2018 TOYOTA PRIUS PRIME Manuel du propriétaire (in French)

PRIUS PRIME_OM_OM47C17D_(D)
1993. Bloc d’instrumentation
3
Bloc d’instrumentation

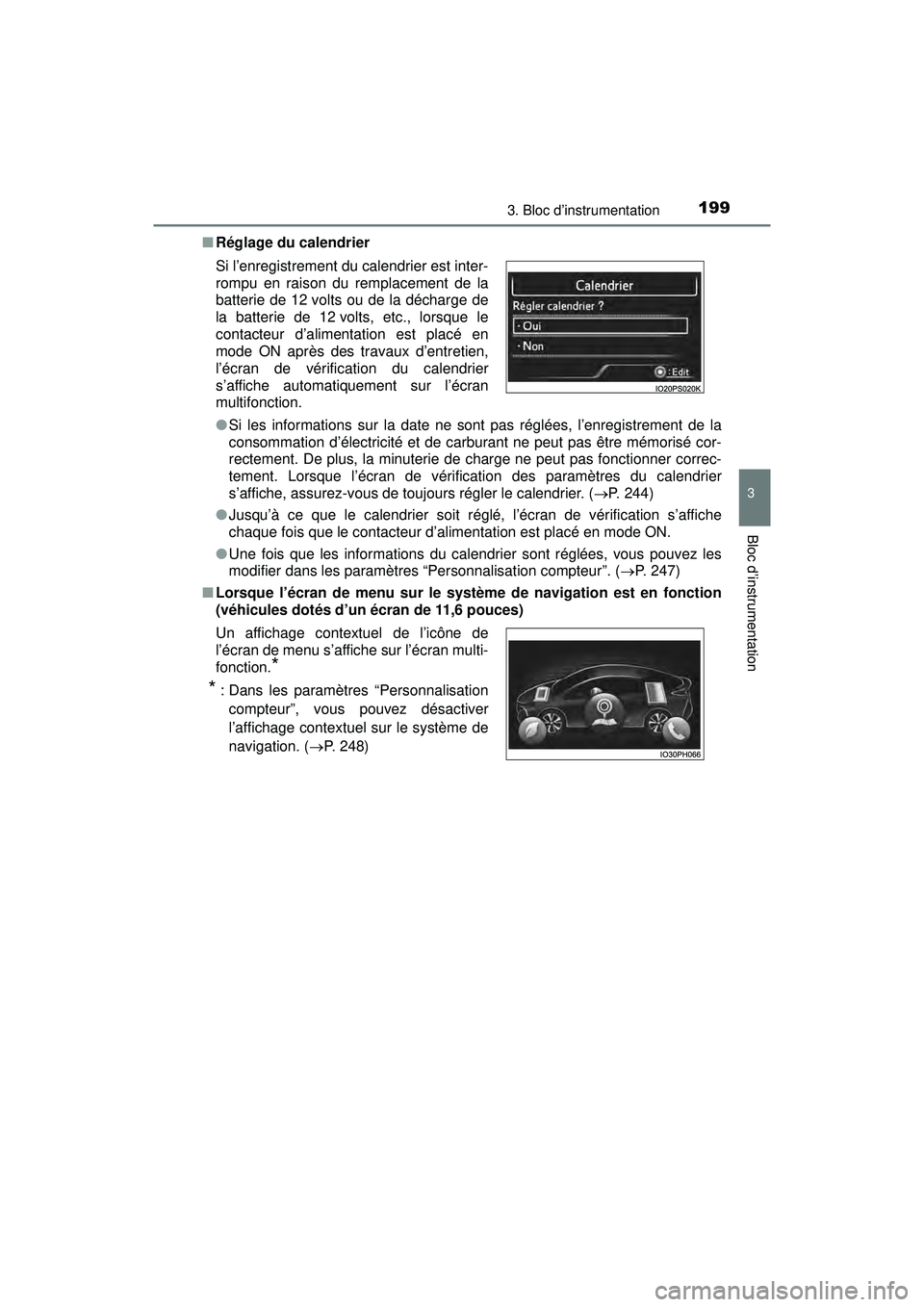

■Réglage du calendrier
●Si les informations sur la date ne sont pas réglées, l’enregistrement de la
consommation d’électricité et de carburant ne peut pas être mémorisé cor-
rectement. De plus, la minuterie de charge ne peut pas fonctionner correc-
tement. Lorsque l’écran de vérification des paramètres du calendrier
s’affiche, assurez-vous de toujours régler le calendrier. ( P. 244)
● Jusqu’à ce que le calendrier soit réglé, l’écran de vérification s’affiche
chaque fois que le contacteur d’alimentation est placé en mode ON.
● Une fois que les informations du calendrier sont réglées, vous pouvez les
modifier dans les paramètres “Personnalisation compteur”. ( P. 247)
■ Lorsque l’écran de menu sur le système de navigation est en fonction
(véhicules dotés d’un écran de 11,6 pouces) Si l’enregistrement du calendrier est inter-
rompu en raison du remplacement de la
batterie de 12 volts ou de la décharge de
la batterie de 12 volts, etc., lorsque le
contacteur d’alimentation est placé en
mode ON après des travaux d’entretien,
l’écran de vérification du calendrier
s’affiche automatiquement sur l’écran
multifonction.
Un affichage contextuel de l’icône de
l’écran de menu s’affiche sur l’écran multi-
fonction.
*
*
: Dans les paramètres “Personnalisation
compteur”, vous pouvez désactiver
l’affichage contextuel sur le système de
navigation. ( P. 248)

200
PRIUS PRIME_OM_OM47C17D_(D)
3. Bloc d’instrumentation

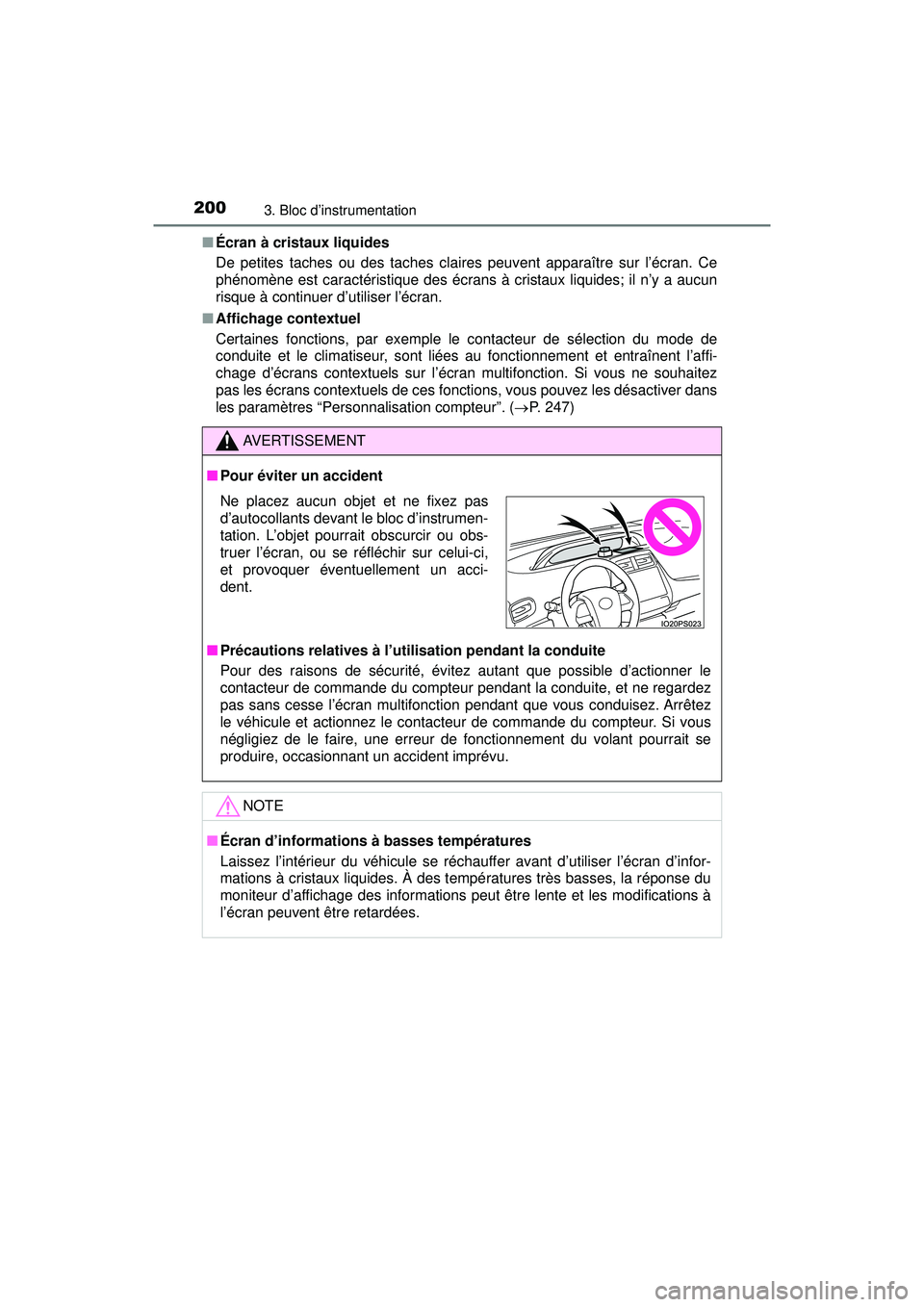

■Écran à cristaux liquides
De petites taches ou des taches claires peuvent apparaître sur l’écran. Ce
phénomène est caractéristique des écrans à cristaux liquides; il n’y a aucun
risque à continuer d’utiliser l’écran.
■ Affichage contextuel
Certaines fonctions, par exemple le contacteur de sélection du mode de
conduite et le climatiseur, sont liées au fonctionnement et entraînent l’affi-
chage d’écrans contextuels sur l’écran multifonction. Si vous ne souhaitez
pas les écrans contextuels de ces fonctions, vous pouvez les désactiver dans
les paramètres “Personnalisation compteur”. ( P. 247)
AVERTISSEMENT
■Pour éviter un accident
■ Précautions relatives à l’utilisation pendant la conduite
Pour des raisons de sécurité, évitez autant que possible d’actionner le
contacteur de commande du compteur pendant la conduite, et ne regardez
pas sans cesse l’écran multifonction pendant que vous conduisez. Arrêtez
le véhicule et actionnez le contacteur de commande du compteur. Si vous
négligiez de le faire, une erreur de fonctionnement du volant pourrait se
produire, occasionnant un accident imprévu.
NOTE
■Écran d’informations à basses températures
Laissez l’intérieur du véhicule se réchauffer avant d’utiliser l’écran d’infor-
mations à cristaux liquides. À des températures très basses, la réponse du
moniteur d’affichage des informations peut être lente et les modifications à
l’écran peuvent être retardées.
Ne placez aucun objet et ne fixez pas
d’autocollants devant le bloc d’instrumen-
tation. L’objet pourrait obscurcir ou obs-
truer l’écran, ou se réfléchir sur celui-ci,
et provoquer éventuellement un acci-
dent.

201
PRIUS PRIME_OM_OM47C17D_(D)
3. Bloc d’instrumentation
3
Bloc d’instrumentation

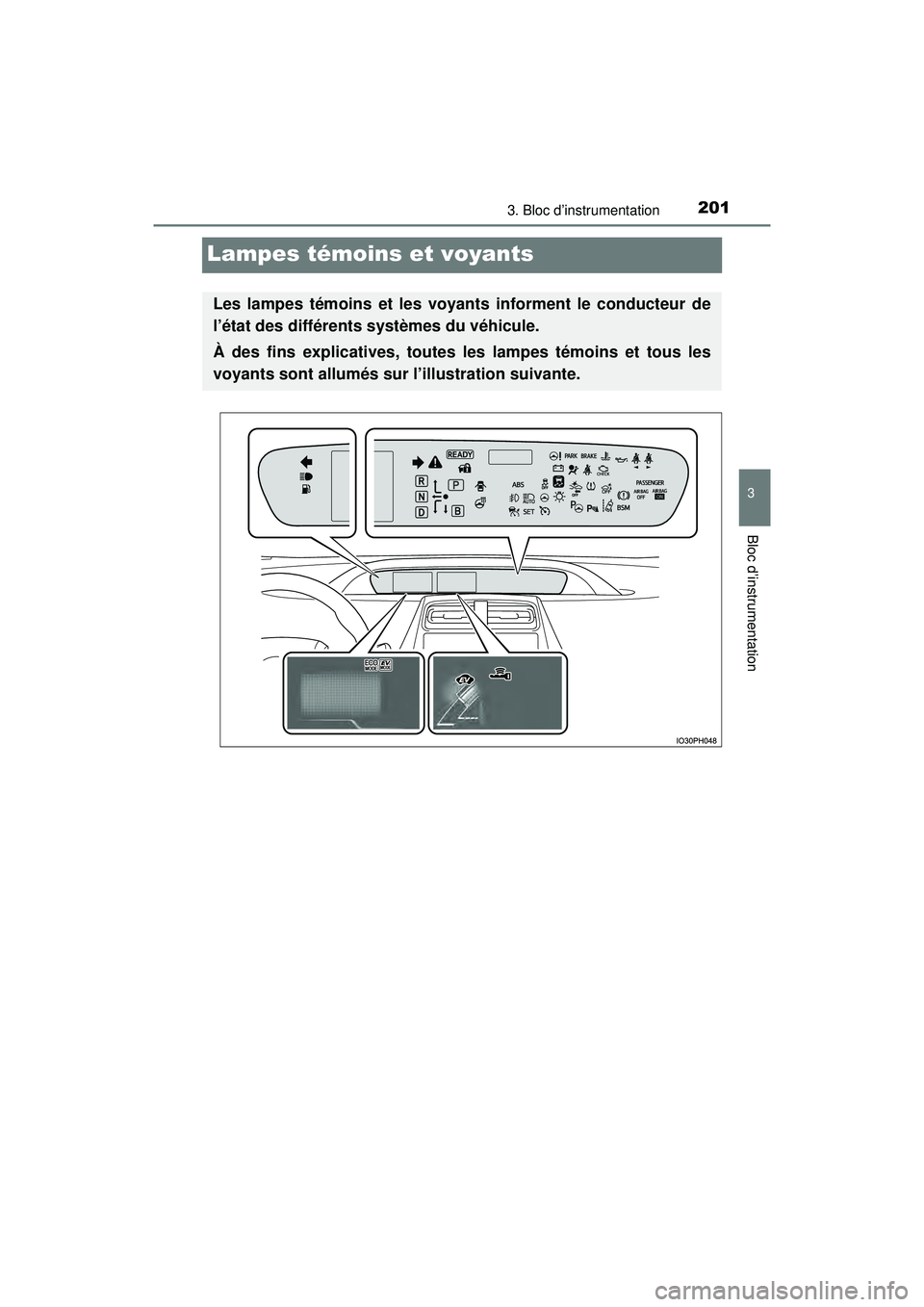

Lampes témoins et voyants
Les lampes témoins et les voyants informent le conducteur de
l’état des différents systèmes du véhicule.
À des fins explicatives, toutes les lampes témoins et tous les
voyants sont allumés sur l’illustration suivante.

202
PRIUS PRIME_OM_OM47C17D_(D)
3. Bloc d’instrumentation

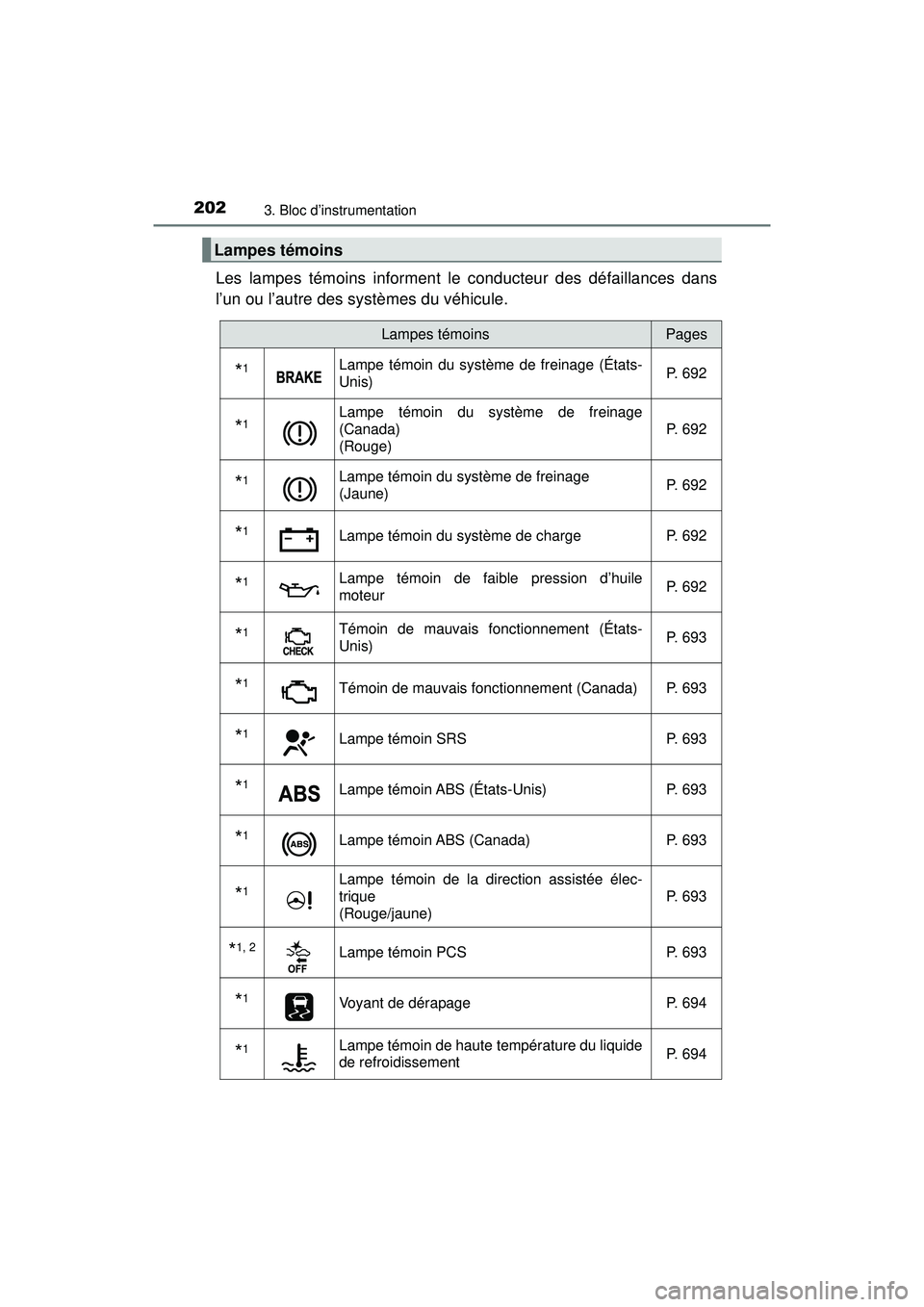

Les lampes témoins informent le conducteur des défaillances dans
l’un ou l’autre des systèmes du véhicule.
Lampes témoins
Lampes témoinsPages
*1Lampe témoin du système de freinage (États-
Unis)P. 692
*1Lampe témoin du système de freinage
(Canada)
(Rouge)P. 692
*1Lampe témoin du système de freinage
(Jaune)
P. 692
*1Lampe témoin du système de charge
P. 692
*1Lampe témoin de faible pression d’huile
moteur P. 692
*1Témoin de mauvais fonctionnement (États-
Unis)P. 693
*1Témoin de mauvais fonctionnement (Canada) P. 693
*1Lampe témoin SRS
P. 693
*1Lampe témoin ABS (États-Unis) P. 693
*1Lampe témoin ABS (Canada)P. 693
*1Lampe témoin de la direction assistée élec-
trique
(Rouge/jaune) P. 693
*1, 2Lampe témoin PCS
P. 693
*1Voyant de dérapage P. 694
*1Lampe témoin de haute température du liquide
de refroidissementP. 694

PRIUS PRIME_OM_OM47C17D_(D)
2033. Bloc d’instrumentation
3
Bloc d’instrumentation

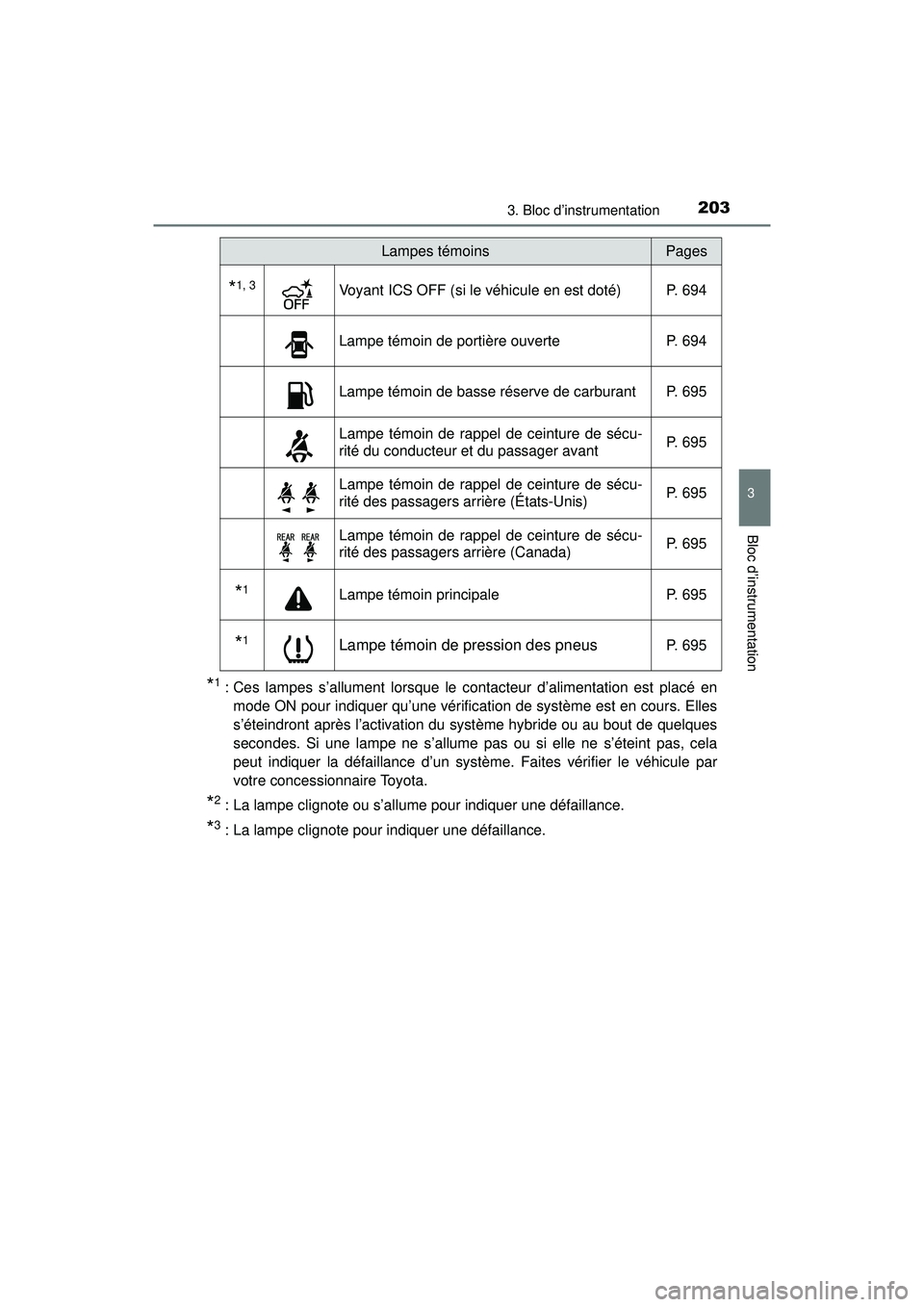

*1: Ces lampes s’allument lorsque le contacteur d’alimentation est placé enmode ON pour indiquer qu’une vérification de système est en cours. Elles
s’éteindront après l’activation du système hybride ou au bout de quelques
secondes. Si une lampe ne s’allume pas ou si elle ne s’éteint pas, cela
peut indiquer la défaillance d’un système. Faites vérifier le véhicule par
votre concessionnaire Toyota.
*2: La lampe clignote ou s’allume pour indiquer une défaillance.
*3: La lampe clignote pour indiquer une défaillance.
*1, 3Voyant ICS OFF (si le véhicule en est doté) P. 694
Lampe témoin de portière ouverte P. 694
Lampe témoin de basse réserve de carburant P. 695
Lampe témoin de rappel de ceinture de sécu-
rité du conducteur et du passager avantP. 695
Lampe témoin de rappel de ceinture de sécu-
rité des passagers arrière (États-Unis)P. 695
Lampe témoin de rappel de ceinture de sécu-
rité des passagers arrière (Canada)P. 695
*1Lampe témoin principale
P. 695
*1Lampe témoin de pression des pneusP. 695
Lampes témoinsPages

204
PRIUS PRIME_OM_OM47C17D_(D)
3. Bloc d’instrumentation

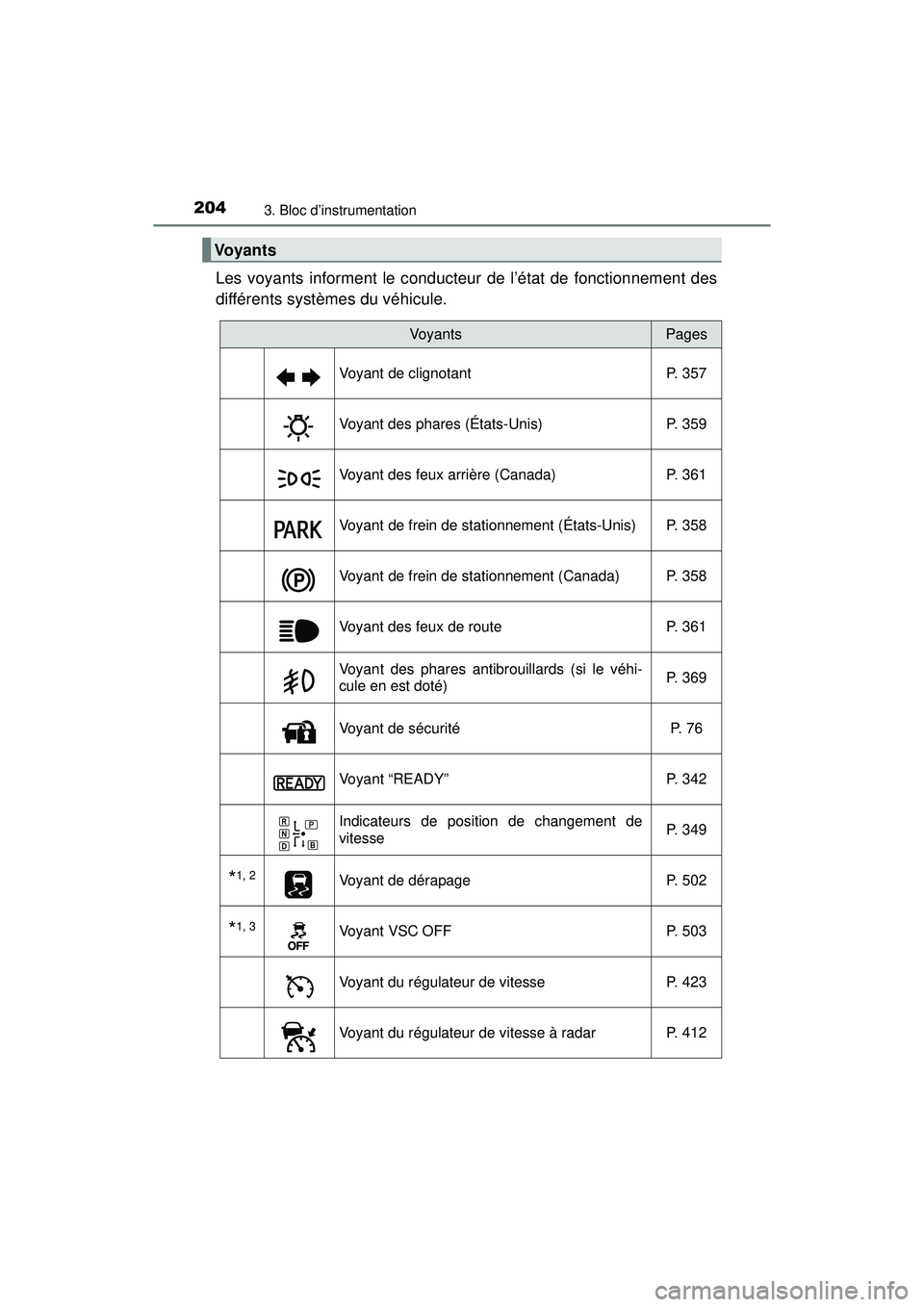

Les voyants informent le conducteur de l’état de fonctionnement des
différents systèmes du véhicule.
Vo y a n t s
VoyantsPages
Voyant de clignotant P. 357
Voyant des phares (États-Unis) P. 359
Voyant des feux arrière (Canada) P. 361
Voyant de frein de stationnement (États-Unis) P. 358
Voyant de frein de stationnement (Canada) P. 358
Voyant des feux de route P. 361
Voyant des phares antibrouillards (si le véhi-
cule en est doté)P. 369
Voyant de sécurité
P. 76
Voyant “READY”P. 342
Indicateurs de position de changement de
vitesseP. 349
*1, 2Voyant de dérapage
P. 502
*1, 3Voyant VSC OFFP. 503
Voyant du régulateur de vitesseP. 423
Voyant du régulateur de vitesse à radar P. 412

PRIUS PRIME_OM_OM47C17D_(D)
2053. Bloc d’instrumentation
3
Bloc d’instrumentation

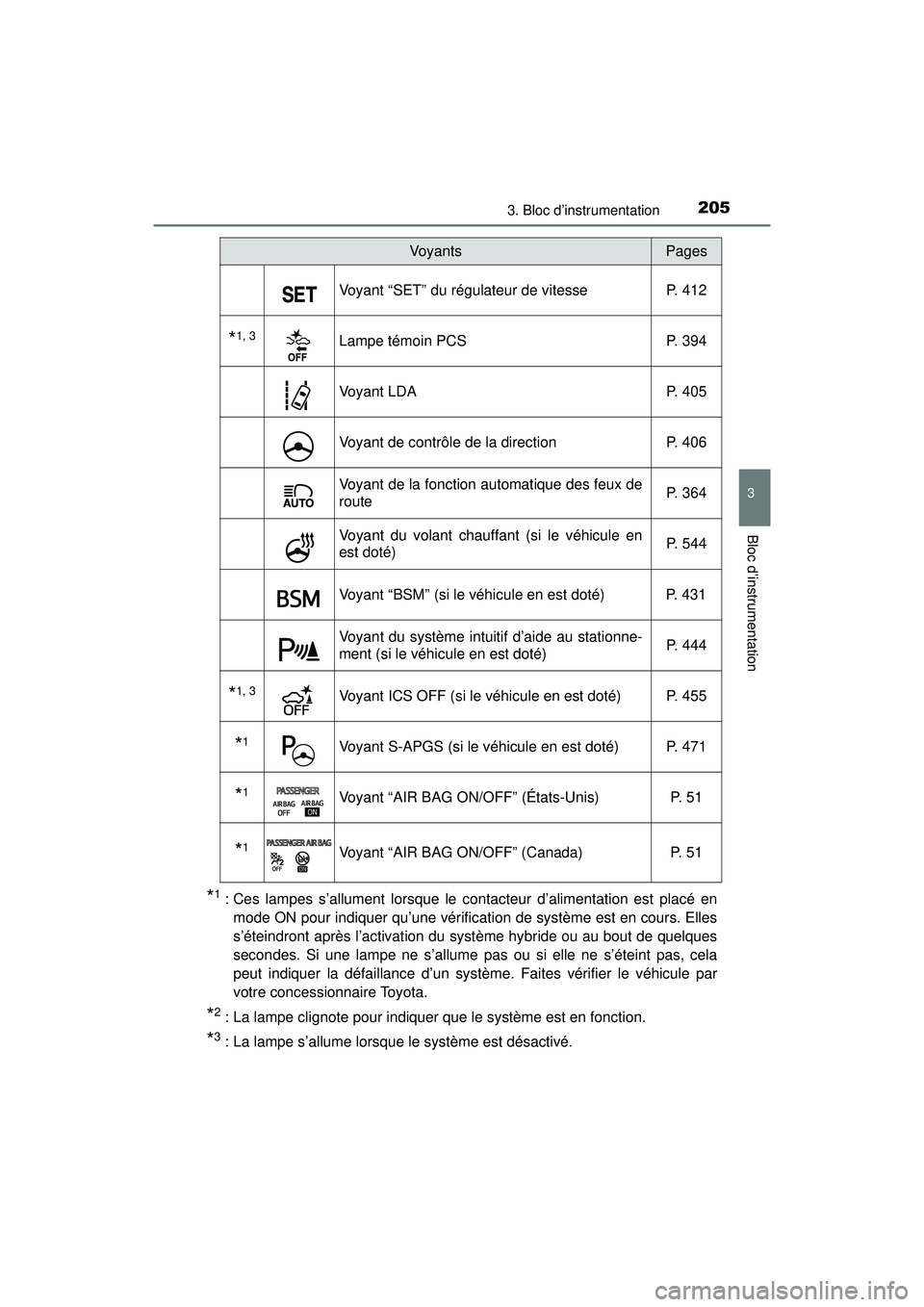

*1: Ces lampes s’allument lorsque le contacteur d’alimentation est placé enmode ON pour indiquer qu’une vérification de système est en cours. Elles
s’éteindront après l’activation du système hybride ou au bout de quelques
secondes. Si une lampe ne s’allume pas ou si elle ne s’éteint pas, cela
peut indiquer la défaillance d’un système. Faites vérifier le véhicule par
votre concessionnaire Toyota.
*2 : La lampe clignote pour indiquer que le système est en fonction.
*3 : La lampe s’allume lorsque le système est désactivé.
Voyant “SET” du régulateur de vitesse P. 412
*1, 3Lampe témoin PCSP. 394
Voyant LDA P. 405
Voyant de contrôle de la directionP. 406
Voyant de la fonction automatique des feux de
route P. 364
Voyant du volant chauffant (si le véhicule en
est doté)P. 544
Voyant “BSM” (si le véhicule en est doté) P. 431
Voyant du système intuitif d’aide au stationne-
ment (si le véhicule en est doté)P. 444
*1, 3Voyant ICS OFF (si le véhicule en est doté) P. 455
*1Voyant S-APGS (si le véhicule en est doté) P. 471
*1Voyant “AIR BAG ON/OFF” (États-Unis) P. 51
*1Voyant “AIR BAG ON/OFF” (Canada)
P. 51
VoyantsPages

206
PRIUS PRIME_OM_OM47C17D_(D)
3. Bloc d’instrumentation
■Affichage principal et écran multifonction
*1 : Le voyant affiché change en fonction du mode de fonctionnement actueldu système hybride branchable.
*2 : Le voyant affiché change en fonction du mode de conduite actuel.
■
Écran multifonction (affichage des symboles*)
* : Ces symboles s’affichent avec un message. En outre, les affichages des symboles énumérés ici ne sont qu’un exemple, et différents symboles
peuvent s’afficher en fonction du contenu de l’écran multifonction.
Voyants et symboles affichés sur l’écran
VoyantsPages
*1Voyant de mode de conduite EV P. 84
*1Voyant du mode EV autoP. 84
*1Voyant du mode de charge de la batterie
hybride P. 8 5
*2Voyant “ECO MODE”
P. 429
*2Voyant “PWR MODE”P. 429
Voyant EV P. 224
Affichage des symbolesPages
Système Smart key P. 342
Système de priorité des freins/système de
gestion du démarrage/sonar de dégagement
intelligent (si le véhicule en est doté) P. 696
Système LDA (système d’avertissement de
sortie de voie avec contrôle de la direction) P. 4 1 1
P. 4 1 1
Avertissement de faible pression d’huile
moteur (Canada uniquement) P. 696
