2018 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

6567-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)■

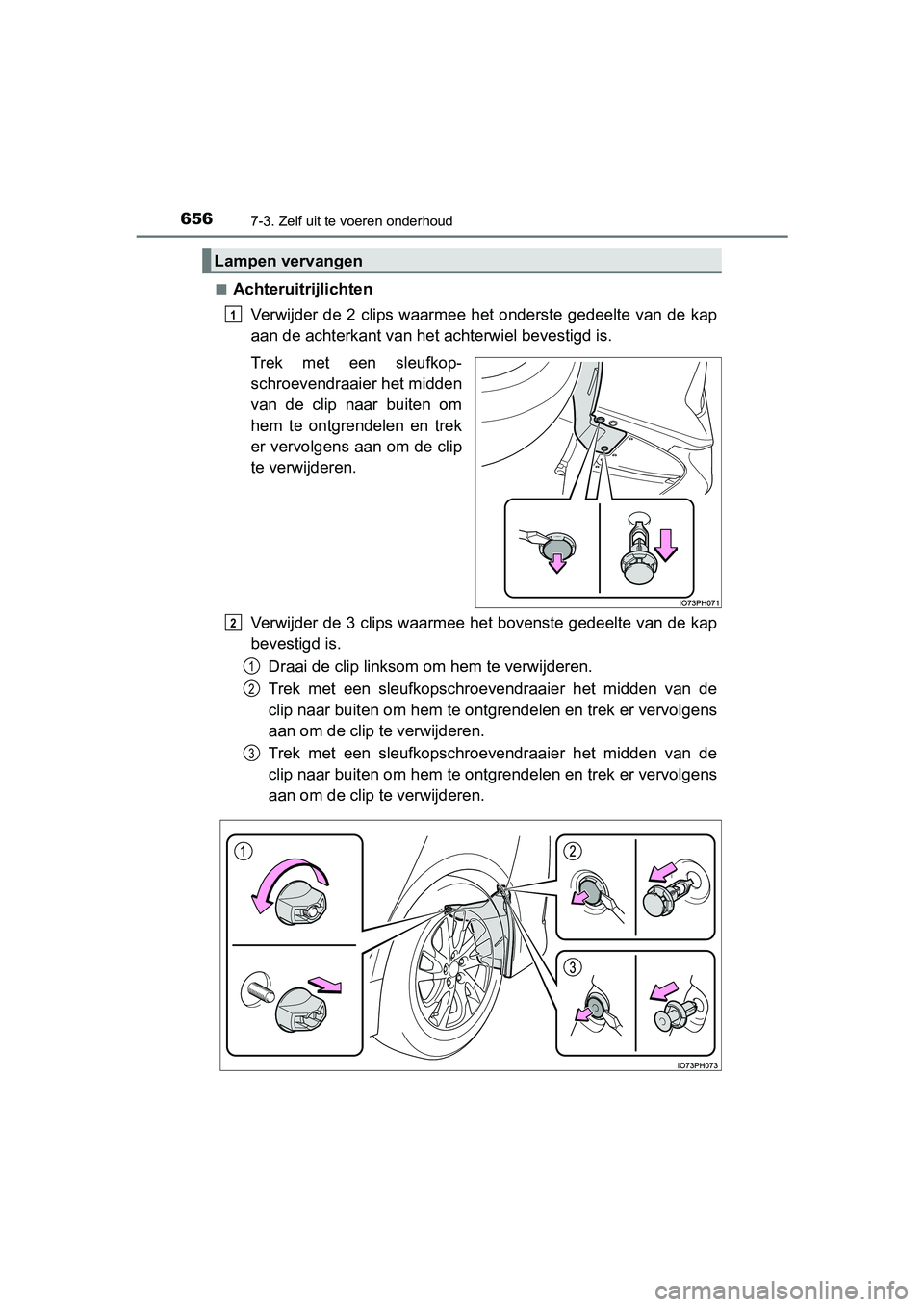

Achteruitrijlichten
Verwijder de 2 clips waarmee het onderste gedeelte van de kap
aan de achterkant v an het achterwiel bevestigd is.
Trek met een sleufkop-
schroevendraaier het midden
van de clip naar buiten om
hem te ontgrendelen en trek
er vervolgens aan om de clip
te verwijderen.
Verwijder de 3 clips waarmee het bovenste gedeelte van de kap
bevestigd is.
Draai de clip linksom o m hem te verwijderen.
Trek met een sleufkopschroevendraaier het midden van de
clip naar buiten om hem te ont grendelen en trek er vervolgens
aan om de clip te verwijderen.
Trek met een sleufkopschroevendraaier het midden van de
clip naar buiten om hem te ont grendelen en trek er vervolgens
aan om de clip te verwijderen.
Lampen vervangen
1
2
1
2
3
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 656 Tuesday, January 2, 2018 2:59 PM

6577-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging

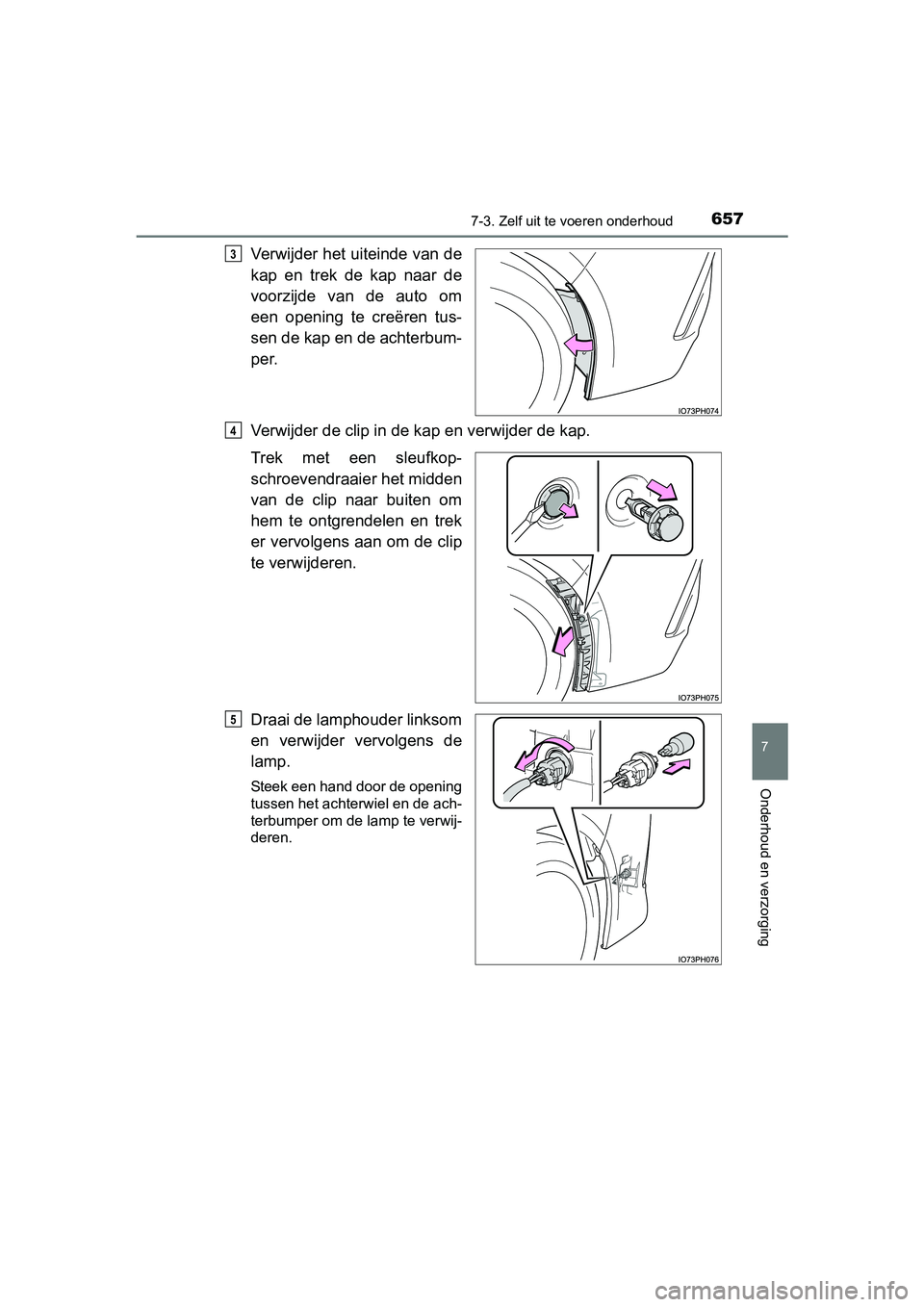

Verwijder het uiteinde van de
kap en trek de kap naar de
voorzijde van de auto om
een opening te creëren tus-
sen de kap en de achterbum-
per.
Verwijder de clip in de kap en verwijder de kap.
Trek met een sleufkop-
schroevendraaier het midden
van de clip naar buiten om
hem te ontgrendelen en trek
er vervolgens aan om de clip
te verwijderen.
Draai de lamphouder linksom
en verwijder vervolgens de
lamp.
Steek een hand door de opening
tussen het achterwiel en de ach-
terbumper om de lamp te verwij-
deren.
3
4
5
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 657 Tuesday, January 2, 2018 2:59 PM

6587-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)

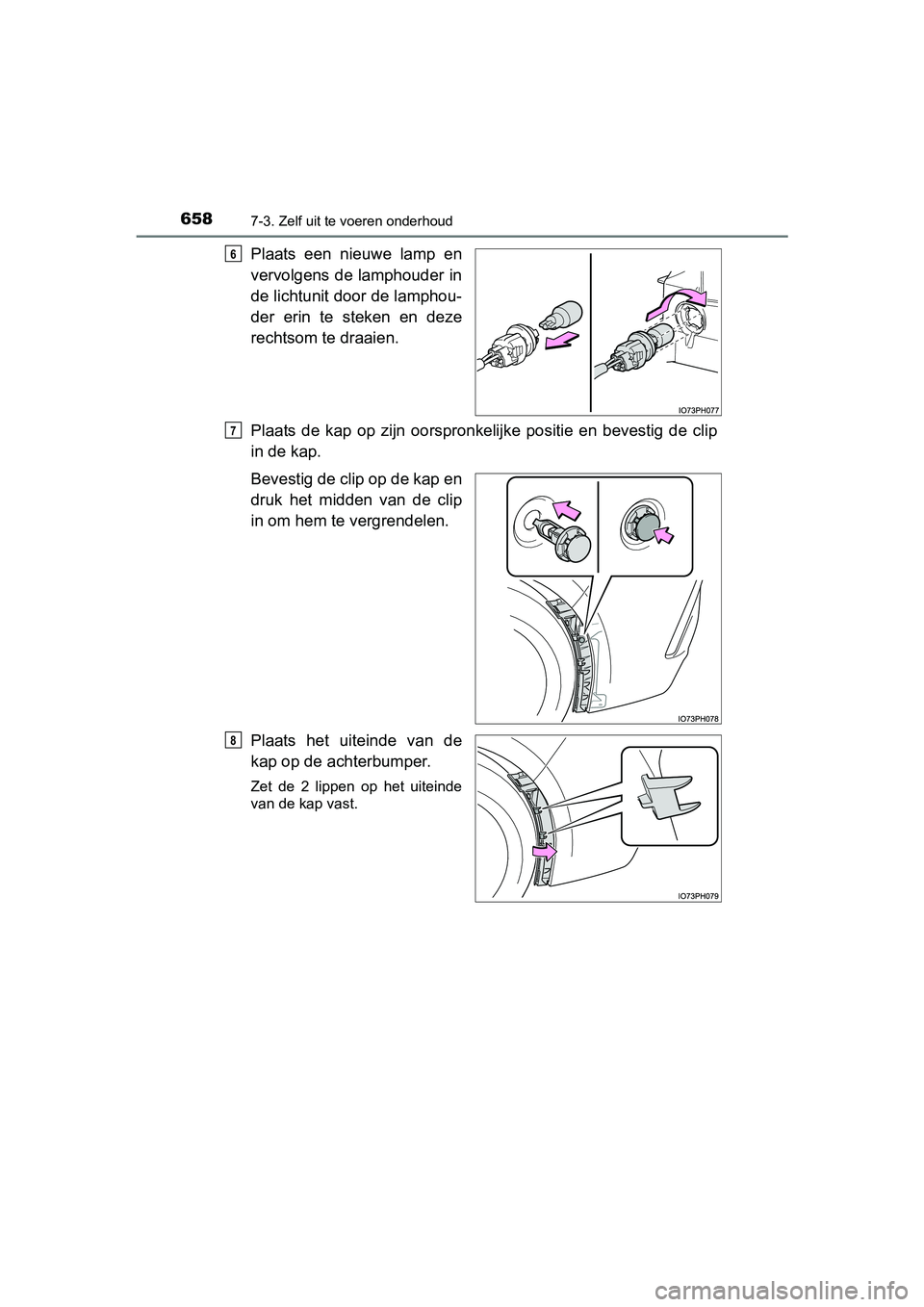

Plaats een nieuwe lamp en
vervolgens de lamphouder in
de lichtunit door de lamphou-
der erin te steken en deze
rechtsom te draaien.
Plaats de kap op zijn oorspronkelijke positie en bevestig de clip
in de kap.
Bevestig de clip op de kap en
druk het midden van de clip
in om hem te vergrendelen.
Plaats het uiteinde van de
kap op de achterbumper.
Zet de 2 lippen op het uiteinde
van de kap vast.
6
7
8
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 658 Tuesday, January 2, 2018 2:59 PM

6597-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging

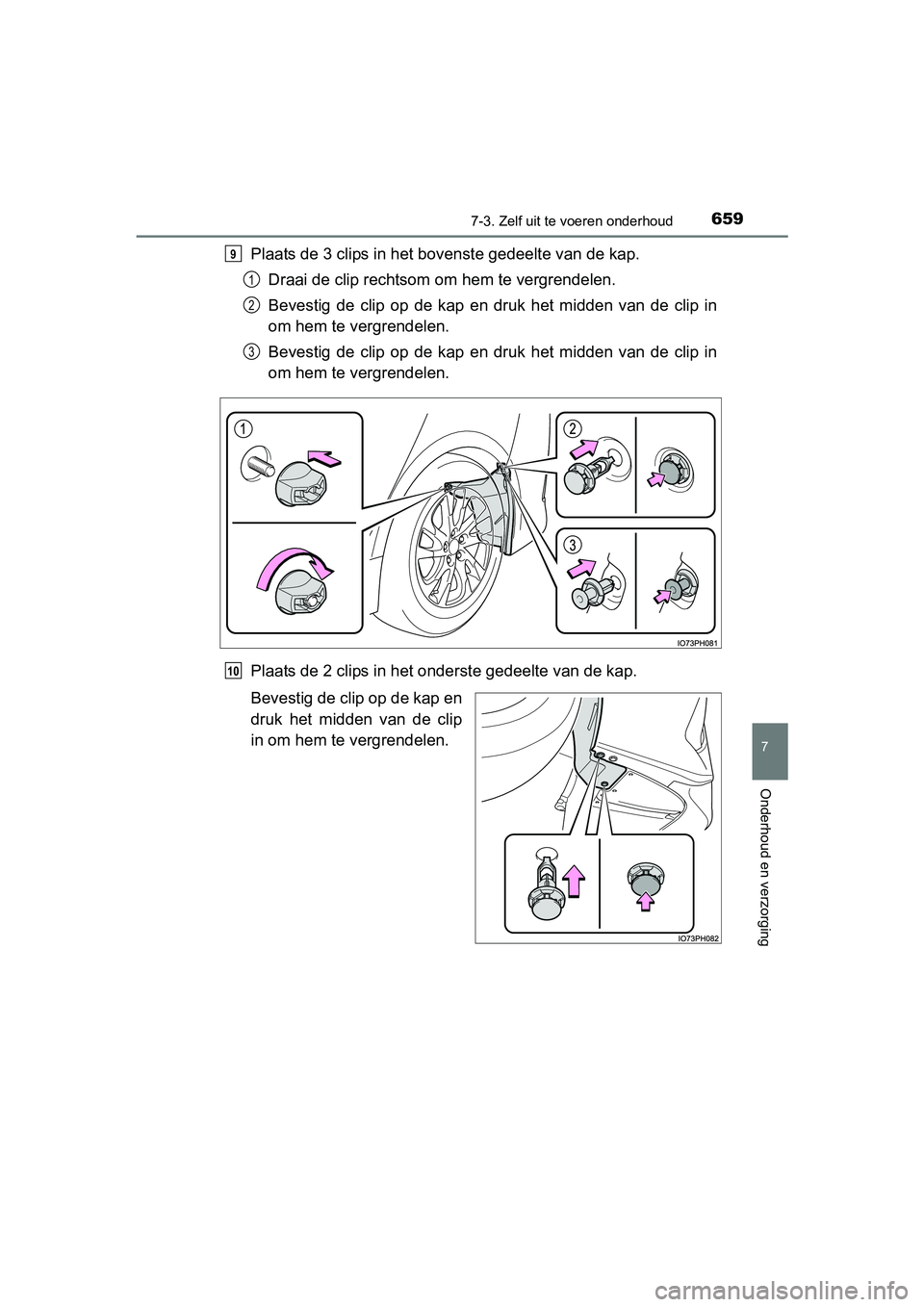

Plaats de 3 clips in het bov enste gedeelte van de kap.
Draai de clip rechtsom om hem te vergrendelen.
Bevestig de clip op de kap en druk het midden van de clip in
om hem te vergrendelen.
Bevestig de clip op de kap en druk het midden van de clip in
om hem te vergrendelen.
Plaats de 2 clips in het onde rste gedeelte van de kap.
Bevestig de clip op de kap en
druk het midden van de clip
in om hem te vergrendelen.9
1
2
3
10
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 659 Tuesday, January 2, 2018 2:59 PM

6607-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)■
Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw
ali-
ficeerde en uitgeruste deskundige.
● Koplampen
● Dagrijverlichting
● Parkeerlichten voor
● Mistlampen voor
● Richtingaanwijzers voor
● Richtingaanwijzers opzij
● Richtingaanwijzers achter
● Mistachterlichten
● Achterlichten
● Remlichten
● Derde remlicht
● Kentekenplaat verlichting
■Ledlampen
Behalve de achteruitrijlichten zijn alle lampen voorzien van ee n aantal leds.
Laat een defecte LED vervangen door een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste des-
kundige.
■ Condensvorming aan de binnenzijde van het lampglas
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
→Blz. 654
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 660 Tuesday, January 2, 2018 2:59 PM

6617-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging

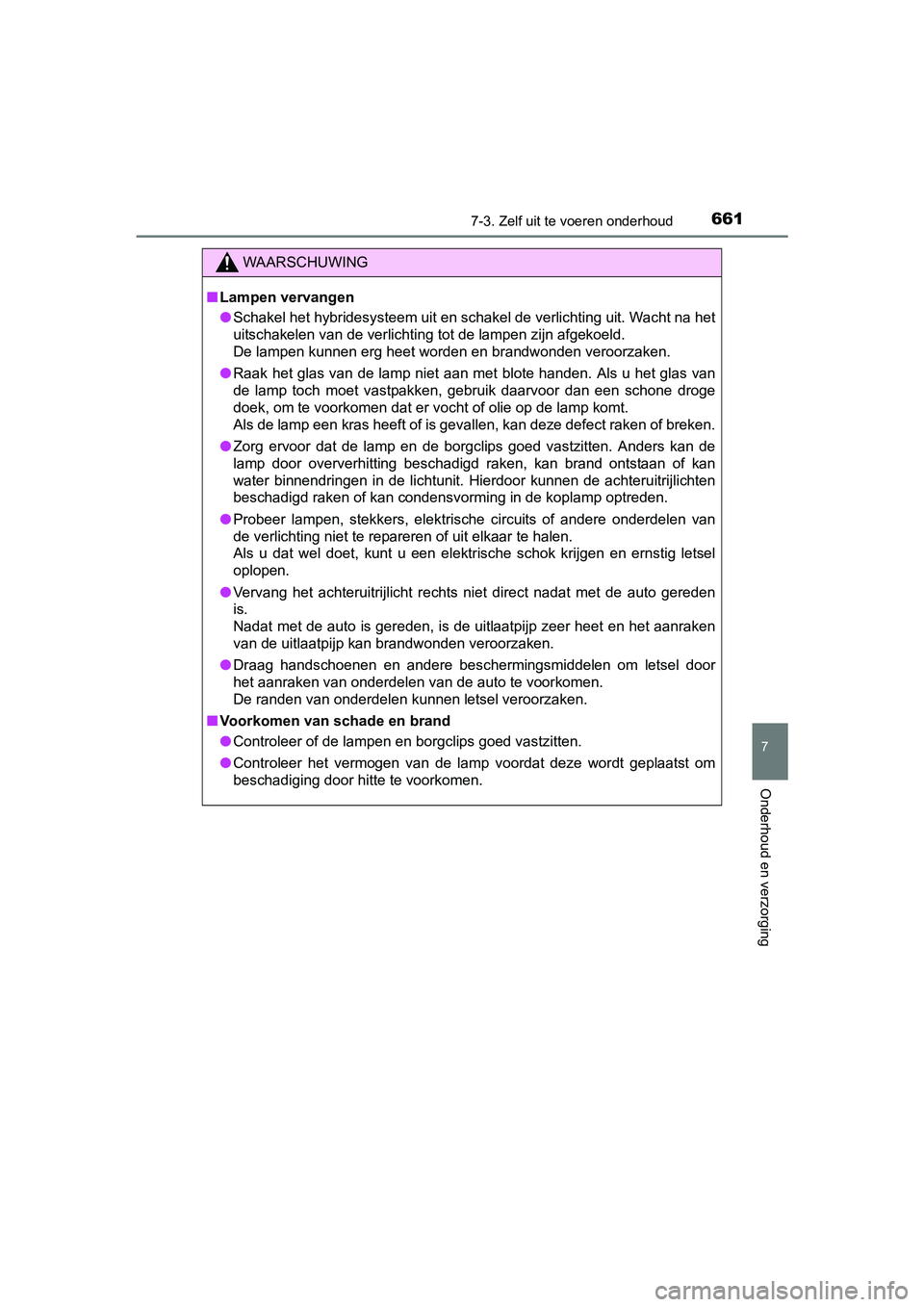

WAARSCHUWING
■Lampen vervangen
● Schakel het hybridesysteem uit en schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone d roge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan o f kan
water binnendringen in de lichtunit. Hierdoor kunnen de achteru itrijlichten
beschadigd raken of kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderd elen van
de verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
● Vervang het achteruitrijlicht rechts niet direct nadat met de a uto gereden
is.
Nadat met de auto is gereden, is de uitlaatpijp zeer heet en he t aanraken
van de uitlaatpijp kan brandwonden veroorzaken.
● Draag handschoenen en andere beschermingsmiddelen om letsel doo r
het aanraken van onderdelen van de auto te voorkomen.
De randen van onderdelen kunnen letsel veroorzaken.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 661 Tuesday, January 2, 2018 2:59 PM

6627-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
PRIUS PHV_OM_OM47C18E_(EE).book Page 662 Tuesday, January 2, 2018 2:59 PM

663

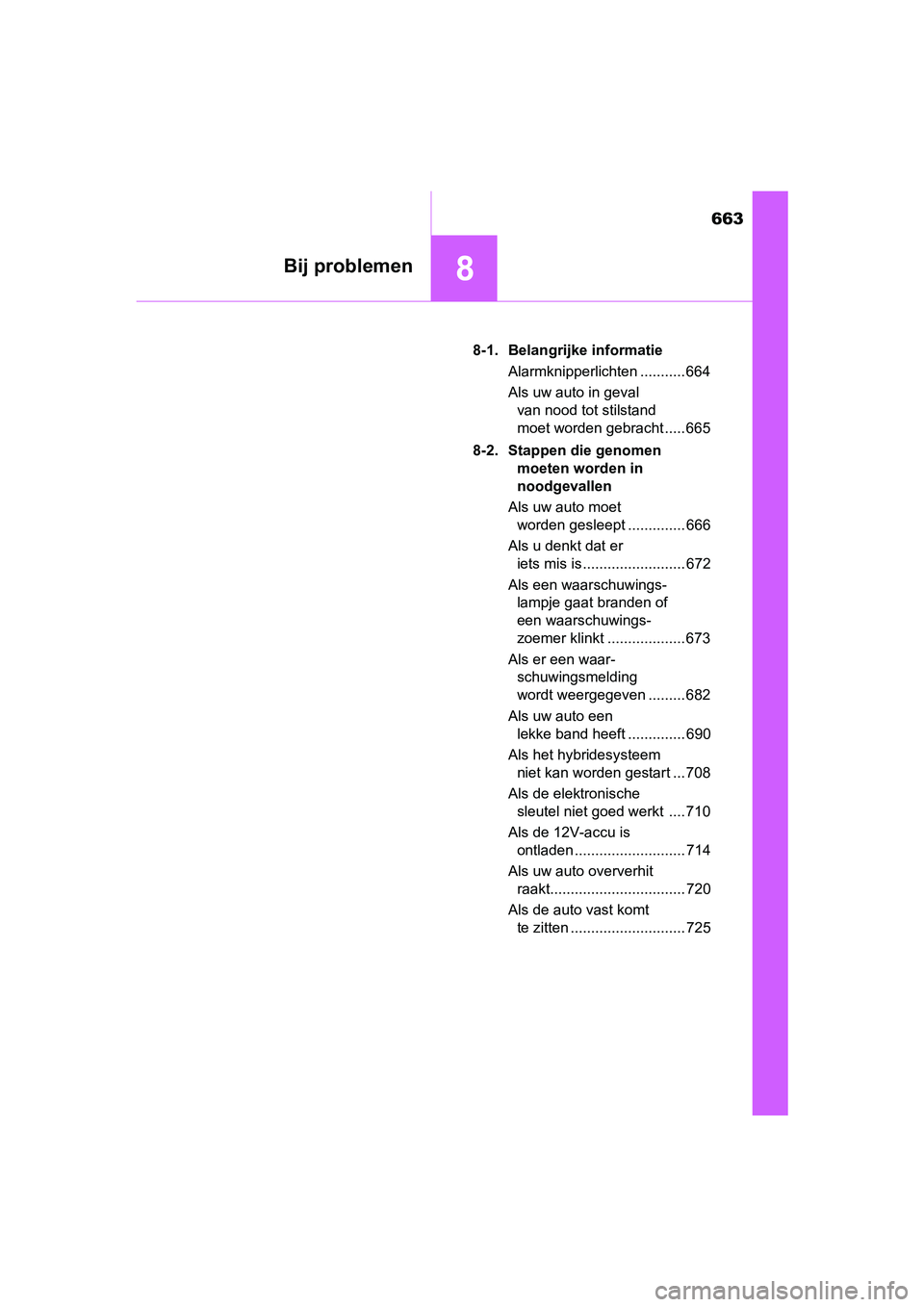

8Bij problemen
PRIUS PHV_OM_OM47C18E_(EE)8-1. Belangrijke informatie
Alarmknipperlichten ........... 664
Als uw auto in geval van nood tot stilstand
moet worden gebracht ..... 665
8-2. Stappen die genomen moeten worden in
noodgevallen
Als uw auto moet worden gesleept .............. 666
Als u denkt dat er iets mis is ......................... 672
Als een waarschuwings- lampje gaat branden of
een waarschuwings-
zoemer klinkt ................... 673
Als er een waar- schuwingsmelding
wordt weergegeven ......... 682
Als uw auto een lekke band heeft .............. 690
Als het hybridesysteem niet kan worden gestart ... 708
Als de elektronische sleutel niet goed werkt .... 710
Als de 12V-accu is ontladen ........................... 714
Als uw auto oververhit raakt................................. 720
Als de auto vast komt te zitten ............................ 725
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 663 Tuesday, January 2, 2018 2:59 PM
