2018 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

5847-1. Onderhoud en verzorging
PRIUS PHV_OM_OM47C18E_(EE)
OPMERKING
■Water op de vloerbedekking
Was de vloerbedekking van de auto niet met water.
Water dat in contact komt met elektrische onderdelen boven of o nder de
vloerbedekking, kan schade aan de verschillende systemen van de auto
veroorzaken, bijvoorbeeld aan het audiosysteem. Water kan boven dien
roest aan de carrosserie veroorzaken.
■ Bij het schoonmaken van de bi nnenzijde van de voorruit
Zorg ervoor dat er geen glasreiniger op de lens terechtkomt. Ra ak de lens
ook niet aan. ( →Blz. 387)
■ Schoonmaken van de binnenzijde van de achterruit
● Gebruik geen ruitenreiniger om de achterruit schoon te maken. H ierdoor
kunnen de verwarmingsdraden en antenne beschadigd raken. Veeg d e
ruit voorzichtig schoon met een doek en lauw water. Veeg de ruit schoon
in dezelfde richting als de verwarmingsdraden en antenne.
● Voorkom beschadiging van de verwarmingsdraden en de antenne.
■ Bij het schoonmaken van de ventilatieopeningen en filters
Neem de volgende voorzorgsmaatregelen in acht. Anders kan de au to
beschadigd raken.
● Zet het contact uit om het hybridesysteem uit te schakelen alvo rens het
rooster van de ventilatieopening te verwijderen.
● Maak de ventilatieopeningen en filters niet schoon met water of andere
vloeistoffen.
● Zorg dat er geen water en verontreinigingen in de ventilatieope ning
terechtkomen als het rooster is verwijderd.
● Ga voorzichtig om met de verwijderde filters om te voorkomen da t ze
beschadigd raken.
Laat een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige een besch adigd
filter vervangen door een nieuw filter.
● Plaats na het schoonmaken de filters en ventilatieopeningen ter ug op hun
oorspronkelijke positie.
De vorm van het filter is links en rechts verschillend. Haal bij het verwijde-
ren van beide filters links en rechts niet door elkaar.
● Plaats alleen de voor deze auto bestemde filters in de ventilatieopeningen
en gebruik de auto niet terwijl de filters verwijderd zijn.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 584 Tuesday, January 2, 2018 2:59 PM

5857-2. Onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging
Onderhoud en reparatie
Laat het onderhoud aan uw auto uitvoeren volgens het onderhouds-
schema.
Zie het onderhouds- en garantieboekje voor het onderhoudsschema .
Hoe zit het met zelf uit te voeren onderhoud?
Als u een beetje technisch inzicht en wat eenvoudig gereedschap hebt,
zijn veel onderhoudswerkzaamheden zelf uit te voeren.
Houd er echter rekening mee dat voor bepaalde werkzaamheden spe ciaal
gereedschap en kennis benodigd zijn. Dit soort werkzaamheden ku nt u
beter overlaten aan een deskundig monteur. Zelfs als u een erva ren doe-
het-zelfmonteur bent, raden wij u aan om reparaties en onderhoud door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige uit te laten v oeren. Een
erkende Toyota-dealer of hersteller/reparateur houdt de onderhoudshisto-
rie van uw Toyota bij, wat handig kan zijn als u ooit werkzaamh eden moet
laten uitvoeren die onder de garantie vallen. Indien u de servi ce- of onder-
houdswerkzaamheden door een andere naar behoren gekwalificeerde en
uitgeruste deskundige dan een erkende Toyota-dealer of hersteller/repara-
teur laat uitvoeren, raden wij u aan te vragen of de onderhouds historie kan
worden bijgehouden.
Om veilig en zuinig te kunnen rijden is het van essentieel bela ng
dat uw auto goed verzorgd en onderhouden wordt. Toyota raadt
u aan uw auto als volgt te onderhouden:
Periodiek onderhoud
Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 585 Tuesday, January 2, 2018 2:59 PM

5867-2. Onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
■Waar naartoe voor goed onderhoud?
Om uw auto in de best mogelijke staat te houden, raadt Toyota u aan om alle
onderhoudswerkzaamheden, inspecties en reparaties te laten uitv oeren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar beho-
ren gekwalificeerde en uitgeruste deskundige. Laat door de garantie gedekte
reparaties en servicewerkzaamheden uitvoeren door een erkende Toyota-
dealer of hersteller/reparateur, die originele Toyota-onderdelen gebruikt bij
het oplossen van eventuele problemen met uw auto. Er kunnen ook voorde-
len aan zitten om niet door de garantie gedekte reparaties en s ervicewerk-
zaamheden te laten uitvoeren door een erkende Toyota-dealer of hersteller/
reparateur, omdat die u met zijn expertise kan helpen eventuele problemen
met uw auto op te lossen.
Uw Toyota-dealer of hersteller/reparateur of een andere naar be horen
gekwalificeerde en uitgeruste deskundige voert alle onderhoudsw erkzaam-
heden aan uw auto betrouwbaar en tegen zo laag mogelijke kosten uit, dank-
zij zijn ervaring met Toyota's.
■ Wanneer moet uw auto worden gerepareerd?
Wees attent op veranderingen in de prestaties en geluiden en op zichtbare
tekenen die erop wijzen dat onderhoud noodzakelijk is. Een paar belangrijke
aanwijzingen zijn:
● De motor hapert, stottert of slaat over
● Een merkbaar verlies aan trekkracht
● Vreemde motorgeluiden
● Sporen van lekkage onder de auto (na gebruik van de airconditio ning is
waterlekkage echter normaal)
● Verandering in het uitlaatgeluid (dit kan wijzen op een zeer gevaarlijk kool-
monoxidelek. Rijd met alle ruiten open en laat het uitlaatsyste em onmiddel-
lijk controleren).
● Abnormaal zachte banden, ongewoon veel bandengepiep bij het nem en
van bochten of ongelijkmatige bandenslijtage
● De auto trekt naar één kant, terwijl u rechtuitrijdt op een vlakke weg
● Vreemde geluiden die kennelijk in verband staan met de beweging en van
de wielophanging
● Verlies van remkracht; “sponzig” aanvoelend rempedaal; het peda al kan
bijna tot op de vloer worden ingetrapt; scheeftrekken van de au to bij rem-
men
● Koelvloeistoftemperatuur voortdurend hoger dan normaal (→ Blz. 675, 720)
Als u een van deze zaken merkt, laat dan uw auto zo snel mogelijk nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige. Mogelijk moet uw auto
afgesteld of gerepareerd worden.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 586 Tuesday, January 2, 2018 2:59 PM

5877-2. Onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging

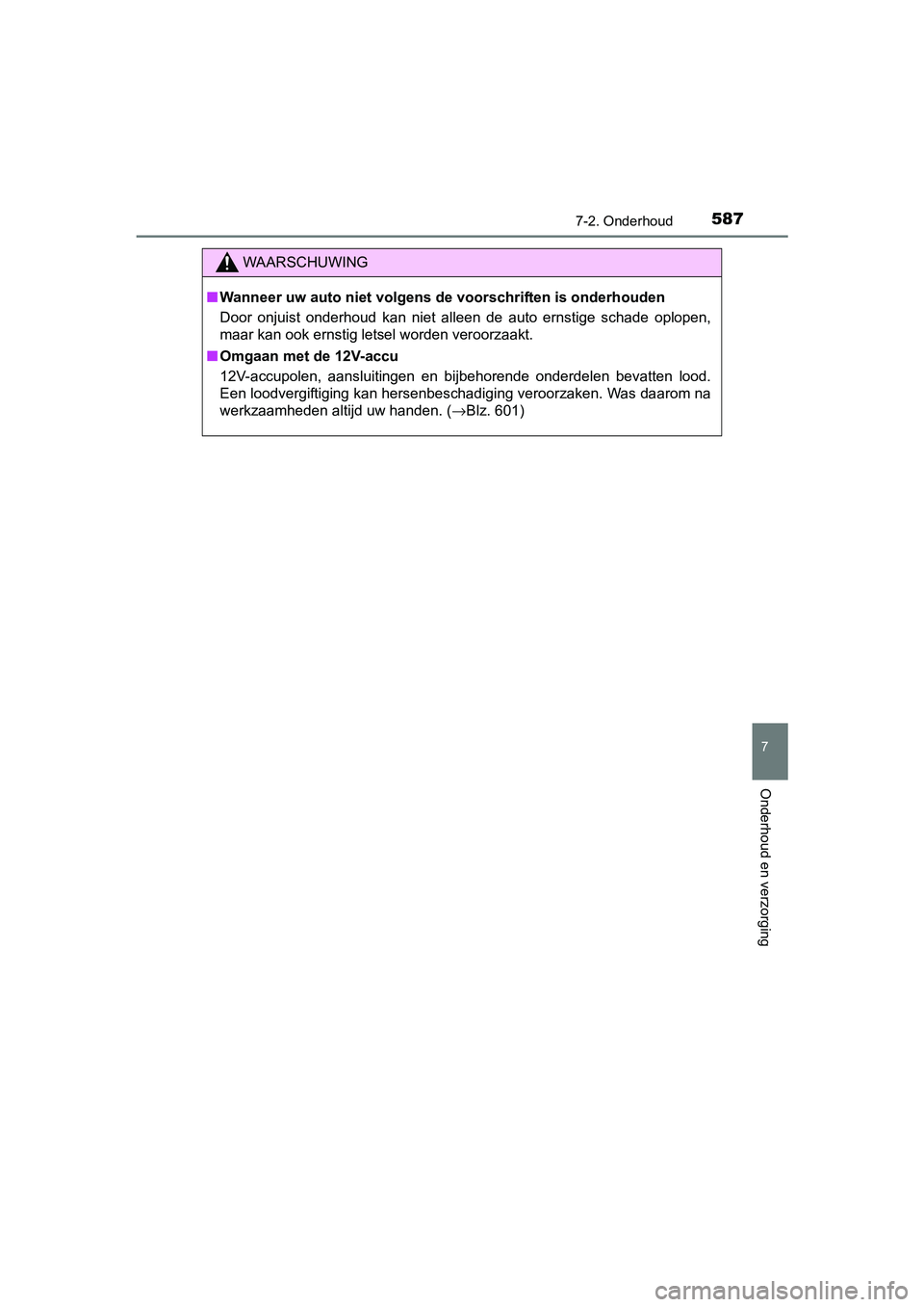

WAARSCHUWING
■Wanneer uw auto niet volgens de voorschriften is onderhouden
Door onjuist onderhoud kan niet alleen de auto ernstige schade oplopen,
maar kan ook ernstig letsel worden veroorzaakt.
■ Omgaan met de 12V-accu
12V-accupolen, aansluitingen en bijbehorende onderdelen bevatte n lood.
Een loodvergiftiging kan hersenbeschadiging veroorzaken. Was da arom na
werkzaamheden altijd uw handen. ( →Blz. 601)
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 587 Tuesday, January 2, 2018 2:59 PM

5887-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
Voorzorgsmaatregelen bij zelf uit te voeren
onderhoud
Als u controles en onderhoudswerkzaamheden uitvoert, dient u
dit precies te doen zoals in dit hoofdstuk wordt beschreven.
OnderwerpBenodigdheden
Conditie 12V-
accu
(→ Blz. 601) • Warm water • Zuiveringszout • Vet
• Universele sleutel (voor de bouten van de accuka-
bels)
• Gedestilleerd water
Koelvloeistof-
niveau motor/
vermogensregel-
eenheid
( → Blz. 598) • Toyota Super Long Life Coolant of een gelijkwaardig
product
Toyota Super Long Life Coolant is voorgemixt met
50% koelvloeistof en 50% gedestilleerd water.
• Trechter (uitsluitend voor het bijvullen van koelvloei-
stof)
Motoroliepeil
(→ Blz. 595)• Originele Toyota-motorolie of gelijkwaardig
• Doek of poetspapier
• Trechter (uitsluitend voor het bijvullen van motorolie)
Zekeringen
(→ Blz. 651)• Zekering met dezelfde stroomsterkte als de oor-
spronkelijke zekering
Lampen
(→ Blz. 655)
• Lamp met hetzelfde nummer en vermogen als het
oorspronkelijke exemplaar
• Sleufkopschroeven-draaier• Sleutel
Radiateur en
condensor
(→ Blz. 600)
⎯
Bandenspanning
(→ Blz. 624)• Bandenspanningsmeter
• Compressor
Ruitensproeier-
vloeistof
(→ Blz. 606)• Water of ruitensproeiervloeistof met antivries (voor
gebruik onder winterse omstandigheden)
• Trechter (uitsluitend voor het bijvullen van ruiten-sproeiervloeistof)
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 588 Tuesday, January 2, 2018 2:59 PM

5897-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging
WAARSCHUWING
In de motorruimte bevinden zich allerlei mechanismen en vloeist offen die plot-
seling in beweging kunnen komen, heet kunnen worden of elektris ch geladen
kunnen worden. Neem onderstaande voorzorgsmaatregelen in acht o m ern-
stig letsel te voorkomen.
■ Tijdens werkzaamhede n in de motorruimte
● Controleer of “Accesso ry” (stand ACC), “Ignition ON” (contact AAN) of de
weergave van de kilometerstand ( →Blz. 216) op het hoofdscherm en het
controlelampje REA DY beide uit zijn.
● Houd handen, kleding en gereedschap uit de buurt van de ventila tor als
die in werking is.
● Raak de motor, de vermogensregeleenheid, de radiateur, het uitlaatspruit-
stuk, enz. niet direct na het rijden aan, aangezien deze onderdelen heet
kunnen zijn. De olie en andere vloeistoffen kunnen ook heet zij n.
● Laat geen brandbare voorwerpen, zoals een stuk papier of een do ek, ach-
ter in de motorruimte.
● Rook niet, veroorzaak geen vonken en voorkom open vuur in de bu urt van
brandstof. Brandstofdampen zijn licht ontvlambaar.
● Wees uiterst voorzichtig als u aan de 12V-accu werkt. De accu bevat
namelijk het giftige en corrosieve zwavelzuur.
● Wees voorzichtig, want remvloeistof is gevaarlijk voor uw hande n en ogen
en kan gelakte oppervlakken beschadigen. Als u remvloeistof op uw han-
den of in uw ogen krijgt, spoel ze dan onmiddellijk met schoon water.
Raadpleeg een arts als u last blijft houden.
■ Werkzaamheden bij de elektrische koelventilatoren of de radiateur
Zorg ervoor dat het contact UIT staat.
Wanneer het contact AAN staat, kunnen de elektrische koelventil atoren
automatisch worden ingeschakeld als de airconditioning wordt ingescha-
keld en/of als de koelvloeistoftemperatuur hoog is. ( →Blz. 600)
■ Veiligheidsbril
Draag een veiligheidsbril om uw ogen te beschermen tegen rondvliegend of
vallend materiaal, een straal vloeistof, enz.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 589 Tuesday, January 2, 2018 2:59 PM

5907-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
OPMERKING
■Wanneer u het lucht filter verwijdert
Rijden zonder luchtfilter kan leiden tot overmatige motorslijta ge door vuil in
de inlaatlucht.
■ Als het remvloeistofniveau te laag of te hoog is
Het is normaal dat het remvloeistofniveau iets lager wordt door slijtage van
de remblokken of door een hoog vloeistofniveau in de accumulato r.
Als het reservoir regelmatig moet worden bijgevuld, kan dit duiden op een
serieus probleem.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 590 Tuesday, January 2, 2018 2:59 PM

5917-3. Zelf uit te voeren onderhoud
PRIUS PHV_OM_OM47C18E_(EE)
7
Onderhoud en verzorging
Motorkap
Trek de ontgrendelingshendel
van de motorkap naar u toe.
De motorkap zal iets omhoog
springen.
Trek aan de veiligheidshaak en
open de motorkap.
De motorkap kan worden open-
gehouden door de steun in de
opening van de kap te zetten.
Ontgrendelen van de motorkap vanuit het interieur.
1
2
3
