2018 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

5045-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)■
Parkeren
Stop op het punt waarbij het
midden van de beoogde par-
keerplaats vrijwel haaks op
de auto staat. Druk vervol-
gens 2 keer op de S-IPA-
schakelaar en controleer of
het display op het multi-infor-
matiedisplay terugkeert naar
“Back-in Parking” (achteruit
inparkeren).
●Controleer het gebied in
de richting van de pijl die
de richting van de automa-
tische bediening van het
stuurwiel en de beoogde
parkeerplaats op het dis-
play aangeeft visueel.
● Iedere keer dat er op de S-IPA-schakelaar wordt gedrukt, wij-
zigt de modus. ( →Blz. 488)
● Wanneer de selectiehendel niet in stand D of B staat, zal niet
worden overgeschakeld naar de weergave “Back-in Parking”
(achteruit inparkeren).
● Als de rijsnelheid is gesignaleerd, schakelt het scherm over op
de weergave “Back-in Parking” (achteruit inparkeren). Breng
de auto volledig tot stilstand en druk nogmaals op de S-IPA-
schakelaar om over te schakelen naar de weergave “Back-in
Parking” (achteruit inparkeren).
● De richtingaanwijzerschakelaar ( →Blz. 365) kan worden
bediend om te selecteren of u lin ksaf of rechtsaf wilt parkeren.
● Het systeem kan niet worde n gebruikt wanneer de parkeer-
plaats smal is of wanneer de ondersteuningsregeling onvol-
doende ruimte heeft om te werken. Raadpleeg de informatie
op het multi-informatiedisplay om naar een andere parkeer-
plaats te gaan.
1 m
1
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 504 Tuesday, January 2, 2018 2:59 PM

5055-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
Neem een normale zithou-
ding aan, laat uw handen
lichtjes en zonder kracht te
gebruiken op het stuurwiel
rusten, controleer of het
gebied voor en rondom de
auto veilig is en rijd lang-
zaam vooruit terwijl u de rij-
snelheid regelt met het
rempedaal. Vervolgens klinkt
een hoog piepsignaal en
gaat tegelijkertijd een indica-
tor op het instrumentenpa-
neel branden, waarna de
ondersteuningsregeling start.
●Wanneer de automatische bediening van het stuurwiel begint,
worden de weergave van de automatische bediening van het
stuurwiel ( →Blz. 489) en de indicator die de mate van assis-
tentie aangeeft ( →Blz. 489) op het display weergegeven.
● Druk op de S-IPA-schakelaar om de ondersteuningsregeling te
stoppen.
● Wanneer de rijsnelheid te hoog is , klinkt er een schril piepsig-
naal en stopt de ondersteuningsregeling. ( →Blz. 513)
● Als na het starten van de ondersteuningsregeling de ruimte te
smal blijkt te zijn, klinkt er een schril piepsignaal en stopt de
ondersteuningsregeling.
Breng de auto tot stilstand
wanneer een piepsignaal te
horen is en de stopweergave
( → Blz. 489) op het display
wordt weergegeven.
Zet de selectiehe ndel in stand R.2
3
4
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 505 Tuesday, January 2, 2018 2:59 PM

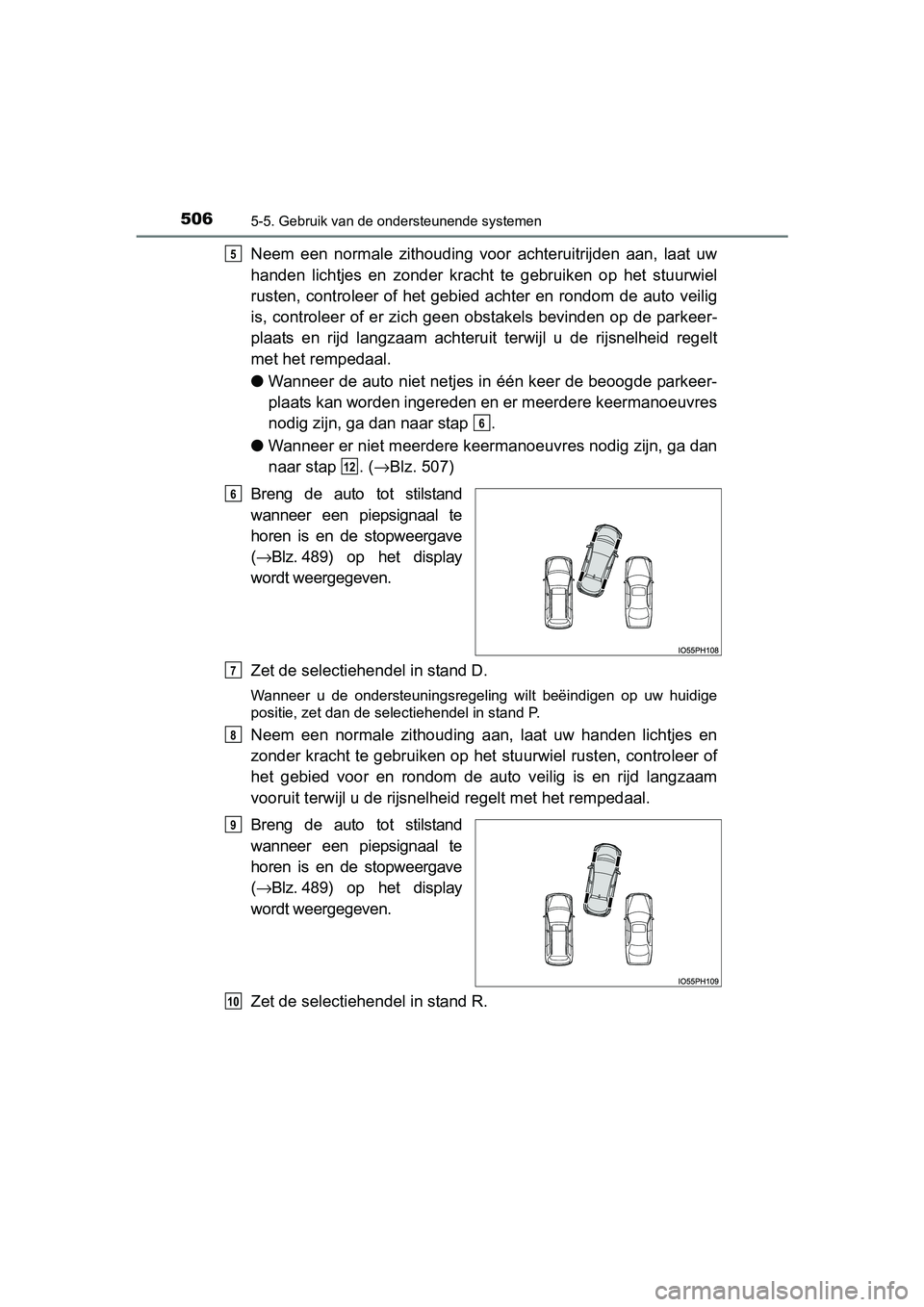

5065-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
Neem een normale zithouding voor achteruitrijden aan, laat uw
handen lichtjes en zonder kracht te gebruiken op het stuurwiel
rusten, controleer of het gebied achter en rondom de auto veilig
is, controleer of er zich geen obstakels bevinden op de parkeer -
plaats en rijd langzaam achteruit terwijl u de rijsnelheid rege lt
met het rempedaal.
● Wanneer de auto niet netjes in één keer de beoogde parkeer-
plaats kan worden ingereden en er meerdere keermanoeuvres
nodig zijn, ga dan naar stap .
● Wanneer er niet meerdere keermanoeuvres nodig zijn, ga dan
naar stap . ( →Blz. 507)
Breng de auto tot stilstand
wanneer een piepsignaal te
horen is en de stopweergave
( → Blz. 489) op het display
wordt weergegeven.
Zet de selectiehe ndel in stand D.
Wanneer u de ondersteuningsregeling wilt beëindigen op uw huidi ge
positie, zet dan de selectiehendel in stand P.
Neem een normale zithouding aan , laat uw handen lichtjes en
zonder kracht te gebruiken op het stuurwiel rusten, controleer of
het gebied voor en rondom de auto veilig is en rijd langzaam
vooruit terwijl u de rijsnelhei d regelt met het rempedaal.
Breng de auto tot stilstand
wanneer een piepsignaal te
horen is en de stopweergave
( → Blz. 489) op het display
wordt weergegeven.
Zet de selectiehe ndel in stand R.
5
6
12
6
7
8
9
10
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 506 Tuesday, January 2, 2018 2:59 PM

5075-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
Neem een normale zithouding voor achteruitrijden aan, laat uw
handen lichtjes en zonder kracht te gebruiken op het stuurwiel
rusten, controleer of het gebied achter en rondom de auto veilig
is en rijd langzaam achteruit te rwijl u de rijsnelheid regelt met het
rempedaal.
Afhankelijk van de conditie van de parkeerplaats moeten de stap pen
tot mogelijk worden herhaald.
Wanneer de auto zich bijna geheel binnen de beoogde parkeer-
plaats bevindt, klinkt er een hoog piepsignaal en wordt de stop -
weergave ( →Blz. 489) op het display weergegeven. Breng de
auto tot stilstand.
Hiermee is de modus automatisch achteruit inparkeren voltooid.
● Uit veiligheidsoverwegingen klinkt de zoemer net voordat de
auto volledig op de beoogde parkeerplaats staat. Bovendien
wordt op dat moment de werki ng van het systeem ook beëin-
digd. Houd, om op de gewenste parkeerplaats te komen, het
stuurwiel stevig vast en rijd l angzaam achteruit terwijl u de rij-
snelheid regelt met het rempedaal.
● Houd bij het achteruitrijden d e omgeving voor en achter de
auto in de gaten. Controleer de omgeving ook via de (bui-
ten)spiegels.
11
6
11
12
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 507 Tuesday, January 2, 2018 2:59 PM

5085-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
■Werkingsvoorwaarden modus au tomatisch achteruit inparkeren
● Rijd langzaam (met een snelheid waarbij de auto snel tot stilst and kan wor-
den gebracht) om de functie goed te laten werken.
● Rijd langzaam (met een snelheid waarbij de auto snel tot stilst and kan wor-
den gebracht) om de functie goed te laten werken. Breng de auto volledig
tot stilstand op het punt waarbij het midden van de parkeerplaa ts vrijwel
haaks op de auto staat en druk op de S-IPA-schakelaar.
● De functie kan niet worden gebruikt wanneer de rijsnelheid onge veer 30 km/
h of hoger is.
● De zijsensoren voor en zijsensoren achter worden gebruikt om ge parkeerde
auto's te signaleren en de parkeerplaats te bepalen. Daarom wor dt er geen
begeleiding gegeven wanneer signalering niet mogelijk is ( →Blz. 519).
● Als er geen geparkeerde auto's zijn, kan de parkeerplaats niet worden
bepaald. Daardoor kan de modus automatisch achteruit inparkeren niet
worden bediend.
● Wanneer de omgeving van de parkeerplaats niet kan worden gesignaleerd,
werkt de modus automatisch achteruit inparkeren mogelijk niet.
● Als er, afhankelijk van de conditie van de
parkeerplaats, onvoldoende ruimte is
vóór de auto om de parkeerprocedure
uit te voeren, kan de beoogde parkeer-
plaats mogelijk niet worden bereikt.
Beoogde parkeerplaats
Muur
1
2
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 508 Tuesday, January 2, 2018 2:59 PM

5095-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
■Tips voor het gebruik van de modus automatisch achteruit inpark eren
● Laat een ruimte van ongeveer 1 m tus-
sen uw auto en de geparkeerde auto's
en rijd richting de beoogde parkeer-
plaats. Als de ruimte tussen uw auto en
de geparkeerde auto's te groot is, kun-
nen de zijsensoren voor en zijsensoren
achter de geparkeerde auto's mogelijk
niet signaleren.
● Stop op het punt waarbij het midden van
de beoogde parkeerplaats vrijwel haaks
op de auto staat. Druk bovendien pas op
de S-IPA-schakelaar wanneer de auto
volledig tot stilstand is gebracht.
OPMERKING
●Als er kuilen of hellingen in de weg zitten, kan de beoogde parkeerplaats
niet goed worden ingesteld. Daardoor wordt de auto mogelijk sch uin of
deels buiten de parkeerplaats geparkeerd. Gebruik in deze geval len de
modus automatisch achteruit inparkeren niet.
● Bij het parkeren in een smalle ruimte komt de auto dicht bij na bij gepar-
keerde auto's. Als het lijkt alsof de auto mogelijk iets zal ra ken, breng de
auto dan tot stilstand door het rempedaal in te trappen.
● Mogelijk kunnen objecten die zich dicht bij de grond bevinden n iet worden
gesignaleerd. Controleer of het gebied rondom uw auto veilig is en breng
de auto tot stilstand door het rempedaal in te trappen als het lijkt alsof de
auto mogelijk iets zal raken.
● Afhankelijk van de omgeving, zoals andere geparkeerde auto's, w ordt de
auto mogelijk schuin of deels buiten de parkeerplaats geparkeer d. Pas de
positie van de auto indien nodig handmatig aan.
1 m
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 509 Tuesday, January 2, 2018 2:59 PM

5105-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
Wanneer het Simple Intelligent Parking Assist-systeem niet kan wor-
den bediend of wanneer de werking is beëindigd, het systeem is uit-
geschakeld, enz., wordt een van de onderstaande meldingen
weergegeven op het multi-informatiedisplay. Neem de juiste maat re-
gelen overeenkomstig de weergave op het display.
■Wanneer bediening niet mogelijk is
Meldingen multi-informatiedisplay
MeldingSituatie/oplossing
Er is mogelijk een storing in het systeem aanwezig.
→ Zet het contact UIT en start vervolgens het
hybridesysteem.
Laat de auto nakijken door een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige als de melding opnieuw
wordt weergegeven.
Er zit mogelijk een storing in het systeem.
De stuurbekrachtiging is tijdelijk oververhit.
→Zet het contact UIT, wacht een poosje en start
vervolgens het hybridesysteem weer.
Het hybridesysteem werkt niet.
→Schakel het hybridesysteem in.
Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor.
→Verwijder het ijs, de sneeuw, het vuil, enz.
De sensor is bevroren.
→Zodra de sensor ontdooit, zal het systeem
weer normaal werken.
De 12V-accu is verwijderd en weer geplaatst.
→Rijd gedurende ten minste 5 seconden recht
vooruit met een snelheid van ongeveer 35 km/h
of hoger.
De S-IPA-schakelaar wordt bediend wanneer de rij-
snelheid hoger is dan 30 km/h.
→Bedien de schakelaar wanneer de rijsnelheid
ongeveer 30 km/h of lager is.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 510 Tuesday, January 2, 2018 2:59 PM

5115-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
De ondersteuningsregeling wordt gestart terwijl het
stuurwiel wordt vastgehouden.
→Laat uw handen op het stuurwiel rusten zon-
der druk uit te oefenen. De ondersteuningsre-
geling treedt in werking.
De auto rijdt en de ondersteuningsregeling wordt
gestart terwijl het stuurwiel wordt vastgehouden.
→Breng de auto tot stilstand en volg de aanwij-
zingen van het systeem om de ondersteu-
ningsregeling te starten.
De S-IPA-schakelaar wordt bediend wanneer er
onvoldoende ruimte voor en achter de auto is bij het
wegrijden van een parkeerplaats na het fileparke-
ren.
→De auto kan niet wegrijden met behulp van de
ondersteuningsregeling, aangezien er onvol-
doende ruimte voor en achter de auto is. Con-
troleer vóór het wegrijden of de omgeving
veilig is.
De S-IPA-schakelaar wordt bediend in een gebied
waar geen obstakels aanwezig zijn vóór de auto of
waar obstakels aanwezig zijn naast de auto en de
auto kan niet wegrijden van de parkeerplaats na het
fileparkeren.
→De ondersteuningsregeling kan niet worden
gebruikt bij het wegrijden, aangezien er
obstakels aanwezig zijn naast de auto of het
wegrijden kan eenvoudig handmatig worden
uitgevoerd. Controleer vóór het wegrijden of
de omgeving veilig is.
De S-IPA-schakelaar wordt bediend in een gebied
zonder parkeerplaatsen of in een gebied waar de
ruimte om te parkeren smal is.
→De ondersteuningsregeling kan niet worden
gebruikt, aangezien er geen parkeerplaatsen
zijn. Rijd door naar een parkeerplaats waar-
van de breedte ongeveer 2,6 m of meer is.
→ De ondersteuningsregeling kan niet worden
gebruikt, aangezien de weg te smal is. Rijd
door naar een parkeerplaats waar de breedte
van de weg ongeveer 4,5 m of meer is.
MeldingSituatie/oplossing
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 511 Tuesday, January 2, 2018 2:59 PM
