2018 TOYOTA PRIUS PLUG-IN HYBRID Instructieboekje (in Dutch)

4085-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)■
Als het waarschuwingslampje PCS k nippert of gaat branden en er een
waarschuwingsmelding wordt weergegeven op het multi-informatiedis-
play
Het Pre-Crash Safety-systeem is mogelijk tijdelijk niet beschikbaar of er is
mogelijk een storing aanwezig in het systeem.
● In de volgende situaties gaat het waarschuwingslampje uit, verd wijnt de
melding en werkt het systeem weer normaal als aan de normale werkings-
voorwaarden wordt voldaan:
• Wanneer de radarsensor, de camerasensor of het gebied rondom de sensor heet is, bijvoorbeeld als de auto in de zon staat
• Als de radarsensor, de camerasensor of het gedeelte rond elke sensor
koud is, zoals in een extreem koude omgeving
• Wanneer een sensor voor vuil is of bedekt is met sneeuw, enz.
• Als het gedeelte van de voorruit vóór de camerasensor is beslagen of
wanneer er condens of ijs op de voorruit zit
(Ontwasemen van de voorruit: →Blz. 537)
• Als de camerasensor wordt geblokkeerd, bijvoorbeeld wanneer de motor-
kap open is of een sticker is bevestigd op de voorruit in de bu urt van de
camerasensor
● Als het waarschuwingslampje PCS blijft knipperen of branden, of als de
waarschuwingsmelding niet verdwijnt terwijl de auto weer in ord e is, is er
mogelijk een storing aanwezig in het systeem. Laat de auto onmiddellijk
nakijken door een erkende Toyota-dealer of hersteller/reparateu r of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Als de VSC wordt uitgeschakeld
●Als de VSC wordt uitgeschakeld ( →Blz. 522), worden ook het Pre-Crash
Brake Assist-systeem en de Pre-Crash Brake-functie uitgeschakeld.
● Het waarschuwingslampje PCS gaat branden en “VSC Turned Off Pre -
Crash Brake System Unavailable” (VSC uitgeschakeld, Pre-Crash B rake-
systeem niet beschikbaar) wordt weergegeven op het multi-inform atiedis-
play.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 408 Tuesday, January 2, 2018 2:59 PM

4095-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
LDA (Lane Depar ture Alert met
stuurregeling)
Als wordt gereden op autowegen en snelwegen met witte (gele) lijnen
waarschuwt deze functie de bestuurder als de auto de rijstrook dreigt
te verlaten en helpt hij om de auto in de rijstrook te houden d oor het
stuurwiel te bedienen.
Het LDA-systeem herkent zicht-
bare witte (gele) lijnen met de
camerasensor aan de bovenzijde
van de voorruit.
◆Lane Departure Alert-functie
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en klinkt de
waarschuwingszoemer om de
bestuurder te waarschuwen.
Wanneer de waarschuwings-
zoemer klinkt, controleer dan de
situatie op de weg en bedien het
stuurwiel voorzichtig om weer
naar het midden van de rijstrook
terug te keren.
Overzicht van functies
Functies die zijn opgenom en in het LDA-systeem
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 409 Tuesday, January 2, 2018 2:59 PM

4105-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
◆Stuurregelingsfunctie
Wanneer het systeem vaststelt
dat de auto de rijstrook dreigt te
verlaten, helpt het voor zover
nodig om de auto in de rijstrook
te houden door kortstondig het
stuurwiel licht te bedienen.
Als het systeem signaleert dat
het stuurwiel een bepaalde peri-
ode niet bediend is of dat het
stuurwiel niet stevig wordt vast-
gehouden, wordt een waarschu-
wing weergegeven op het multi-
informatiedisplay en wordt de
functie tijdelijk uitgeschakeld.
◆Waarschuwingsfunctie slingeren auto
Wanneer de auto slingert of
meerdere malen de rijstrook
dreigt te verlaten, klinkt de waar-
schuwingszoemer en wordt een
melding weergegeven op het
multi-informatiedisplay om de
bestuurder te waarschuwen.
PRIUS PHV_OM_OM47C18E_(EE).book Page 410 Tuesday, January 2, 2018 2:59 PM

4115-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
WAARSCHUWING
■Voordat u het LDA-systeem gebruikt
Vertrouw niet uitsluitend op het LDA-systeem. Het LDA-systeem i s geen
systeem dat de auto automatisch bestuurt of de hoeveelheid aand acht die
moet worden besteed aan het gebied vóór de auto beperkt. De bes tuurder
dient altijd volledige verantwoordelijkheid te nemen voor een v eilig rijgedrag
door de omgeving steeds goed in de gaten te houden en het stuur wiel te
bedienen om de rijrichting van de auto te corrigeren. De bestuu rder moet
ook zorgen voor voldoende pauzes als hij moe is, bijvoorbeeld a ls hij lan-
gere tijd heeft gereden.
Als u niet op de juiste manier rijdt en niet goed oplet, kunt u een ongeval
veroorzaken, waardoor ernstig letsel kan ontstaan.
■ Onbedoelde werking van het LDA-systeem voorkomen
Als u het LDA-systeem niet gebruikt, zet het systeem dan uit me t de toets
LDA.
■ Situaties die niet geschikt zijn voor gebruik van het LDA-syste em
Gebruik het LDA-systeem niet in de volgende situaties.
Het systeem werkt mogelijk niet goed, hetgeen kan leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
● Er worden sneeuwkettingen gebruikt.
● Als de banden erg versleten zijn of als de bandenspanning te la ag is.
● Er worden banden gebruikt met verschillende structuren of profielen of
van verschillende fabrikanten of merken.
● Er bevinden zich naast de weg objecten of patronen die onterech t kunnen
worden aangezien voor witte (gele) lijnen (vangrails, stoeprand en, reflec-
terende palen, enz.).
● Er wordt gereden op een met sneeuw bedekte weg.
● Witte (gele) lijnen zijn moeilijk te zien door regen, sneeuw, m ist, stof, enz.
● Tijdens wegreparaties bevinden zich asfaltreparatiemarkeringen, witte
(gele) lijnmarkeringen, enz. op de weg.
● Er wordt gereden in een tijdelijke rijstrook of een smalle rijs trook door weg-
werkzaamheden.
● Er wordt gereden op een wegdek dat glad is door regenachtig wee r,
sneeuwval, vorst, enz.
● Er wordt gereden op andere wegen dan autowegen en snelwegen.
● Er wordt gereden in een gebied met wegwerkzaamheden.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 411 Tuesday, January 2, 2018 2:59 PM

4125-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
Druk op de toets LDA om het
LDA-systeem in te schakelen.
Het controlelampje LDA gaat bran-
den en er wordt een melding weer-
gegeven op het multi-informatie-
display.
Druk nogmaals op de toets LDA
om het LDA-systeem uit te schake-
len.
Als het LDA-systeem wordt in- of
uitgeschakeld, blijft de status van
het LDA-systeem de volgende keer
dat het hybridesysteem wordt
gestart ongewijzigd.
WAARSCHUWING
■Voorkomen van storingen in het LDA-systeem en onbedoeld uitge-
voerde handelingen
● Breng geen wijzigingen aan de koplampen aan en plak geen sticke rs op
het lampglas.
● Breng geen wijzigingen aan de wielophanging, enz. aan. Als onde rdelen
van de wielophanging moeten worden vervangen, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een a ndere naar
behoren gekwalificeerde en uitgeruste deskundige.
● Monteer of plaats geen voorwerpen op de motorkap of de grille. Monteer
ook geen accessoires aan de voorzijde van de auto (bullbars, en z.).
● Als uw voorruit gerepareerd moet worden, neem dan contact op me t een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar beho-
ren gekwalificeerde en uitgeruste deskundige.
Inschakelen van het LDA-systeem
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 412 Tuesday, January 2, 2018 2:59 PM

4135-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
Controlelampje LDA
Gaat branden wanneer het
LDA-systeem is ingeschakeld.
Controlelampje stuurregeling
en display werking van onder-
steuning stuurwielbediening
Wanneer de stuurassistentie
van de stuurregelingsfunctie in
werking is, gaat het controle-
lampje branden en wordt het
display van de werking op het
multi-informatiedisplay inge-
schakeld.
Display werking Lane Departure Alert-functie
Wordt weergegeven wanneer het multi-informatiedisplay wordt
overgeschakeld op het scherm . (→ Blz. 249)

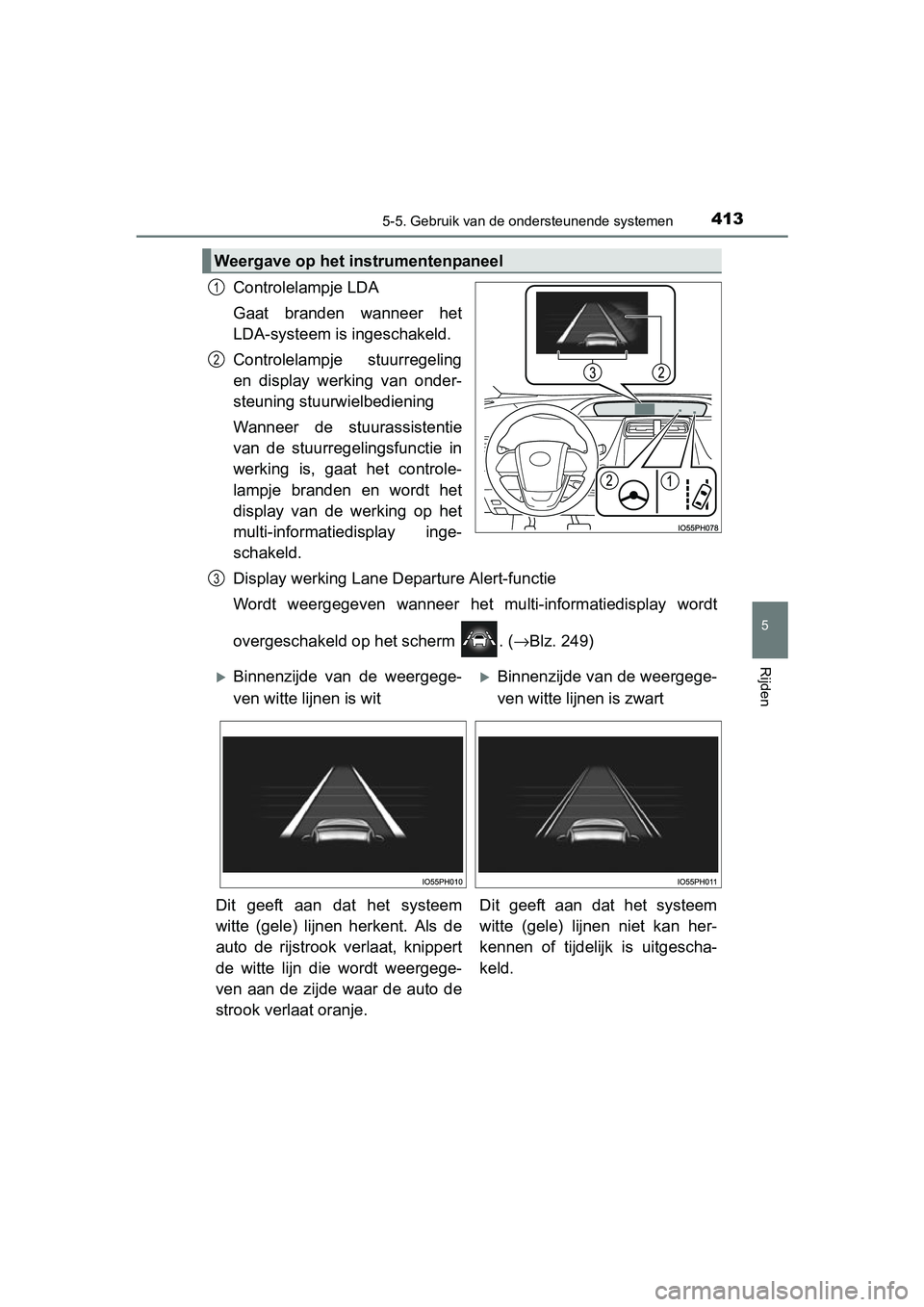

Weergave op het instrumentenpaneel
1
2
3
Binnenzijde van de weergege-
ven witte lijnen is witBinnenzijde van de weergege-
ven witte lijnen is zwart
Dit geeft aan dat het systeem
witte (gele) lijnen herkent. Als de
auto de rijstrook verlaat, knippert
de witte lijn die wordt weergege-
ven aan de zijde waar de auto de
strook verlaat oranje. Dit geeft aan dat het systeem
witte (gele) lijnen niet kan her-
kennen of tijdelijk
is uitgescha-
keld.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 413 Tuesday, January 2, 2018 2:59 PM

4145-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
■Voorwaarden voor werking van de functies
●Lane Departure Alert-functie
Deze functie werkt wanneer aan alle onderstaande voorwaarden wo rdt vol-
daan.
• De LDA is ingeschakeld.
• De rijsnelheid is ongeveer 50 km/h of hoger.
• Het systeem herkent witte (gele) lijnen.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• De richtingaanwijzerschakelaar wordt niet bediend.
• Er wordt gereden op een rechte weg of in een flauwe bocht met een
straal van meer dan ongeveer 150 m.
• Er worden geen systeemstoringen gesignaleerd. ( →Blz. 417)
● Stuurregelingsfunctie
Deze functie werkt wanneer niet alleen aan alle werkingsvoorwaa rden voor
de Lane Departure Alert-functie wordt voldaan, maar ook aan all e onder-
staande voorwaarden.
• De instelling voor “ (LDA Steering Assist Mode)” (modus stuur-
assistentie LDA) op het scherm van het multi-informatiedisplay is
“On” (aan). ( →Blz. 249)
• Er wordt niet in een vastgestelde mate of sneller geaccelereerd of gede- celereerd.
• Het stuurwiel wordt niet bediend met een stuurkracht die gesch ikt is voor
het veranderen van rijstrook.
• Het ABS, de VSC, de TRC en het PCS werken niet.
• De TRC of VSC is niet uitgeschakeld.
• De waarschuwing handen van het stuurwiel wordt niet weergegeve n.
( → Blz. 415)
● Waarschuwingsfunctie slingeren auto
Deze functie werkt wanneer aan alle onderstaande voorwaarden wo rdt vol-
daan.
• De instelling voor “ (Lane Sway Warning Status)” (status waar-
schuwing voor slingeren) op het scherm van het multi-informati edis-
play is “On” (aan). ( →Blz. 249)
• De rijsnelheid is ongeveer 50 km/h of hoger.
• De breedte van de rijstrook is ten minste ongeveer 3 m.
• Er worden geen systeemstoringen gesignaleerd. ( →Blz. 417)
PRIUS PHV_OM_OM47C18E_(EE).book Page 414 Tuesday, January 2, 2018 2:59 PM

4155-5. Gebruik van de ondersteunende systemen
PRIUS PHV_OM_OM47C18E_(EE)
5
Rijden
■Tijdelijk uitschakelen van functies
Als niet langer aan de werkingsvoorwaarden wordt voldaan, wordt een functie
mogelijk tijdelijk uitgeschakeld. Als echter weer aan de werkin gsvoorwaarden
wordt voldaan, wordt de werking van de functie automatisch herv at.
( →Blz. 414)
■ Stuurregelingsfunctie
Afhankelijk van de rijsnelheid, de situatie rondom het verlaten van de rij-
strook, de wegomstandigheden, enz. merkt de bestuurder mogelijk niet dat
de functie in werking is of werkt de functie mogelijk helemaal niet.
■ Lane Departure Alert-functie
De waarschuwingszoemer is mogelijk slecht te horen door geluide n van bui-
ten, afspelen van muziek, enz.
■ Waarschuwing handen van het stuurwiel
Als het systeem oordeelt dat de bestuurder zijn handen van het stuurwiel
heeft genomen terwijl de stuurregelingsfunctie in werking is, w ordt een waar-
schuwingsmelding weergegeven op het multi-informatiedisplay.
Als de bestuurder zijn handen van het stuurwiel blijft houden, wordt een waar-
schuwingsmelding weergegeven en wordt de functie tijdelijk uitg eschakeld.
Deze waarschuwing werkt op dezelfde wijze als de bestuurder het stuurwiel
licht blijft vasthouden. Afhankelijk van de wegomstandigheden, enz. wordt de
functie echter mogelijk niet uitgeschakeld.
■ Er bevinden zich maar aan één kant van de weg witte (gele) lijnen
Het LDA-systeem zal niet werken voor de zijde waar geen witte (gele) lijnen
konden worden herkend.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 415 Tuesday, January 2, 2018 2:59 PM
