6808-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)■

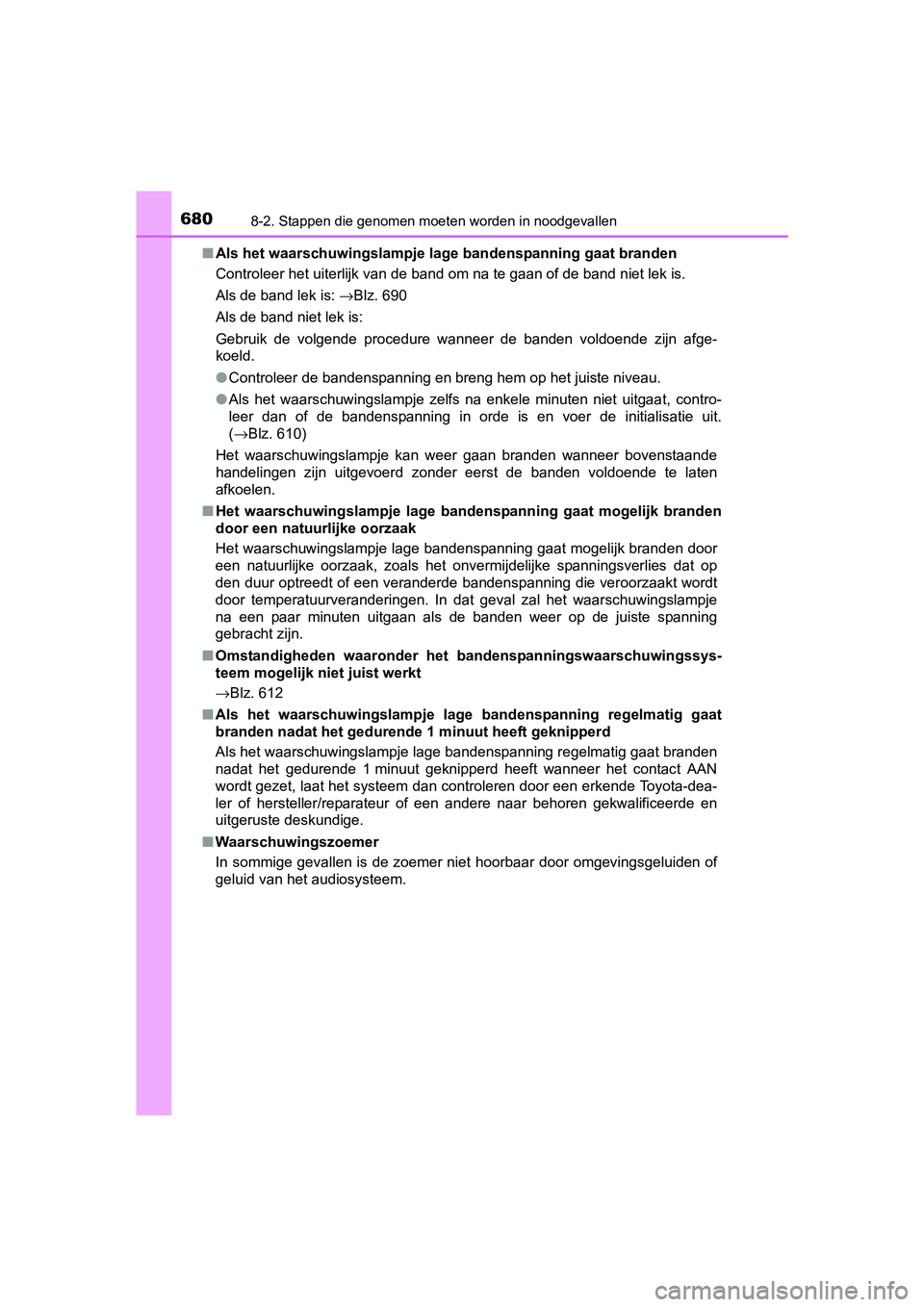

Als het waarschuwingslampje lag e bandenspanning gaat branden
Controleer het uiterlijk van de band om na te gaan of de band n iet lek is.
Als de band lek is: →Blz. 690
Als de band niet lek is:
Gebruik de volgende procedure wanneer de banden voldoende zijn afge-
koeld.
● Controleer de bandenspanning en breng hem op het juiste niveau.
● Als het waarschuwingslampje zelfs na enkele minuten niet uitgaa t, contro-
leer dan of de bandenspanning in orde is en voer de initialisat ie uit.
( →Blz. 610)
Het waarschuwingslampje kan weer gaan branden wanneer bovenstaa nde
handelingen zijn uitgevoerd zonder eerst de banden voldoende te laten
afkoelen.
■ Het waarschuwingslampje lage ba ndenspanning gaat mogelijk brand en
door een nat uurlijke oorzaak
Het waarschuwingslampje lage bandenspanning gaat mogelijk brand en door
een natuurlijke oorzaak, zoals het onvermijdelijke spanningsver lies dat op
den duur optreedt of een veranderde bandenspanning die veroorza akt wordt
door temperatuurveranderingen. In dat geval zal het waarschuwin gslampje
na een paar minuten uitgaan als de banden weer op de juiste spa nning
gebracht zijn.
■ Omstandigheden waaronder het bandenspanningswaarschuwingssys-
teem mogelijk niet juist werkt
→Blz. 612
■ Als het waarschuwingslampje lage bandenspanning regelmatig gaat
branden nadat het gedurende 1 minuut heeft geknipperd
Als het waarschuwingslampje lage bandenspanning regelmatig gaat branden
nadat het gedurende 1 minuut geknipperd heeft wanneer het contac t AAN
wordt gezet, laat het systeem dan controleren door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
■ Waarschuwingszoemer
In sommige gevallen is de zoemer niet hoorbaar door omgevingsge luiden of
geluid van het audiosysteem.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 680 Tuesday, January 2, 2018 2:59 PM

6818-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen

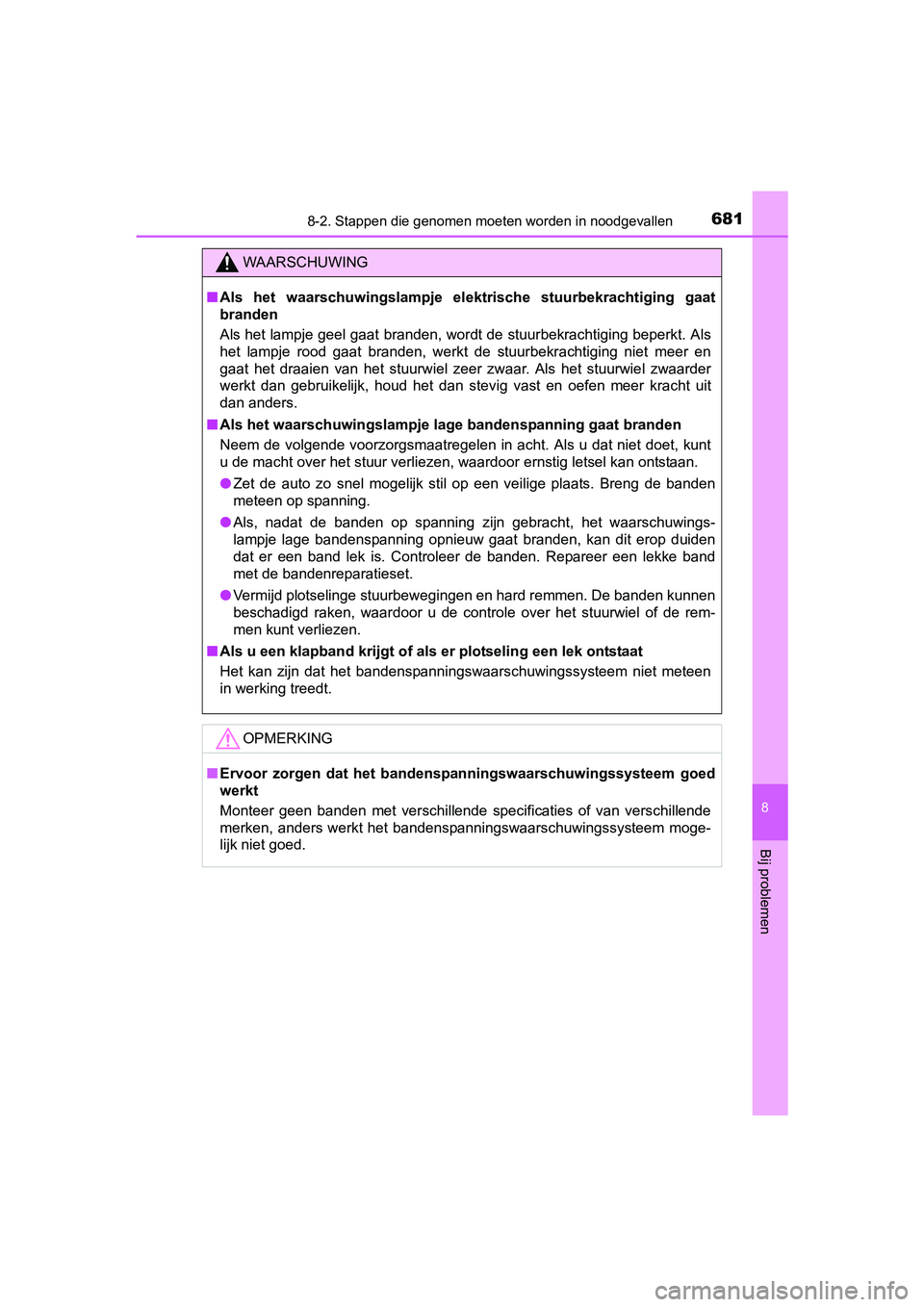

WAARSCHUWING
■Als het waarschuwingslampje el ektrische stuurbekrachtiging gaat
branden
Als het lampje geel gaat branden, wordt de stuurbekrachtiging b eperkt. Als
het lampje rood gaat branden, werkt de stuurbekrachtiging niet meer en
gaat het draaien van het stuurwiel zeer zwaar. Als het stuurwie l zwaarder
werkt dan gebruikelijk, houd het dan stevig vast en oefen meer kracht uit
dan anders.
■ Als het waarschuwingslampje lag e bandenspanning gaat branden
Neem de volgende voorzorgsmaatregelen in acht. Als u dat niet doet, kunt
u de macht over het stuur verliezen, waardoor ernstig letsel kan ontstaan.
● Zet de auto zo snel mogelijk stil op een veilige plaats. Breng de banden
meteen op spanning.
● Als, nadat de banden op spanning zijn gebracht, het waarschuwin gs-
lampje lage bandenspanning opnieuw gaat branden, kan dit erop d uiden
dat er een band lek is. Controleer de banden. Repareer een lekke band
met de bandenreparatieset.
● Vermijd plotselinge stuurbewegingen en hard remmen. De banden k unnen
beschadigd raken, waardoor u de controle over het stuurwiel of de rem-
men kunt verliezen.
■ Als u een klapband krijgt of als er plotseling een lek ontstaat
Het kan zijn dat het bandenspanningswaarschuwingssysteem niet m eteen
in werking treedt.
OPMERKING
■ Ervoor zorgen dat het bandensp anningswaarschuwingssysteem goed
werkt
Monteer geen banden met verschillende specificaties of van vers chillende
merken, anders werkt het bandenspanningswaarschuwingssysteem mo ge-
lijk niet goed.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 681 Tuesday, January 2, 2018 2:59 PM

6828-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)

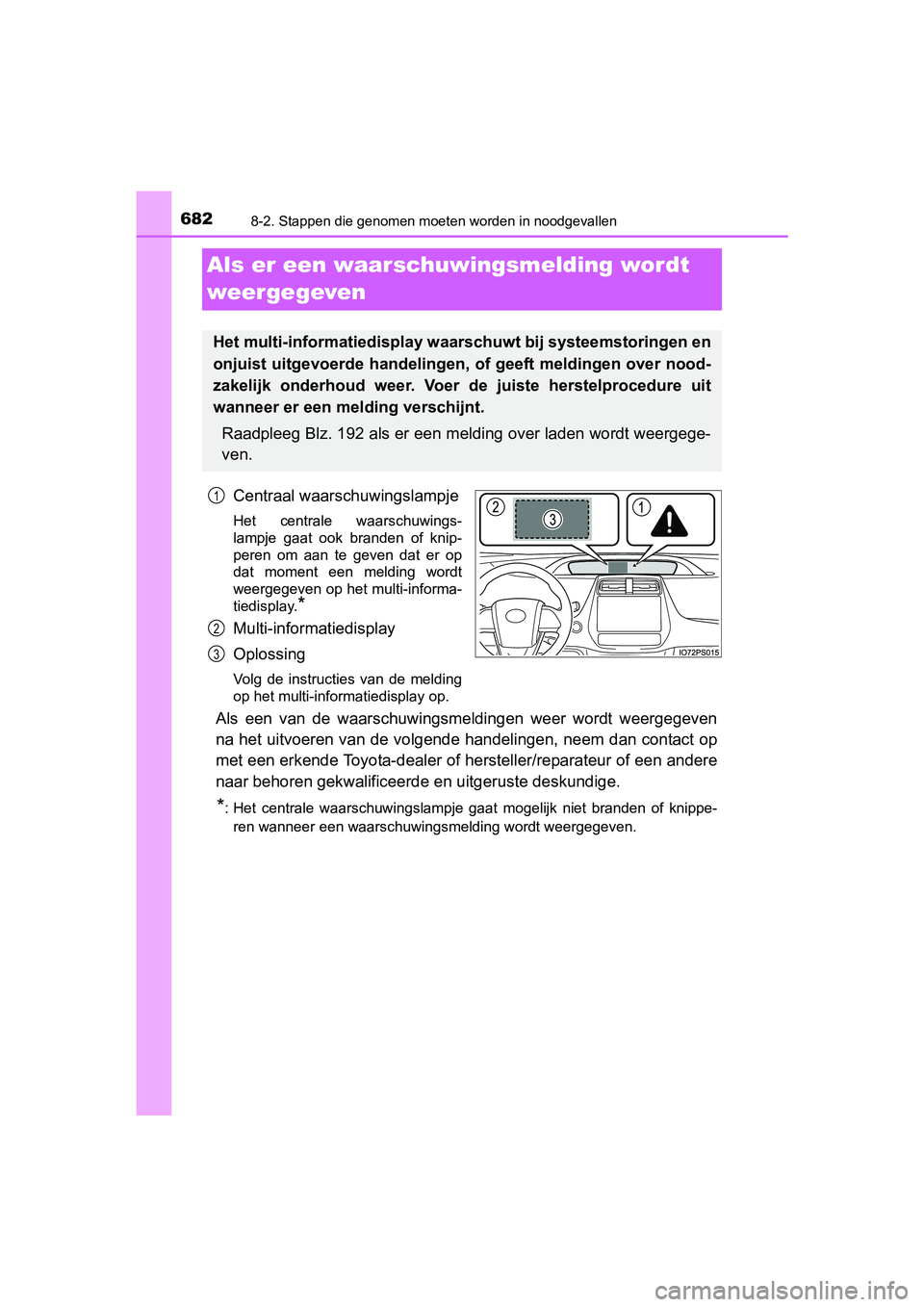

Als er een waarschuwingsmelding wordt
weergegeven
Centraal waarschuwingslampje
Het centrale waarschuwings-
lampje gaat ook branden of knip-
peren om aan te geven dat er op
dat moment een melding wordt
weergegeven op het multi-informa-
tiedisplay.
*
Multi-informatiedisplay
Oplossing
Volg de instructies van de melding
op het multi-informatiedisplay op.
Als een van de waarschuwingsmeldingen weer wordt weergegeven
na het uitvoeren van de volgende handelingen, neem dan contact op
met een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
*: Het centrale waarschuwingslampje gaat mogelijk niet branden of knippe-
ren wanneer een waarschuwingsmelding wordt weergegeven.
Het multi-informatiedisplay waarschuwt bij systeemstoringen en
onjuist uitgevoerde handelingen, of geeft meldingen over nood-
zakelijk onderhoud weer. Voer de juiste herstelprocedure uit
wanneer er een melding verschijnt.
Raadpleeg Blz. 192 als er een melding over laden wordt weergege-
ven.
1
2
3
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 682 Tuesday, January 2, 2018 2:59 PM

6838-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen

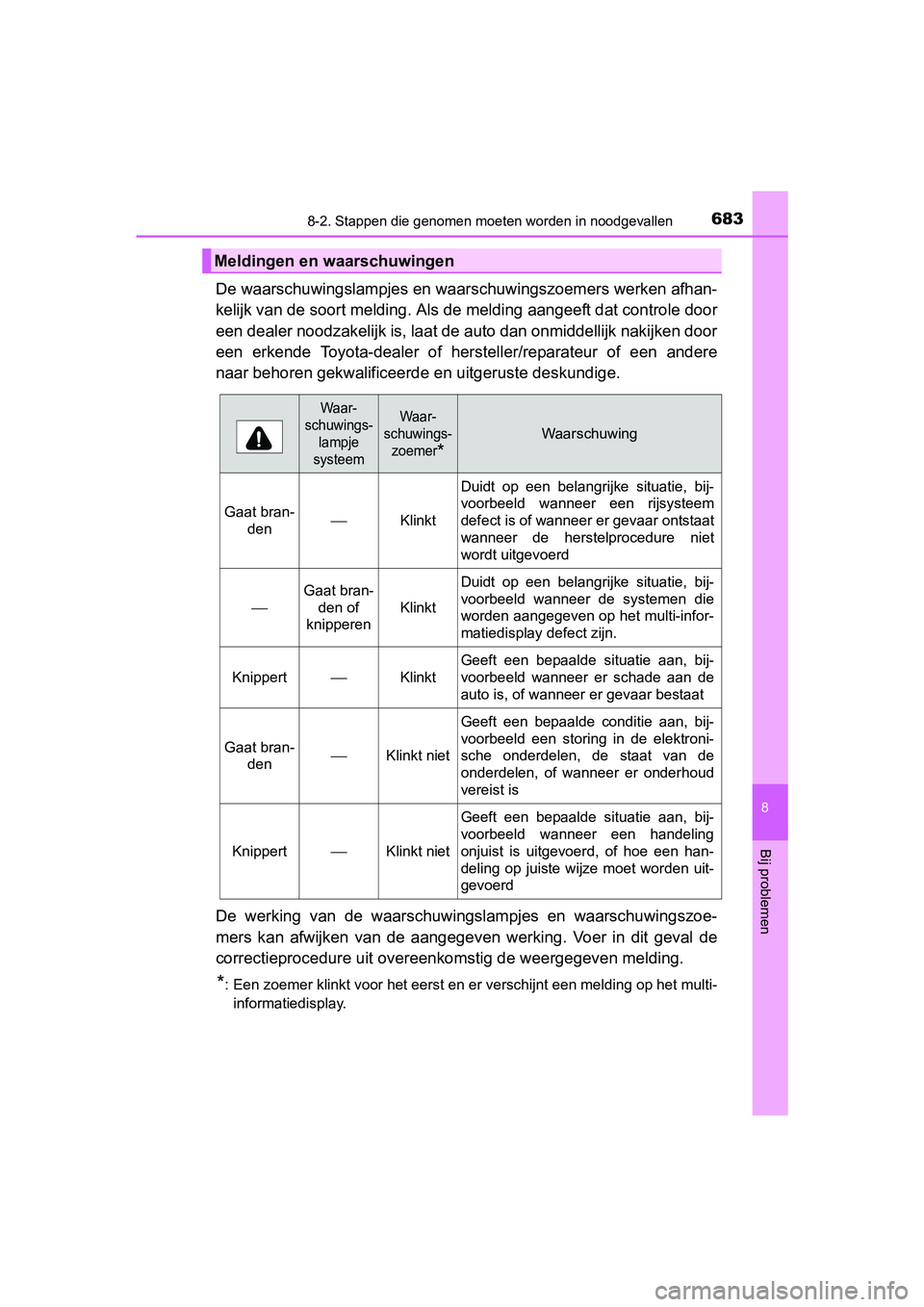

De waarschuwingslampjes en waar schuwingszoemers werken afhan-
kelijk van de soort melding. Als de melding aangeeft dat controle door
een dealer noodzakelijk is, laa t de auto dan onmiddellijk nakij ken door
een erkende Toyota-dealer of hersteller/reparateur of een ander e
naar behoren gekwalificeerde en uitgeruste deskundige.
De werking van de waarschuwingslampjes en waarschuwingszoe-
mers kan afwijken van de aangegeven werking. Voer in dit geval de
correctieprocedure uit overeenk omstig de weergegeven melding.
*: Een zoemer klinkt voor het eerst en er verschijnt een melding op het multi-
informatiedisplay.
Meldingen en waarschuwingen
Waar-
schuwings-
lampje
systeemWaar-
schuwings- zoemer
*
Waarschuwing
Gaat bran- den⎯Klinkt
Duidt op een belangrijke situatie, bij-
voorbeeld wanneer een rijsysteem
defect is of wanneer er gevaar ontstaat
wanneer de herstelprocedure niet
wordt uitgevoerd
⎯
Gaat bran-
den of
knipperen
Klinkt
Duidt op een belangrijke situatie, bij-
voorbeeld wanneer de systemen die
worden aangegeven op het multi-infor-
matiedisplay defect zijn.
Knippert⎯Klinkt
Geeft een bepaalde situatie aan, bij-
voorbeeld wanneer er schade aan de
auto is, of wanneer er gevaar bestaat
Gaat bran- den⎯Klinkt niet
Geeft een bepaalde conditie aan, bij-
voorbeeld een storing in de elektroni-
sche onderdelen, de staat van de
onderdelen, of wanneer er onderhoud
vereist is
Knippert⎯Klinkt niet
Geeft een bepaalde situatie aan, bij-
voorbeeld wanneer een handeling
onjuist is uitgevoerd, of hoe een han-
deling op juiste wijze moet worden uit-
gevoerd
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 683 Tuesday, January 2, 2018 2:59 PM

6848-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
■Waarschuwingsmeldingen
De hieronder uitgelegde waarschuwingsmeldingen verschillen moge lijk van
de werkelijke meldingen overeenkomstig de bedrijfscondities en voertuigspe-
cificaties.
■ Waarschuwingslampjes systeem
Het centrale waarschuwingslampje gaat in de volgende gevallen niet branden
of knipperen. In plaats daarvan gaat een apart waarschuwingslampje van het
systeem branden terwijl er een melding of afbeelding op het mul ti-informatie-
display verschijnt.
● “Antilock Brake System Malfunction Visit Your Dealer” (Storing in antiblok-
keersysteem. Ga naar uw dealer):
Het waarschuwingslampje ABS gaat branden. ( →Blz. 674)
● “Braking Power Low Visit Your Dealer” (Lage remkracht. Ga naar uw dea-
ler):
Het waarschuwingslampje van het remsysteem (geel) gaat branden.
( →Blz. 673)
● Geeft aan dat een portier/de achterklep niet geheel is gesloten terwijl de
auto stilstaat:
Het waarschuwingslampje open portier/achterklep gaat branden.
(→Blz. 676)
■ Als “Visit Your Dealer” (ga naar uw dealer) wordt weergegeven
Het systeem of onderdeel dat op het multi-informatiedisplay wor dt weergege-
ven, is defect.
Laat de auto nakijken door een erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
■ Als er een melding over een bediening wordt weergegeven
●Als er een melding over de bediening van het gaspedaal of rempedaal
wordt weergegeven
Er wordt mogelijk een waarschuwingsmelding over de bediening va n het
rempedaal weergegeven terwijl de ondersteunende systemen zoals het
PCS (Pre-Crash Safety-systeem) of het Dynamic Radar Cruise Control-sys-
teem met volledig snelheidsbereik in werking zijn. Als een waar schuwings-
melding wordt weergegeven, decelereer de auto dan of volg de in structie op
het multi-informatiedisplay.
● Er wordt een waarschuwingsmelding weergegeven wanneer de wegrij rege-
ling, het Brake Override-systeem of de Intelligent Clearance So nar (indien
aanwezig) in werking is ( →Blz. 340, 340, 478). Volg de instructies op het
multi-informatiedisplay.
● Als er een melding over de bediening van de startknop wordt wee rgegeven
Er wordt een instructie voor de bediening van de startknop weer gegeven
wanneer een onjuiste procedure voor het starten van het hybride systeem
wordt uitgevoerd of wanneer de startknop onjuist wordt bediend. Volg de op
het multi-informatiedisplay weergegeven instructies om de startknop nog-
maals te bedienen.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 684 Tuesday, January 2, 2018 2:59 PM

6858-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen
●Als er een melding over een schakelhandeling wordt weergegeven
Om te voorkomen dat de schakelstand onjuist wordt geselecteerd of dat de
auto onverwachts in beweging komt, kan de schakelstand automati sch wor-
den gewijzigd ( →Blz. 361) of is bediening van de selectiehendel mogelijk
vereist. Wijzig in dit geval de schakelstand aan de hand van de instructies
op het multi-informatiedisplay.
● Als er een melding of afbeelding met betrekking tot een geopend/gesloten
onderdeel of het bijvullen van een vloeistof wordt weergegeven
Controleer het onderdeel dat op het multi-informatiedisplay wor dt weerge-
geven of dat door het waarschuwingslampje wordt aangegeven en l os het
probleem op, bijvoorbeeld door het geopende portier te sluiten of de vloei-
stof bij te vullen.
■ Als “See Owner’s Manual” (Raadpl eeg handleiding) wordt weergegeven
● Als “Braking Power Low Stop in a Safe Place See Owner’s Manual” (Rem-
vermogen laag. Breng auto op veilige plaats tot stilstand. Raad pleeg hand-
leiding) wordt weergegeven, duidt dit mogelijk op een storing. Breng de auto
onmiddellijk op een veilige plaats tot stilstand en neem contact op met een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige. Doorrijden met de aut o kan
gevaarlijk zijn.
● Als “Engine Oil Pressure Low” (Lage motoroliedruk) wordt weerge geven,
duidt dit mogelijk op een storing. Breng de auto onmiddellijk o p een veilige
plaats tot stilstand en neem contact op met een erkende Toyota- dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerd e en uitge-
ruste deskundige.
● Als de onderstaande meldingen worden weergegeven, is er mogelij k sprake
van een storing. Laat onmiddellijk de auto nakijken door een er kende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwali-
ficeerde en uitgeruste deskundige.
• “Plug-in charging system malfunction.” (storing plugin-laadsys teem)
• “Hybrid System Malfunction” (storing hybridesysteem)
• “Check Engine” (controleer motor)
• “Hybrid Battery System Malfunction” (systeemstoring batterijpa kket)
• “Accelerator System Malfunction” (systeemstoring gaspedaal)
• “Smart Entry & Start System Malfunction See Owners Manual” (st oring
Smart entry-systeem met startknop. Raadpleeg handleiding)
■ Als “Shift System Not Active Apply Parking Brake Securely While Par-
king See Owner’s Manual” (Schakelsysteem niet actief. Activeer par-
keerrem goed bij het parkeren. Zie handleiding) wordt weergegev en
Geeft aan dat de schakelregeling tijdelijk niet werkt of dat er een storing in zit.
Laat onmiddellijk de auto nakijken door een erkende Toyota-deal er of herstel-
ler/reparateur of een andere naar behoren gekwalificeerde en ui tgeruste des-
kundige.
Wanneer de melding wordt weergegeven, kan het hybridesysteem mo gelijk
niet worden gestart of kan de schakelstand mogelijk niet normaa l worden
gewijzigd. (Oplossing: →Blz. 689)
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 685 Tuesday, January 2, 2018 2:59 PM

6868-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)■
Als “Shift System Malfunction Apply Parking Brake Securely While Par-
king See Owner’s Manual” (St oring in schakelsysteem. Activeer p arkeer-
rem goed bij het parkeren. Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat onmid-
dellijk de auto nakijken door een erkende Toyota-dealer of hers teller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
Wanneer de melding wordt weergegeven, kan het hybridesysteem mo gelijk
niet worden gestart of kan de schakelstand mogelijk niet normaa l worden
gewijzigd. (Oplossing: →Blz. 689)
■ Als “ Switch Malfunction Apply Parking Brake Securely While Par king
See Owner’s Manual” (Storing i n schakelaar stand P. Activeer pa rkeer-
rem goed bij het parkeren. Zie handleiding) wordt weergegeven
De schakelaar stand P werkt mogelijk niet. Laat onmiddellijk de auto nakijken
door een erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
Parkeer de auto op een vlakke ondergrond en activeer de parkeer rem goed.
■ Als “Shift System Malfunction S hifting Unavailable See Owner’s
Manual” (Storing in schakelsysteem. Schakelen niet mogelijk. Zi e hand-
leiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat onmid-
dellijk de auto nakijken door een erkende Toyota-dealer of hers teller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
Het is wellicht niet mogelijk om de selectiehendel vanuit stand P in een
andere stand te zetten.
■ Als “Shift System Malfunction Stop in a Safe Place See Owner’s Manual”
(Storing in schakelsysteem. Breng auto op veilige plaats tot stilstand.
Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat onmid-
dellijk de auto nakijken door een erkende Toyota-dealer of hers teller/repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste d eskundige.
Het is wellicht niet mogelijk om de selectiehendel in een ander e stand te zet-
ten. Breng de auto op een veilige plaats tot stilstand.
■ Als “Shift System Malfunction See Owner’s Manual” (Storing in s chakel-
systeem. Zie handleiding) wordt weergegeven
Geeft aan dat er een storing aanwezig is in de schakelregeling. Laat onmid-
dellijk het systeem nakijken door een erkende Toyota-dealer of hersteller/
reparateur of een andere naar behoren gekwalificeerde en uitgeruste des-
kundige.
Mogelijk werkt het systeem niet goed.
■ Als “Low 12-Volt Battery Apply Parking Brake Securely While Par king
See Owner’s Manual” (12V-accu bijna leeg. Activeer parkeerrem g oed bij
het parkeren. Zie handleiding) wordt weergegeven
Geeft aan dat de 12V-accu onvoldoende geladen is. Laad de 12V-a ccu op of
vervang hem.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 686 Tuesday, January 2, 2018 2:59 PM

6878-2. Stappen die genomen moeten worden in noodgevallen
PRIUS PHV_OM_OM47C18E_(EE)
8
Bij problemen
●Wanneer de melding wordt weergegeven, kan het hybridesysteem mo gelijk
niet worden gestart of kan de schakelstand mogelijk niet normaa l worden
gewijzigd. (Oplossing: →Blz. 689)
● Na het laden van de 12V-accu wordt de melding mogelijk nog weer gegeven
totdat de selectiehendel in een andere stand dan P wordt gezet.
■ Als “Shifting Unavailable Low 12-Volt Battery See Owner’s Manual”
(Schakelen niet mogelijk. 12V-accu bijna leeg. Zie handleiding) wordt
weergegeven
Geeft aan dat de schakelstand niet kan worden gewijzigd doordat de span-
ning van de 12V-accu is gedaald. Laad de 12V-accu op of vervang hem.
(Oplossing wanneer de 12V-accu is ontladen: →Blz. 714)
■ Als “Hybrid System Overheated. Re duced Output Power.” (Hybridesys-
teem oververhit. Gereduceerd uitg angsvermogen) wordt weergegeven
De melding wordt mogelijk weergegeven tijdens het rijden onder zware
omstandigheden. (Bijvoorbeeld wanneer u (achteruit) een lange s teile helling
op rijdt.)
Oplossing: → Blz. 720
■ Als “Maintenance required for Traction battery cooling parts Se e
owner’s manual” (onderhoud vereist voor koelonderdelen tractieb atterij,
zie handleiding) wordt weergegeven
Het filter kan verstopt zitten, de ventilatieopeningen kunnen g eblokkeerd zijn
of er kan een gat in het kanaal zitten.
● Als de ventilatieopeningen of filters vuil zijn, maak ze dan sc hoon met
behulp van de procedures op Blz. 580.
● Als de waarschuwingsmelding wordt weergegeven terwijl de ventil atieope-
ningen en filters niet vuil zijn, laat de auto dan controleren door een erkende
Toyota-dealer of hersteller/reparateur of een andere naar behor en gekwali-
ficeerde en uitgeruste deskundige.
■ Als “Traction Battery Needs to b e Protected Refrain from the Use of
Position” (Tractiebatterij moet worden beschermd. Vermijd het g ebruik
van stand N.) wordt weergegeven
Deze melding kan worden weergegeven als de selectiehendel in st and N
staat.
Zet de selectiehendel in stand P als de auto stilstaat, aangezien het batte-
rijpakket (tractiebatterij) niet kan worden geladen wanneer de selectiehendel
in stand N staat.
■ Als “Traction battery needs to be protected. Shift into to Res tart”
(Tractiebatterij moet worden beschermd. Zet selectiehendel in s tand P
om opnieuw te starten.) wordt weergegeven
De melding wordt weergegeven wanneer het batterijpakket (tracti ebatterij)
bijna leeg is, doordat de auto een bepaalde periode in stand N heeft stilge-
staan.
Zet bij het bedienen van de auto de selectiehendel in stand P e n herstart het
hybridesysteem.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 687 Tuesday, January 2, 2018 2:59 PM
