2018 TOYOTA PRIUS PLUG-IN HYBRID stop start

16Overzicht
PRIUS PHV_OM_OM47C18E_(EE)
■Dashboard (auto's met linkse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 353
Starten van het hybridesysteem/wijzigen van de modi . . . . . Blz. 353
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . Blz. 665
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . Blz. 708
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 682
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 359
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . Blz. 359
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 666
Schakelaar stand P . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 360
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 198
Aflezen van de tellers/instellen van de helderheid
van de dashboardverlichting . . . . . . . . . . . . . . . . . . . . . Blz. 198, 200
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . Blz. 207
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . Blz. 6731
2
3
4
PRIUS PHV_OM_OM47C18E_(EE).book Page 16 Tuesday, January 2, 2 018 2:59 PM

22Overzicht
PRIUS PHV_OM_OM47C18E_(EE)
■Dashboard (auto's met rechtse besturing)
Startknop . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 353
Starten van het hybridesysteem/wijzigen van de modi . . . . . Blz. 353
Noodstop van het hybridesysteem . . . . . . . . . . . . . . . . . . . . Blz. 665
Als het hybridesysteem niet gestart kan worden . . . . . . . . . . Blz. 708
Waarschuwingsmeldingen . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 682
Selectiehendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 359
Wijzigen van de schakelstand . . . . . . . . . . . . . . . . . . . . . . . . Blz. 359
Voorzorgsmaatregelen bij slepen . . . . . . . . . . . . . . . . . . . . . Blz. 666
Schakelaar stand P . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 360
Tellers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 198
Aflezen van de tellers/instellen van de helderheid
van de dashboardverlichting . . . . . . . . . . . . . . . . . . . . . Blz. 198, 200
Waarschuwingslampjes/controlelampjes . . . . . . . . . . . . . . . . Blz. 207
Als de waarschuwingslampjes gaan branden . . . . . . . . . . . . Blz. 6731
2
3
4
PRIUS PHV_OM_OM47C18E_(EE).book Page 22 Tuesday, January 2, 2 018 2:59 PM

75
1
1-3. Antidiefstalsysteem
PRIUS PHV_OM_OM47C18E_(EE)
Veiligheid en beveiliging
Startblokkering
Het controlelampje knippert nadat
het contact UIT is gezet om aan te
geven dat het systeem in werking
is.
Het controlelampje stopt met knip-
peren als het contact in stand
ACC of AAN wordt gezet om aan
te geven dat het systeem is uitge-
schakeld.
■Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het systeem mogelijk niet goed werkt
●Als de greep van de sleutel tegen een metalen voorwerp wordt gehouden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde tr ansponderchip
van een andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde transpon-
derchips die voorkomen dat he t hybridesysteem gestart kan
worden met een sleutel die niet in een eerder stadium is geregi s-
treerd in de computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodi efstal te voorkomen, maar abso-
lute beveiliging tegen elke vorm van diefstal kan niet worden gega-
randeerd.
PRIUS PHV_OM_OM47C18E_(EE).book Page 75 Tuesday, January 2, 2 018 2:59 PM

1022-1. Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)
■Als de werkingsmodus van het plug-in hybridesysteem niet kan wo rden
gewijzigd
In de volgende situaties kan de werkingsmodus van het plug-in h ybridesys-
teem niet worden gewijzigd, zelfs niet als op de selectieschake l a a r E V- / H V-
modus of de EV City-modusschakelaar gedrukt wordt. (In dat geva l wordt er
een waarschuwingsmelding weergegeven op het multi-informatiedis play als
op de schakelaar gedrukt wordt.)
● Als er niet voldoende elektriciteit voor elektrisch rijden aanwezig is (in de
EV-/EV City-modus)
● Als de tractiebatterij bijna volledig geladen is (laadmodus bat terijpakket
[tractiebatterij])
■ Als de EV City-modus wordt uitgeschakeld
Als de EV City-modus automatisch of met de EV City-modusschakel aar
wordt uitgeschakeld terwijl het gaspedaal is ingetrapt, kunnen het aandrijf-
koppel en de rijsnelheid toenemen, zelfs als het gaspedaal in dezelfde stand
wordt gehouden. Als de EV City-modus wordt uitgeschakeld, klinkt een zoe-
mer en knippert het controlelampje EV City-modus, waarna het ui tgaat.
■ Als er met de schakelaar vanuit de EV-modus naar een andere mod us
wordt geschakeld
Als het contact uit wordt gezet, wordt het overschakelen naar e en andere
modus geannuleerd en gaat het systeem weer naar de EV-modus zodra de
auto de volgende keer wordt gestart.
■ Laadmodus batterijpakket (tractiebatterij)
●Het volgende kan gebeuren om onder andere het systeem te besche rmen.
• Er kan niet worden geschakeld naar de laadmodus voor het batte rijpak-
ket (tractiebatterij) of deze modus kan niet worden uitgeschake ld
• De benzinemotor start niet of stopt, zelfs na het schakelen na ar de laad-
modus voor het batterijpakket (tractiebatterij)
● Als de belasting van het systeem hoog is, zoals wanneer het ene rgiever-
bruik van de airconditioning hoog is of als de temperatuur van de koelvloei-
stof hoog is, kan het laden langer duren dan gebruikelijk in de laadmodus
voor het batterijpakket (tractiebatterij) of wordt het laden van het batterijpak-
ket (tractiebatterij) mogelijk niet uitgevoerd.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 102 Tuesday, January 2, 2018 2:59 PM

1072-1. Plug-in hybridesysteem
2
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)■
Als de auto gedurende een langere tijd niet wordt gebruikt
●Kan de 12V-accu ontladen raken. Laad de 12V-accu in dat geval op.
(→Blz. 601)
Om te voorkomen dat het batterijpakket (tractiebatterij) helema al ontladen
raakt, moet het batterijpakket (tractiebatterij) worden geladen via een
externe voedingsbron of moet het hybridesysteem ten minste één keer per
2 - 3 maanden worden gestart, en moet het contact UIT worden ge zet
nadat de benzinemotor automatisch is gestopt. (Als de benzinemo tor niet
start binnen 10 seconden nadat het controlelampje READY is gaan bran-
den, kan het contact UIT worden gezet zonder dat verdere actie onderno-
men hoeft te worden.)
● Als de auto achtergelaten wordt met aangesloten laadkabel, neem t het elek-
triciteitsverbruik van de 12V-accu toe omdat er controles, zoals een sys-
teemcontrole, worden uitgevoerd. Als de laadkabel niet meer nod ig is, moet
hij direct worden losgekoppeld van de auto.
■ Geluiden en trillingen die kenme rkend zijn voor een hybrideauto
Mogelijk zijn er geen motorgeluiden hoorbaar of trillingen voel baar terwijl de
auto wel kan rijden en het controlelampje READY brandt. Activee r uit veilig-
heidsoverwegingen de parkeerrem en zorg dat u stand P hebt inge schakeld
wanneer u de auto parkeert.
De volgende geluiden of trillingen kunnen hoorbaar of voelbaar zijn als het
hybridesysteem in werking is en deze duiden niet op een defect:
● Er kunnen motorgeluiden hoorbaar zijn uit het motorcompartiment .
● Als het hybridesysteem wordt in- of uitgeschakeld, kunnen er ge luiden hoor-
baar zijn die afkomstig zijn van het batterijpakket (tractiebat terij).
● Bij het inschakelen of uitschakelen van het hybridesysteem zijn er mogelijk
werkingsgeluiden van de relais te horen, zoals een klik, die af komstig zijn
van het batterijpakket (tractiebatterij) achter de achterstoele n.
● Als de achterklep open is, kunnen er geluiden van het hybridesy steem hoor-
baar zijn.
● Als de benzinemotor start of stopt, bij rijden met lage snelhed en of als de
motor met stationair toerental draait, kunnen er geluiden hoorb aar zijn van
de transmissie.
● Bij sterk accelereren kunnen er motorgeluiden hoorbaar zijn.
● Als het rempedaal wordt ingetrapt of het gaspedaal wordt losgel aten, kun-
nen er geluiden hoorbaar zijn die worden veroorzaakt door het r egeneratief
remmen.
● Als de benzinemotor start of stopt, kunnen trillingen voelbaar zijn.
● Via de ventilatieopening kunnen geluiden hoorbaar zijn die afko mstig zijn
van de koelventilator. ( →Blz. 110)
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 107 Tuesday, January 2, 2018 2:59 PM

1562-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)
Controleer voor het laden altijd het volgende.
● De parkeerrem is geactiveerd. ( →Blz. 366)
● De koplampen zijn uitgeschakeld of staan in de stand AUTO, en
verlichting zoals de alarmknippe rlichten, de interieurverlichting enz.
is uitgeschakeld.
Als verlichting is ingeschakeld, is daarvoor elektriciteit nodig waardoor de
laadtijd toeneemt.
● Het contact staat UIT. ( →Blz. 353)
Controleer voor het laden of alle onderdelen van de laadkabel i n
goede staat verkeren. ( →Blz. 135)
■Veiligheidsfuncties
●Het hybridesysteem start niet als de laadkabel is aangesloten o p de auto,
zelfs niet wanneer de startknop wordt bediend.
● Als de laadkabel wordt aangesloten terwijl het controlelampje R EADY
brandt, stopt het hybridesysteem automatisch en kan er niet wor den gere-
den.
● Als de laadkabel is aangesloten op de auto, kan de selectiehend el niet van-
uit P in een andere stand worden gezet.
■ Tijdens het laden
Onderstaande kan zich voordoen, maar duidt niet op een storing.
●Het starttijdstip voor het laden kan afwijken, afhankelijk van de status van de
auto.
● Tijdens het laden kunnen via de ventilatieopeningen van de laaduitrusting
geluiden hoorbaar zijn die afkomstig zijn van de koelventilator . (→Blz. 159)
● Tijdens en na het laden kunnen de achterstoel en de omgeving wa ar de
laaduitrusting gemonteerd is, warm zijn.
Controleer voorafgaand aa n het laden het volgende
Controleer de laadkabel
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 156 Tuesday, January 2, 2018 2:59 PM

187
2
2-2. Laden
Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)

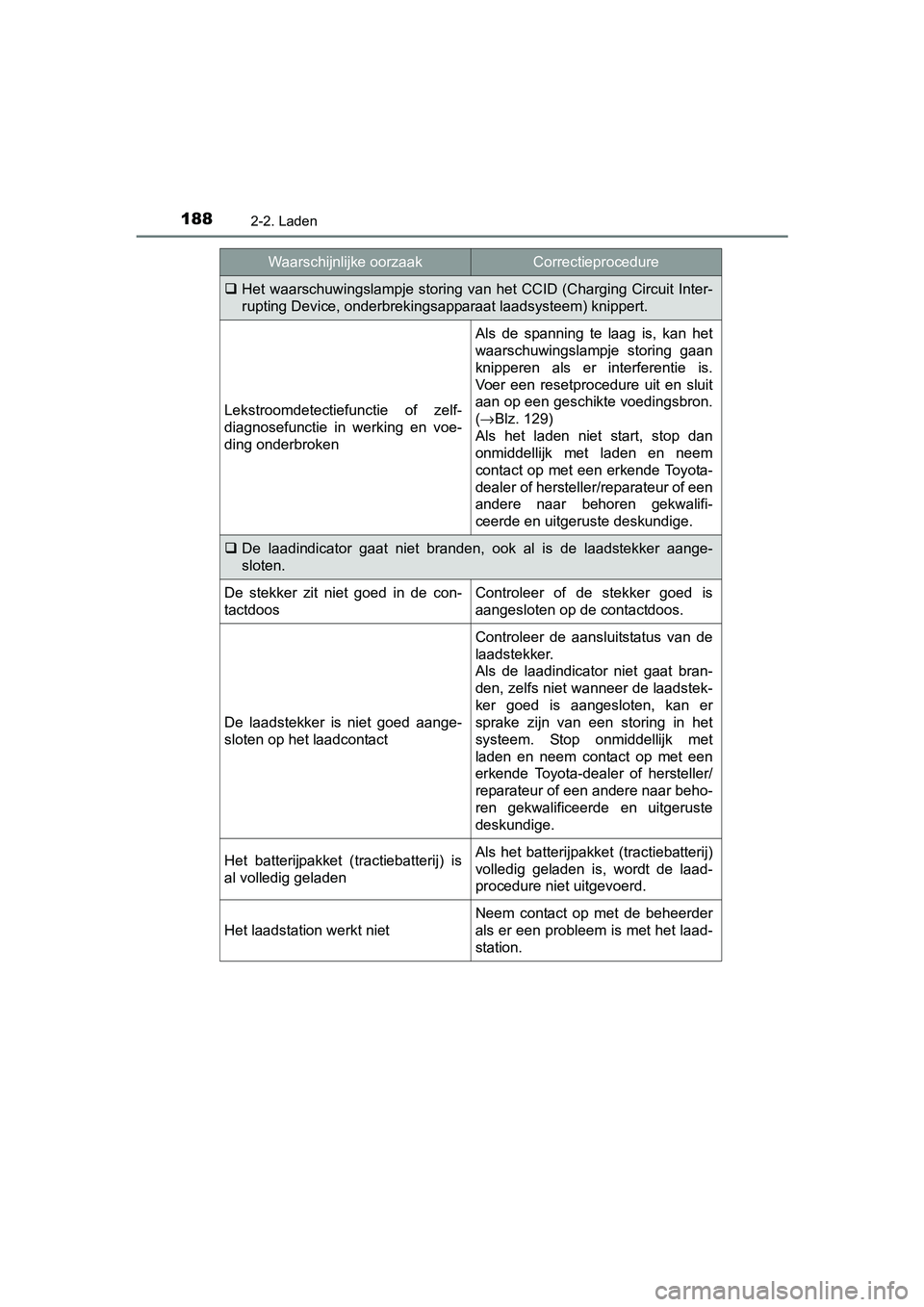

Wanneer de normale procedure voor laden
niet kan worden uitgevoerd
Raadpleeg de volgende tabel en voer de desbetreffende correctie-
procedure uit.
Als het laden niet start, ook al is de normale procedure gevolg d,
controleer dan elk van de onderstaande items.
Als er een waarschuwingsmelding verschijnt op het multi-informatie-
display, raadpleeg dan ook Blz. 192.
Wanneer de normale procedure voor laden niet kan worden uit-
gevoerd
Waarschijnlijke oorzaakCorrectieprocedure
 Het controlelampje Power op het CCID (Charging Circuit Interrup ting
Device, onderbrekingsapparaat laadsysteem) gaat niet branden, zelfs
niet als de stekker is aangesloten op een externe voedingsbron.
De stekker is niet goed aangesloten
op de contactdoosControleer of de stekker goed is
aangesloten op de contactdoos.
De elektriciteit is uitgevallen
Voer de laadprocedure nogmaals uit
als er weer elektriciteit beschikbaar
is.
De op afstand bedienbare schake-
laar is uitgeschakeldSchakel de op afstand bedienbare
schakelaar, indien aanwezig, in.
De zekering in het gebouw is door-
geslagen en de elektriciteit is uitge-
vallen
Controleer of de zekering in orde is
en, als dat het geval is, of de auto
geladen kan worden via een andere
contactdoos.
Als laden mogelijk is, kan de eerste
contactdoos defect zijn. Neem con-
tact op met de beheerder of een
elektricien.
Kortsluiting tussen het CCID (Char-
ging Circuit Interrupting Device,
onderbrekingsappa raat laadsysteem)
en de stekker
Stop onmiddellijk met laden en
neem contact op met een erkende
Toyota-dealer of hersteller/repara-
teur of een andere naar behoren
gekwalificeerde en uitgeruste des-
kundige.
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 187 Tuesday, January 2, 2018 2:59 PM

1882-2. Laden
PRIUS PHV_OM_OM47C18E_(EE)
Het waarschuwingslampje storing van het CCID (Charging Circuit Inter-
rupting Device, onderbrekingsapparaat laadsysteem) knippert.
Lekstroomdetectiefunctie of zelf-
diagnosefunctie in werking en voe-
ding onderbroken
Als de spanning te laag is, kan het
waarschuwingslampje storing gaan
knipperen als er interferentie is.
Voer een resetprocedure uit en sluit
aan op een geschikte voedingsbron.
( → Blz. 129)
Als het laden niet start, stop dan
onmiddellijk met laden en neem
contact op met een erkende Toyota-
dealer of hersteller/reparateur of een
andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
 De laadindicator gaat niet branden, ook al is de laadstekker aa nge-
sloten.
De stekker zit niet goed in de con-
tactdoosControleer of de stekker goed is
aangesloten op de contactdoos.
De laadstekker is niet goed aange-
sloten op het laadcontact
Controleer de aansluitstatus van de
laadstekker.
Als de laadindicator niet gaat bran-
den, zelfs niet wanneer de laadstek-
ker goed is aangesloten, kan er
sprake zijn van een storing in het
systeem. Stop onmiddellijk met
laden en neem contact op met een
erkende Toyota-dealer of hersteller/
reparateur of een andere naar beho-
ren gekwalificeerde en uitgeruste
deskundige.
Het batterijpakket (tractiebatterij) is
al volledig geladenAls het batterijpakket (tractiebatterij)
volledig geladen is, wordt de laad-
procedure niet uitgevoerd.
Het laadstation werkt niet
Neem contact op met de beheerder
als er een probleem is met het laad-
station.
Waarschijnlijke oorzaakCorrectieprocedure
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 188 Tuesday, January 2, 2018 2:59 PM
