2018 TOYOTA PRIUS PLUG-IN HYBRID sensor

INHOUDSOPGAVE4
PRIUS PHV_OM_OM47C18E_(EE)5-5. Gebruik van de
ondersteunende systemen
Toyota Safety Sense .........385
PCS (Pre-Crash Safety-systeem)...............397
LDA (Lane Departure Alert met stuurregeling) ...409
RSA (Road Sign Assist).....419
Dynamic Radar Cruise Control met volledig
snelheidsbereik................424
Rijmodusselectie- schakelaar .......................439
Snelheidsbegrenzer ...........441
BSM (Blind Spot Monitor) .........444
• De Blind Spot Monitor-functie ...............452
• De Rear Crossing Traffic Alert-functie ........456
Toyota Parking Assist-sensor ...................461
Intelligent Clearance Sonar ...............................472
S-IPA (Simple Intelligent Parking Assist-systeem) ..485
Ondersteunende systemen .........................520
5-6. Rijtips Rijden in de winter .............527 6-1. Gebruik van de
airconditioning en de
achterruitverwarming
Automatische airconditioning ................. 532
Op afstand bedienbare airconditioning ................. 544
Stoelverwarming ............... 548
6-2. Gebruik van de interieurverlichting
Overzicht interieurverlichting ........... 550
• Interieurverlichting voor ............................... 551
• Leeslampjes voor .......... 551
• Interieurverlichting achter ............................ 552
6-3. Gebruik van de opbergmogelijkheden
Overzicht van opbergmogelijkheden...... 553
• Dashboardkastje ........... 554
• Consolevak ................... 554
• Bekerhouders ............... 555
• Fleshouders/
portiervakken ................ 556
• Extra opbergvakken ...... 557
Voorzieningen in de bagageruimte ......... 558
6Voorzieningen
in het interieur
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 4 Tuesday, January 2, 2018 2:59 PM

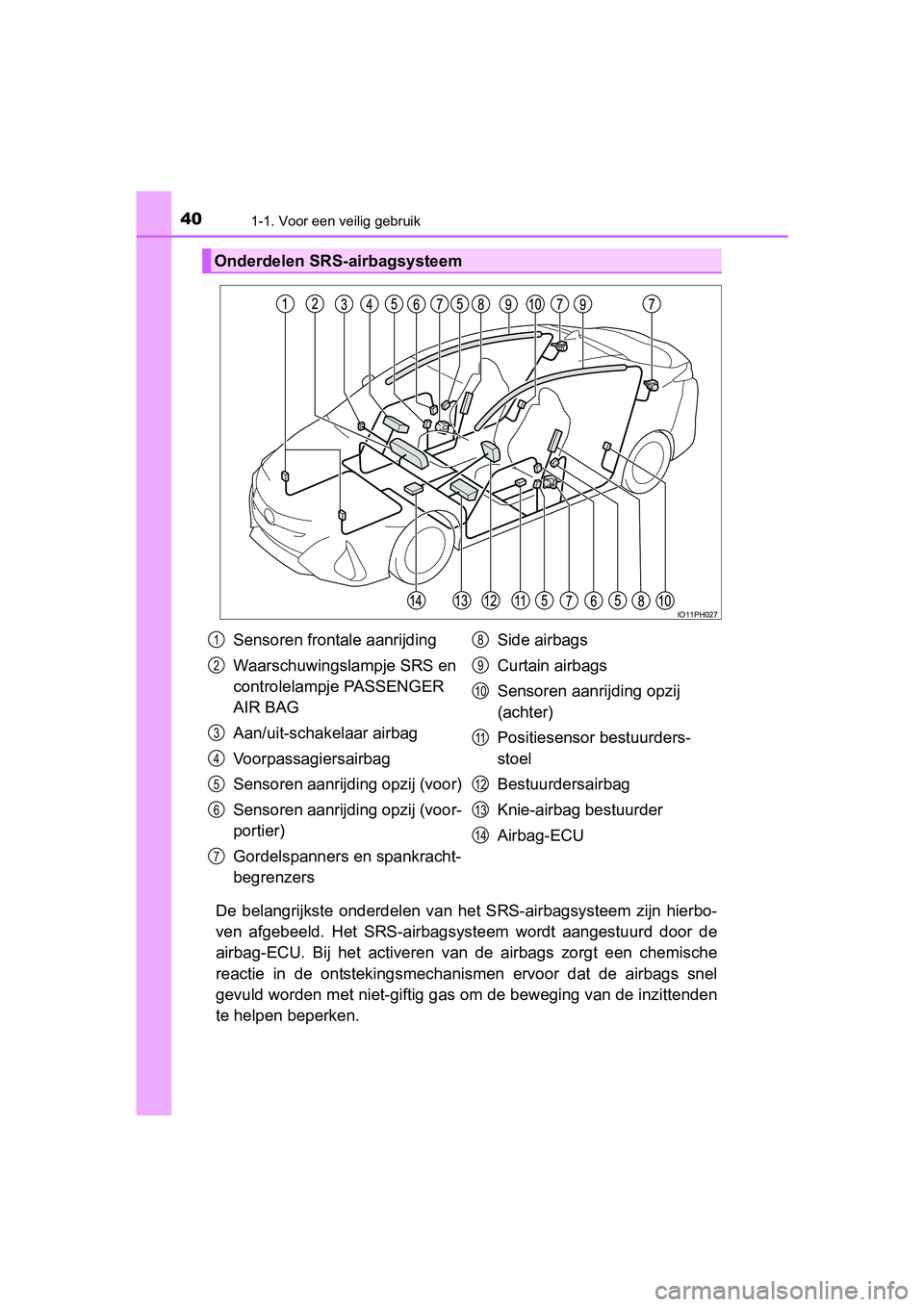

401-1. Voor een veilig gebruik
PRIUS PHV_OM_OM47C18E_(EE)
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS -airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemisch e
reactie in de ontstekingsmechanismen ervoor dat de airbags snel
gevuld worden met niet-giftig gas om de beweging van de inzitte nden
te helpen beperken.
Onderdelen SRS-airbagsysteem
IO11PH027
Sensoren frontale aanrijding
Waarschuwingslampje SRS en
controlelampje PASSENGER
AIR BAG
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Sensoren aanrijding opzij (voor)
Sensoren aanrijding opzij (voor-
portier)
Gordelspanners en spankracht-
begrenzers Side airbags
Curtain airbags
Sensoren aanrijding opzij
(achter)
Positiesensor bestuurders-
stoel
Bestuurdersairbag
Knie-airbag bestuurder
Airbag-ECU1
2
3
4
5
6
7
8
9
10
11
12
13
14
PRIUS PHV_OM_OM47C18E_(EE).book Page 40 Tuesday, January 2, 2
018 2:59 PM

87
1
1-3. Antidiefstalsysteem
PRIUS PHV_OM_OM47C18E_(EE)
Veiligheid en beveiliging
Super vergrendeling∗
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Met de instapfunctie:
Raak het sensorgedeelte van de b uitenportiergreep binnen 5 secon-
den 2 keer aan.
Met de afstandsbediening:
Druk 2 keer binnen 5 seconden op
.
Bij gebruik van de instapfunct ie: Houd de buitenportiergreep va st.
Bij gebruik van de afstandsbediening: Druk op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel v an buitenaf als van binnenuit
onmogelijk te maken.
IO13PH004
,QVFKDNHOHQYDQGH\
VXSHUYHUJUHQGHOLQJ
8LWVFKDNHOHQYDQGHVXSHUYHUJUHQGHOLQJ
WAARSCHUWING
■ Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen word en
geopend.
PRIUS PHV_OM_OM47C18E_(EE).book Page 87 Tuesday, January 2, 2 018 2:59 PM

881-3. Antidiefstalsysteem
PRIUS PHV_OM_OM47C18E_(EE)
Alar m∗
Met licht en geluid worden alarmsignalen gegeven wanneer er een
inbraakpoging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de
volgende omstandig heden geactiveerd:
● Een vergrendeld portier of vergrendelde achterklep wordt op een
andere manier ontgrendeld of geopend dan met de instapfunctie o f
de afstandsbediening. (De portieren zullen automatisch opnieuw
worden vergrendeld.)
● De motorkap wordt geopend.
● Indien aanwezig, signaleert de inbraaksensor een beweging in de
auto. (Iemand dring t de auto binnen.)
Sluit de portieren en de achterklep
en vergrendel alle portieren met
de instapfunctie of de afstandsbe-
diening. Na 30 seconden wordt
het systeem automatisch inge-
schakeld.
Het systeem is ingeschakeld zodra
het controlelampje niet meer con-
stant brandt maar knippert.
Het alarm kan op een van de volgende manieren worden gedeacti-
veerd.
● Ontgrendel de portieren met de instapfunctie of de afstandsbedi e-
ning.
● Schakel het hybridesysteem in. (Het alarm wordt na enkele secon -
den gedeactiveerd of uitgeschakeld.)
∗: Indien aanwezig
Het alarm
Inschakelen van het alarmsysteem
Deactiveren of uitschakelen van het alarm
PRIUS PHV_OM_OM47C18E_(EE).book Page 88 Tuesday, January 2, 2 018 2:59 PM

911-3. Antidiefstalsysteem
1
PRIUS PHV_OM_OM47C18E_(EE)
Veiligheid en beveiliging
De inbraaksensor signaleert indringers of een beweging in de auto.
Dit systeem is ontworpen om diefstal te voorkomen, maar een opt i-
male beveiliging tegen elke vorm van inbraak kan niet worden gega-
randeerd.
■Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt de inbraaksensor automa-
tisch ingesteld. ( →Blz. 88)
■Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende voorwerpen in de auto achterlaat,
moet u ervoor zorgen dat u de inbraaksensor uitschakelt voordat u
het alarm instelt, omdat deze sensor reageert op bewegingen bin -
nen in de auto.
Zet het contact UIT.
Er wordt gedurende ongeveer 4 seconden een melding weergegeven
op het multi-informatiedisplay waarin u wordt gevraagd of u de inbraak-
sensor wilt uitschakelen.
Druk op of van de
bedieningstoetsen van het
stuurwiel, selecteer “Yes” (ja)
en druk vervolgens op .
Als er gedurende ongeveer 5 s
geen handeling wordt uitge-
voerd, dooft de melding automa-
tisch en wordt de inbraaksensor
niet uitgeschakeld.
De inbraaksensor zal iedere keer dat het contact AAN wordt geze t, wor-
den ingeschakeld.
Inbraaksensor (indien aanwezig)
1
2
PRIUS PHV_OM_OM47C18E_(EE).book Page 91 Tuesday, January 2, 2 018 2:59 PM

921-3. Antidiefstalsysteem
PRIUS PHV_OM_OM47C18E_(EE)
■Als de melding waarin u wordt gevraagd of u de inbraaksensor wilt uit-
schakelen niet wordt weergegeven
De melding wordt mogelijk niet weergegeven als er een andere me lding
wordt weergegeven. Zet in dat geval het contact AAN, volg de in structies op
het display en zet het contact weer UIT.
■ Uitschakelen en automatisch opnieuw inschakelen van de inbraaks en-
sor
● Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksensor is uit-
geschakeld.
● Druk op de startknop of ontgrendel de portieren met de instapfu nctie of de
afstandsbediening om de inbraaksensor opnieuw in te schakelen.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het
alarmsysteem is uitgeschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
• Het bewegen van mensen buiten de auto
●
Er bevinden zich nog personen of huis-
dieren in de auto.
● Er is een zijruit geopend.
In dit geval registreert de sensor moge-
lijk het volgende:
• Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals
de inbraaksensoren van andere
auto's
IO13PH005
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kle-
ding aan kledinghaakjes, in de auto.
IO13PH007
PRIUS PHV_OM_OM47C18E_(EE).book Page 92 Tuesday, January 2, 2 018 2:59 PM

931-3. Antidiefstalsysteem
1
PRIUS PHV_OM_OM47C18E_(EE)
Veiligheid en beveiliging
●De auto staat in een wasstraat of een hogedruk-wasinstallatie.
● De auto is blootgesteld aan schokken die het gevolg zijn van ha gel, onweer
of andere van buitenaf komende herhaalde schokken of trillingen .
●
De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
● Er wordt ijs of sneeuw van de auto ver-
wijderd, waardoor de auto herhaaldelijk
wordt blootgesteld aan schokken of tril-
lingen.
OPMERKING
■Ervoor zorgen dat de i nbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en d e stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder go ed.
IO13PH008
IO13PH009
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
PRIUS PHV_OM_OM47C18E_(EE).book Page 93 Tuesday, January 2, 2 018 2:59 PM

1102-1. Plug-in hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE)
Er zijn ventilatieopeningen aan-
wezig aan beide zijden van de
rugleuning achter voor de koeling
van het batterijpakket (tractiebat-
terij). Als deze ventilatieopenin-
gen worden afgedekt, kan het
batterijpakket (tractiebatterij) over-
verhit raken, waardoor het door
het batterijpakket (tractiebatterij)
geleverde vermogen afneemt.
Het uitschakelsysteem voor noodgev allen zorgt ervoor dat het hoog-
spanningssysteem en de brandstof pomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleer d, om de kans op kortsluiting en
brandstoflekkage tot een minimum te beperken. Als het uitschakelsys-
teem voor noodgevallen in werking is getreden, kunt u uw auto niet
meer starten. Neem voor het her starten van het hybridesysteem c on-
tact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
Als er een storing in het hybri desysteem optreedt, of als het systeem
onjuist wordt bediend, wordt aut omatisch een melding weergegeven.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de aanwij-
zingen op.
Ventilatieopeningen batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmeld ing hybridesysteem
PRIUS PHV_OM_OM47C18E_(EE).boo k Page 110 Tuesday, January 2, 2018 2:59 PM
