Numer identyfikacyjny pojazdu
Numer identyfikacyjny pojazdu (VIN) stanowi legalne oznaczenie
pojazdu. Jest to podstawowy numer identyfikacyjny samochodu,
wymagany przy jego rejestracji.
Numer identyfikacyjny pojazdu
umieszczony jest z lewej strony
na górnej powierzchni deski
rozdzielczej.
Numer identyfikacyjny pojazdu
wybity jest pod przednim pra-
wym fotelem.
Numer identyfikacyjny pojazdu
podany jest równie˝ na tablicz-
ce znamionowej.
9-1. Dane techniczne713
9
Informacje techniczne
Identyfikacja samochodu
20 C-HR HV OM10576E 13/6/18 8:53 Page 713 (Black plate)

Numer silnika
Numer silnika wybity jest na
bloku silnikowym w miejscu po-
kazanym poni˝ej.
7149-1. Dane techniczne
Silnik
Model 2ZR-FXE
Ty p
4-cylindrowy, rz´dowy, 4-suwowy, o zap∏onie iskrowym
Ârednica i skok t∏oka 80,5 x 88,3 mm
PojemnoÊç
1798 cm
3
Luzy zaworowe
Automatyczna regulacja
20 C-HR HV OM10576E 13/6/18 8:53 Page 714 (Black plate)

9-1. Dane techniczne715
9
Informacje techniczne
Silnik elektryczny (trakcyjny)
Akumulator trakcyjny
Ty p
Niklowo-wodorkowy
Napi´cie
7,2 V/modu∏
PojemnoÊç
6,5 Ah
Liczba ogniw
28 modu∏ów
Napi´cie ca∏kowite
201,6 V Ty p
Synchroniczny z magnesem sta∏ym
Maksymalna moc
53 kW
Maksymalny moment
obrotowy163 Nm

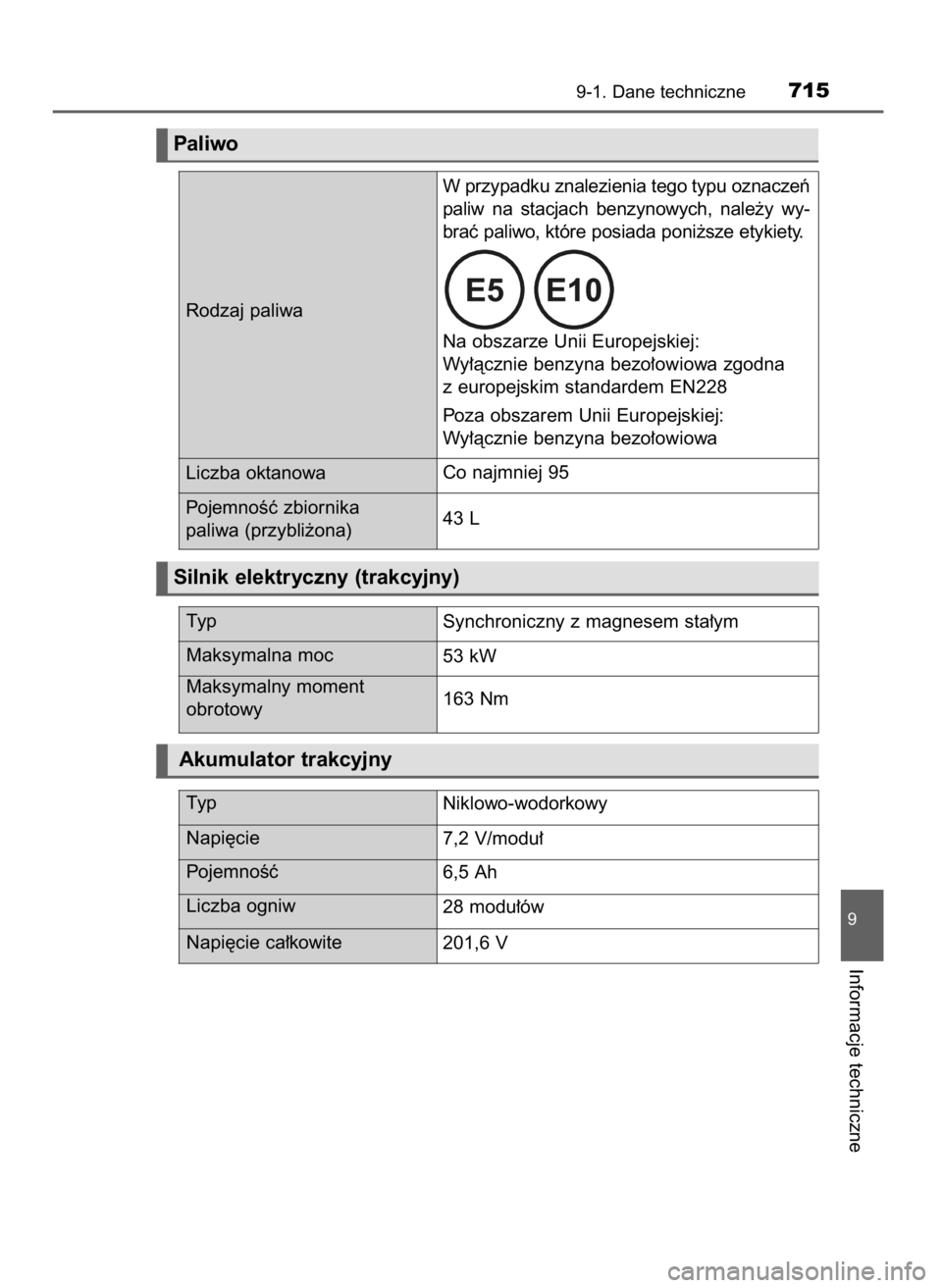

Paliwo
W przypadku znalezienia tego typu oznaczeƒ
paliw na stacjach benzynowych, nale˝y wy-
braç paliwo, które posiada poni˝sze etykiety.
Na obszarze Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa zgodna
z europejskim standardem EN228
Poza obszarem Unii Europejskiej:
Wy∏àcznie benzyna bezo∏owiowa
Co najmniej 95
43 L Liczba oktanowa
PojemnoÊç zbiornika
paliwa (przybli˝ona) Rodzaj paliwa
20 C-HR HV OM10576E 13/6/18 8:53 Page 715 (Black plate)

*: Obj´toÊç oleju jest przybli˝onà war toÊcià potrzebnà do wymiany. Poziom
oleju nale˝y sprawdzaç miarkà po wczeÊniejszym rozgrzaniu i wy∏àczeniu
silnika, i odczekaniu ponad 5 minut.
Dobór oleju silnikowego
Silnik samochodu jest fabrycznie nape∏niony olejem „Toyota Genuine
Motor Oil”. Zalecane jest stosowanie oleju silnikowego „Toyota Genuine
Motor Oil”. Dopuszczalne jest stosowanie odpowiedniej jakoÊci oleju
silnikowego innej marki.
Gatunek oleju:
0W-20, 5W-30 i 10W-30:
ACEA A5/B5 lub A5/B5 i A1/B1 lub olej wielosezonowy API ze
specyfikacjà SL „Energy-Conserving”, SM „Energy-Conserving”, SN
„Resource-Conserving” lub olej wielosezonowy z cer tyfikatem ILSAC
15W-40:
Olej wielosezonowy API SL, SM lub SN
Zalecana lepkoÊç oleju (SAE):
Silnik samochodu jest fabrycznie
nape∏niony olejem o lepkoÊci
SAE 0W-20, zapewniajàcym
najni˝sze zu˝ycie paliwa i dobre
w∏asnoÊci rozruchowe w niskich
temperaturach.
Je˝eli olej SAE 0W-20 nie jest
dost´pny, mo˝na zastosowaç
olej SAE 5W-30. Jednak pod-
czas kolejnej wymiany oleju
silnikowego powinien zostaç
zastàpiony olejem SAE 0W-20.
W przypadku u˝ycia oleju silnikowego o lepkoÊci SAE 10W-30 lub
wy˝szej, przy bardzo niskich temperaturach otoczenia mogà wystà-
piç trudnoÊci z rozruchem silnika, dlatego zalecany jest olej o lepkoÊci
SAE 0W-20 lub 5W-30.
7169-1. Dane techniczne
Obj´toÊç oleju
(podczas wymiany – przybli˝ona*)
Z filtrem 4,2 L
Bez filtra 3,9 L
Uk∏ad smarowania silnika
Przewidywany zakres temperatur
otoczenia w okresie do nast´pnej
wymiany oleju silnikowego.
20 C-HR HV OM10576E 13/6/18 8:53 Page 716 (Black plate)

LepkoÊç oleju (0W-20 wyjaÊniona jest jako przyk∏ad):
• Oznaczenie lepkoÊci 0W w oznaczeniu 0W-20 okreÊla cech´ ole-
ju determinujàcà ∏atwoÊç niskotemperaturowego rozruchu silnika.
Olej z ni˝szym oznaczeniem liczbowym przed literà W zapewnia
lepsze w∏asnoÊci rozruchowe w niskich temperaturach.
• Liczba 20 w oznaczeniu 0W-20 odnosi si´ do lepkoÊci wysokotempe-
raturowej. Olej z wy˝szym oznaczeniem liczbowym wykazuje wi´kszà
stabilnoÊç w∏asnoÊci w wysokich temperaturach i jest odpowiedni do
jazdy z du˝ymi pr´dkoÊciami lub maksymalnym obcià˝eniem.
Oznakowania na opakowaniach olejów silnikowych:
Na opakowaniach niektórych olejów silnikowych umieszczany jest
jeden lub oba rodzaje zastrze˝onych znaków API, pomagajàc wybraç
odpowiedni produkt.
Symbol klasy jakoÊci wed∏ug
API
Górna cz´Êç: Napis „API SE-
RVICE SN” Êwiadczy o oznacze-
niu klasy jakoÊci wed∏ug Amery-
kaƒskiego Instytutu Nafty (API).
Ârodkowa cz´Êç: Napis „SAE
0W-20” oznacza klas´ lepkoÊci
wed∏ug SAE.
Dolna cz´Êç: Napis „Resource Conserving” oznacza, ˝e olej ma w∏aÊciwo-
Êci obni˝ajàce zu˝ycie paliwa i niezagra˝ajàce Êrodowisku naturalnemu.
Znak cer tyfikatu ILSAC
Znak cer tyfikatu Mi´dzynarodowego Komitetu Normowania i Atestacji
Ârodków Smarnych (ILSAC) znajduje si´ na przedniej stronie pojemni-
ka z olejem.
9-1. Dane techniczne717
9
Informacje techniczne
20 C-HR HV OM10576E 13/6/18 8:53 Page 717 (Black plate)

*: Obj´toÊç p∏ynu jest war toÊcià przybli˝onà.
Je˝eli konieczne jest uzupe∏nienie p∏ynu, nale˝y skontaktowaç si´ z auto-
ryzowanà stacja obs∏ugi Toyoty lub innym specjalistycznym warsztatem.
7189-1. Dane techniczne
Uk∏ad ch∏odzenia silnika
Uk∏ad zap∏onowy (Êwiece zap∏onowe)
PojemnoÊç*
Rodzaj p∏ynu
ch∏odzàcegoSilnik
spalinowy
(o zap∏onie
iskrowym)5,4 L
Producent
DENSO FC16HR-CY9
Odst´p elektrod
0,9 mm Sterownik
mocy1,4 L
Nale˝y stosowaç jeden z wyszczególnionych
poni˝ej:
• „Toyota Super Long Life Coolant”
• Podobnej jakoÊci niskokrzepnàcy roztwór na
bazie glikolu etylenowego, niezawierajàcy krze-
mianów, amin, azotynów ani boranów i wytwa-
rzany z wykorzystaniem technologii wysoce
trwa∏ych hybrydowych kwasów organicznych.
Uk∏adu ch∏odzenia silnika nie wolno nape∏niaç
samà wodà.
Âwiece zap∏onowe z elektrodà irydowà
Mo˝na u˝ywaç wy∏àcznie Êwiec zap∏onowych z elektrodà irydowà. Nie wolno
regulowaç odst´pu elektrod.
20 C-HR HV OM10576E 13/6/18 8:53 Page 718 (Black plate)

*: Obj´toÊç p∏ynu jest przybli˝onà war toÊcià potrzebnà do wymiany.
W razie koniecznoÊci wymiany p∏ynu nale˝y zwróciç si´ do autoryzowanej
stacji obs∏ugi Toyoty lub innego specjalistycznego warsztatu.
9-1. Dane techniczne719
9
Informacje techniczne
Instalacja elektryczna
Hybrydowa przek∏adnia nap´dowa
P∏yn do przek∏adni nap´dowej
Zastosowanie do przek∏adni nap´dowej innego Êrodka ni˝ oryginalny p∏yn
„Toyota Genuine ATF WS” mo˝e spowodowaç obni˝enie sprawnoÊci zmiany
prze∏o˝eƒ, blokowanie prze∏o˝eƒ, któremu towarzyszyç b´dà wibracje,
a w skrajnym przypadku mo˝e doprowadziç nawet do uszkodzenia prze-
k∏adni nap´dowej.
Akumulator 12-woltowy
Napi´cie w temperaturze
20°C:
G´stoÊç elektrolitu w tempera-
turze 20°C:12,3 V lub wy˝sze
Je˝eli zmierzone napi´cie jest ni˝sze ni˝
powy˝sza war toÊç, nale˝y na∏adowaç
akumulator. (Napi´cie nale˝y sprawdzaç
po minimum 20 minutach od wy∏àczenia
silnika i wszystkich Êwiate∏.)
Co najmniej 1,25
Je˝eli zmierzone napi´cie jest ni˝sze ni˝
powy˝sza war toÊç, nale˝y na∏adowaç
akumulator.
Pràd ∏adowania
¸adowanie przyspieszone
¸adowanie normalneMaks. 15 A
Maks. 5 A
Obj´toÊç p∏ynu*
Rodzaj p∏ynu3,6 L
Toyota Genuine ATF WS
20 C-HR HV OM10576E 13/6/18 8:53 Page 719 (Black plate)

*: Minimalna odleg∏oÊç od pod∏ogi peda∏u naciÊni´tego si∏à 300 N przy pracu-
jàcym hybrydowym uk∏adzie nap´dowym.
óWersje wyposa˝one w opony 16-calowe
7209-1. Dane techniczne
Uk∏ad hamulcowy
Uk∏ad kierowniczy
Zapas odleg∏oÊci peda∏u od
pod∏ogi*119 mm
Skok ja∏owy peda∏u 1–5 mm
Rodzaj p∏ynuSAE J1703 lub FMVSS No. 116 DOT 3 lub
SAE J1704 lub FMVSS No. 116 DOT 4
Luz na kole kierownicy Poni˝ej 30 mm
Rozmiar opony 215/65R16 98H
Przednie
ko∏a
Tylne ko∏a230 kPa (2,3 kG/cm
2lub bara; 33 psi)
Rozmiar obr´czy16 ×6 1/2J
Moment dokr´cenia nakr´tek ko∏a 103 Nm (10,5 kGm) CiÊnienie w ogumieniu
(Zalecana war toÊç
ciÊnienia w zimnym
ogumieniu)
Opony i ko∏a
