2018 TOYOTA AURIS Bruksanvisningar (in Swedish)

4898-2. Åtgärder i en nödsituation
OM12M59SE
8
Om problem uppstår
Trampa ned bromspedalen.
Tryck sidan med Toyota-emble-
met på den elektroniska nyck-
eln mot startknappen.
När den elektroniska nyckeln
känns av, hörs en summerton och
startknappen kan tryckas till tänd-
ningsläge.
Om det elektroniska lås- och start-
systemet eller startknappen inakti-
veras under en specialinställning
trycks startknappen till radioläge.
Trampa ned bromspedalen hårt och kontrollera att visas på
informationsdisplayen.
Tryck på startknappen.
Om hybridsystemet ändå inte starta r bör du kontakta en auktoriserad
Toyota-återförsäljare eller -verkstad, eller annan verksamhet med
motsvarande kvalifikationer och utrustning.
Starta hybridsystemet
1
2
3
4
OM12M59SE_Auris_HV_TS.book Page 489 Wednesday, September 27, 2017 11:03 AM

4908-2. Åtgärder i en nödsituation
OM12M59SE

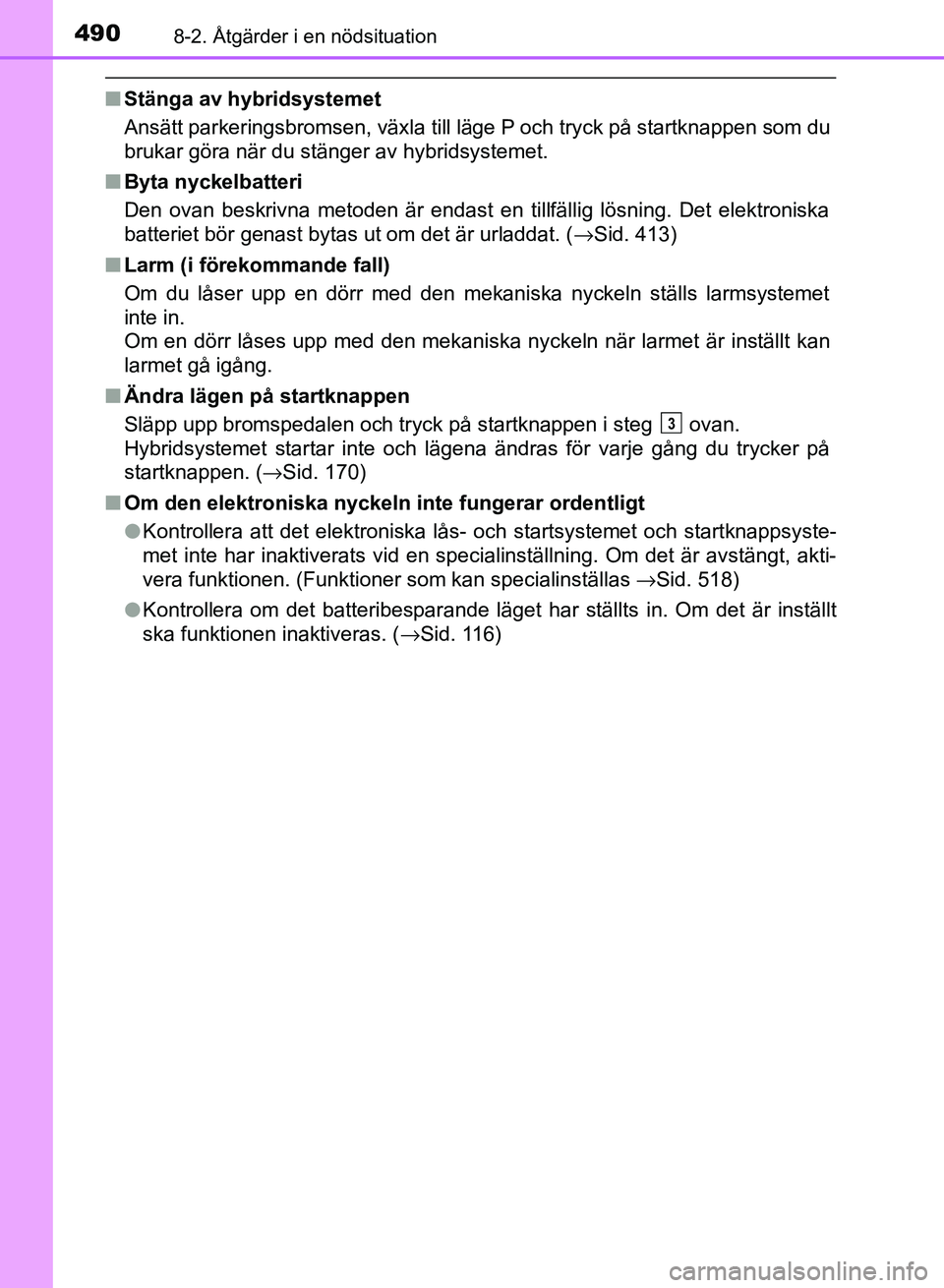

nStänga av hybridsystemet
Ansätt parkeringsbromsen, växla till läge P och tryck på startknappen som du
brukar göra när du stänger av hybridsystemet.
n Byta nyckelbatteri
Den ovan beskrivna metoden är endast en tillfällig lösning. Det elektroniska
batteriet bör genast bytas ut om det är urladdat. ( →Sid. 413)
n Larm (i förekommande fall)
Om du låser upp en dörr med den mekaniska nyckeln ställs larmsystemet
inte in.
Om en dörr låses upp med den mekaniska nyckeln när larmet är inställt kan
larmet gå igång.
n Ändra lägen på startknappen
Släpp upp bromspedalen och tryck på startknappen i steg ovan.
Hybridsystemet startar inte och lägena ändras för varje gång du trycker på
startknappen. ( →Sid. 170)
n Om den elektroniska nyckeln inte fungerar ordentligt
lKontrollera att det elektroniska lås- och startsystemet och startknappsyste-
met inte har inaktiverats vid en specialinställning. Om det är avstängt, akti-
vera funktionen. (Funktioner som kan specialinställas →Sid. 518)
l Kontrollera om det batteribesparande läget har ställts in. Om det är inställt
ska funktionen inaktiveras. ( →Sid. 116)
3
OM12M59SE_Auris_HV_TS.book Page 490 Wednesday, September 27, 2017 11:03 AM

4918-2. Åtgärder i en nödsituation
OM12M59SE
8
Om problem uppstår

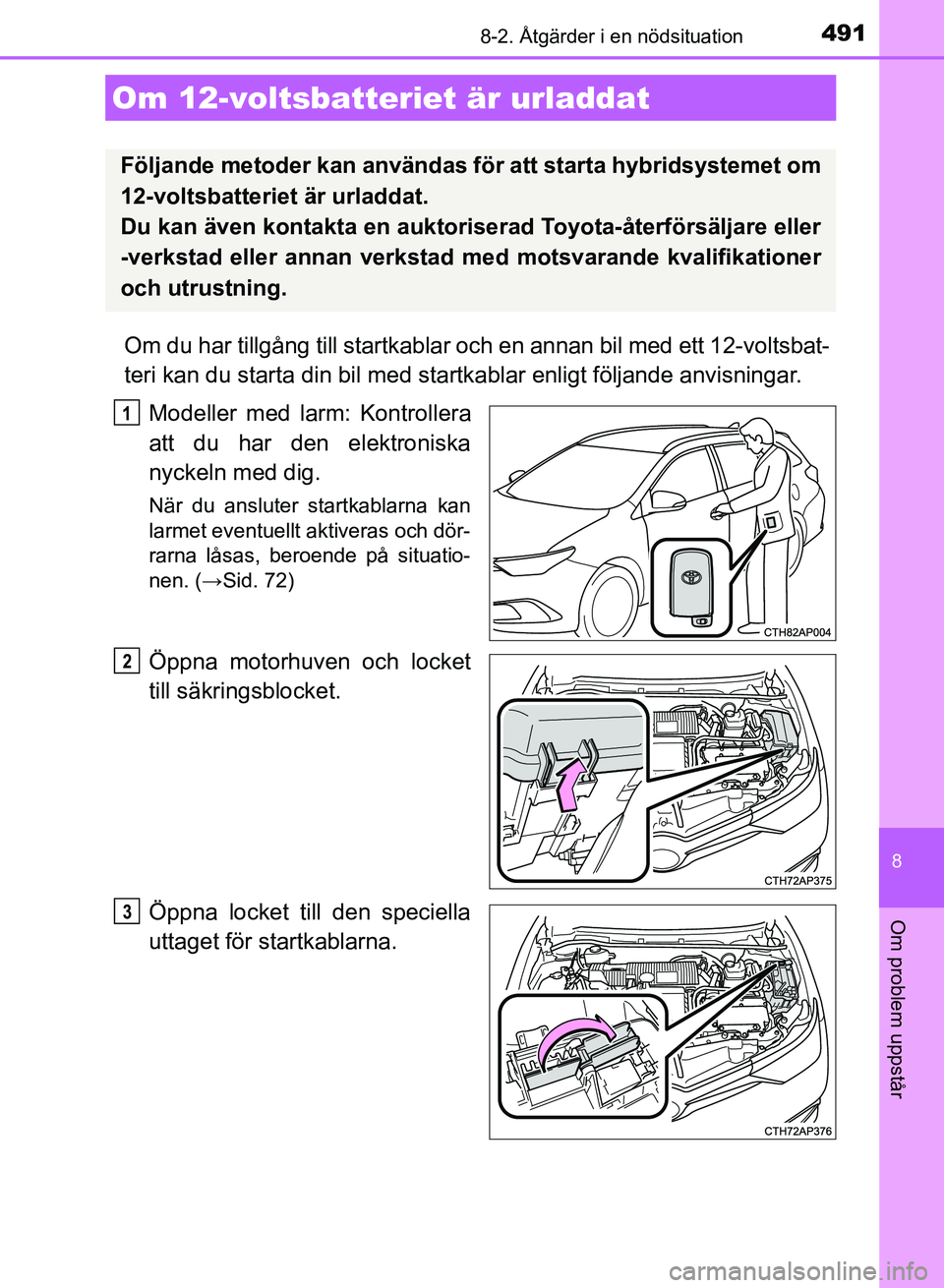

Om du har tillgång till startkablar och en annan bil med ett 12-voltsbat-
teri kan du starta din bil med startkablar enligt följande anvisningar.
Modeller med larm: Kontrollera
att du har den elektroniska
nyckeln med dig.
När du ansluter startkablarna kan
larmet eventuellt aktiveras och dör-
rarna låsas, beroende på situatio-
nen. (→Sid. 72)
Öppna motorhuven och locket
till säkringsblocket.
Öppna locket till den speciella
uttaget för startkablarna.
Om 12-voltsbatteriet är urladdat
Följande metoder kan användas för att starta hybridsystemet om
12-voltsbatteriet är urladdat.
Du kan även kontakta en auktoriserad Toyota-återförsäljare eller
-verkstad eller annan verkstad med motsvarande kvalifikationer
och utrustning.
1
12
23
OM12M59SE_Auris_HV_TS.book Page 491 Wednesday, September 27, 2017 11:03 AM

4928-2. Åtgärder i en nödsituation
OM12M59SE

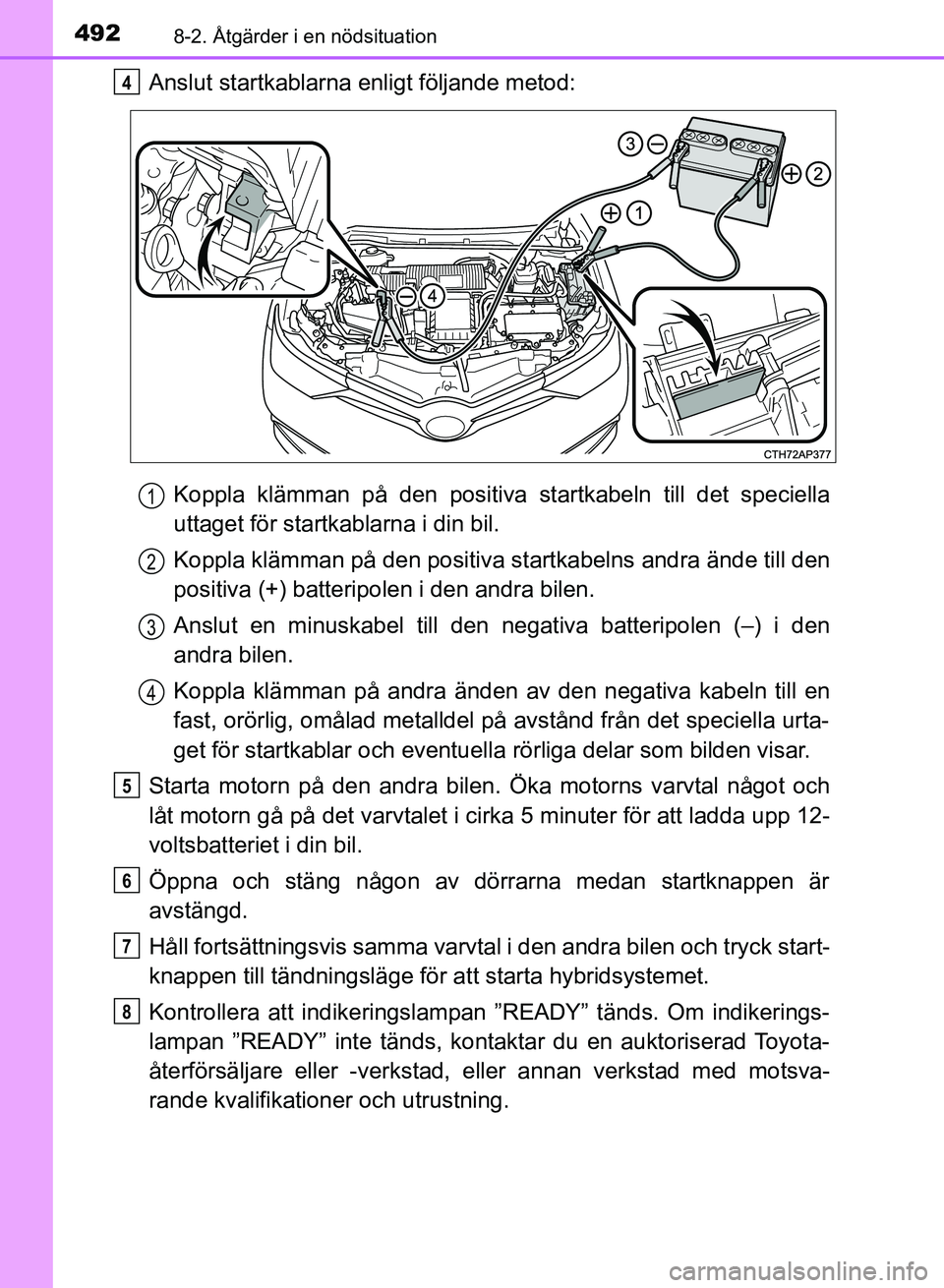

Anslut startkablarna enligt följande metod:Koppla klämman på den positiva startkabeln till det speciella
uttaget för startkablarna i din bil.
Koppla klämman på den positiva startkabelns andra ände till den
positiva (+) batteripolen i den andra bilen.
Anslut en minuskabel till den negativa batteripolen (–) i den
andra bilen.
Koppla klämman på andra änden av den negativa kabeln till en
fast, orörlig, omålad metalldel på avstånd från det speciella urta-
get för startkablar och eventuell a rörliga delar som bilden visar.
Starta motorn på den andra bilen. Öka motorns varvtal något och
låt motorn gå på det varvtalet i cirka 5 minuter för att ladda upp 12-
voltsbatteriet i din bil.
Öppna och stäng någon av dörrarna medan startknappen är
avstängd.
Håll fortsättningsvis samma varvtal i den andra bilen och tryck start-
knappen till tändningsläge för at t starta hybridsystemet.
Kontrollera att indikeringslampan ”READY” tänds. Om indikerings-
lampan ”READY” inte tänds, kontaktar du en auktoriserad Toyota-
återförsäljare eller -verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.4
1
2
3
4
5
6
7
8
OM12M59SE_Auris_HV_TS.book Page 492 Wednesday, September 27, 2017 11:03 AM

4938-2. Åtgärder i en nödsituation
OM12M59SE
8
Om problem uppstår
När bilens hybridsystem har startat ska startkablarna tas bort i mot-
satt ordningsföljd mot hur de anslöts.
Stäng det speciella uttaget för startkablar och sätt tillbaka locket till
säkringsboxen i dess ursprungsläge.
Vid montering, haka först fast säkringsboxens lock på de två bakre
flikarna.
När hybridsystemet har startat bör du låta en auktoriserad Toyota-
återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen snarast möjligt.
nStarta hybridsystemet när 12-voltsbatteriet är urladdat
Hybridsystemet kan inte startas genom att skjuta på bilen.
n Undvik att 12-voltbatteriet laddas ur
lStäng av strålkastarna och ljudanläggningen när hybridsystemet är
avstängt.
l Stäng av elektriska tillbehör som inte behövs medan bilen går med låg has-
tighet en längre stund, t.ex. i trafikstockningar.
n Om 12-voltsbatteriet är borttaget eller urladdat
l Hybridsystemet startar eventuellt inte. (→Sid. 396)
l Om 12-voltsbatteriet är urladdat och växelläget är P går det inte att växla ur
P-läget. I så fall kan bilen inte bogseras utan att båda framhjulen lyfts upp
eftersom framhjulen är spärrade av parkeringsspärren. ( →Sid. 437)
l När 12-voltsbatteriet har anslutits på nytt, starta hybridsystemet, trampa ner
bromspedalen och kontrollera att det går att växla till varje växelläge.
n Ladda 12-voltsbatteriet
Elektriciteten i 12-voltsbatteriet urladdas gradvis, även om bilen inte används,
på grund av naturlig urladdning och de urladdande effekterna av vissa elek-
triska tillbehör. Om en bil får stå under längre perioder kan 12-voltsbatteriet
laddas ur. Hybridsystemet kan då inte startas. (12-voltsbatteriet laddas upp
automatiskt medan hybridsystemet är i gång.)
9
10
OM12M59SE_Auris_HV_TS.book Page 493 Wednesday, September 27, 2017 11:03 AM

4948-2. Åtgärder i en nödsituation
OM12M59SEn

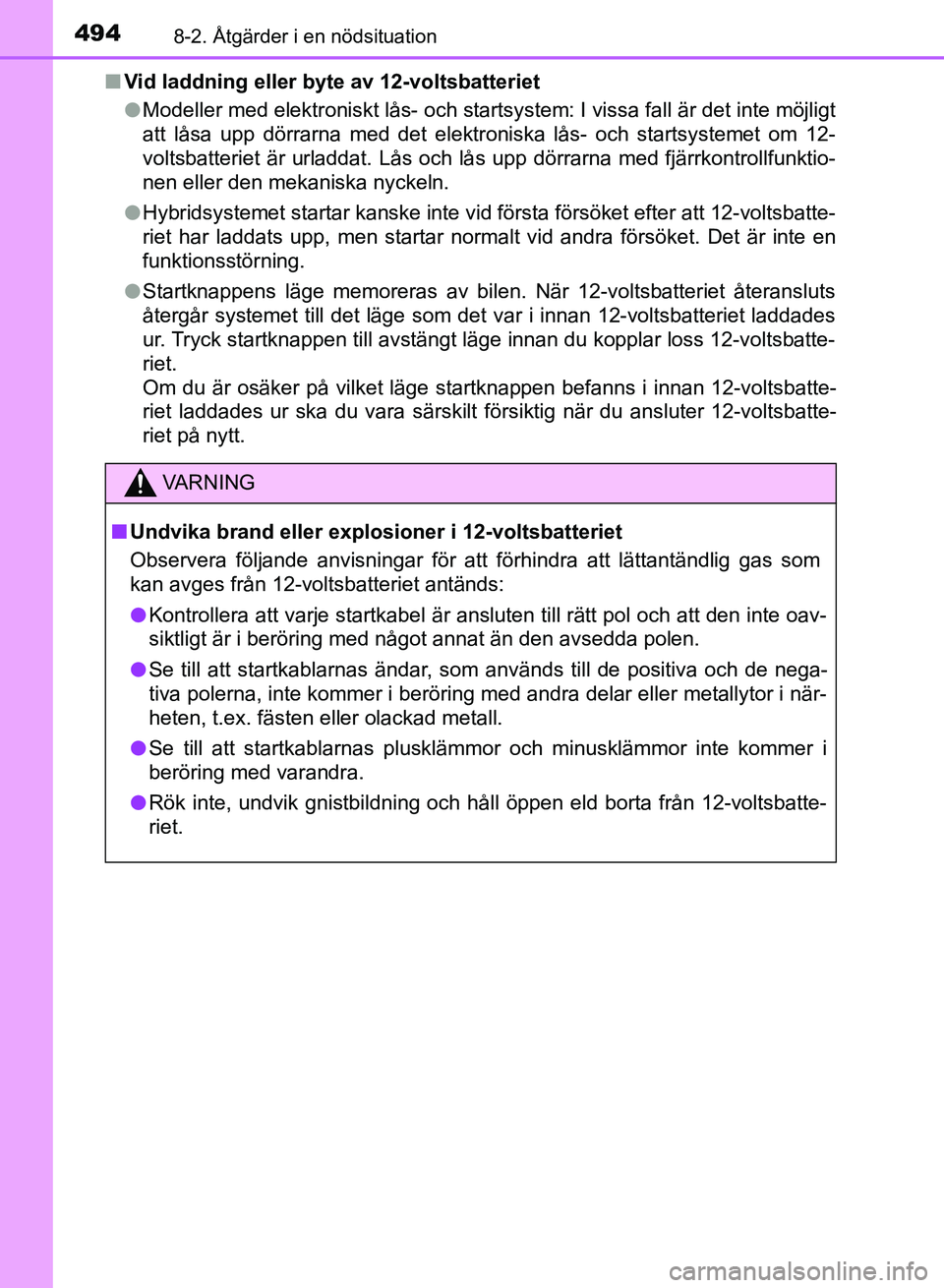

Vid laddning eller byte av 12-voltsbatteriet
lModeller med elektroniskt lås- och startsystem: I vissa fall är det inte möjligt
att låsa upp dörrarna med det elektroniska lås- och startsystemet om 12-
voltsbatteriet är urladdat. Lås och lås upp dörrarna med fjärrkontrollfunktio-
nen eller den mekaniska nyckeln.
l Hybridsystemet startar kanske inte vid första försöket efter att 12-voltsbatte-
riet har laddats upp, men startar normalt vid andra försöket. Det är inte en
funktionsstörning.
l Startknappens läge memoreras av bilen. När 12-voltsbatteriet återansluts
återgår systemet till det läge som det var i innan 12-voltsbatt\
eriet laddades
ur. Tryck startknappen till avstängt läge innan du kopplar loss 12-voltsbatte-
riet.
Om du är osäker på vilket läge startknappen befanns i innan 12-voltsbatte-
riet laddades ur ska du vara särskilt försiktig när du ansluter 12-voltsbatte-
riet på nytt.
VARNING
n Undvika brand eller explosioner i 12-voltsbatteriet
Observera följande anvisningar för att förhindra att lättantä\
ndlig gas som
kan avges från 12-voltsbatteriet antänds:
l Kontrollera att varje startkabel är ansluten till rätt pol och att den inte oav-
siktligt är i beröring med något annat än den avsedda polen.
l Se till att startkablarnas ändar, som används till de positiva och de nega-
tiva polerna, inte kommer i beröring med andra delar eller metallytor i när-
heten, t.ex. fästen eller olackad metall.
l Se till att startkablarnas plusklämmor och minusklämmor inte kommer i
beröring med varandra.
l Rök inte, undvik gnistbildning och håll öppen eld borta från 12-voltsbatte-
riet.
OM12M59SE_Auris_HV_TS.book Page 494 Wednesday, September 27, 2017 11:03 AM

4958-2. Åtgärder i en nödsituation
OM12M59SE
8
Om problem uppstår
VARNING
n 12-voltsbatteri, säkerhetsanvisningar
12-voltsbatteriet innehåller giftig och korrosiv elektrolyt, medan tillhörande
delar innehåller bly och blyföreningar. Observera följande säkerhetsåtgär-
der vid hantering av 12-voltsbatteriet:
l När du arbetar med 12-voltsbatteriet ska du alltid bära skyddsglasögon
och vara försiktig så att ingen batterivätska (syra) kommer i beröring med
hud, kläder eller bilens kaross.
l Luta dig inte över 12-voltsbatteriet.
l Om du får vätska till 12-voltsbatteriet i ögonen eller på huden ska du ome-
delbart skölja bort den med stora mängder vatten samt uppsöka läkare.
Placera en våt svamp eller liknande på det berörda området tills du kan få
läkarhjälp.
l Tvätta alltid händerna när du har hanterat fästet till 12V-batteriet, polerna
och andra delar som är anslutna till batteriet.
l Låt inte barn vistas i närheten av 12-voltsbatteriet.
n Efter laddning av 12-voltsbatteriet
Låt en auktoriserad Toyota-återförsäljare eller -verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning kontrollera 12-voltsbat-
teriet snarast möjligt.
Om ett 12-voltsbatteri håller på att försämras kan det börja avge en illaluk-
tande gas vilket kan ha negativ inverkan på passagerarnas hälsa.
n När 12-voltsbatteriet kopplas in igen
→ Sid. 398
OM12M59SE_Auris_HV_TS.book Page 495 Wednesday, September 27, 2017 11:03 AM

4968-2. Åtgärder i en nödsituation
OM12M59SE
lKylvätskans temperatur ( →Sid. 444) visas på informationsdis-
playen, eller hybridsystemet känns kraftlöst (exempelvis om bilens
hastighet inte ökar).
l ”Hybrid system overheated. Reduc ed output power.” visas på infor-
mationsdisplayen.
l Ånga strömmar ut från under motorhuven.
nOm kylarvätskans temperatur visas på informationsdisplayen
Stanna bilen på en säker plats, stäng av luftkonditioneringen,
stäng därefter av hybridsystemet.
Om du ser ånga:
Lyft försiktigt upp motorhuven när ångan har avtagit.
Om du inte ser ånga:
Lyft försiktigt upp motorhuven.
När hybridsystemet har sval-
nat tillräckligt kan slangarna
och kylaren undersökas med
avseende på läckage. Kylare
Kylfläktar
Om en stor mängd kylarvät-
ska läcker ut ska du omedel-
bart kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Om motorn blir överhettad
Följande kan indikera att bilen överhettas.
Åtgärder
1
2
3
1
2
