2018 TOYOTA AURIS Bruksanvisningar (in Swedish)

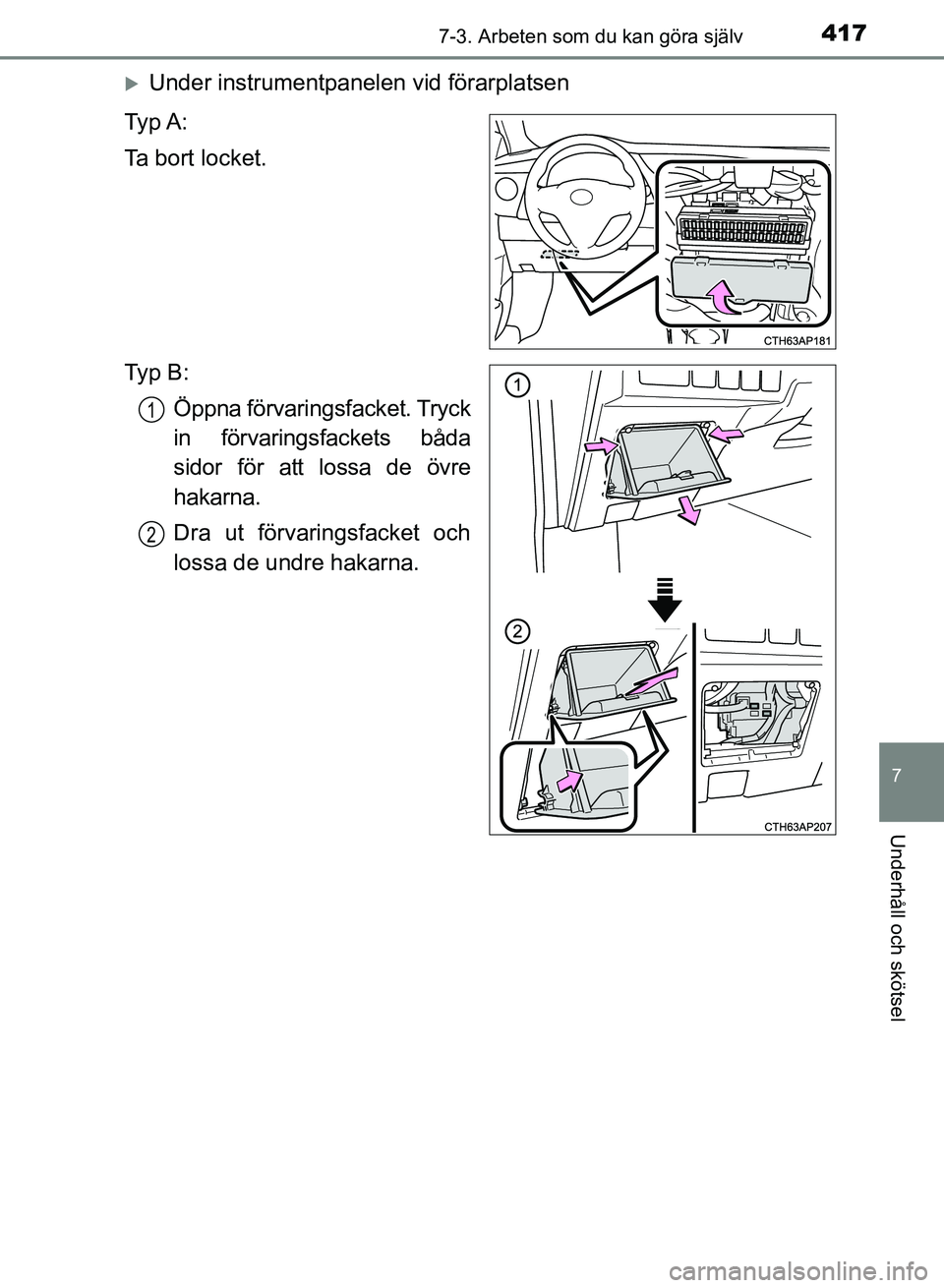

4177-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
Under instrumentpanelen vid förarplatsen
Ty p A :
Ta bort locket.
Ty p B : Öppna förvaringsfacket. Tryck
in förvaringsfackets båda
sidor för att lossa de övre
hakarna.
Dra ut förvaringsfacket och
lossa de undre hakarna.
1
2
OM12M59SE_Auris_HV_TS.book Page 417 Wednesday, September 27, 2017 11:03 AM

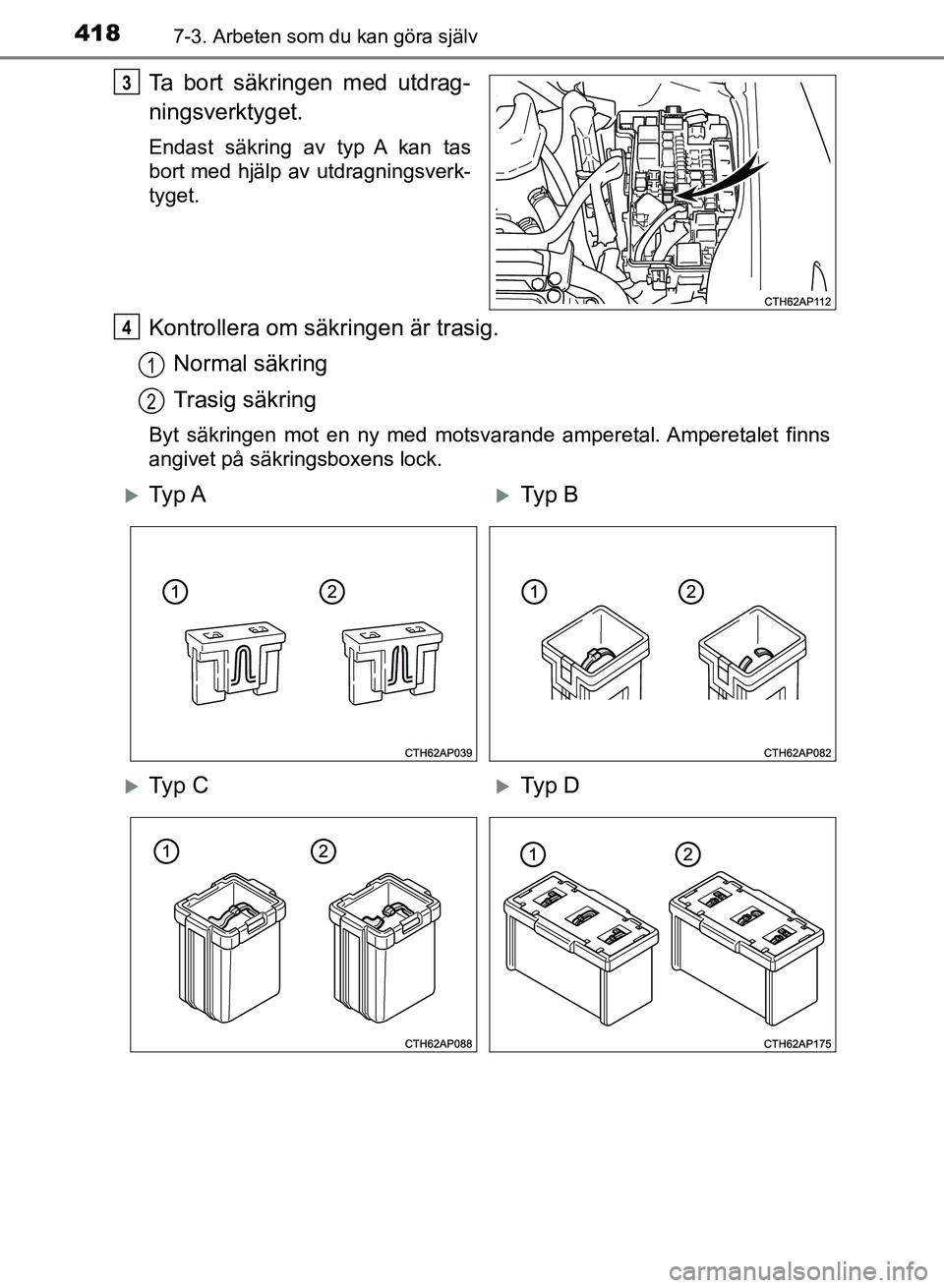

4187-3. Arbeten som du kan göra själv
OM12M59SE
Ta bort säkringen med utdrag-
ningsverktyget.
Endast säkring av typ A kan tas
bort med hjälp av utdragningsverk-
tyget.
Kontrollera om säkringen är trasig.Normal säkring
Trasig säkring
Byt säkringen mot en ny med motsvarande amperetal. Amperetalet finns
angivet på säkringsboxens lock.
3
4
1
2
Ty p ATy p B
Ty p CTy p D
OM12M59SE_Auris_HV_TS.book Page 418 Wednesday, September 27, 2017 11:03 AM

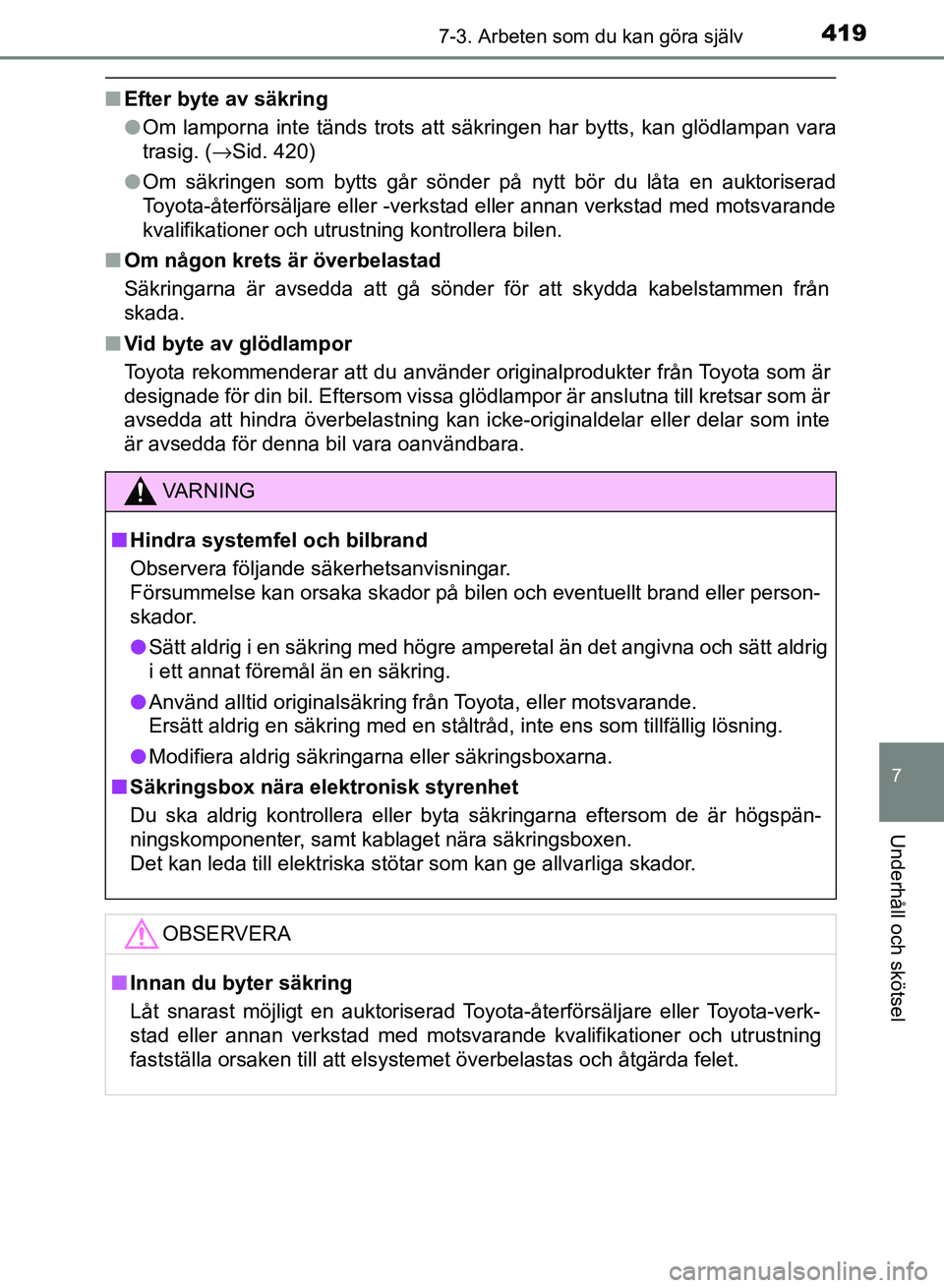

4197-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
nEfter byte av säkring
lOm lamporna inte tänds trots att sä kringen har bytts, kan glödlampan vara
trasig. ( →Sid. 420)
l Om säkringen som bytts går sönder på nytt bör du låta en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
n Om någon krets är överbelastad
Säkringarna är avsedda att gå sönder för att skydda kabelstammen från
skada.
n Vid byte av glödlampor
Toyota rekommenderar att du använder originalprodukter från Toyota som är
designade för din bil. Eftersom vissa glödl ampor är anslutna till kretsar som är
avsedda att hindra överbelastning kan icke-originaldelar eller delar som inte
är avsedda för denna bil vara oanvändbara.
VARNING
n Hindra systemfel och bilbrand
Observera följande säkerhetsanvisningar.
Försummelse kan orsaka skador på bilen och eventuellt brand eller person-
skador.
l Sätt aldrig i en säkring med högre amperetal än det angivna och sätt aldrig
i ett annat föremål än en säkring.
l Använd alltid originalsäkring från Toyota, eller motsvarande.
Ersätt aldrig en säkring med en ståltråd, inte ens som tillf\
ällig lösning.
l Modifiera aldrig säkringarna eller säkringsboxarna.
n Säkringsbox nära elektronisk styrenhet
Du ska aldrig kontrollera eller byta säkringarna eftersom de är högspän-
ningskomponenter, samt kablaget nära säkringsboxen.
Det kan leda till elektriska stötar som kan ge allvarliga skador.
OBSERVERA
nInnan du byter säkring
Låt snarast möjligt en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad eller annan verkstad med motsvarande kvalifikationer och utrustning
fastställa orsaken till att elsystemet överbelastas och åtgärda felet.
OM12M59SE_Auris_HV_TS.book Page 419 Wednesday, September 27, 2017 11:03 AM

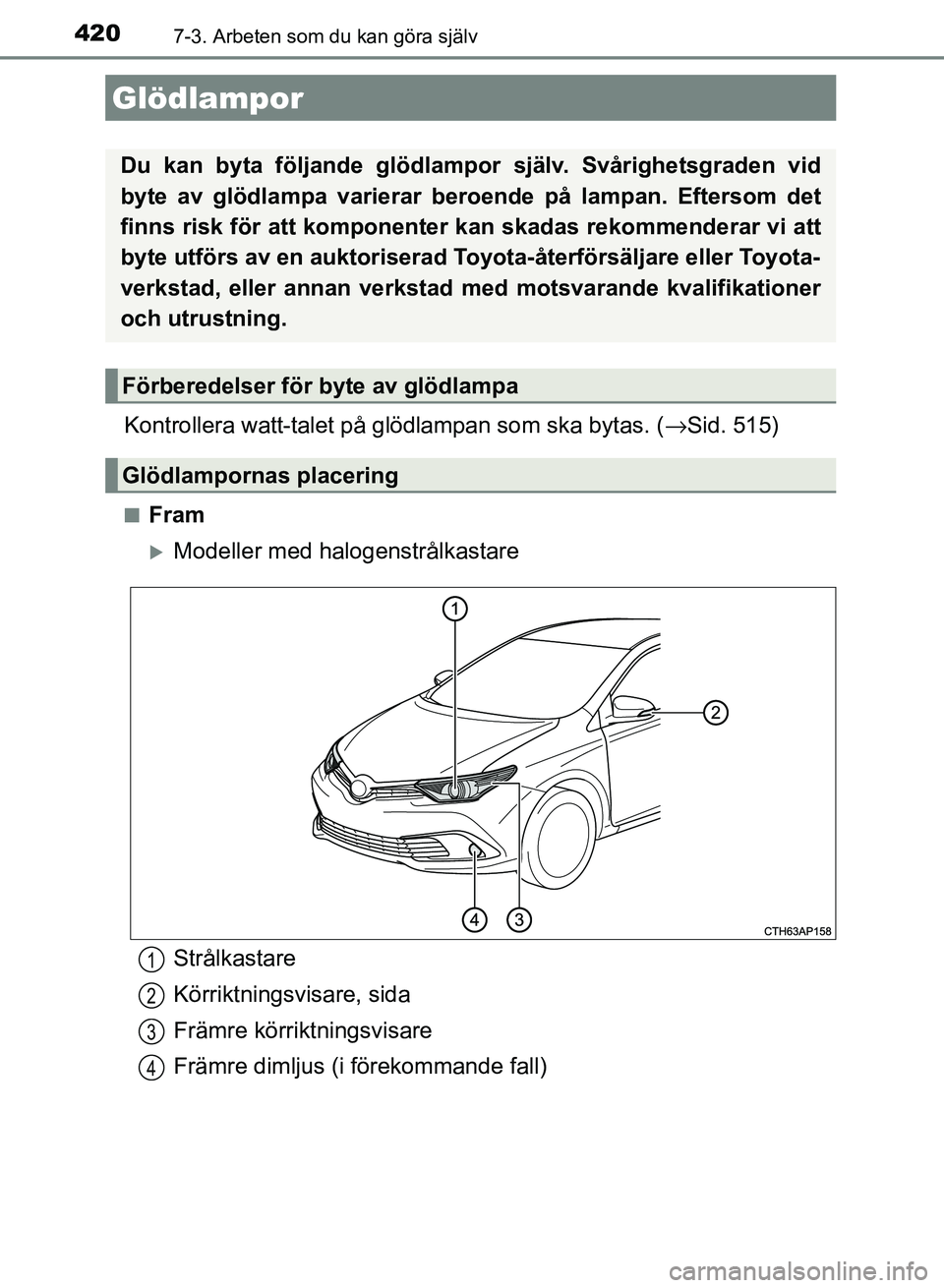

4207-3. Arbeten som du kan göra själv
OM12M59SE
Kontrollera watt-talet på glödlampan som ska bytas. (→Sid. 515)
nFram
Modeller med halogenstrålkastare
Glödlampor
Du kan byta följande glödlampor själv. Svårighetsgraden vid
byte av glödlampa varierar beroende på lampan. Eftersom det
finns risk för att komponenter kan skadas rekommenderar vi att
byte utförs av en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifikationer
och utrustning.
Förberedelser för byte av glödlampa
Glödlampornas placering
Strålkastare
Körriktningsvisare, sida
Främre körriktningsvisare
Främre dimljus (i förekommande fall)1
2
3
4
OM12M59SE_Auris_HV_TS.book Page 420 Wednesday, September 27, 2017 11:03 AM

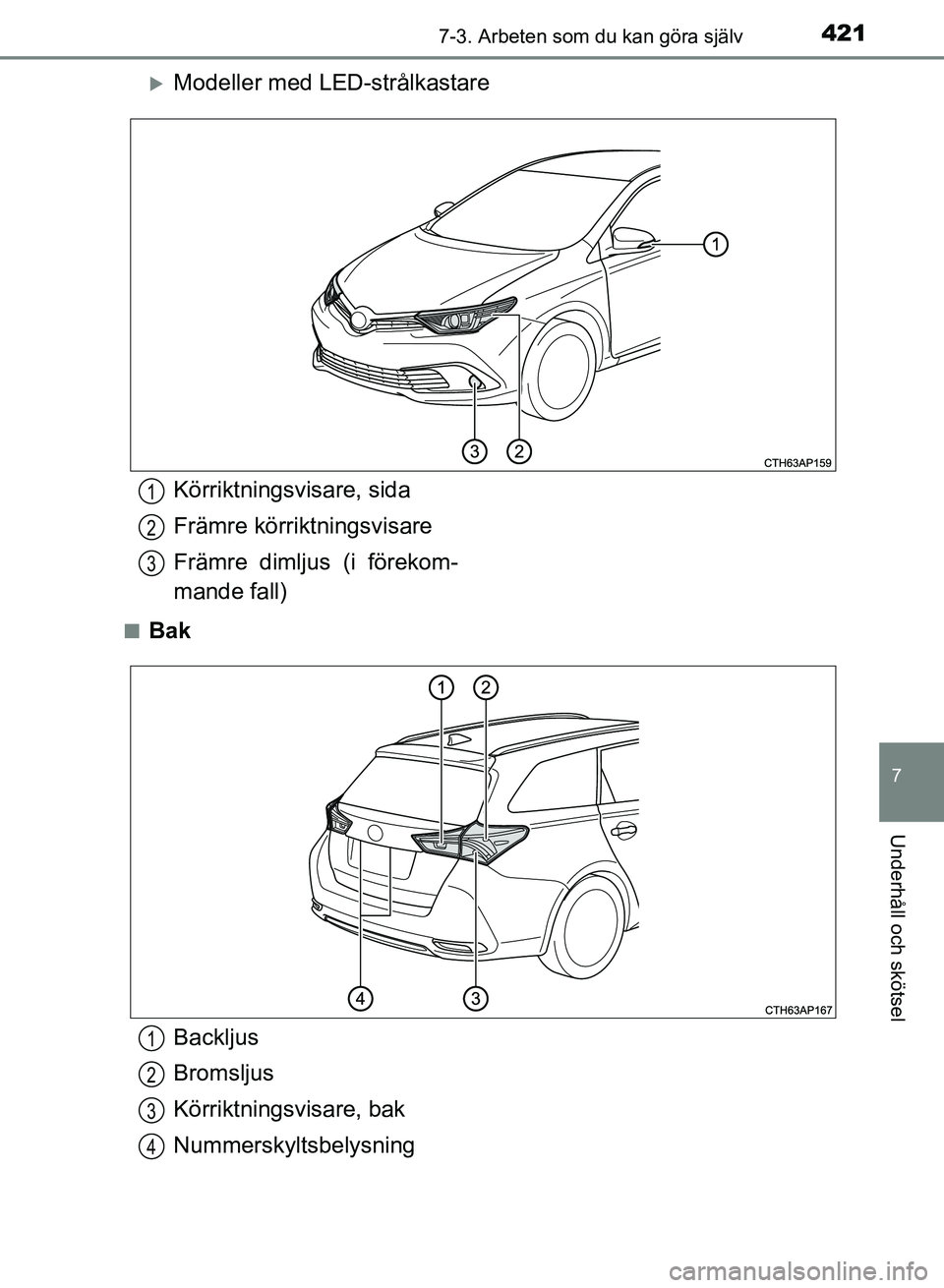

4217-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
Modeller med LED-strålkastare
nBak
Körriktningsvisare, sida
Främre körriktningsvisare
Främre dimljus (i förekom-
mande fall)1
2
3
Backljus
Bromsljus
Körriktningsvisare, bak
Nummerskyltsbelysning1
2
3
4
OM12M59SE_Auris_HV_TS.book Page 421 Wednesday, September 27, 2017 11:03 AM

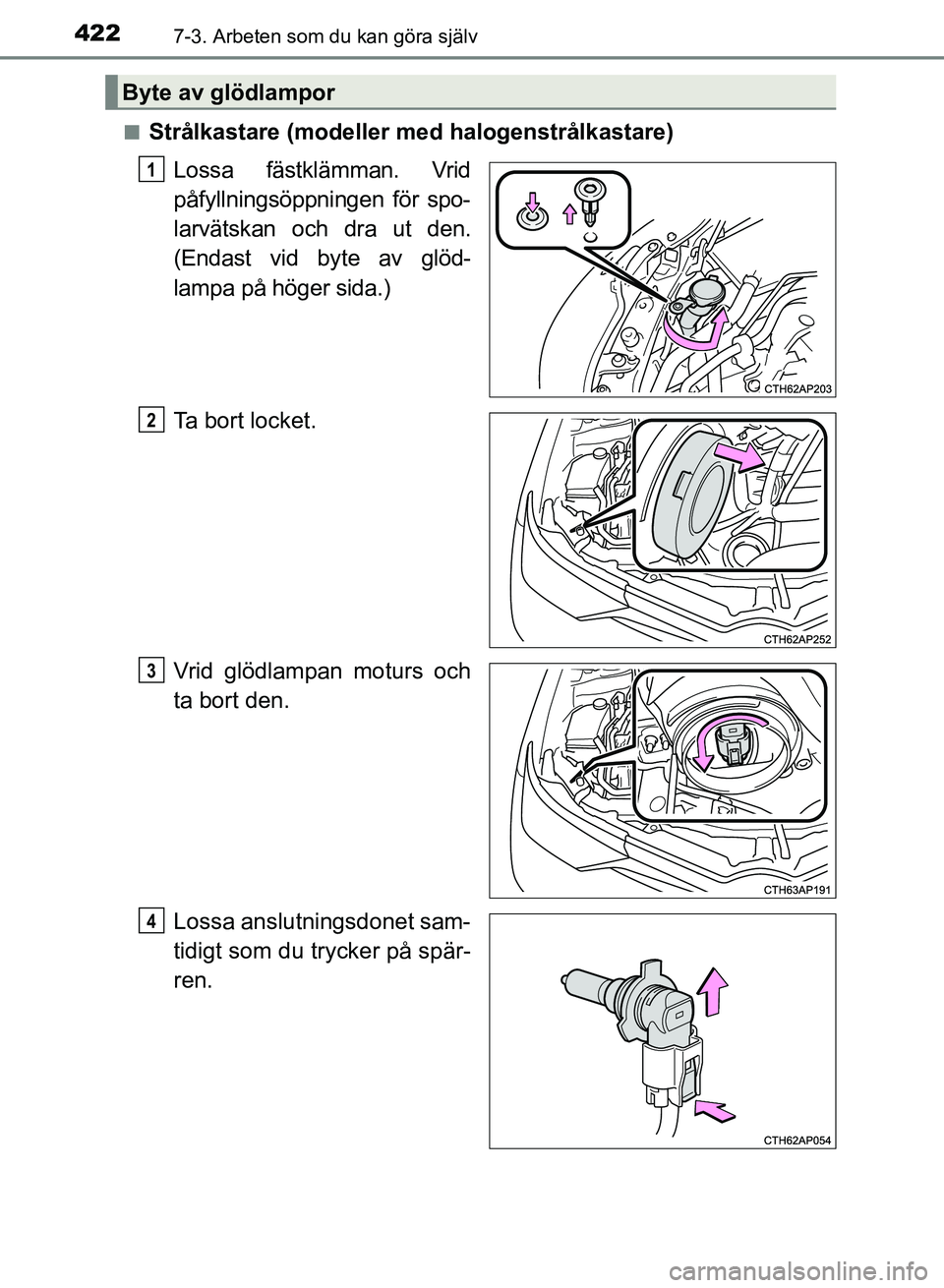

4227-3. Arbeten som du kan göra själv
OM12M59SEn
Strålkastare (modeller med halogenstrålkastare)
Lossa fästklämman. Vrid
påfyllningsöppningen för spo-
larvätskan och dra ut den.
(Endast vid byte av glöd-
lampa på höger sida.)
Ta bort locket.
Vrid glödlampan moturs och
ta bort den.
Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.
Byte av glödlampor
1
2
3
4
OM12M59SE_Auris_HV_TS.book Page 422 Wednesday, September 27, 2017 11:03 AM

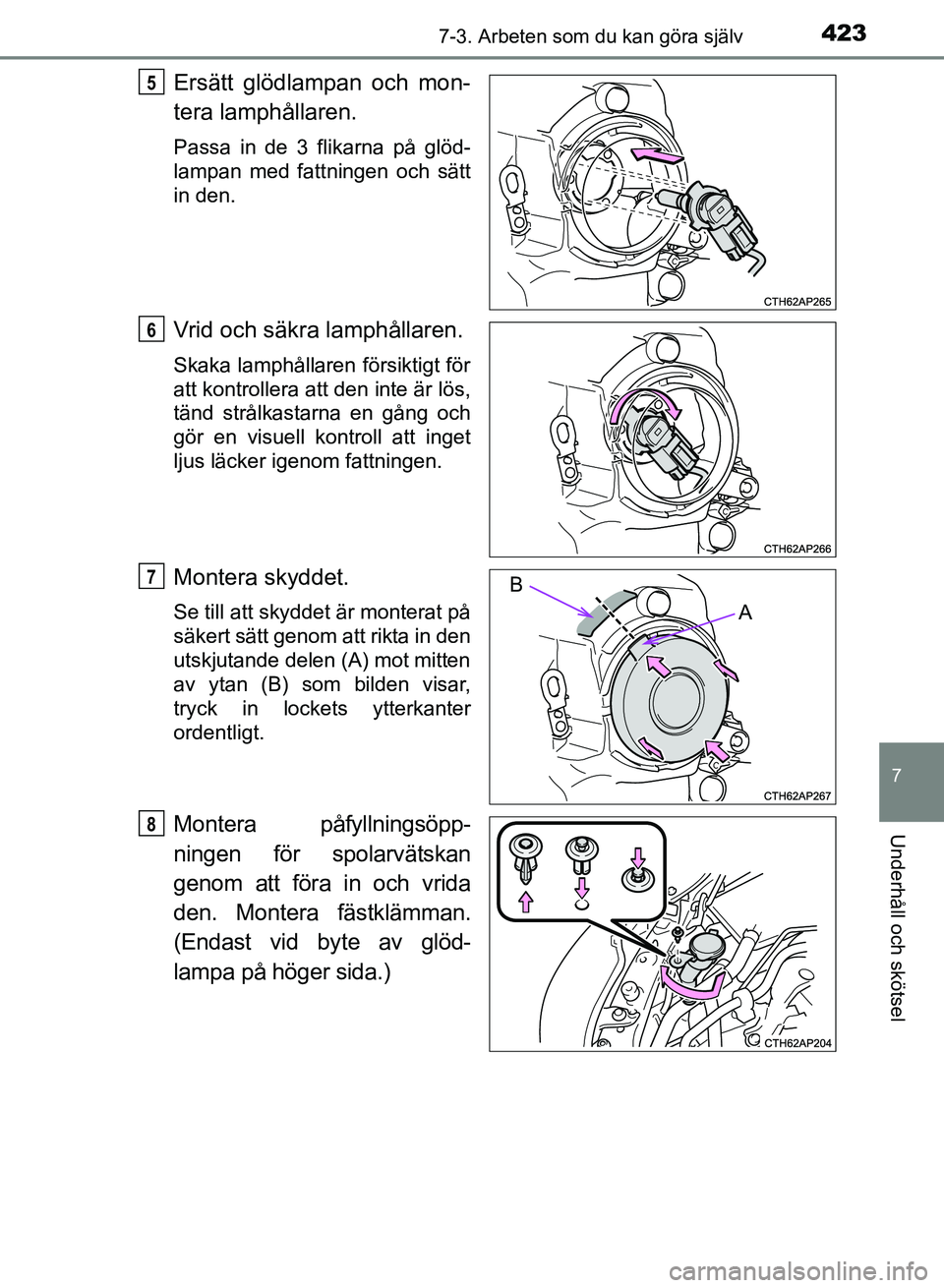

4237-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
Ersätt glödlampan och mon-
tera lamphållaren.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid och säkra lamphållaren.
Skaka lamphållaren försiktigt för
att kontrollera att den inte är lös,
tänd strålkastarna en gång och
gör en visuell kontroll att inget
ljus läcker igenom fattningen.
Montera skyddet.
Se till att skyddet är monterat på
säkert sätt genom att rikta in den
utskjutande delen (A) mot mitten
av ytan (B) som bilden visar,
tryck in lockets ytterkanter
ordentligt.
Montera påfyllningsöpp-
ningen för spolarvätskan
genom att föra in och vrida
den. Montera fästklämman.
(Endast vid byte av glöd-
lampa på höger sida.)
5
6
A
B7
8
OM12M59SE_Auris_HV_TS.book Page 423 Wednesday, September 27, 2017 11:03 AM

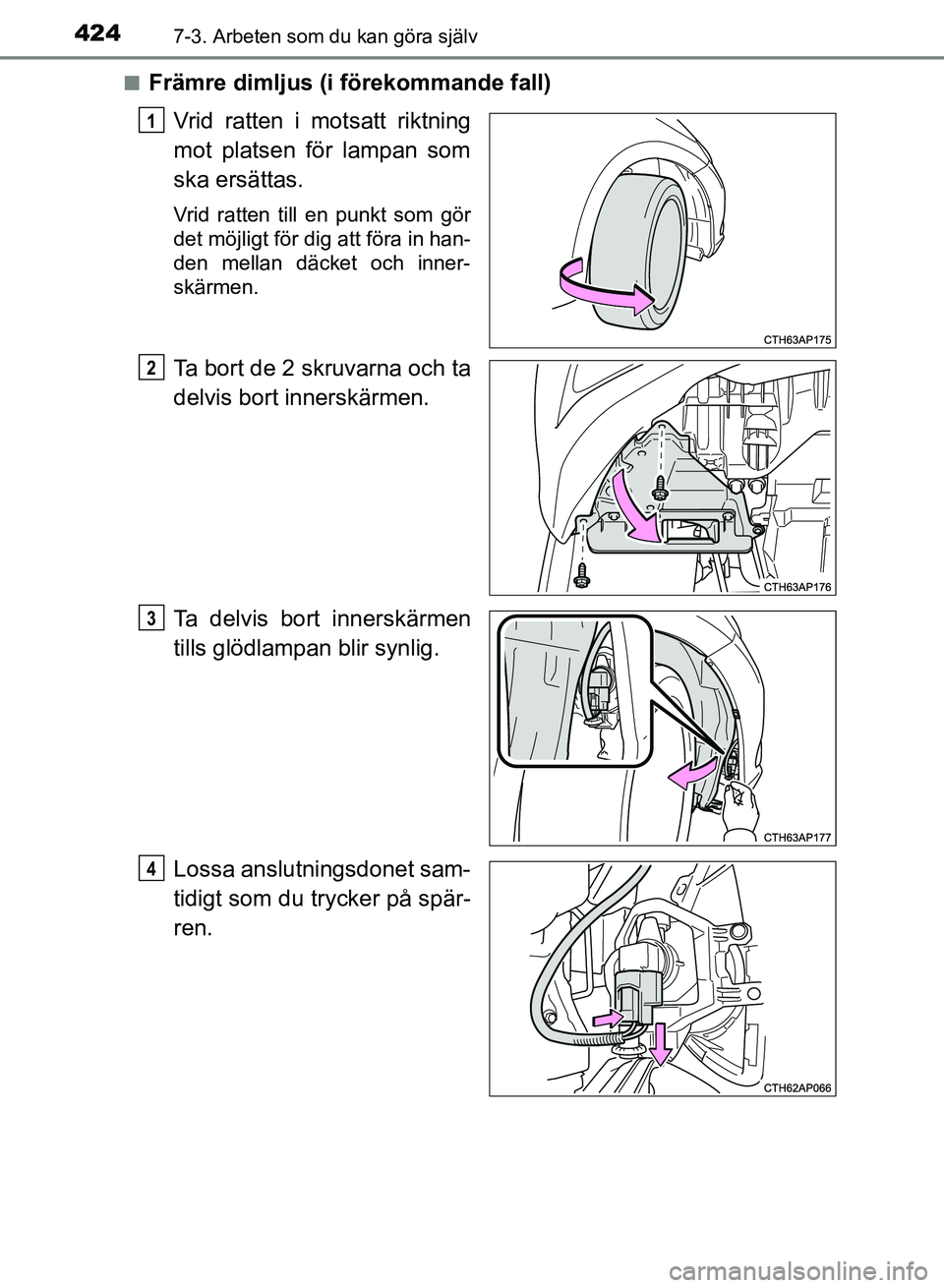

4247-3. Arbeten som du kan göra själv
OM12M59SEn
Främre dimljus (i förekommande fall)
Vrid ratten i motsatt riktning
mot platsen för lampan som
ska ersättas.
Vrid ratten till en punkt som gör
det möjligt för dig att föra in han-
den mellan däcket och inner-
skärmen.
Ta bort de 2 skruvarna och ta
delvis bort innerskärmen.
Ta delvis bort innerskärmen
tills glödlampan blir synlig.
Lossa anslutningsdonet sam-
tidigt som du trycker på spär-
ren.
1
2
3
4
