4257-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

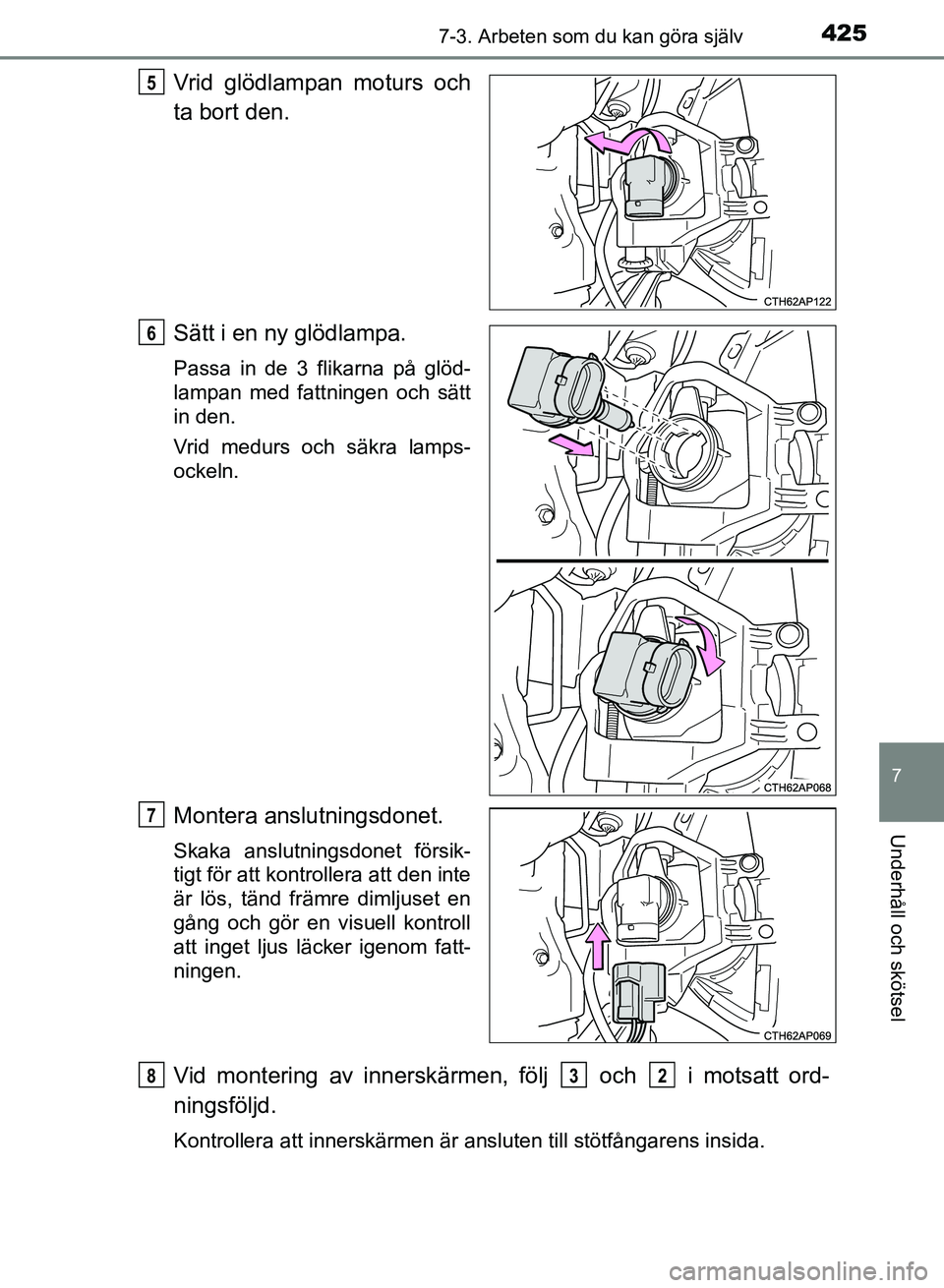

Vrid glödlampan moturs och
ta bort den.
Sätt i en ny glödlampa.
Passa in de 3 flikarna på glöd-
lampan med fattningen och sätt
in den.
Vrid medurs och säkra lamps-
ockeln.
Montera anslutningsdonet.
Skaka anslutningsdonet försik-
tigt för att kontrollera att den inte
är lös, tänd främre dimljuset en
gång och gör en visuell kontroll
att inget ljus läcker igenom fatt-
ningen.
Vid montering av innerskärmen, följ och i motsatt ord-
ningsföljd.
Kontrollera att innerskärmen är ansluten till stötfångarens insida.
5
6
7
832
OM12M59SE_Auris_HV_TS.book Page 425 Wednesday, September 27, 2017 11:03 AM

4267-3. Arbeten som du kan göra själv
OM12M59SEn

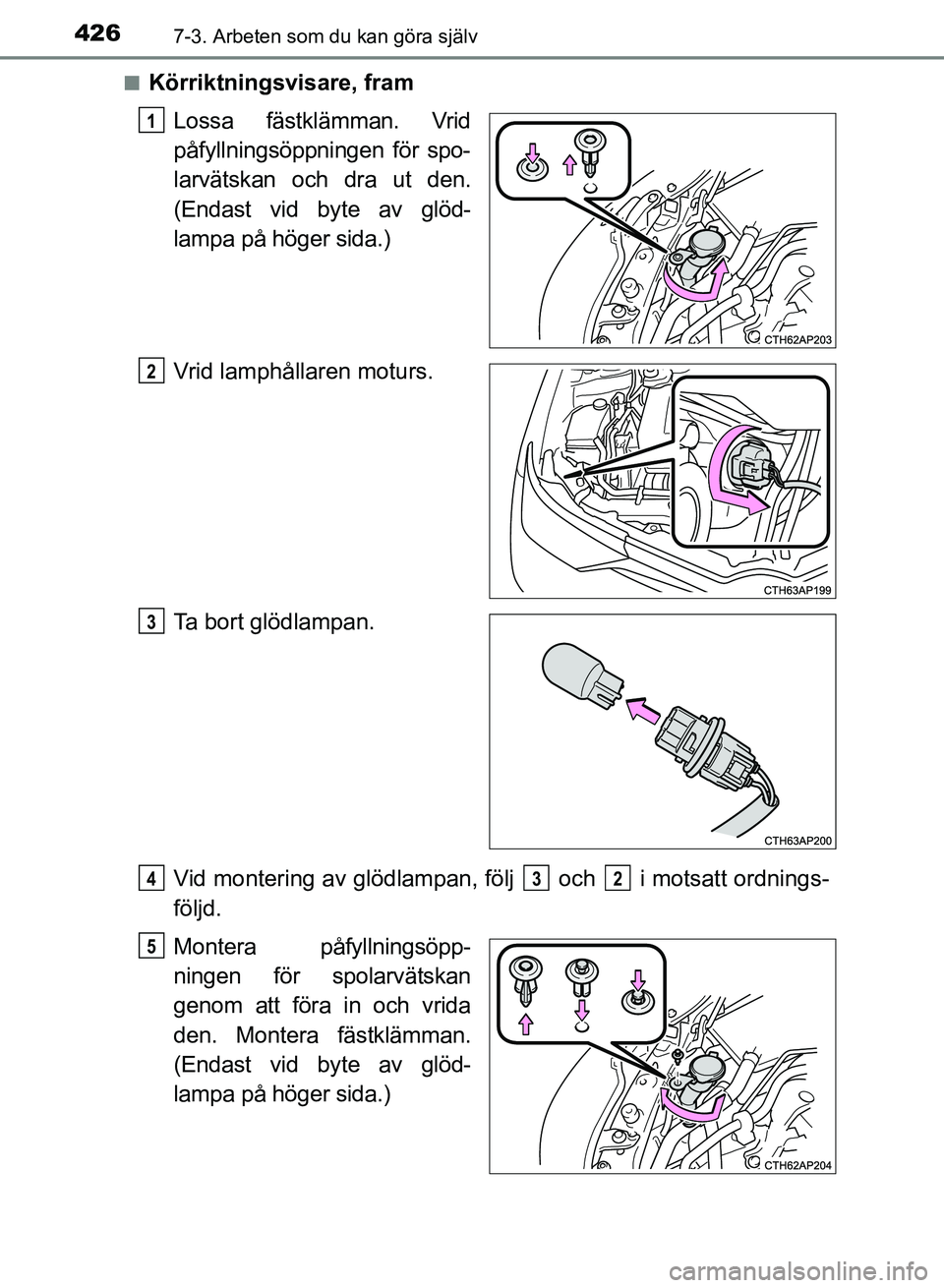

Körriktningsvisare, fram
Lossa fästklämman. Vrid
påfyllningsöppningen för spo-
larvätskan och dra ut den.
(Endast vid byte av glöd-
lampa på höger sida.)
Vrid lamphållaren moturs.
Ta bort glödlampan.
Vid montering av glödlampan, följ och i motsatt ordnings-
följd.
Montera påfyllningsöpp-
ningen för spolarvätskan
genom att föra in och vrida
den. Montera fästklämman.
(Endast vid byte av glöd-
lampa på höger sida.)
1
2
3
432
5
OM12M59SE_Auris_HV_TS.book Page 426 Wednesday, September 27, 2017 11:03 AM

4277-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

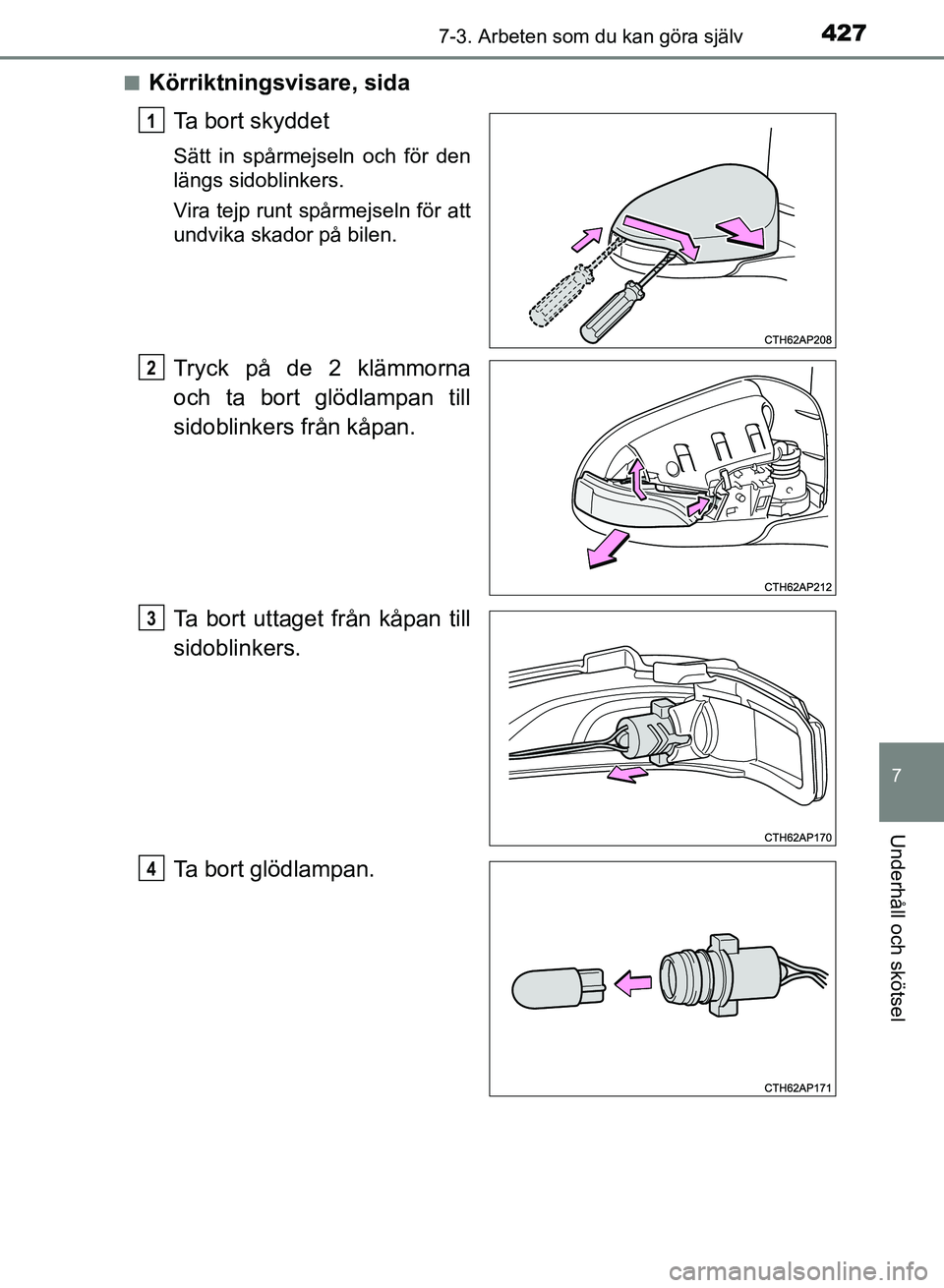

nKörriktningsvisare, sidaTa bort skyddet
Sätt in spårmejseln och för den
längs sidoblinkers.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Tryck på de 2 klämmorna
och ta bort glödlampan till
sidoblinkers från kåpan.
Ta bort uttaget från kåpan till
sidoblinkers.
Ta bort glödlampan.
1
2
3
4
OM12M59SE_Auris_HV_TS.book Page 427 Wednesday, September 27, 2017 11:03 AM

4287-3. Arbeten som du kan göra själv
OM12M59SE

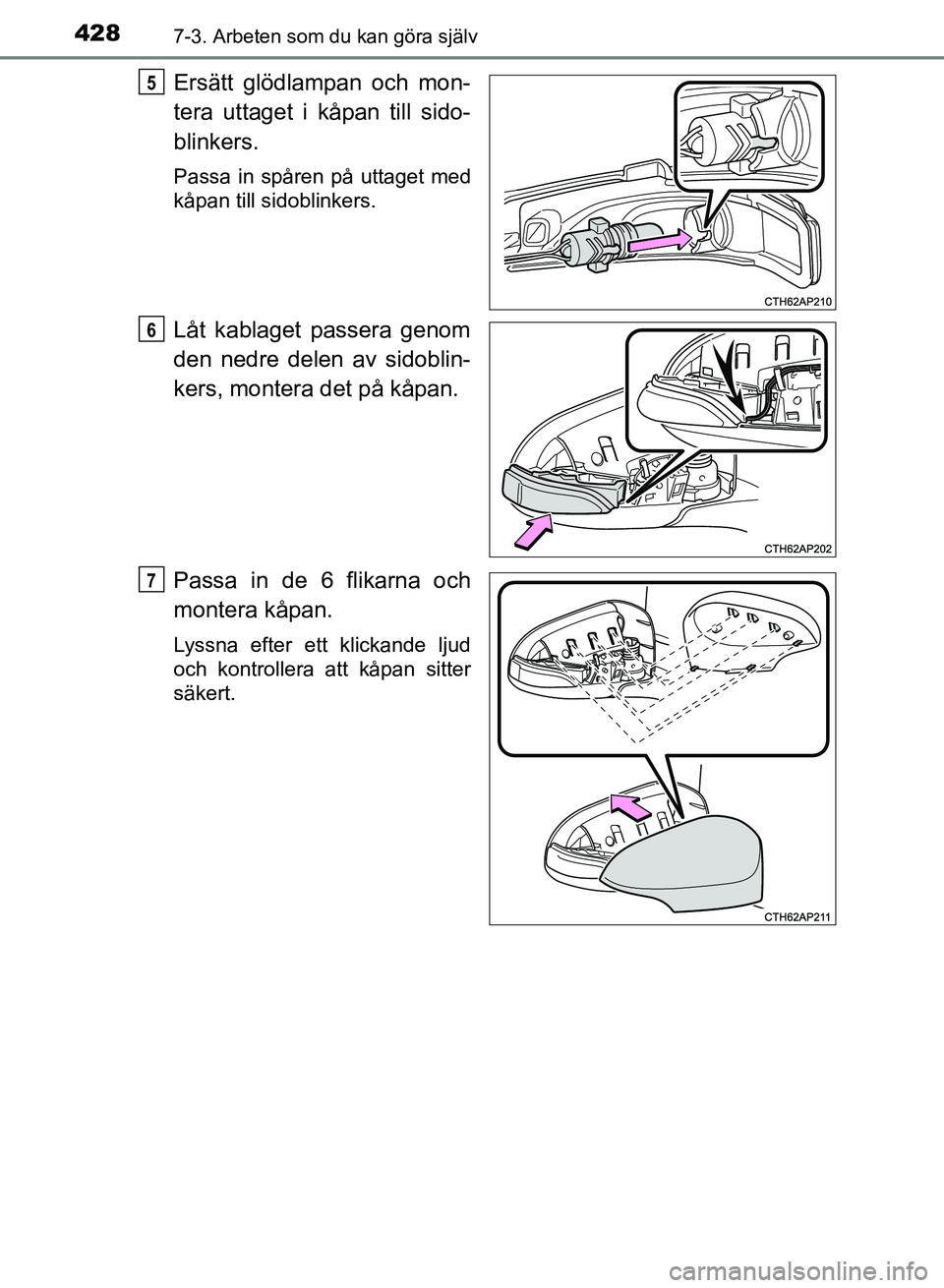

Ersätt glödlampan och mon-
tera uttaget i kåpan till sido-
blinkers.
Passa in spåren på uttaget med
kåpan till sidoblinkers.
Låt kablaget passera genom
den nedre delen av sidoblin-
kers, montera det på kåpan.
Passa in de 6 flikarna och
montera kåpan.
Lyssna efter ett klickande ljud
och kontrollera att kåpan sitter
säkert.
5
6
7
OM12M59SE_Auris_HV_TS.book Page 428 Wednesday, September 27, 2017 11:03 AM

4297-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

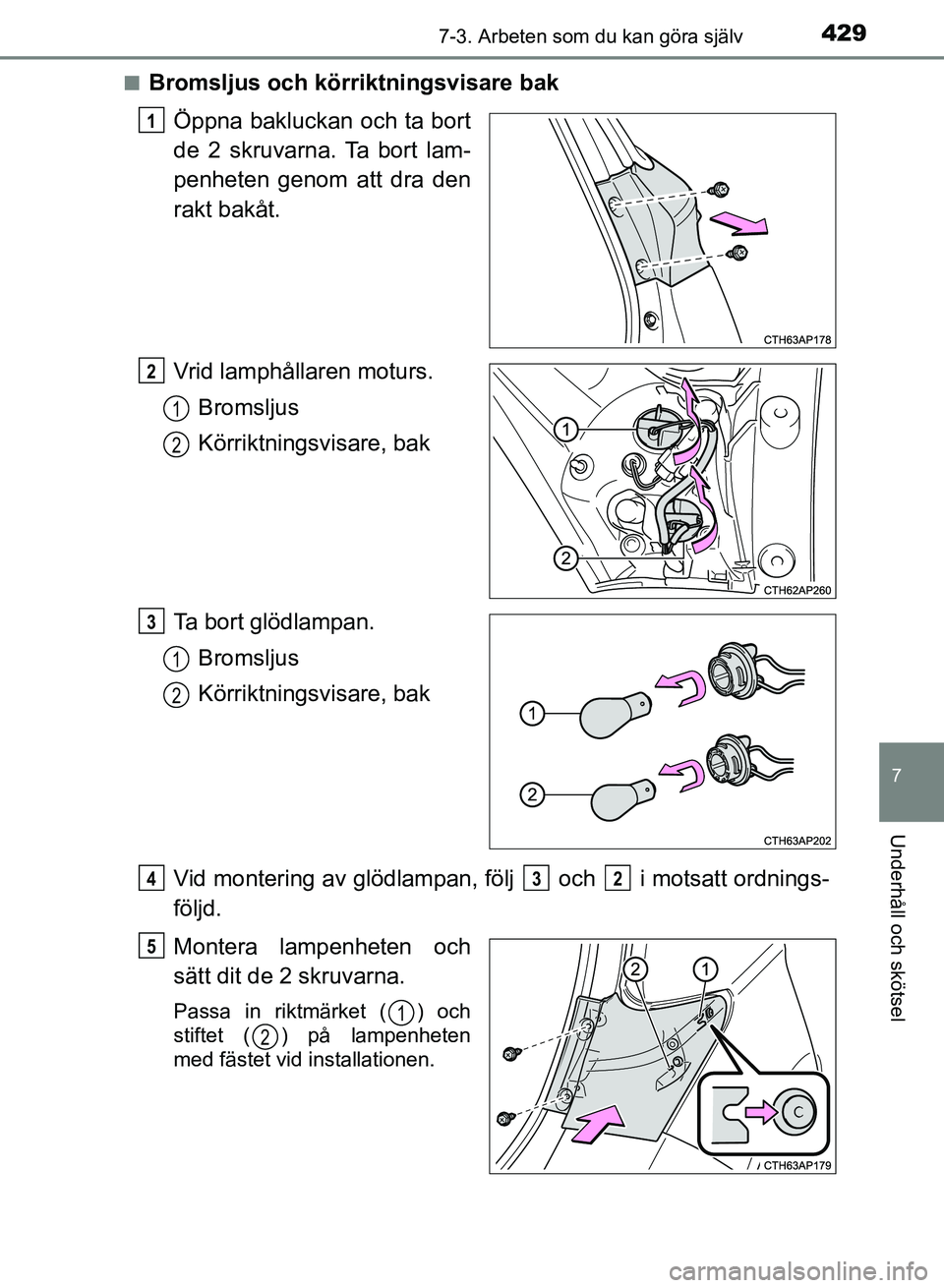

nBromsljus och körriktningsvisare bakÖppna bakluckan och ta bort
de 2 skruvarna. Ta bort lam-
penheten genom att dra den
rakt bakåt.
Vrid lamphållaren moturs.Bromsljus
Körriktningsvisare, bak
Ta bort glödlampan. Bromsljus
Körriktningsvisare, bak
Vid montering av glödlampan, följ och i motsatt ordnings-
följd.
Montera lampenheten och
sätt dit de 2 skruvarna.
Passa in riktmärket ( ) och
stiftet ( ) på lampenheten
med fästet vid installationen.
1
2
1
2
3
1
2
432
5
1
2
OM12M59SE_Auris_HV_TS.book Page 429 Wednesday, September 27, 2017 11:03 AM

4307-3. Arbeten som du kan göra själv
OM12M59SEn

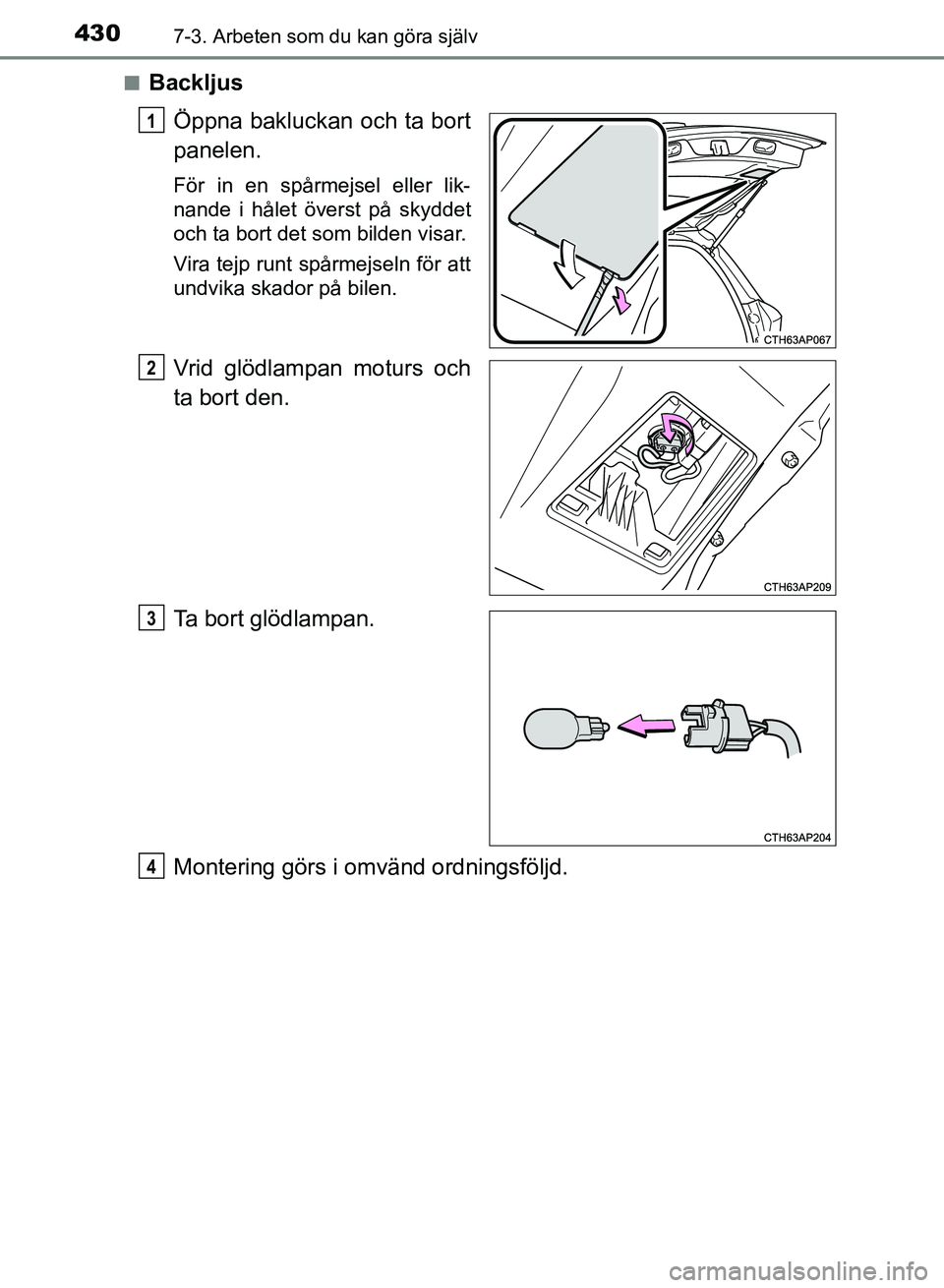

Backljus
Öppna bakluckan och ta bort
panelen.
För in en spårmejsel eller lik-
nande i hålet överst på skyddet
och ta bort det som bilden visar.
Vira tejp runt spårmejseln för att
undvika skador på bilen.
Vrid glödlampan moturs och
ta bort den.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
4
OM12M59SE_Auris_HV_TS.book Page 430 Wednesday, September 27, 2017 11:03 AM

4317-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

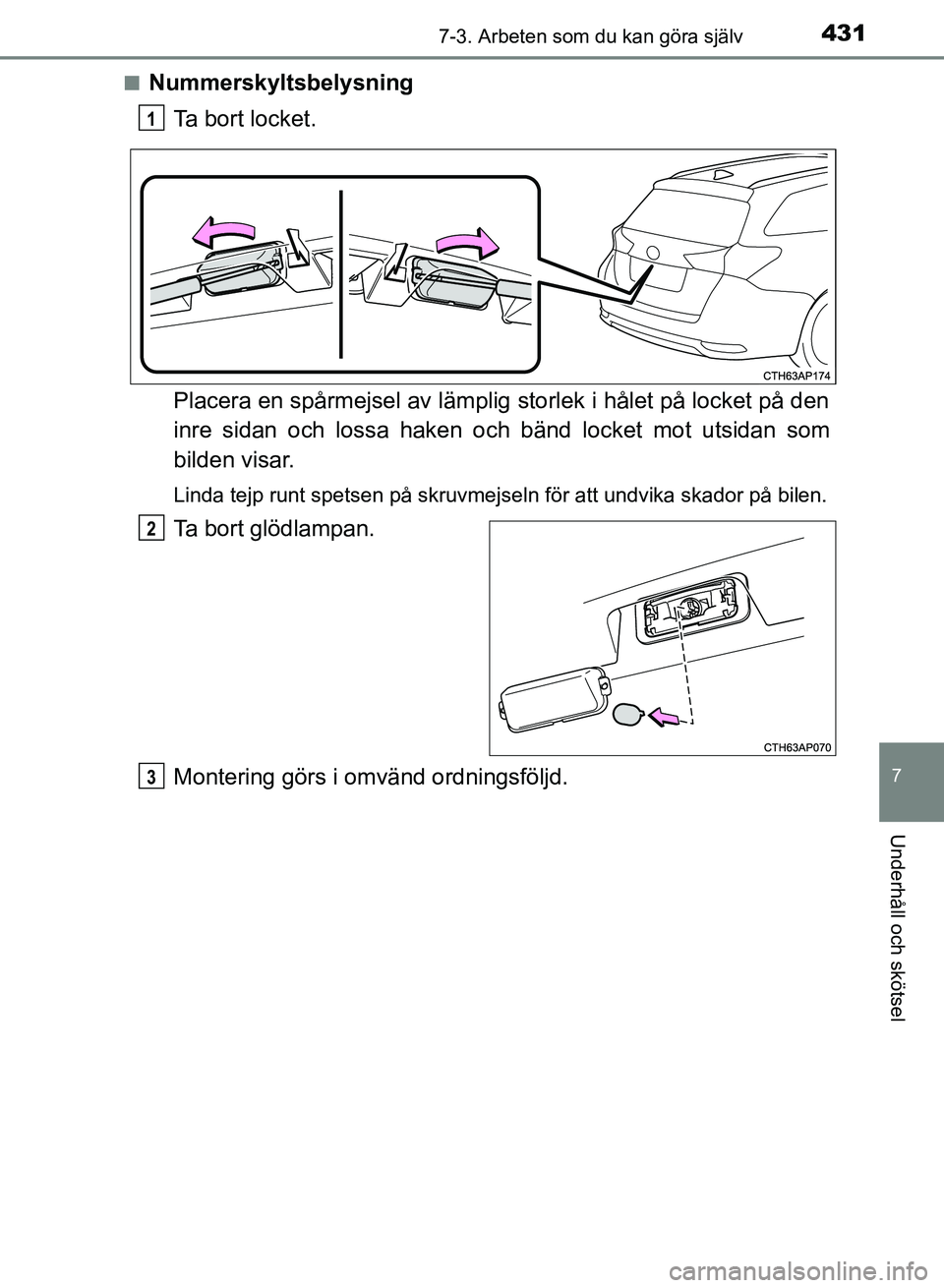

nNummerskyltsbelysningTa bort locket.
Placera en spårmejsel av lämplig storlek i hålet på locket på den
inre sidan och lossa haken och bänd locket mot utsidan som
bilden visar.
Linda tejp runt spetsen på skruvmejseln för att undvika skador på bilen.
Ta bort glödlampan.
Montering görs i omvänd ordningsföljd.
1
2
3
OM12M59SE_Auris_HV_TS.book Page 431 Wednesday, September 27, 2017 11:03 AM

4327-3. Arbeten som du kan göra själv
OM12M59SEn

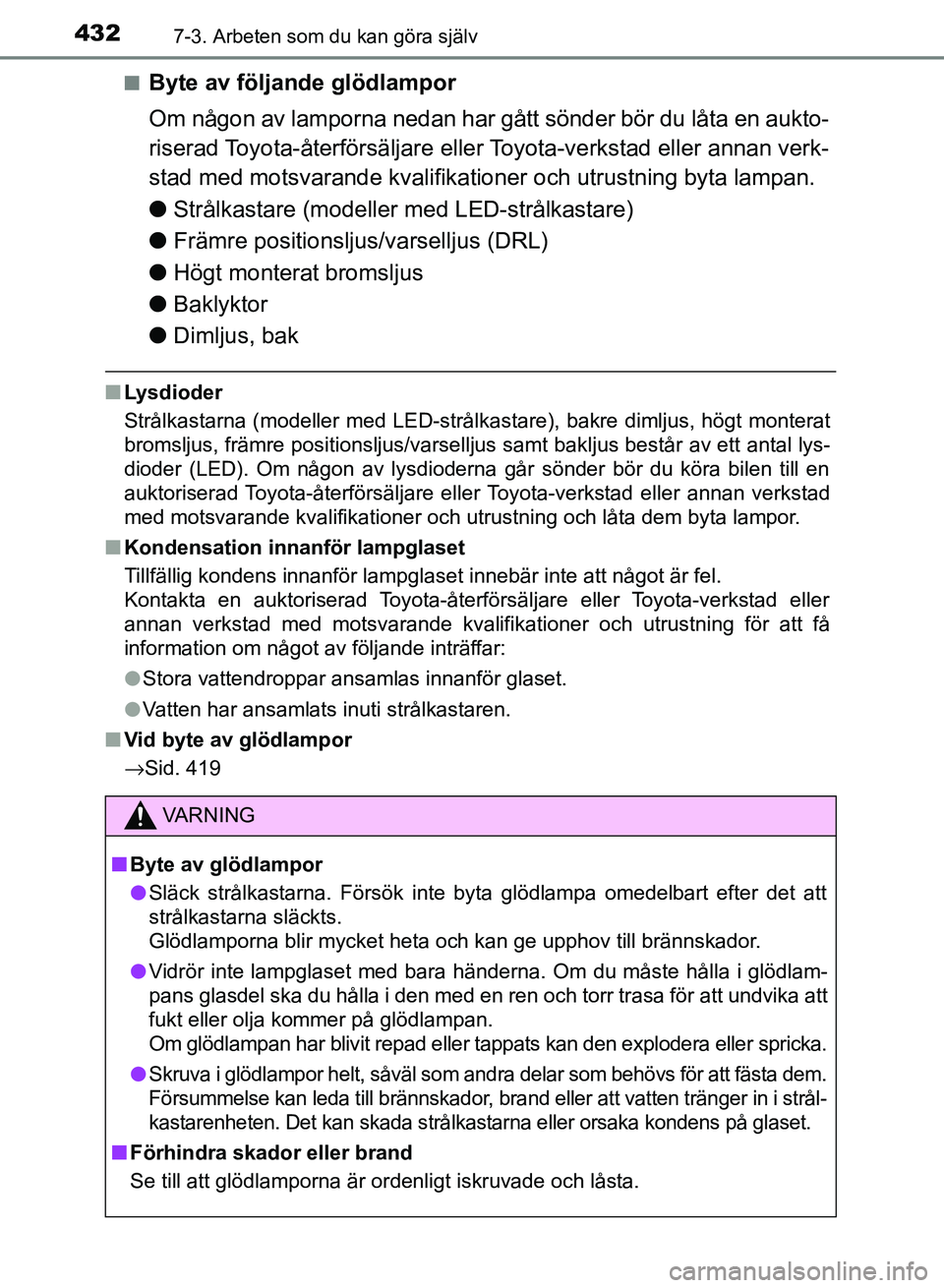

Byte av följande glödlampor
Om någon av lamporna nedan har gått sönder bör du låta en aukto-
riserad Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning byta lampan.
l
Strålkastare (modeller med LED-strålkastare)
l Främre positionsljus/varselljus (DRL)
l Högt monterat bromsljus
l Baklyktor
l Dimljus, bak
nLysdioder
Strålkastarna (modeller med LED-strålkastare), bakre dimljus, högt monterat
bromsljus, främre positionsljus/varselljus samt bakljus består av ett antal lys-
dioder (LED). Om någon av lysdioderna går sönder bör du köra bilen till en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad
med motsvarande kvalifikationer och utrustning och låta dem byta lampor.
n Kondensation innanför lampglaset
Tillfällig kondens innanför lampglaset innebär inte att något är fel.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning för att få
information om något av följande inträffar:
lStora vattendroppar ansamlas innanför glaset.
l Vatten har ansamlats inuti strålkastaren.
n Vid byte av glödlampor
→Sid. 419
VARNING
n Byte av glödlampor
l Släck strålkastarna. Försök inte byta glödlampa omedelbart efter det att
strålkastarna släckts.
Glödlamporna blir mycket heta och kan ge upphov till brännskador.
l Vidrör inte lampglaset med bara händerna. Om du måste hålla i glödlam-
pans glasdel ska du hålla i den med en ren och torr trasa för att undvika att
fukt eller olja kommer på glödlampan.
Om glödlampan har blivit repad eller tappats kan den explodera eller spricka.
lSkruva i glödlampor helt, såväl som andra delar som behövs för att fästa dem.
Försummelse kan leda till brännskador, brand eller att vatten tränger in i strål-
kastarenheten. Det kan skada strålkastarna eller orsaka kondens på glaset.
nFörhindra skador eller brand
Se till att glödlamporna är ordenligt iskruvade och låsta.
