2018 TOYOTA AURIS Bruksanvisningar (in Swedish)

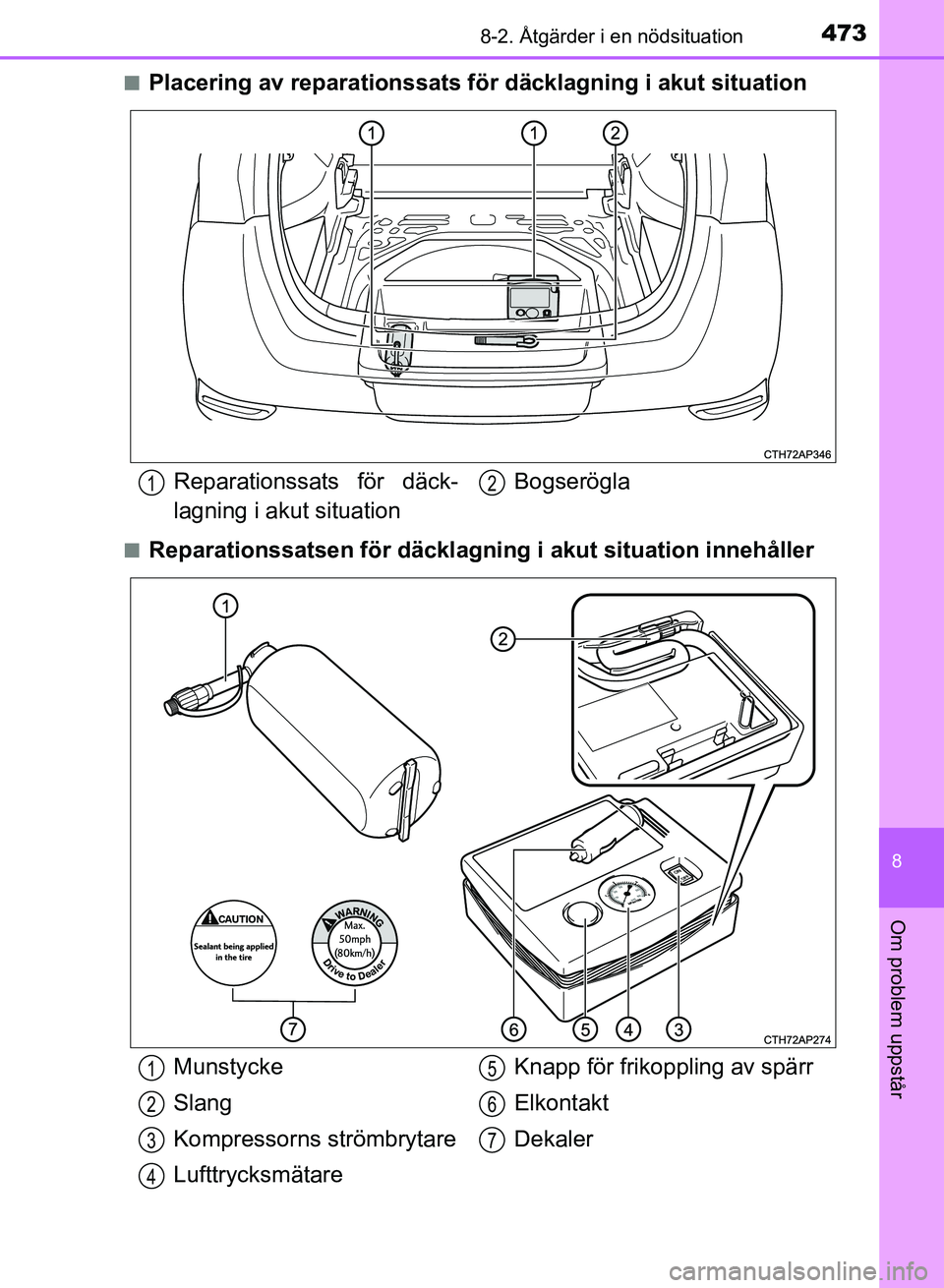

4738-2. Åtgärder i en nödsituation
OM12M59SE
8
Om problem uppstår
nPlacering av reparationssats för däcklagning i akut situation
nReparationssatsen för däcklagning i akut situation innehåller
Reparationssats för däck-
lagning i akut situation Bogserögla12
Munstycke
Slang
Kompressorns strömbrytare
LufttrycksmätareKnapp för frikoppling av spärr
Elkontakt
Dekaler1
2
3
4
5
6
7
OM12M59SE_Auris_HV_TS.book Page 473 Wednesday, September 27, 2017 11:03 AM

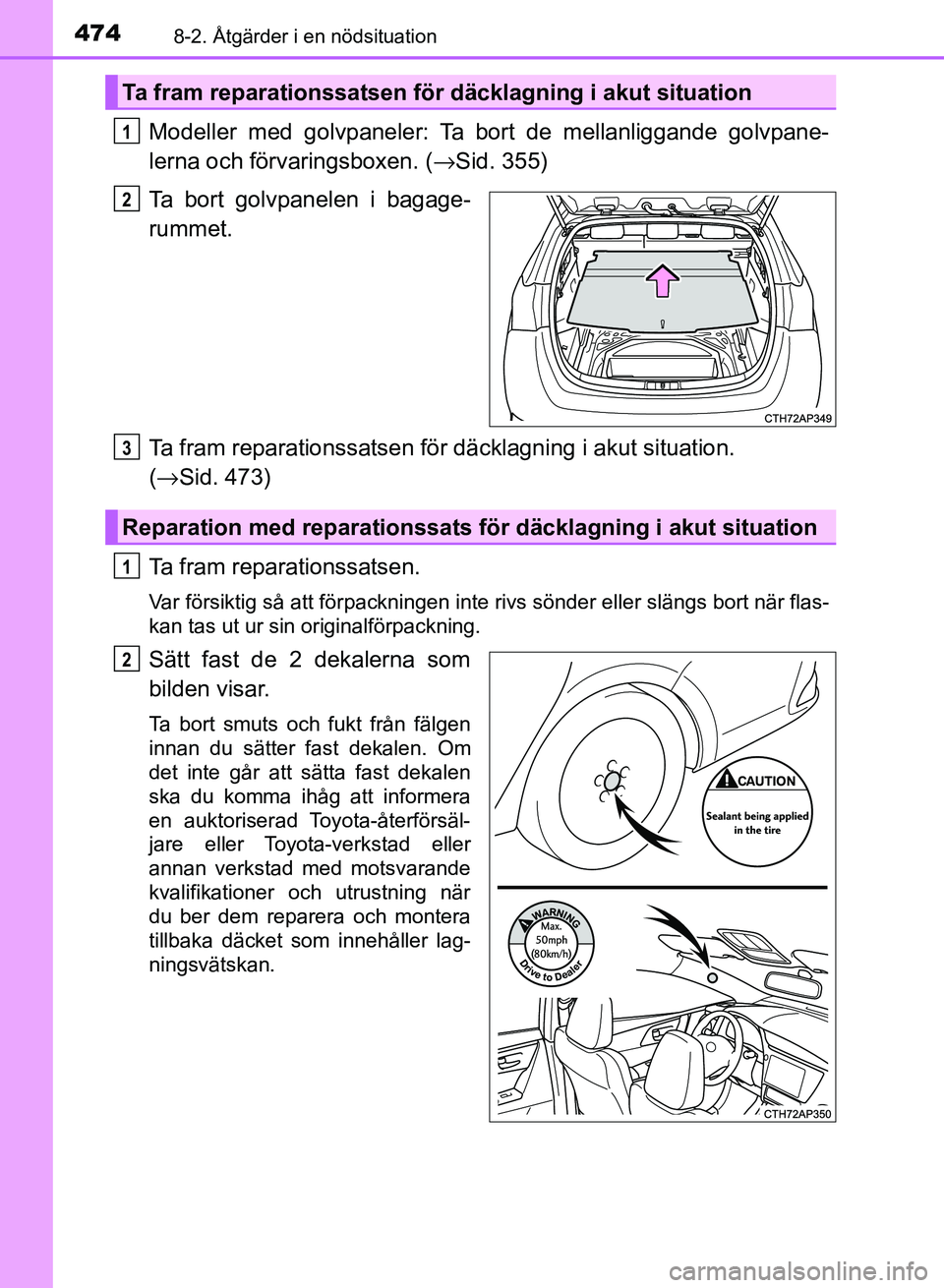

4748-2. Åtgärder i en nödsituation
OM12M59SE
Modeller med golvpaneler: Ta bort de mellanliggande golvpane-
lerna och förvaringsboxen. (→Sid. 355)
Ta bort golvpanelen i bagage-
rummet.
Ta fram reparationssatsen för däcklagning i akut situation.
( → Sid. 473)
Ta fram reparationssatsen.
Var försiktig så att förpackningen inte rivs sönder eller slängs bort när flas-
kan tas ut ur sin originalförpackning.
Sätt fast de 2 dekalerna som
bilden visar.
Ta bort smuts och fukt från fälgen
innan du sätter fast dekalen. Om
det inte går att sätta fast dekalen
ska du komma ihåg att informera
en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad eller
annan verkstad med motsvarande
kvalifikationer och utrustning när
du ber dem reparera och montera
tillbaka däcket som innehåller lag-
ningsvätskan.
Ta fram reparationssatsen för däcklagning i akut situation
1
2
Reparation med reparationssats för däcklagning i akut situation
3
1
2
OM12M59SE_Auris_HV_TS.book Page 474 Wednesday, September 27, 2017 11:03 AM

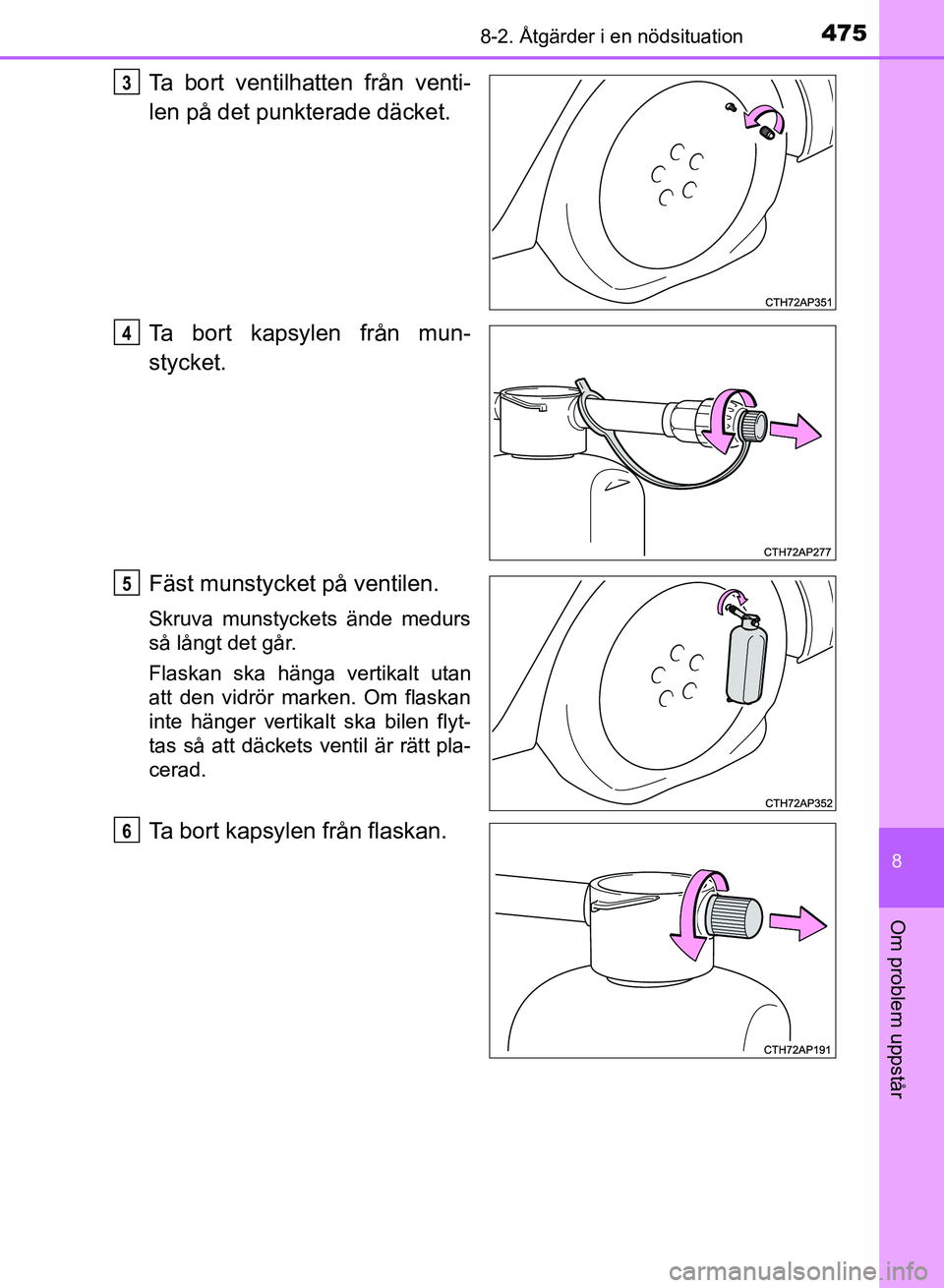

4758-2. Åtgärder i en nödsituation
OM12M59SE
8
Om problem uppstår
Ta bort ventilhatten från venti-
len på det punkterade däcket.
Ta bort kapsylen från mun-
stycket.
Fäst munstycket på ventilen.
Skruva munstyckets ände medurs
så långt det går.
Flaskan ska hänga vertikalt utan
att den vidrör marken. Om flaskan
inte hänger vertikalt ska bilen flyt-
tas så att däckets ventil är rätt pla-
cerad.
Ta bort kapsylen från flaskan.
3
4
5
6
OM12M59SE_Auris_HV_TS.book Page 475 Wednesday, September 27, 2017 11:03 AM

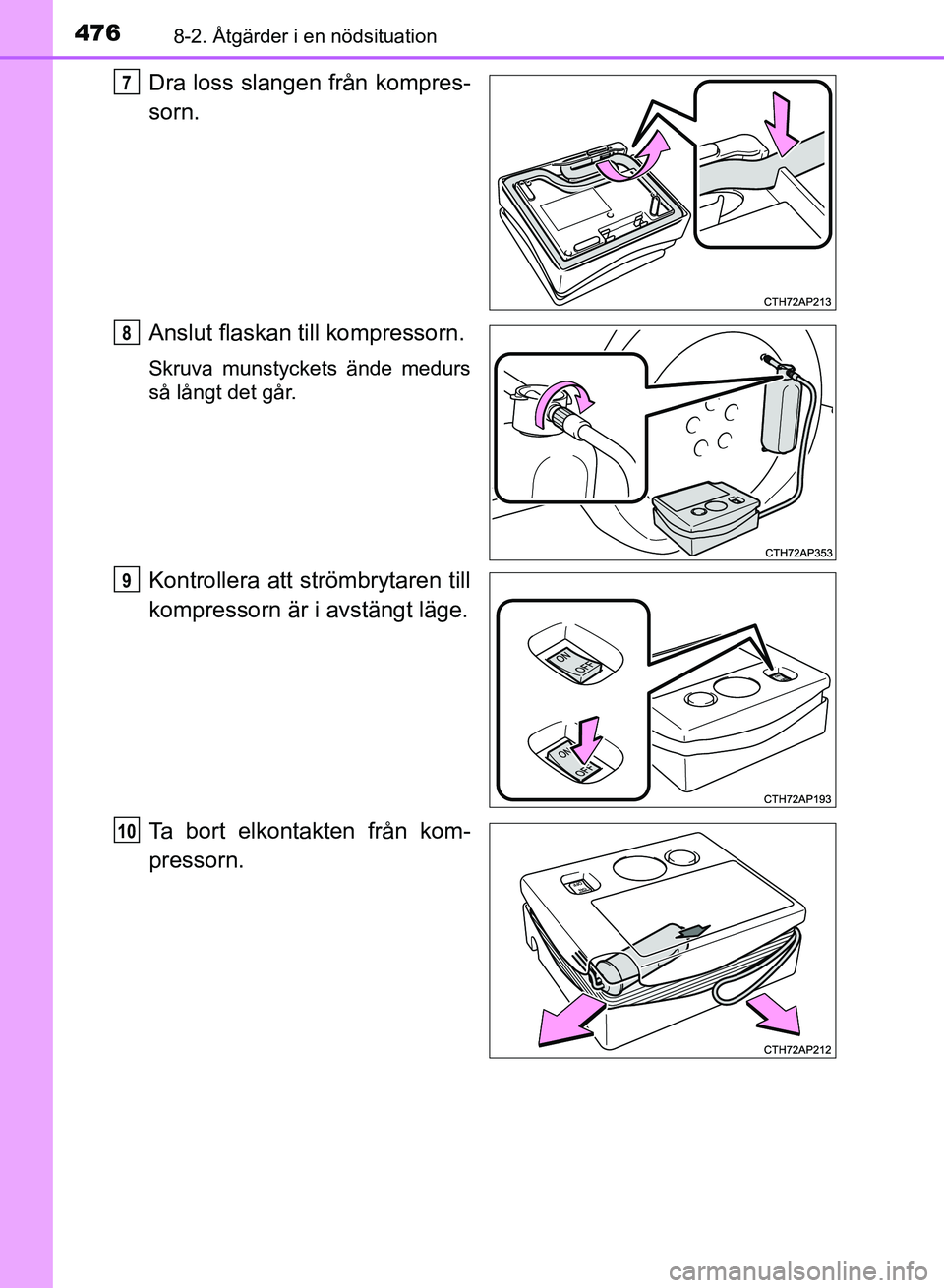

4768-2. Åtgärder i en nödsituation
OM12M59SE
Dra loss slangen från kompres-
sorn.
Anslut flaskan till kompressorn.
Skruva munstyckets ände medurs
så långt det går.
Kontrollera att strömbrytaren till
kompressorn är i avstängt läge.
Ta bort elkontakten från kom-
pressorn.
7
8
9
10
OM12M59SE_Auris_HV_TS.book Page 476 Wednesday, September 27, 2017 11:03 AM

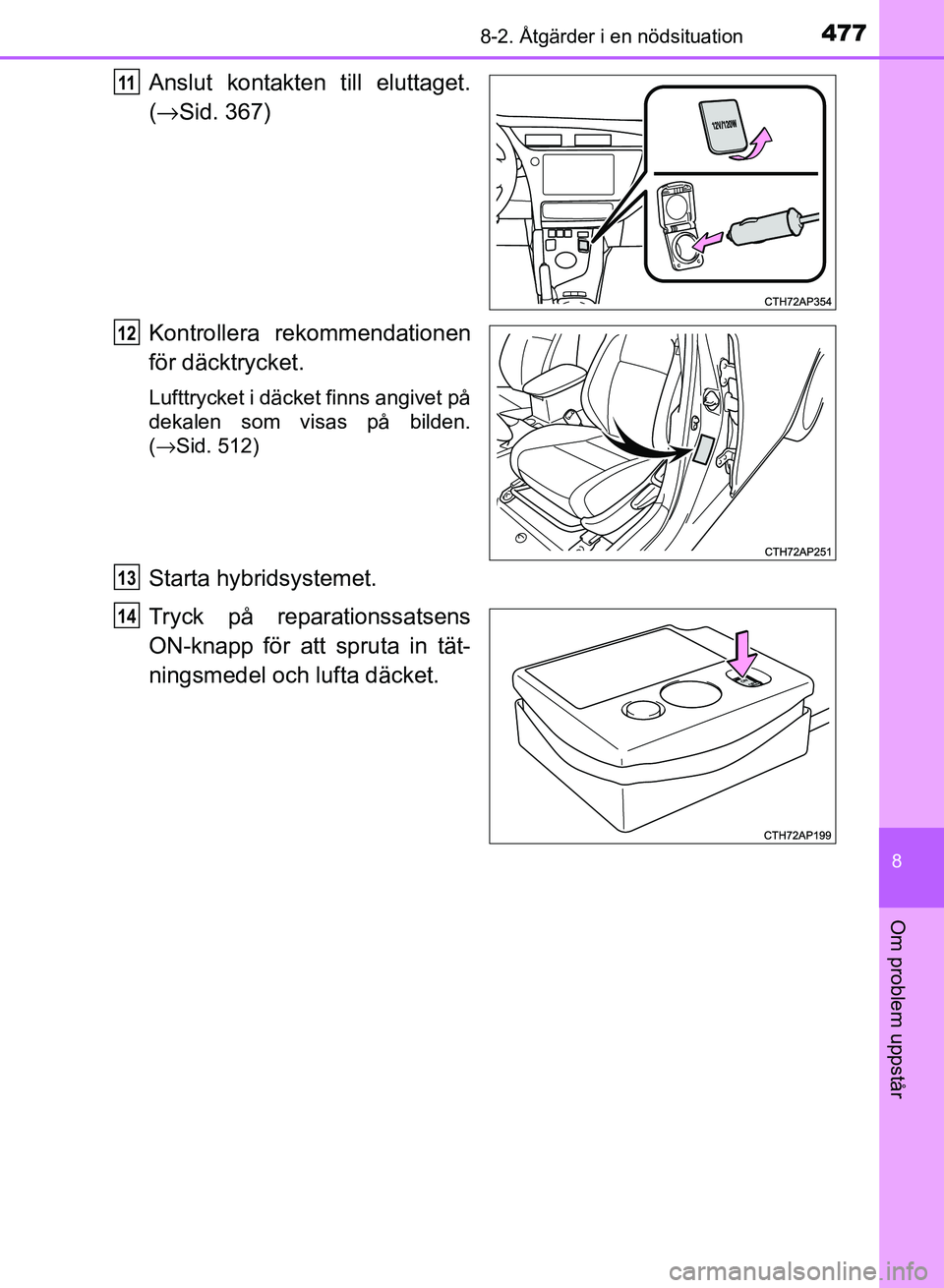

4778-2. Åtgärder i en nödsituation
OM12M59SE
8
Om problem uppstår
Anslut kontakten till eluttaget.
(→ Sid. 367)
Kontrollera rekommendationen
för däcktrycket.
Lufttrycket i däcket finns angivet på
dekalen som visas på bilden.
( →Sid. 512)
Starta hybridsystemet.
Tryck på reparationssatsens
ON-knapp för att spruta in tät-
ningsmedel och lufta däcket.
11
12
13
14
OM12M59SE_Auris_HV_TS.book Page 477 Wednesday, September 27, 2017 11:03 AM

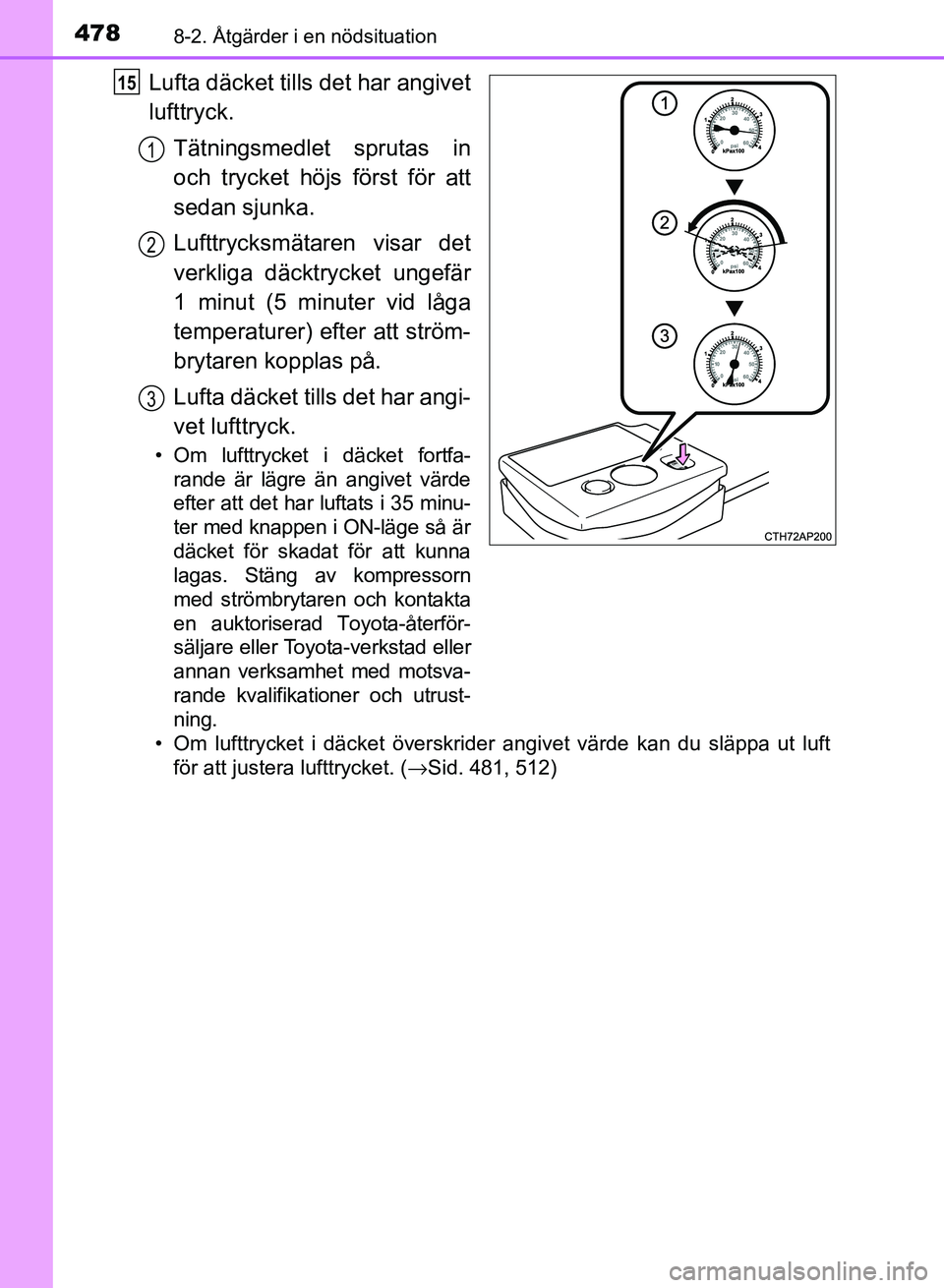

4788-2. Åtgärder i en nödsituation
OM12M59SE
Lufta däcket tills det har angivet
lufttryck.
Tätningsmedlet sprutas in
och trycket höjs först för att
sedan sjunka.
Lufttrycksmätaren visar det
verkliga däcktrycket ungefär
1 minut (5 minuter vid låga
temperaturer) efter att ström-
brytaren kopplas på.
Lufta däcket tills det har angi-
vet lufttryck.
• Om lufttrycket i däcket fortfa-rande är lägre än angivet värde
efter att det har luftats i 35 minu-
ter med knappen i ON-läge så är
däcket för skadat för att kunna
lagas. Stäng av kompressorn
med strömbrytaren och kontakta
en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad eller
annan verksamhet med motsva-
rande kvalifikationer och utrust-
ning.
• Om lufttrycket i däcket överskrider angivet värde kan du släppa ut luft för att justera lufttrycket. ( →Sid. 481, 512)
15
1
2
3
OM12M59SE_Auris_HV_TS.book Page 478 Wednesday, September 27, 2017 11:03 AM

4798-2. Åtgärder i en nödsituation
OM12M59SE
8
Om problem uppstår
Stäng av kompressorn.
Lossa munstycket från ventilen på däcket och dra därefter ut kon-
takten från eluttaget.
Tätningsmedel kan läcka ut när slangen tas bort.
Tryck på knappen för att släppa
ut tryck från flaskan.
Fäst kapsylen på munstycket.
Sätt tillbaka ventil hatten på ventilen t ill det lagade däcket.
Lossa slangen från flaskan och
fäst kapsylen på flaskan.
Placera flaskan i den ursprungliga
förpackningen och stäng den med
blixtlåset.
16
17
18
19
20
21
OM12M59SE_Auris_HV_TS.book Page 479 Wednesday, September 27, 2017 11:03 AM

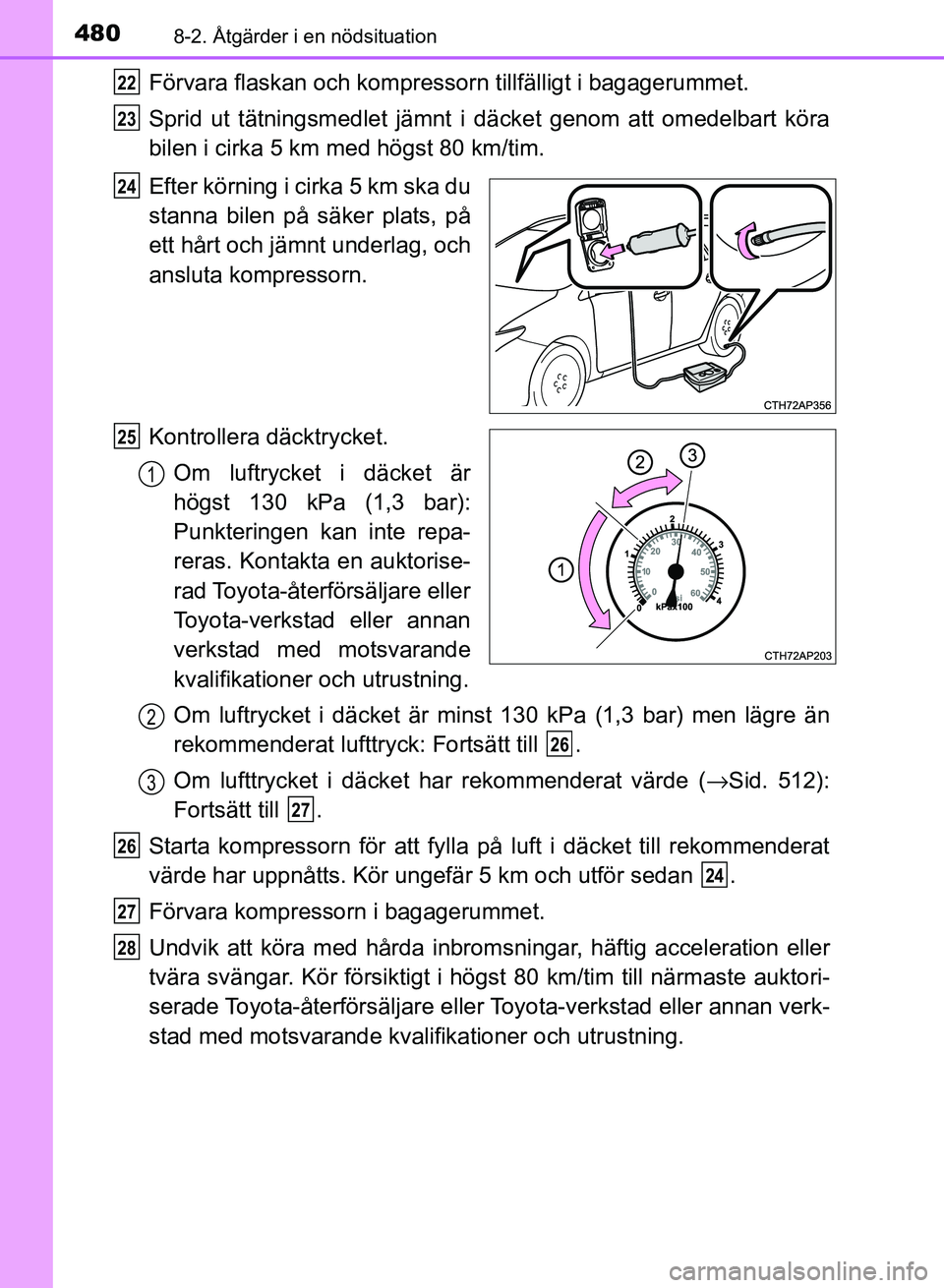

4808-2. Åtgärder i en nödsituation
OM12M59SE
Förvara flaskan och kompressorn tillfälligt i bagagerummet.
Sprid ut tätningsmedlet jämnt i däcket genom att omedelbart köra
bilen i cirka 5 km med högst 80 km/tim.
Efter körning i cirka 5 km ska du
stanna bilen på säker plats, på
ett hårt och jämnt underlag, och
ansluta kompressorn.
Kontrollera däcktrycket.
Om luftrycket i däcket är
högst 130 kPa (1,3 bar):
Punkteringen kan inte repa-
reras. Kontakta en auktorise-
rad Toyota-återförsäljare eller
Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Om luftrycket i däcket är minst 130 kPa (1,3 bar) men lägre än
rekommenderat lufttryck: Fortsätt till .
Om lufttrycket i däcket har rekommenderat värde ( →Sid. 512):
Fortsätt till .
Starta kompressorn för att fylla på luft i däcket till rekommenderat
värde har uppnåtts. Kör ungefär 5 km och utför sedan .
Förvara kompressorn i bagagerummet.
Undvik att köra med hårda inbromsningar, häftig acceleration eller
tvära svängar. Kör försiktigt i högs t 80 km/tim till närmaste auktori-
serade Toyota-återförsäljare eller Toyota-verkstad eller annan verk-
stad med motsvarande kvalifikationer och utrustning.22
23
24
25
1
2
26
3
27
26
24
27
28
OM12M59SE_Auris_HV_TS.book Page 480 Wednesday, September 27, 2017 11:03 AM
