2018 TOYOTA AURIS Bruksanvisningar (in Swedish)

3857-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

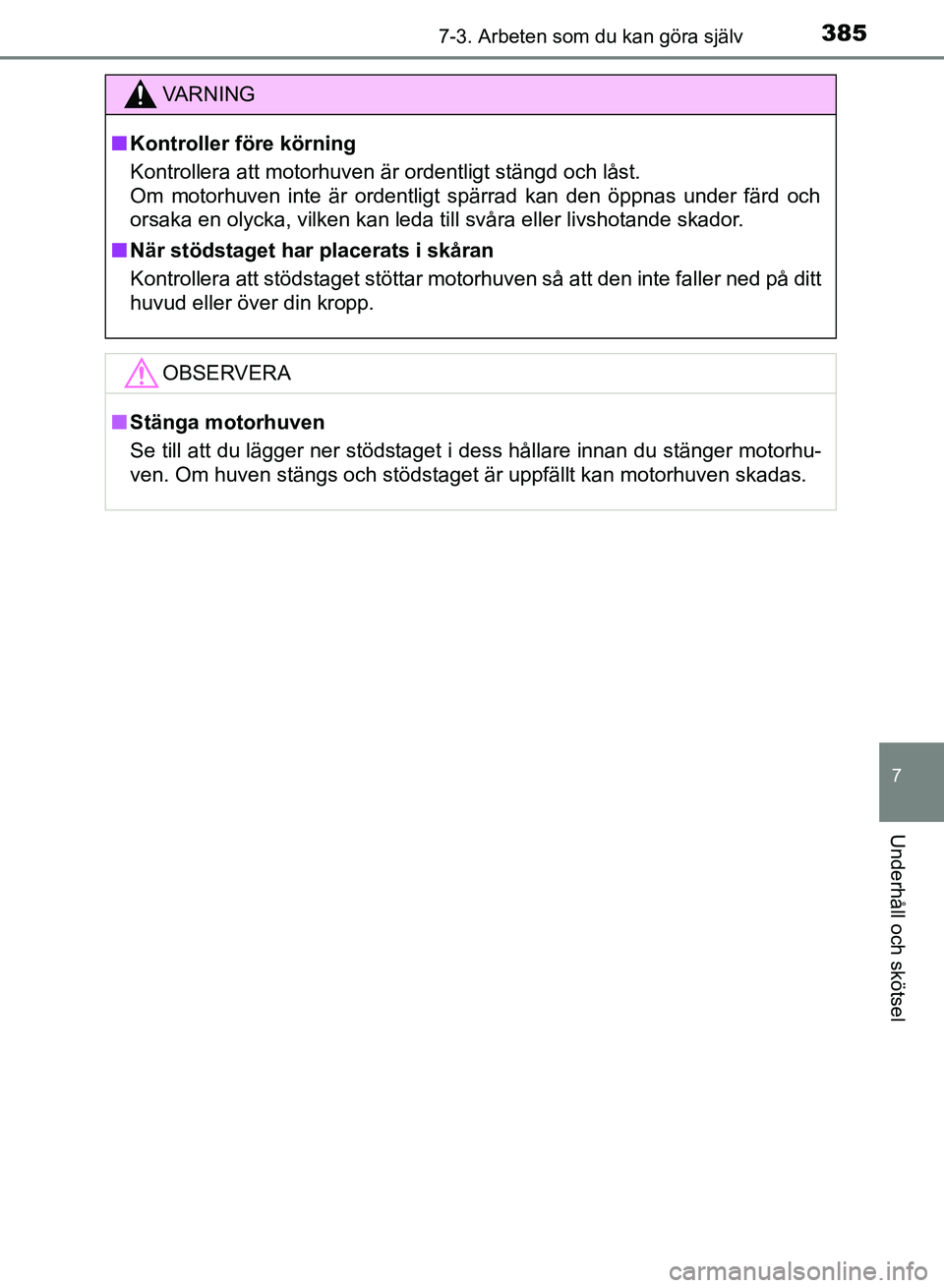

VARNING
n Kontroller före körning
Kontrollera att motorhuven är ordentligt stängd och låst.
Om motorhuven inte är ordentligt spärrad kan den öppnas under färd och
orsaka en olycka, vilken kan leda till svåra eller livshotande skador.
n När stödstaget har placerats i skåran
Kontrollera att stödstaget stöttar motorhuven så att den inte faller ned på ditt
huvud eller över din kropp.
OBSERVERA
nStänga motorhuven
Se till att du lägger ner stödstaget i dess hållare innan du stänger motorhu-
ven. Om huven stängs och stödstaget är uppfällt kan motorhuven skadas.
OM12M59SE_Auris_HV_TS.book Page 385 Wednesday, September 27, 2017 11:03 AM

3867-3. Arbeten som du kan göra själv
OM12M59SE
uFram
uBak
Ty p A
Ty p B

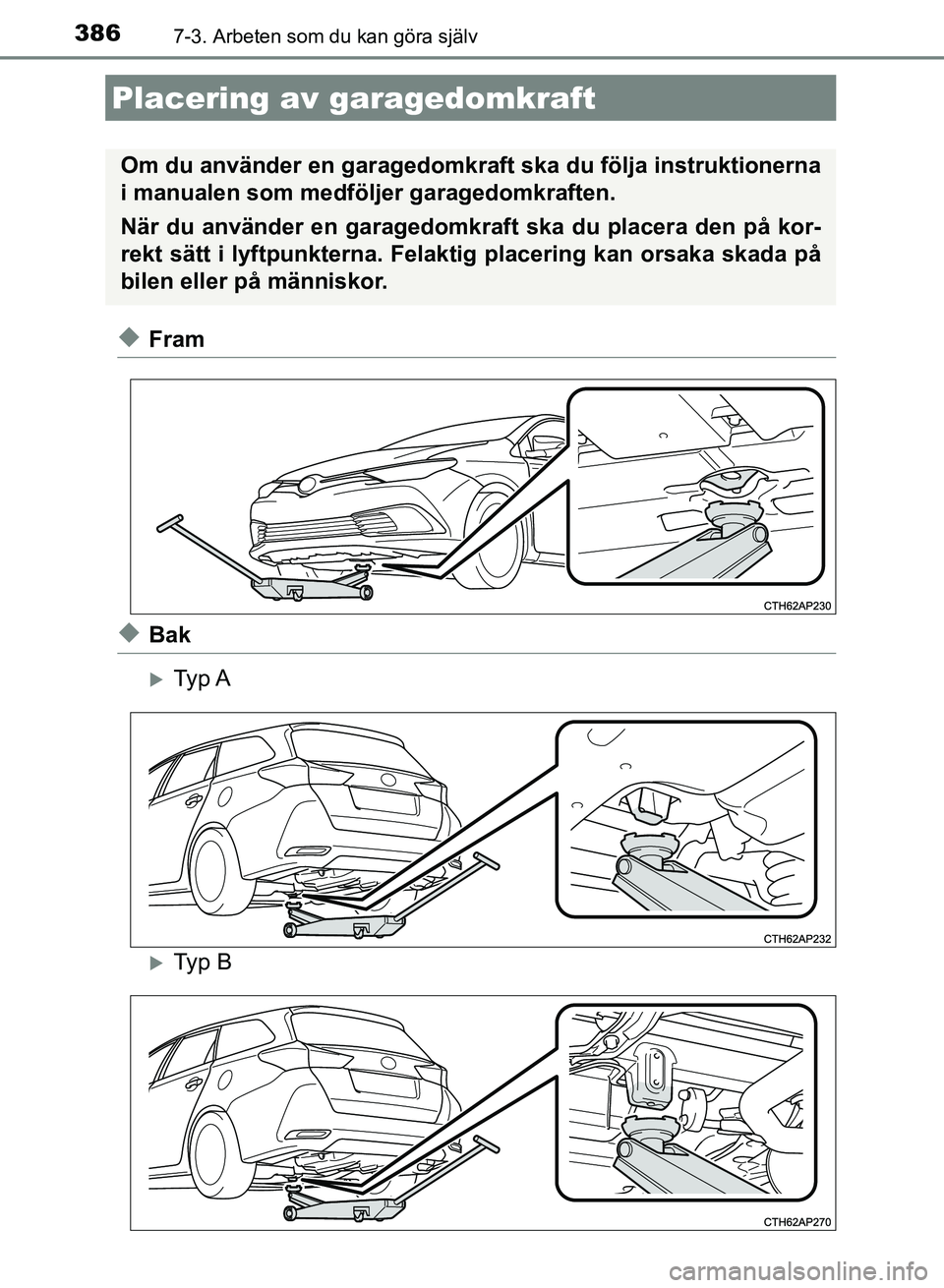

Placering av garagedomkraft
Om du använder en garagedomkraft ska du följa instruktionerna
i manualen som medföljer garagedomkraften.
När du använder en garagedomkraft ska du placera den på kor-
rekt sätt i lyftpunkterna. Felaktig placering kan orsaka skada på
bilen eller på människor.
OM12M59SE_Auris_HV_TS.book Page 386 Wednesday, September 27, 2017 11:03 AM

3877-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

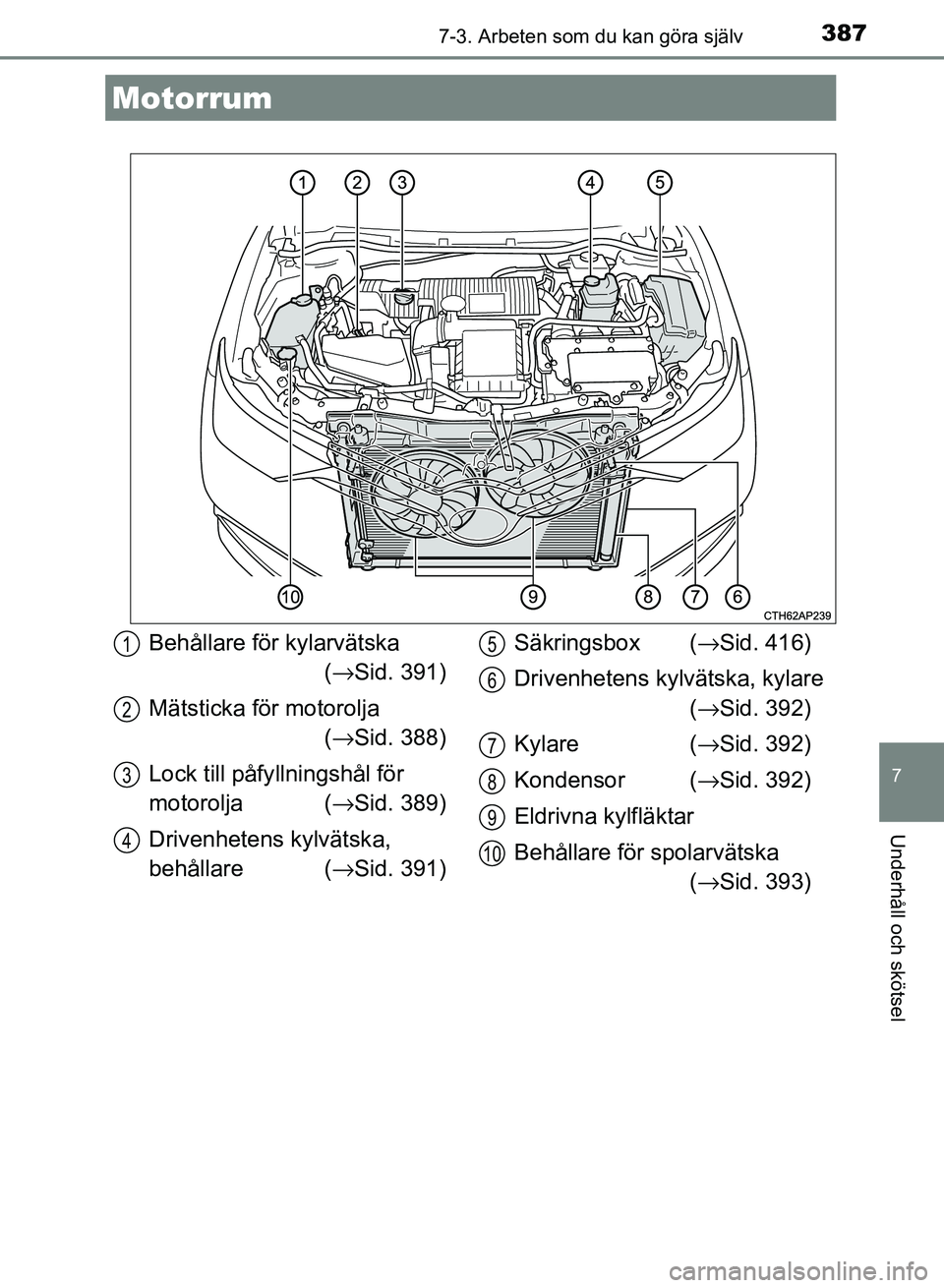

Motorrum
Behållare för kylarvätska (→ Sid. 391)
Mätsticka för motorolja (→ Sid. 388)
Lock till påfy llningshål för
motorolja ( →Sid. 389)
Drivenhetens kylvätska,
behållare (→ Sid. 391)Säkringsbox (
→Sid. 416)
Drivenhetens kylvätska, kylare (→ Sid. 392)
Kylare ( →Sid. 392)
Kondensor ( →Sid. 392)
Eldrivna kylfläktar
Behållare för spolarvätska (→ Sid. 393)1
2
3
4
5
6
7
8
9
10
OM12M59SE_Auris_HV_TS.book Page 387 Wednesday, September 27, 2017 11:03 AM

3887-3. Arbeten som du kan göra själv
OM12M59SE

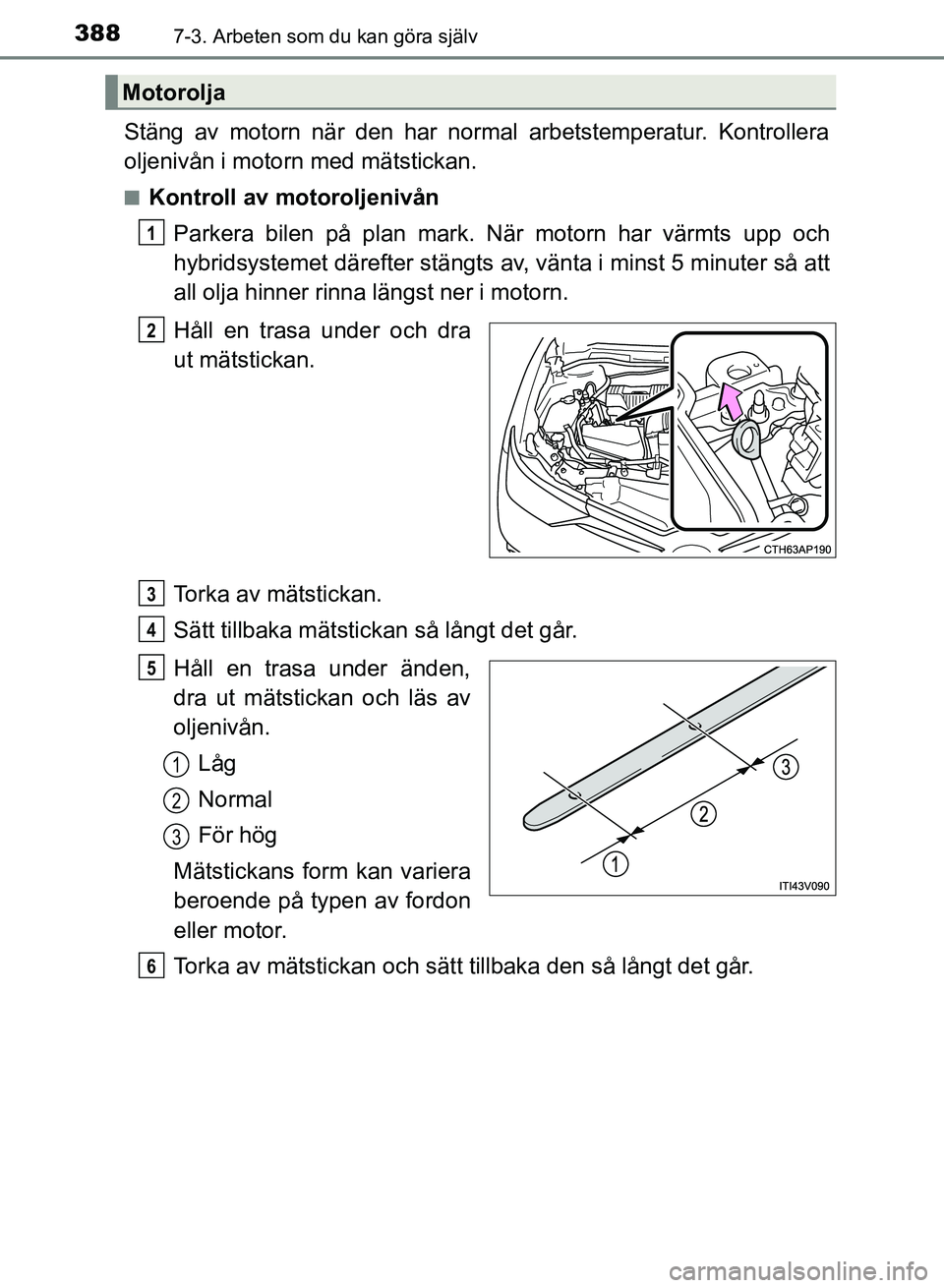

Stäng av motorn när den har normal arbetstemperatur. Kontrollera
oljenivån i motorn med mätstickan.
nKontroll av motoroljenivånParkera bilen på plan mark. När motorn har värmts upp och
hybridsystemet därefter stängts av, vänta i minst 5 minuter så att
all olja hinner rinna längst ner i motorn.
Håll en trasa under och dra
ut mätstickan.
Torka av mätstickan.
Sätt tillbaka mätstickan så långt det går.
Håll en trasa under änden,
dra ut mätstickan och läs av
oljenivån.Låg
Normal
För hög
Mätstickans form kan variera
beroende på typen av fordon
eller motor.
Torka av mätstickan och sätt tillbaka den så långt det går.
Motorolja
1
2
3
4
5
1
2
3
6
OM12M59SE_Auris_HV_TS.book Page 388 Wednesday, September 27, 2017 11:03 AM

3897-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel

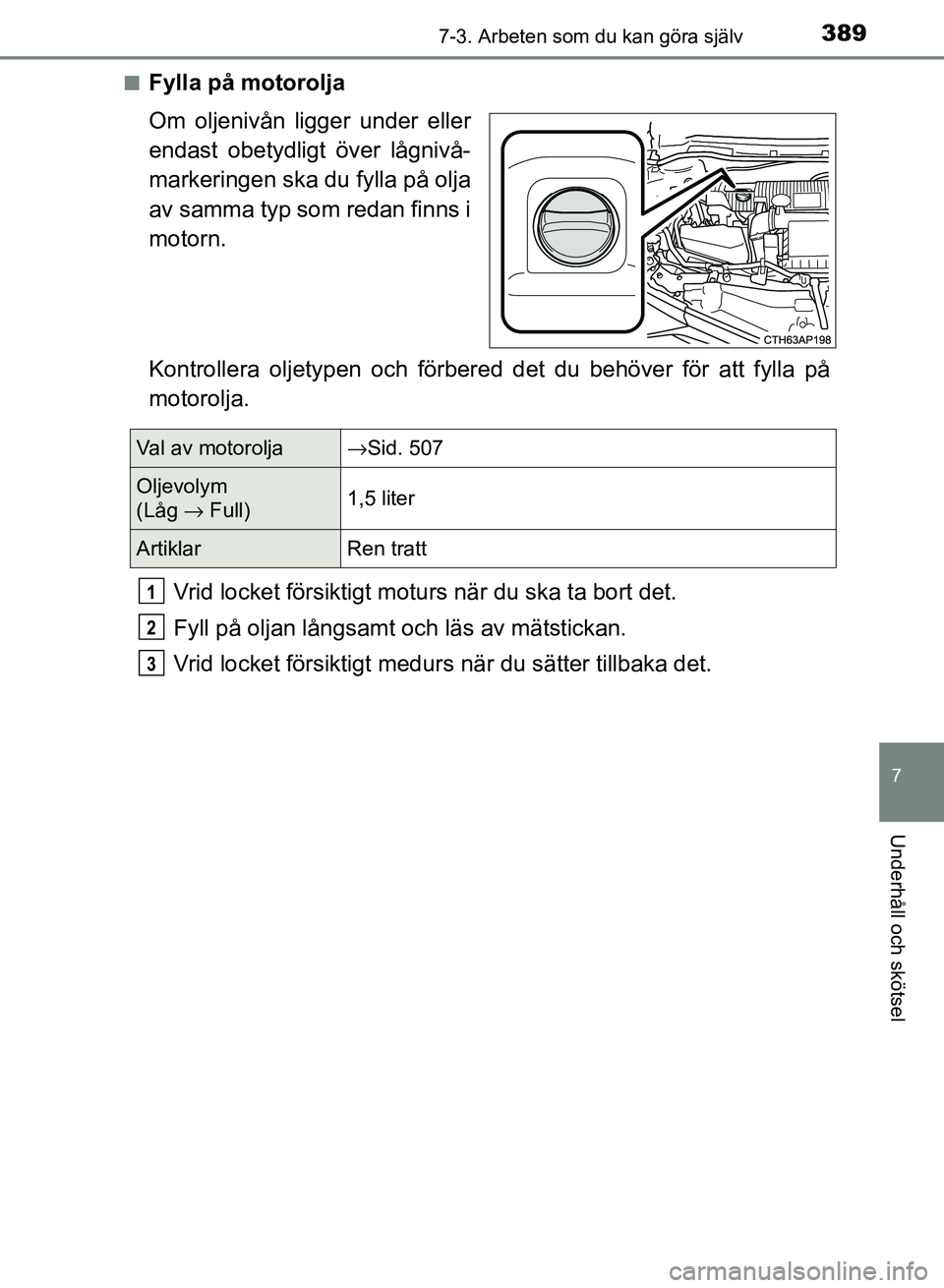

nFylla på motorolja
Om oljenivån ligger under eller
endast obetydligt över lågnivå-
markeringen ska du fylla på olja
av samma typ som redan finns i
motorn.
Kontrollera oljetypen och förbered det du behöver för att fylla på
motorolja.Vrid locket försiktigt moturs när du ska ta bort det.
Fyll på oljan långsamt och läs av mätstickan.
Vrid locket försiktigt medurs när du sätter tillbaka det.
Val av motorolja→Sid. 507
Oljevolym
(Låg → Full)1,5 liter
Artiklar
Ren tratt
1
2
3
OM12M59SE_Auris_HV_TS.book Page 389 Wednesday, September 27, 2017 11:03 AM

3907-3. Arbeten som du kan göra själv
OM12M59SE

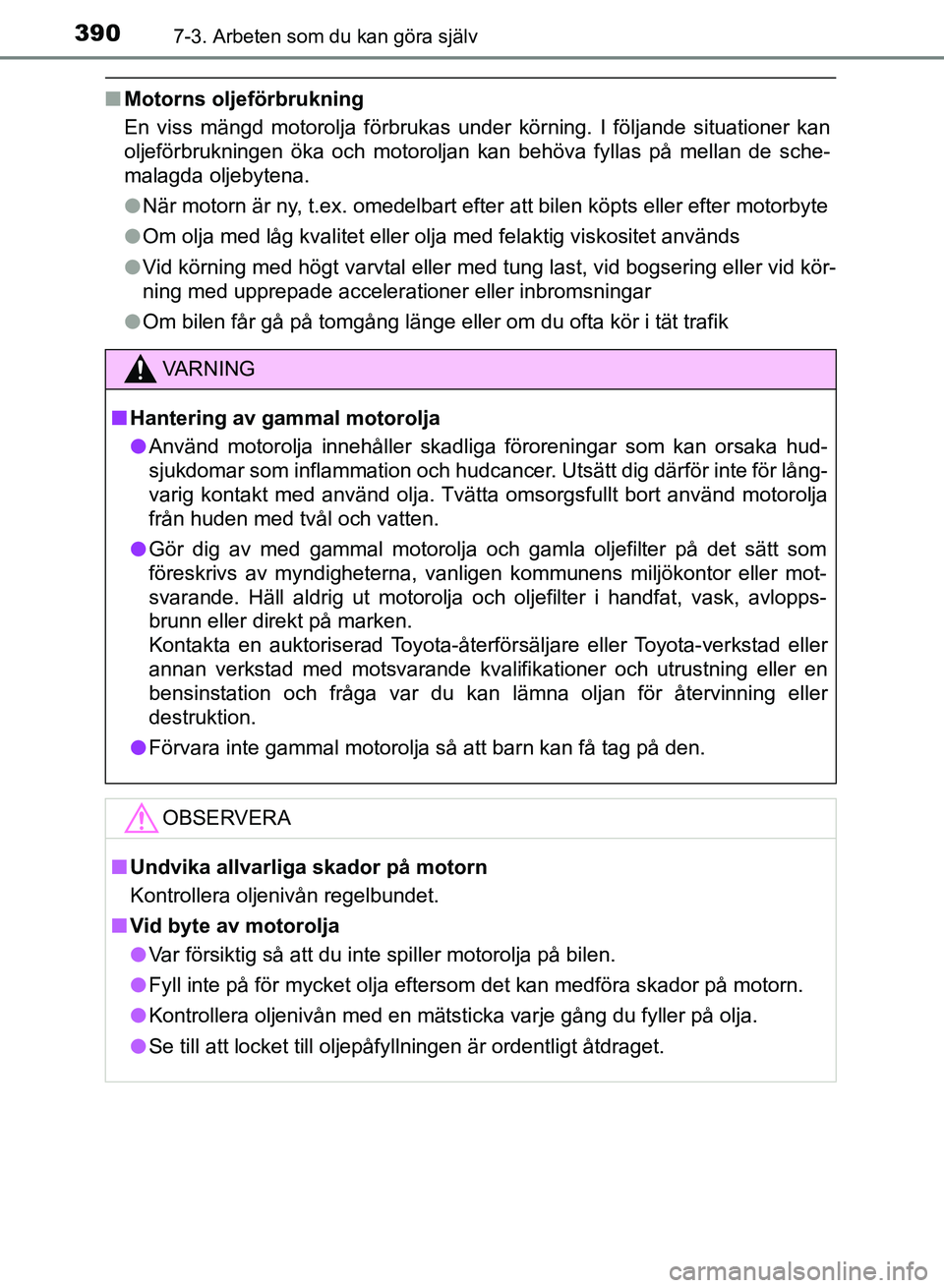

nMotorns oljeförbrukning
En viss mängd motorolja förbrukas under körning. I följande situationer kan
oljeförbrukningen öka och motoroljan kan behöva fyllas på mellan de sche-
malagda oljebytena.
lNär motorn är ny, t.ex. omedelbart efter att bilen köpts eller efter motorbyte
l Om olja med låg kvalitet eller olja med felaktig viskositet används
l Vid körning med högt varvtal eller med tung last, vid bogsering eller vid kör-
ning med upprepade accelerationer eller inbromsningar
l Om bilen får gå på tomgång länge eller om du ofta kör i tät trafik
VARNING
n Hantering av gammal motorolja
l Använd motorolja innehåller skadliga föroreningar som kan orsaka hud-
sjukdomar som inflammation och hudcancer. Utsätt dig därför inte för lång-
varig kontakt med använd olja. Tvätta omsorgsfullt bort använd motorolja
från huden med tvål och vatten.
l Gör dig av med gammal motorolja och gamla oljefilter på det sätt som
föreskrivs av myndigheterna, vanligen kommunens miljökontor eller \
mot-
svarande. Häll aldrig ut motorolja och oljefilter i handfat, vask, avlopps-
brunn eller direkt på marken.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning eller en
bensinstation och fråga var du kan lämna oljan för återvinning eller
destruktion.
l Förvara inte gammal motorolja så att barn kan få tag på den.
OBSERVERA
n Undvika allvarliga skador på motorn
Kontrollera oljenivån regelbundet.
n Vid byte av motorolja
l Var försiktig så att du inte spiller motorolja på bilen.
l Fyll inte på för mycket olja eftersom det kan medföra skador på motorn.
l Kontrollera oljenivån med en mätsticka varje gång du fyller på olja.
l Se till att locket till oljepåfyllningen är ordentligt åtdraget.
OM12M59SE_Auris_HV_TS.book Page 390 Wednesday, September 27, 2017 11:03 AM

3917-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
Rätt vätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” när
hybridsystemet är kallt.
Expansionstank för kylarvätska
Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under
”LOW”-strecket ska du fylla på
upp till ”FULL”.
Drivenhetens kylvät ska, behållare
Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
n Kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller liknande etylenglykol-
baserad kylarvätska av hög kvalitet som inte innehåller silikat, amin, nitrit eller
borat och är framställd med tekniken Hybrid Organic Acid som ger lång livs-
längd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och 50 %
destillerat vatten. (Minimitemperatur: –35 °C)
Ytterligare detaljer om kylarvätska kan du få hos en auktoriserad Toyota-åter-
försäljare, Toyota-verkstad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning.
n Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locken till motorns/drivenhetens kyl-
vätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller -verkstad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning provtrycka kylarlocket och kontrollera om det finns
läckor i systemet.
Kylarvätska
1
2
3
1
2
3
OM12M59SE_Auris_HV_TS.book Page 391 Wednesday, September 27, 2017 11:03 AM

3927-3. Arbeten som du kan göra själv
OM12M59SE
Kontrollera kylare, kondensor och avlägsna eventuella främmande
föremål.
Om någon av ovanstående delar är mycket smutsig eller om du inte är
säker på dess skick ska du köra bilen till en auktoris erad Toyota-åter-
försäljare eller -verkstad, eller annan verkstad med motsvarande kva-
lifikationer och utrustning.
VARNING
n Om hybridsystemet är varmt
Avlägsna inte locken till motorns/drivenhetens kylvätskebehållare.
Kylsystemet kan vara trycksatt och det kan spruta ut het kylarvätska om
locket tas bort, vilket kan orsaka svåra skador, till exempel brännskador.
OBSERVERA
nFylla på kylarvätska
Kylarvätska är varken vanligt vatten eller frostskyddsvätska. En korrekt
blandning av vatten och frostskydd måste användas för att bibehålla rätt
smörjning, rostskydd och kylning. Läs anvisningarna på frostskydds- eller
kylarvätskeflaskan.
n Om du skulle spilla kylarvätska
Tvätta av spilld kylvätska med vatten för att förhindra skador på delar eller
lackering.
Kylare och kondensor
VARNING
n Om hybridsystemet är varmt
Rör inte kylaren eller kondensorn. De kan vara mycket heta och kan ge
upphov till svåra skador, t.ex. brännskador.
