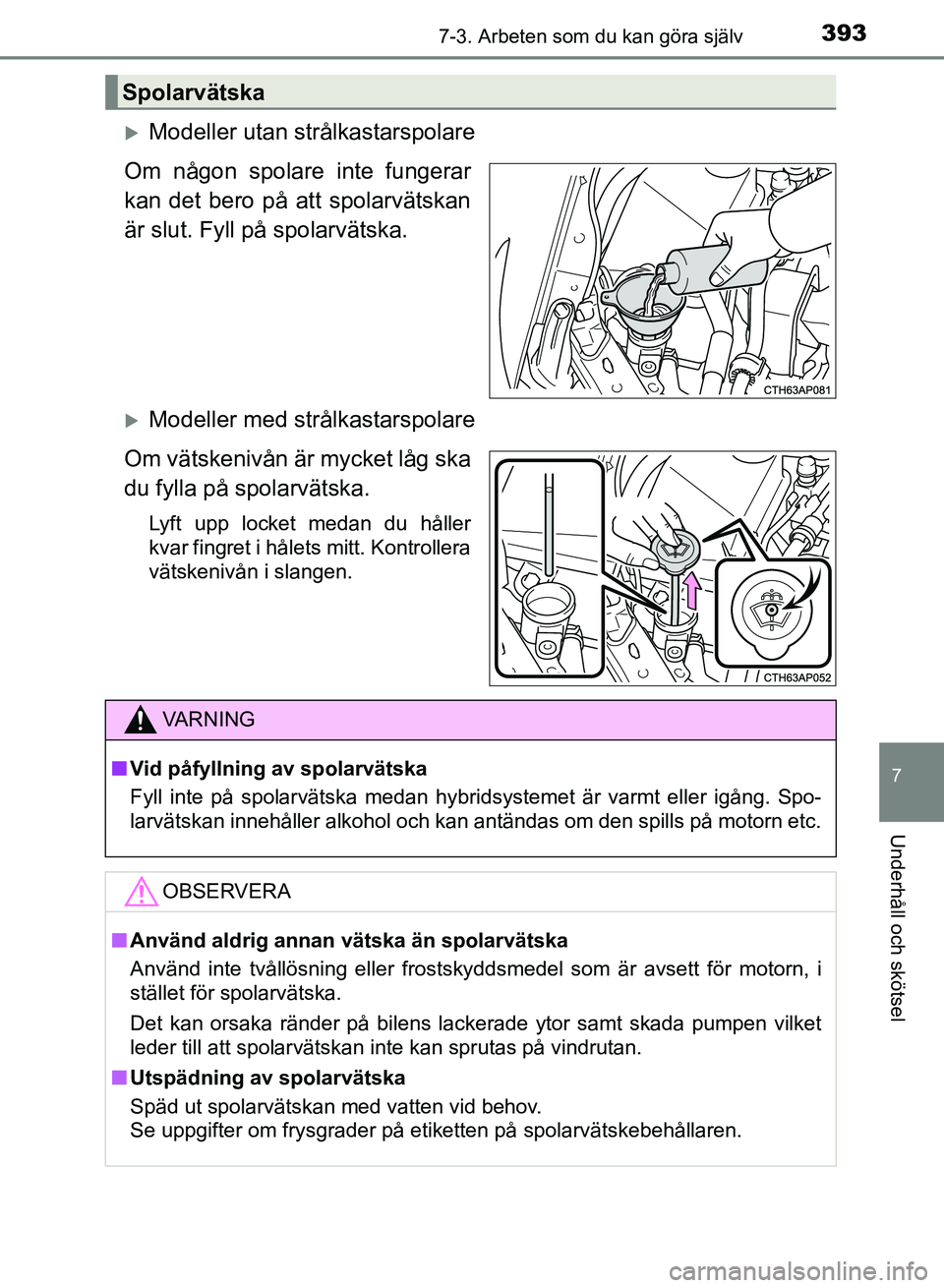

3937-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
Modeller utan strålkastarspolare
Om någon spolare inte fungerar
kan det bero på att spolarvätskan
är slut. Fyll på spolarvätska.
Modeller med strålkastarspolare
Om vätskenivån är mycket låg ska
du fylla på spolarvätska.
Lyft upp locket medan du håller
kvar fingret i hålets mitt. Kontrollera
vätskenivån i slangen.
Spolarvätska
VARNING
n Vid påfyllning av spolarvätska
Fyll inte på spolarvätska medan hybridsystemet är varmt eller igång. Spo-
larvätskan innehåller alkohol och kan antändas om den spills på motorn etc.
OBSERVERA
nAnvänd aldrig annan vätska än spolarvätska
Använd inte tvållösning eller frostskyddsmedel som är avsett för motorn, i
stället för spolarvätska.
Det kan orsaka ränder på bilens lackerade ytor samt skada pumpen vilket
leder till att spolarvätskan inte kan sprutas på vindrutan.
n Utspädning av spolarvätska
Späd ut spolarvätskan med vatten vid behov.
Se uppgifter om frysgrader på etiketten på spolarvätskebehållaren.
OM12M59SE_Auris_HV_TS.book Page 393 Wednesday, September 27, 2017 11:03 AM

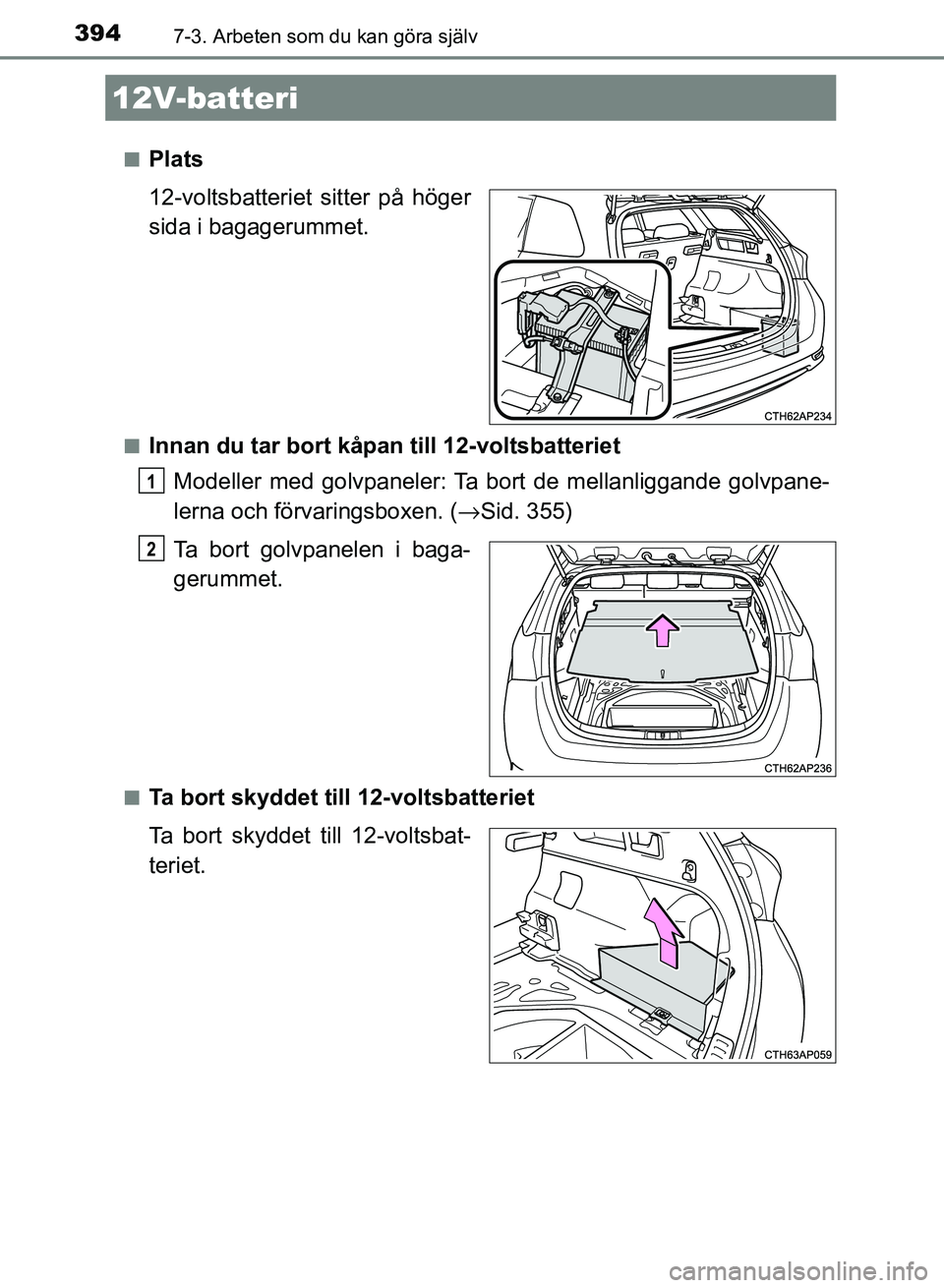

3947-3. Arbeten som du kan göra själv
OM12M59SEn
Plats
12-voltsbatteriet sitter på höger
sida i bagagerummet.
nInnan du tar bort kåpan till 12-voltsbatteriet
Modeller med golvpaneler: Ta bort de mellanliggande golvpane-
lerna och förvaringsboxen. ( →Sid. 355)
Ta bort golvpanelen i baga-
gerummet.
nTa bort skyddet till 12-voltsbatteriet
Ta bort skyddet till 12-voltsbat-
teriet.
12V-batteri
1
2
OM12M59SE_Auris_HV_TS.book Page 394 Wednesday, September 27, 2017 11:03 AM

3957-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
nExteriör
Kontrollera att 12-voltsbatteriets poler inte är korroderade, att inga
anslutningar sitter löst eller är spruckna samt att fästbygeln håller
fast batteriet.
Poler
Fästbygel
nMontera kåpan till 12-voltsbatteriet
Passa in de tre flikarna och
montera locket till 12-voltsbatte-
riet.
nSäkerhetssymbol
Innebörden av respektive symbol som finns ovanpå 12-voltsbatte-
riet är följande:
1
2
Rök ej, använd ingen
öppen eld och orsaka
inte gnistor
Batterisyra
Skydda ögonenObservera anvisningar
för användning
Håll barn på avståndExplosiv gas
OM12M59SE_Auris_HV_TS.book Page 395 Wednesday, September 27, 2017 11:03 AM

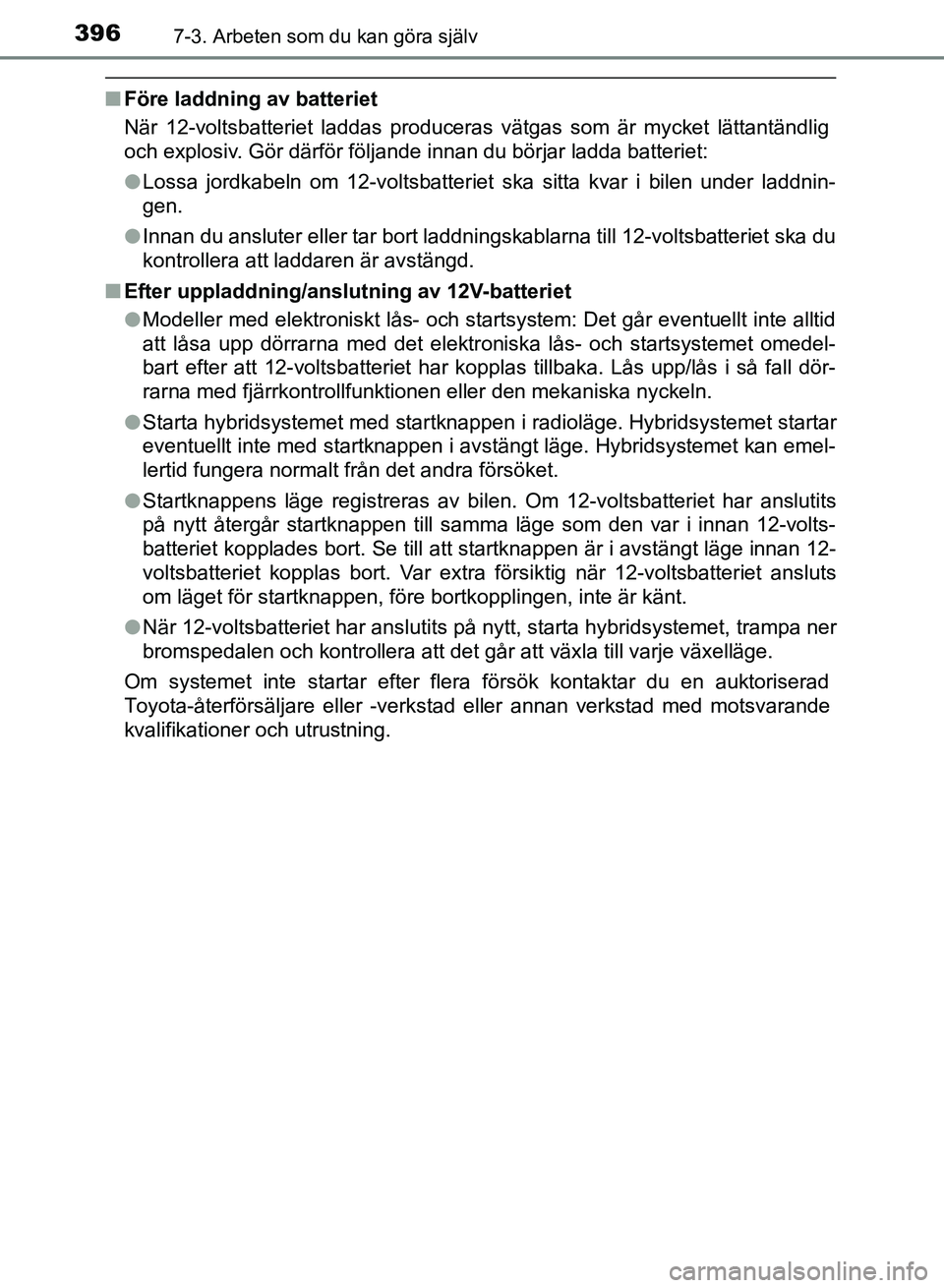

3967-3. Arbeten som du kan göra själv
OM12M59SE
nFöre laddning av batteriet
När 12-voltsbatteriet laddas produceras vätgas som är mycket lättantändlig
och explosiv. Gör därför följande innan du börjar ladda batteriet:
lLossa jordkabeln om 12-voltsbatteriet ska sitta kvar i bilen under laddnin-
gen.
l Innan du ansluter eller tar bort laddningskablarna till 12-voltsbatteriet ska du
kontrollera att laddaren är avstängd.
n Efter uppladdning/ansl utning av 12V-batteriet
l Modeller med elektroniskt lås- och startsystem: Det går eventuellt inte alltid
att låsa upp dörrarna med det elektroniska lås- och startsystemet omedel-
bart efter att 12-voltsbatteriet har kopplas tillbaka. Lås upp/lås i så fall dör-
rarna med fjärrkontrollfunktionen eller den mekaniska nyckeln.
l Starta hybridsystemet med startknappen i radioläge. Hybridsystemet startar
eventuellt inte med startknappen i avstängt läge. Hybridsystemet kan emel-
lertid fungera normalt från det andra försöket.
l Startknappens läge registreras av bilen. Om 12-voltsbatteriet har anslutits
på nytt återgår startknappen till samma läge som den var i innan 12-volts-
batteriet kopplades bort. Se till att startknappen är i avstängt läge innan 12-
voltsbatteriet kopplas bort. Var extra försiktig när 12-voltsbatteriet ansluts
om läget för startknappen, före bortkopplingen, inte är känt.
l När 12-voltsbatteriet har anslutits på nytt, starta hybridsystemet, trampa ner
bromspedalen och kontrollera att det går att växla till varje växelläge.
Om systemet inte startar efter flera försök kontaktar du en auktoriserad
Toyota-återförsäljare eller -verkstad eller annan verkstad med motsvarande
kvalifikationer och utrustning.
OM12M59SE_Auris_HV_TS.book Page 396 Wednesday, September 27, 2017 11:03 AM

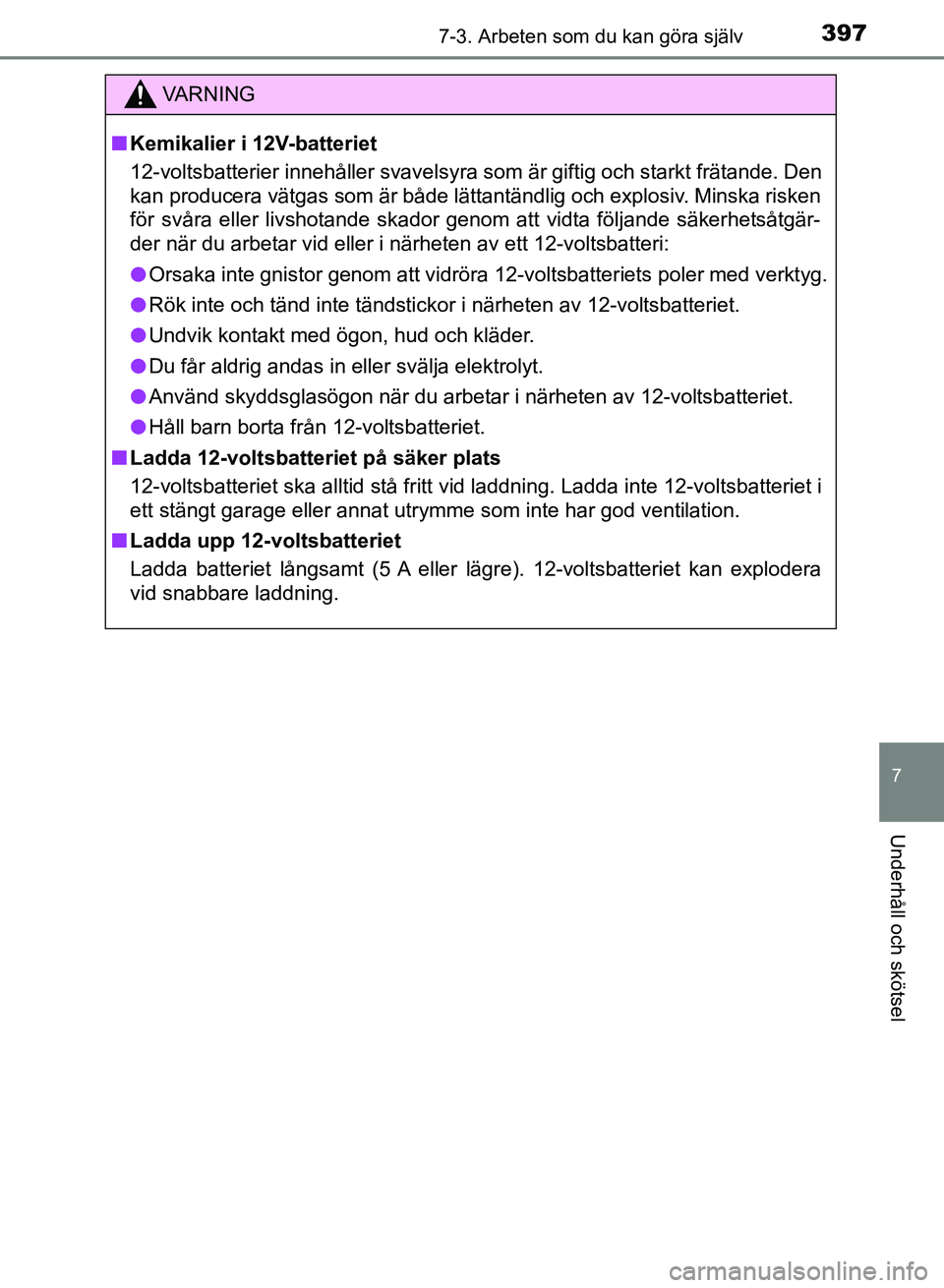

3977-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
VARNING
n Kemikalier i 12V-batteriet
12-voltsbatterier innehåller svavelsyra som är giftig och starkt frätande. Den
kan producera vätgas som är både lättantändlig och explosiv. Minska risken
för svåra eller livshotande skador genom att vidta följande säkerhetsåtgär-
der när du arbetar vid eller i närheten av ett 12-voltsbatteri:
l Orsaka inte gnistor genom att vidröra 12-voltsbatteriets poler med verktyg.
l Rök inte och tänd inte tändstickor i närheten av 12-voltsbatteriet.
l Undvik kontakt med ögon, hud och kläder.
l Du får aldrig andas in eller svälja elektrolyt.
l Använd skyddsglasögon när du arbetar i närheten av 12-voltsbatteriet.
l Håll barn borta från 12-voltsbatteriet.
n Ladda 12-voltsbatteriet på säker plats
12-voltsbatteriet ska alltid stå fritt vid laddning. Ladda inte 12-voltsbatteriet i
ett stängt garage eller annat utrymme som inte har god ventilation.
n Ladda upp 12-voltsbatteriet
Ladda batteriet långsamt (5 A eller lägre). 12-voltsbatteriet kan explodera
vid snabbare laddning.
OM12M59SE_Auris_HV_TS.book Page 397 Wednesday, September 27, 2017 11:03 AM

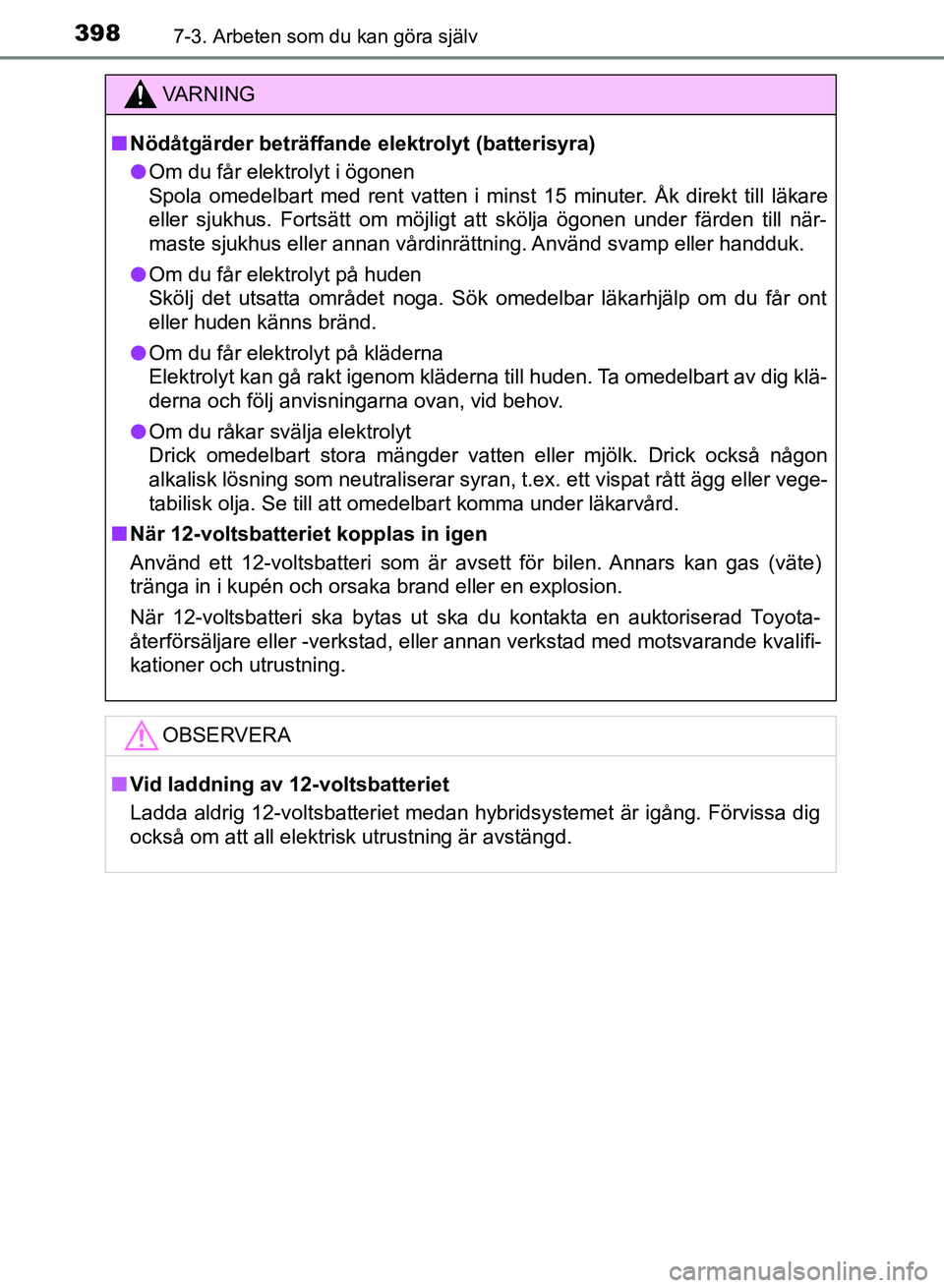

3987-3. Arbeten som du kan göra själv
OM12M59SE
VARNING
n Nödåtgärder beträffande elektrolyt (batterisyra)
l Om du får elektrolyt i ögonen
Spola omedelbart med rent vatten i minst 15 minuter. Åk direkt till läkare
eller sjukhus. Fortsätt om möjligt att skölja ögonen under färden till när-
maste sjukhus eller annan vårdinrättning. Använd svamp eller handduk.
l Om du får elektrolyt på huden
Skölj det utsatta området noga. Sök omedelbar läkarhjälp om du får ont
eller huden känns bränd.
l Om du får elektrolyt på kläderna
Elektrolyt kan gå rakt igenom kläderna till huden. Ta omedelbart av dig klä-
derna och följ anvisningarna ovan, vid behov.
l Om du råkar svälja elektrolyt
Drick omedelbart stora mängder vatten eller mjölk. Drick också någon
alkalisk lösning som neutraliserar syran, t.ex. ett vispat rått ägg eller vege-
tabilisk olja. Se till att omedelbart komma under läkarvård.
n När 12-voltsbatteriet kopplas in igen
Använd ett 12-voltsbatteri som är avsett för bilen. Annars kan gas (väte)
tränga in i kupén och orsaka brand eller en explosion.
När 12-voltsbatteri ska bytas ut ska du kontakta en auktoriserad Toyota-
återförsäljare eller -verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
OBSERVERA
nVid laddning av 12-voltsbatteriet
Ladda aldrig 12-voltsbatteriet medan hybridsystemet är igång. Förvissa dig
också om att all elektrisk utrustning är avstängd.
OM12M59SE_Auris_HV_TS.book Page 398 Wednesday, September 27, 2017 11:03 AM

3997-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
Kontrollera om slitagevarnarna syns på däcken. Kontrollera även om
däcken visar ojämnt slitage, t.ex. för mycket slitage på ena sidan av
däckmönstret.
Kontrollera reservdäckets skick och lufttryck om det inte har roterats.
Nytt däckmönster
Slitet däckmönster
Förslitningsvarnare
”TWI” eller ”Δ” på sidan av respektive däck anger var slitagevarnarna sit-
ter.
Byt däck om slitagevarnarna är synliga på ett däck.
Rotera hjulen i angiven ordnings-
följd.
För att jämna ut slitaget på däcken
och öka deras livslängd rekom-
menderar Toyota att du roterar
däcken ungefär var 10 000 km.
Modeller med däcktryckvarnings-
system: Vid omflyttning av fram- och
bakhjul som har olika däcktryck,
kom ihåg att nollställa däcktryckvar-
ningssystemet efter omflyttningen.
Däck
Byt ut eller flytta om däcken i enlighet med serviceintervall och
däckslitage.
Kontrollera däcken
Däckrotation
1
2
3
Fram
OM12M59SE_Auris_HV_TS.book Page 399 Wednesday, September 27, 2017 11:03 AM

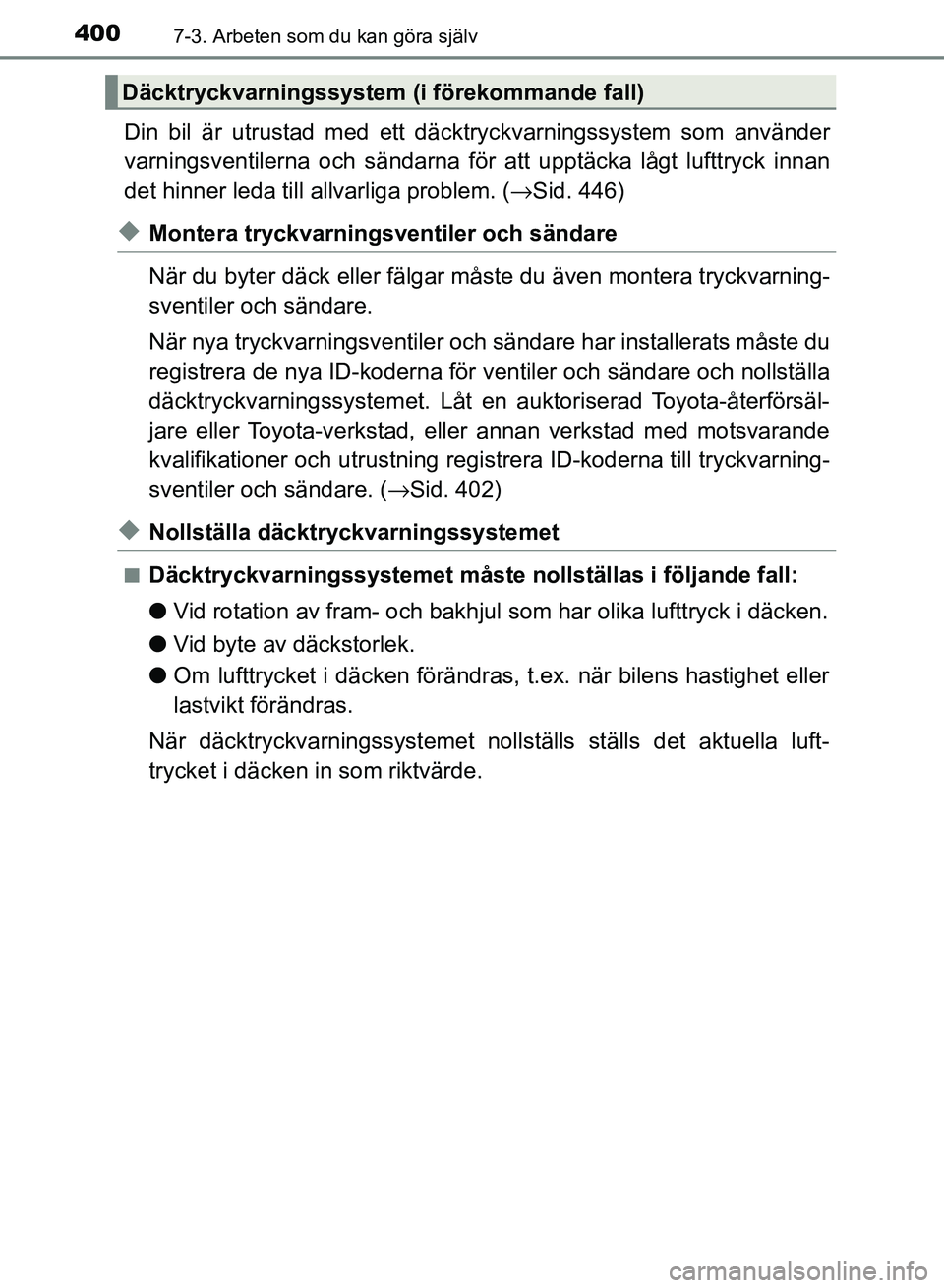

4007-3. Arbeten som du kan göra själv
OM12M59SE
Din bil är utrustad med ett däcktryckvarningssystem som använder
varningsventilerna och sändarna för att upptäcka lågt lufttryck innan
det hinner leda till allvarliga problem. ( →Sid. 446)
uMontera tryckvarningsventiler och sändare
När du byter däck eller fälgar måste du även montera tryckvarning-
sventiler och sändare.
När nya tryckvarningsventiler och sändare har installerats måste du
registrera de nya ID-koderna för ventiler och sändare och nollställa
däcktryckvarningssyste met. Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning regi strera ID-koderna till tryckvarning-
sventiler och sändare. ( →Sid. 402)
uNollställa däcktryckvarningssystemet
nDäcktryckvarningssystemet måste nollställas i följande fall:
l Vid rotation av fram- och bakhjul som har olika lufttryck i däcken.
l Vid byte av däckstorlek.
l Om lufttrycket i däcken förändras, t.ex. när bilens hastighet eller
lastvikt förändras.
När däcktryckvarningssystemet nollställs ställs det aktuella luft-
trycket i däcken in som riktvärde.
Däcktryckvarningssystem (i förekommande fall)
