382
OM12M59SE

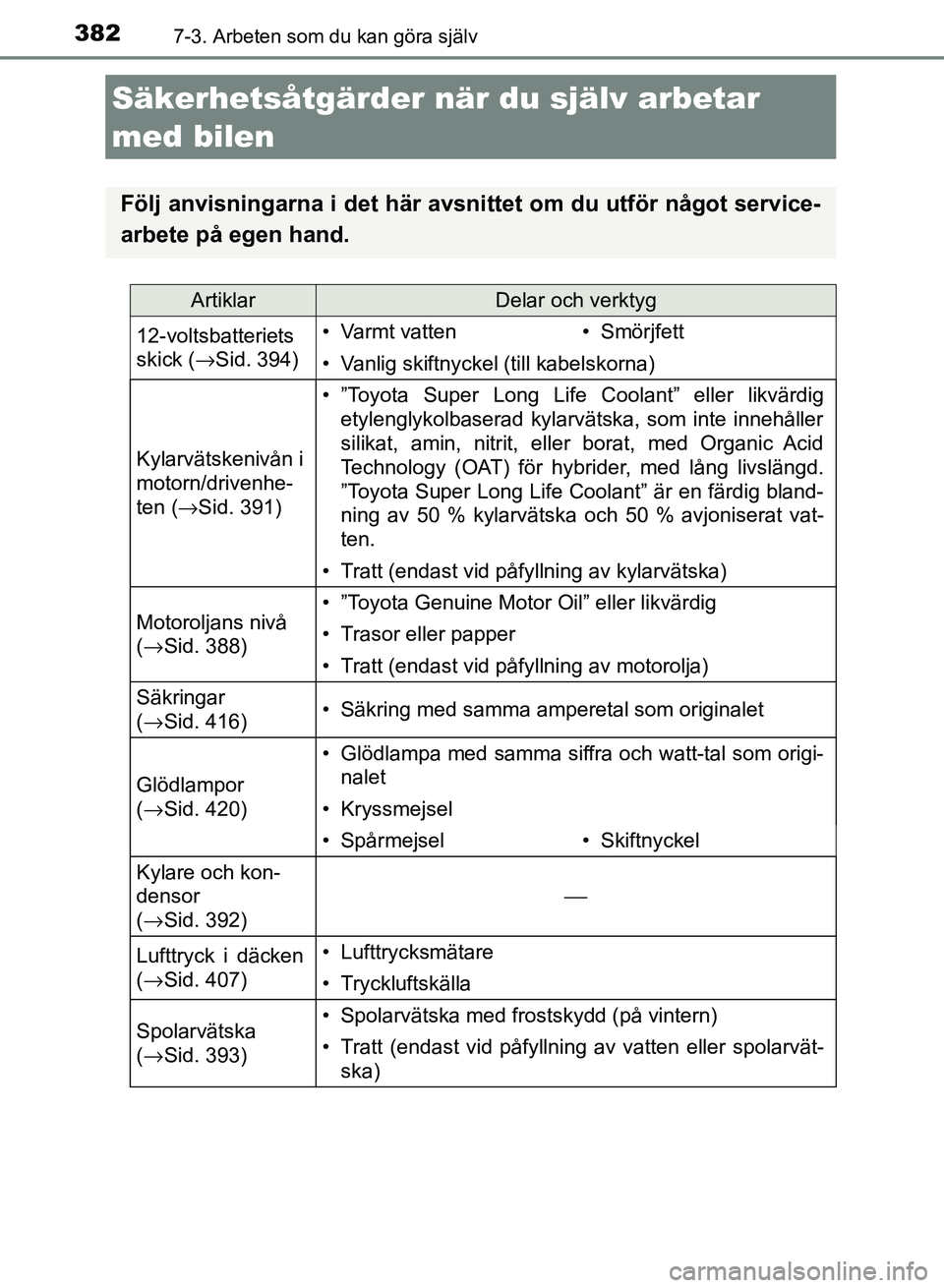

7-3. Arbeten som du kan göra själv
Säkerhetsåtgärder när du själv arbetar
med bilen
Följ anvisningarna i det här avsn ittet om du utför något service-
arbete på egen hand.
ArtiklarDelar och verktyg
12-voltsbatteriets
skick ( →Sid. 394)• Varmt vatten• Smörjfett
• Vanlig skiftnyckel (till kabelskorna)
Kylarvätskenivån i
motorn/drivenhe-
ten (→Sid. 391)
• ”Toyota Super Long Life Coolant” eller likvärdig
etylenglykolbaserad kylarvätska, som inte innehåller
silikat, amin, nitrit, eller borat, med Organic Acid
Technology (OAT) för hybrider, med lång livslängd.
”Toyota Super Long Life Coolant” är en färdig bland-
ning av 50 % kylarvätska och 50 % avjoniserat vat-
ten.
• Tratt (endast vid påfyllning av kylarvätska)
Motoroljans nivå
(→ Sid. 388)• ”Toyota Genuine Motor Oil” eller likvärdig
• Trasor eller papper
• Tratt (endast vid påfyllning av motorolja)
Säkringar
(→ Sid. 416)• Säkring med samma amperetal som originalet
Glödlampor
(→ Sid. 420)
• Glödlampa med samma siffra och watt-tal som origi-
nalet
• Kryssmejsel
• Spårmejsel• Skiftnyckel
Kylare och kon-
densor
(→ Sid. 392)
⎯
Lufttryck i däcken
(→ Sid. 407)• Lufttrycksmätare
• Tryckluftskälla
Spolarvätska
(→ Sid. 393)• Spolarvätska med frostskydd (på vintern)
• Tratt (endast vid påfyllning av vatten eller spolarvät-
ska)
OM12M59SE_Auris_HV_TS.book Page 382 Wednesday, September 27, 2017 11:03 AM

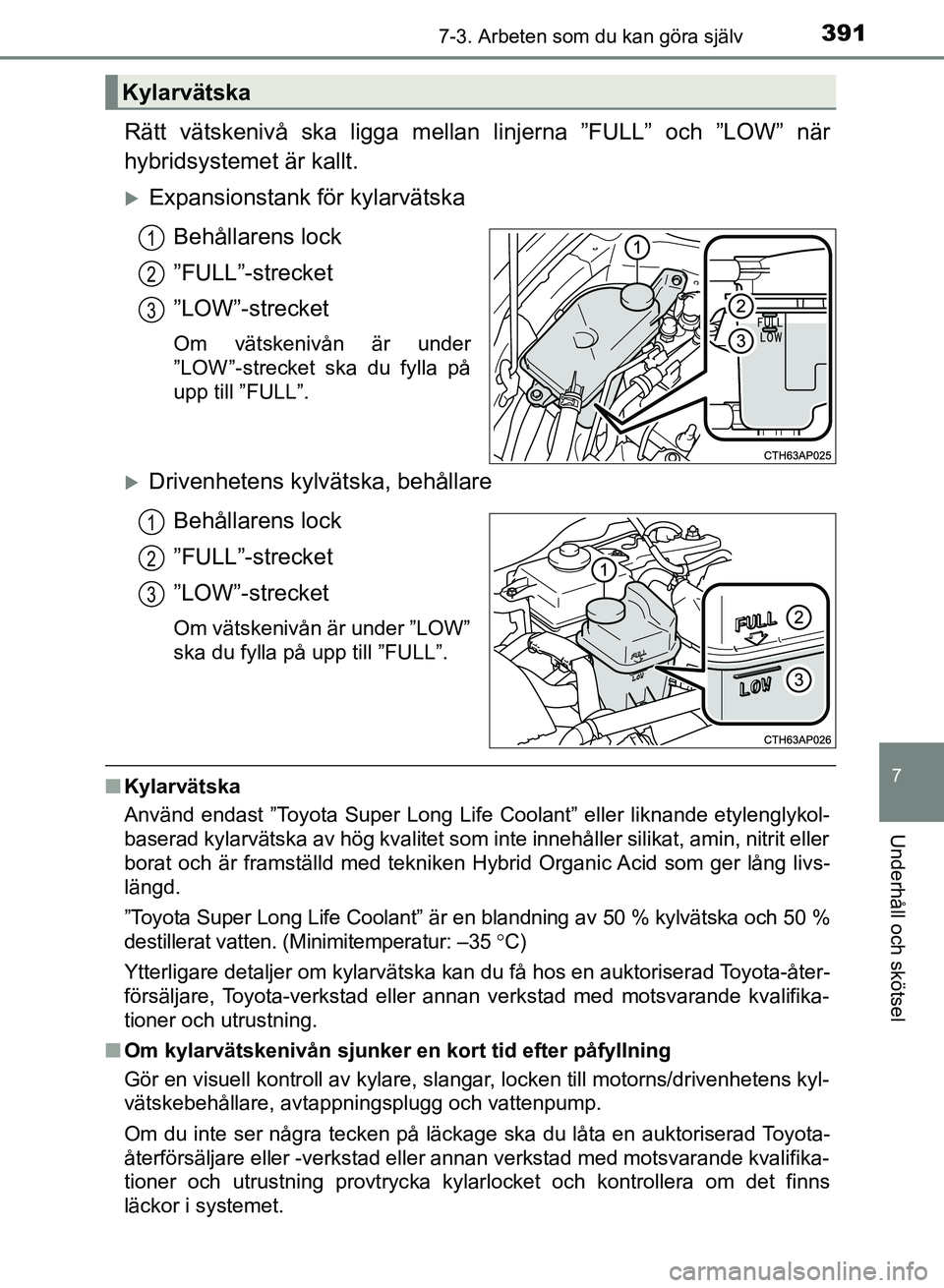

3917-3. Arbeten som du kan göra själv
OM12M59SE
7
Underhåll och skötsel
Rätt vätskenivå ska ligga mellan linjerna ”FULL” och ”LOW” när
hybridsystemet är kallt.
Expansionstank för kylarvätska
Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under
”LOW”-strecket ska du fylla på
upp till ”FULL”.
Drivenhetens kylvät ska, behållare
Behållarens lock
”FULL”-strecket
”LOW”-strecket
Om vätskenivån är under ”LOW”
ska du fylla på upp till ”FULL”.
n Kylarvätska
Använd endast ”Toyota Super Long Life Coolant” eller liknande etylenglykol-
baserad kylarvätska av hög kvalitet som inte innehåller silikat, amin, nitrit eller
borat och är framställd med tekniken Hybrid Organic Acid som ger lång livs-
längd.
”Toyota Super Long Life Coolant” är en blandning av 50 % kylvätska och 50 %
destillerat vatten. (Minimitemperatur: –35 °C)
Ytterligare detaljer om kylarvätska kan du få hos en auktoriserad Toyota-åter-
försäljare, Toyota-verkstad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning.
n Om kylarvätskenivån sjunker en kort tid efter påfyllning
Gör en visuell kontroll av kylare, slangar, locken till motorns/drivenhetens kyl-
vätskebehållare, avtappningsplugg och vattenpump.
Om du inte ser några tecken på läckage ska du låta en auktoriserad Toyota-
återförsäljare eller -verkstad eller annan verkstad med motsvarande kvalifika-
tioner och utrustning provtrycka kylarlocket och kontrollera om det finns
läckor i systemet.
Kylarvätska
1
2
3
1
2
3
OM12M59SE_Auris_HV_TS.book Page 391 Wednesday, September 27, 2017 11:03 AM

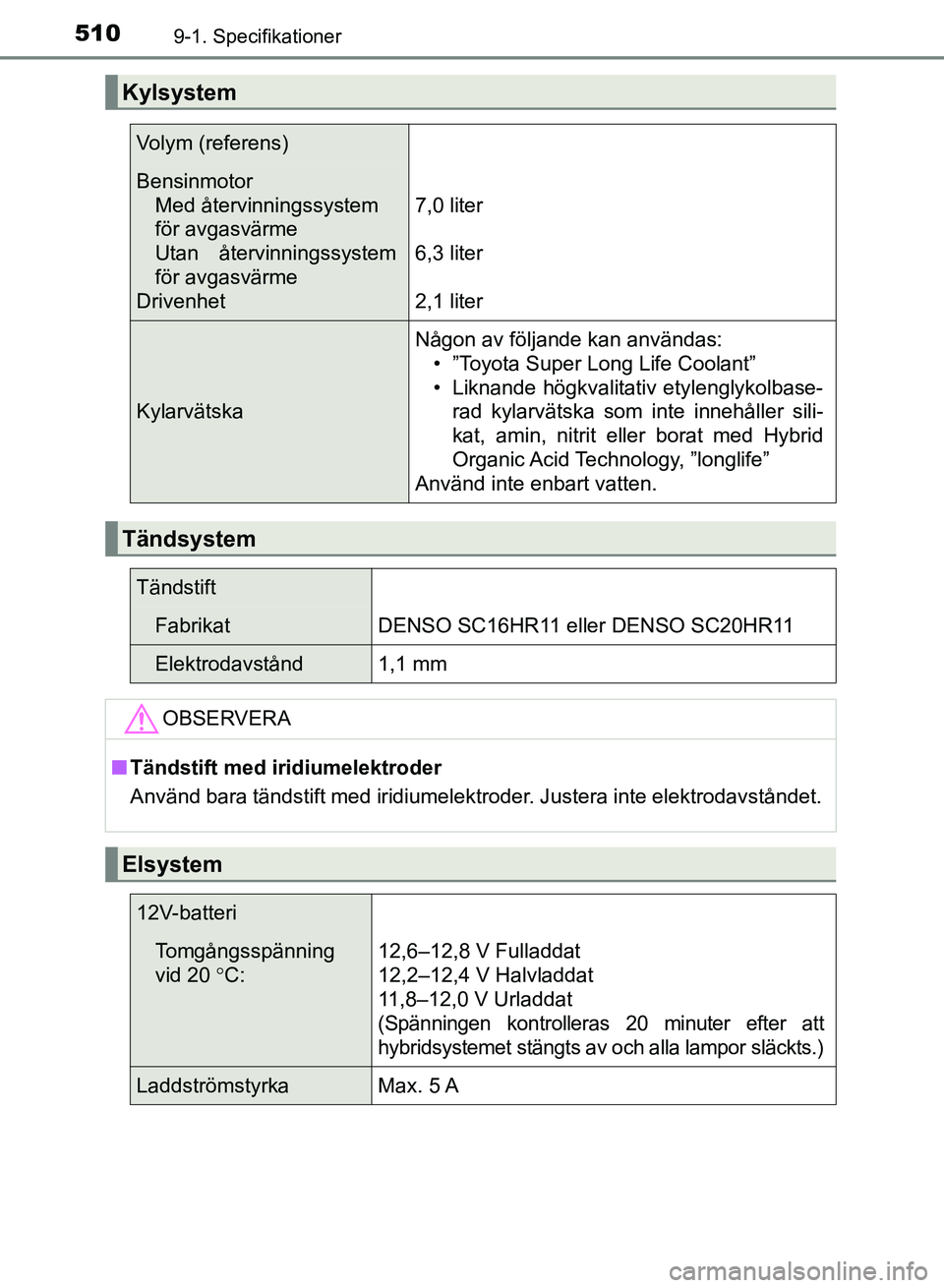

5109-1. Specifikationer
OM12M59SE
Kylsystem
Volym (referens)
BensinmotorMed återvinningssystem
för avgasvärme
Utan återvinningssystem
för avgasvärme
Drivenhet
7,0 liter
6,3 liter
2,1 liter
Kylarvätska Någon av följande kan användas:
• ”Toyota Super Long Life Coolant”
• Liknande högkvalitativ etylenglykolbase-rad kylarvätska som inte innehåller sili-
kat, amin, nitrit eller borat med Hybrid
Organic Acid Technology, ”longlife”
Använd inte enbart vatten.
Tändsystem
Tändstift
FabrikatDENSO SC16HR11 eller DENSO SC20HR11
Elektrodavstånd1,1 mm
OBSERVERA
n Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elsystem
12V-batteri
Tomgångsspänning
vid 20 °C: 12,6–12,8 V Fulladdat
12,2–12,4 V Halvladdat
11,8–12,0 V Urladdat
(Spänningen kontrolleras 20 minuter efter att
hybridsystemet stängts av
och alla lampor släckts.)
LaddströmstyrkaMax. 5 A
