331-1. För säkert bruk
1
Trygghet och säkerhet
OM12M59SE
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp
mycket snabbt med ofarlig gas för att fånga upp de åkandes rörelse
framåt.
Komponenter i krockkuddesystemet
Sidokrocksensorer (bak)
Krockkuddesystem, varnings-
lampa
Sidokrockgardiner
Förarens krockkudde
Sidokrockkuddar fram
Sidokrocksensorer (fram)
Bältessträckare och kraftbe-
gränsare Förarens knäkrockkudde
Främre krocksensorer
Krockkuddesensorer
Manuell i-/urkopplingskontakt
till framsätespassagerarens
krockkudde
Framsätespassagerarens
krockkudde
”PASSENGER AIR BAG”,
indikeringslampa1
2
3
4
5
6
7
8
9
10
11
12
13
OM12M59SE_Auris_HV_TS.book Page 33 Wednesday, September 27, 2017 11:03 AM

341-1. För säkert bruk
OM12M59SE
VARNING
n Säkerhetsåtgärder gällande krockkuddar
Observera dessa säkerhetsåtgärder beträffande krockkuddarna.
Försummelse kan leda till svåra eller livshotande skador.
l Föraren och samtliga passagerare i bilen måste alltid använda säkerhets-
bältena på rätt sätt.
Krockkuddarna utgör kompletterande skydd i kombination med säkerhets-
bältena.
l Krockkudden på förarsidan utlöses med våldsam kraft och kan orsaka
svåra eller livshotande skador, särskilt om föraren sitter mycket nära
krockkudden.
Eftersom riskzonen för krockkudden på förarplatsen är 50–75 mm från
utlösningspunkten får du god säkerhetsmarginal om du sitter 25 \
cm från
förarkrockkudden. Detta avstånd är uppmätt från rattens mitt till förarens
bröstben. Om du sitter närmare ratten än 25 cm kan du ändra din körställ-
ning på olika sätt:
• Flytta sätet bakåt så långt som möjligt förutsatt att du kan nå pedalerna.
• Luta ryggstödet bakåt något.
Trots att bilens konstruktion kan variera kan många förare hålla ett
avstånd på 25 cm även om förarstolen är långt framskjuten genom att
ryggstödet lutas något bakåt. Om ett bakåtlutat ryggstöd gör det svårt
för dig att se vägen framför dig kan du höja din sittställning genom att
sitta på en stadig dyna som inte glider på sätet eller höja sätet om din bil
har den funktionen.
• Om ratten är inställbar kan du sänka den. Krockkudden är nu riktad mot
ditt bröst istället för mot huvud och hals.
Sätet ska justeras enligt rekommendationerna ovan så länge du har kon-
troll över pedalerna och ratten samt uppsikt över instrumentpanelen.
l Krockkudden på framsätespassagerarsidan utlöses med våldsam kraft
och kan orsaka svåra eller livshotande skador, särskilt om passageraren i
framsätet sitter mycket nära krockkudden. Framsätespassagerarens säte
bör vara så långt från krockkudden som möjligt med ryggstödet inställt så
att passageraren sitter upprätt.
l Spädbarn och småbarn som sitter fel och/eller är dåligt fastspända kan få
svåra eller livshotande skador när krockkuddarna blåses upp. Barn som är
för små för att använda säkerhetsbälte ska sitta rätt fastspända i en barn-
säkerhetsanordning. Toyota rekommenderar starkt att spädbarn och små-
barn alltid placeras i baksätet och spänns fast på rätt sätt. Baksätet är
säkrare för spädbarn och småbarn än passagerarsätet fram. ( →Sid. 45)
OM12M59SE_Auris_HV_TS.book Page 34 Wednesday, September 27, 2017 11:03 AM

351-1. För säkert bruk
1
Trygghet och säkerhet
OM12M59SE
VARNING
n Säkerhetsåtgärder gällande krockkuddar
lSitt inte på kanten av sätet och luta dig
inte mot instrumentpanelen.
l Låt inte ett barn stå framför krockkudde-
enheten vid passagerarplatsen fram
eller sitta i knä på framsätespassagera-
ren.
l Låt inte framsätespassageraren ha
föremål i knät.
l Ingen bör luta sig mot dörren, sidobal-
ken i taket eller mot stolparna fram, på
sidan eller bak.
l Se till att ingen står på knä mot dörren
på framsätespassagerarens plats, eller
sticker ut huvud eller händer utanför
bilen.
OM12M59SE_Auris_HV_TS.book Page 35 Wednesday, September 27, 2017 11:03 AM

361-1. För säkert bruk
OM12M59SE
VARNING
n Säkerhetsåtgärder gällande krockkuddar
l Häng inte galgar eller andra hårda föremål på rockhängarna. Alla sådana
föremål kan bli som projektiler och orsaka svåra eller livshotande skador
om sidokrockgardinen skulle lösas ut.
l Om ett vinyllock har placerats i området där förarens knäkrockkudde utlö-
ses ska det avlägsnas.
lFäst inga föremål på instrumentbrädan,
rattnavet eller instrumentpanelens
nedre del, ingen bör heller luta sig mot
dessa delar.
Sådana föremål kan bli som projektiler
om krockkuddarna framför föraren och
framsätespassageraren samt förar-
platsens knäkrockkudde utlöses.
l Fäst inga föremål på ytor såsom dörrar,
vindruta, sidodörrarnas rutor, stolparna
fram eller bak, taklister eller handtag.
(Gäller inte dekalen för hastighetsbe-
gränsning →Sid. 474)
OM12M59SE_Auris_HV_TS.book Page 36 Wednesday, September 27, 2017 11:03 AM

371-1. För säkert bruk
1
Trygghet och säkerhet
OM12M59SE
VARNING
n Säkerhetsåtgärder gällande krockkuddar

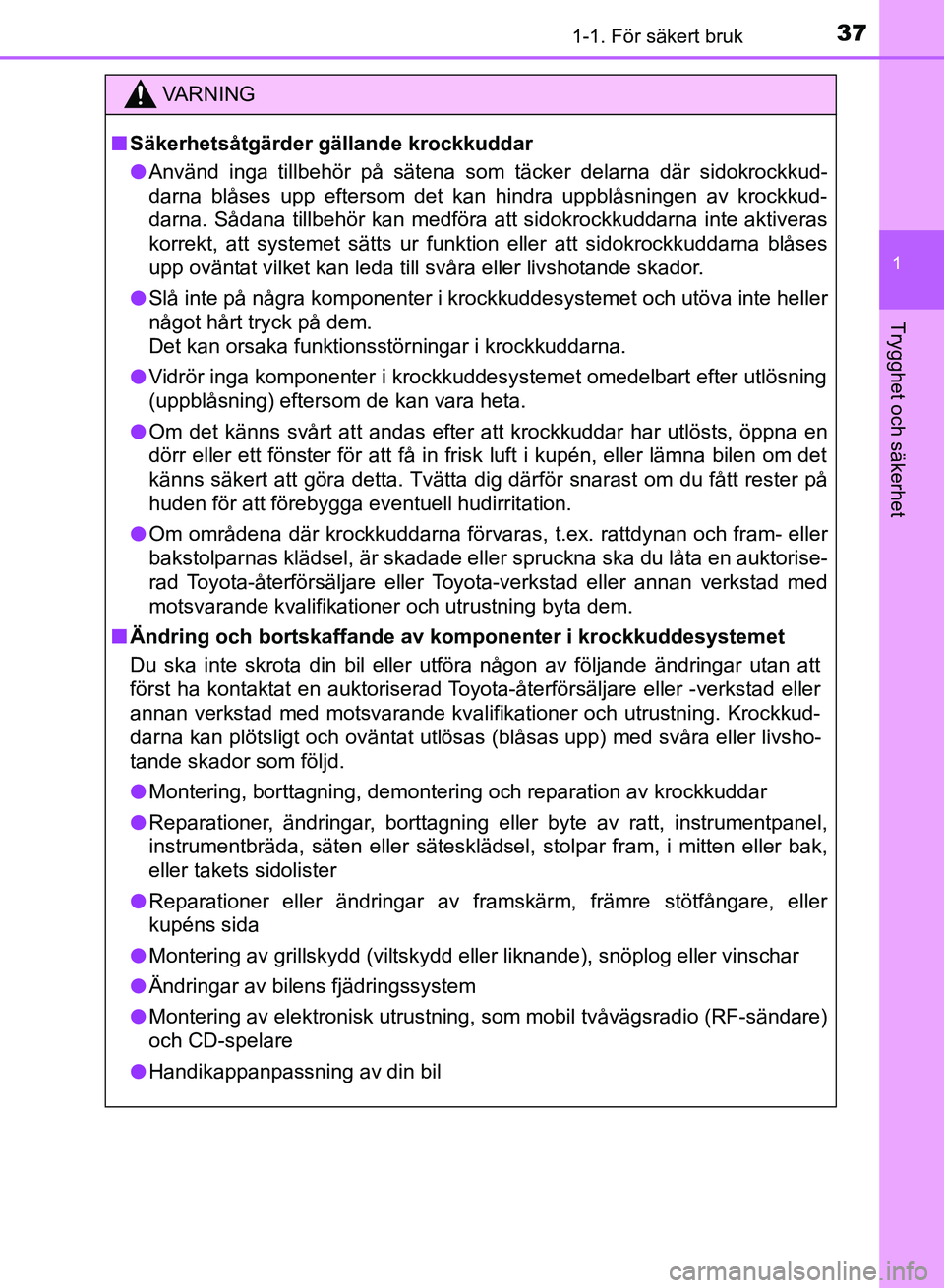

l Använd inga tillbehör på sätena som täcker delarna där\
sidokrockkud-
darna blåses upp eftersom det kan hindra uppblåsningen av krockkud-
darna. Sådana tillbehör kan medföra att sidokrockkuddarna inte aktiveras
korrekt, att systemet sätts ur funktion eller att sidokrockkuddarna blåses
upp oväntat vilket kan leda till svåra eller livshotande skador.
l Slå inte på några komponenter i krockkuddesystemet och utöva inte heller
något hårt tryck på dem.
Det kan orsaka funktionsstörningar i krockkuddarna.
l Vidrör inga komponenter i krockkuddesystemet omedelbart efter utlösning
(uppblåsning) eftersom de kan vara heta.
l Om det känns svårt att andas efter att krockkuddar har utlösts, öppna en
dörr eller ett fönster för att få in frisk luft i kupén, eller lämna bilen om det
känns säkert att göra detta. Tvätta dig därför snarast om du fått rester på
huden för att förebygga eventuell hudirritation.
l Om områdena där krockkuddarna förvaras, t.ex. rattdynan och fram- eller
bakstolparnas klädsel, är skadade eller spruckna ska du låta en auktorise-
rad Toyota-återförsäljare eller Toyota-verkstad eller annan verkstad med
motsvarande kvalifikationer och utrustning byta dem.
n Ändring och bortskaffande av komponenter i krockkuddesystemet
Du ska inte skrota din bil eller utföra någon av följande ändringar utan att
först ha kontaktat en auktoriserad Toyota-återförsäljare eller -verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning. Krockkud-
darna kan plötsligt och oväntat utlösas (blåsas upp) med svåra eller livsho-
tande skador som följd.
l Montering, borttagning, demontering och reparation av krockkuddar
l Reparationer, ändringar, borttagning eller byte av ratt, instrumentpanel,
instrumentbräda, säten eller sätesklädsel, stolpar fram, i mitten eller bak,
eller takets sidolister
l Reparationer eller ändringar av fram skärm, främre stötfångare, eller
kupéns sida
l Montering av grillskydd (viltskydd eller liknande), snöplog eller vinschar
l Ändringar av bilens fjädringssystem
l Montering av elektronisk utrustning, som mobil tvåvägsradio (RF-sändare)
och CD-spelare
l Handikappanpassning av din bil
OM12M59SE_Auris_HV_TS.book Page 37 Wednesday, September 27, 2017 11:03 AM

381-1. För säkert bruk
OM12M59SE
nOm krockkuddarna utlöses (blåses upp)
lSmärre skrapsår, brännskador, blåmärken etc, kan uppstå efter kontakt med
en krockkudde på grund av att den utlöses (blåses upp) med extremt hög
fart av heta gaser.
l Ett högt ljud och ett vitt pulver avges.
l Delar av krockkuddsmodulen (rattnav, krockkuddskåpa och uppblåsnings-
enhet) samt framsätena och delar av de främre och bakre sidostolparna
samt innertakets sidor kan fortfarande vara heta efter flera minuter. Själva
krockkudden kan också vara het.
l Vindrutan kan spricka.
n Funktionsförutsättninga r (främre krockkuddar)
l De främre krockkuddarna kan utlösas vid en stöt som överskrider ett inställt
tröskelvärde (en kraftnivå som motsvarar en frontalkrock vid 20–30 km/tim
mot ett fast hinder som inte ger efter eller deformeras).
Tröskelvärdet kan dock vara väsentligt högre i följande situationer:
• Om bilen slår i ett föremål, t.ex. en parkerad bil eller en trafikskylt, som
kan flyttas eller böjas
• Om bilen är involverad i en underkörningskrock, t.ex. en krock där bilens
front trycks in under flaket på en lastbil
l Beroende på typen av kollision kan eventuellt bara bältessträckarna aktive-
ras.
n Funktionsförutsättningar för kro ckkuddar (sidokrockkuddar och sido-
krockgardiner)
l
Sidokrockkuddarna och sidokrockgardinerna utlöses vid en stöt som överskri-
der ett inställt värde (en kraftnivå som motsvarar kollisionskraften som genere-
ras av en bil på cirka 1 500 kg som krockar med fordonets kupé från en riktning
som är vinkelrät mot bilens riktning med en hastighet av 20–30 km/tim).
l Sidokrockgardinerna utlöses vid en häftig frontalkrock.
OM12M59SE_Auris_HV_TS.book Page 38 Wednesday, September 27, 2017 11:03 AM

391-1. För säkert bruk
1
Trygghet och säkerhet
OM12M59SEn

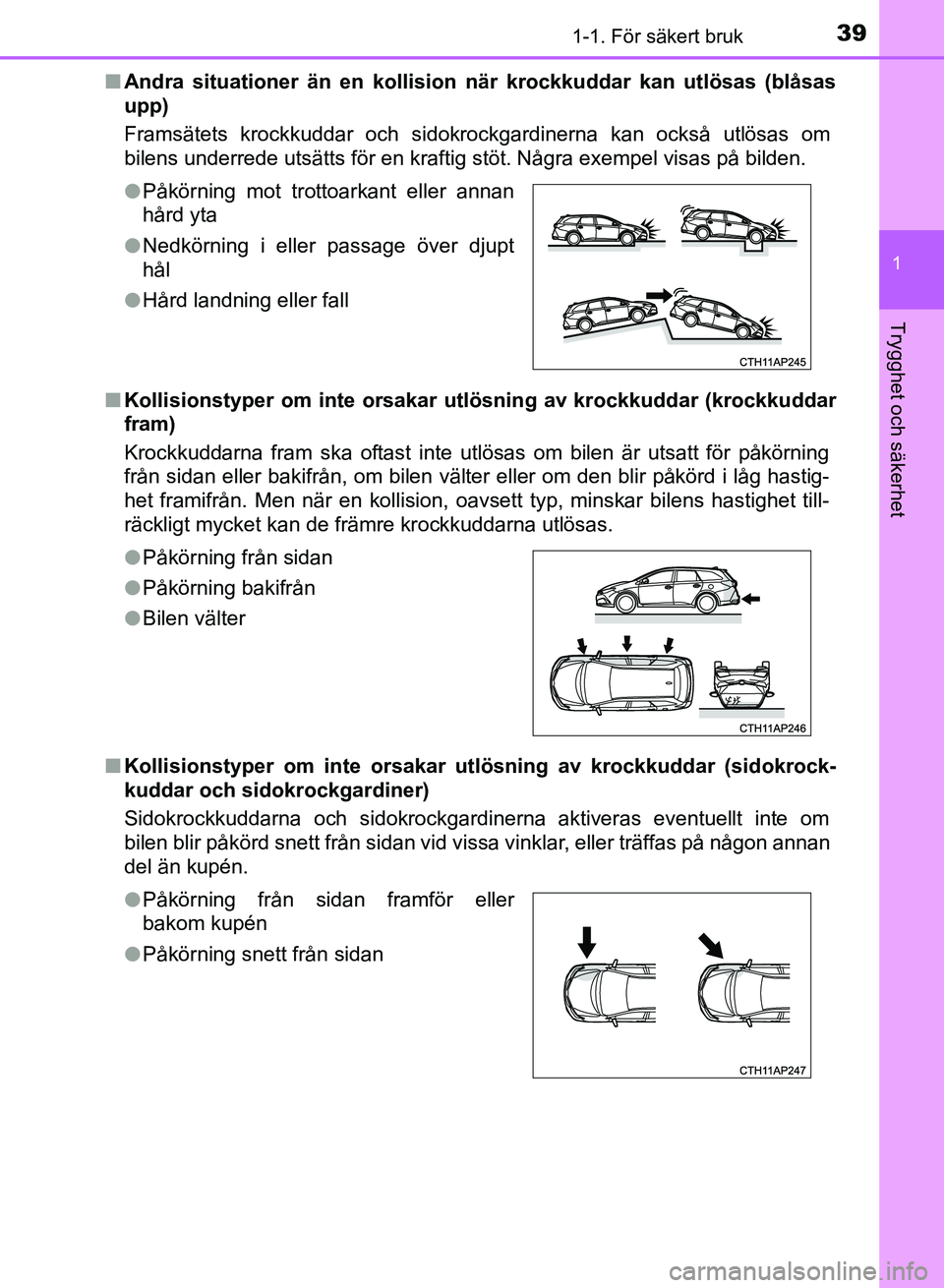

Andra situationer än en kollisio n när krockkuddar kan utlösas (blåsas
upp)
Framsätets krockkuddar och sidokrockgardinerna kan också utlösas om
bilens underrede utsätts för en kraftig stöt. Några exempel visas på bilden.
n Kollisionstyper om inte orsakar ut lösning av krockkuddar (krockkuddar
fram)
Krockkuddarna fram ska oftast inte utlösas om bilen är utsatt för påkörning
från sidan eller bakifrån, om bilen välter eller om den blir påkörd i låg hastig-
het framifrån. Men när en kollision, oavsett typ, minskar bilens hastighet till-
räckligt mycket kan de främre krockkuddarna utlösas.
n Kollisionstyper om inte orsakar utlösning av krockkuddar (sidokrock-
kuddar och sidokrockgardiner)
Sidokrockkuddarna och sidokrockgardinerna aktiveras eventuellt inte om
bilen blir påkörd snett från sidan vid vissa vinklar, eller träffas på någon annan
del än kupén. lPåkörning mot trottoarkant eller annan
hård yta
l Nedkörning i eller passage över djupt
hål
l Hård landning eller fall
l Påkörning från sidan
l Påkörning bakifrån
l Bilen välter
l Påkörning från sidan framför eller
bakom kupén
l Påkörning snett från sidan
OM12M59SE_Auris_HV_TS.book Page 39 Wednesday, September 27, 2017 11:03 AM

401-1. För säkert bruk

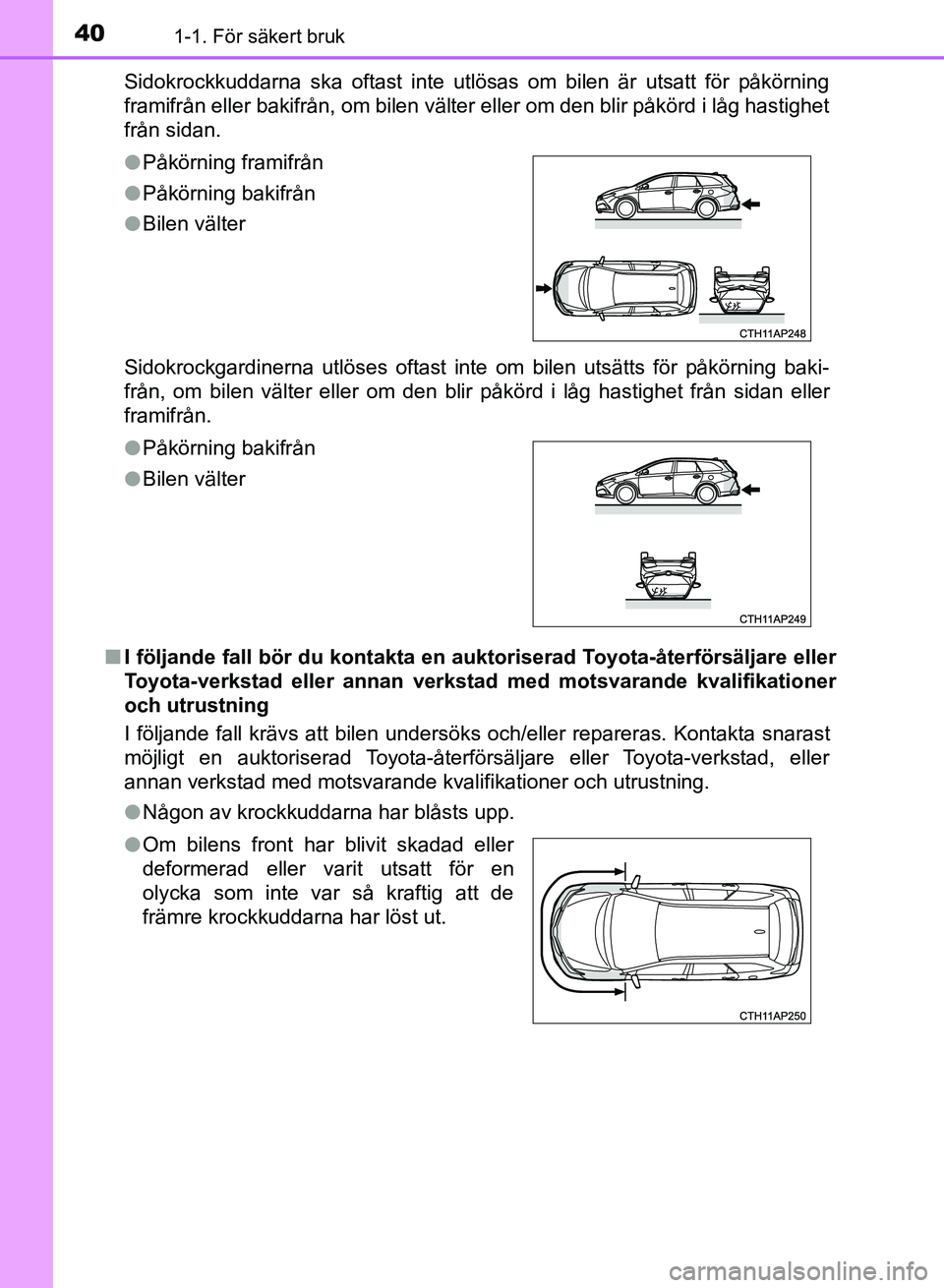

OM12M59SESidokrockkuddarna ska oftast inte utlösas om bilen är utsatt för påkörning
framifrån eller bakifrån, om bilen välter eller om den blir påkörd i låg hastighet
från sidan.
Sidokrockgardinerna utlöses oftast inte om bilen utsätts för påkörning baki-
från, om bilen välter eller om den blir påkörd i låg hastighet från sidan eller
framifrån.
n I följande fall bör du kontakta en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer
och utrustning
I följande fall krävs att bilen undersöks och/eller repareras. Kontakta snarast
möjligt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
l Någon av krockkuddarna har blåsts upp.
l
Påkörning framifrån
l Påkörning bakifrån
l Bilen välter
l Påkörning bakifrån
l Bilen välter
l Om bilens front har blivit skadad eller
deformerad eller varit utsatt för en
olycka som inte var så kraftig att de
främre krockkuddarna har löst ut.
