2018 PEUGEOT 3008 Betriebsanleitungen (in German)

255

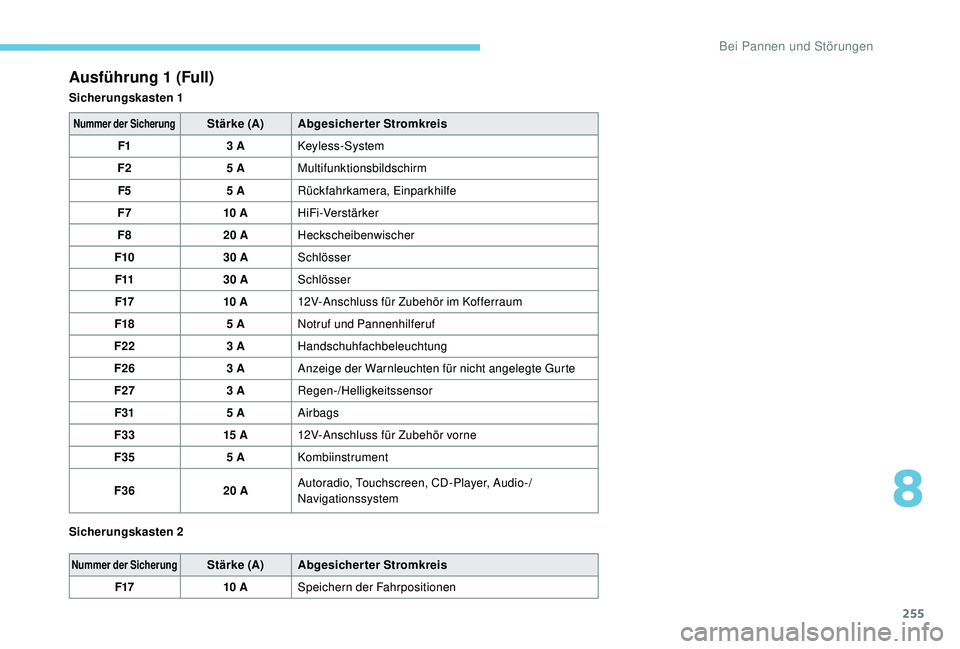

Ausführung 1 (Full)
Sicherungskasten 1
Nummer der SicherungStärke (A)Abgesicherter Stromkreis
F1 3 AKeyless-System
F2 5 AMultifunktionsbildschirm
F5 5 ARückfahrkamera, Einparkhilfe
F7 10 AHiFi-Verstärker
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F11 30 ASchlösser
F17 10 A12V-Anschluss für Zubehör im Kofferraum
F18 5 ANotruf und Pannenhilferuf
F22 3 AHandschuhfachbeleuchtung
F26 3 AAnzeige der Warnleuchten für nicht angelegte Gurte
F27 3 ARegen-/Helligkeitssensor
F31 5 AAirbags
F33 15 A12V-Anschluss für Zubehör vorne
F35 5 AKombiinstrument
F36 20 AAutoradio, Touchscreen, CD-Player, Audio-/
Navigationssystem
Nummer der SicherungStärke (A)
Abgesicherter Stromkreis
F17 10 ASpeichern der Fahrpositionen
Sicherungskasten 2
8
Bei Pannen und Störungen

256

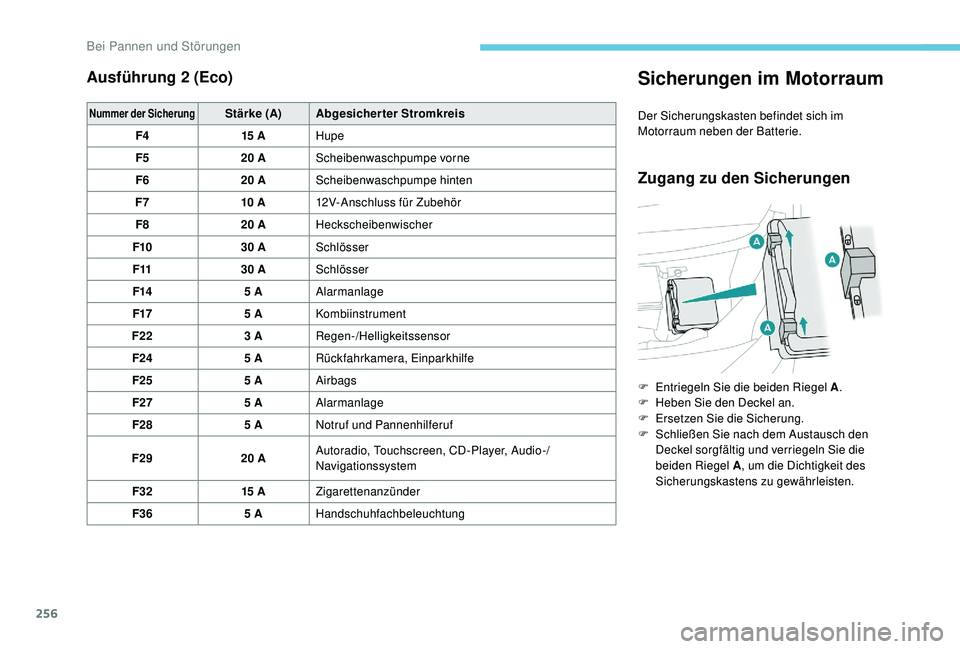

Ausführung 2 (Eco)
Nummer der SicherungStärke (A)Abgesicherter Stromkreis
F4 15 AHupe
F5 20 AScheibenwaschpumpe vorne
F6 20 AScheibenwaschpumpe hinten
F7 10 A12V-Anschluss für Zubehör
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F11 30 ASchlösser
F14 5 AAlarmanlage
F17 5 AKombiinstrument
F22 3 ARegen-/Helligkeitssensor
F24 5 ARückfahrkamera, Einparkhilfe
F25 5 AAirbags
F27 5 AAlarmanlage
F28 5 ANotruf und Pannenhilferuf
F29 20 AAutoradio, Touchscreen, CD-Player, Audio-/
Navigationssystem
F32 15 AZigarettenanzünder
F36 5 AHandschuhfachbeleuchtung
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im
Motorraum neben der Batterie.
Zugang zu den Sicherungen
F Entriegeln Sie die beiden Riegel A .
F H eben Sie den Deckel an.
F

E
rsetzen Sie die Sicherung.
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig und verriegeln Sie die
beiden Riegel A , um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
Bei Pannen und Störungen

257
12V-Batterie
Anleitung zum Starten des Motors mit einer
anderen Batterie oder zum Aufladen Ihrer
entladenen Batterie.

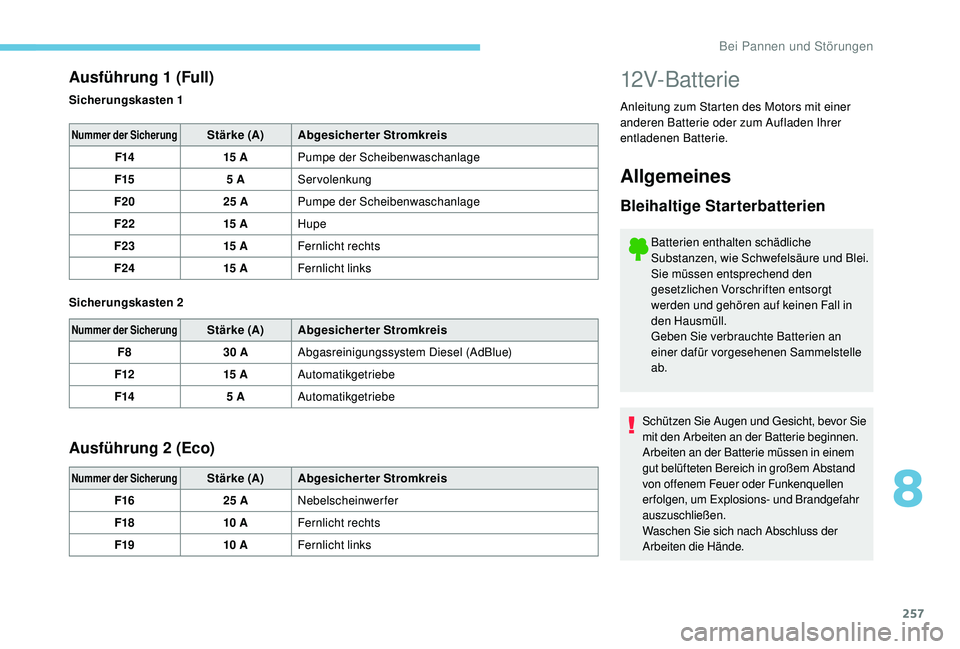

Ausführung 1 (Full)
Nummer der SicherungStärke (A)Abgesicherter Stromkreis
F14 15 APumpe der Scheibenwaschanlage
F15 5 AServolenkung
F20 25 APumpe der Scheibenwaschanlage
F22 15 AHupe
F23 15 AFernlicht rechts
F24 15 AFernlicht links
Nummer der SicherungStärke (A) Abgesicherter Stromkreis
F8 30 AAbgasreinigungssystem Diesel (AdBlue)
F12 15 AAutomatikgetriebe
F14 5 AAutomatikgetriebe
Ausführung 2 (Eco)
Nummer der SicherungStärke (A) Abgesicherter Stromkreis
F16 25 ANebelscheinwerfer
F18 10 AFernlicht rechts
F19 10 AFernlicht links
Sicherungskasten 1
Sicherungskasten 2
Allgemeines
Bleihaltige Starterbatterien
Batterien enthalten schädliche
Substanzen, wie Schwefelsäure und Blei.
Sie müssen entsprechend den
gesetzlichen Vorschriften entsorgt
werden und gehören auf keinen Fall in
den Hausmüll.
Geben Sie verbrauchte Batterien an
einer dafür vorgesehenen Sammelstelle
ab.
Schützen Sie Augen und Gesicht, bevor Sie
mit den Arbeiten an der Batterie beginnen.
Arbeiten an der Batterie müssen in einem
gut belüfteten Bereich in großem Abstand
von offenem Feuer oder Funkenquellen
erfolgen, um Explosions- und Brandgefahr
auszuschließen.
Waschen Sie sich nach Abschluss der
Arbeiten die Hände.
8
Bei Pannen und Störungen

258
Zugang zur BatterieStarten mit einer
Fremdbatterie
Wenn Ihre Fahrzeugbatterie entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie
(externe Batterie oder Batterie eines anderen
Fahrzeugs) und Starthilfekabeln oder mithilfe
eines Starthilfe-Boosters gestartet werden.
Starten Sie das Fahrzeug niemals über
ein angeschlossenes Batterieladegerät.
Verwenden Sie niemals einen Starthilfe-
Booster mit einer Betriebsspannung von
24V oder mehr.
Überprüfen Sie zuerst, dass die
Hilfsbatterie eine Nennspannung von 12V
und eine Kapazität hat, die mindestens
der Kapazität der entladenen Batterie
entspricht.
Die beiden Fahrzeuge dür fen sich nicht
berühren.
Schalten Sie bei beiden Fahrzeugen alle
elektrischen Verbraucher (Audiosystem,
Scheibenwischer, Beleuchtung usw.) aus.
Achten Sie darauf, dass die Starthilfekabel
sich nicht in der Nähe von beweglichen
Teilen des Motors befinden (Ventilator,
Riemen usw.).
Klemmen Sie den Pluspol (+) nicht bei
laufendem Motor ab.
Die Batterie befindet sich im Motorraum.
Um an den (+) Pol zu gelangen:
F
e
ntriegeln Sie die Motorhaube, indem Sie
zunächst die innere Auslösung und dann die
äußere Verriegelung betätigen.
F

h

eben Sie die Motorhaube an und arretieren
Sie diese mit der Haltestange.
(+) Pol
Enthält eine Schnellverschlussklemme.
(-) Pol
Der Minuspol der Batterie ist nicht zugänglich;
daher befindet sich ein separater Massepunkt
in der Nähe der Batterie. F

F
alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
F

S
chließen Sie das rote Kabel an den
Pluspol (+) der entladenen Batterie A und
dann an den Pluspol (+) der Hilfsbatterie B
bzw. des Starthilfe-Boosters an.
F

S
chließen Sie ein Ende des grünen oder
schwarzen Kabels an den Minuspol (-)
der Hilfsbatterie B oder des Starthilfe-
Boosters (oder an einen Massepunkt des
Hilfsfahrzeugs) an.
F

S
chließen Sie das andere Ende des grünen
oder schwarzen Kabels an den Massepunkt
C des nicht startfähigen Fahrzeugs an.
F

S
tarten Sie den Motor des Hilfsfahrzeugs
und lassen Sie ihn einige Minuten laufen.
F

B
etätigen Sie den Anlasser des nicht
startenden Fahrzeugs und lassen Sie den
Motor laufen.
Wenn der Motor nicht sofort startet, schalten
Sie die Zündung aus und warten Sie einen
Moment, bevor Sie es erneut versuchen.
Bei Pannen und Störungen

259

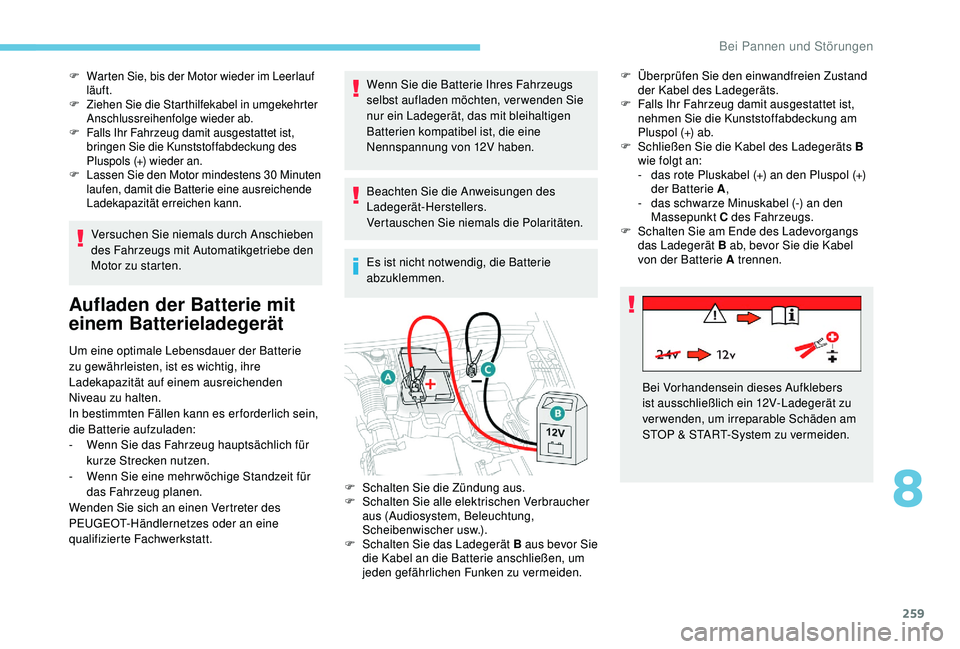

F Warten Sie, bis der Motor wieder im Leerlauf läuft.
F
Z

iehen Sie die Starthilfekabel in umgekehrter
Anschlussreihenfolge wieder ab.
F
F

alls Ihr Fahrzeug damit ausgestattet ist,
bringen Sie die Kunststoffabdeckung des
Pluspols (+) wieder an.
F
L

assen Sie den Motor mindestens 30 Minuten
laufen, damit die Batterie eine ausreichende
Ladekapazität erreichen kann.
Versuchen Sie niemals durch Anschieben
des Fahrzeugs mit Automatikgetriebe den
Motor zu starten.
Aufladen der Batterie mit
einem Batterieladegerät
Um eine optimale Lebensdauer der Batterie
zu gewährleisten, ist es wichtig, ihre
Ladekapazität auf einem ausreichenden
Niveau zu halten.
In bestimmten Fällen kann es er forderlich sein,
die Batterie aufzuladen:
-

W
enn Sie das Fahrzeug hauptsächlich für
kurze Strecken nutzen.
-

W
enn Sie eine mehr wöchige Standzeit für
das Fahrzeug planen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt. Wenn Sie die Batterie Ihres Fahrzeugs
selbst aufladen möchten, verwenden Sie
nur ein Ladegerät, das mit bleihaltigen
Batterien kompatibel ist, die eine
Nennspannung von 12V haben.
Beachten Sie die Anweisungen des
Ladegerät-Herstellers.
Vertauschen Sie niemals die Polaritäten.
Es ist nicht notwendig, die Batterie
abzuklemmen.
F
S
chalten Sie die Zündung aus.
F

S
chalten Sie alle elektrischen Verbraucher
aus (Audiosystem, Beleuchtung,
Scheibenwischer usw.).
F

S
chalten Sie das Ladegerät B aus bevor Sie
die Kabel an die Batterie anschließen, um
jeden gefährlichen Funken zu vermeiden. F

Ü
berprüfen Sie den einwandfreien Zustand
der Kabel des Ladegeräts.
F
F
alls Ihr Fahrzeug damit ausgestattet ist,
nehmen Sie die Kunststoffabdeckung am
Pluspol (+) ab.
F
Sc
hließen Sie die Kabel des Ladegeräts B
wie folgt an:
-
d
as rote Pluskabel (+) an den Pluspol (+)
der Batterie A ,
-
d
as schwarze Minuskabel (-) an den
Massepunkt C des Fahrzeugs.
F
S
chalten Sie am Ende des Ladevorgangs
das Ladegerät B ab, bevor Sie die Kabel
von der Batterie A trennen.
Bei Vorhandensein dieses Aufklebers
ist ausschließlich ein 12V-Ladegerät zu
verwenden, um irreparable Schäden am
STOP & START-System zu vermeiden.
8
Bei Pannen und Störungen

260

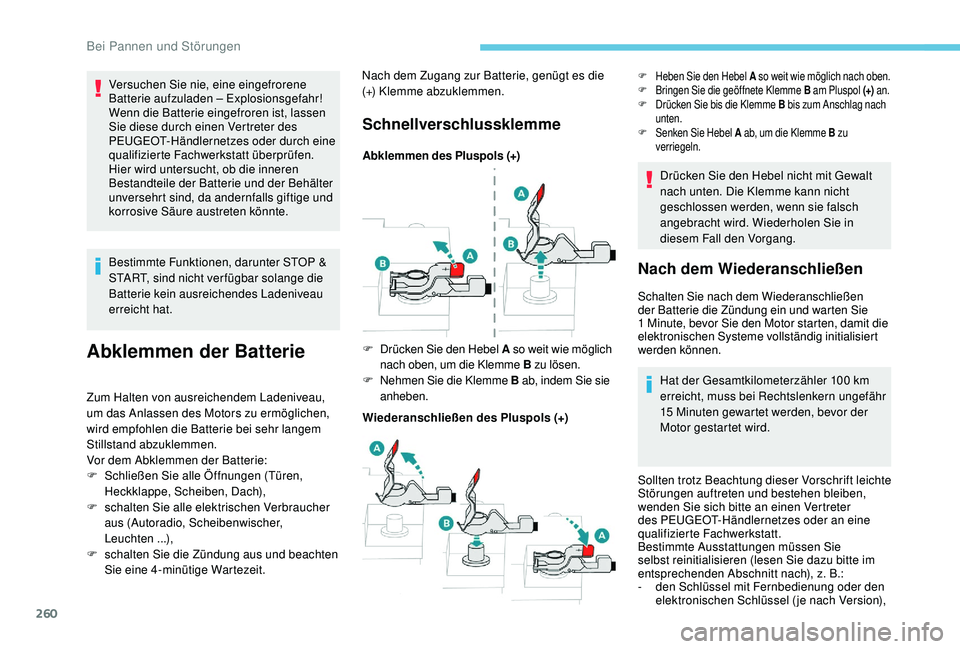

Bestimmte Funktionen, darunter STOP &
START, sind nicht ver fügbar solange die
Batterie kein ausreichendes Ladeniveau
erreicht hat.
Abklemmen der Batterie
Zum Halten von ausreichendem Ladeniveau,
um das Anlassen des Motors zu ermöglichen,
wird empfohlen die Batterie bei sehr langem
Stillstand abzuklemmen.
Vor dem Abklemmen der Batterie:
F
S
chließen Sie alle Öffnungen (Türen,
Heckklappe, Scheiben, Dach),
F

s
chalten Sie alle elektrischen Verbraucher
aus (Autoradio, Scheibenwischer,
Leuchten


...),
F

s
chalten Sie die Zündung aus und beachten
Sie eine 4-minütige Wartezeit.
Schnellverschlussklemme
Abklemmen des Pluspols (+)
Wiederanschließen des Pluspols (+) Drücken Sie den Hebel nicht mit Gewalt
nach unten. Die Klemme kann nicht
geschlossen werden, wenn sie falsch
angebracht wird. Wiederholen Sie in
diesem Fall den Vorgang.
F
D

rücken Sie den Hebel A so weit wie möglich
nach oben, um die Klemme B zu lösen.
F
N

ehmen Sie die Klemme B ab, indem Sie sie
anheben.
F Heben Sie den Hebel A so weit wie möglich nach oben.
F B ringen Sie die geöffnete Klemme B am Pluspol (+) an.
F
D

rücken Sie bis die Klemme B bis zum Anschlag nach
unten.
F
Se

nken Sie Hebel A ab, um die Klemme B zu
verriegeln.
Nach dem Wiederanschließen
Schalten Sie nach dem Wiederanschließen
der Batterie die Zündung ein und warten Sie
1
Minute, bevor Sie den Motor starten, damit die
elektronischen Systeme vollständig initialisiert
werden können.
Hat der Gesamtkilometerzähler 100
km
erreicht, muss bei Rechtslenkern ungefähr
15 Minuten gewartet werden, bevor der
Motor gestartet wird.
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen – Explosionsgefahr!
Wenn die Batterie eingefroren ist, lassen
Sie diese durch einen Vertreter des
PEUGEOT-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüfen.
Hier wird untersucht, ob die inneren
Bestandteile der Batterie und der Behälter
unversehrt sind, da andernfalls giftige und
korrosive Säure austreten könnte.
Nach dem Zugang zur Batterie, genügt es die
(+) Klemme abzuklemmen.
Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben,
wenden Sie sich bitte an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Bestimmte Ausstattungen müssen Sie
selbst reinitialisieren (lesen Sie dazu bitte im
entsprechenden Abschnitt nach), z. B.:
-
d
en Schlüssel mit Fernbedienung oder den
elektronischen Schlüssel ( je nach Version),
Bei Pannen und Störungen

261
Während der Fahrt nach dem ersten
Anlassen des Motors könnte das STOP &
START-System nicht betriebsbereit sein.
In diesem Fall wird das System erst
wieder nach einem dauerhaften Stillstand
des Fahrzeugs zur Verfügung stehen,
nach einem Zeitraum, der abhängig von
der Umgebungstemperatur und dem
Zustand der Batterie ist (bis zu etwa
8

Stunden).
-

d
as Ausstell-/Schiebedach und die
elektrische Dachjalousie,
-
d
ie elektrischen Fensterheber,
-

d
as Datum und die Uhrzeit,
-
d
ie gespeicherten Radiosender.
Fahrzeug abschleppen
Anleitung zum Abschleppen des eigenen
oder eines fremden Fahrzeugs mit einer
abnehmbaren mechanischen Vorrichtung
Zugang zum Werkzeug
Die Abschleppöse befindet sich im
Werkzeugkasten unter dem Kofferraumboden.
Zusätzliche Informationen zum Thema
Zugang zum Bordwerkzeug
finden Sie im
entsprechenden Abschnitt.
Abschleppen des eigenen
Fahrzeugs
F Öffnen Sie die Abdeckung an der vorderen Stoßstange durch Druck auf die Ecke oben
links.
F

S
chrauben Sie die Abschleppöse bis zum
Anschlag ein.
F

M
ontieren Sie die Abschleppstange. F

L
egen Sie den Leerlauf ein.
Wird diese Anweisung nicht
beachtet, kann es zur Beschädigung
einiger Baugruppen (Bremsanlage,
Getriebe ...) sowie zum Versagen des
Bremsassistenten beim nächsten Starten
des Motors kommen.
F
E
ntriegeln Sie das Lenkrad und lösen Sie
die Feststellbremse.
F
S
chalten Sie bei beiden Fahrzeugen die
Warnblinkanlage ein.
F
F
ahren Sie vorsichtig an. Fahren Sie
insgesamt langsam und nur für eine kurze
Strecke.
Abschleppen eines fremden
Fahrzeugs
F Öffnen Sie die Abdeckung an der hinteren Stoßstange durch Druck auf die linke Seite.
8
Bei Pannen und Störungen

262
F Schrauben Sie die Abschleppöse bis zum Anschlag ein.
F

M
ontieren Sie die Abschleppstange.
F

S
chalten Sie bei beiden Fahrzeugen die
Warnblinkanlage ein.
F

F
ahren Sie vorsichtig an. Fahren Sie
insgesamt langsam und nur für eine kurze
Strecke. Allgemeine Hinweise
Beachten Sie die in Ihrem Land geltenden
gesetzlichen Vorschriften.
Vergewissern Sie sich, dass das Gewicht
des Zugfahrzeugs größer als das des
abgeschleppten Fahrzeugs ist.
Der Fahrer muss am Steuer des
abgeschleppten Fahrzeugs bleiben und
einen gültigen Führerschein haben.
Benutzen Sie beim Abschleppen auf
vier Rädern immer eine homologierte
Abschleppstange. Die Verwendung von
Abschleppseilen oder -gurten ist nicht
zulässig.
Das Anfahren des Abschleppfahrzeugs
muss schrittweise erfolgen.
Wenn das Fahrzeug bei abgeschaltetem
Motor abgeschleppt wird, besteht keine
Lenk- und Bremsunterstützung.
In den folgenden Fällen ist für das
Abschleppen unbedingt professionelle Hilfe
hinzuzuziehen:
-
F

ahrzeugpanne auf einer Autobahn
oder Schnellstraße,
-
F

ahrzeug mit Vierradantrieb,
-

G
etriebe kann nicht in die
Leerlaufstellung gebracht, das Lenkrad
nicht entriegelt oder die Feststellbremse
nicht gelöst werden,
-

w
enn es nicht möglich ist, ein Fahrzeug
mit Automatikgetriebe abzuschleppen,
laufender Motor,
-
A

bschleppen auf nur zwei Rädern,
-
k

eine homologierte Abschleppstange
vorhanden usw.
Bei Pannen und Störungen
