111

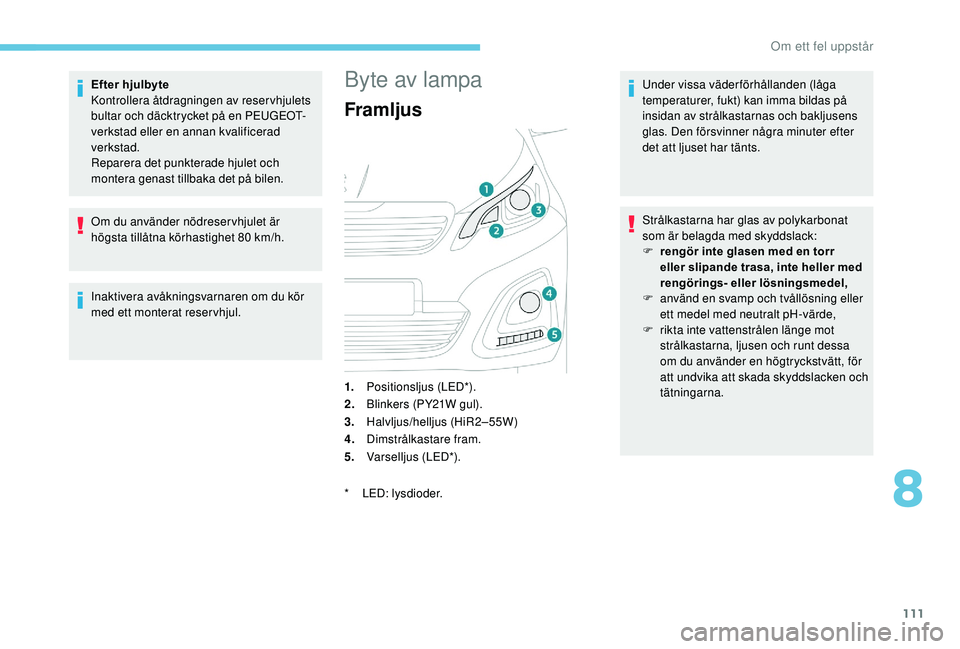

Efter hjulbyte
Kontrollera åtdragningen av reservhjulets
bultar och däcktrycket på en PEUGEOT-
verkstad eller en annan kvalificerad
verkstad.
Reparera det punkterade hjulet och
montera genast tillbaka det på bilen.
Om du använder nödreser vhjulet är
högsta tillåtna körhastighet 80 km/h.
Inaktivera avåkningsvarnaren om du kör
med ett monterat reservhjul.Byte av lampa
1. Positionsljus (LED*).
2. Blinkers (PY21W gul).
3. Halvljus/helljus (HiR2–55W)
4. Dimstrålkastare fram.
5. Varselljus (LED*). Under vissa väderförhållanden (låga
temperaturer, fukt) kan imma bildas på
insidan av strålkastarnas och bakljusens
glas. Den försvinner några minuter efter
det att ljuset har tänts.
*
L
ED: lysdioder. Strålkastarna har glas av polykarbonat
som är belagda med skyddslack:
F

r
engör inte glasen med en torr
eller slipande trasa, inte heller med
rengörings- eller lösningsmedel,
F
an
vänd en svamp och tvållösning eller
ett medel med neutralt pH-värde,
F
r
ikta inte vattenstrålen länge mot
strålkastarna, ljusen och runt dessa
om du använder en högtryckstvätt, för
att undvika att skada skyddslacken och
tätningarna.
Framljus
8
Om ett fel uppstår

112

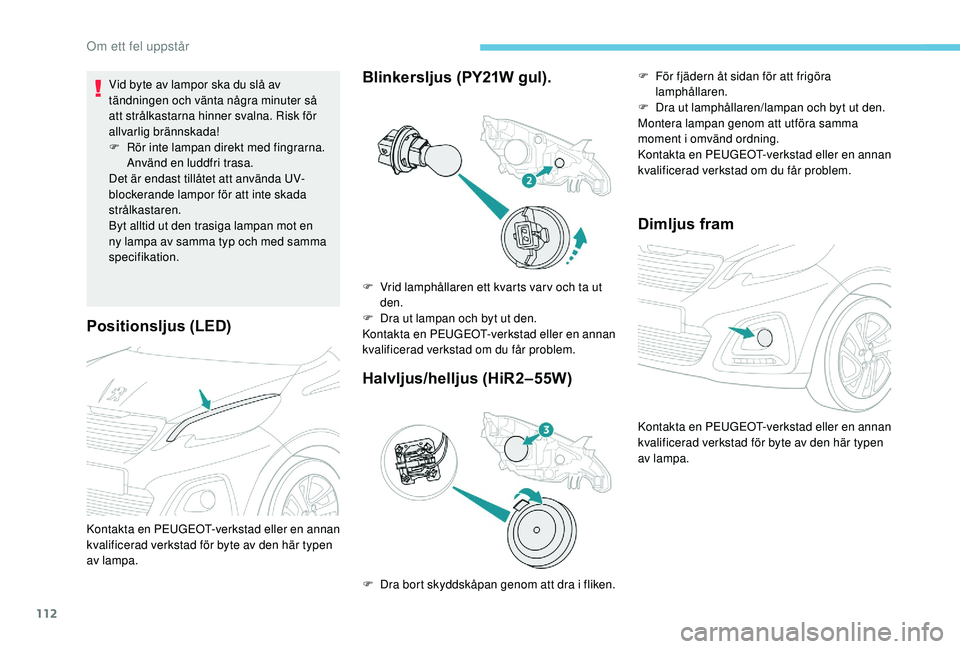

Positionsljus (LED)
Vid byte av lampor ska du slå av
tändningen och vänta några minuter så
att strålkastarna hinner svalna. Risk för
allvarlig brännskada!
F
R
ör inte lampan direkt med fingrarna.
Använd en luddfri trasa.
Det är endast tillåtet att använda UV-
blockerande lampor för att inte skada
strålkastaren.
Byt alltid ut den trasiga lampan mot en
ny lampa av samma typ och med samma
specifikation.Blinkersljus (PY21W gul).
Halvljus/helljus (HiR2–55W) Dimljus fram
F Vrid lamphållaren ett kvarts varv och ta ut
den.
F

D
ra ut lampan och byt ut den.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad om du får problem.
F

D
ra bort skyddskåpan genom att dra i fliken.F

F
ör fjädern åt sidan för att frigöra
lamphållaren.
F
D
ra ut lamphållaren/lampan och byt ut den.
Montera lampan genom att utföra samma
moment i omvänd ordning.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad om du får problem.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av lampa.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av lampa.
Om ett fel uppstår

113

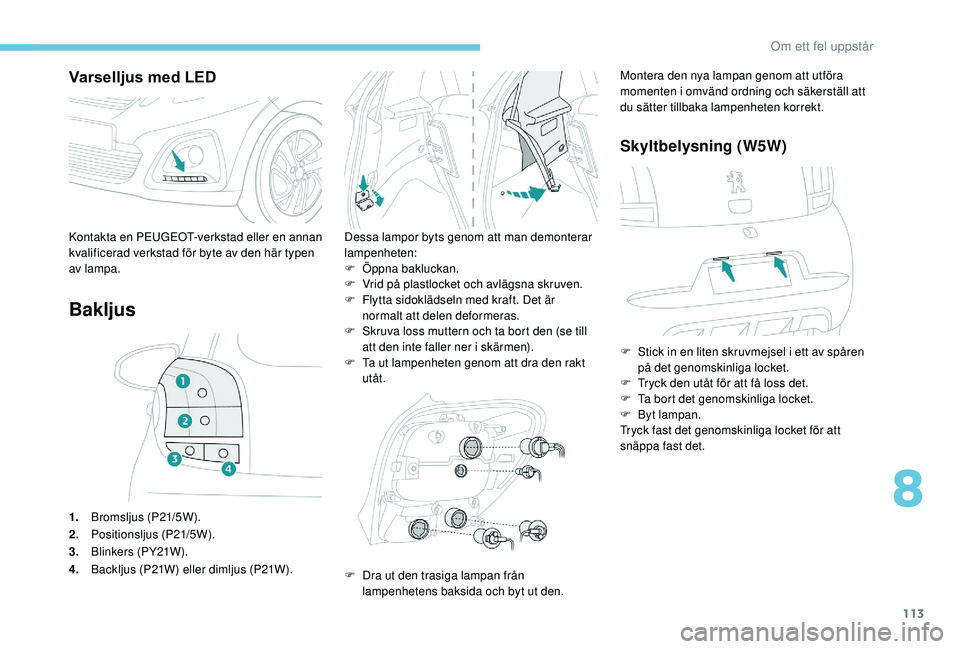

Varselljus med LED
Bakljus
1.Bromsljus (P21/5W).
2. Positionsljus (P21/5W).
3. Blinkers (PY21W).
4. Backljus (P21W) eller dimljus (P21W). Dessa lampor byts genom att man demonterar
lampenheten:
F

Ö
ppna bakluckan.
F
V
rid på plastlocket och avlägsna skruven.
F
F
lytta sidoklädseln med kraft. Det är
normalt att delen deformeras.
F
S
kruva loss muttern och ta bort den (se till
att den inte faller ner i skärmen).
F
T
a ut lampenheten genom att dra den rakt
utåt.
Kontakta en PEUGEOT-verkstad eller en annan
kvalificerad verkstad för byte av den här typen
av lampa.
F
D
ra ut den trasiga lampan från
lampenhetens baksida och byt ut den. Montera den nya lampan genom att utföra
momenten i
omvänd ordning och säkerställ att
du sätter tillbaka lampenheten korrekt.
Skyltbelysning (W5W)
F Stick in en liten skruvmejsel i ett av spåren
på det genomskinliga locket.
F

T
ryck den utåt för att få loss det.
F

T
a bort det genomskinliga locket.
F

B
yt lampan.
Tryck fast det genomskinliga locket för att
snäppa fast det.
8
Om ett fel uppst

114

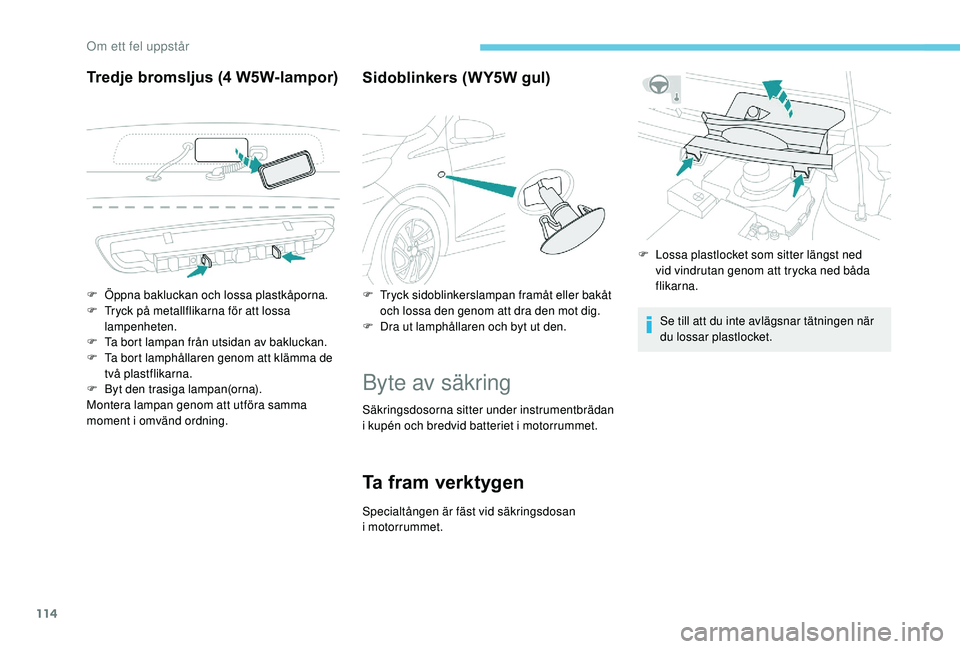

Tredje bromsljus (4 W5W-lampor)S idoblinkers (WY5W gul)
Byte av säkring
Säkringsdosorna sitter under instrumentbrädan
i
kupén och bredvid batteriet i motorrummet.
Ta fram verktygen
Specialtången är fäst vid säkringsdosan
i motorrummet. Se till att du inte avlägsnar tätningen när
du lossar plastlocket.
F

Ö

ppna bakluckan och lossa plastkåporna.
F

T

ryck på metallflikarna för att lossa
lampenheten.
F

T

a bort lampan från utsidan av bakluckan.
F

T

a bort lamphållaren genom att klämma de
två plastflikarna.
F

B

yt den trasiga lampan(orna).
Montera lampan genom att utföra samma
moment i

omvänd ordning. F
T
ryck sidoblinkerslampan framåt eller bakåt
och lossa den genom att dra den mot dig.
F
D
ra ut lamphållaren och byt ut den.
F
L
ossa plastlocket som sitter längst ned
vid vindrutan genom att trycka ned båda
flikarna.
Om ett fel uppstår

115

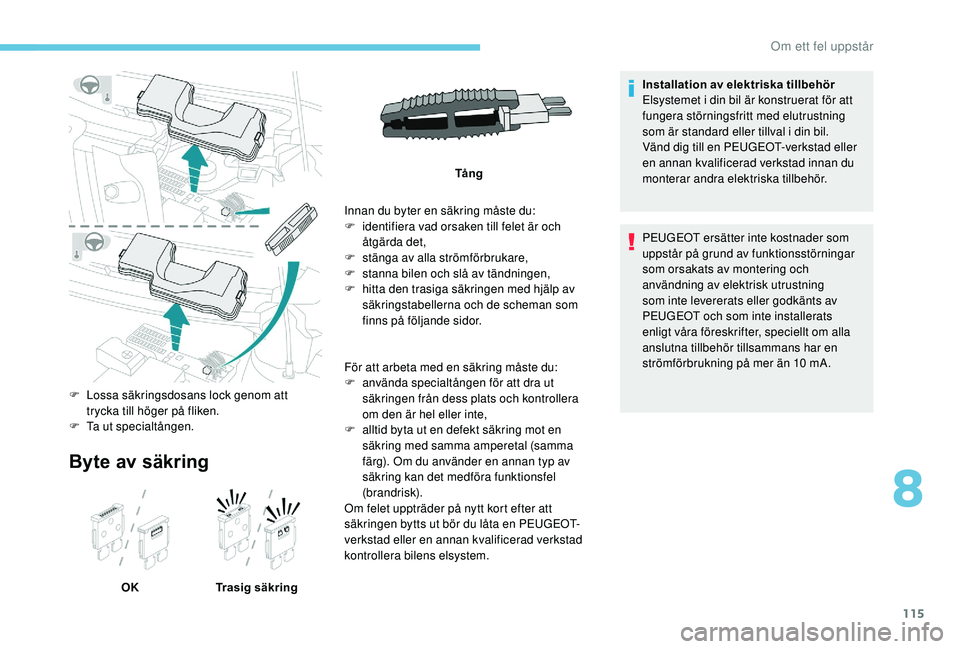

Byte av säkring
OKTrasig säkring Innan du byter en säkring måste du:
F

i
dentifiera vad orsaken till felet är och
åtgärda det,
F
s
tänga av alla strömförbrukare,
F
s
tanna bilen och slå av tändningen,
F
h
itta den trasiga säkringen med hjälp av
säkringstabellerna och de scheman som
finns på följande sidor.
F

L

ossa säkringsdosans lock genom att
trycka till höger på fliken.
F

T

a ut specialtången. Tå n g
För att arbeta med en säkring måste du:
F
a
nvända specialtången för att dra ut
säkringen från dess plats och kontrollera
om den är hel eller inte,
F
a
lltid byta ut en defekt säkring mot en
säkring med samma amperetal (samma
färg). Om du använder en annan typ av
säkring kan det medföra funktionsfel
(brandrisk).
Om felet uppträder på nytt kort efter att
säkringen bytts ut bör du låta en PEUGEOT-
verkstad eller en annan kvalificerad verkstad
kontrollera bilens elsystem. Installation av elektriska tillbehör
Elsystemet i din bil är konstruerat för att
fungera störningsfritt med elutrustning
som är standard eller tillval i din bil.
Vänd dig till en PEUGEOT-verkstad eller
en annan kvalificerad verkstad innan du
monterar andra elektriska tillbehör.
PEUGEOT ersätter inte kostnader som
uppstår på grund av funktionsstörningar
som orsakats av montering och
användning av elektrisk utrustning
som inte levererats eller godkänts av
PEUGEOT och som inte installerats
enligt våra föreskrifter, speciellt om alla
anslutna tillbehör tillsammans har en
strömförbrukning på mer än 10 mA.
8
Om ett fel uppst

116

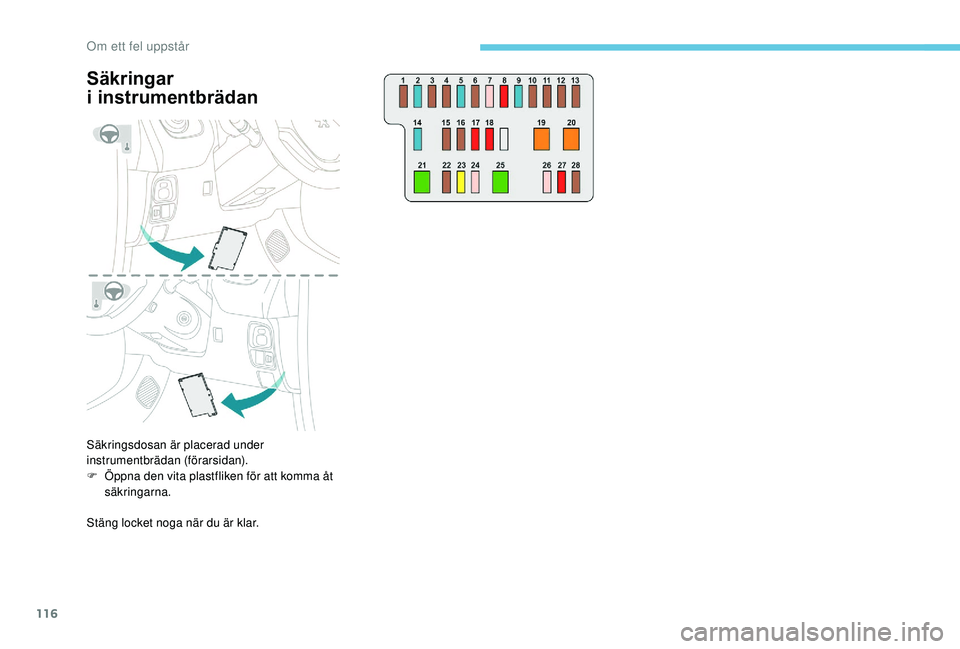

Säkringar
i
i
nstrumentbrädan
Säkringsdosan är placerad under
instrumentbrädan (förarsidan).
F

Ö
ppna den vita plastfliken för att komma åt
säkringarna.
Stäng locket noga när du är klar.
Om ett fel uppstår

117
SäkringsnrStrömstyrka (A)Funktioner
1 5Backljus – bränsleinsprutningssystem – ljudsystem – VSC-system
2 15Vindrute- och bakrutespolare
3 5Huvudreläbox – instrumentpanel – display – luftkonditionering – uppvärmd bakruta och ytterbackspeglar –
eluppvärmda säten – elmanövrerat tygtak – ljudsystem
4 5Elektrisk styrser vo – Stop & Start
5 15Bakrutetorkare
6 5Motor fläktgrupp – ABS-system – VSC-system
7 25Vindrutetorkare
8 10Eluppvärmda ytterbackspeglar
9 1512
V-eluttag (max. 120W)
10 7, 5Ytterbackspeglar – ljudsystem – Stop & Start – instrumentpanel – display
11 5Rattlås – bränsleinsprutningssystem – ETG-växellåda
12 7, 5Krockkuddar
13 5Instrumentpanel – display – Stop & Start
14 15Styrning – bränsleinsprutningssystem – bromsljus
15 7, 5Bränsleinsprutningssystem – Stop & Start
16 7, 5Motorns självdiagnostik
17 10Bromsljus – tredje bromsljus – bränsleinsprutningssystem – ABS-system – VSC-system – ETG -växellåda –
"Nyckelfritt lås- och startsystem"
8
Om ett fel uppst

118
1810Positionsljus – nummerskyltbelysning – dimbakljus – dimstrålkastare – belysning bak – ljusdimmer
19 40Luftkonditionering
20 40Luftkonditionering – motorns självdiagnostik – positionsljus – nummerskyltbelysning – dimbakljus – dimstrålkastare
– belysning bak – ljusdimmer – bromsljus – tredje bromsljus – bränsleinsprutningssystem – ABS-system – VSC-
system – ETG -växellåda – Nyckelfritt lås- och startsystem – elfönsterhissar
21 30Bränsleinsprutningssystem – Stop & Start – huvudreläbox
22 7, 5Bränsleinsprutningssystem
23 20Bränsleinsprutningssystem – Stop & Start
24 25Huvudreläbox
25 30Elmanövrerade fönsterhissar
26 25Elmanövrerade fönsterhissar
27 10Luftkonditionering
28 5Dimbakljus
