2018 PEUGEOT 108 display

4
Förarplats1
Sidospeglar
Elmanövrerade fönsterhissar
Centrallås
2
Öppning av motorhuven
3
Säkringar i

instrumentbrädan
4
Instrumentpanel
Varvräknare
Mittre display
Varnings- och kontrollampor
Indikatorer
Färddator
5
Taklampa
Reglage för öppning av elmanövrerat tygtak
Detektering av hastighetsskyltar
Active City Brake
Inre backspegel
Solskydd
6
Pekskärm
Radio
Inställning av tid
7
Värme, ventilation
Manuell luftkonditionering
Automatisk luftkonditionering
Borttagning av is och imma på vindrutan
Borttagning av is och imma på bakrutan
8
12

V-tillbehörsuttag
USB-uttag
AUX-uttag
9
Manuell växellåda
ETG-växellåda
Växlingsindikator
Starthjälp i
backe
10
Manuell parkeringsbroms
11
Frampassagerarens krockkudde
12
Sidoluftmunstycken
13
Handskfack
Koppla bort frampassagerarens krockkudde
Nollställning av däcktrycksvarnaren
Översikt

8
Instrumentpaneler
Instrumentpanel typ 1
1.Hastighetsmätare (mph eller km/h).
2. Mittskärm.
3. Växlingsindikator.
4. Knapp för styrning av display.
Visning av information i


stigande ordning.
5. Knapp för styrning av display.
Visning av information i


fallande ordning.
Instrumentpanel typ 2
1.Hastighetsmätare (mph eller km/h).
2. Mittskärm.
3. Växlingsindikator.
4. Knapp för styrning av display.
Visning av information i


stigande ordning.
5. Knapp för styrning av display.
Visning av information i


fallande ordning.6.
Varvräknare.
Motor var vtalet visas med hjälp av
orangefärgade staplar. Staplarna lyser rött
som en indikation på att du ska växla upp
om var vtalet överstiger maxvärdet.
Mittre display
Typen av information som visas beror på vilken
typ av växellåda som bilen är utrustad med.
Mittre display med manuell
växellåda
1.Utetemperatur. Blinkar om det finns risk
för halka.
Instrumentpanelen

9
Mittre display med ETG-
växellåda
1.Växelväljarens läge och aktuell växel.
2. Fordonsinformation med:
-
V

ägmätare och trippmätare.
-
F

ärddatorns information.
-
F

artbegränsarens information.
-

U
tetemperatur. Blinkar om det finns
risk för halka.
3. Bränslenivåindikator.
Varningslampor för
passagerarnas bilbälten och
frampassagerarens krockkudde2.Fordonsinformation med:
- V
ägmätare och trippmätare.
-
F

ärddatorns information.
-
F

artbegränsarens information.
3. Bränslenivåindikator.
A.Bältespåminnare för vänster baksäte.
B. Bältespåminnare för höger baksäte.
C. Kontrollampa, frampassagerarens
krockkudde urkopplad.
D. Kontrollampa, frampassagerarens
krockkudde inkopplad.
Kontrollampa C eller kontrollampa D förblir tänd
beroende på status för frampassagerarens
krockkudde (inaktiverad eller aktiverad).
Varningslampor
Visuella indikatorer visas som symboler och
informerar föraren om förekomsten av ett fel
(varningslampa) eller för driften av ett system
(kontrollampor för aktivt eller inaktivt system).
Vissa lampor lyser på två olika sätt (med fast
sken eller blinkande) och/eller i
flera färger.
Tillhörande varningar
När vissa lampor tänds hörs eventuellt
samtidigt en ljudsignal och/eller ett meddelande
visas på displayen på instrumentpanelen.
Genom att sätta varningstypen i samband
med bilens funktionsstatus går det att veta om
situationen är normal eller om en avvikelse har
uppstått. För mer information, se beskrivningen
för varje lampa.
När tändningen slås på
Vissa röda eller orangefärgade varningslampor
tänds i några sekunder när tändningen slås på.
Dessa varningslampor ska slockna direkt när
motorn startar.
För mer information om utrustning eller en
funktion, se motsvarande avsnitt.
1
Instrumentpanelen

19

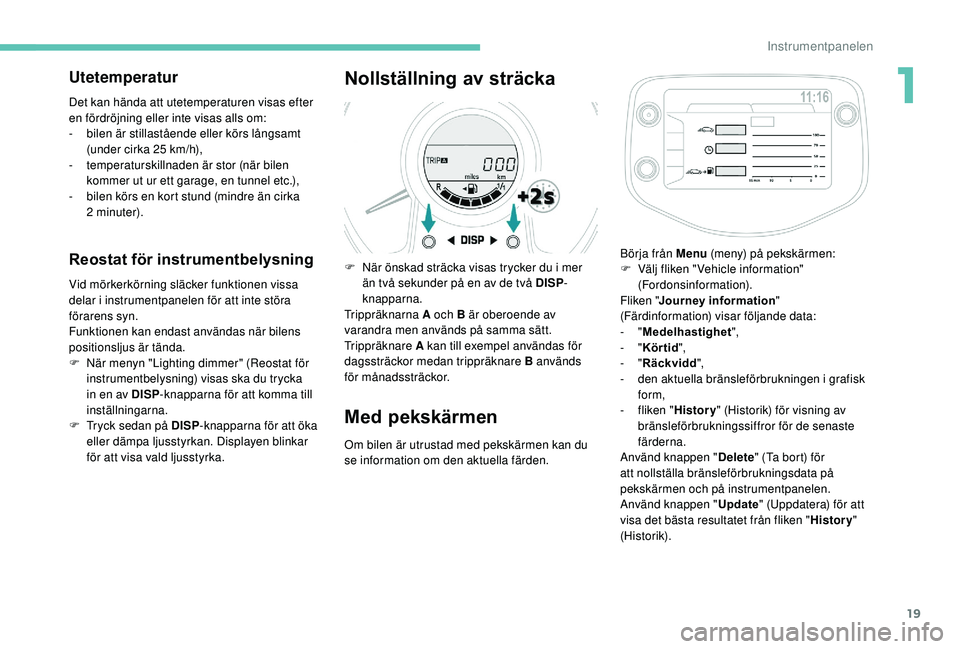

Utetemperatur
Det kan hända att utetemperaturen visas efter
en fördröjning eller inte visas alls om:
-
b
ilen är stillastående eller körs långsamt
(under cirka 25
km/h),
-

t
emperaturskillnaden är stor (när bilen
kommer ut ur ett garage, en tunnel etc.),
-

b
ilen körs en kort stund (mindre än cirka
2


minuter).
Reostat för instrumentbelysning
Vid mörkerkörning släcker funktionen vissa
delar i instrumentpanelen för att inte störa
förarens syn.
Funktionen kan endast användas när bilens
positionsljus är tända.
F

N
är menyn "Lighting dimmer" (Reostat för
instrumentbelysning) visas ska du trycka
in en av DISP -knapparna för att komma till
inställningarna.
F

T
ryck sedan på DISP -knapparna för att öka
eller dämpa ljusstyrkan. Displayen blinkar
för att visa vald ljusstyrka.
Nollställning av sträcka
F När önskad sträcka visas trycker du i mer
än två sekunder på en av de två DISP -
knapparna.
Trippräknarna A och B är oberoende av
varandra men används på samma sätt.
Trippräknare A kan till exempel användas för
dagssträckor medan trippräknare B används
för månadssträckor.
Med pekskärmen
Om bilen är utrustad med pekskärmen kan du
se information om den aktuella färden. Börja från Menu
(meny) på pekskärmen:
F
V
älj fliken " Vehicle information"
(Fordonsinformation).
Fliken " Journey information "
(Färdinformation) visar följande data:
- "
Medelhastighet ",
- "
Körtid ",
- "
Räckvidd ",
-
d
en aktuella bränsleförbrukningen i grafisk
form,
-
f
liken "
History " (Historik) för visning av
bränsleförbrukningssiffror för de senaste
färderna.
Använd knappen " Delete" (Ta bort) för
att nollställa bränsleförbrukningsdata på
pekskärmen och på instrumentpanelen.
Använd knappen " Update" (Uppdatera) för att
visa det bästa resultatet från fliken " History"
(Historik).
1
Instrumentpanelen

39
Systemet är konstruerat för att fungera effektivt
under alla årstider, med stängda rutor och det
elektriska tygtaket uppfällt.
Inställningarna sparas även om tändningen
stängs av för enkel manövrering.
Om motorn är kall, når luftströmmen en optimal
nivå gradvis för att undvika en för kraftig
spridning av kall luft i kupén.
F

T
ryck på knapp 6 " AUTO". Symbolen AUTO
släcks.
Tryck på knapp 6 " AUTO" igen för att välja
mellan följande lägen:
Optimal systemfunktion.
Värmekomfort med begränsat
luftflöde.
Prioriterar dynamisk luftfördelning,
huvudsakligen genom
sidomunstyckena.
Manuella inställningar
Vid behov kan du välja en annan inställning
än den för valda i systemet genom att ändra
inställningen. De andra funktionerna sköts
fortfarande automatiskt.
Inställning av temperaturen
Värdet som indikeras i displayen motsvarar
e n komfortnivå och inte en exakt temperatur
i


grader Celsius eller Fahrenheit.
F

T
ryck knapp 1 nedåt för att minska värdet
och uppåt för att öka värdet.
En inställning på cirka 21


ger optimal komfort.
Beroende på önskemål är en inställning mellan
18
och 24 normal.
Om kupétemperaturen för varm eller för kall
när du stiger in i
bilen behöver du inte ändra
det indikerade värdet för att uppnå önskad
komfort. Systemet kompenserar automatiskt för
temperaturskillnaden så fort det går.
Vill du ha maximal kyla eller värme i
kupén
är det möjligt att underskrida det minsta
värdet 14
eller överskrida det maximala
värdet 28.
F

T
ryck temperaturknappen nedåt eller
uppåt tills LO eller HI visas.
Inställning av luftflödet
F Tryck på knapp 2 (fylld fläkt eller tom fläkt)
för att öka eller minska luftflödet.
Symbolen för luftflöde (en fläkt) fylls i.
Inställning av luftfördelningen
F Tryck på knapp 3 flera gånger för att rikta
luftflödet mot:
-

l
uftventilationsmunstyckena i mitten och på
sidorna,
-

v
entilationsmunstycken i mitten och på
sidorna och benutrymmen,
-
end

ast fötterna,
-
v

indrutan och fötterna,
-

v
entilationsmunstyckena i mitten och på
sidorna och vindrutan.
-


vindrutan.
Starta och stänga av
luftkonditioneringen
F Tryck på knapp 5 för att koppla ur
luftkonditioneringen.
Om du stoppar luftkonditioneringen kan det
medföra vissa olägenheter (imma, fukt).
Tryck en gång till på knappen för att återgå till
automatisk luftkonditionering. Symbolen A/C
visas.
Så snart du ändrar en inställning försvinner
symbolen "
AUTO".
3
Ergonomi och komfort

43
12 V-tillbehörsuttag
Anslut ingen utrustning som kräver mer
effekt än vad uttaget klarar (risk för att den
externa apparaten går sönder).
Inkoppling av elektrisk utrustning som inte
godkänts av PEUGEOT, som t.ex. laddare
med USB-uttag, kan störa funktionen
i bilens elektriska komponenter och
ge dålig telefonmottagning eller störa
visningen på displayerna.
USB-uttag
För att ansluta bärbara enheter såsom en
digital ljudspelare som en iPod®-typ eller ett
USB-minne.
Uttaget läser in ljudfiler som över förs till
ljudsystemet och som kan avlyssnas via bilens
högtalare.
Du kan hantera dessa filer med rattreglagen
eller ljudsystemets frontpanel.
Den portabla enheten kan laddas
automatiskt via USB-uttaget.
Se motsvarande avsnitt för mer
information om Ljudutrustning och
telematik och hur utrustningen används.
AUX- ut tag
För att ansluta extern en utrustning för att
lyssna på ljudfiler via bilens högtalare.
Filerna hanteras via den bärbara enheten.
Mer information om hur funktionen
används finns under rubriken
Ljudutrustning och telematik .
Du kan även ansluta en mobiltelefon via
USB-uttaget och ett AUX-uttag.
-

a
ntingen som en MirrorLink
TM-
anslutning, med hjälp av enbart USB-
uttaget,
-

e

ller som en iPhone
®-anslutning via
USB-uttaget och AUX-uttaget samtidigt.
Dessa anslutningar tillåter vissa
telefonappar att användas på pekskärmen.
F Vid anslutning av ett 12 V-tillbehör
(maxeffekt: 120 watt) ska du lyfta på locket
och ansluta en lämplig adapter.
3
Ergonomi och komfort

55

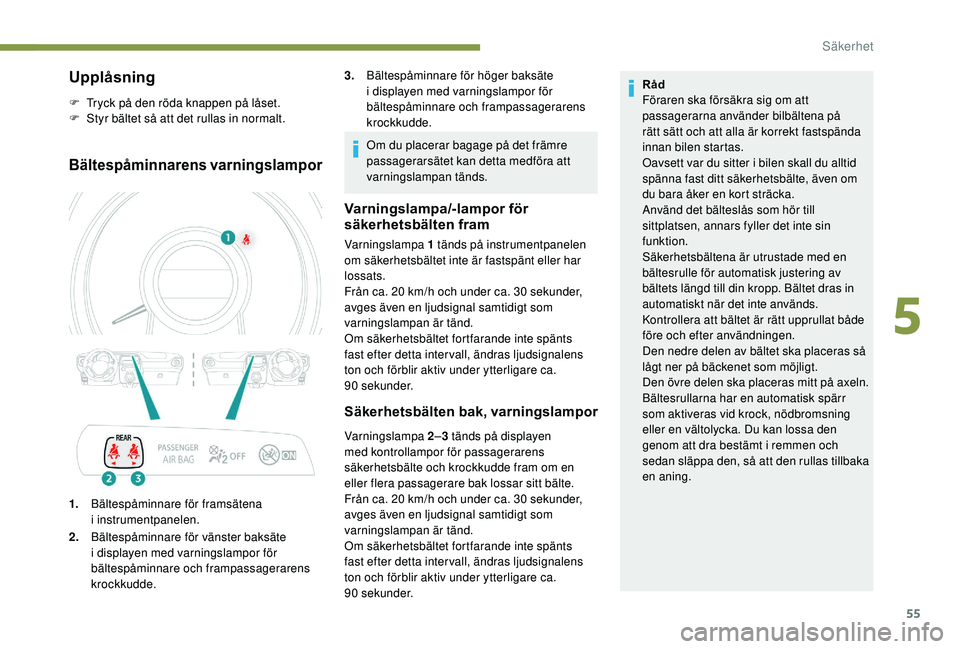

Upplåsning
F Tryck på den röda knappen på låset.
F S tyr bältet så att det rullas in normalt.
Bältespåminnarens varningslampor
1.Bältespåminnare för framsätena
i
instrumentpanelen.
2. Bältespåminnare för vänster baksäte
i


displayen med varningslampor för
bältespåminnare och frampassagerarens
krockkudde. Om du placerar bagage på det främre
passagerarsätet kan detta medföra att
varningslampan tänds.
Varningslampa/-lampor för
säkerhetsbälten fram
Varningslampa 1 tänds på instrumentpanelen
o m säkerhetsbältet inte är fastspänt eller har
lossats.
Från ca. 20
km/h och under ca. 30 sekunder,
avges även en ljudsignal samtidigt som
varningslampan är tänd.
Om säkerhetsbältet fortfarande inte spänts
fast efter detta intervall, ändras ljudsignalens
ton och förblir aktiv under ytterligare ca.
90


sekunder.
Säkerhetsbälten bak, varningslampor
Varningslampa 2 –3 tänds på displayen
med kontrollampor för passagerarens
säkerhetsbälte och krockkudde fram om en
eller flera passagerare bak lossar sitt bälte.
Från ca. 20
km/h och under ca. 30 sekunder,
avges även en ljudsignal samtidigt som
varningslampan är tänd.
Om säkerhetsbältet fortfarande inte spänts
fast efter detta intervall, ändras ljudsignalens
ton och förblir aktiv under ytterligare ca.
90


sekunder. Råd
Föraren ska försäkra sig om att
passagerarna använder bilbältena på
rätt sätt och att alla är korrekt fastspända
innan bilen startas.
Oavsett var du sitter i
bilen skall du alltid
spänna fast ditt säkerhetsbälte, även om
du bara åker en kort sträcka.
Använd det bälteslås som hör till
sittplatsen, annars fyller det inte sin
funktion.
Säkerhetsbältena är utrustade med en
bältesrulle för automatisk justering av
bältets längd till din kropp. Bältet dras in
automatiskt när det inte används.
Kontrollera att bältet är rätt upprullat både
före och efter användningen.
Den nedre delen av bältet ska placeras så
lågt ner på bäckenet som möjligt.
Den övre delen ska placeras mitt på axeln.
Bältesrullarna har en automatisk spärr
som aktiveras vid krock, nödbromsning
eller en vältolycka. Du kan lossa den
genom att dra bestämt i remmen och
sedan släppa den, så att den rullas tillbaka
en aning.
3.
Bältespåminnare för höger baksäte
i

displayen med varningslampor för
bältespåminnare och frampassagerarens
krockkudde.
5
Säkerhet

61
Urkoppling av frampassagerarens
krockkudde
Endast frampassagerarens krockkudde kan
kopplas ur.
F
M
ed tändningen frånslagen ska du föra
in nyckeln i
reglaget för urkoppling av
passagerarkrockkudden.
F

V
rid den till läget OFF.
F

D
ra ut nyckeln och låt reglaget vara kvar
i
detta läge. När tändningen slås på tänds denna
varningslampa i


displayen med
varningslampor för bältespåminnare
och frampassagerarens krockkudde.
Den fortsätter att lysa så länge
urkopplingen varar. Med tanke på barnsäkerheten ska
framsätespassagerarens krockkudde
kopplas ur om en bilbarnstol monteras
i


bakåtvänt läge på passagerarsätet fram.
Annars riskerar barnet att få svåra eller
livshotande skador om krockkudden löser
ut.
Återinkoppling av
frampassagerarens krockkudde
När du tar bort den bakåtvända bilbarnstolen
med tändningen frånslagen ska reglaget vridas
till läget ON för att koppla in krockkudden igen så
att den åter kan skydda framsätespassageraren
vid en eventuell kollision.
När tändningen slås på tänds denna
varningslampa på displayen med
kontrollampor för passagerarens
säkerhetsbälte och krockkudde
fram. Den fortsätter att lysa så
länge framsätespassagerarens
krockkudde är aktiverad.
5
Säkerhet
