2018 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8:41
8

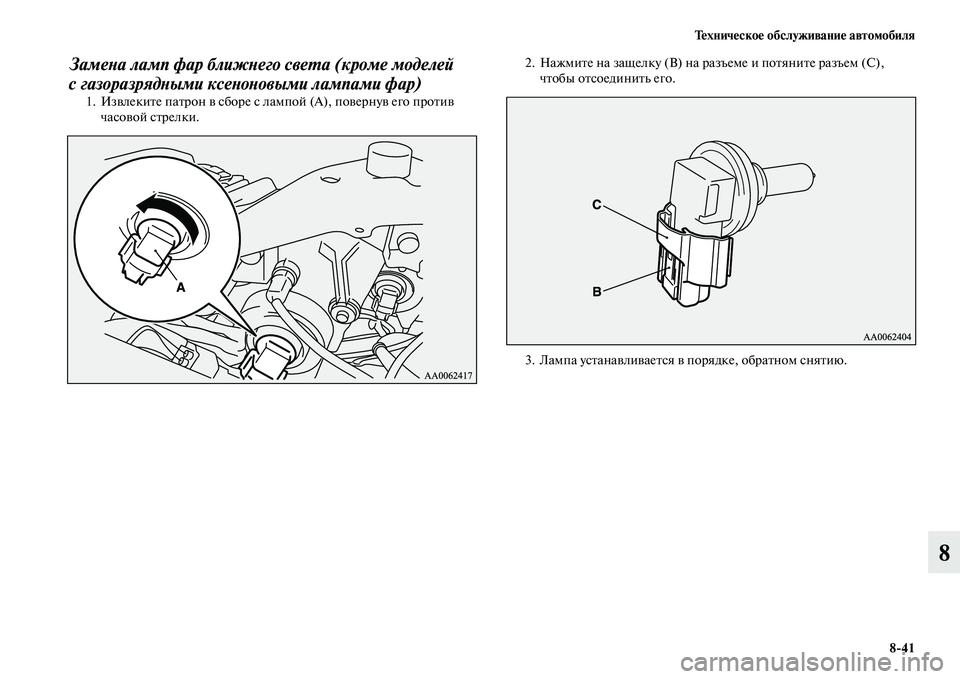

Замена ламп фар ближнего света (кроме моделей
с газоразрядными ксеноновыми лампами фар)
1. Извлеките патрон в сборе с лампой (А), повернув его против
часовой стрелки.2. Нажмите на защелку (В) на разъеме и потяните разъем (С),
чтобы отсоединить его.
3. Лампа устанавливается в порядке, обратном снятию.

8:42 Техническое обслуживание автомобиля
8

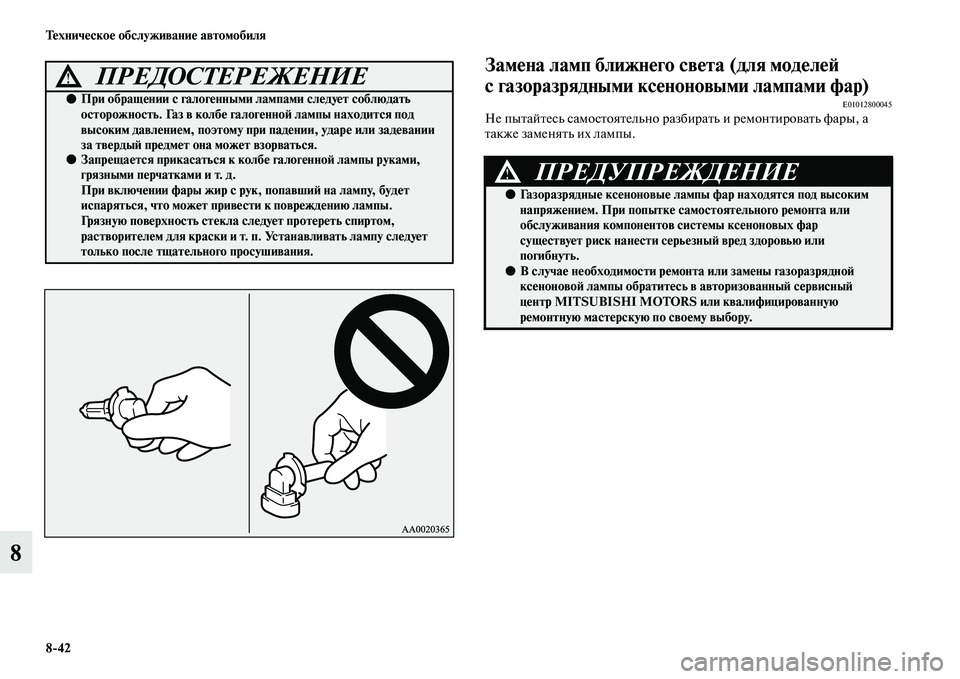

Замена ламп ближнего света (для моделей
с газоразрядными ксеноновыми лампами фар)
E01012800045Не пытайтесь самостоятельно разбирать и ремонтировать фары, а
также заменять их лампы.
ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук, попавший на лампу, будет
испаряться, что может привести к повреждению лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т. п. Устанавливать лампу следует
только после тщательного просушивания.
ПРЕДУПРЕЖДЕНИЕ!
●Газоразрядные ксеноновые лампы фар находятся под высоким
напряжением. При попытке самостоятельного ремонта или
обслуживания компонентов системы ксеноновых фар
существует риск нанести серьезный вред здоровью или
погибнуть.
●В случае необходимости ремонта или замены газоразрядной
ксеноновой лампы обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS или квалифицированную
ремонтную мастерскую по своему выбору.

Техническое обслуживание автомобиля
8:43
8

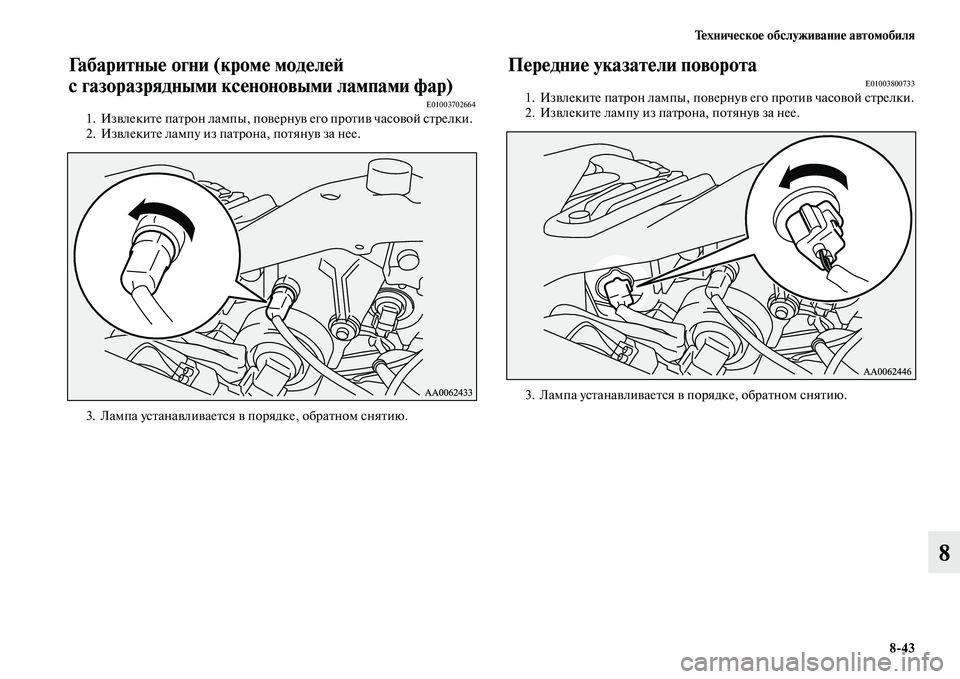

Габаритные огни (кроме моделей
с газоразрядными ксеноновыми лампами фар)
E010037026641. Извлеките патрон лампы, повернув его против часовой стрелки.
2. Извлеките лампу из патрона, потянув за нее.
3. Лампа устанавливается в порядке, обратном снятию.
Передние указатели поворотаE010038007331. Извлеките патрон лампы, повернув его против часовой стрелки.
2. Извлеките лампу из патрона, потянув за нее.
3. Лампа устанавливается в порядке, обратном снятию.

8:44 Техническое обслуживание автомобиля
8

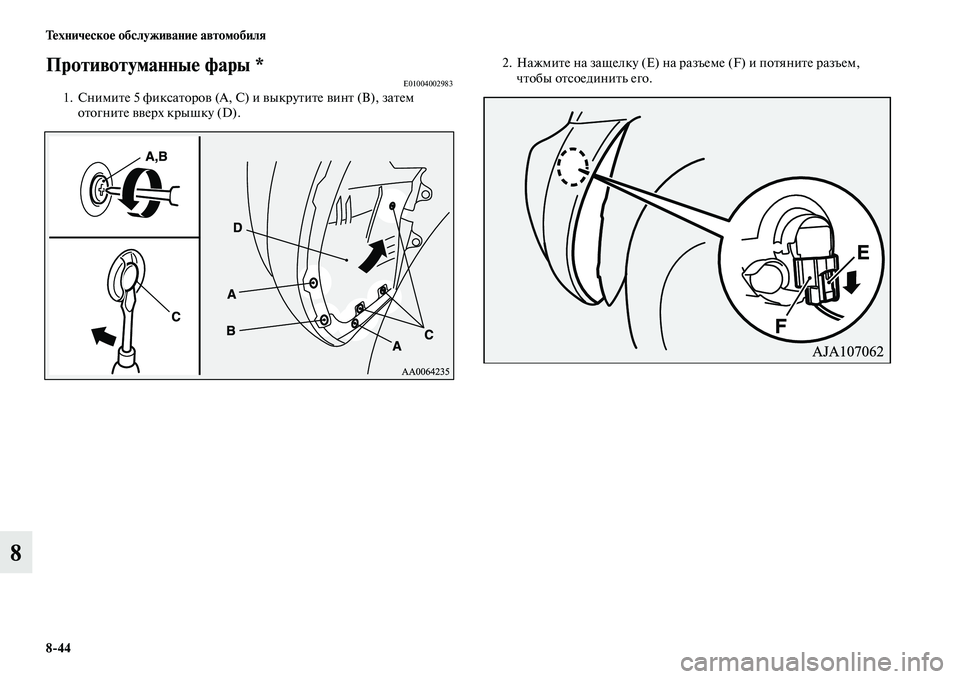

Противотуманные фары *E010040029831. Снимите 5 фиксаторов (А, С) и выкрутите винт (В), затем
отогните вверх крышку (D).2. Нажмите на защелку (Е) на разъеме (F) и потяните разъем,
чтобы отсоединить его.

Техническое обслуживание автомобиля
8:45
8

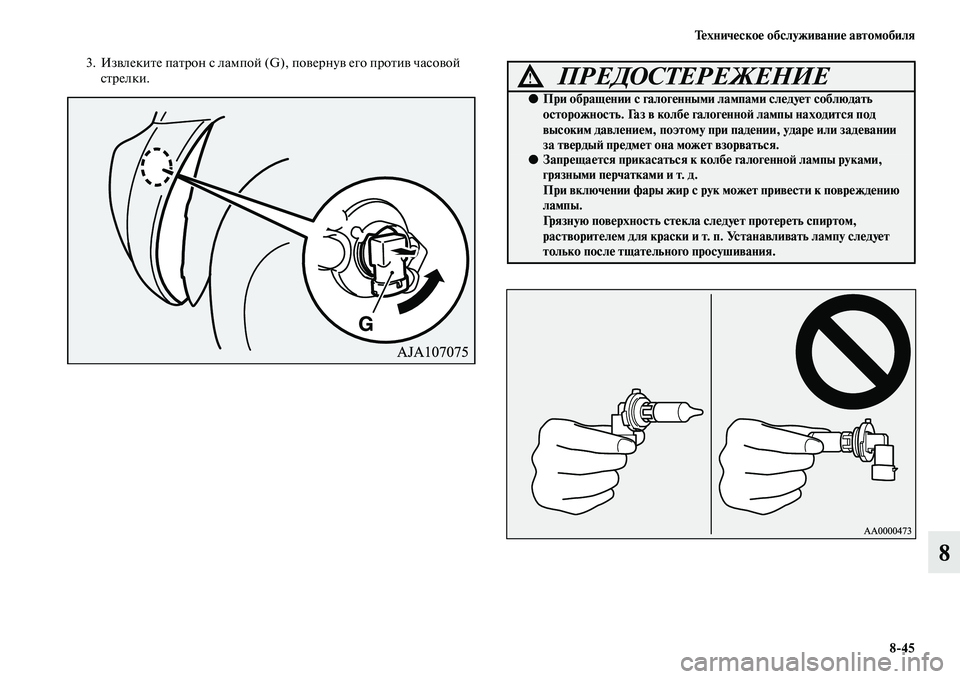

3. Извлеките патрон с лампой (G), повернув его против часовой
стрелки.
ПРЕДОСТЕРЕЖЕНИЕ!
●При обращении с галогенными лампами следует соблюдать
осторожность. Газ в колбе галогенной лампы находится под
высоким давлением, поэтому при падении, ударе или задевании
за твердый предмет она может взорваться.
●Запрещается прикасаться к колбе галогенной лампы руками,
грязными перчатками и т. д.
При включении фары жир с рук может привести к повреждению
лампы.
Грязную поверхность стекла следует протереть спиртом,
растворителем для краски и т. п. Устанавливать лампу следует
только после тщательного просушивания.

8:46 Техническое обслуживание автомобиля
8

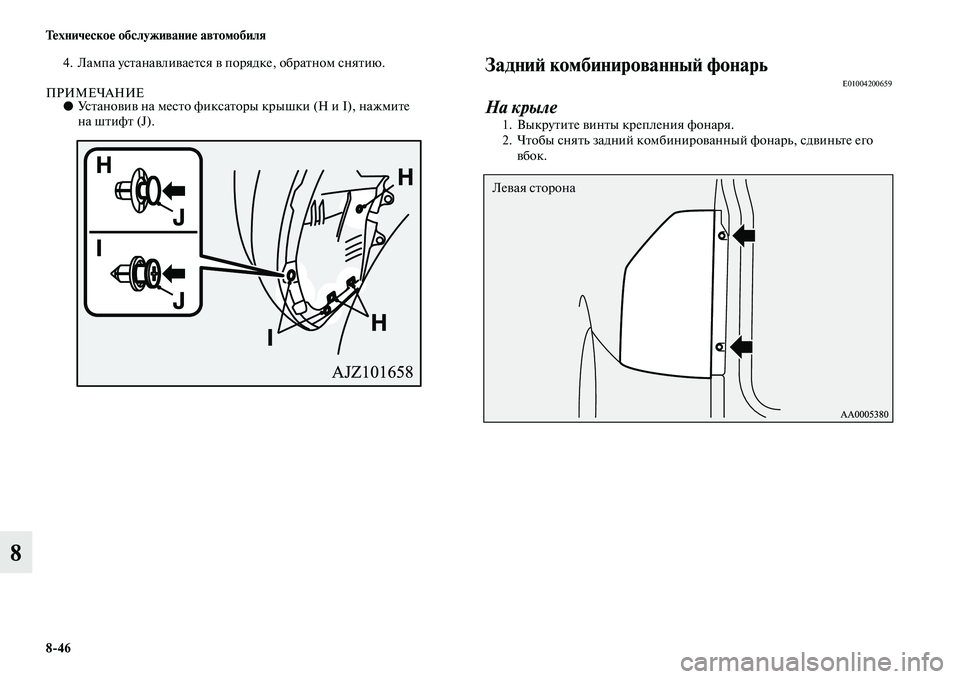

4. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Установив на место фиксаторы крышки (H и I), нажмите
на штифт (J).
Задний комбинированный фонарьE01004200659
На крыле
1. Выкрутите винты крепления фонаря.
2. Чтобы снять задний комбинированный фонарь, сдвиньте его
вбок.
Левая сторона

Техническое обслуживание автомобиля
8:47
8

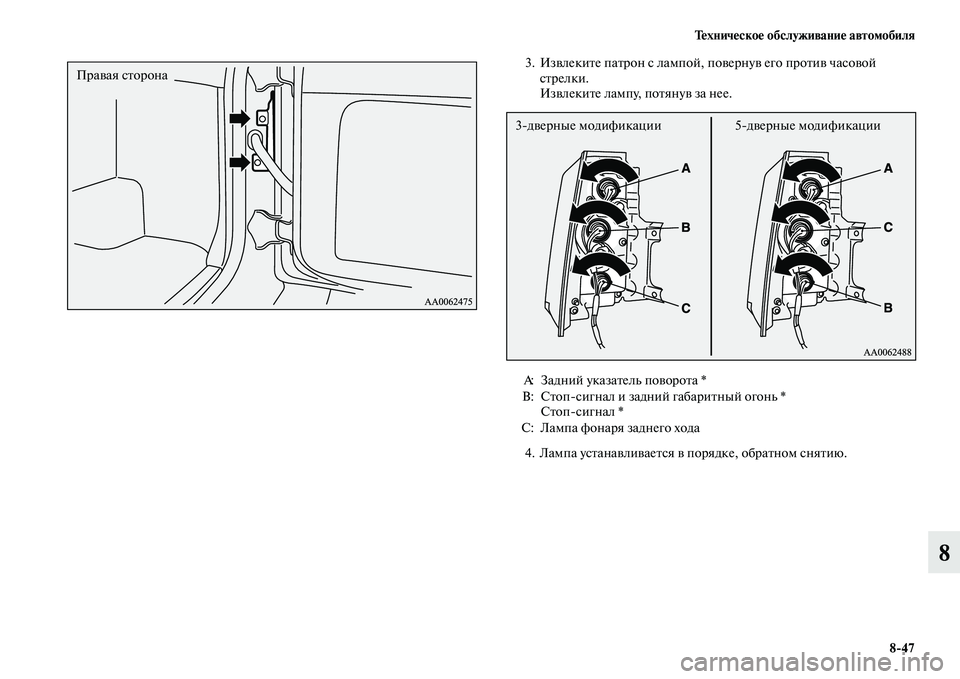

3. Извлеките патрон с лампой, повернув его против часовой
стрелки.
Извлеките лампу, потянув за нее.
4. Лампа устанавливается в порядке, обратном снятию.Правая сторона
A: З а д н и й у к а з а т е л ь п о в о р о т а *
B: Стопсигнал и задний габаритный огонь *
Стопсигнал *
C: Лампа фонаря заднего хода
3дверные модификации 5дверные модификации

8:48 Техническое обслуживание автомобиля
8

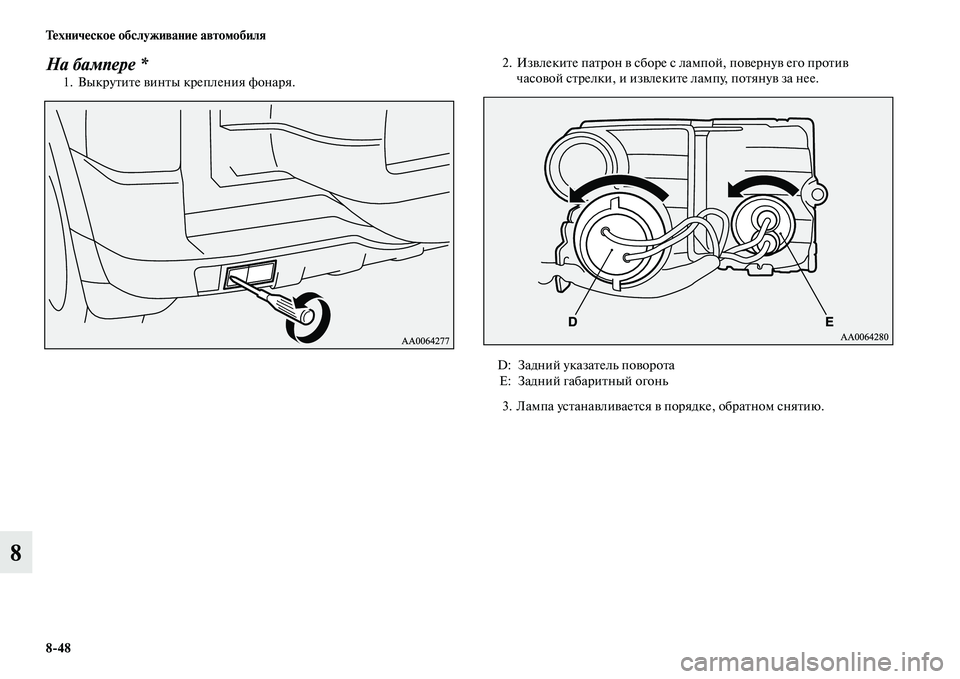

На бампере *1. Выкрутите винты крепления фонаря.2. Извлеките патрон в сборе с лампой, повернув его против
часовой стрелки, и извлеките лампу, потянув за нее.
3. Лампа устанавливается в порядке, обратном снятию.
D: Задний указатель поворота
E: Задний габаритный огонь
