Начало движения и вождение автомобиля
4:89
4

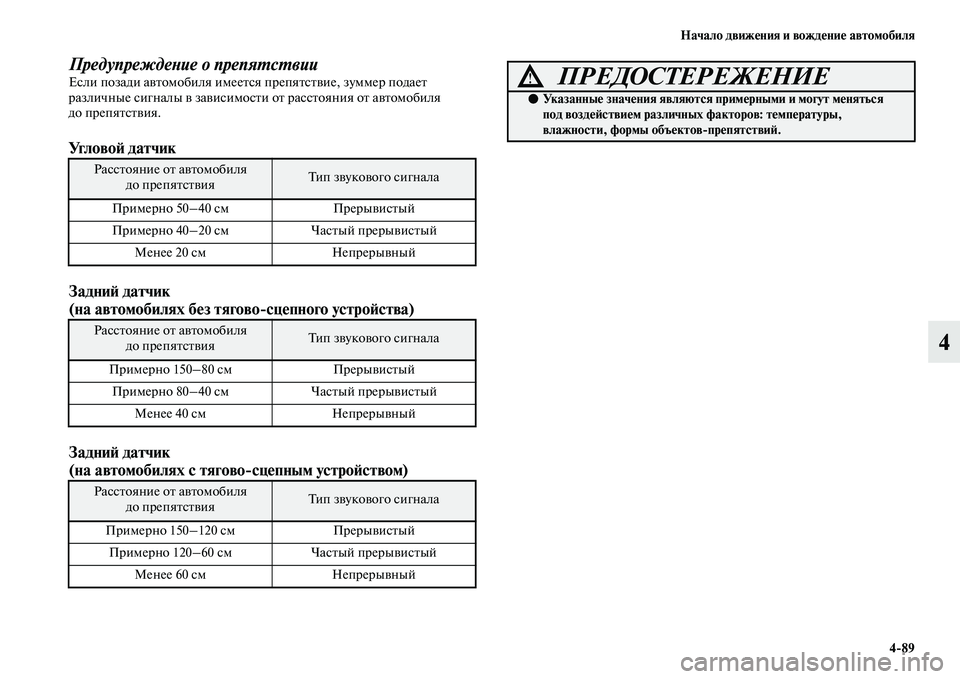

Предупреждение о препятствииЕсли позади автомобиля имеется препятствие, зуммер подает
различные сигналы в зависимости от расстояния от автомобиля
до препятствия.
Угловой датчик
Задний датчик
(на автомобилях без тягово:сцепного устройства)
Задний датчик
(на автомобилях с тягово:сцепным устройством)
Расстояние от автомобиля
до препятствияТип звукового сигнала
Примерно 50–40 см Прерывистый
Примерно 40–20 см Частый прерывистый
Менее 20 см Непрерывный
Расстояние от автомобиля
до препятствияТип звукового сигнала
Примерно 150–80 см Прерывистый
Примерно 80–40 см Частый прерывистый
Менее 40 см Непрерывный
Расстояние от автомобиля
до препятствияТип звукового сигнала
Примерно 150–120 см Прерывистый
Примерно 120–60 см Частый прерывистый
Менее 60 см Непрерывный
ПРЕДОСТЕРЕЖЕНИЕ!
●Указанные значения являются примерными и могут меняться
под воздействием различных факторов: температуры,
влажности, формы объектов:препятствий.

4:90 Начало движения и вождение автомобиля
4

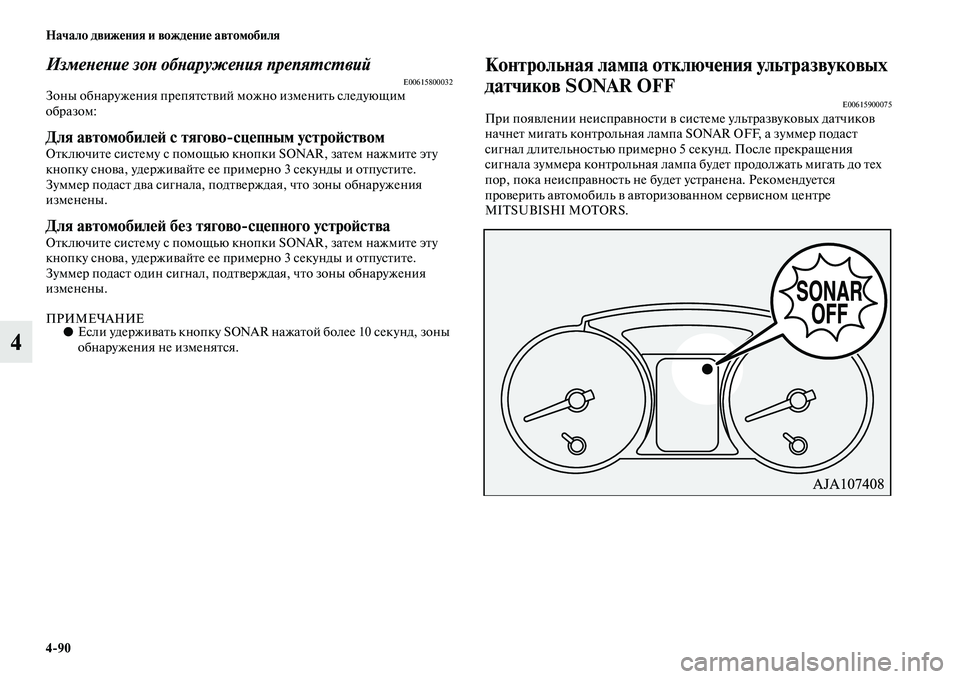

Изменение зон обнаружения препятствийE00615800032Зоны обнаружения препятствий можно изменить следующим
образом:
Для автомобилей с тягово:сцепным устройствомОтключите систему с помощью кнопки SONAR, затем нажмите эту
кнопку снова, удерживайте ее примерно 3 секунды и отпустите.
Зуммер подаст два сигнала, подтверждая, что зоны обнаружения
изменены.
Для автомобилей без тягово:сцепного устройстваОтключите систему с помощью кнопки SONAR, затем нажмите эту
кнопку снова, удерживайте ее примерно 3 секунды и отпустите.
Зуммер подаст один сигнал, подтверждая, что зоны обнаружения
изменены.
ПРИМЕЧАНИЕ●Если удерживать кнопку SONAR нажатой более 10 секунд, зоны
обнаружения не изменятся.
Контрольная лампа отключения ультразвуковых
датчиков SONAR OFF
E00615900075При появлении неисправности в системе ультразвуковых датчиков
начнет мигать контрольная лампа SONAR OFF, а зуммер подаст
сигнал длительностью примерно 5 секунд. После прекращения
сигнала зуммера контрольная лампа будет продолжать мигать до тех
пор, пока неисправность не будет устранена. Рекомендуется
проверить автомобиль в авторизованном сервисном центре
MITSUBISHI MOTORS.

Начало движения и вождение автомобиля
4:91

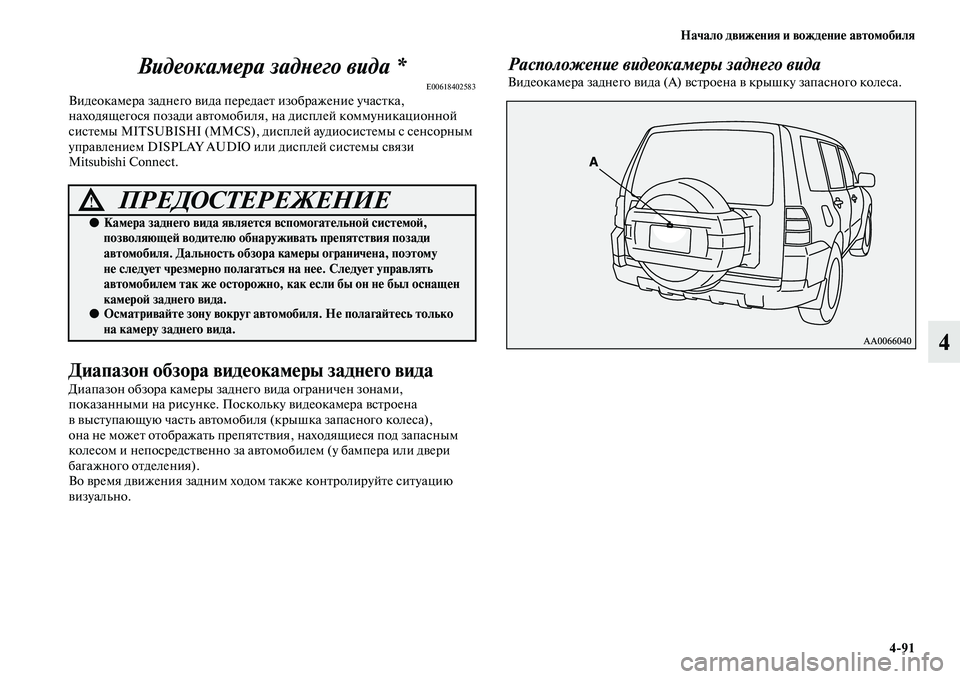

4 Видеокамера заднего вида *
E00618402583Видеокамера заднего вида передает изображение участка,
находящегося позади автомобиля, на дисплей коммуникационной
системы MITSUBISHI (MMCS), дисплей аудиосистемы с сенсорным
управлением DISPLAY AUDIO или дисплей системы связи
Mitsubishi Connect.
Диапазон обзора видеокамеры заднего вида
Диапазон обзора камеры заднего вида ограничен зонами,
показанными на рисунке. Поскольку видеокамера встроена
в выступающую часть автомобиля (крышка запасного колеса),
она не может отображать препятствия, находящиеся под запасным
колесом и непосредственно за автомобилем (у бампера или двери
багажного отделения).
Во время движения задним ходом также контролируйте ситуацию
визуально.
Расположение видеокамеры заднего видаВидеокамера заднего вида (А) встроена в крышку запасного колеса.
ПРЕДОСТЕРЕЖЕНИЕ!
●Камера заднего вида является вспомогательной системой,
позволяющей водителю обнаруживать препятствия позади
автомобиля. Дальность обзора камеры ограничена, поэтому
не следует чрезмерно полагаться на нее. Следует управлять
автомобилем так же осторожно, как если бы он не был оснащен
камерой заднего вида.
●Осматривайте зону вокруг автомобиля. Не полагайтесь только
на камеру заднего вида.

4:92 Начало движения и вождение автомобиля
4

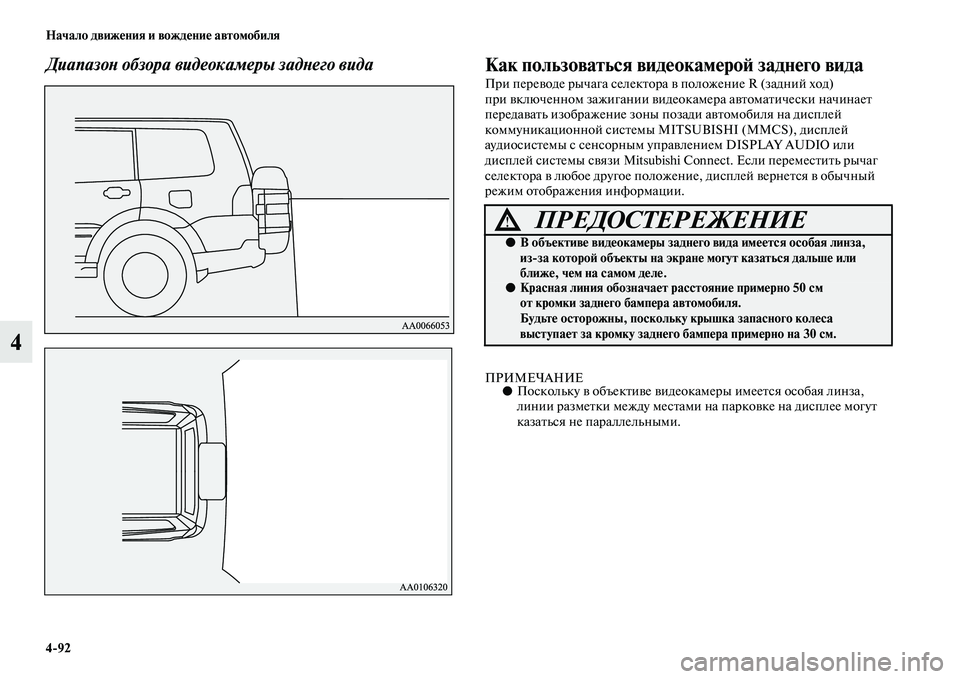

Диапазон обзора видеокамеры заднего вида Как пользоваться видеокамерой заднего вида
При переводе рычага селектора в положение R (задний ход)
при включенном зажигании видеокамера автоматически начинает
передавать изображение зоны позади автомобиля на дисплей
коммуникационной системы MITSUBISHI (MMCS), дисплей
аудиосистемы с сенсорным управлением DISPLAY AUDIO или
дисплей системы связи Mitsubishi Connect. Если переместить рычаг
селектора в любое другое положение, дисплей вернется в обычный
режим отображения информации.
ПРИМЕЧАНИЕ●Поскольку в объективе видеокамеры имеется особая линза,
линии разметки между местами на парковке на дисплее могут
казаться не параллельными.
ПРЕДОСТЕРЕЖЕНИЕ!
●В объективе видеокамеры заднего вида имеется особая линза,
из:за которой объекты на экране могут казаться дальше или
ближе, чем на самом деле.
●Красная линия обозначает расстояние примерно 50 см
от кромки заднего бампера автомобиля.
Будьте осторожны, поскольку крышка запасного колеса
выступает за кромку заднего бампера примерно на 30 см.

Начало движения и вождение автомобиля
4:93
4

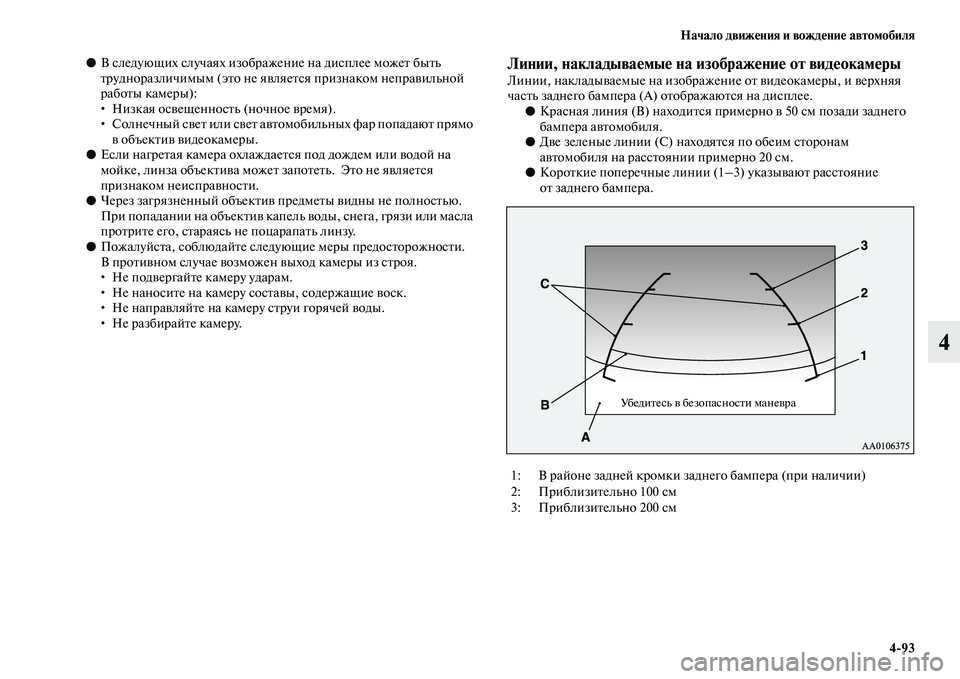

●В следующих случаях изображение на дисплее может быть
трудноразличимым (это не является признаком неправильной
работы камеры):
• Низкая освещенность (ночное время).
• Солнечный свет или свет автомобильных фар попадают прямо
в объектив видеокамеры.
●Если нагретая камера охлаждается под дождем или водой на
мойке, линза объектива может запотеть. Это не является
признаком неисправности.
●Через загрязненный объектив предметы видны не полностью.
При попадании на объектив капель воды, снега, грязи или масла
протрите его, стараясь не поцарапать линзу.
●Пожалуйста, соблюдайте следующие меры предосторожности.
В противном случае возможен выход камеры из строя.
• Не подвергайте камеру ударам.
• Не наносите на камеру составы, содержащие воск.
• Не направляйте на камеру струи горячей воды.
•Не разбирайте камеру.Линии, накладываемые на изображение от видеокамерыЛинии, накладываемые на изображение от видеокамеры, и верхняя
часть заднего бампера (А) отображаются на дисплее.
●Красная линия (В) находится примерно в 50 см позади заднего
бампера автомобиля.
●Две зеленые линии (С) находятся по обеим сторонам
автомобиля на расстоянии примерно 20 см.
●Короткие поперечные линии (1–3) указывают расстояние
от заднего бампера.
1: В районе задней кромки заднего бампера (при наличии)
2: Приблизительно 100 см
3: Приблизительно 200 см
Убедитесь в безопасности маневра

4:94 Начало движения и вождение автомобиля
4

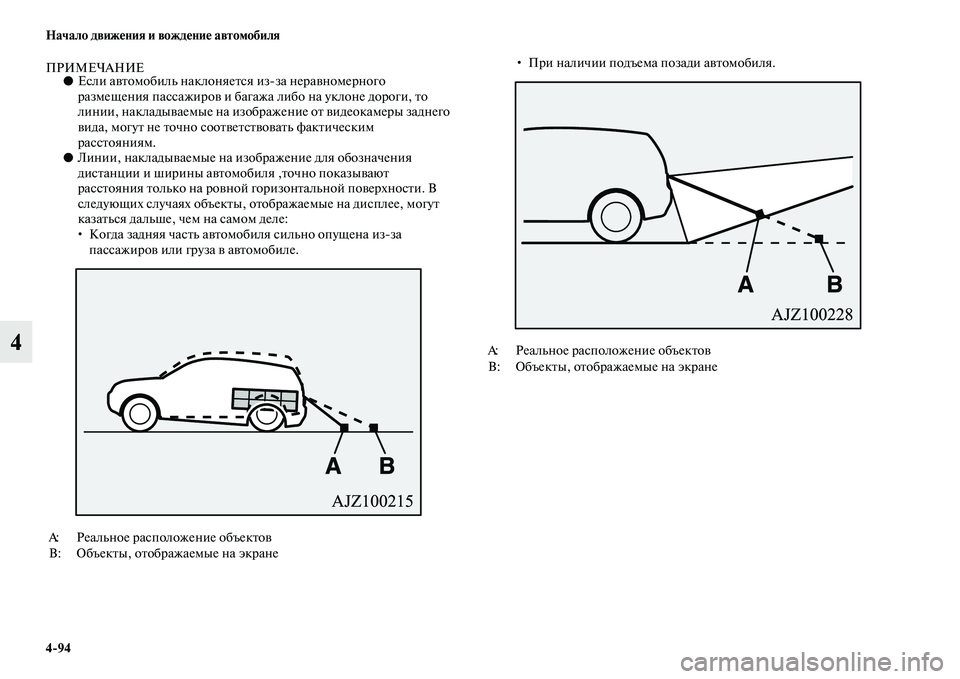

ПРИМЕЧАНИЕ●Если автомобиль наклоняется изза неравномерного
размещения пассажиров и багажа либо на уклоне дороги, то
линии, накладываемые на изображение от видеокамеры заднего
вида, могут не точно соответствовать фактическим
расстояниям.
●Линии, накладываемые на изображение для обозначения
дистанции и ширины автомобиля ,точно показывают
расстояния только на ровной горизонтальной поверхности. В
следующих случаях объекты, отображаемые на дисплее, могут
казаться дальше, чем на самом деле:
• Когда задняя часть автомобиля сильно опущена изза
пассажиров или груза в автомобиле. • При наличии подъема позади автомобиля.
A: Реальное расположение объектов
B: Объекты, отображаемые на экране
A: Реальное расположение объектов
B: Объекты, отображаемые на экране

Начало движения и вождение автомобиля
4:95
4

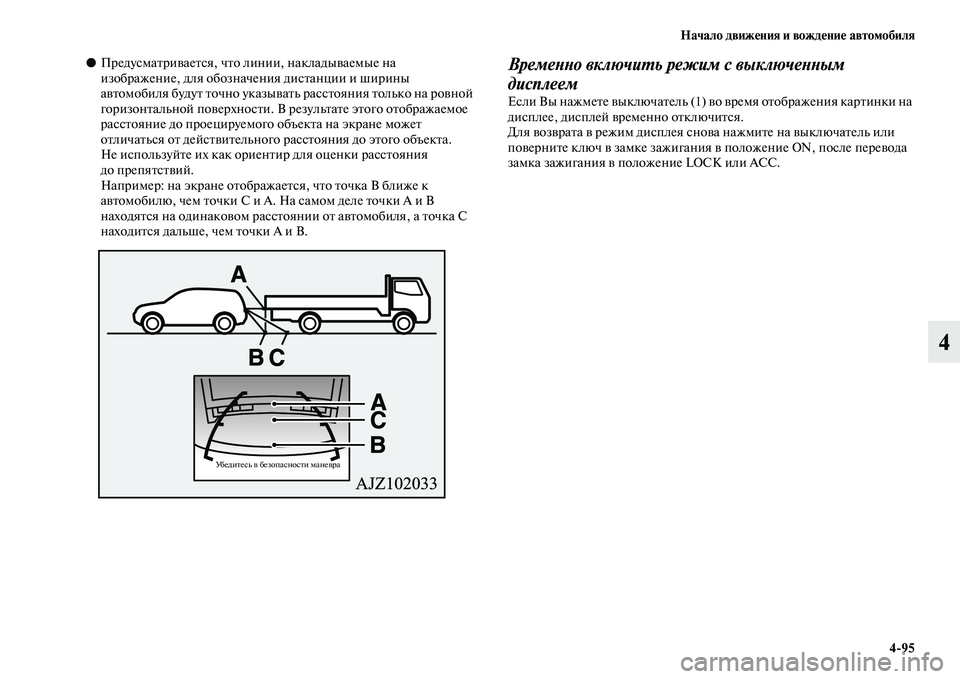

●Предусматривается, что линии, накладываемые на
изображение, для обозначения дистанции и ширины
автомобиля будут точно указывать расстояния только на ровной
горизонтальной поверхности. В результате этого отображаемое
расстояние до проецируемого объекта на экране может
отличаться от действительного расстояния до этого объекта.
Не используйте их как ориентир для оценки расстояния
до препятствий.
Например на экране отображается, что точка В ближе к
автомобилю, чем точки С и А. На самом деле точки А и В
находятся на одинаковом расстоянии от автомобиля, а точка С
находится дальше, чем точки А и В.Временно включить режим с выключенным
дисплеем
Если Вы нажмете выключатель (1) во время отображения картинки на
дисплее, дисплей временно отключится.
Для возврата в режим дисплея снова нажмите на выключатель или
поверните ключ в замке зажигания в положение ON, после перевода
замка зажигания в положение LOCK или ACC.
Убедитесь в безопасности маневра

4:96 Начало движения и вождение автомобиля
4

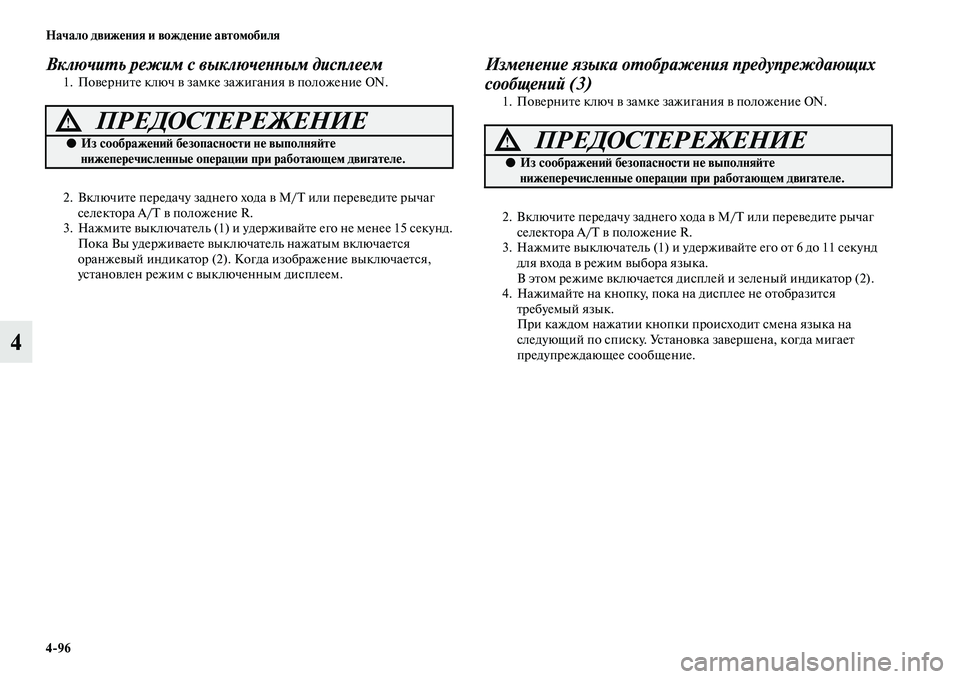

Включить режим с выключенным дисплеем1. Поверните ключ в замке зажигания в положение ON.
2. Включите передачу заднего хода в M/T или переведите рычаг
селектора A/T в положение R.
3. Нажмите выключатель (1) и удерживайте его не менее 15 секунд.
Пока Вы удерживаете выключатель нажатым включается
оранжевый индикатор (2). Когда изображение выключается,
установлен режим с выключенным дисплеем.Изменение языка отображения предупреждающих
сообщений (3)
1. Поверните ключ в замке зажигания в положение ON.
2. Включите передачу заднего хода в M/T или переведите рычаг
селектора A/T в положение R.
3. Нажмите выключатель (1) и удерживайте его от 6 до 11 секунд
для входа в режим выбора языка.
В этом режиме включается дисплей и зеленый индикатор (2).
4. Нажимайте на кнопку, пока на дисплее не отобразится
требуемый язык.
При каждом нажатии кнопки происходит смена языка на
следующий по списку. Установка завершена, когда мигает
предупреждающее сообщение.
ПРЕДОСТЕРЕЖЕНИЕ!
●Из соображений безопасности не выполняйте
нижеперечисленные операции при работающем двигателе.ПРЕДОСТЕРЕЖЕНИЕ!
●Из соображений безопасности не выполняйте
нижеперечисленные операции при работающем двигателе.
