Создание комфортных условий в салоне
5:27
5

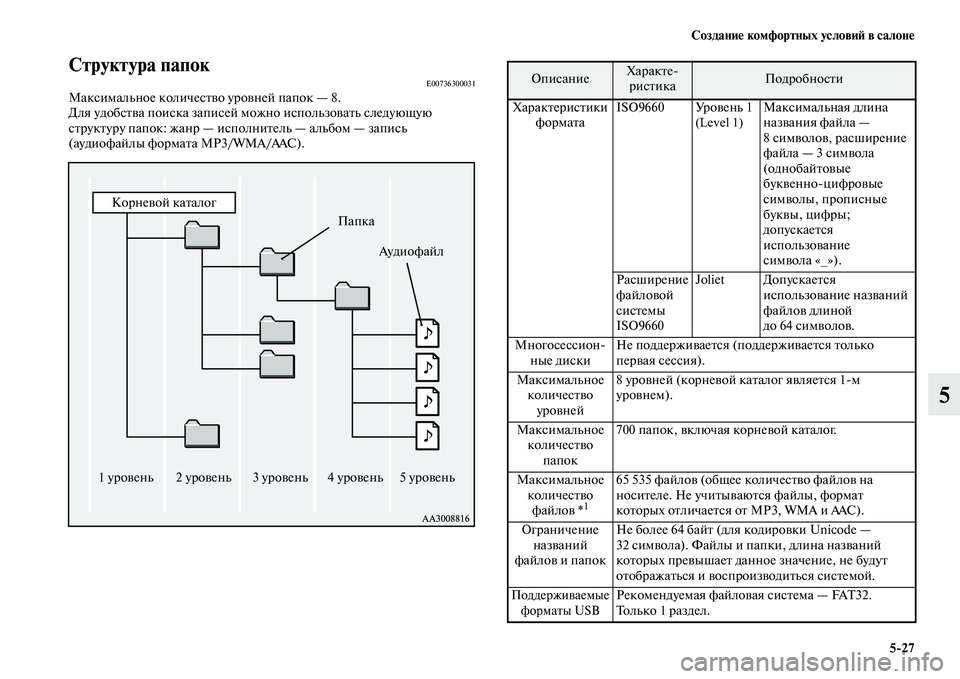

Структура папокE00736300031Максимальное количество уровней папок — 8.
Для удобства поиска записей можно использовать следующую
структуру папок: жанр — исполнитель — альбом — запись
(аудиофайлы формата MP3/WMA/AAC).
Корневой каталог
Папка
Ау д и о ф а й л
1 уровень 2 уровень 3 уровень 4 уровень 5 уровень
ОписаниеХаракте
ристикаПодробности
Характеристики
форматаISO9660 Уровень 1
(Level 1)Максимальная длина
названия файла —
8 символов, расширение
файла — 3 символа
(однобайтовые
буквенноцифровые
символы, прописные
буквы, цифры;
допускается
использование
символа «_»).
Расширение
файловой
системы
ISO9660Joliet Допускается
использование названий
файлов длиной
до 64 символов.
Многосессион
ные дискиНе поддерживается (поддерживается только
первая сессия).
Максимальное
количество
уровней8 уровней (корневой каталог является 1м
уровнем).
Максимальное
количество
папок700 папок, включая корневой каталог.
Максимальное
количество
файлов *
1
65 535 файлов (общее количество файлов на
носителе. Не учитываются файлы, формат
которых отличается от MP3, WMA и AAC).
Ограничение
названий
файлов и папокНе более 64 байт (для кодировки Unicode —
32 символа). Файлы и папки, длина названий
которых превышает данное значение, не будут
отображаться и воспроизводиться системой.
Поддерживаемые
форматы USBРекомендуемая файловая система — FAT32.
То л ь к о 1 р а з д е л .

5:28 Создание комфортных условий в салоне
5
ПРИМЕЧАНИЕ●Порядок отображения папок и файлов в данной системе может
отличаться от порядка отображения на экране компьютера.

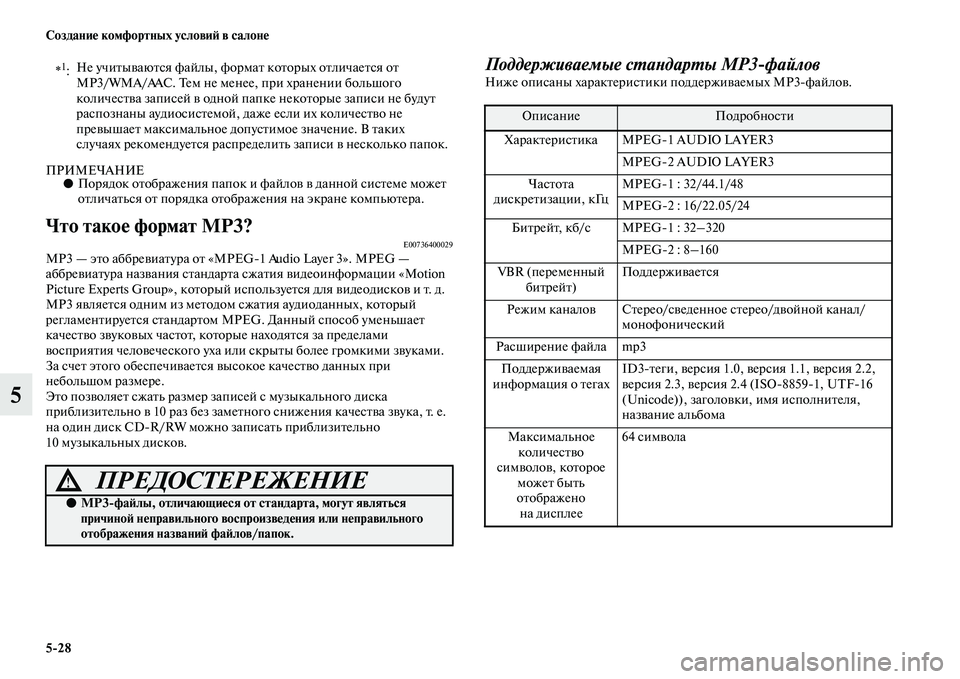

Что такое формат MP3?E00736400029MP3 — это аббревиатура от «MPEG1 Audio Layer 3». MPEG —
аббревиатура названия стандарта сжатия видеоинформации «Motion
Picture Experts Group», который используется для видеодисков и т. д.
MP3 является одним из методом сжатия аудиоданных, который
регламентируется стандартом MPEG. Данный способ уменьшает
качество звуковых частот, которые находятся за пределами
восприятия человеческого уха или скрыты более громкими звуками.
За счет этого обеспечивается высокое качество данных при
небольшом размере.
Это позволяет сжать размер записей с музыкального диска
приблизительно в 10 раз без заметного снижения качества звука, т. е.
на один диск CDR/RW можно записать приблизительно
10 музыкальных дисков.
Поддерживаемые стандарты MP3файловНиже описаны характеристики поддерживаемых MP3файлов. *
1:Не учитываются файлы, формат которых отличается от
MP3/WMA/AAC. Тем не менее, при хранении большого
количества записей в одной папке некоторые записи не будут
распознаны аудиосистемой, даже если их количество не
превышает максимальное допустимое значение. В таких
случаях рекомендуется распределить записи в несколько папок.
ПРЕДОСТЕРЕЖЕНИЕ!
●MP3:файлы, отличающиеся от стандарта, могут являться
причиной неправильного воспроизведения или неправильного
отображения названий файлов/папок.
ОписаниеПодробности
Характеристика MPEG1 AUDIO LAYER3
MPEG2 AUDIO LAYER3
Частота
дискретизации, кГцMPEG1 32/44.1/48
MPEG2 16/22.05/24
Битрейт, кб/с MPEG1 32–320
MPEG2 : 8–160
VBR (переменный
битрейт)Поддерживается
Режим каналов Стерео/сведенное стерео/двойной канал/
монофонический
Расширение файла mp3
Поддерживаемая
информация о тегахID3теги, версия 1.0, версия 1.1, версия 2.2,
версия 2.3, версия 2.4 (ISO88591, UTF16
(Unicode)), заголовки, имя исполнителя,
название альбома
Максимальное
количество
символов, которое
может быть
отображено
на дисплее64 символа

Создание комфортных условий в салоне
5:29
5

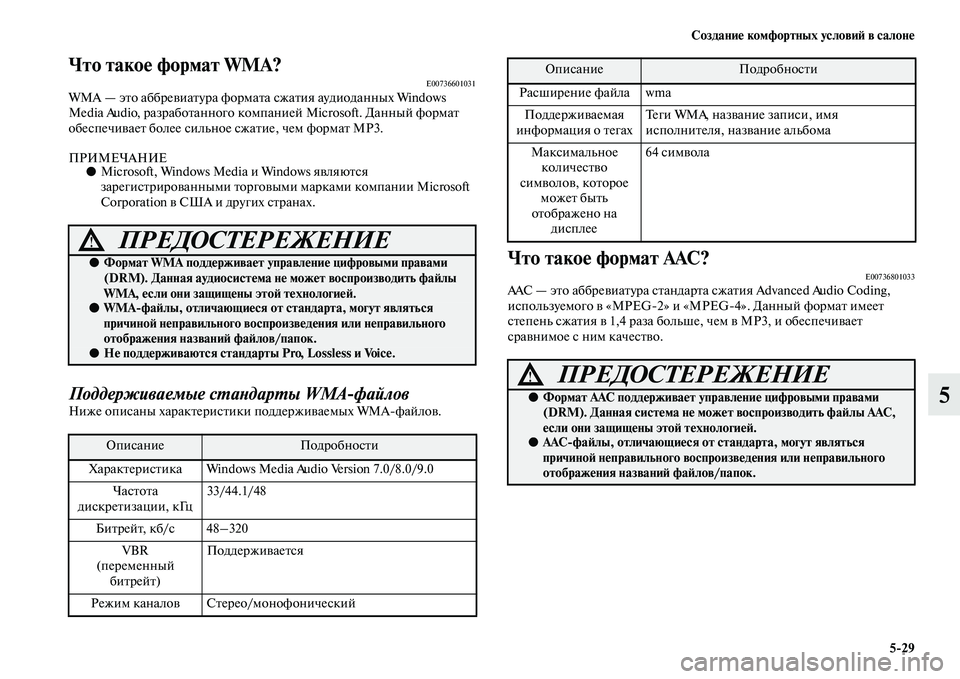

Что такое формат WMA?E00736601031WMA — это аббревиатура формата сжатия аудиоданных Windows
Media Audio, разработанного компанией Microsoft. Данный формат
обеспечивает более сильное сжатие, чем формат MP3.
ПРИМЕЧАНИЕ●Microsoft, Windows Media и Windows являются
зарегистрированными торговыми марками компании Microsoft
Corporation в США и других странах.
Поддерживаемые стандарты WMAфайловНиже описаны характеристики поддерживаемых WMAфайлов.
Что такое формат AAC?E00736801033AAC — это аббревиатура стандарта сжатия Advanced Audio Coding,
используемого в «MPEG2» и «MPEG4». Данный формат имеет
степень сжатия в 1,4 раза больше, чем в MP3, и обеспечивает
сравнимое с ним качество.
ПРЕДОСТЕРЕЖЕНИЕ!
●Формат WMA поддерживает управление цифровыми правами
(DRM). Данная аудиосистема не может воспроизводить файлы
WMA, если они защищены этой технологией.
●WMA:файлы, отличающиеся от стандарта, могут являться
причиной неправильного воспроизведения или неправильного
отображения названий файлов/папок.
●Не поддерживаются стандарты Pro, Lossless и Voice.
ОписаниеПодробности
Характеристика Windows Media Audio Version 7.0/8.0/9.0
Частота
дискретизации, кГц33/44.1/48
Битрейт, кб/с 48–320
VBR
(переменный
битрейт)Поддерживается
Режим каналов Стерео/монофонический
Расширение файла wma
Поддерживаемая
информация о тегахТеги WMA, название записи, имя
исполнителя, название альбома
Максимальное
количество
символов, которое
может быть
отображено на
дисплее64 символа
ПРЕДОСТЕРЕЖЕНИЕ!
●Формат AAC поддерживает управление цифровыми правами
(DRM). Данная система не может воспроизводить файлы AAC,
если они защищены этой технологией.
●AAC:файлы, отличающиеся от стандарта, могут являться
причиной неправильного воспроизведения или неправильного
отображения названий файлов/папок.
ОписаниеПодробности

5:30 Создание комфортных условий в салоне
5

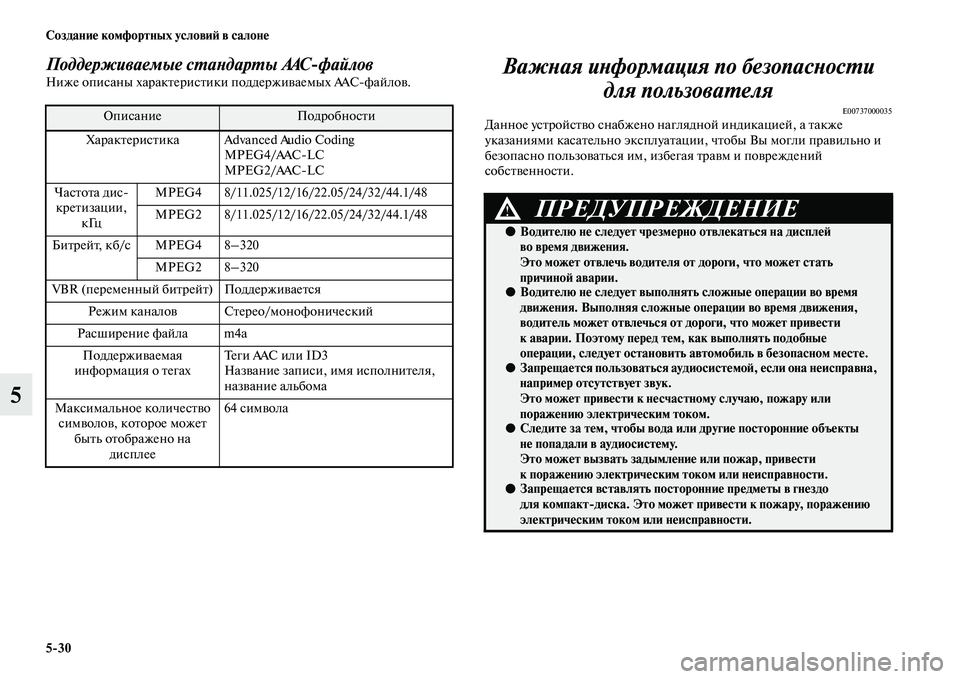

Поддерживаемые стандарты AACфайловНиже описаны характеристики поддерживаемых AACфайлов.Важная информация по безопасности
для пользователя
E00737000035Данное устройство снабжено наглядной индикацией, а также
указаниями касательно эксплуатации, чтобы Вы могли правильно и
безопасно пользоваться им, избегая травм и повреждений
собственности.ОписаниеПодробности
Характеристика Advanced Audio Coding
MPEG4/AACLC
MPEG2/AACLC
Частота дис
кретизации,
кГцMPEG4 8/11.025/12/16/22.05/24/32/44.1/48
MPEG2 8/11.025/12/16/22.05/24/32/44.1/48
Битрейт, кб/с MPEG4 8–320
MPEG2 8–320
VBR (переменный битрейт) Поддерживается
Режим каналов Стерео/монофонический
Расширение файла m4a
Поддерживаемая
информация о тегахТе г и AA C и л и I D 3
Название записи, имя исполнителя,
название альбома
Максимальное количество
символов, которое может
быть отображено на
дисплее64 символа
ПРЕДУПРЕЖДЕНИЕ!
●Водителю не следует чрезмерно отвлекаться на дисплей
во время движения.
Это может отвлечь водителя от дороги, что может стать
причиной аварии.
●Водителю не следует выполнять сложные операции во время
движения. Выполняя сложные операции во время движения,
водитель может отвлечься от дороги, что может привести
к аварии. Поэтому перед тем, как выполнять подобные
операции, следует остановить автомобиль в безопасном месте.
●Запрещается пользоваться аудиосистемой, если она неисправна,
например отсутствует звук.
Это может привести к несчастному случаю, пожару или
поражению электрическим током.
●Следите за тем, чтобы вода или другие посторонние объекты
не попадали в аудиосистему.
Это может вызвать задымление или пожар, привести
к поражению электрическим током или неисправности.
●Запрещается вставлять посторонние предметы в гнездо
для компакт:диска. Это может привести к пожару, поражению
электрическим током или неисправности.

Создание комфортных условий в салоне
5:31

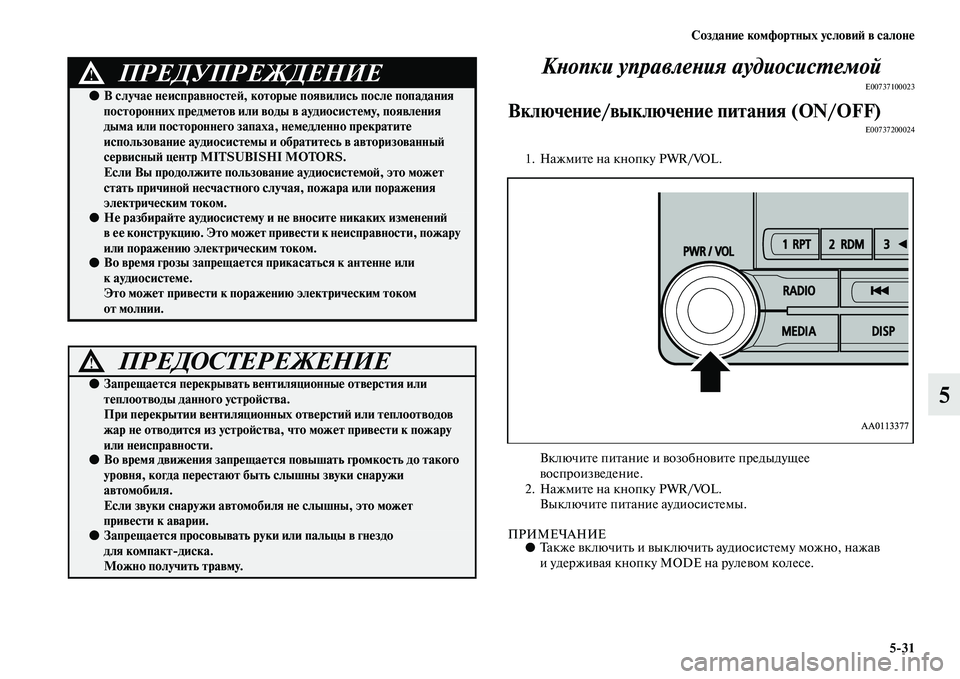

5 Кнопки управления аудиосистемой
E00737100023
Включение/выключение питания (ON/OFF)E00737200024
1. Нажмите на кнопку PWR/VOL.
Включите питание и возобновите предыдущее
воспроизведение.
2. Нажмите на кнопку PWR/VOL.
Выключите питание аудиосистемы.
ПРИМЕЧАНИЕ●Также включить и выключить аудиосистему можно, нажав
и удерживая кнопку MODE на рулевом колесе.
●В случае неисправностей, которые появились после попадания
посторонних предметов или воды в аудиосистему, появления
дыма или постороннего запаха, немедленно прекратите
использование аудиосистемы и обратитесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Если Вы продолжите пользование аудиосистемой, это может
стать причиной несчастного случая, пожара или поражения
электрическим током.
●Не разбирайте аудиосистему и не вносите никаких изменений
в ее конструкцию. Это может привести к неисправности, пожару
или поражению электрическим током.
●Во время грозы запрещается прикасаться к антенне или
к аудиосистеме.
Это может привести к поражению электрическим током
от молнии.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается перекрывать вентиляционные отверстия или
теплоотводы данного устройства.
При перекрытии вентиляционных отверстий или теплоотводов
жар не отводится из устройства, что может привести к пожару
или неисправности.
●Во время движения запрещается повышать громкость до такого
уровня, когда перестают быть слышны звуки снаружи
автомобиля.
Если звуки снаружи автомобиля не слышны, это может
привести к аварии.
●Запрещается просовывать руки или пальцы в гнездо
для компакт:диска.
Можно получить травму.
ПРЕДУПРЕЖДЕНИЕ!

5:32 Создание комфортных условий в салоне
5

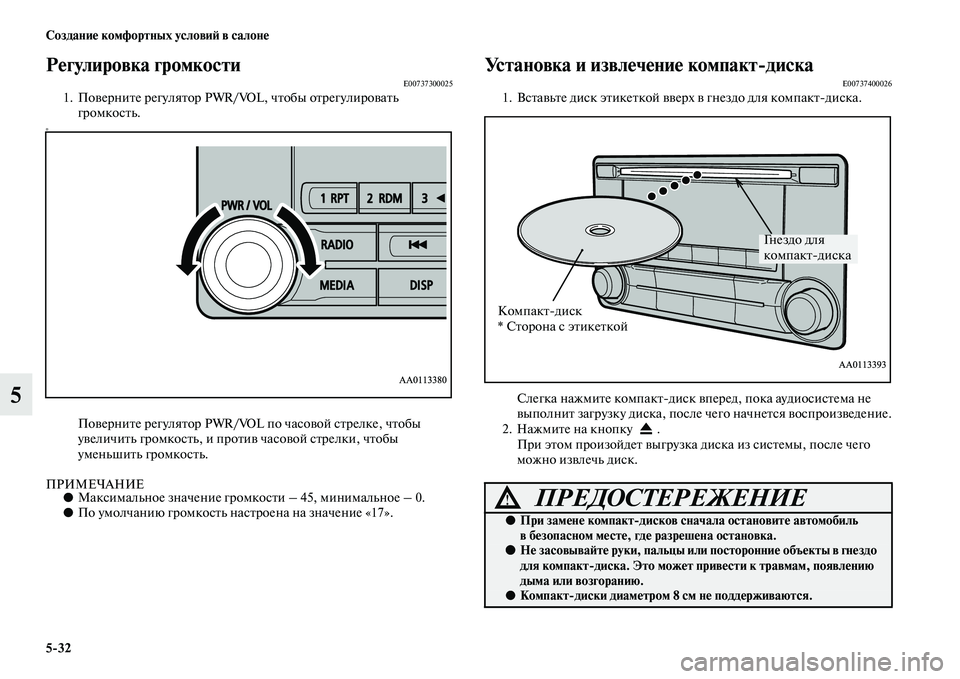

Регулировка громкостиE007373000251. Поверните регулятор PWR/VOL, чтобы отрегулировать
громкость.
П
Поверните регулятор PWR/VOL по часовой стрелке, чтобы
увеличить громкость, и против часовой стрелки, чтобы
уменьшить громкость.
ПРИМЕЧАНИЕ●Максимальное значение громкости – 45, минимальное – 0.
●По умолчанию громкость настроена на значение «17».
Установка и извлечение компакт:дискаE007374000261. Вставьте диск этикеткой вверх в гнездо для компактдиска.
Слегка нажмите компактдиск вперед, пока аудиосистема не
выполнит загрузку диска, после чего начнется воспроизведение.
2. Нажмите на кнопку .
При этом произойдет выгрузка диска из системы, после чего
можно извлечь диск.
ПРЕДОСТЕРЕЖЕНИЕ!
●При замене компакт:дисков сначала остановите автомобиль
в безопасном месте, где разрешена остановка.
●Не засовывайте руки, пальцы или посторонние объекты в гнездо
для компакт:диска. Это может привести к травмам, появлению
дыма или возгоранию.
●Компакт:диски диаметром 8 см не поддерживаются.
Компактдиск
* Сторона с этикеткойГнездо для
компактдиска

Создание комфортных условий в салоне
5:33
5

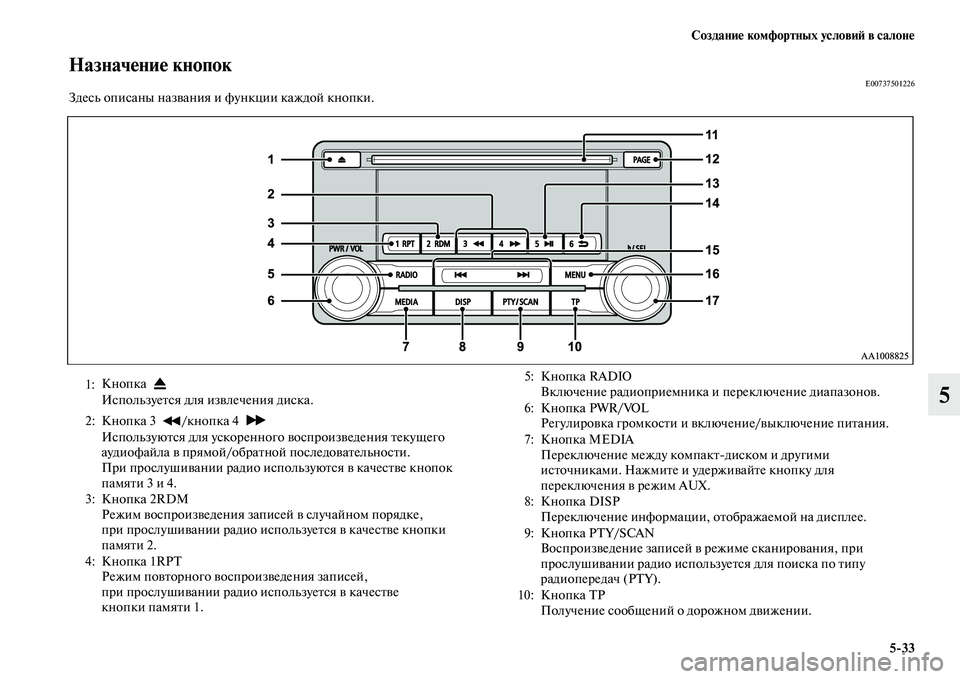

Назначение кнопокE00737501226Здесь описаны названия и функции каждой кнопки.
1:Кнопка
Используется для извлечения диска.
2: Кнопка 3 /кнопка 4
Используются для ускоренного воспроизведения текущего
аудиофайла в прямой/обратной последовательности.
При прослушивании радио используются в качестве кнопок
памяти 3 и 4.
3: Кнопка 2RDM
Режим воспроизведения записей в случайном порядке,
при прослушивании радио используется в качестве кнопки
памяти 2.
4: Кнопка 1RPT
Режим повторного воспроизведения записей,
при прослушивании радио используется в качестве
кнопки памяти 1.5: Кнопка RADIO
Включение радиоприемника и переключение диапазонов.
6: Кнопка PWR/VOL
Регулировка громкости и включение/выключение питания.
7: Кнопка MEDIA
Переключение между компактдиском и другими
источниками. Нажмите и удерживайте кнопку для
переключения в режим AUX.
8: Кнопка DISP
Переключение информации, отображаемой на дисплее.
9: Кнопка PTY/SCAN
Воспроизведение записей в режиме сканирования, при
прослушивании радио используется для поиска по типу
радиопередач (PTY).
10: Кнопка TP
Получение сообщений о дорожном движении.

5:34 Создание комфортных условий в салоне
5
Кнопки дистанционного управления
аудиосистемой на рулевом колесе *
E00737601692
11: Гнездо для компактдиска
12: Кнопка PAGE
Пролистывание отображаемых на дисплее страниц.
13:
Кнопка 5
Воспроизведение/приостановка воспроизведения записей
с аудиоустройства с интерфейсом Bluetooth *;
при прослушивании радио используется в качестве
кнопки памяти 5.
14:
Кнопка 6
Возврат при поиске аудиозаписи и остановка воспроизведения
записи с аудиоустройства с интерфейсом Bluetooth *.
При прослушивании радио используется в качестве
кнопки памяти 6.
15:
Кнопка /кнопка
При воспроизведении аудиозаписей используются для выбора
записи/файла; при прослушивании радио используются
для автоматического выбора радиостанции или для поиска
сервисов для принимаемых радиостанций.
16: Кнопка MENU
Переключение в режим меню.
17: Кнопка/регулятор /SEL
Настройка качества звука и выбор позиций в меню.
При прослушивании радио используется для ручного
выбора станций.
*: Требует наличия приобретаемого отдельно аудиоустройства
с интерфейсом Bluetooth с учетом типа оборудования
(для автомобилей с системой Bluetooth
® 2.0).
1: Кнопка , кнопка
Регулировка громкости аудиосистемы и мобильного телефона.
2:
Кнопка , кнопка
Выбор записей на компактдиске и других источниках,
выбор радиостанций.
Нажмите и удерживайте для перехода через несколько
записей вперед и назад.
3: Кнопка MODE
Нажмите и удерживайте для включения/выключения
аудиосистемы. Также, при каждом кратковременном нажатии на
эту кнопку происходит переключение между источниками звука.
Порядок переключения между источниками показан ниже.
Если устройства не подключены к системе, они будут
пропущены при выборе источника.
