Техническое обслуживание автомобиля

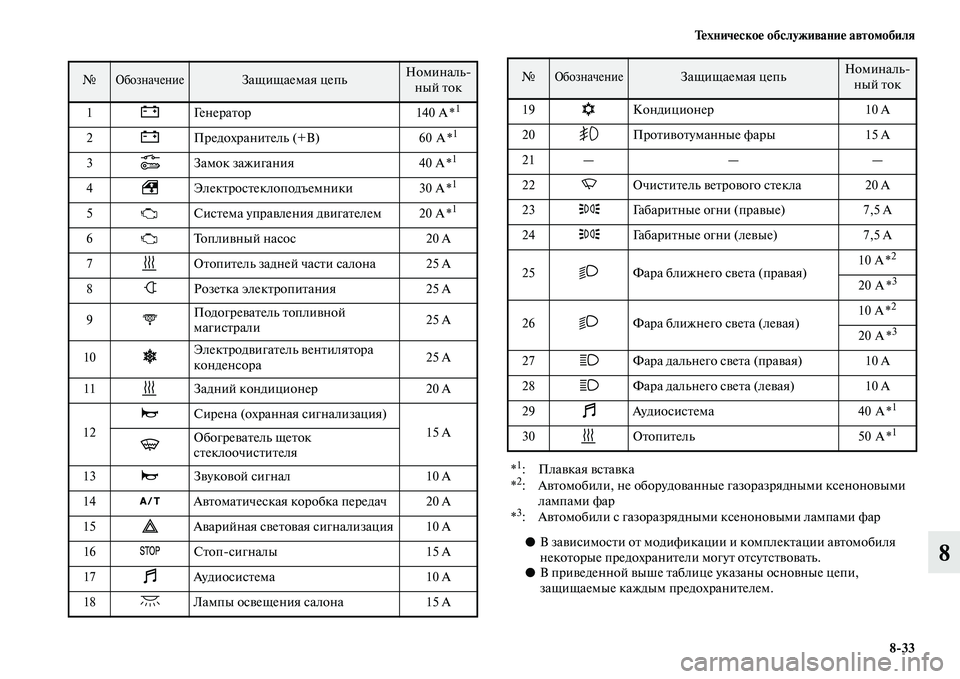

8:33
8●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
№ Обозначение Защищаемая цепьНоминаль
ный ток
1 Генератор 140 A *
1
2 Предохранитель (+B) 60 A *
1
3Замок зажигания 40 A*1
4 Электростеклоподъемники 30 A *
1
5 Система управления двигателем 20 A *
1
6 Топливный насос 20 A
7 Отопитель задней части салона 25 A
8 Розетка электропитания 25 A
9 Подогреватель топливной
магистрали 25 A
10 Электродвигатель вентилятора
конденсора 25 A
11 Задний кондиционер 20 A
12Сирена (охранная сигнализация)
15 A
Обогреватель щеток
стеклоочистителя
13 Звуковой сигнал 10 A
14 Автоматическая коробка передач 20 A
15 Аварийная световая сигнализация 10 A
16 Стопсигналы 15 A
17 Аудиосистема 10 A
18 Лампы освещения салона 15 A
19 Кондиционер 10 A
20 Противотуманные фары 15 A
21 — — —
22 Очиститель ветрового стекла 20 A
23 Габаритные огни (правые) 7,5 A
24 Габаритные огни (левые) 7,5 A
25 Фара ближнего света (правая)10 A *
2
20 A *
3
26 Фара ближнего света (левая)10 A *
2
20 A *
3
27 Фара дальнего света (правая) 10 A
28 Фара дальнего света (левая) 10 A
29 Аудиосистема 40 A *
1
30 Отопитель 50 A *1
*1: Плавкая вставка
*2 Автомобили, не оборудованные газоразрядными ксеноновыми
лампами фар
*
3 Автомобили с газоразрядными ксеноновыми лампами фар
№ Обозначение Защищаемая цепьНоминаль
ный ток

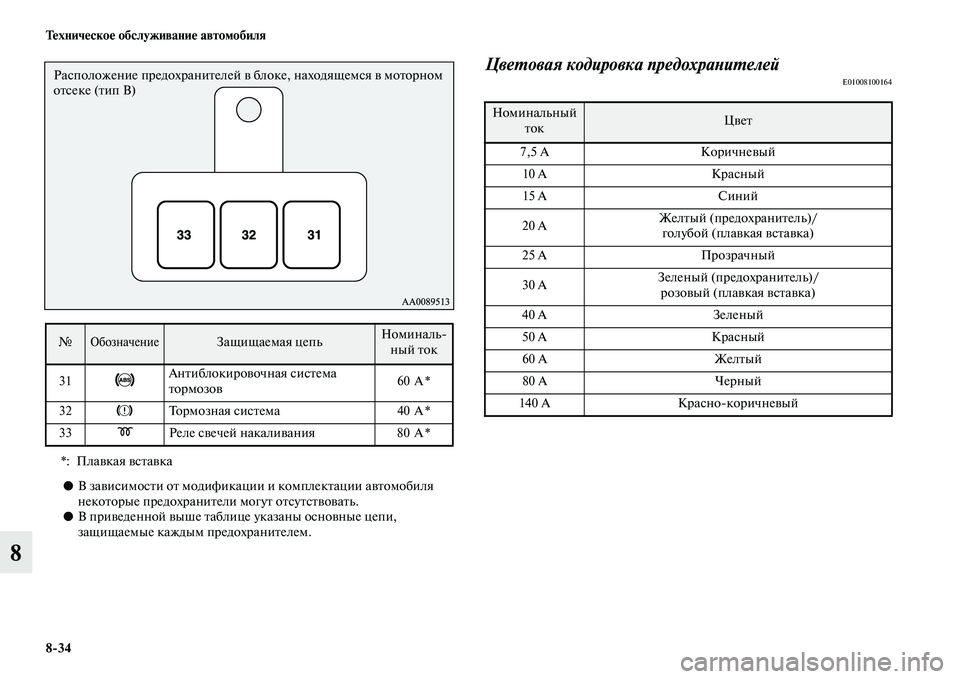

8:34 Техническое обслуживание автомобиля
8
●В зависимости от модификации и комплектации автомобиля
некоторые предохранители могут отсутствовать.
●В приведенной выше таблице указаны основные цепи,
защищаемые каждым предохранителем.
Цветовая кодировка предохранителейE01008100164
№ Обозначение Защищаемая цепьНоминаль
ный ток
31Антиблокировочная система
тормозов60 A *
32 Тормозная система 40 A *
33 Реле свечей накаливания 80 A *
*: Плавкая вставка
Расположение предохранителей в блоке, находящемся в моторном
отсеке (тип B)
Номинальный
токЦвет
7,5 A Коричневый
10 A Красный
15 A Синий
20 AЖелтый (предохранитель)/
голубой (плавкая вставка)
25 A Прозрачный
30 AЗеленый (предохранитель)/
розовый (плавкая вставка)
40 A Зеленый
50 A Красный
60 A Желтый
80 A Черный
140 A Краснокоричневый

Техническое обслуживание автомобиля
8:35
8

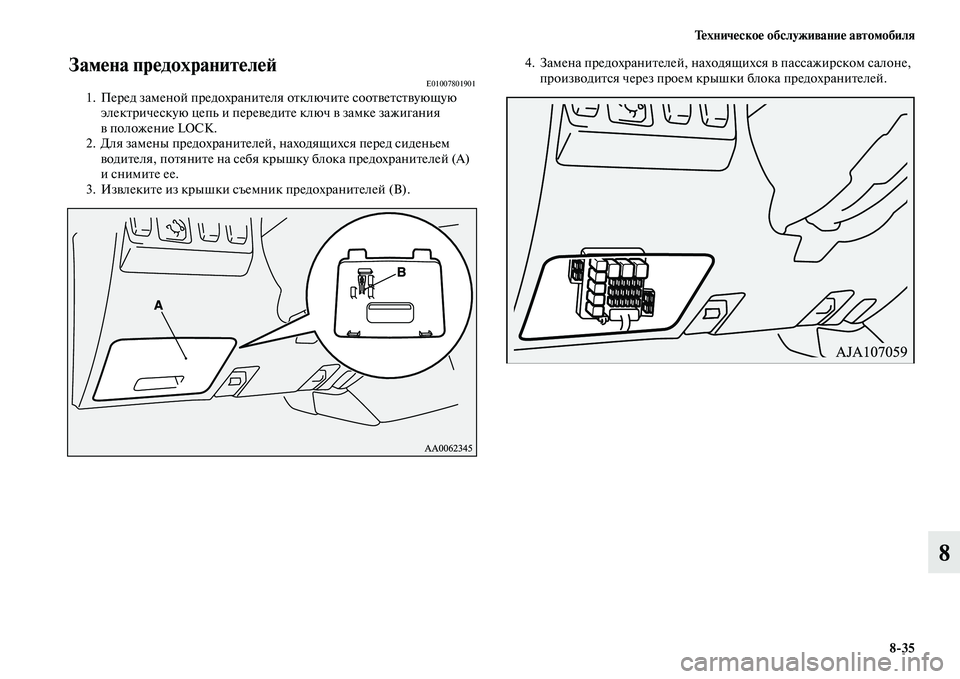

Замена предохранителей E010078019011. Перед заменой предохранителя отключите соответствующую
электрическую цепь и переведите ключ в замке зажигания
вположение LOCK.
2. Для замены предохранителей, находящихся перед сиденьем
водителя, потяните на себя крышку блока предохранителей (А)
иснимитеее.
3. Извлеките из крышки съемник предохранителей (В).4. Замена предохранителей, находящихся в пассажирском салоне,
производится через проем крышки блока предохранителей.

8:36 Техническое обслуживание автомобиля
8

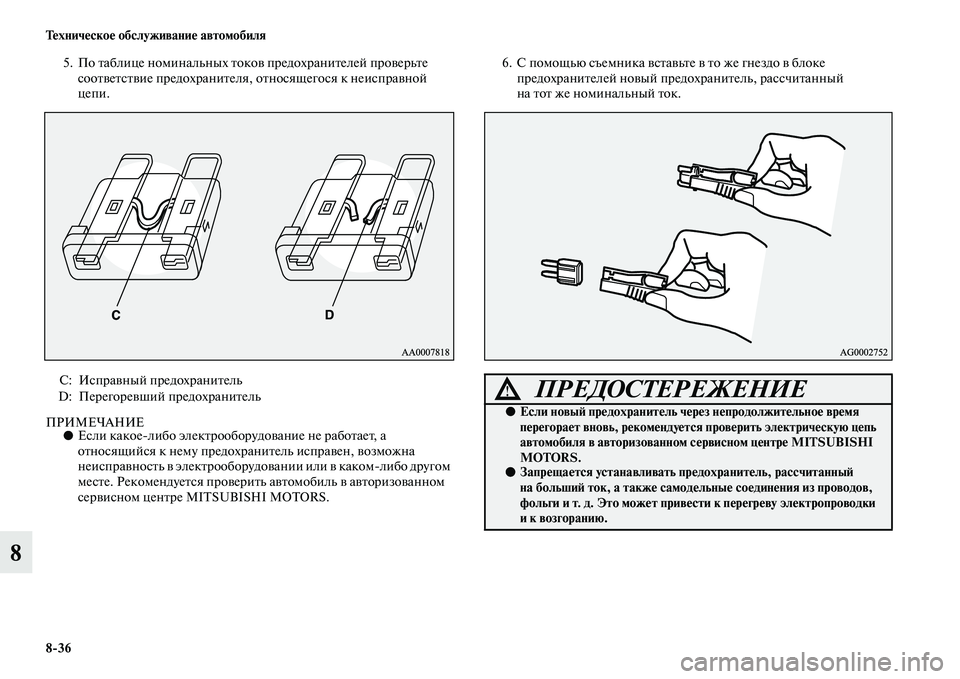

5. По таблице номинальных токов предохранителей проверьте
соответствие предохранителя, относящегося к неисправной
цепи.
ПРИМЕЧАНИЕ●Если какоелибо электрооборудование не работает, а
относящийся к нему предохранитель исправен, возможна
неисправность в электрооборудовании или в какомлибо другом
месте. Рекомендуется проверить автомобиль в авторизованном
сервисном центре MITSUBISHI MOTORS.6. С помощью съемника вставьте в то же гнездо в блоке
предохранителей новый предохранитель, рассчитанный
на тот же номинальный ток.
C: Исправный предохранитель
D: Перегоревший предохранитель
ПРЕДОСТЕРЕЖЕНИЕ!
●Если новый предохранитель через непродолжительное время
перегорает вновь, рекомендуется проверить электрическую цепь
автомобиля в авторизованном сервисном центре MITSUBISHI
MOTORS.
●Запрещается устанавливать предохранитель, рассчитанный
на больший ток, а также самодельные соединения из проводов,
фольги и т. д. Это может привести к перегреву электропроводки
и к возгоранию.

Техническое обслуживание автомобиля
8:37

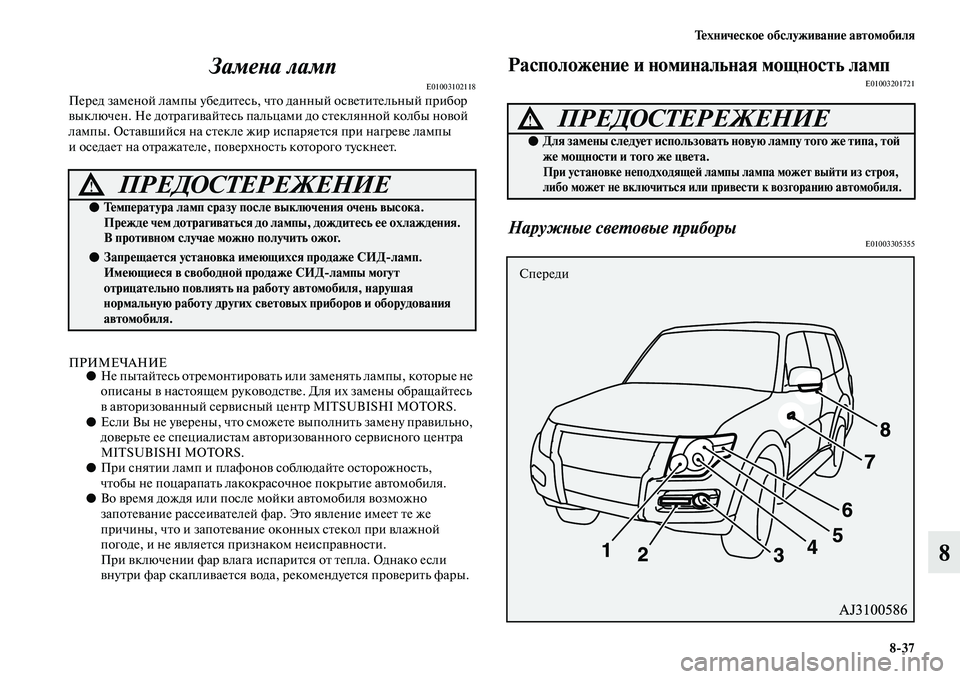

8 Замена ламп
E01003102118Перед заменой лампы убедитесь, что данный осветительный прибор
выключен. Не дотрагивайтесь пальцами до стеклянной колбы новой
лампы. Оставшийся на стекле жир испаряется при нагреве лампы
иоседает на отражателе, поверхность которого тускнеет.
ПРИМЕЧАНИЕ●Не пытайтесь отремонтировать или заменять лампы, которые не
описаны в настоящем руководстве. Для их замены обращайтесь
в авторизованный сервисный центр MITSUBISHI MOTORS.
●Если Вы не уверены, что сможете выполнить замену правильно,
доверьте ее специалистам авторизованного сервисного центра
MITSUBISHI MOTORS.
●При снятии ламп и плафонов соблюдайте осторожность,
чтобы не поцарапать лакокрасочное покрытие автомобиля.
●Во время дождя или после мойки автомобиля возможно
запотевание рассеивателей фар. Это явление имеет те же
причины, что и запотевание оконных стекол при влажной
погоде, и не является признаком неисправности.
При включении фар влага испарится от тепла. Однако если
внутри фар скапливается вода, рекомендуется проверить фары.
Расположение и номинальная мощность лампE01003201721
Наружные световые приборыE01003305355
ПРЕДОСТЕРЕЖЕНИЕ!
●Температура ламп сразу после выключения очень высока.
Прежде чем дотрагиваться до лампы, дождитесь ее охлаждения.
В противном случае можно получить ожог.
●Запрещается установка имеющихся продаже СИД:ламп.
Имеющиеся в свободной продаже СИД:лампы могут
отрицательно повлиять на работу автомобиля, нарушая
нормальную работу других световых приборов и оборудования
автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ!
●Для замены следует использовать новую лампу того же типа, той
же мощности и того же цвета.
При установке неподходящей лампы лампа может выйти из строя,
либо может не включиться или привести к возгоранию автомобиля.
Спереди

8:38 Техническое обслуживание автомобиля
8
В скобках указан тип лампы.
ПРИМЕЧАНИЕ●В нижеперечисленных осветительных приборах невозможно
заменить отдельно лампу.
Для ремонта или замены ламп в этих осветительных приборах
обратитесь в авторизованный сервисный центр MITSUBISHI
MOTORS.
• Габаритные огни и дневные ходовые огни.
• Боковые повторители указателей поворота (на крыльях).
• Боковые повторители указателей поворота (на наружных
зеркалах заднего вида). 1: Фары дальнего света 65 Вт (H9)
2: Габаритные огни и дневные ходовые огни *
3: Противотуманные фары *: 55 Вт (H11)
4: Фары ближнего света с газоразрядными ксеноновыми
лампами 35 Вт (D4S)
Фары ближнего света без газоразрядных ксеноновых ламп
55 Вт (H11)
5: Габаритные огни *: 5 Вт (W5W)
6: Передние указатели поворота 21 Вт (WY21W)
7: Боковые повторители указателей поворота (на крыльях) *: 5 Вт
8: Боковые повторители указателей поворота
(на наружных зеркалах заднего вида) *
ПРЕДУПРЕЖДЕНИЕ!
●Га з о р а з р я д н ы е к с е н о н о в ы е л а м пы фар находятся под высоким
напряжением. При попытке самостоятельного ремонта или
обслуживания компонентов системы ксеноновых фар существует
риск нанести серьезный вред здоровью или погибнуть.
В случае необходимости ремонта или замены газоразрядной
ксеноновой лампы обратитесь в авторизованный сервисный
центр MITSUBISHI MOTORS или квалифицированную
ремонтную мастерскую по своему выбору.
3дверные модификации 5дверные модификации

Техническое обслуживание автомобиля
8:39
8
В скобках указан тип лампы.
ПРИМЕЧАНИЕ●На автомобилях со светодиодным верхним стопсигналом
не допускаются его самостоятельный ремонт или замена.
Для ремонта или замены обращайтесь в авторизованный
сервисный центр MITSUBISHI MOTORS.
Световые приборы, расположенные внутри
автомобиля
E01003401244
1: Верхний стопсигнал (с лампой накаливания) * 16 Вт (W16W)
2: Фонари освещения номерного знака: 5 Вт (W5W)
3: Задний противотуманный фонарь 21 Вт (W21W)
4: Задние габаритные огни *: 5 Вт (W5W)
5: Задние указатели поворота * 21 Вт (WY21W)
6: Задние указатели поворота * 21 Вт (WY21W)
7: Стопсигналы и задние габаритные огни *: 21/5 Вт (W21/5W)
Стопсигналы *: 21/5 Вт (W21/5W)
8: Фонари заднего хода 21 Вт (W21W)
1: Лампа освещения багажного отделения 8 Вт
2: Лампы подсветки порогов: 3,4 Вт
3: Лампа подсветки косметического зеркала *: 2 Вт
4: Лампа освещения салона и лампы местной подсветки 8 Вт
5: Задняя лампа освещения салона 8 Вт
6: Лампа подсветки вещевого ящика панели приборов: 1,4 Вт

8:40 Техническое обслуживание автомобиля
8

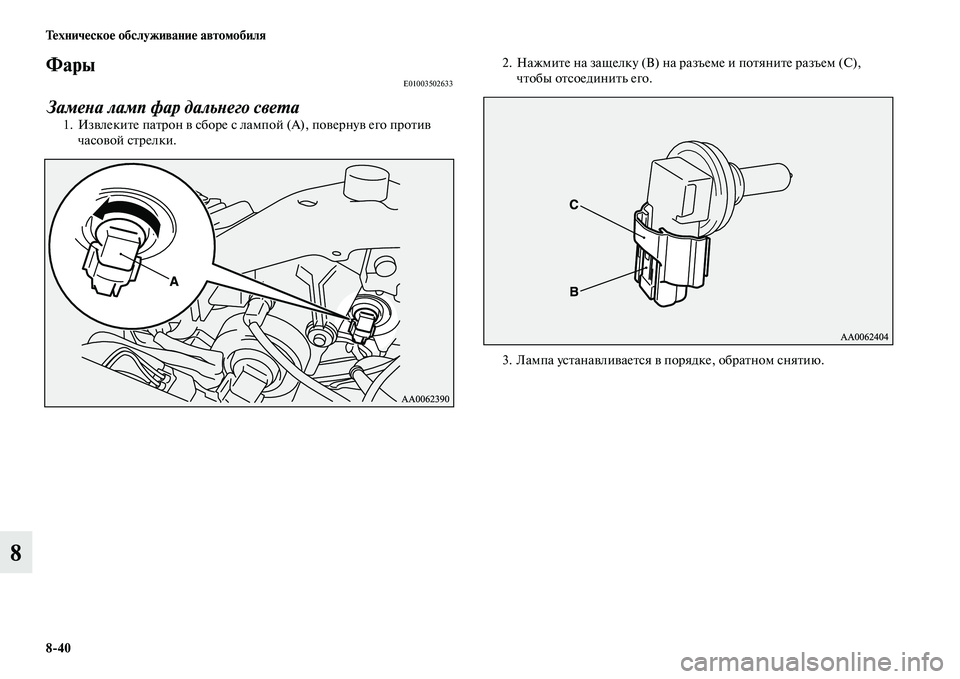

ФарыE01003502633
Замена ламп фар дальнего света
1. Извлеките патрон в сборе с лампой (А), повернув его против
часовой стрелки.2. Нажмите на защелку (В) на разъеме и потяните разъем (С),
чтобы отсоединить его.
3. Лампа устанавливается в порядке, обратном снятию.
