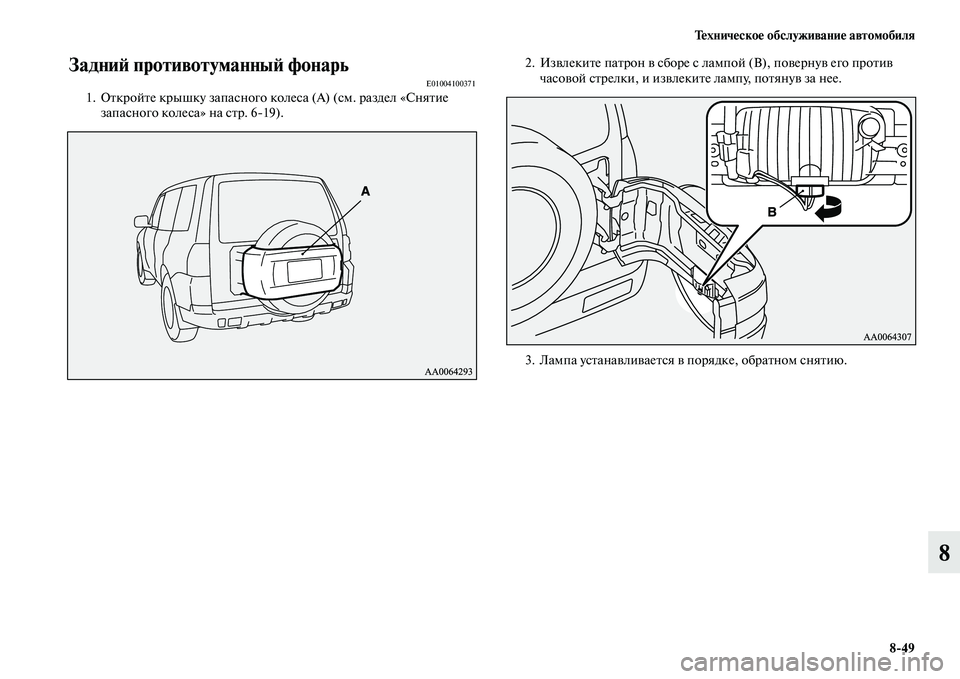

2018 MITSUBISHI PAJERO Руководство по эксплуатации и техобслуживанию (in Russian)

Техническое обслуживание автомобиля
8:49
8
Задний противотуманный фонарьE010041003711. Откройте крышку запасного колеса (А) (см. раздел «Снятие
запасного колеса» на стр. 619).2. Извлеките патрон в сборе с лампой (B), повернув его против
часовой стрелки, и извлеките лампу, потянув за нее.
3. Лампа устанавливается в порядке, обратном снятию.

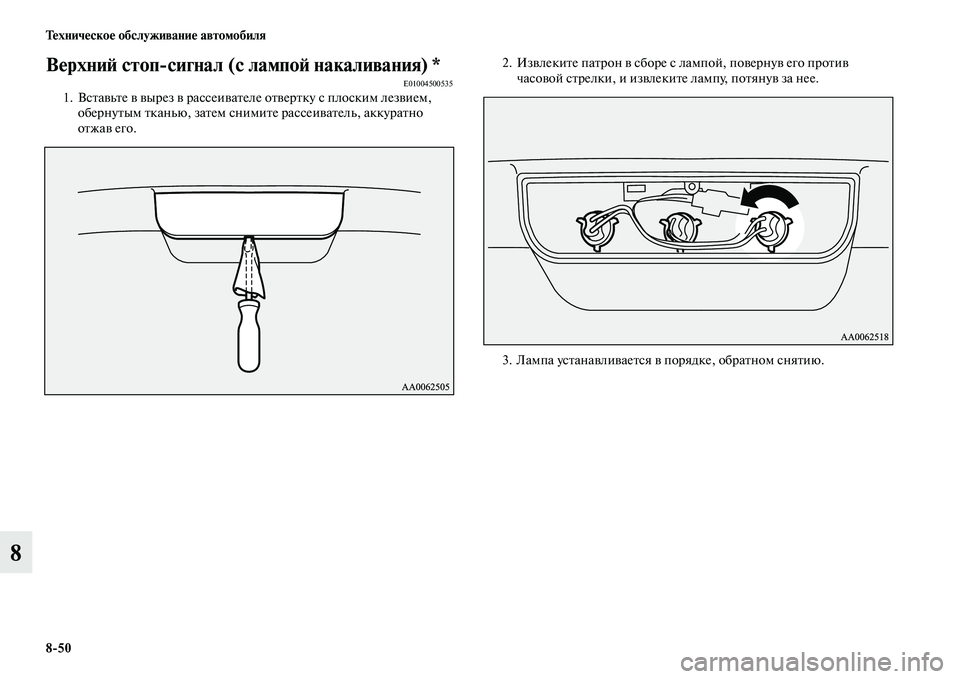

8:50 Техническое обслуживание автомобиля
8
Верхний стоп:сигнал (с лампой накаливания) *E010045005351. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.2. Извлеките патрон в сборе с лампой, повернув его против
часовой стрелки, и извлеките лампу, потянув за нее.
3. Лампа устанавливается в порядке, обратном снятию.

Техническое обслуживание автомобиля
8:51
8
Фонари освещения номерного знакаE010046021361. Выкрутите винты крепления фонаря и извлеките плафон
всборе с лампой.2. Извлеките патрон в сборе с лампой (А), повернув его против
часовой стрелки, и извлеките лампу, потянув за нее.

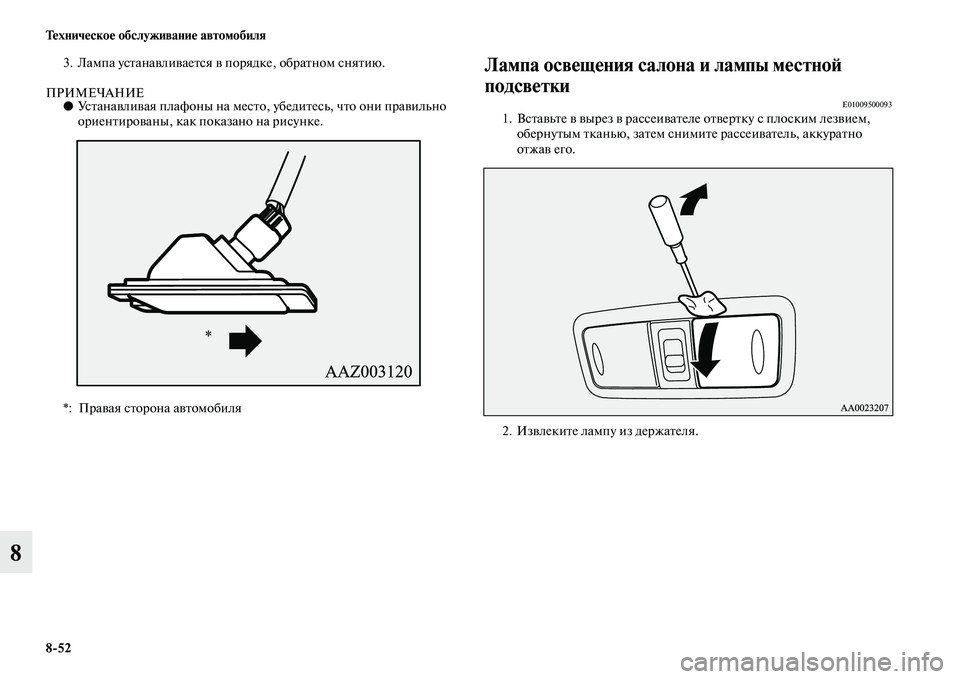

8:52 Техническое обслуживание автомобиля
8
3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●Устанавливая плафоны на место, убедитесь, что они правильно
ориентированы, как показано на рисунке.
Лампа освещения салона и лампы местной
подсветки
E010095000931. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.
2. Извлеките лампу из держателя. *: Правая сторона автомобиля
*

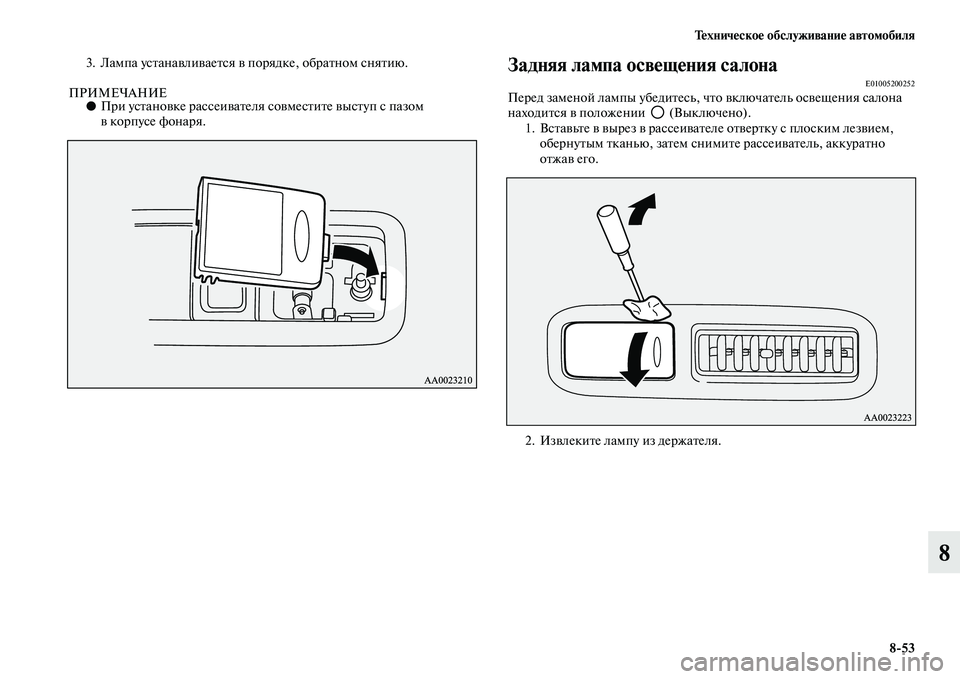

Техническое обслуживание автомобиля
8:53
8
3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●При установке рассеивателя совместите выступ с пазом
вкорпусе фонаря.
Задняя лампа освещения салонаE01005200252Перед заменой лампы убедитесь, что включатель освещения салона
находится в положении (Выключено).
1. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.
2. Извлеките лампу из держателя.

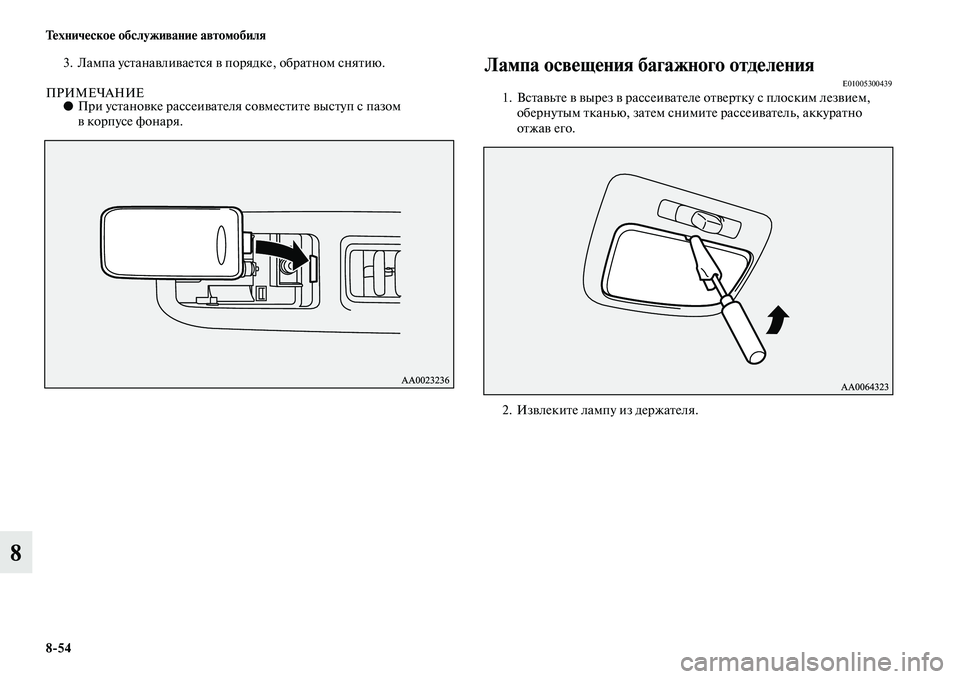

8:54 Техническое обслуживание автомобиля
8
3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●При установке рассеивателя совместите выступ с пазом
вкорпусе фонаря.
Лампа освещения багажного отделенияE010053004391. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.
2. Извлеките лампу из держателя.

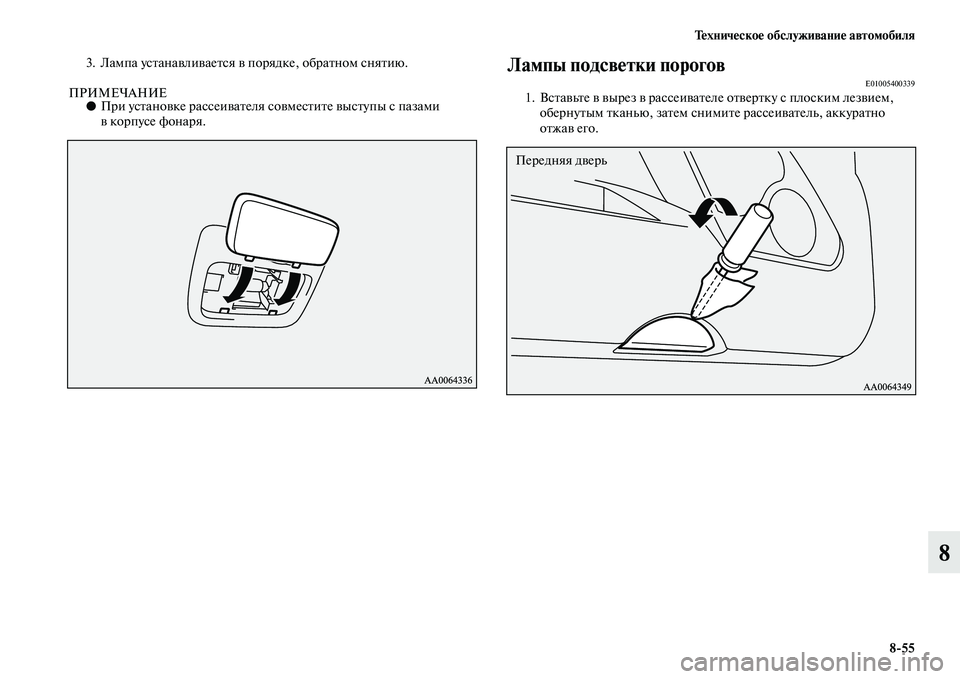

Техническое обслуживание автомобиля
8:55
8
3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●При установке рассеивателя совместите выступы с пазами
вкорпусе фонаря.
Лампы подсветки пороговE010054003391. Вставьте в вырез в рассеивателе отвертку с плоским лезвием,
обернутым тканью, затем снимите рассеиватель, аккуратно
отжав его.
Передняя дверь

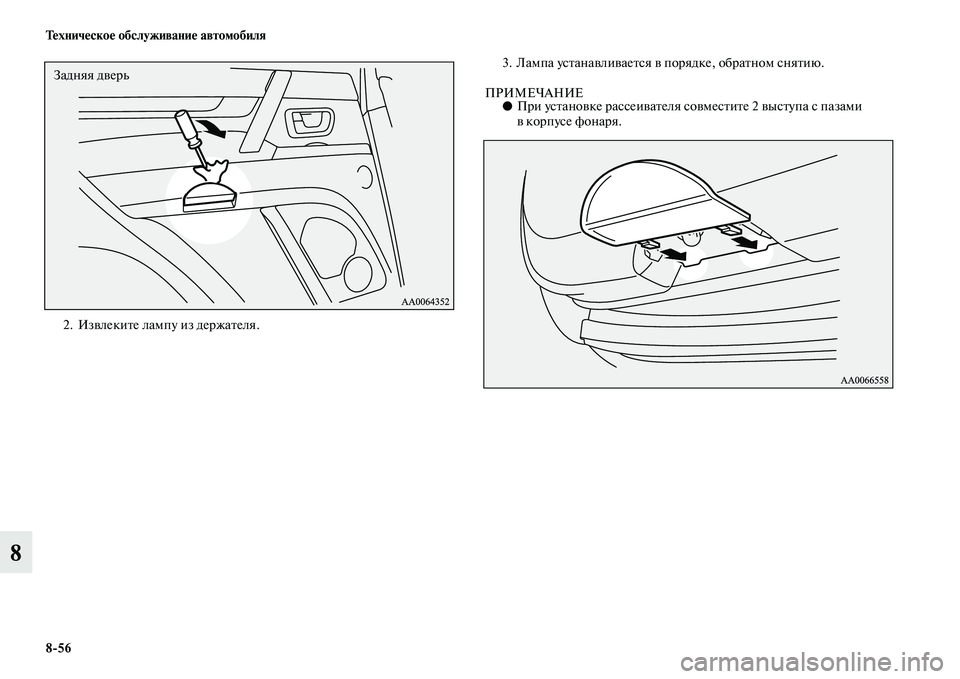

8:56 Техническое обслуживание автомобиля
8
2. Извлеките лампу из держателя.3. Лампа устанавливается в порядке, обратном снятию.
ПРИМЕЧАНИЕ●При установке рассеивателя совместите 2 выступа с пазами
вкорпусе фонаря.
Задняя дверь
