Page 217 of 684

Commande d'éclairage
▼Phares
Tourner la commande des phares pour allumer et éteindre les pha
res et autres éclairages
extérieurs.
Lorsque les feux sont allumés, le témoin des feux allumés dans le tableau de bord s'allume.
REMARQUE
•Si on laisse l'interrupteur d'éclairage sur la position de marche, les feux s'éteindront automatiquement
environ 30 secondes après qu'on ait mis le contacteur sur la position d'arrêt.
L'heure peut être modifiée.
Se référer à Fonctions de personnalisation à la page 9-10.
•Pour éviter de décharger la batterie, ne pas laisser les feux allumés lorsque le moteur ne
tourne pas à moins que la sécurité ne l'exige.
Sans commande d'éclairage automatique
Position de l'interrupteur
Position du contacteur ONACC ou
OFF ONACC ou
OFF ONACC ou
OFF
Phares Désactivé Désactivé Désactivé Désactivé Activé
Activé
*2
Feux de position diurnes
Activé*1DésactivéActivé*1Désactivé Désactivé Désactivé
Feux arrière
Feux de stationnement
Feux de plaque d'immatriculation
Feux de position latéraux Désactivé Désactivé Activé
Activé
*2ActivéActivé*2
*1 Les feux sont allumés lo rsque le véhicule roule.*2 Les feux sont allumés pendant la durée définie par la fonction d'extinction automatique des phares.
En cours de conduite
Interrupteurs et commandes
4-49
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
Page 218 of 684

Avec commande d'éclairage automatique
Position de l'interrupteur
Position du contacteur ONACC
ou OFF ONACC
ou OFF ONACC
ou OFF ONACC
ou OFF
Phares Désacti-
vé Désacti-
vé Auto-
mati-
que
*2
Auto- mati-
que
*4
Désacti- vé Désacti-
vé Activé Acti-
vé*5
Feux de position diurnes Acti-
vé*1Désacti- vé Acti-
vé*3Désacti- vé Acti-
vé*1Désacti- vé Désacti-
vé Désacti-
vé
Feux arrière
Feux de stationnement
Feux de plaque d'immatriculation
Feux de position latéraux Désacti-
vé Désacti-
vé Auto-
mati-
que
*2
Auto- mati-
que
*4Activé Acti-
vé*5Activé Acti-
vé*5
*1 Les feux sont allumés lorsque le véhicule roule.*2 Les feux sont allumés par la f onction d'éclairage automatique.*3 Les feux sont allumés lorsque le véhicule roule, et éteints lorsque les phares sont allumés par la fonction
d'éclairage automatique.
*4 Les feux sont allumés en permane nce si le contacteur est passé de la position ON à toute autre position avec
les feux allumés. Les feux sont allumés pendant la durée définie par la fonction d'extinction automatique des
phares.
*5 Les feux sont allumés pendant la durée définie par la fonction d'extinction automatique des phares.
Commande d'éclairage automatique*
Lorsque l'interrupteur de phares est sur la position et que le contacteur est mis sur ON,
le capteur optique détecte la clarté ou l'obscurité environnant es et allume ou éteint
automatiquement les phares et les autres éclairages extérieurs.
En cours de conduite
Interrupteurs et commandes
4-50*Certains modèles.
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
Page 219 of 684

ATTENTION
Ne pas obscurcir le capteur optique en collant une étiquette ou un autocollant sur le
pare-brise. Le capteur optique risquerait de ne pas fonctionner correctement.
Le capteur optique fonctionne aussi comme capteur de pluie pour la commande
automatique des essuie-glace. Ne pas approcher les mains et les grattoirs du pare-brise
lorsque le levier d'essuie-glaces est sur la position
et que le contacteur est sur ON, car
les doigts pourraient être pincés ou les essuie-glaces et les balais d'essuie-glaces pourraient
être endommagés lorsqu'ils sont activés automatiquement. Si vous allez nettoyer le
pare-brise, vérifiez que les essuie-glaces soie nt complètement désactivés quand il est
particulièrement tentant de laisser le moteur en marche. Ceci est particulièrement
important lorsqu'on retire de la glace et de la neige.
REMARQUE
•Il est possible que les phares et autres éclairages extérieurs ne s'éteignent pas
immédiatement même si la zone environnant e est bien éclairée car le capteur optique
détermine que c'est la nuit si la zone environnante est continuellement obscure pendant
plusieurs minutes, par exemple à l'intérieur de longs tunnels, lors de bouchons dans un
tunnel ou dans des parkings couverts.
Dans ce cas, les feux s'éteignent si l'interrupteur d'éclairage est mis sur la position
.
•Si les interrupteurs des phares et d'essuie-glaces du pare-brise sont sur et que les
essuie-glaces sont actionnés à vitesse faible ou rapide par le contrôle automatique des
essuie-glaces pendant plusieurs secondes, les conditions de mauvais temps sont
déterminées et les phares peuvent être allumés en conséquence.
•La sensibilité de la commande d'éclairage automatique peut être modifiée.
Se référer à Fonctions de personnalisation à la page 9-10.
En cours de conduite
Interrupteurs et commandes
4-51
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

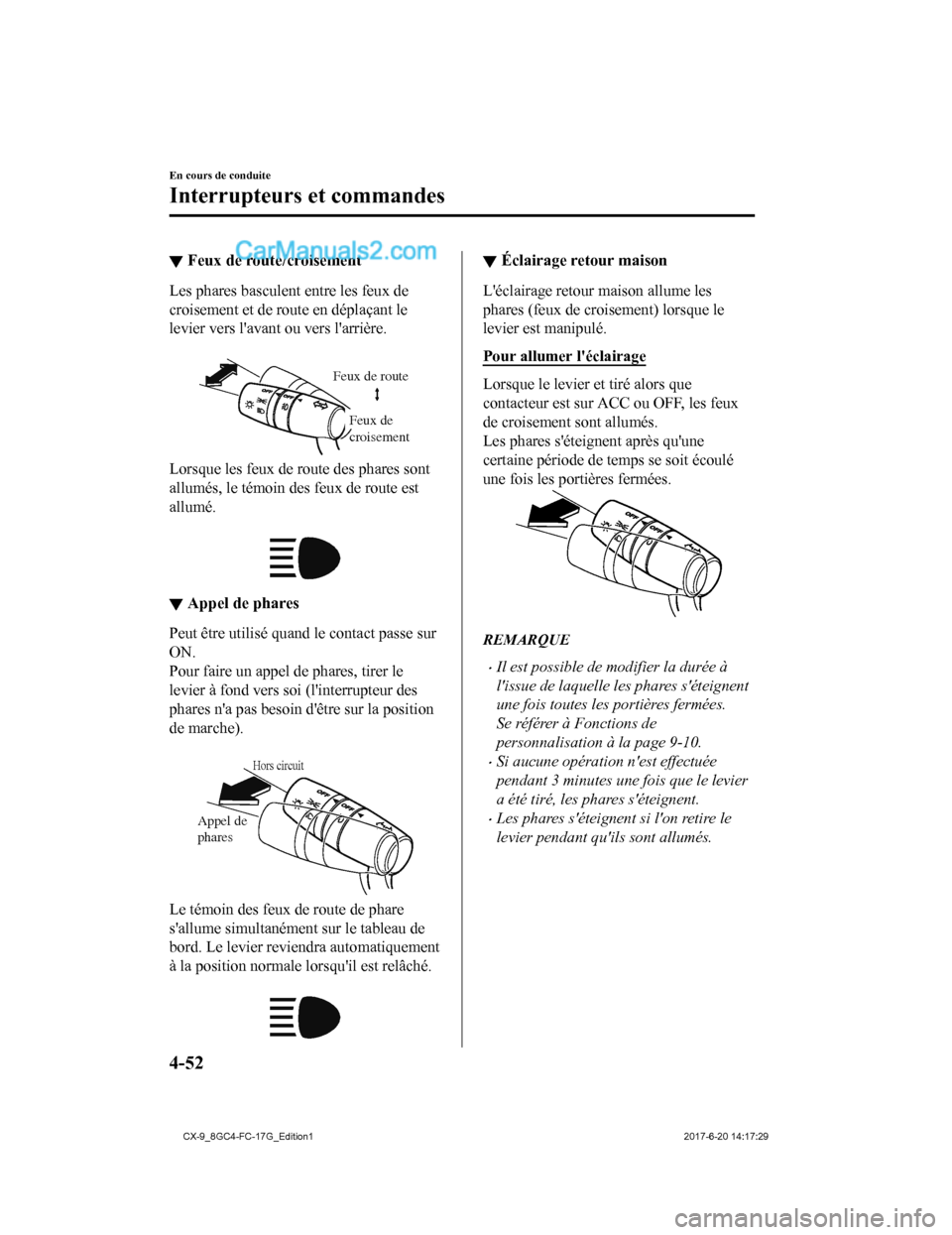

Page 220 of 684

▼Feux de route/croisement
Les phares basculent entre les feux de
croisement et de route en déplaçant le
levier vers l'avant ou vers l'arrière.
Feux de route
Feux de
croisement
Lorsque les feux de route des phares sont
allumés, le témoin des feux de route est
allumé.
▼Appel de phares
Peut être utilisé quand le contact passe sur
ON.
Pour faire un appel
de phares, tirer le
levier à fond vers soi (l'interrupteur des
phares n'a pas besoin d'être sur la position
de marche).
Hors circuit
Appel de
phares
Le témoin des feux de route de phare
s'allume simultanément sur le tableau de
bord. Le levier reviendra automatiquement
à la position normale lorsqu'il est relâché.
▼ Éclairage retour maison
L'éclairage retour maison allume les
phares (feux de croisement) lorsque le
levier est manipulé.
Pour allumer l'éclairage
Lorsque le levier et tiré alors que
contacteur est sur ACC ou OFF, les feux
de croisement sont allumés.
Les phares s'éteignent après qu'une
certaine période de temps se soit écoulé
une fois les portières fermées.
REMARQUE
•Il est possible de modifier la durée à
l'issue de laquelle les phares s'éteignent
une fois toutes les portières fermées.
Se référer à Fonctions de
personnalisation à la page 9-10.
•Si aucune opération n'est effectuée
pendant 3 minutes une fois que le levier
a été tiré, les phares s'éteignent.
•Les phares s'éteignent si l'on retire le
levier pendant qu'ils sont allumés.
En cours de conduite
Interrupteurs et commandes
4-52
CX-9_8GC4-FC-17G_Edition1
2017-6-20 14:17:29
Page 221 of 684

▼Éclairage départ maison
L'éclairage départ maison allume les
lumières lorsque la touche de
déverrouillage de la télécommande est
enfoncée et que le conducteur est éloigné
du véhicule.
Les lumières suivantes s'allument lorsque
l'éclairage départ maison est utilisé.
Feux de croisement, feux de
stationnement, feux arrière, feux de plaque
d'immatriculation.
Pour allumer l'éclairage
Lorsque le contacteur d'allumage et
l'interrupteur des phares sont dans les
situations suivantes, les phares
s'allumeront après un appui sur la touche
de déverrouillage de la télécommande et
que le véhicule a reçu le signal de la
télécommande. Les phares s'éteignent
après qu'une certaine période de temps
s'est écoulée (30 secondes).
•Contacteur : sur OFF
•Interrupteur des phares: , , ou
To u c h e d e v e r r o u i l l a g e
To u c h e d e
déverrouillage
REMARQUE
•Le fonctionnement de l'éclairage départ
maison peut être activé ou désactivé.
Se référer à Fonctions de
personnalisation à la page 9-10.
•Après un appui sur la touche de
verrouillage de la télécommande et que
le véhicule ait reçu le signal de la
télécommande, les phares s'éteignent.
•Lorsque l'interrupteur des phares est
placé en position
, les phares
s'éteignent.
▼ Réglage de hauteur des phares
Le nombre de passagers et la charge dans
le compartiment à bagages change l'angle
des phares.
L'angle des phares sera automatiquement
réglé lorsque les phares sont allumés.
▼Feux de position diurnes
Certains pays requièrent que les véhicules
qui circulent de jour aient les lumières
allumées (feux de position diurnes).
Les feux de position
diurnes s'allument
lorsque le véhicule roule et s'éteignent
lorsque le frein de stationnement est
appliqué ou si l'on positionne le levier
sélecteur en position P.
REMARQUE
(Sauf Canada)
Les feux de position diurnes peuvent être
désactivés.
Se référer à Fonctions de personnalisation
à la page 9-10.
En cours de conduite
Interrupteurs et commandes
4-53
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
Page 222 of 684

Antibrouillards*
Les antibrouillards peuvent être allumés
avec le contacteur sur la position ON et les
phares allumés.
Utiliser cet interrupteur pour allumer les
antibrouillards. Les antibrouillards
permettront d'améliorer la visibilité la nuit
et durant des conditions de brouillard.
Les antibrouillards s'allument lorsque
l'interrupteur des antibrouillards est tourné
en position
, et éteints lorsqu'il est en
position
.
Interrupteur d'antibrouillards
REMARQUE
•Les antibrouillards s'éteignent lorsque
les phares sont en position de feux de
route.
Clignotants et changement de file
Le contact doit être allumé pour utiliser les
clignotants et les signaux de changement
de voie.
▼Clignotants
Déplacer le levier vers le haut (pour un
virage vers la droite) ou vers le bas (pour
un virage vers la gauche) à partir de la
position d'arrêt. Le clignotant s'annule
automatiquement après la sortie du virage.
Si le témoin continue de clignoter après un
virage, remettre manuellement le levier en
position d'arrêt.
Virage à droite
Virage à gauche
Changement sur
la file de droite
Changement sur
la file de gauche Hors circuit
Les clignotants dans le tableau de bord
clignotent selon l'opération du levier de
clignotant pour afficher quel est le signal
qui fonctionne.
En cours de conduite
Interrupteurs et commandes
4-54*Certains modèles.
CX-9_8GC4-FC-17G_Edition1
2017-6-20 14:17:29
Page 223 of 684

REMARQUE
•Si un des témoins reste allumé sans
clignoter ou s'il clignote de manière
anormale, cela peut indiquer que l'une
des ampoules du clignotant est brûlée.
•Une fonction personnalisée est utilisable
pour modifier le volume sonore des
clignotants. (page 9-10)
▼Changement de file
Déplacer le levier à mi-chemin dans la
direction du changement de voie, jusqu'à
ce que le témoin clignote, et le maintenir.
Il retourne automatiquement à la position
d'arrêt lorsqu'il est relâché.
▼Clignotants à trois clignotements
Une fois le levier des clignotants relâché,
les clignotants clignotent trois fois. Il est
possible d'annuler l'opération par le
déplacement du levier dans le sens opposé
auquel il avait été mis en fonctionnement.
REMARQUE
Il est possible de permuter la fonction
pour tourner à l'aide des clignotants à
trois clignotements sur opérable/
inopérable en utilisant la fonction de
personnalisation.
Se référer à Fonctions de personnalisation
à la page 9-10.
Essuie-glace et lave-glace
de pare-brise
Le contact doit être passé sur ON pour
utiliser les essuie-glaces.
PRUDENCE
N'utiliser que du liquide de lave-glace de
pare-brise ou de l'eau pure dans le réservoir
de liquide:
L'utilisation de liquide antigel comme
liquide de lave-glace est dangereuse. Si
pulvérisé sur le pare-brise, il le salira,
gênera la visibilité et cela peut causer un
accident.
N'utiliser que du liquide de lave-glace
mélangé à une solution de protection
antigel lorsqu'il gèle:
L'utilisation de liquide de lave-glace sans
solution de protection antigel lorsqu'il gèle
est dangereuse, le pare-brise risque en effet
de geler et de gêner la vision du
conducteur, ce qui peut entraîner un
accident. Veiller également à ce que le
pare-brise soit suffisamment chaud, en
utilisant le dégivreur, avant de projeter le
liquide de lave-glace.
En cours de conduite
Interrupteurs et commandes
4-55
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
Page 224 of 684

REMARQUE
Si les essuie-glaces sont utilisés par temps
froid ou pendant des chutes de neige, ils
risquent de s'arrêter en raison de la neige
accumulée sur le pare-brise. Si les
essuie-glaces s'arrêtent en raison de la
neige accumulée sur le pare-brise, garer le
véhicule dans un endroit sûr, couper les
essuie-glaces et retirer la neige
accumulée. Si l'interrupteur des
essuie-glaces est tourné dans une position
autre que OFF, les essuie-glaces se
mettent en marche. Si les essuie-glaces ne
fonctionnent pas bien que l'interrupteur
soit dans une position autre que OFF,
consulter un concessionnaire agréé Mazda
dès que possible.
▼Essuie-glace de pare-brise
Appuyer sur le levier vers le haut ou vers
le bas pour mettre le
s essuie-glaces en
marche.
Avec essuie-gla ce intermittent
Position de
l'interrupteur Fonctionnement des essuie-gla-
ces
Fonctionnement en tirant le levier
vers le haut
Arrêter
Intermittent
Petite vitesse
Position de
l'interrupteur Fonctionnement des essuie-gla-
ces
Grande vitesse
Essuie-glace intermittent à vitesse
variable
Mettre le levier sur la position
intermittente et tourner la bague pour
sélectionner la durée de l'intervalle.
Bague INT
Avec commande automatique des
essuie-glace
Position de
l'interrupteur Fonctionnement des essuie-gla-
ces
Fonctionnement en tirant le levier
vers le haut
Arrêter
Commande automatique
Petite vitesse
Grande vitesse
En cours de conduite
Interrupteurs et commandes
4-56
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
