2018 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

(Sans système de classification de l'occupant du siège du passa ger avant)

Dispositifs de gonflage et coussins d'air du conducteur/passag er avant
Capteur de capotage*, détecteurs de choc, et module de diagnostic (unité SAS)
Dispositifs de prétension des ceintures de sécurité (page 2-28)
Capteurs de coussin d'air avant
Détecteurs de choc latéral
Voyant du système de coussins d'air/dispositif de prétension d e ceinture de sécurité avant
(page 4-33)
Dispositifs de gonflage et cou ssins d'air latéraux et des rideaux de sécurité
Témoin de désactivation du coussin d'air du passager avant* (page 2-78)
Capteur de classification de l 'occupant du siège passager avan t* (page 2-78)
Module de classification de l'occupant du siège passager avant*
Équipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
*Certains modèles.2-69
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Explication du fonctionnement des coussins d'air SRS
Ce véhicule Mazda est équipé des types de coussins d'air SRS su ivants. Les coussins d'air
SRS ont été conçus pour fonctionner conjointement avec les cein tures de sécurité pour
réduire les blessures en cas d'accident.
Les coussins d'air SRS ont été conçus pour offrir une protectio n supplémentaire aux passagers, en plus des
fonctions des ceintures de sécurité. Veiller à attacher correctement les ceintures de sécurité.
▼ Dispositif de prétension de ceinture de sécurité avant
Les dispositifs de prétension de ceinture de sécurité avant ont
été conçus pour se déployer
lors d'une collision frontale ou semi-frontale d'une intensité modérée ou sévère.
De plus, les dispositifs de prétension fonctionnent quand une c ollision latérale (que sur le côté sur lequel la
collision se produit) ou un tonneau a été détecté. Les disposit ifs de prétension fonctionnent différemment car
ils dépendent des types de couss ins d'air dont ils sont équipés. Pour plus d'informations sur le
fonctionnement du dispositif de prétension de ceinture de sécur ité, se référer à la section Critères de
déploiement des coussins d'air SRS (page 2-75).
▼ Coussin d'air du conducteur
Le coussin d'air du conducteur est monté dans le volant.
Lorsque les détecteurs de choc détectent un choc frontal important, le coussin d'air du
conducteur se gonfle rapidement pour réduire les blessures, sur
tout celles affectant la tête ou
la poitrine du conducteur causées par l'impact direct sur le vo lant.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-75).
(Avec système de classification de l'occupant du siège du passa ger avant)
Le coussin d'air à deux étapes du conducteur avant commande le gonflage des coussins d'air
selon deux niveaux de puissance. Lors d'une collision d'une sévérité modérée, le coussin
d'air du conducteur se déploient avec une puissance moindre, al ors que lors d'une collision
plus grave, il se déploie avec de plus de puissance.
Équipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-70
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

▼Coussin d'air du passager avant
Le coussin d'air du passager avant est monté dans le tableau de
bord côté passager avant.
Le dispositif de gonflage du coussin d'air du passager avant es t identique au coussin d'air du
conducteur.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-75).
(Avec système de classification de l'occupant du siège du passa ger avant)
De plus, le coussin d'air côté passager avant est conçu pour ne se déployer que quand le
capteur de classification de l'occupant du siège passager avant détecte un passager assis sur
le siège passager avant. Pour plus de détails, se référer au sy stème de classification de
l'occupant du siège du passager avant (page 2-78).
Équipement sécuritaire essentiel
Systèmes de retenue supplém entaire à coussins d'air
2-71
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

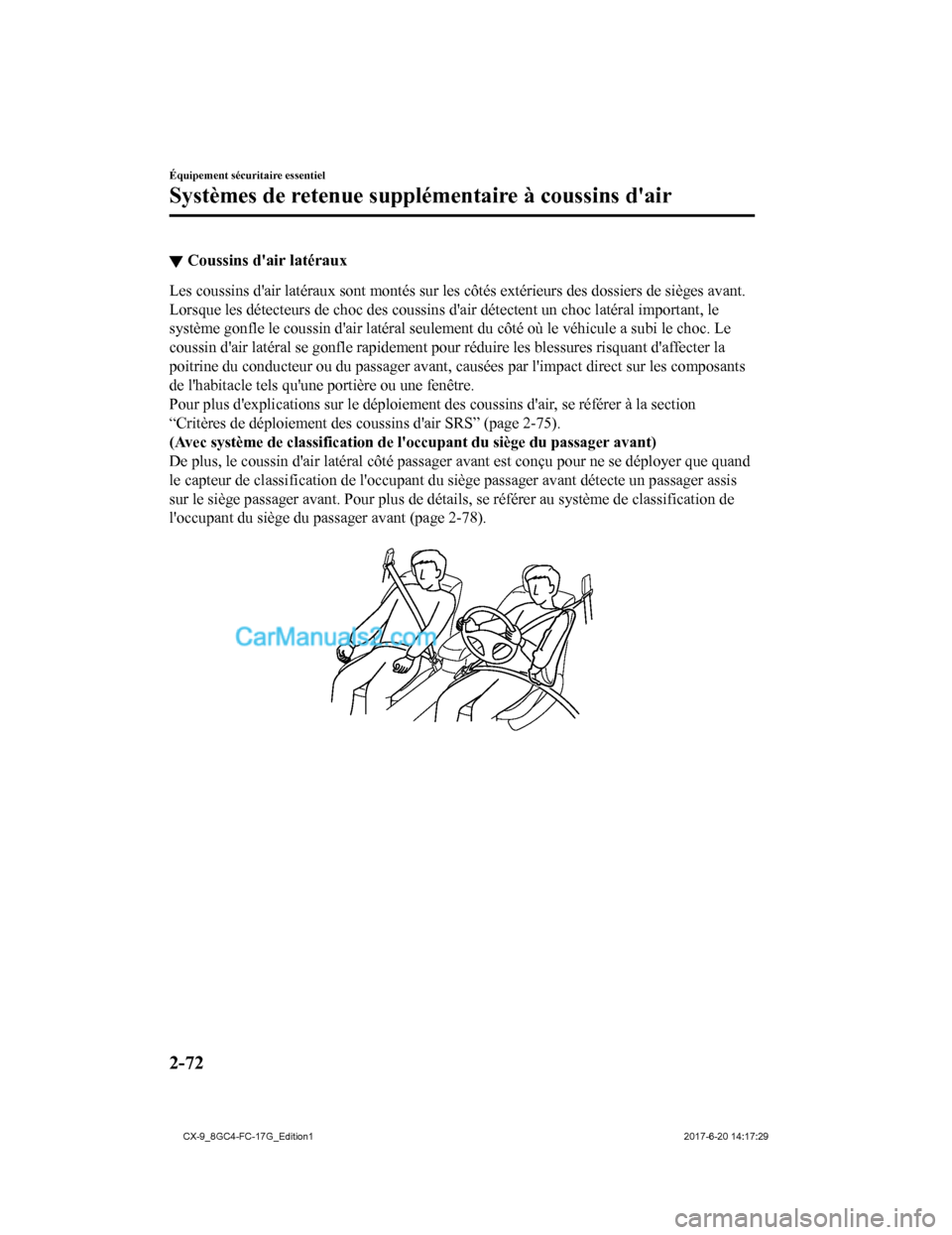

▼Coussins d'air latéraux
Les coussins d'air latéraux sont
montés sur les côtés extérieurs des dossiers de sièges avant.
Lorsque les détecteurs de choc des coussins d'air détectent un choc latéral important, le
système gonfle le coussin d'air latéral seulement du côté où le véhicule a subi le choc. Le
coussin d'air latéral se gonfle r apidement pour réduire les blessures risquant d'affecter la
poitrine du conducteur ou du passager avant, causées par l'impa ct direct sur les composants
de l'habitacle tels qu'une portière ou une fenêtre.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-75).
(Avec système de classification de l'occupant du siège du passa ger avant)
De plus, le coussin d'air latéral côté passager avant est conçu pour ne se déployer que quand
le capteur de classification de l'occupant du siège passager av ant détecte un passager assis
sur le siège passager avant. Pour plus de détails, se référer au système de classification de
l'occupant du siège du passager avant (page 2-78).

Équipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-72
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

▼Rideaux de sécurité gonflables
Les rideaux de sécur
ité gonflables sont montés sur les montants des vitres avant et arrière, et
sur le bord du pavillon des deux côtés.
Lorsque les détecteurs de choc du coussin d'air détectent un ch oc latéral important, le rideau
de sécurité gonflable se gonfle rapidement pour réduire les ble ssures, surtout celles affectant
la tête du passager arrière extérieur causées par l'impact dire ct sur les composants de
l'habitacle tels qu'une portière ou une fenêtre.
Pour plus d'explications sur le déploiement des coussins d'air, se référer à la section
“Critères de déploiement des coussins d'air SRS” (page 2-75).
Lors d'un choc latéral:
Une collision de force importante sur un côté du véhicule cause ra le déploiement du rideau
de sécurité gonflable sur ce côté seulement.
Le rideau de sécurité gonflable d'un seul côté se
déploie seulement sur le côté du véhicule qui
reçoit l'impact.
Équipement sécuritaire essentiel
Systèmes de retenue supplém entaire à coussins d'air
2-73
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

(Avec système de classification de l'occupant du siège du passager avant)
Lors d'un capotage:
Lors d'un capotage, les deux rideaux de sécurité se gonflent.

Les deux rideaux de sécurité gonflables se
déploient après que le capotage ait été détecté.
▼ Signal sonore d'avertissement/voyant
Une anomalie dans le système ou les conditions de fonctionnemen
t sont indiqués par un
avertissement.
Se référer à Voyants/témoins à la page 4-32.
Se référer à Le carillon d'alarme est activé à la page 7-50.
Équipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-74
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

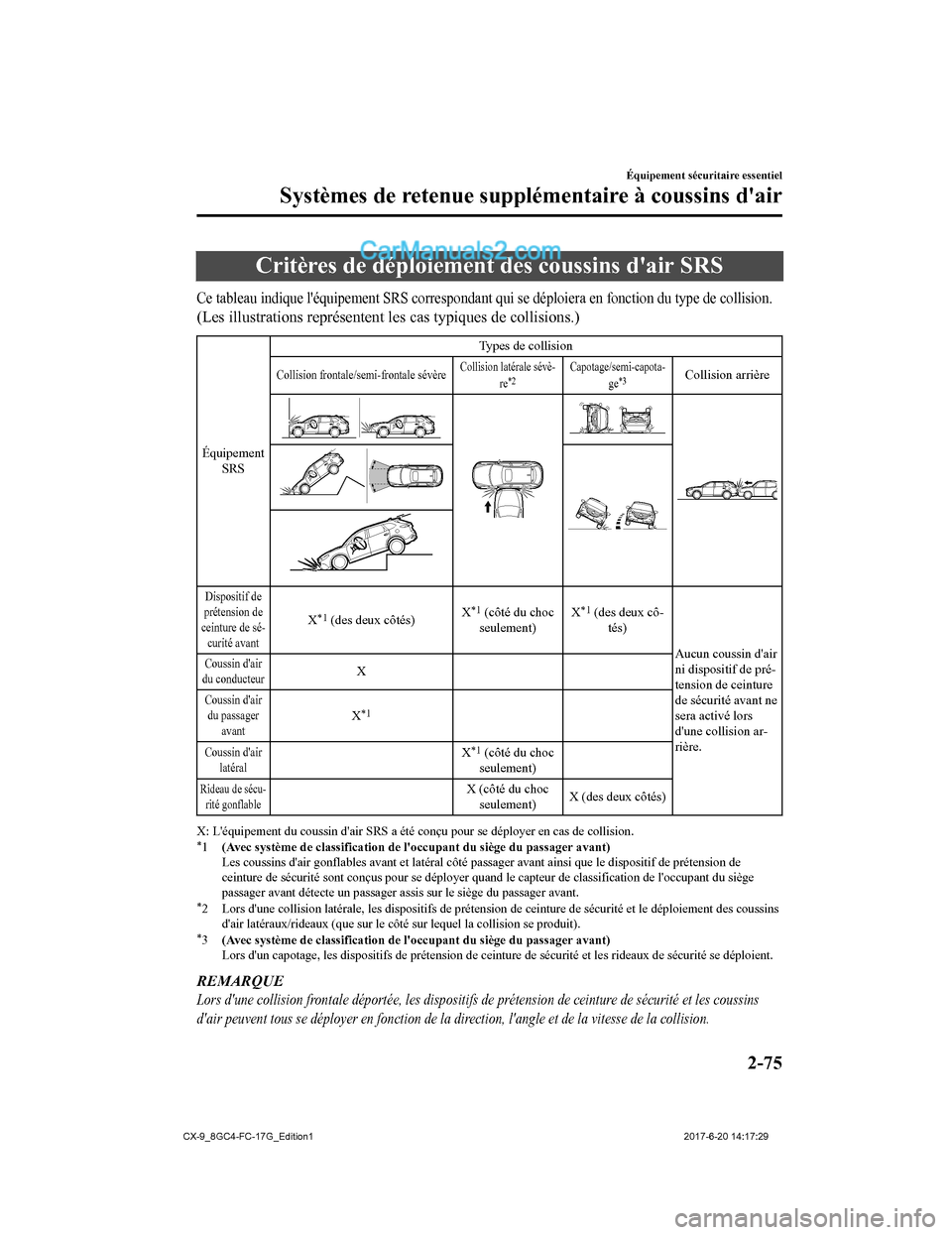

Critères de déploiement des coussins d'air SRS
Ce tableau indique l'équipement SRS correspondant qui se déploi era en fonction du type de collision.
(Les illustrations représentent les cas typiques de collisions.)
Équipement
SRS Types de collision
Collision frontale/semi-frontale sévèreCollision latérale sévè-
re*2Capotage/semi-capota-ge*3Collision arrière
Dispositif de
prétension de
ceinture de sé- curité avant
X*1 (des deux côtés) X*1 (côté du choc
seulement) X*1 (des deux cô-
tés)
Aucun coussin d'air
ni dispositif de pré-
tension de ceinture
de sécurité avant ne
sera activé lors
d'une collision ar-
rière.
Coussin d'air
du conducteurX
Coussin d'air du passager avantX*1
Coussin d'air latéralX*1 (côté du choc
seulement)
Rideau de sécu- rité gonflableX (côté du choc
seulement) X (des deux côtés)
X: L'équipement du coussin d'ai
r SRS a été conçu pour se déploy er en cas de collision.*1(Avec système de classification de l'occupant du siège du passa ger avant)
Les coussins d'air gonflables avant et latéral cô té passager avant ainsi que le dispo sitif de prétension de
ceinture de sécurité sont conçus pour se déployer quand le capteur de classification de l'occupant du siège
passager avant détecte un passager assis sur le siège du passag er avant.
*2 Lors d'une collision latérale, les dispositifs de prétension de ceinture de sécurité et le déploiement des coussins
d'air latéraux/rideaux (que sur l e côté sur lequel la collision se produit).
*3(Avec système de classification de l'occupant du siège du passa ger avant)
Lors d'un capotage, les disposi tifs de prétension de ceinture d e sécurité et les rideaux de sécurité se déploient.
REMARQUE
Lors d'une collision frontale déportée, les dispositifs de prétension de ceinture de sécurité et les coussins
d'air peuvent tous se déployer en fonction de la direction, l'angle et de la vitesse de la collision.
Équipement sécuritaire essentiel
Systèmes de retenue supplém entaire à coussins d'air
2-75
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Limites du coussin d'air SRS
Lors de collisions sévères tels que celles décrites précédemment dans la section “Critères de
déploiement des coussins d'air SRS”, l'équipement de coussin d'air SRS correspondant se
déploiera. Toutefois, lors de cer tains accidents, il est possible que l'équipement ne se déploie
pas selon le type et la sévérité de la collision.

Limites à la détection des col lisions frontale/semi-frontale:
Les illustrations suivantes sont des exemples de collisions fro ntale/semi-frontale qui sont
susceptibles de ne pas être détectées comme assez sévères pour justifier le déploiement de
l'équipement de coussin d'air SRS.

Collisions avec des arbres ou des pylônesCollision frontale déportée sur le véhicule

Collision par l'arrière ou cho c avec l'arrière d'un camion
Équipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-76
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
