2018 MAZDA MODEL CX-9 Manuel du propriétaire (in French)

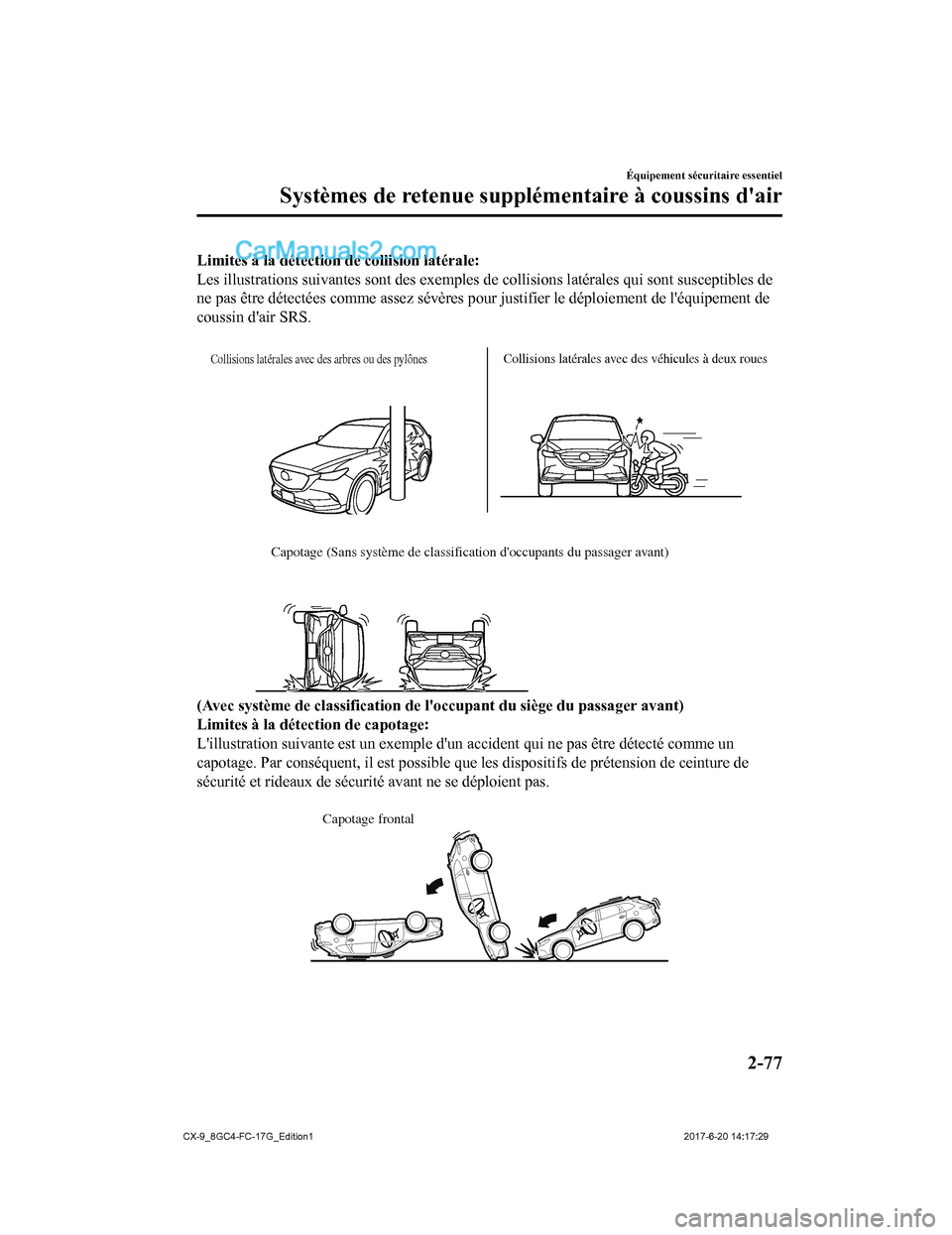

Limites à la détection de collision latérale:
Les illustrations suivantes sont des exemples de collisions latérales qui sont susceptibles de
ne pas être détectées comme assez sévères pour justifier le dép loiement de l'équipement de
coussin d'air SRS.

Collisions latérales avec des arbres ou des pylônesCollisions latérales avec des véhicules à deux roues

Capotage (Sans système de classification d'occupants du passager avant)
(Avec système de classification de l'occupant du siège du passa ger avant)
Limites à la détection de capotage:
L'illustration suivante est un exemple d'un accident qui ne pas être détecté comme un
capotage. Par conséquent, il est possible que les dispositifs d e prétension de ceinture de
sécurité et rideaux de sécurité avant ne se déploient pas.

Capotage frontal
Équipement sécuritaire essentiel
Systèmes de retenue supplém entaire à coussins d'air
2-77
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Système de classification de l'occupant du siège du
passager avant
*
Tout d'abord, lire attentivement la section “Précautions concer nant le système de retenue
supplémentaire (SRS)” (page 2-60).
▼ Capteur de classification de l'
occupant du siège passager avant
Ce véhicule est équipé d'un capteur de classification de l'occu pant du siège passager avant
comme composants du système de retenue supplémentaire. Ce capte ur se trouve dans le
coussin du siège du passager avant. Ce capteur mesure la capaci té électrostatique du siège
du passager avant. L'unité SAS est conçue pour empêcher que les coussins d'air avant et
latéral et le dispositif de préte nsion de la ceinture de sécurité du siège du passager avant se
déploient si le témoin de désact ivation du coussin d'air côté passager avant s'allume.
Pour diminuer les risques de blessures causées par le déploieme nt du coussin d'air côté
passager avant, le système désactive les coussins d'air avant e t latéral ainsi que le dispositif
de prétension de ceinture de sécurité du passager avant lorsque le témoin de désactivation du
coussin d'air côté passager avant s'allume. Se référer au table au suivant pour les conditions
d'allumage du témoin de désactivation du coussin d'air du passa ger avant.

Le système désactive les coussins d'air avant et latéral côté p assager avant et le dispositif de
prétension de ceinture de sécurité du passager avant, il faut d onc s'assurer que le témoin de
désactivation du coussin d'air du passager avant s'allume suiva nt le tableau ci-après.

Le voyant du dispositif de prétension de ceinture de sécurité a vant/coussin d'air clignote et
le témoin de désactivation du coussin d'air du passager avant s 'allume si une anomalie
possible est détectée dans les capteurs. Si cela se produit, le s coussins d'air avant et latéral et
le dispositif de prétension de ceinture de sécurité côté passag er avant ne se déploieront pas.
Équipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-78*Certains modèles.
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Témoin de désactivation du coussin d'air du passager avant
Ce témoin s'allume pour indiquer que les coussins d'air avant et latéral côté passager avant et le système de
dispositif de prétension de ceinture de sécurité ne se déploier ont pas en cas de collision.
Si le capteur de classification de l'occupant du siège passager avant est normal, le témoin
s'allume lorsque le contacteur est mis sur ON. L'éclairage s'ét eindra après quelques
secondes. Puis le témoin s'allume ou s'éteint dans les conditions suivantes:
Tableau d'état de marche/arrêt d u témoin de désactivation du coussin d'air du passa-
ger avant
Condition détectée par le systè-
me de classification de l'occu-
pant du siège du passager avant Témoin de désactiva-
tion du coussin d'air du passager avant Coussins d'air avant et
latéral côté passager avant Système du dispositif
de prétension des cein- tures de sécurité du passager avant
Vide (non occupé) ActivéDésactivé Désactivé
Un enfant de moins de 1 an est as-
sis dans un système de dispositif
de sécurité pour enfants Activé
Désactivé Désactivé
Enfant
*1Activé ou désactivé Désactivé ou prêt Désactivé ou prêt
Adulte
*2Désactivé PrêtPrêt
*1Le capteur de classification de l'occupant ne peut pas détecter un enfant assis sur le siège, dans un système de dispositif de
sécurité pour enfants, ou un siège d'adolescent selon la taille physique et la position assise de l'enfant.
*2 Si un adulte plus petit est installé sur le siège de passager avant, les capteurs peuvent détecter la personne
comme étant un enfant en fonc tion du physique de la personne.
Le rideau de sécurité gonflable est prêt à être gonflé indépend amment de ce que le tableau d'état
de marche/arrêt du témoin de désactivation du coussin d'air du passager avant indique.
Si le témoin de désactivation du coussin d'air du passager avant ne s'allume pas lorsque le
contacteur est sur ON et ne s'all ume pas comme indiqué dans le tableau d'état de marche/
arrêt du témoin de désactivation du coussin d'air du passager a vant, ne pas laisser un enfant
s'asseoir sur le siège du passager avant et s'adresser à un con cessionnaire agréé Mazda dès
que possible. Le système peut ne pas fonctionner correctement e n cas d'accident.
Équipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-79
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

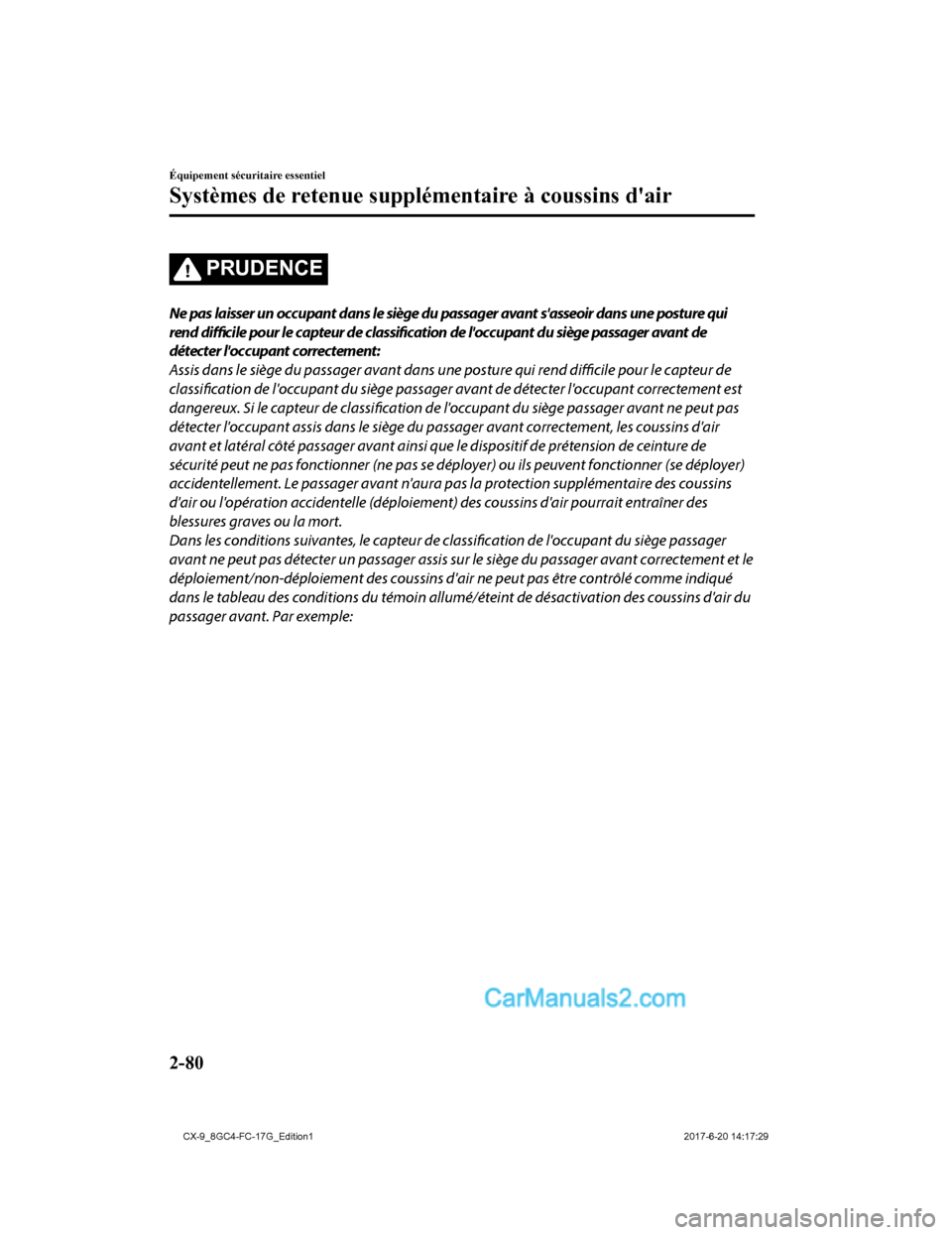

PRUDENCE
Ne pas laisser un occupant dans le siège du passager avant s'asseoir dans une posture qui
rend difficile pour le capteur de classification de l'occupant du siège passager avant de
détecter l'occupant correctement:
Assis dans le siège du passager avant dans une posture qui rend difficile pour le capteur de
classification de l'occupant du siège passager avant de détecter l'occupant correctement est
dangereux. Si le capteur de classification de l'occupant du siège passager avant ne peut pas
détecter l'occupant assis dans le siège du pa ssager avant correctement, les coussins d'air
avant et latéral côté passager avant ainsi que le dispositif de prétension de ceinture de
sécurité peut ne pas fonctionner (ne pas se dé ployer) ou ils peuvent fonctionner (se déployer)
accidentellement. Le passager avant n'aura pa s la protection supplémentaire des coussins
d'air ou l'opération accidentelle (déploiement ) des coussins d'air pourrait entraîner des
blessures graves ou la mort.
Dans les conditions suiv antes, le capteur de
classification de l'occupant du siège passager
avant ne peut pas détecter un passager assis su r le siège du passager avant correctement et le
déploiement/non-déploiement des coussins d'air ne peut pas être contrôlé comme indiqué
dans le tableau des conditions du témoin allumé/éteint de désactivation des coussins d'air du
passager avant. Par exemple:
Équipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-80
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Un passager avant est assis comme illustré à la
figure suivante:

Un passager arrière pousse vers le haut av ec les pieds le siège du passager avant.
 Des bagages ou autres articles placés sous le siège du passager avant ou entre le siège du
passager avant et le siège du conducteur pou ssent le coussin du siège du passager avant
vers le haut.
 Un objet, tel qu'un coussin de siège, est placé sur le siège du passager avant ou entre le dos
du passager et le dossier du siège.
 Un coussin de siège est placé sur le siège du passager avant.
 Des bagages ou autres articles sont placés su r le siège avec l'enfant dans le système de
dispositif de sécurité pour enfants.
 Un passager arrière ou des bagages poussent ou tirent le dossier du siège du passager
avant.
 Des bagages ou autres articles sont placés sur le dossier du siège ou accrochés sur
l'appuie-tête.
 Le siège est lavé.
 Des liquides ont été renversés sur le siège.
 Le siège du passager avant est déplacé vers l' arrière, faisant pression contre des bagages ou
autres articles placés derrière.
 Le dossier du siège du passager avant touche au siège arrière.
Équipement sécuritaire essentiel
Systèmes de retenue supplém entaire à coussins d'air
2-81
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Des bagages ou autres articles sont placés entre le siège du passager avant et le siège du
conducteur.
 Un dispositif électrique est mis sur le siège du passager avant.
 Un appareil électrique addition nel, tel qu'un chauffage de siège est installé à la surface du
siège du passager avant.
Les coussins d'air avant et latéraux et le dispos itif de prétension de la ceinture de sécurité du
siège du passager avant seront désactivés si le témoin de désactivation du coussin d'air côté
passager avant s'allume.
AT T E N T I O N
 Pour assurer le déploiement approprié du cou ssin d'air avant et pour éviter d'endommager
le capteur du siège avant:
 Ne pas placer d'objets pointus sur le coussin du siège avant ou ne pas laisser de bagages
lourds dessus.
 Ne pas renverser de liquide sur ou sous les sièges avant.
 Pour permettre aux capteurs de fonctionner correctement, toujours exécuter les opérations
suivantes:
 Reculer les sièges avant au maximum et toujours s'asseoir droit contre le dossier du siège
avec la ceinture de sécurité correctement bouclée.
 Si un enfant est assis sur le siège du pass ager avant, fixer le système de dispositif de
sécurité pour enfants correctement et reculer le siège du passager avant au maximum
(page 2-46).
Équipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-82
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

REMARQUE
•Le système prend environ 10 secondes pour commuter l'activation/désactivation des
coussins d'air avant et latéral côté passager avant et du dispositif de prétension de
ceinture de sécurité du passager avant.
•Le témoin de désactivation du coussin d'air du passager avant peut s'allumer à plusieurs
reprises si des bagages ou autres articles sont placés sur le siège du passager avant ou si
la température à l'intérieur du véhicule change soudainement.
•Le témoin de désactivation du coussin d'air du passager avant peut s'allumer pendant 10
secondes si la capacité électrostatique sur le siège du passager avant change.
•Le voyant du système de coussin d'air/dispositif de prétension de ceinture de sécurité
avant s'allume si le siège du passager avant subit un impact important.
•Si le témoin de désactivation du coussin d'air du passager avant ne s'allume pas après
avoir installé un système de dispositif de sécurité pour enfants sur le siège du passager
avant, réinstaller le système de dispositif de sécurité pour enfants selon la procédure
décrite dans ce manuel Conduite et Entretien. Ensuite, si le témoin de désactivation du
coussin d'air du passager avant ne s'allume toujours pas, installer le système de dispositif
de sécurité pour enfants sur le siège arrière et s'adresser à un concessionnaire agréé
Mazda dès que possible.
•Si le témoin de désactivation du coussin d'air du siège du passager avant s'allume quand
un adulte est assis sur le siège du passager avant, demander au passager de réajuster sa
position en calant ses pieds au sol, puis en ra ttachant sa ceinture de sécurité. Si le témoin
de désactivation du coussin d'air du passager avant reste allumer, demander au passager
de s'asseoir à l'arrière. S'il est impossible de s'asseoir à l'arrière, faire glisser le siège du
passager avant en arrière autant que possible. Consulter un concessionnaire agréé
Mazda dès que possible.
Équipement sécuritaire essentiel
Systèmes de retenue supplém entaire à coussins d'air
2-83
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29

Contrôle continu
Les composantes suivantes des systèmes de coussins d'air sont contrôlées par un système de
diagnostic:

•Capteurs de coussin d'air avant
•Détecteur de choc et unité de diagnostic (Unité SAS)
•Détecteurs de choc latéral
•Modules de coussin d'air
•Dispositifs de prétension des ceintures de sécurité avant
•Voyant des systèmes de coussin d'air/dispositif de prétension d e ceinture de sécurité avant
•Câblage connexe
(Avec système de classification de l'occupant du siège du passa ger avant)
•Capteur de classification de l'occupant du siège du passager avant
•Module de classification de l'occupant du siège passager avant
•Témoin de désactivation du coussin d'air du passager avant

Une module de diagnostic contrôl e continuellement la disponibilité du système. Cela
commence lorsque le contacteur est mis à la position ON et se p oursuit tout au long de la
conduite du véhicule.
Équipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-84
CX-9_8GC4-FC-17G_Edition1 2017-6-20 14:17:29
