2018 Hyundai Kona Manual del propietario (in Spanish)

7-55
7
Mantenimiento

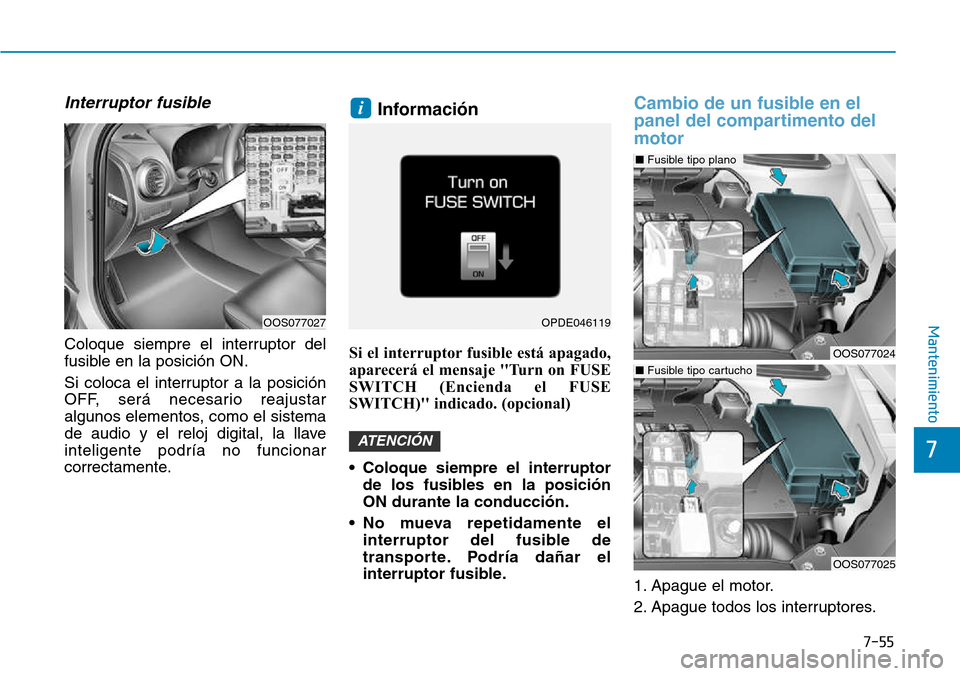

Interruptor fusible
Coloque siempre el interruptor del
fusible en la posición ON.
Si coloca el interruptor a la posición
OFF, será necesario reajustar
algunos elementos, como el sistema
de audio y el reloj digital, la llaveinteligente podría no funcionar
correctamente.Informaci

7-56
Mantenimiento

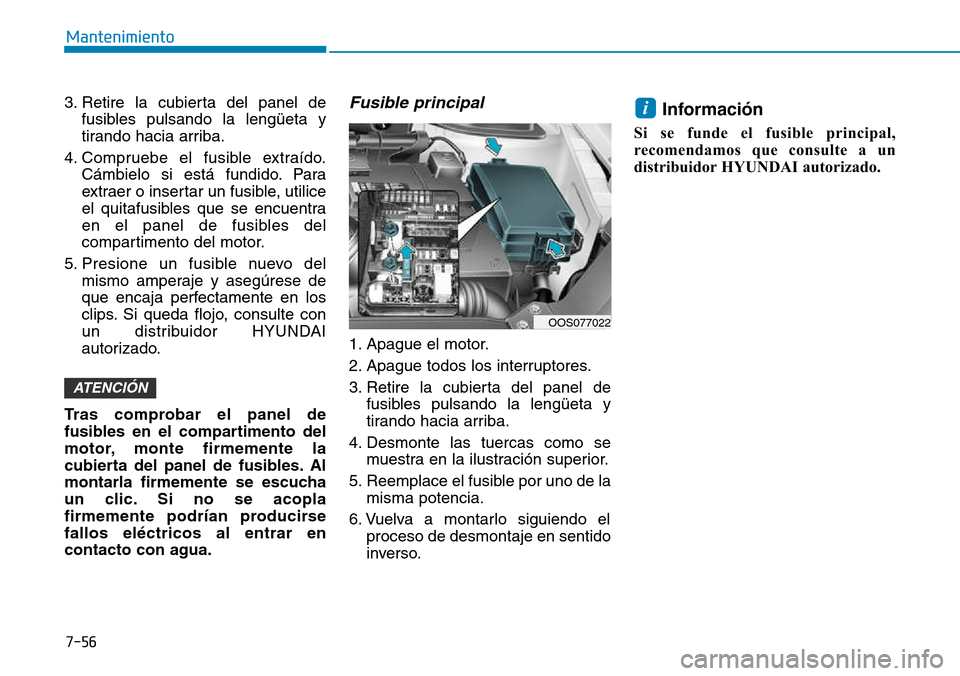

3. Retire la cubierta del panel defusibles pulsando la leng

7-57
7
Mantenimiento

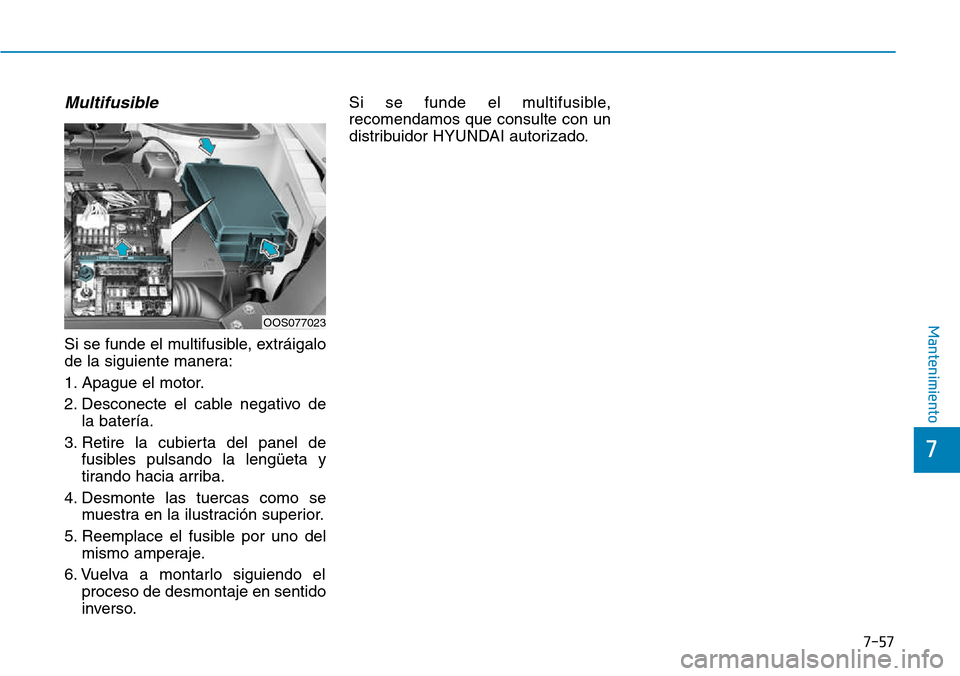

Multifusible
Si se funde el multifusible, extráigalo
de la siguiente manera:
1. Apague el motor.
2. Desconecte el cable negativo dela batería.
3. Retire la cubierta del panel de fusibles pulsando la leng

7-58
Mantenimiento

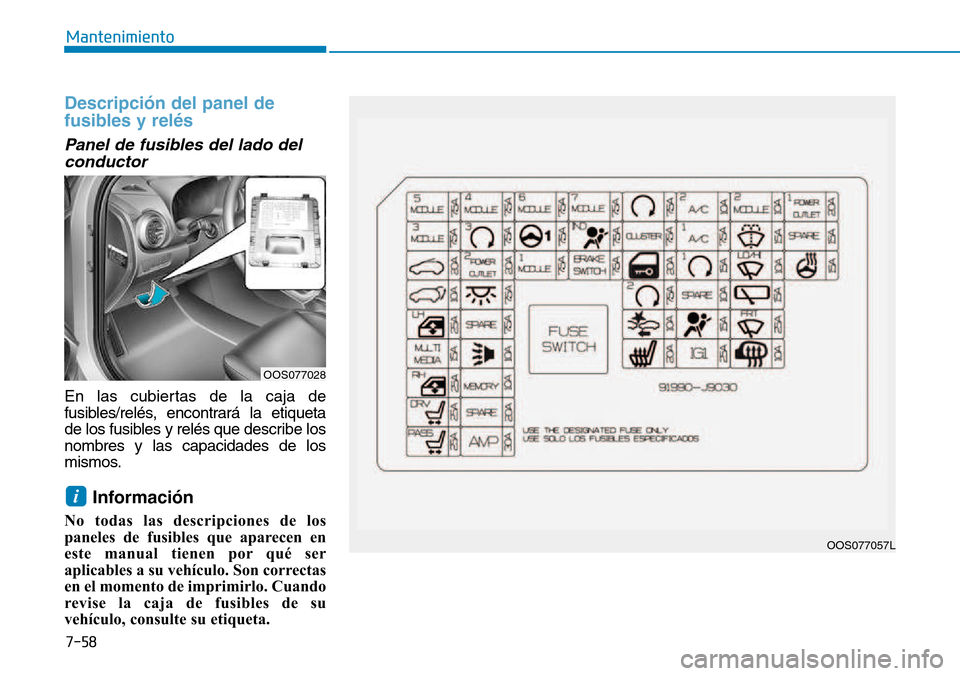

Descripci

7
Mantenimiento

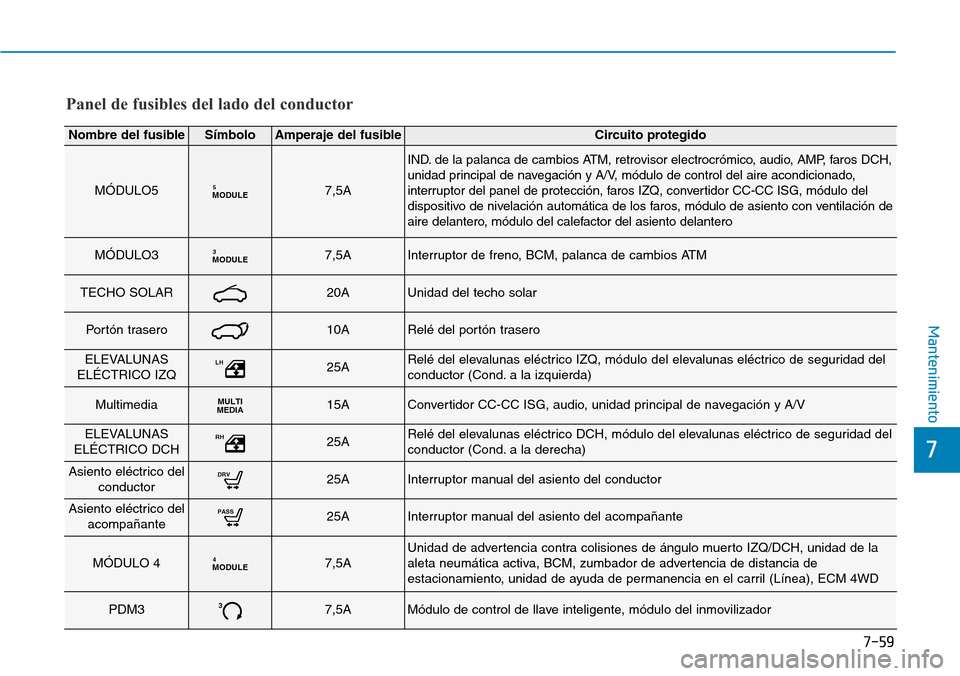

Panel de fusibles del lado del conductor
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
MÓDULO5MODULE57,5A
IND. de la palanca de cambios ATM, retrovisor electrocrómico, audio, AMP, faros DCH,
unidad principal de navegación y A/V, módulo de control del aire acondicionado,
interruptor del panel de protección, faros IZQ, convertidor CC-CC ISG, módulo del
dispositivo de nivelación automática de los faros, módulo de asiento con ventilación de
aire delantero, módulo del calefactor del asiento delantero
MÓDULO3MODULE37,5AInterruptor de freno, BCM, palanca de cambios ATM
TECHO SOLAR20AUnidad del techo solar
Portón trasero10ARelé del portón trasero
ELEVALUNAS
ELÉCTRICO IZQLH25ARelé del elevalunas eléctrico IZQ, módulo del elevalunas eléctrico de seguridad del
conductor (Cond. a la izquierda)
MultimediaMULTI
MEDIA15AConvertidor CC-CC ISG, audio, unidad principal de navegación y A/V
ELEVALUNAS
ELÉCTRICO DCHRH25ARelé del elevalunas eléctrico DCH, módulo del elevalunas eléctrico de seguridad del
conductor (Cond. a la derecha)
Asiento eléctrico del conductorDRV25AInterruptor manual del asiento del conductor
Asiento eléctrico delacompa

7-60
Mantenimiento

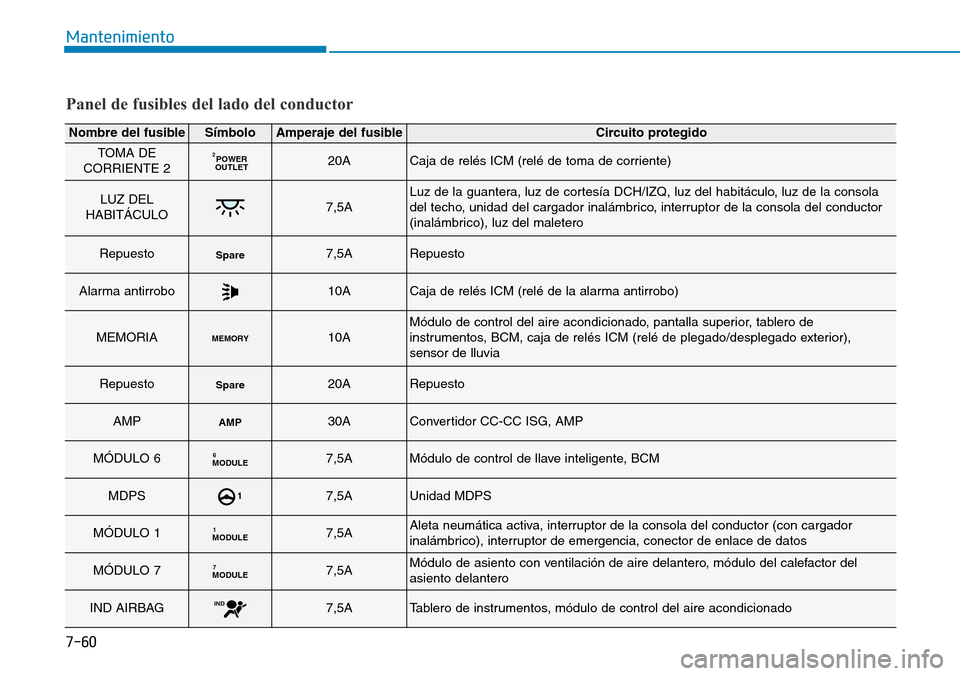

Panel de fusibles del lado del conductor
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
TOMA DE
CORRIENTE 2POWER
OUTLET
220ACaja de relés ICM (relé de toma de corriente)
LUZ DEL
HABITÁCULO7,5ALuz de la guantera, luz de cortesía DCH/IZQ, luz del habitáculo, luz de la consola
del techo, unidad del cargador inalámbrico, interruptor de la consola del conductor
(inalámbrico), luz del maletero
RepuestoSpare7,5ARepuesto
Alarma antirrobo10ACaja de relés ICM (relé de la alarma antirrobo)
MEMORIAMEMORY10AMódulo de control del aire acondicionado, pantalla superior, tablero de
instrumentos, BCM, caja de relés ICM (relé de plegado/desplegado exterior),sensor de lluvia
RepuestoSpare20ARepuesto
AMPAMP30AConvertidor CC-CC ISG, AMP
MÓDULO 6MODULE 67,5AMódulo de control de llave inteligente, BCM
MDPS17,5AUnidad MDPS
MÓDULO 1MODULE
17,5AAleta neumática activa, interruptor de la consola del conductor (con cargador
inalámbrico), interruptor de emergencia, conector de enlace de datos
MÓDULO 7MODULE
77,5AMódulo de asiento con ventilación de aire delantero, módulo del calefactor del asiento delantero
IND AIRBAGIND7,5ATablero de instrumentos, módulo de control del aire acondicionado

7
Mantenimiento
Panel de fusibles del lado del conductor
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
INTERRUPTORFRENOBRAKE
SWITCH7,5AInterruptor de la luz de freno, módulo de control de la llave inteligente
ARRANQUE7,5AInterruptor de relación de cambio (A/T), control de la llave inteligente (con llave
inteligente), caja de relés ICM (relé de alarma antirrobo), ECM
TABLERO DE
INSTRUMENTOSCLUSTER7,5APantalla superior, tablero de instrumentos
BLOQUEO DE PUERTAS20ARelé de bloqueo de puertas, relé de desbloqueo de puertas, caja de relés ICM
(relé de bloqueo mutuo)
PDM227,5AInterruptor del botón Start/Stop, módulo del inmovilizador
Asistencia de
prevención de
colisión frontal (FCA)10AUnidad de asistencia contra colisiones frontales
CALEFACTOR DEL ASIENTO20AMódulo del calefactor del asiento delantero, módulo del asiento con ventilación de aire delantero
Aire acondicionado 220AMódulo de control del aire acondicionado
Aire acondicionado 17,5AMódulo de control del aire acondicionado, bloque de conexiones E/R (relé 10)
PDM1115AMódulo de control de la llave inteligente
REPUESTOSpare10ARepuesto
AIRBAG15AMódulo de control SRS
7-61

7-62
Mantenimiento

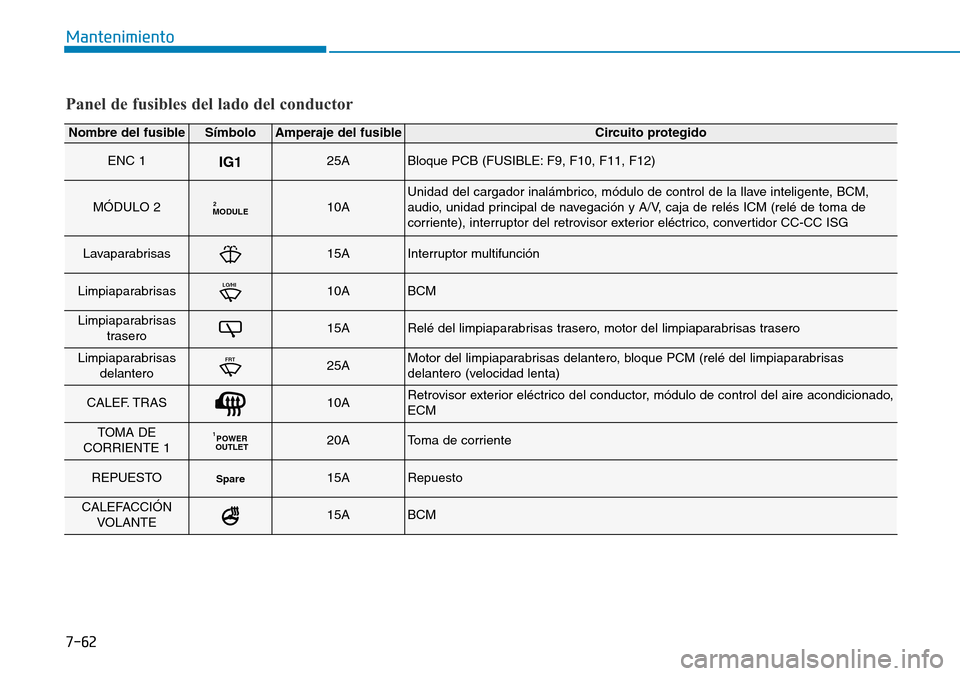

Panel de fusibles del lado del conductor
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
ENC 1IG125ABloque PCB (FUSIBLE: F9, F10, F11, F12)
MÓDULO 2MODULE210AUnidad del cargador inalámbrico, módulo de control de la llave inteligente, BCM,
audio, unidad principal de navegación y A/V, caja de relés ICM (relé de toma de
corriente), interruptor del retrovisor exterior eléctrico, convertidor CC-CC ISG
Lavaparabrisas15AInterruptor multifunción
LimpiaparabrisasLO/HI10ABCM
Limpiaparabrisas
trasero15ARelé del limpiaparabrisas trasero, motor del limpiaparabrisas trasero
LimpiaparabrisasdelanteroFRT25AMotor del limpiaparabrisas delantero, bloque PCM (relé del limpiaparabrisas
delantero (velocidad lenta)
CALEF. TRAS10ARetrovisor exterior eléctrico del conductor, módulo de control del aire acondicionado, ECM
TOMA DE
CORRIENTE 1POWER
OUTLET
120AToma de corriente
REPUESTOSpare15ARepuesto
CALEFACCIÓN
VOLANTE15ABCM
