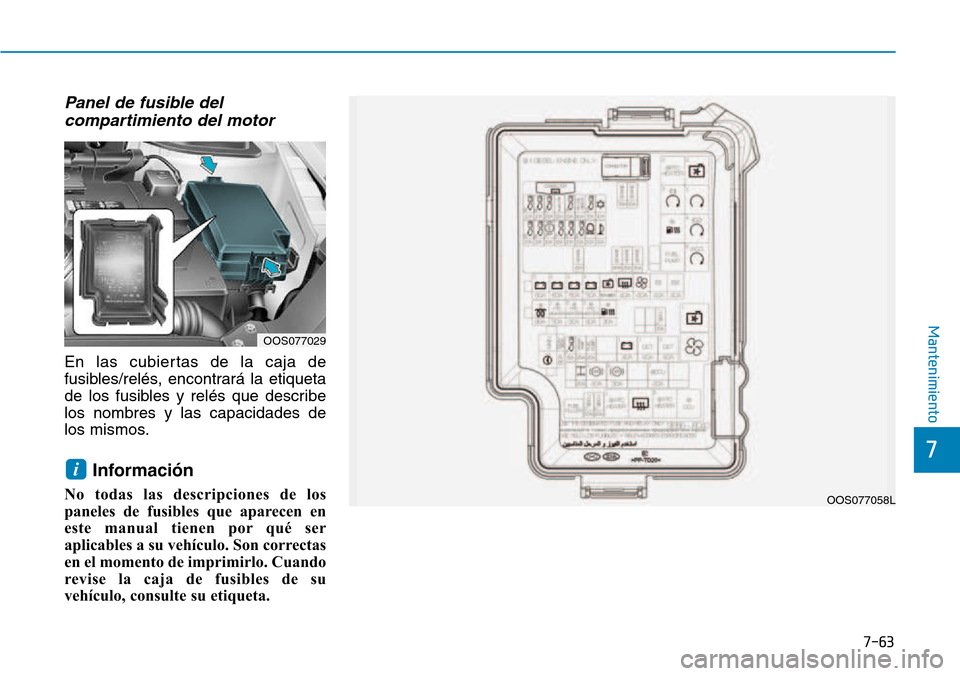

7-63
7
Mantenimiento
Panel de fusible delcompartimiento del motor
En las cubiertas de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describelos nombres y las capacidades de
los mismos.
Informaci

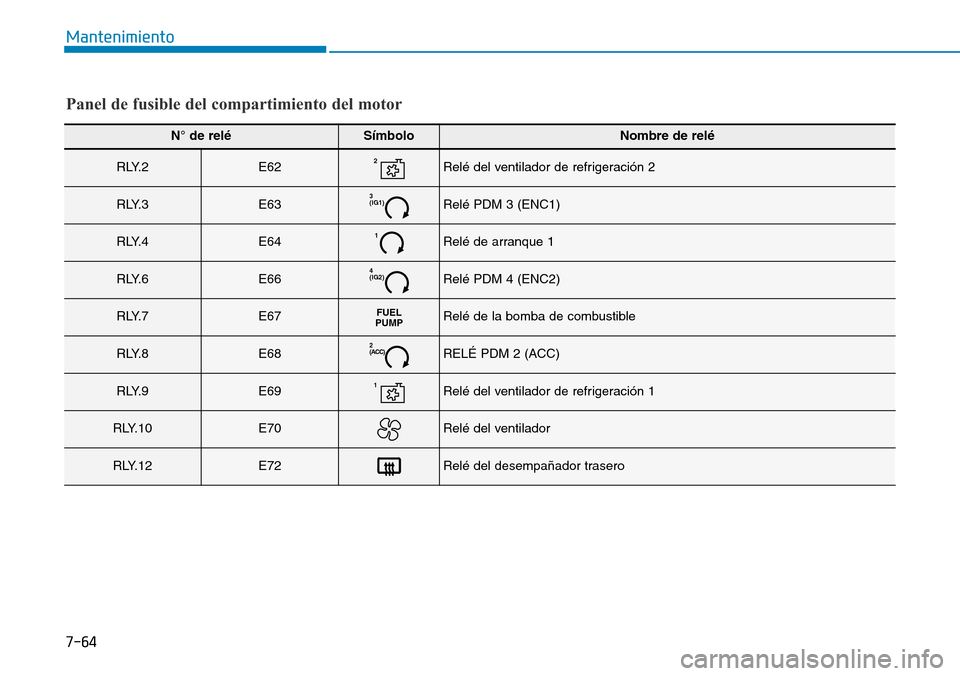

7-64
Mantenimiento
Panel de fusible del compartimiento del motor
N° de reléSímboloNombre de relé
R LY. 2E622Relé del ventilador de refrigeración 2
R LY. 3E633 (IG1)Relé PDM 3 (ENC1)
R LY. 4E641Relé de arranque 1
R LY. 6E664 (IG2)Relé PDM 4 (ENC2)
R LY. 7E67FUEL
PUMPRelé de la bomba de combustible
R LY. 8E682 (ACC)RELÉ PDM 2 (ACC)
R LY. 9E691Relé del ventilador de refrigeración 1
RLY.10E70Relé del ventilador
RLY.12E72Relé del desempa

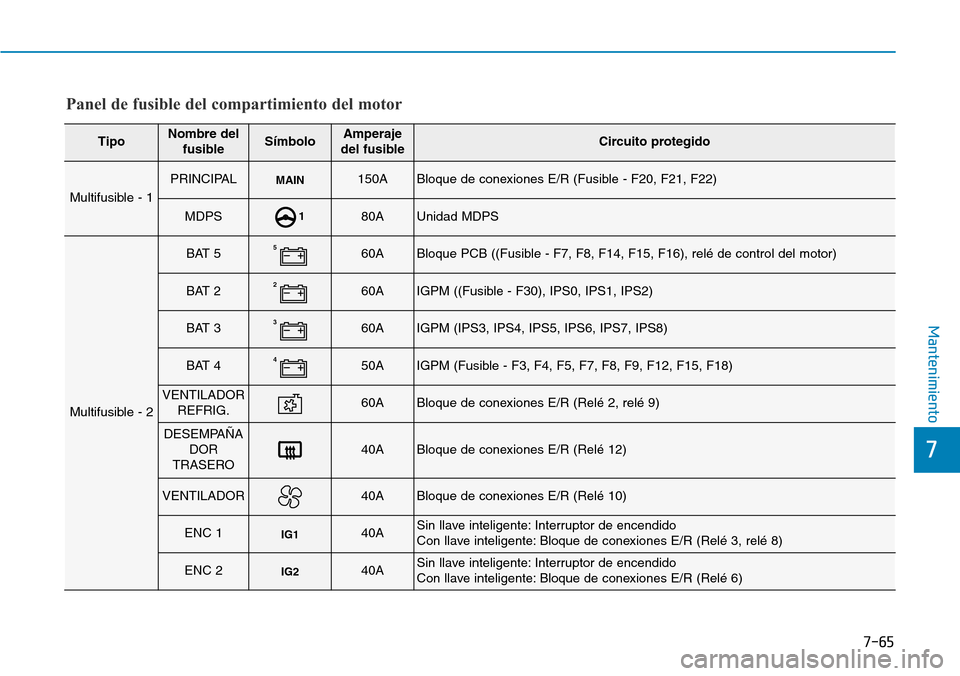

7-65
7
Mantenimiento
Panel de fusible del compartimiento del motor
TipoNombre delfusibleSímboloAmperaje
del fusibleCircuito protegido
Multifusible - 1
PRINCIPALMAIN150ABloque de conexiones E/R (Fusible - F20, F21, F22)
MDPS180AUnidad MDPS
Multifusible - 2
BAT 5560ABloque PCB ((Fusible - F7, F8, F14, F15, F16), relé de control del motor)
BAT 2260AIGPM ((Fusible - F30), IPS0, IPS1, IPS2)
BAT 3360AIGPM (IPS3, IPS4, IPS5, IPS6, IPS7, IPS8)
BAT 4450AIGPM (Fusible - F3, F4, F5, F7, F8, F9, F12, F15, F18)
VENTILADOR
REFRIG.60ABloque de conexiones E/R (Relé 2, relé 9)
DESEMPAÑA DOR
TRASERO40ABloque de conexiones E/R (Relé 12)
VENTILADOR40ABloque de conexiones E/R (Relé 10)
ENC 1IG140ASin llave inteligente: Interruptor de encendido
Con llave inteligente: Bloque de conexiones E/R (Relé 3, relé 8)
ENC 2IG240ASin llave inteligente: Interruptor de encendido
Con llave inteligente: Bloque de conexiones E/R (Relé 6)

7-66
Mantenimiento
Panel de fusible del compartimiento del motor
TipoNombre delfusibleSímboloAmperaje
del fusibleCircuito protegido
FUSIBLE
TCMT115ATCM
BOMBA DE VACÍOVACUUMPUMP20ABomba de vacío
BOMBA DE
COMBUSTIBLEFUEL
PUMP20ABloque de conexiones E/R (Relé 7)
BAT 1140AIGPM ((Fusible - F21, F24, F28, F33), dispositivo de corte automático de la
corriente por fuga)
DCT1DCT
140ATCM
DCT2DCT
240ATCM
4WD20AECM 4WD
ABS1140AMódulo de control ESC, interruptor multifuncional
ABS2230AMódulo de control ESC

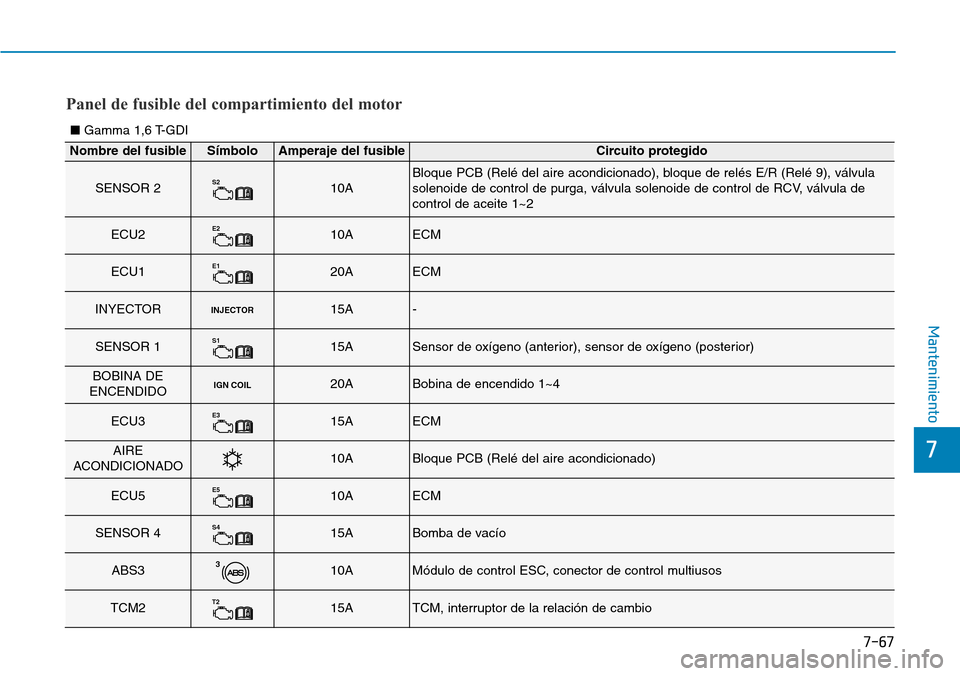

7-67
7
Mantenimiento
Panel de fusible del compartimiento del motor
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
SENSOR 2S210ABloque PCB (Relé del aire acondicionado), bloque de relés E/R (Relé 9), válvula
solenoide de control de purga, válvula solenoide de control de RCV, válvula decontrol de aceite 1~2
ECU2E210AECM
ECU1E120AECM
INYECTORINJECTOR15A-
SENSOR 1S115ASensor de oxígeno (anterior), sensor de oxígeno (posterior)
BOBINA DE
ENCENDIDOIGN COIL20ABobina de encendido 1~4
ECU3E315AECM
AIRE
ACONDICIONADO10ABloque PCB (Relé del aire acondicionado)
ECU5E510AECM
SENSOR 4S415ABomba de vacío
ABS3310AMódulo de control ESC, conector de control multiusos
TCM2T215ATCM, interruptor de la relación de cambio
■ Gamma 1,6 T-GDI

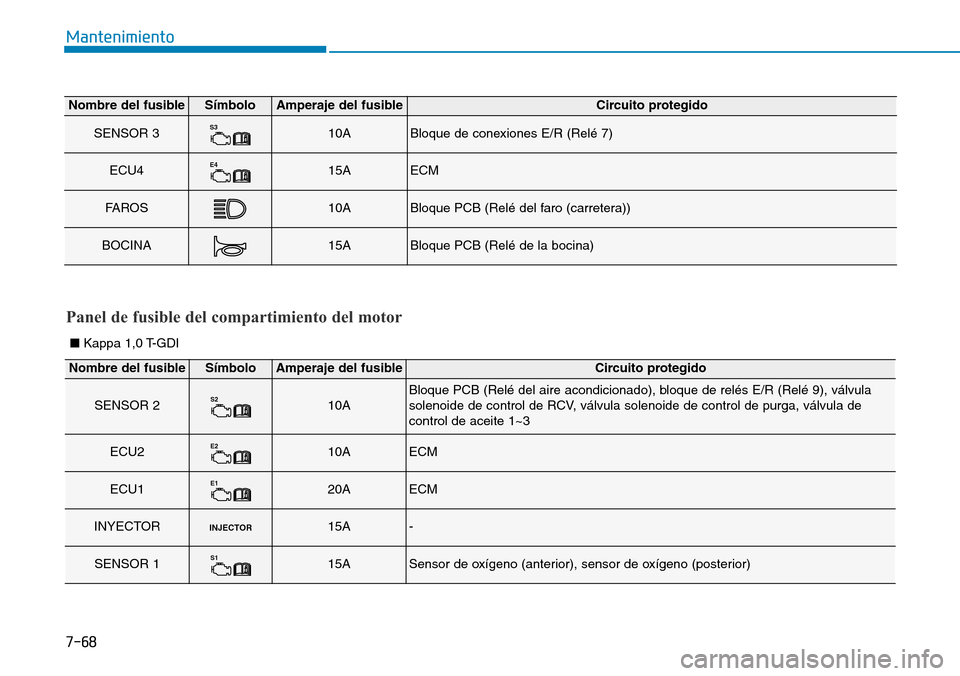

7-68
Mantenimiento
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
SENSOR 3S310ABloque de conexiones E/R (Relé 7)
ECU4E415AECM
FA R O S10ABloque PCB (Relé del faro (carretera))
BOCINA15ABloque PCB (Relé de la bocina)
Panel de fusible del compartimiento del motor
■ Kappa 1,0 T-GDI
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
SENSOR 2S210ABloque PCB (Relé del aire acondicionado), bloque de relés E/R (Relé 9), válvula
solenoide de control de RCV, válvula solenoide de control de purga, válvula decontrol de aceite 1~3
ECU2E210AECM
ECU1E120AECM
INYECTORINJECTOR15A-
SENSOR 1S115ASensor de oxígeno (anterior), sensor de oxígeno (posterior)

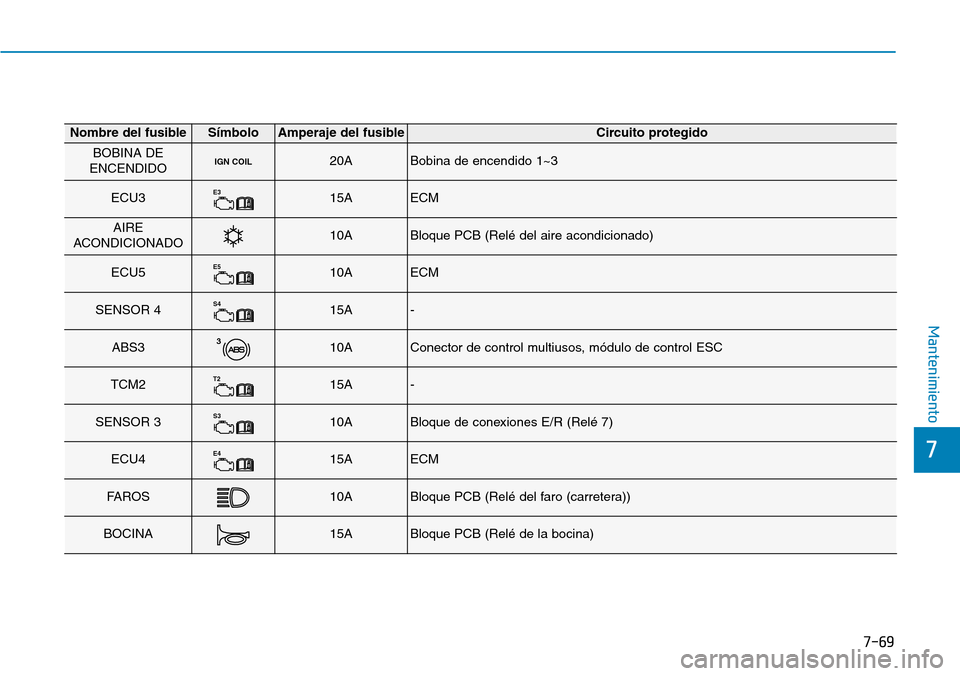

7-69
7
Mantenimiento
Nombre del fusibleSímboloAmperaje del fusibleCircuito protegido
BOBINA DE
ENCENDIDOIGN COIL20ABobina de encendido 1~3
ECU3E315AECM
AIRE
ACONDICIONADO10ABloque PCB (Relé del aire acondicionado)
ECU5E510AECM
SENSOR 4S415A-
ABS3310AConector de control multiusos, módulo de control ESC
TCM2T215A-
SENSOR 3S310ABloque de conexiones E/R (Relé 7)
ECU4E415AECM
FA R O S10ABloque PCB (Relé del faro (carretera))
BOCINA15ABloque PCB (Relé de la bocina)

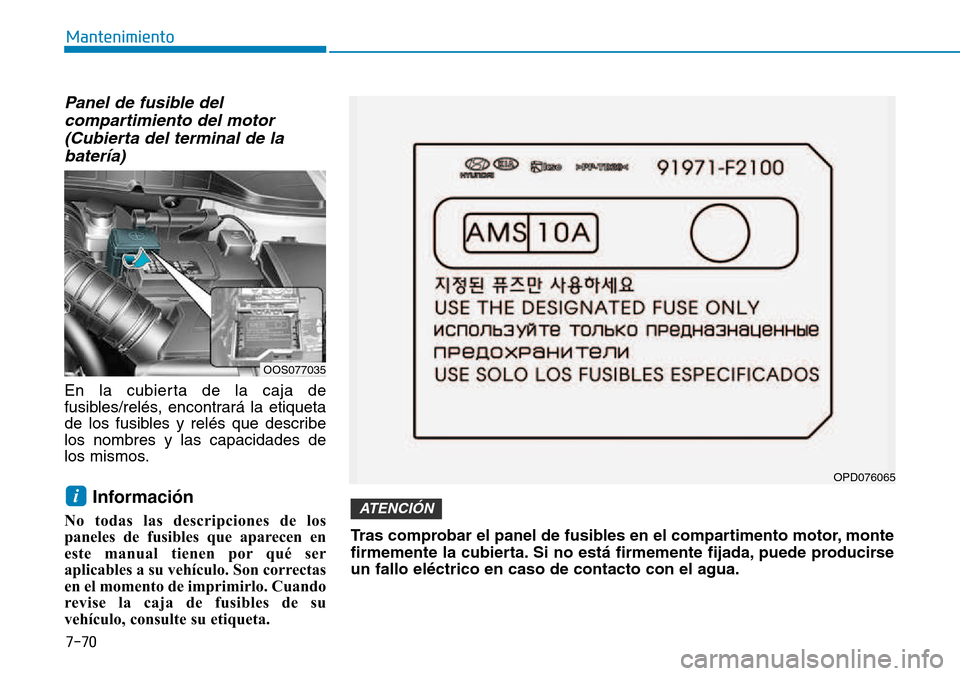

7-70
Mantenimiento
Panel de fusible delcompartimiento del motor(Cubierta del terminal de labatería)
En la cubierta de la caja de
fusibles/relés, encontrará la etiqueta
de los fusibles y relés que describelos nombres y las capacidades de
los mismos.
