2018 FIAT PANDA Knjižica za upotrebu i održavanje (in Serbian)

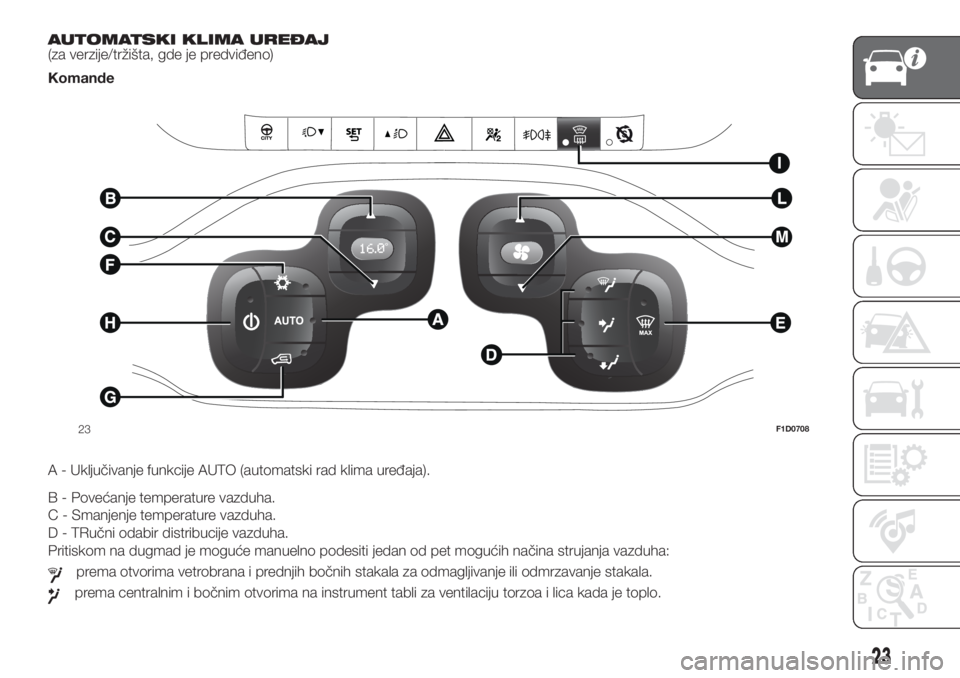

AUTOMATSKI KLIMA UREĐAJ
(za verzije/tržišta, gde je predviđeno)
Komande
.
A - Uključivanje funkcije AUTO (automatski rad klima uređaja).
B - Povećanje temperature vazduha.
C - Smanjenje temperature vazduha.
D - TRučni odabir distribucije vazduha.
Pritiskom na dugmad je moguće manuelno podesiti jedan od pet mogućih načina strujanja vazduha:
prema otvorima vetrobrana i prednjih bočnih stakala za odmagljivanje ili odmrzavanje stakala.
prema centralnim i bočnim otvorima na instrument tabli za ventilaciju torzoa i lica kada je toplo.
23F1D0708
23

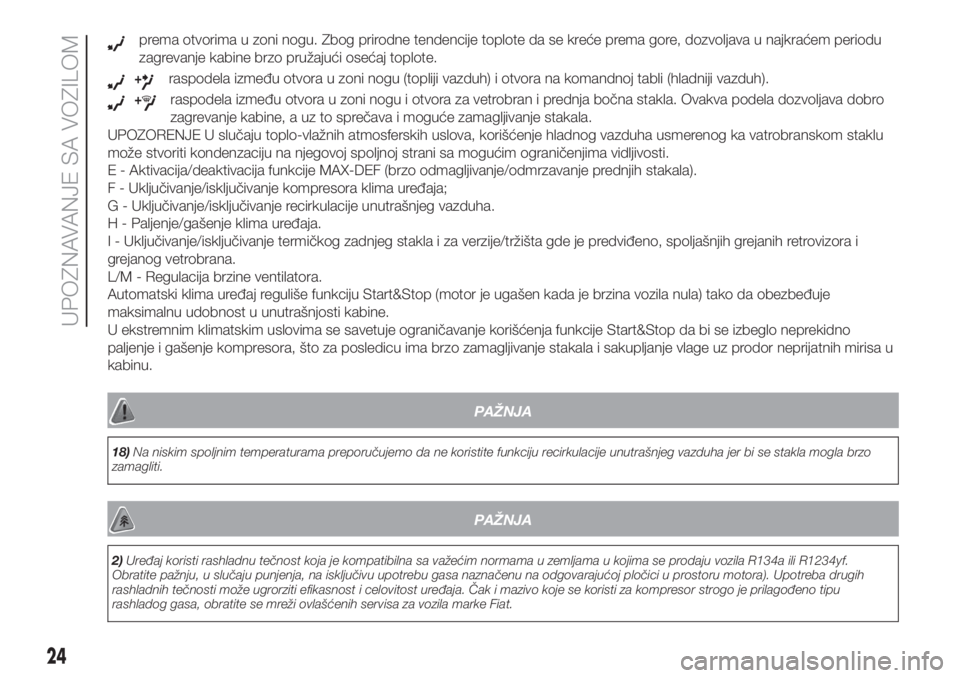

prema otvorima u zoni nogu. Zbog prirodne tendencije toplote da se kreće prema gore, dozvoljava u najkraćem periodu
zagrevanje kabine brzo pružajući osećaj toplote.
+raspodela između otvora u zoni nogu (topliji vazduh) i otvora na komandnoj tabli (hladniji vazduh).
+raspodela između otvora u zoni nogu i otvora za vetrobran i prednja bočna stakla. Ovakva podela dozvoljava dobro
zagrevanje kabine, a uz to sprečava i moguće zamagljivanje stakala.
UPOZORENJE U slučaju toplo-vlažnih atmosferskih uslova, korišćenje hladnog vazduha usmerenog ka vatrobranskom staklu
može stvoriti kondenzaciju na njegovoj spoljnoj strani sa mogućim ograničenjima vidljivosti.
E - Aktivacija/deaktivacija funkcije MAX-DEF (brzo odmagljivanje/odmrzavanje prednjih stakala).
F - Uključivanje/isključivanje kompresora klima uređaja;
G - Uključivanje/isključivanje recirkulacije unutrašnjeg vazduha.
H - Paljenje/gašenje klima uređaja.
I - Uključivanje/isključivanje termičkog zadnjeg stakla i za verzije/tržišta gde je predviđeno, spoljašnjih grejanih retrovizora i
grejanog vetrobrana.
L/M - Regulacija brzine ventilatora.
Automatski klima uređaj reguliše funkciju Start&Stop (motor je ugašen kada je brzina vozila nula) tako da obezbeđuje
maksimalnu udobnost u unutrašnjosti kabine.
U ekstremnim klimatskim uslovima se savetuje ograničavanje korišćenja funkcije Start&Stop da bi se izbeglo neprekidno
paljenje i gašenje kompresora, što za posledicu ima brzo zamagljivanje stakala i sakupljanje vlage uz prodor neprijatnih mirisa u
kabinu.
.
PAŽNJA
18)Na niskim spoljnim temperaturama preporučujemo da ne koristite funkciju recirkulacije unutrašnjeg vazduha jer bi se stakla mogla brzo
zamagliti.
PAŽNJA
2)Uređaj koristi rashladnu tečnost koja je kompatibilna sa važećim normama u zemljama u kojima se prodaju vozila R134a ili R1234yf.
Obratite pažnju, u slučaju punjenja, na isključivu upotrebu gasa naznačenu na odgovarajućoj pločici u prostoru motora). Upotreba drugih
rashladnih tečnosti može ugrorziti efikasnost i celovitost uređaja. Čak i mazivo koje se koristi za kompresor strogo je prilagođeno tipu
rashladog gasa, obratite se mreži ovlašćenih servisa za vozila marke Fiat.
24
UPOZNAVANJE SA VOZILOM

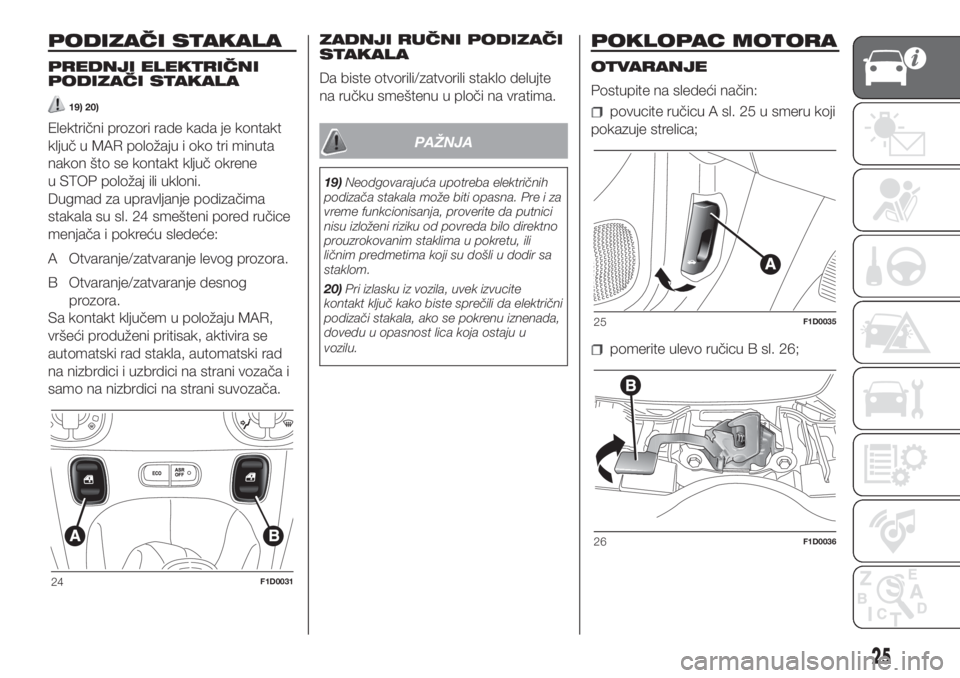

PODIZAČI STAKALA
PREDNJI ELEKTRIČNI
PODIZAČI STAKALA
19) 20)
Električni prozori rade kada je kontakt
ključ u MAR položaju i oko tri minuta
nakon što se kontakt ključ okrene
u STOP položaj ili ukloni.
Dugmad za upravljanje podizačima
stakala su sl. 24 smešteni pored ručice
menjača i pokreću sledeće:
A Otvaranje/zatvaranje levog prozora.
B Otvaranje/zatvaranje desnog
prozora.
Sa kontakt ključem u položaju MAR,
vršeći produženi pritisak, aktivira se
automatski rad stakla, automatski rad
na nizbrdici i uzbrdici na strani vozača i
samo na nizbrdici na strani suvozača.ZADNJI RUČNI PODIZAČI
STAKALA
Da biste otvorili/zatvorili staklo delujte
na ručku smeštenu u ploči na vratima.PAŽNJA
19)Neodgovarajuća upotreba električnih
podizača stakala može biti opasna. Pre i za
vreme funkcionisanja, proverite da putnici
nisu izloženi riziku od povreda bilo direktno
prouzrokovanim staklima u pokretu, ili
ličnim predmetima koji su došli u dodir sa
staklom.
20)Pri izlasku iz vozila, uvek izvucite
kontakt ključ kako biste sprečili da električni
podizači stakala, ako se pokrenu iznenada,
dovedu u opasnost lica koja ostaju u
vozilu.
POKLOPAC MOTORA
OTVARANJE
Postupite na sledeći način:
povucite ručicu A sl. 25 u smeru koji
pokazuje strelica;
pomerite ulevo ručicu B sl. 26;
24F1D0031
25F1D0035
26F1D0036
25

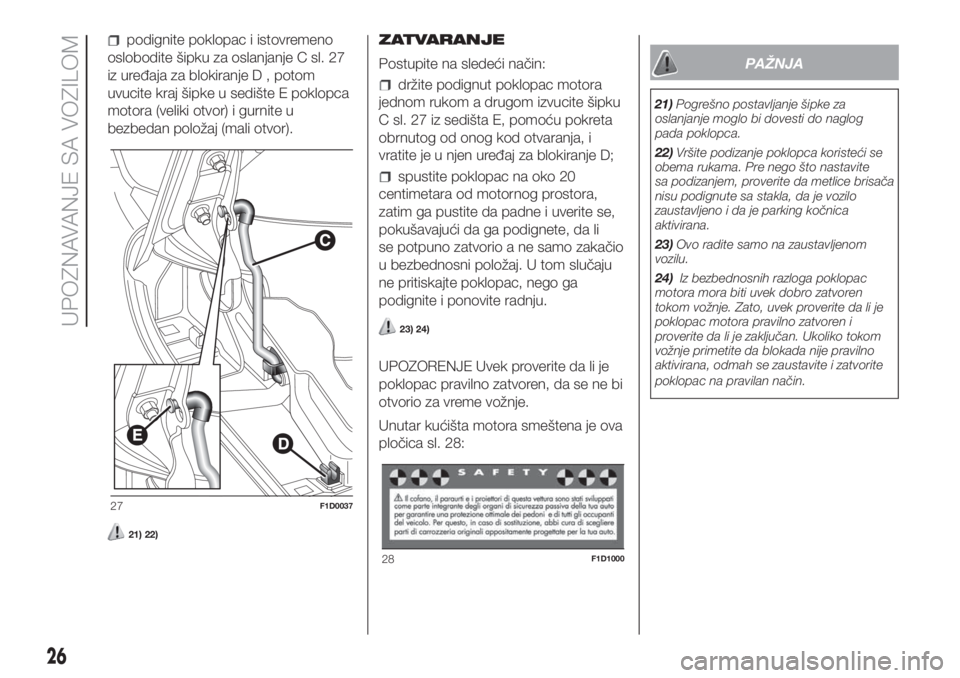

podignite poklopac i istovremeno
oslobodite šipku za oslanjanje C sl. 27
iz uređaja za blokiranje D , potom
uvucite kraj šipke u sedište E poklopca
motora (veliki otvor) i gurnite u
bezbedan položaj (mali otvor).
21) 22)
ZATVARANJE
Postupite na sledeći način:
držite podignut poklopac motora
jednom rukom a drugom izvucite šipku
C sl. 27 iz sedišta E, pomoću pokreta
obrnutog od onog kod otvaranja, i
vratite je u njen uređaj za blokiranje D;
spustite poklopac na oko 20
centimetara od motornog prostora,
zatim ga pustite da padne i uverite se,
pokušavajući da ga podignete, da li
se potpuno zatvorio a ne samo zakačio
u bezbednosni položaj. U tom slučaju
ne pritiskajte poklopac, nego ga
podignite i ponovite radnju.
23) 24)
UPOZORENJE Uvek proverite da li je
poklopac pravilno zatvoren, da se ne bi
otvorio za vreme vožnje.
Unutar kućišta motora smeštena je ova
pločica sl. 28:
PAŽNJA
21)Pogrešno postavljanje šipke za
oslanjanje moglo bi dovesti do naglog
pada poklopca.
22)Vršite podizanje poklopca koristeći se
obema rukama. Pre nego što nastavite
sa podizanjem, proverite da metlice brisača
nisu podignute sa stakla, da je vozilo
zaustavljeno i da je parking kočnica
aktivirana.
23)Ovo radite samo na zaustavljenom
vozilu.
24)Iz bezbednosnih razloga poklopac
motora mora biti uvek dobro zatvoren
tokom vožnje. Zato, uvek proverite da li je
poklopac motora pravilno zatvoren i
proverite da li je zaključan. Ukoliko tokom
vožnje primetite da blokada nije pravilno
aktivirana, odmah se zaustavite i zatvorite
poklopac na pravilan način.
27F1D0037
28F1D1000
26
UPOZNAVANJE SA VOZILOM

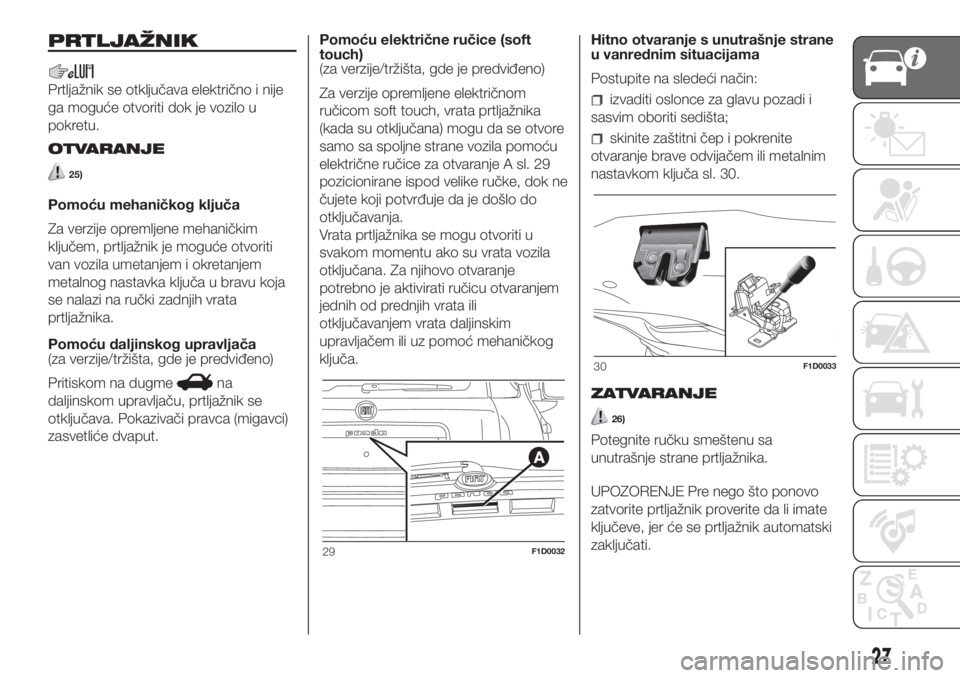

PRTLJAŽNIK
Prtljažnik se otključava električno i nije
ga moguće otvoriti dok je vozilo u
pokretu.
OTVARANJE
25)
Pomoću mehaničkog ključa
Za verzije opremljene mehaničkim
ključem, prtljažnik je moguće otvoriti
van vozila umetanjem i okretanjem
metalnog nastavka ključa u bravu koja
se nalazi na ručki zadnjih vrata
prtljažnika.
Pomoću daljinskog upravljača
(za verzije/tržišta, gde je predviđeno)
Pritiskom na dugme
na
daljinskom upravljaču, prtljažnik se
otključava. Pokazivači pravca (migavci)
zasvetliće dvaput.Pomoću električne ručice (soft
touch)
(za verzije/tržišta, gde je predviđeno)
Za verzije opremljene električnom
ručicom soft touch, vrata prtljažnika
(kada su otključana) mogu da se otvore
samo sa spoljne strane vozila pomoću
električne ručice za otvaranje A sl. 29
pozicionirane ispod velike ručke, dok ne
čujete koji potvrđuje da je došlo do
otključavanja.
Vrata prtljažnika se mogu otvoriti u
svakom momentu ako su vrata vozila
otključana. Za njihovo otvaranje
potrebno je aktivirati ručicu otvaranjem
jednih od prednjih vrata ili
otključavanjem vrata daljinskim
upravljačem ili uz pomoć mehaničkog
ključa.Hitno otvaranje s unutrašnje strane
u vanrednim situacijama
Postupite na sledeći način:
izvaditi oslonce za glavu pozadi i
sasvim oboriti sedišta;
skinite zaštitni čep i pokrenite
otvaranje brave odvijačem ili metalnim
nastavkom ključa sl. 30.
ZATVARANJE
26)
Potegnite ručku smeštenu sa
unutrašnje strane prtljažnika.
UPOZORENJE Pre nego što ponovo
zatvorite prtljažnik proverite da li imate
ključeve, jer će se prtljažnik automatski
zaključati.
29F1D0032
30F1D0033
27

INICIJALIZACIJA
PRTLJAŽNIKA
UPOZORENJE Ako se baterija slučajno
ispraznila ili ako je došlo do prekida
sigurnosnog osigurača, neophodno je
obaviti inicijalizaciju mehanizma
otvaranja/zatvaranja prtljažnika na
sledeći način: zatvorite sva vrata
i prtljažnik, pritisnite dugme
na
daljinskom upravljaču, a zatim pritisnite
dugme
.
27) 28) 29)
PAŽNJA
25)Pazite da ne udarite predmete na
nosaču prtljaga prilikom otvaranja vrata
prtljažnika.
26)Kad je motor pokrenut, uvek proverite
da li su zadnja vrata prtljažnika zatvorena:
izduvni gasovi mogli bi da budu usisani
u unutrašnjost tovarnog prostora.
27)Na jednu kuku nemojte stavljati teret
teži od 100 kg.
28)Pretežak teret koji nije privezan, u
slučaju nezgode, može da povredi putnike
u vozilu.29)Ukoliko putujete u predelima gde je
otežano snabdevanje gorivom i želite
da prevozite benzin u kanistru, potrebno je
da to uradite u skladu sa zakonskim
propisima, koristeći isključivo
homologizovane kanistre i pravilno fiksirane
na kuke za privezivanje tereta. Čak i tako
se povećava opasnost od požara u slučaju
nezgode.
USB PORTOVI I AUX
ULAZ
(za verzije/tržišta, gde je predviđeno)
U zavisnosti od opreme, vozilo može da
bude opremljena sa:
jedinim USB portom/glavnim ulazom
AUX sl. 31. AUX ulazom za
priključivanje spoljašnjih uređaja (iPod,
muzički plejeri itd.) i USB portom za
prenos podataka sa uređaja USB Pen
Drive ili drugih (smartphone uređaj
itd.) za lagano punjenje;
31F1D0698
32F1D0697
28
UPOZNAVANJE SA VOZILOM

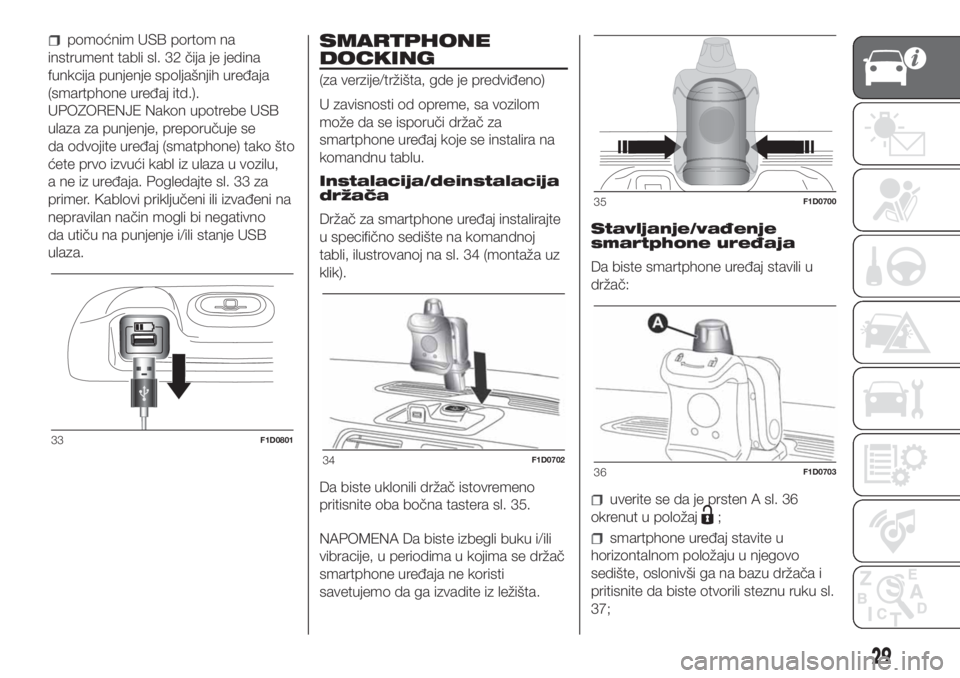

pomoćnim USB portom na
instrument tabli sl. 32 čija je jedina
funkcija punjenje spoljašnjih uređaja
(smartphone uređaj itd.).
UPOZORENJE Nakon upotrebe USB
ulaza za punjenje, preporučuje se
da odvojite uređaj (smatphone) tako što
ćete prvo izvući kabl iz ulaza u vozilu,
a ne iz uređaja. Pogledajte sl. 33 za
primer. Kablovi priključeni ili izvađeni na
nepravilan način mogli bi negativno
da utiču na punjenje i/ili stanje USB
ulaza.SMARTPHONE
DOCKING
(za verzije/tržišta, gde je predviđeno)
U zavisnosti od opreme, sa vozilom
može da se isporuči držač za
smartphone uređaj koje se instalira na
komandnu tablu.
Instalacija/deinstalacija
držača
Držač za smartphone uređaj instalirajte
u specifično sedište na komandnoj
tabli, ilustrovanoj na sl. 34 (montaža uz
klik).
Da biste uklonili držač istovremeno
pritisnite oba bočna tastera sl. 35.
NAPOMENA Da biste izbegli buku i/ili
vibracije, u periodima u kojima se držač
smartphone uređaja ne koristi
savetujemo da ga izvadite iz ležišta.Stavljanje/vađenje
smartphone uređaja
Da biste smartphone uređaj stavili u
držač:
uverite se da je prsten A sl. 36
okrenut u položaj
;
smartphone uređaj stavite u
horizontalnom položaju u njegovo
sedište, oslonivši ga na bazu držača i
pritisnite da biste otvorili steznu ruku sl.
37;
33F1D0801
34F1D0702
35F1D0700
36F1D0703
29

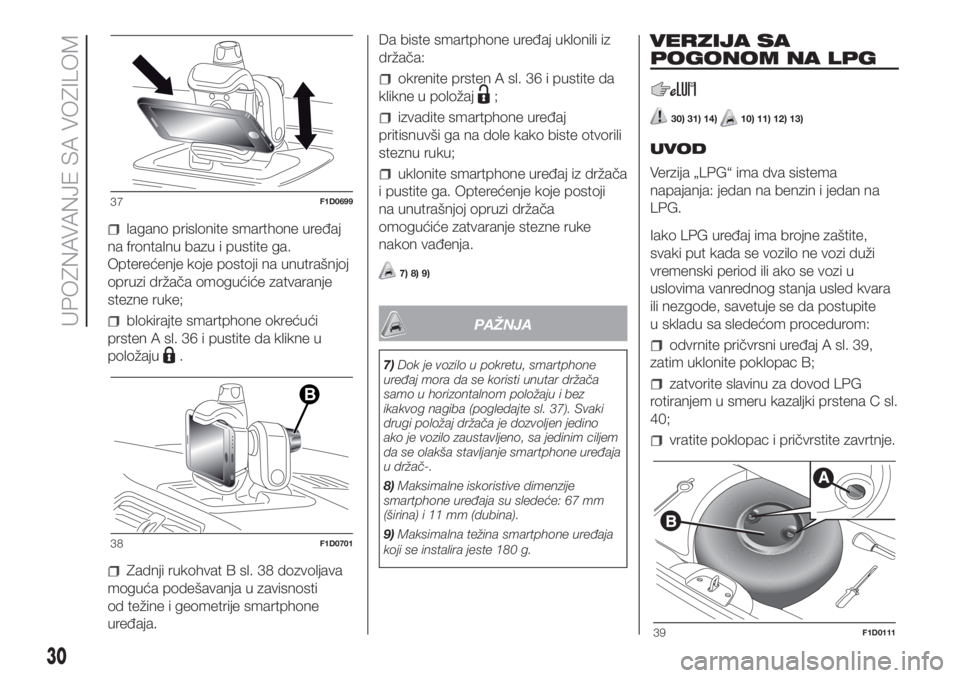

lagano prislonite smarthone uređaj
na frontalnu bazu i pustite ga.
Opterećenje koje postoji na unutrašnjoj
opruzi držača omogućiće zatvaranje
stezne ruke;
blokirajte smartphone okrećući
prsten A sl. 36 i pustite da klikne u
položaju
.
Zadnji rukohvat B sl. 38 dozvoljava
moguća podešavanja u zavisnosti
od težine i geometrije smartphone
uređaja.Da biste smartphone uređaj uklonili iz
držača:
okrenite prsten A sl. 36 i pustite da
klikne u položaj
;
izvadite smartphone uređaj
pritisnuvši ga na dole kako biste otvorili
steznu ruku;
uklonite smartphone uređaj iz držača
i pustite ga. Opterećenje koje postoji
na unutrašnjoj opruzi držača
omogućiće zatvaranje stezne ruke
nakon vađenja.
7) 8) 9)
PAŽNJA
7)Dok je vozilo u pokretu, smartphone
uređaj mora da se koristi unutar držača
samo u horizontalnom položaju i bez
ikakvog nagiba (pogledajte sl. 37). Svaki
drugi položaj držača je dozvoljen jedino
ako je vozilo zaustavljeno, sa jedinim ciljem
da se olakša stavljanje smartphone uređaja
u držač-.
8)Maksimalne iskoristive dimenzije
smartphone uređaja su sledeće: 67 mm
(širina) i 11 mm (dubina).
9)Maksimalna težina smartphone uređaja
koji se instalira jeste 180 g.
VERZIJA SA
POGONOM NA LPG
30) 31) 14)10) 11) 12) 13)
UVOD
Verzija „LPG“ ima dva sistema
napajanja: jedan na benzin i jedan na
LPG.
Iako LPG uređaj ima brojne zaštite,
svaki put kada se vozilo ne vozi duži
vremenski period ili ako se vozi u
uslovima vanrednog stanja usled kvara
ili nezgode, savetuje se da postupite
u skladu sa sledećom procedurom:
odvrnite pričvrsni uređaj A sl. 39,
zatim uklonite poklopac B;
zatvorite slavinu za dovod LPG
rotiranjem u smeru kazaljki prstena C sl.
40;
vratite poklopac i pričvrstite zavrtnje.
37F1D0699
B
38F1D0701
39F1D0111
30
UPOZNAVANJE SA VOZILOM
