2018 FIAT PANDA Knjižica za upotrebu i održavanje (in Serbian)

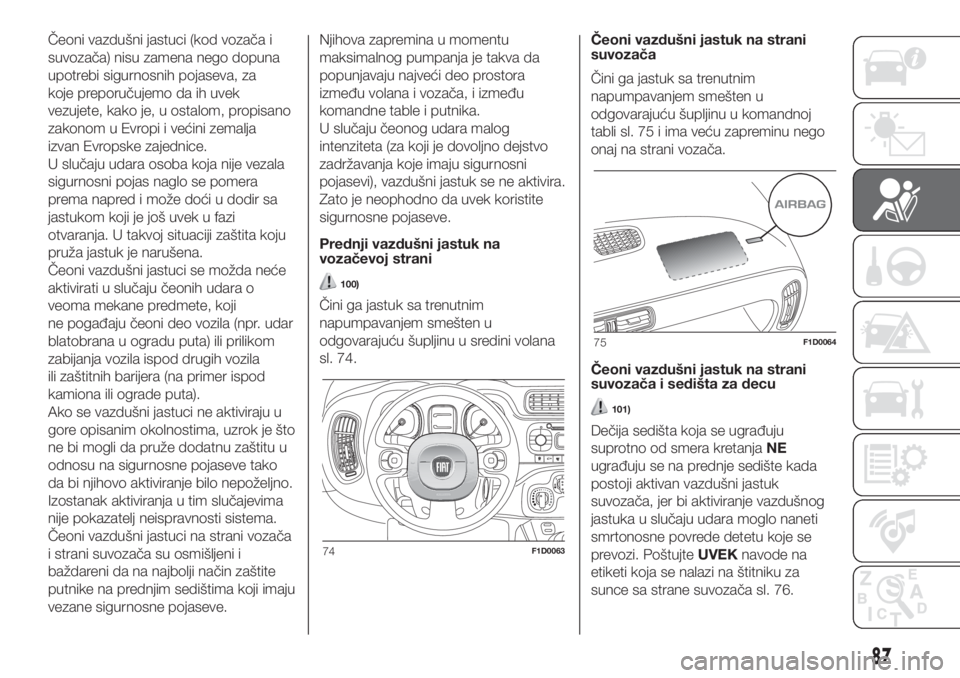

Čeoni vazdušni jastuci (kod vozača i
suvozača) nisu zamena nego dopuna
upotrebi sigurnosnih pojaseva, za
koje preporučujemo da ih uvek
vezujete, kako je, u ostalom, propisano
zakonom u Evropi i većini zemalja
izvan Evropske zajednice.
U slučaju udara osoba koja nije vezala
sigurnosni pojas naglo se pomera
prema napred i može doći u dodir sa
jastukom koji je još uvek u fazi
otvaranja. U takvoj situaciji zaštita koju
pruža jastuk je narušena.
Čeoni vazdušni jastuci se možda neće
aktivirati u slučaju čeonih udara o
veoma mekane predmete, koji
ne pogađaju čeoni deo vozila (npr. udar
blatobrana u ogradu puta) ili prilikom
zabijanja vozila ispod drugih vozila
ili zaštitnih barijera (na primer ispod
kamiona ili ograde puta).
Ako se vazdušni jastuci ne aktiviraju u
gore opisanim okolnostima, uzrok je što
ne bi mogli da pruže dodatnu zaštitu u
odnosu na sigurnosne pojaseve tako
da bi njihovo aktiviranje bilo nepoželjno.
Izostanak aktiviranja u tim slučajevima
nije pokazatelj neispravnosti sistema.
Čeoni vazdušni jastuci na strani vozača
i strani suvozača su osmišljeni i
baždareni da na najbolji način zaštite
putnike na prednjim sedištima koji imaju
vezane sigurnosne pojaseve.Njihova zapremina u momentu
maksimalnog pumpanja je takva da
popunjavaju najveći deo prostora
između volana i vozača, i između
komandne table i putnika.
U slučaju čeonog udara malog
intenziteta (za koji je dovoljno dejstvo
zadržavanja koje imaju sigurnosni
pojasevi), vazdušni jastuk se ne aktivira.
Zato je neophodno da uvek koristite
sigurnosne pojaseve.
Prednji vazdušni jastuk na
vozačevoj strani
100)
Čini ga jastuk sa trenutnim
napumpavanjem smešten u
odgovarajuću šupljinu u sredini volana
sl. 74.Čeoni vazdušni jastuk na strani
suvozača
Čini ga jastuk sa trenutnim
napumpavanjem smešten u
odgovarajuću šupljinu u komandnoj
tabli sl. 75 i ima veću zapreminu nego
onaj na strani vozača.
Čeoni vazdušni jastuk na strani
suvozača i sedišta za decu
101)
Dečija sedišta koja se ugrađuju
suprotno od smera kretanjaNE
ugrađuju se na prednje sedište kada
postoji aktivan vazdušni jastuk
suvozača, jer bi aktiviranje vazdušnog
jastuka u slučaju udara moglo naneti
smrtonosne povrede detetu koje se
prevozi. PoštujteUVEKnavode na
etiketi koja se nalazi na štitniku za
sunce sa strane suvozača sl. 76.
74F1D0063
75F1D0064
87

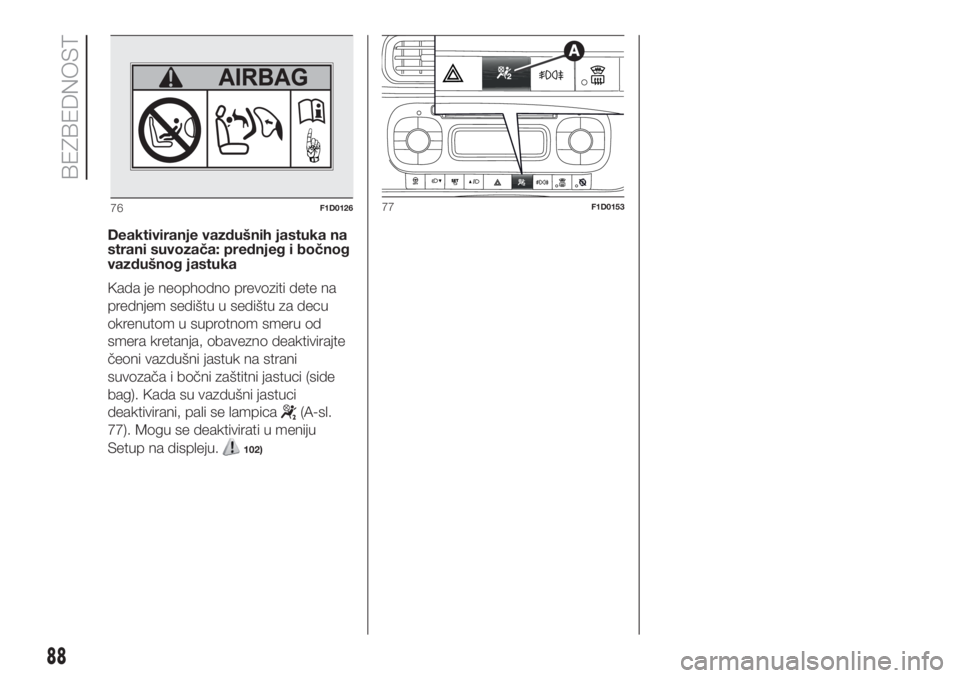

Deaktiviranje vazdušnih jastuka na
strani suvozača: prednjeg i bočnog
vazdušnog jastuka
Kada je neophodno prevoziti dete na
prednjem sedištu u sedištu za decu
okrenutom u suprotnom smeru od
smera kretanja, obavezno deaktivirajte
čeoni vazdušni jastuk na strani
suvozača i bočni zaštitni jastuci (side
bag). Kada su vazdušni jastuci
deaktivirani, pali se lampica
(A-sl.
77). Mogu se deaktivirati u meniju
Setup na displeju.
102)
76F1D012677F1D0153
88
BEZBEDNOST

Čeoni vazdušni jastuk na strani suvozača i sedišta za decu: PAŽNJA
78F1D0127
89

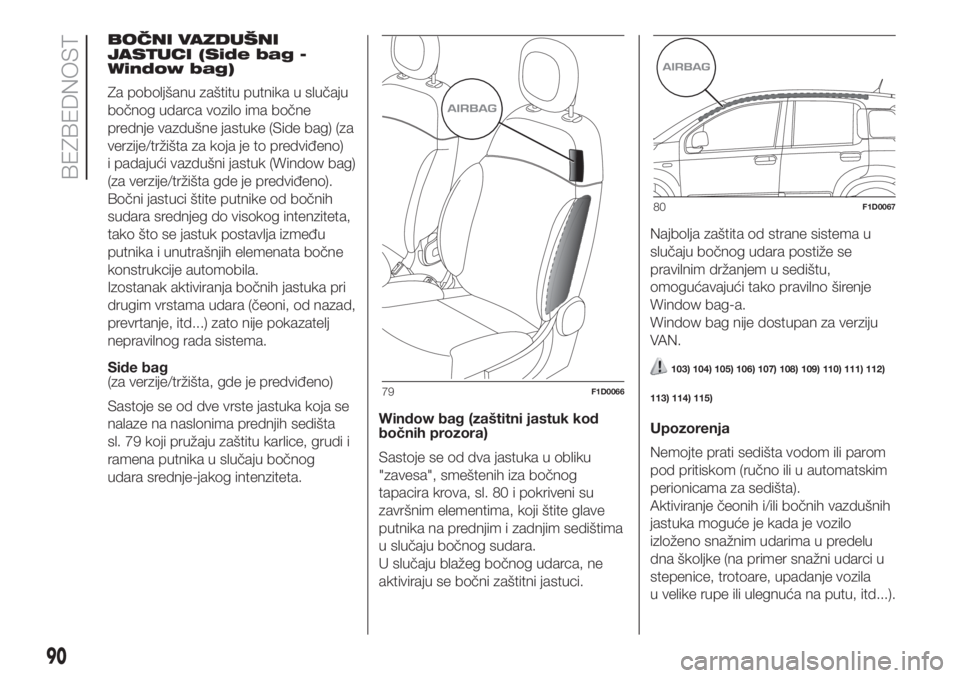

BOČNI VAZDUŠNI
JASTUCI (Side bag -
Window bag)
Za poboljšanu zaštitu putnika u slučaju
bočnog udarca vozilo ima bočne
prednje vazdušne jastuke (Side bag) (za
verzije/tržišta za koja je to predviđeno)
i padajući vazdušni jastuk (Window bag)
(za verzije/tržišta gde je predviđeno).
Bočni jastuci štite putnike od bočnih
sudara srednjeg do visokog intenziteta,
tako što se jastuk postavlja između
putnika i unutrašnjih elemenata bočne
konstrukcije automobila.
Izostanak aktiviranja bočnih jastuka pri
drugim vrstama udara (čeoni, od nazad,
prevrtanje, itd...) zato nije pokazatelj
nepravilnog rada sistema.
Side bag
(za verzije/tržišta, gde je predviđeno)
Sastoje se od dve vrste jastuka koja se
nalaze na naslonima prednjih sedišta
sl. 79 koji pružaju zaštitu karlice, grudi i
ramena putnika u slučaju bočnog
udara srednje-jakog intenziteta.Window bag (zaštitni jastuk kod
bočnih prozora)
Sastoje se od dva jastuka u obliku
"zavesa", smeštenih iza bočnog
tapacira krova, sl. 80 i pokriveni su
završnim elementima, koji štite glave
putnika na prednjim i zadnjim sedištima
u slučaju bočnog sudara.
U slučaju blažeg bočnog udarca, ne
aktiviraju se bočni zaštitni jastuci.Najbolja zaštita od strane sistema u
slučaju bočnog udara postiže se
pravilnim držanjem u sedištu,
omogućavajući tako pravilno širenje
Window bag-a.
Window bag nije dostupan za verziju
VAN.
103) 104) 105) 106) 107) 108) 109) 110) 111) 112)
113) 114) 115)
Upozorenja
Nemojte prati sedišta vodom ili parom
pod pritiskom (ručno ili u automatskim
perionicama za sedišta).
Aktiviranje čeonih i/ili bočnih vazdušnih
jastuka moguće je kada je vozilo
izloženo snažnim udarima u predelu
dna školjke (na primer snažni udarci u
stepenice, trotoare, upadanje vozila
u velike rupe ili ulegnuća na putu, itd...).
79F1D0066
80F1D0067
90
BEZBEDNOST

Aktiviranje vazdušnih jastuka oslobađa
malu količinu praha: ovo nije štetno i
ne ukazuje na početak požara. Prah
može iritirati kožu i oči: u tom slučaju
isperite neutralnim sapunom i vodom.
Sve intervencije kontrole, popravke i
zamene koje se odnose na vazdušne
jastuke treba da budu izvršene u
ovlašćenom servisu za vozila marke
Fiat.
U slučaju odlaganja vozila na otpad,
obratite se ovlašćenom servisu za vozila
marke Fiat za deaktivaciju zaštitnih
jastuka.
Aktiviranje predzatezača, čeonih
vazdušnih jastuka i vazdušnih jastuka
se određuje selektivno, na osnovu vrste
udarca. Izostanak aktiviranja jednog ili
više sistema, međutim, nije pokazatelj
neispravnosti sistema.
PAŽNJA
99)Nemojte stavljati nalepnice ili druge
predmete na volan, komandnu tablu u zoni
vazdušnog jastuka na strani suvozača, na
bočne obloge na strani krova i na sedišta.
Nikada ne stavljajte predmete na
komandnu tablu na strani suvozača (npr.
mobilni telefoni) jer bi mogli ometati
pravilno otvaranje vazdušnog jastuka na
strani suvozača i, pored toga, naneti teške
povrede putnicima u vozilu.100)Vozite uvek sa rukama na upravljaču
tako da u slučaju intervencije vazdušnog
jastuka on može da se naduva bez nailaska
na prepreke. Nemojte voziti sa telom
nagnutim napred, držite naslon u
uspravnom položaju i lepo se naslonite.
101)Kada je vazdušni jastuk na strani
suvozača aktivan NE postavljajte dečije
sedište na prednje jer se ono ugrađuje
suprotno od smera kretanja. U slučaju
udara, aktiviranje vazdušnog jastuka moglo
bi izazvati smrtne povrede deteta koje se
prevozi, nezavisno od težine udara. Zato,
uvek isključite vazdušni jastuk na strani
suvozača kada na prednje suvozačko
sedište montirate dečije sedište okrenuto
suprotno od smera kretanja. Pored ovoga,
suvozačko sedište mora biti podešeno u
krajnji zadnji položaj, kako bi se izbegli
eventualni kontakti dečijeg sedišta sa
komandnom tablom. Odmah po skidanju
dečijeg sedišta ponovo aktivirajte vazdušni
jastuk na strani suvozača.
102)Za deaktiviranje vazdušnih jastuka sa
menija instrument table pogledajte opis
u poglavlju „Poznavanje instrument table”
pod paragrafom „Meni Setup".
103)Nemojte vešati krute predmete na
kukice za garderobu i na rukohvate.
104)Nemojte oslanjati glavu, ruke ili laktove
na vrata, na prozore i u zoni window bag-a
da se ne biste povredili za vreme
naduvavanja zaštitnog jastuka.
105)Nemojte nikada izbacivati glavu, ruke
ili laktove van prozora.106)Ako se lampica
ne upali pri
okretanju kontakt brave u položaj MAR ili
ostane upaljena tokom vožnje, moguće
je da postoji nepravilnost sistema
zadržavanja; u tom slučaju moglo bi se
desiti da se vazdušni jastuci ili predzatezači
sigurnosnih pojaseva ne aktiviraju u slučaju
nezgode ili u ograničenom broju slučajeva,
da se aktiviraju greškom. Pre nego što
nastavite, obratite se ovlašćenom servisu
za vozila marke Fiat, radi trenutne kontrole
sistema.
107)U slučaju kvara "žute“ lampice
,
pali se lampicai isključuju se
pirotehnički zatezači vazdušnog jastuka
suvozača i bočnog vazdušnog jastuka. Sa
"crvenom" upaljenom lampicom, pre nego
što nastavite kontaktirajte Fiatovu servisnu
mrežu radi neodložne kontrole sistema
(pogledajte prethodno upozorenje).
108)Ukoliko je prisutan Side bag, nemojte
ponovo pokrivati naslon prednjih sedišta
presvlakama ili prekrivačima.
109)Nemojte putovati sa predmetima
položenim na stomak, ispred grudi, niti
između usana, na primer lula olovke itd. U
slučaju udara propraćenog intervencijom
vazdušnog jastuka mogli bi vam naneti
teške povrede.
110)Ako je vozilo bilo ukradeno ili izloženo
pokušaju krađe i vandalizmu ili poplavama
proverite sistem zaštitnih jastuka u
ovlašćenom servisu za vozila marke Fiat.
91

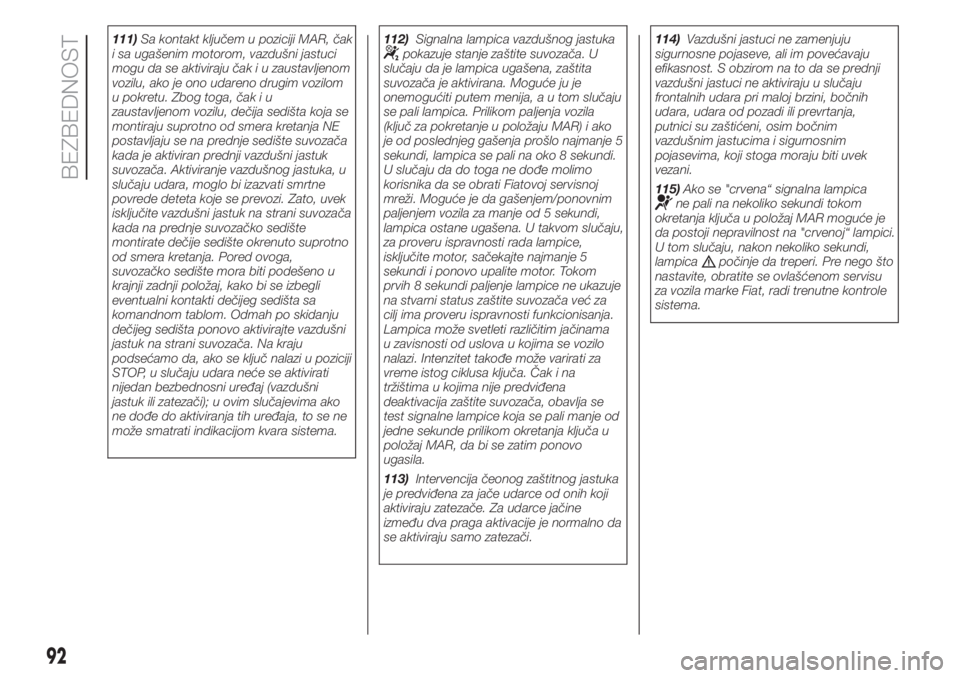

111)Sa kontakt ključem u poziciji MAR, čak
i sa ugašenim motorom, vazdušni jastuci
mogu da se aktiviraju čak i u zaustavljenom
vozilu, ako je ono udareno drugim vozilom
u pokretu. Zbog toga, čak i u
zaustavljenom vozilu, dečija sedišta koja se
montiraju suprotno od smera kretanja NE
postavljaju se na prednje sedište suvozača
kada je aktiviran prednji vazdušni jastuk
suvozača. Aktiviranje vazdušnog jastuka, u
slučaju udara, moglo bi izazvati smrtne
povrede deteta koje se prevozi. Zato, uvek
isključite vazdušni jastuk na strani suvozača
kada na prednje suvozačko sedište
montirate dečije sedište okrenuto suprotno
od smera kretanja. Pored ovoga,
suvozačko sedište mora biti podešeno u
krajnji zadnji položaj, kako bi se izbegli
eventualni kontakti dečijeg sedišta sa
komandnom tablom. Odmah po skidanju
dečijeg sedišta ponovo aktivirajte vazdušni
jastuk na strani suvozača. Na kraju
podsećamo da, ako se ključ nalazi u poziciji
STOP, u slučaju udara neće se aktivirati
nijedan bezbednosni uređaj (vazdušni
jastuk ili zatezači); u ovim slučajevima ako
ne dođe do aktiviranja tih uređaja, to se ne
može smatrati indikacijom kvara sistema.112)Signalna lampica vazdušnog jastukapokazuje stanje zaštite suvozača. U
slučaju da je lampica ugašena, zaštita
suvozača je aktivirana. Moguće ju je
onemogućiti putem menija, a u tom slučaju
se pali lampica. Prilikom paljenja vozila
(ključ za pokretanje u položaju MAR) i ako
je od poslednjeg gašenja prošlo najmanje 5
sekundi, lampica se pali na oko 8 sekundi.
U slučaju da do toga ne dođe molimo
korisnika da se obrati Fiatovoj servisnoj
mreži. Moguće je da gašenjem/ponovnim
paljenjem vozila za manje od 5 sekundi,
lampica ostane ugašena. U takvom slučaju,
za proveru ispravnosti rada lampice,
isključite motor, sačekajte najmanje 5
sekundi i ponovo upalite motor. Tokom
prvih 8 sekundi paljenje lampice ne ukazuje
na stvarni status zaštite suvozača već za
cilj ima proveru ispravnosti funkcionisanja.
Lampica može svetleti različitim jačinama
u zavisnosti od uslova u kojima se vozilo
nalazi. Intenzitet takođe može varirati za
vreme istog ciklusa ključa. Čak i na
tržištima u kojima nije predviđena
deaktivacija zaštite suvozača, obavlja se
test signalne lampice koja se pali manje od
jedne sekunde prilikom okretanja ključa u
položaj MAR, da bi se zatim ponovo
ugasila.
113)Intervencija čeonog zaštitnog jastuka
je predviđena za jače udarce od onih koji
aktiviraju zatezače. Za udarce jačine
između dva praga aktivacije je normalno da
se aktiviraju samo zatezači.114)Vazdušni jastuci ne zamenjuju
sigurnosne pojaseve, ali im povećavaju
efikasnost. S obzirom na to da se prednji
vazdušni jastuci ne aktiviraju u slučaju
frontalnih udara pri maloj brzini, bočnih
udara, udara od pozadi ili prevrtanja,
putnici su zaštićeni, osim bočnim
vazdušnim jastucima i sigurnosnim
pojasevima, koji stoga moraju biti uvek
vezani.
115)Ako se "crvena“ signalna lampica
ne pali na nekoliko sekundi tokom
okretanja ključa u položaj MAR moguće je
da postoji nepravilnost na "crvenoj“ lampici.
U tom slučaju, nakon nekoliko sekundi,
lampica
počinje da treperi. Pre nego što
nastavite, obratite se ovlašćenom servisu
za vozila marke Fiat, radi trenutne kontrole
sistema.
92
BEZBEDNOST

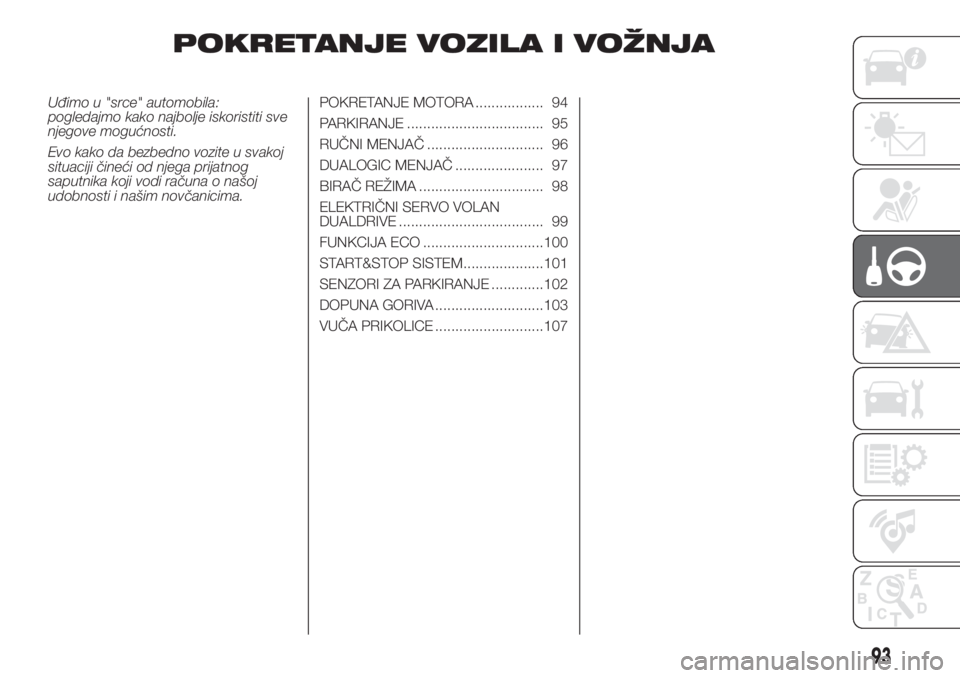

POKRETANJE VOZILA I VOŽNJA
Uđimo u "srce" automobila:
pogledajmo kako najbolje iskoristiti sve
njegove mogućnosti.
Evo kako da bezbedno vozite u svakoj
situaciji čineći od njega prijatnog
saputnika koji vodi računa o našoj
udobnosti i našim novčanicima.POKRETANJE MOTORA ................. 94
PARKIRANJE .................................. 95
RUČNI MENJAČ ............................. 96
DUALOGIC MENJAČ ...................... 97
BIRAČ REŽIMA ............................... 98
ELEKTRIČNI SERVO VOLAN
DUALDRIVE .................................... 99
FUNKCIJA ECO ..............................100
START&STOP SISTEM....................101
SENZORI ZA PARKIRANJE .............102
DOPUNA GORIVA ...........................103
VUČA PRIKOLICE ...........................107
93

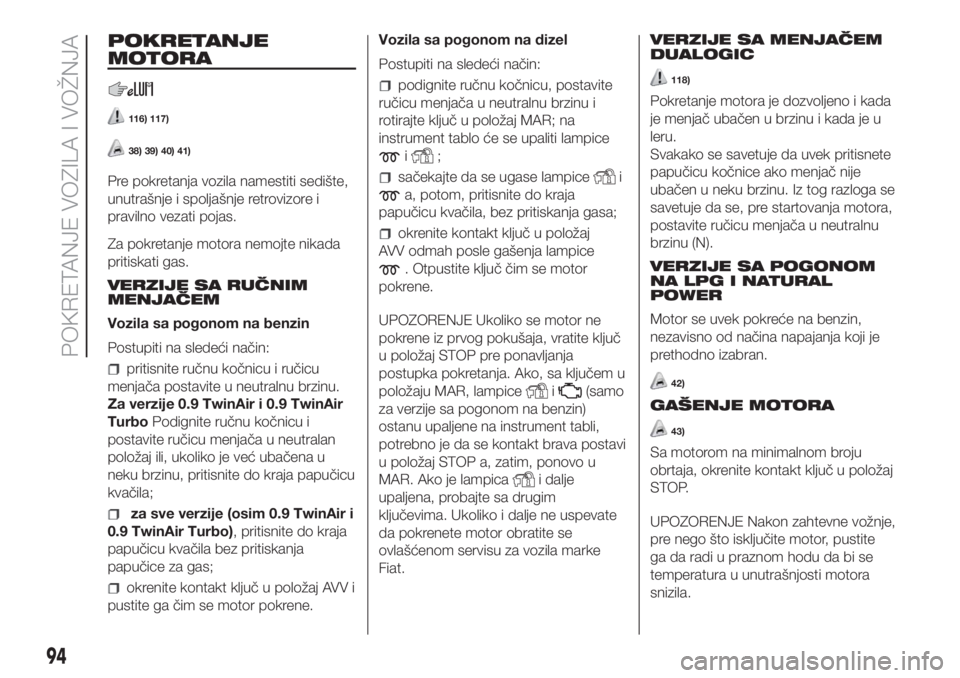

POKRETANJE
MOTORA
116) 117)
38) 39) 40) 41)
Pre pokretanja vozila namestiti sedište,
unutrašnje i spoljašnje retrovizore i
pravilno vezati pojas.
Za pokretanje motora nemojte nikada
pritiskati gas.
VERZIJE SA RUČNIM
MENJAČEM
Vozila sa pogonom na benzin
Postupiti na sledeći način:
pritisnite ručnu kočnicu i ručicu
menjača postavite u neutralnu brzinu.
Za verzije 0.9 TwinAir i 0.9 TwinAir
TurboPodignite ručnu kočnicu i
postavite ručicu menjača u neutralan
položaj ili, ukoliko je već ubačena u
neku brzinu, pritisnite do kraja papučicu
kvačila;
za sve verzije (osim 0.9 TwinAir i
0.9 TwinAir Turbo), pritisnite do kraja
papučicu kvačila bez pritiskanja
papučice za gas;
okrenite kontakt ključ u položaj AVV i
pustite ga čim se motor pokrene.Vozila sa pogonom na dizel
Postupiti na sledeći način:
podignite ručnu kočnicu, postavite
ručicu menjača u neutralnu brzinu i
rotirajte ključ u položaj MAR; na
instrument tablo će se upaliti lampice
i;
sačekajte da se ugase lampicei
a, potom, pritisnite do kraja
papučicu kvačila, bez pritiskanja gasa;
okrenite kontakt ključ u položaj
AVV odmah posle gašenja lampice
. Otpustite ključ čim se motor
pokrene.
UPOZORENJE Ukoliko se motor ne
pokrene iz prvog pokušaja, vratite ključ
u položaj STOP pre ponavljanja
postupka pokretanja. Ako, sa ključem u
položaju MAR, lampice
i(samo
za verzije sa pogonom na benzin)
ostanu upaljene na instrument tabli,
potrebno je da se kontakt brava postavi
u položaj STOP a, zatim, ponovo u
MAR. Ako je lampica
i dalje
upaljena, probajte sa drugim
ključevima. Ukoliko i dalje ne uspevate
da pokrenete motor obratite se
ovlašćenom servisu za vozila marke
Fiat.VERZIJE SA MENJAČEM
DUALOGIC
118)
Pokretanje motora je dozvoljeno i kada
je menjač ubačen u brzinu i kada je u
leru.
Svakako se savetuje da uvek pritisnete
papučicu kočnice ako menjač nije
ubačen u neku brzinu. Iz tog razloga se
savetuje da se, pre startovanja motora,
postavite ručicu menjača u neutralnu
brzinu (N).
VERZIJE SA POGONOM
NA LPG I NATURAL
POWER
Motor se uvek pokreće na benzin,
nezavisno od načina napajanja koji je
prethodno izabran.
42)
GAŠENJE MOTORA
43)
Sa motorom na minimalnom broju
obrtaja, okrenite kontakt ključ u položaj
STOP.
UPOZORENJE Nakon zahtevne vožnje,
pre nego što isključite motor, pustite
ga da radi u praznom hodu da bi se
temperatura u unutrašnjosti motora
snizila.
94
POKRETANJE VOZILA I VOŽNJA
