2018 FIAT 500X Instrukcja obsługi (in Polish)

Lampka sygnalizacyjna Co oznacza
kolor żółtySYSTEM iTPMS
Awaria systemu iTPMS
W momencie zauważenia awarii w systemie iTPMS lampka sygnalizacyjna miga przez 75 sekund,
następnie świeci światłem stałym i wyświetlany jest komunikat ostrzegawczy. Sytuacja taka ma miejsce
również w przypadku, gdy zostanie zamontowane jedno lub kilka kół bez czujnika, dopóki nie zostaną
przywrócone początkowe warunki.
OSTRZEŻENIE Nie należy kontynuować podróży, gdy przebita jest jedna lub kilka opon, bowiem jazda
samochodem może być wówczas ryzykowna. Należy zatrzymać samochód, unikając gwałtownego
hamowania i skręcania. Wykonać natychmiastową naprawę za pomocą specjalnego zestawu do naprawy
opon (patrz sekcja „Zestaw Fix&Go automatic” w rozdziale „W razie awarii”) i zwrócić się możliwie jak
najszybciej do ASO marki Fiat.
Niewystarczające ciśnienie w oponach
Lampka sygnalizacyjna zaświeca się, wraz z komunikatem widniejącym na wyświetlaczu, aby
zasygnalizować, że ciśnienie w oponach jest poniżej wartości zalecanej i/lub że następuje powolny spadek
ciśnienia. W tego typu sytuacjach może nie być zapewniona odpowiednia trwałość opony i optymalne
zużycie paliwa.
W każdej sytuacji, w której na wyświetlaczu pojawia się specjalny komunikat, należy OBOWIĄZKOWO
zapoznać się z opisem w sekcji „Koła” w rozdziale „Dane techniczne”, postępując ściśle zgodnie z treścią
instrukcji.
Po przywróceniu normalnych warunków użytkowania samochodu należy wykonać procedurę
zresetowania.
OSTRZEŻENIE Nie należy kontynuować jazdy przy jednej lub kilku przebitych oponach, ponieważ
prowadzenie samochodu jest niebezpieczne. Należy zatrzymać samochód, unikając gwałtownego
hamowania i skręcania.
kolor żółtyAWARIA SYSTEMU ABS
Lampka ta zaświeca się, gdy system ABS jest niesprawny. W takim przypadku układ hamulcowy pozostaje
niezmiennie sprawny, ale system ABS nie jest w stanie zapewnić odpowiednich osiągów. Należy zachować
ostrożność i zwrócić się możliwie jak najszybciej do ASO marki Fiat.
63

Lampka sygnalizacyjna Co oznacza

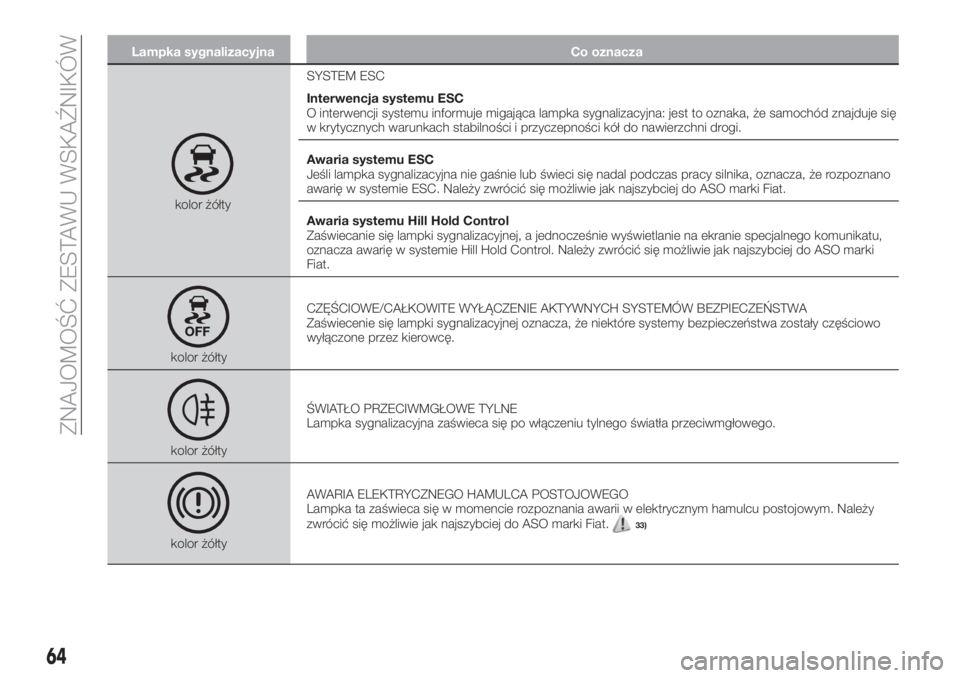

kolor żółtySYSTEM ESC
Interwencja systemu ESC
O interwencji systemu informuje migająca lampka sygnalizacyjna: jest to oznaka, że samochód znajduje się
w krytycznych warunkach stabilności i przyczepności kół do nawierzchni drogi.
Awaria systemu ESC
Jeśli lampka sygnalizacyjna nie gaśnie lub świeci się nadal podczas pracy silnika, oznacza, że rozpoznano
awarię w systemie ESC. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
Awaria systemu Hill Hold Control
Zaświecanie się lampki sygnalizacyjnej, a jednocześnie wyświetlanie na ekranie specjalnego komunikatu,
oznacza awarię w systemie Hill Hold Control. Należy zwrócić się możliwie jak najszybciej do ASO marki
Fiat.
kolor żółtyCZĘŚCIOWE/CAŁKOWITE WYŁĄCZENIE AKTYWNYCH SYSTEMÓW BEZPIECZEŃSTWA
Zaświecenie się lampki sygnalizacyjnej oznacza, że niektóre systemy bezpieczeństwa zostały częściowo
wyłączone przez kierowcę.
kolor żółtyŚWIATŁO PRZECIWMGŁOWE TYLNE
Lampka sygnalizacyjna zaświeca się po włączeniu tylnego światła przeciwmgłowego.
kolor żółtyAWARIA ELEKTRYCZNEGO HAMULCA POSTOJOWEGO
Lampka ta zaświeca się w momencie rozpoznania awarii w elektrycznym hamulcu postojowym. Należy
zwrócić się możliwie jak najszybciej do ASO marki Fiat.
33)
64
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampka sygnalizacyjna Co oznacza

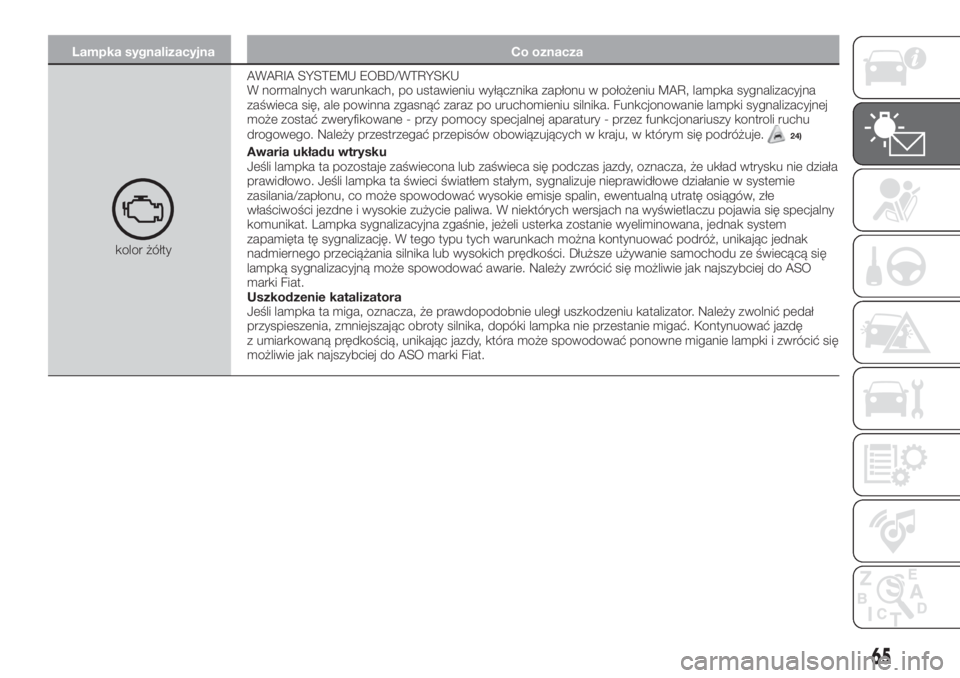

kolor żółtyAWARIA SYSTEMU EOBD/WTRYSKU
W normalnych warunkach, po ustawieniu wyłącznika zapłonu w położeniu MAR, lampka sygnalizacyjna
zaświeca się, ale powinna zgasnąć zaraz po uruchomieniu silnika. Funkcjonowanie lampki sygnalizacyjnej
może zostać zweryfikowane - przy pomocy specjalnej aparatury - przez funkcjonariuszy kontroli ruchu
drogowego. Należy przestrzegać przepisów obowiązujących w kraju, w którym się podróżuje.
24)
Awaria układu wtrysku
Jeśli lampka ta pozostaje zaświecona lub zaświeca się podczas jazdy, oznacza, że układ wtrysku nie działa
prawidłowo. Jeśli lampka ta świeci światłem stałym, sygnalizuje nieprawidłowe działanie w systemie
zasilania/zapłonu, co może spowodować wysokie emisje spalin, ewentualną utratę osiągów, złe
właściwości jezdne i wysokie zużycie paliwa. W niektórych wersjach na wyświetlaczu pojawia się specjalny
komunikat. Lampka sygnalizacyjna zgaśnie, jeżeli usterka zostanie wyeliminowana, jednak system
zapamięta tę sygnalizację. W tego typu tych warunkach można kontynuować podróż, unikając jednak
nadmiernego przeciążania silnika lub wysokich prędkości. Dłuższe używanie samochodu ze świecącą się
lampką sygnalizacyjną może spowodować awarie. Należy zwrócić się możliwie jak najszybciej do ASO
marki Fiat.
Uszkodzenie katalizatora
Jeśli lampka ta miga, oznacza, że prawdopodobnie uległ uszkodzeniu katalizator. Należy zwolnić pedał
przyspieszenia, zmniejszając obroty silnika, dopóki lampka nie przestanie migać. Kontynuować jazdę
z umiarkowaną prędkością, unikając jazdy, która może spowodować ponowne miganie lampki i zwrócić się
możliwie jak najszybciej do ASO marki Fiat.
65

Lampka sygnalizacyjna Co oznacza
kolor żółtySYSTEM LANE ASSIST
Lampka sygnalizacyjna zaświeca się w następujący sposób:
Lampka (koloru białego) świeci światłem stałym:oznacza, że system jest aktywny, ale nie rozpoznano linii
wyznaczających pas ruchu (linie pasa ruchu są koloru szarego).
Lampka (koloru żółto-pomarańczowego) miga:oznacza, że samochód zbliżył się do linii wyznaczającej pas
ruchu i najprawdopodobniej ją przekroczy.
Lampka (koloru zielonego) świeci światłem stałym:oznacza, że system rozpoznał obie linie wyznaczające
pas ruchu. System będzie oddziaływał na kierownicę w razie nieumyślnego zamiaru przekroczenia linii pasa
ruchu.
kolor żółtyWSTĘPNE NAGRZEWANIE ŚWIEC ŻAROWYCH (wersje Diesel)
Po ustawieniu wyłącznika zapłonu w położeniu MAR lampka sygnalizacyjna zaświeca się i gaśnie, gdy
świece żarowe osiągną wstępnie określoną temperaturę. Włączenie silnika możliwe jest natychmiast po
zgaśnięciu lampki sygnalizacyjnej.
OSTRZEŻENIE Jeżeli temperatura otoczenia jest umiarkowana lub wysoka, zaświecenie się tej lampki
sygnalizacyjnej może być niemal niedostrzegalne.
AWARIA WSTĘPNEGO NAGRZEWANIA ŚWIEC ŻAROWYCH (wersje Diesel)
Miganie tej lampki oznacza awarię w układzie wstępnego nagrzewania świec żarowych. W takim
przypadku należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
kolor żółtyFULL BRAKE CONTROL OFF
Lampka sygnalizacyjna zaświeca się w przypadku dezaktywacji przez kierowcę systemu Full Brake Control
lub w przypadku dezaktywacji automatycznej systemu wskutek tymczasowej jego awarii. Należy zwrócić
się możliwie jak najszybciej do ASO marki Fiat.
66
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

Lampka sygnalizacyjna Co oznacza
kolor żółtyREZERWA PALIWA/OGRANICZONY ZASIĘG
Lampka ta (lub ikona na wyświetlaczu) zaświeca się, gdy w zbiorniku pozostaje od 5 do 7 litrów paliwa.
25)
kolor żółtyREZERWA LPG
Lampka sygnalizacyjna zaświeca się, gdy pozostała ilość paliwa LPG w zbiorniku spada do poziomu
poniżej 1/5 pojemności zbiornika.
kolor zielonyŚWIATŁA POZYCYJNE I ŚWIATŁA MIJANIA
Lampka sygnalizacyjna zaświeca się w momencie włączenia świateł pozycyjnych lub świateł mijania.
Funkcja ta umożliwia pozostawienie świateł włączonych przez okres 30, 60 lub 90 sekund po ustawieniu
wyłącznika zapłonu w położeniu STOP (funkcja „Follow me”).
kolor zielonyAUTOMATYCZNE ŚWIATŁA DROGOWE
Lampka sygnalizacyjna zaświeca się po włączeniu automatycznych świateł drogowych.
kolor zielonyŚWIATŁA PRZECIWMGŁOWE PRZEDNIE
Lampka sygnalizacyjna zaświeca się po włączeniu przednich świateł przeciwmgłowych.
kolor zielonyKIERUNKOWSKAZ LEWY
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta w dół
lub - razem ze strzałką prawego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł awaryjnych.
67

Lampka sygnalizacyjna Co oznacza
kolor zielonyKIERUNKOWSKAZ PRAWY
Lampka sygnalizacyjna zaświeci się, gdy dźwignia sterująca kierunkowskazami zostanie przesunięta
w górę lub - razem ze strzałką lewego kierunkowskazu - gdy zostanie naciśnięty przycisk świateł
awaryjnych.
kolor zielonyINTERWENCJA SYSTEMU START&STOP
Symbol ten zaświeca się, aby poinformować, że silnik został wyłączony z powodu interwencji systemu
Start&Stop.
Aktywacja: symbol ten zaświeca się w przypadku aktywacji tego systemu; w tej sytuacji dioda
umieszczona na przycisku jest zgaszona.
Dezaktywacja: o dezaktywacji systemu Start&Stop świadczy widniejący na wyświetlaczu specjalny
komunikat; w tej sytuacji dioda na przycisku jest zaświecona.
kolor zielonyZASILANIE BENZYNĄ
Lampka sygnalizacyjna zaświeca się podczas jazdy w trybie zasilania benzyną.
kolor niebieskiŚWIATŁA DROGOWE
Lampka sygnalizacyjna zaświeca się po włączeniu świateł drogowych.
kolor białyCZUJNIK NATĘŻENIA OŚWIETLENIA
Mierzy natężenie oświetlenia we wnętrzu nadwozia i automatycznie reguluje jasność zestawu wskaźników.
68
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

SYMBOLE POJAWIAJĄCE SIĘ NA WYŚWIETLACZU
Symbol Co oznacza
kolor czerwonyNIEWYSTARCZAJĄCE CIŚNIENIE OLEJU SILNIKOWEGO
Symbol ten zaświeca się, jednocześnie na wyświetlaczu pojawia się komunikat, w przypadku
niewystarczającego ciśnienia oleju silnikowego.
26)
OSTRZEŻENIE Nie należy korzystać z samochodu, dopóki awaria nie zostanie usunięta. Zaświecenie się
tego symbolu nie wskazuje ilości oleju znajdującego się w silniku: kontrolę poziomu należy zawsze
wykonywać ręcznie.
kolor czerwonyAWARIA PODUSZKI POWIETRZNEJ
Zaświecenie się tego symbolu oznacza awarię układu poduszek powietrznych. Należy zwrócić się możliwie
jak najszybciej do ASO marki Fiat.
kolor czerwonyNIEDOKŁADNIE ZAMKNIĘTA POKRYWA KOMORY SILNIKA
Symbol ten zaświeca się, gdy pokrywa komory silnika nie jest dokładnie zamknięta. Należy prawidłowo
zamknąć pokrywę komory silnika.
kolor czerwonyNIEDOKŁADNIE ZAMKNIĘTA POKRYWA BAGAŻNIKA
Symbol ten zaświeca się, gdy pokrywa bagażnika nie jest dokładnie zamknięta. Należy zamknąć
prawidłowo pokrywę bagażnika.
kolor czerwonyAWARIA AUTOMATYCZNEJ SKRZYNI BIEGÓW AT9/AUTOMATYCZNEJ DWUSPRZĘGŁOWEJ SKRZYNI
BIEGÓW
Symbol ten zaświeca się w momencie rozpoznania awarii w automatycznej skrzyni biegów lub
w automatycznej skrzyni biegów z podwójnym sprzęgłem. Należy zwrócić się możliwie jak najszybciej do
ASO marki Fiat.27)
69

Symbol Co oznacza
kolor czerwonyAWARIA ALTERNATORA
Zaświecenie się tego symbolu przy włączonym silniku oznacza awarię alternatora. Należy zwrócić się
możliwie jak najszybciej do ASO marki Fiat.
kolor czerwonyNIEDOKŁADNIE ZAMKNIĘTE DRZWI
Symbol ten zaświeca się, gdy którekolwiek z drzwi nie są dokładnie zamknięte. Gdy samochód jest
w ruchu i otwarte są drzwi, emitowany jest sygnał akustyczny. Należy prawidłowo zamknąć drzwi.
kolor żółty
kolor żółtyAWARIA SYSTEMU FULL BRAKE CONTROL
Symbole te zaświecają się (jednocześnie na wyświetlaczu pojawia się komunikat) w razie awarii systemu
Full Brake Control. Należy zwrócić się możliwie jak najszybciej do ASO marki Fiat.
kolor żółtyAWARIA SYSTEMU LANE ASSIST
Symbol ten zaświeca się w przypadku trwałej awarii systemu LaneAssist. Należy zwrócić się możliwie jak
najszybciej do ASO marki Fiat.
70
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
