2018 FIAT 500X Instrukcja obsługi (in Polish)

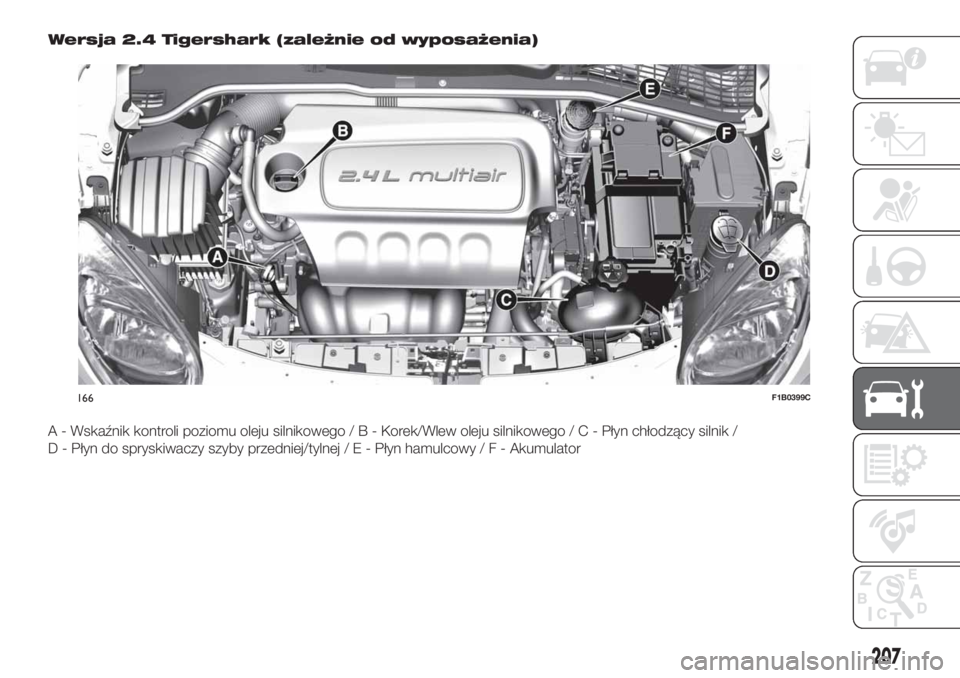

Wersja 2.4 Tigershark (zależnie od wyposażenia)
A - Wskaźnik kontroli poziomu oleju silnikowego/B-Korek/Wlew oleju silnikowego/C-Płyn chłodzący silnik /
D - Płyn do spryskiwaczy szyby przedniej/tylnej/E-Płyn hamulcowy/F-Akumulator
166F1B0399C
207

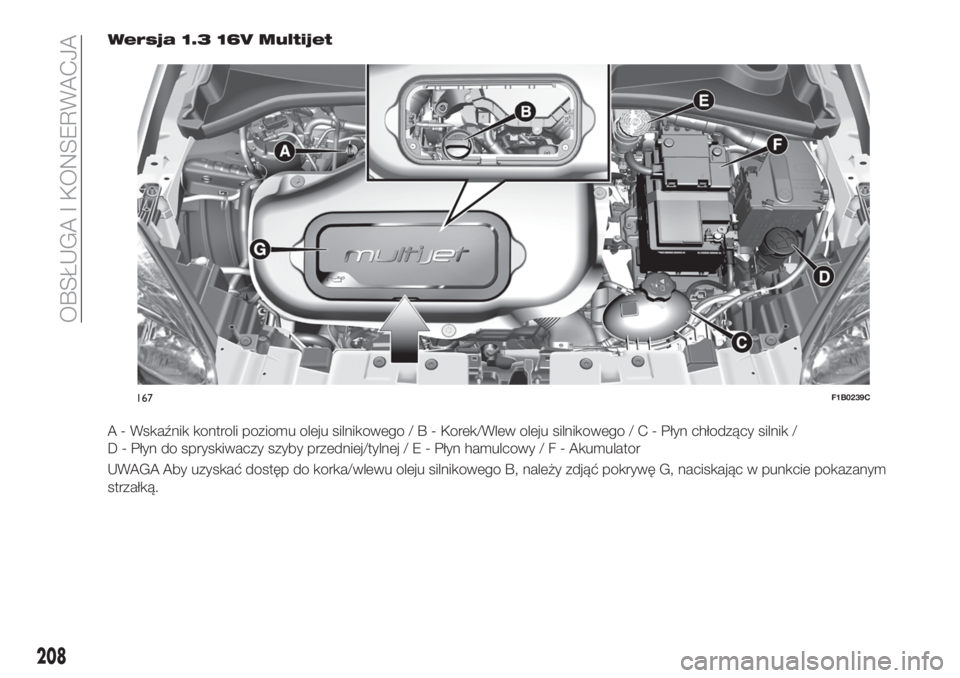

Wersja 1.3 16V Multijet
A - Wskaźnik kontroli poziomu oleju silnikowego/B-Korek/Wlew oleju silnikowego/C-Płyn chłodzący silnik /
D - Płyn do spryskiwaczy szyby przedniej/tylnej/E-Płyn hamulcowy/F-Akumulator
UWAGA Aby uzyskać dostęp do korka/wlewu oleju silnikowego B, należy zdjąć pokrywę G, naciskając w punkcie pokazanym
strzałką.
167F1B0239C
208
OBSŁUGA I KONSERWACJA

Wersja 1.6 16V Multijet
A - Wskaźnik kontroli poziomu oleju silnikowego/B-Korek/Wlew oleju silnikowego/C-Płyn chłodzący silnik /
D - Płyn do spryskiwaczy szyby przedniej/tylnej/E-Płyn hamulcowy/F-Akumulator
168F1B0172C
209

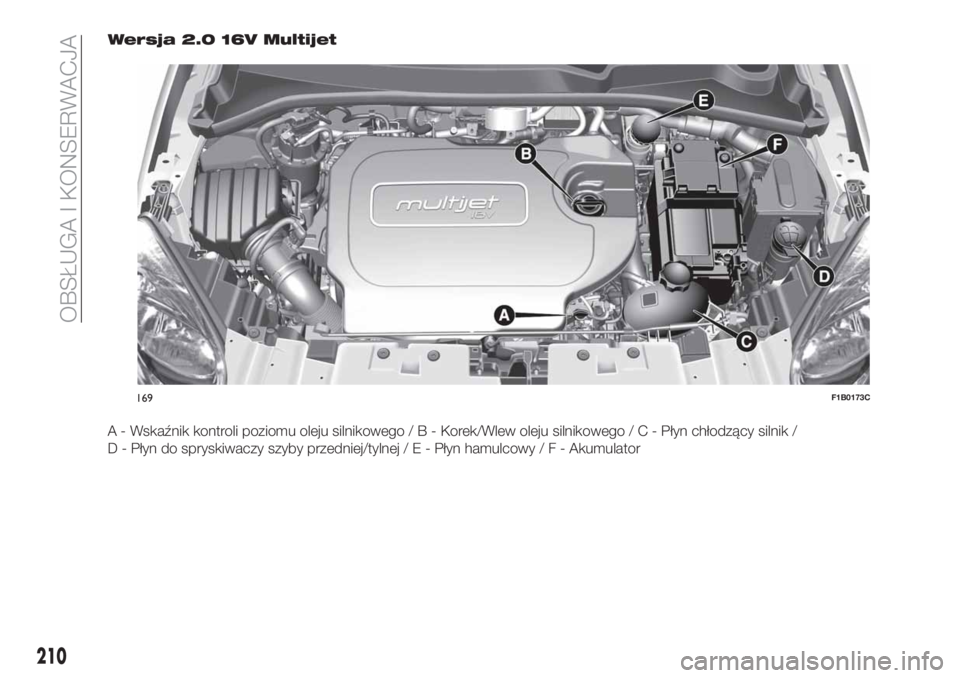

Wersja 2.0 16V Multijet
A - Wskaźnik kontroli poziomu oleju silnikowego/B-Korek/Wlew oleju silnikowego/C-Płyn chłodzący silnik /
D - Płyn do spryskiwaczy szyby przedniej/tylnej/E-Płyn hamulcowy/F-Akumulator
169F1B0173C
210
OBSŁUGA I KONSERWACJA

OLEJ SILNIKOWY
168)
86)
Sprawdzenie poziomu należy wykonać,
gdy samochód stoi na poziomym
podłożu, kilka minut (około 5) po
wyłączeniu silnika.
Sprawdzić, czy poziom oleju
silnikowego zawiera się pomiędzy
punktami MIN i MAX znajdującymi się
na wskaźniku kontrolnym A.
Jeżeli poziom oleju jest w pobliżu lub
poniżej punktu MIN, należy dolać oleju
przez wlew do napełniania B do
momentu osiągnięcia punktu
odniesienia MAX.
Wyjąć wskaźnik kontroli poziomu oleju
silnikowego A, wyczyścić go szmatką
niepozostawiającą śladów i włożyć
ponownie. Wyjąć ponownie
i sprawdzić, czy poziom oleju
silnikowego zawiera się pomiędzy
punktami odniesienia MIN i MAX
wytłoczonymi na wskaźniku.Zużycie oleju silnikowego
87)
3)
Orientacyjne maksymalne zużycie oleju
silnikowego wynosi 400 gramów na
1000 km. W pierwszym okresie
eksploatacji samochodu silnik jest
w fazie docierania, dlatego zużycie oleju
silnikowego powinno ustabilizować się
po przejechaniu pierwszych 5000 ÷
6000 km.
OSTRZEŻENIE Po uzupełnieniu lub
wymianie oleju, przed sprawdzeniem
poziomu, należy uruchomić silnik na
kilka sekund i odczekać kilka minut po
jego wyłączeniu.
PŁYN UKŁADU
CHŁODZENIA SILNIKA
169)
88)
Jeśli poziom jest niewystarczający,
należy odkręcić korek C zbiornika
i dolać płynu opisanego w rozdziale
„Dane techniczne”.
PŁYN DO
SPRYSKIWACZY SZYBY
PRZEDNIEJ/SZYBY
TYLNEJ
170) 171)
Jeśli poziom jest niewystarczający,
należy podnieść korek D zbiornika
i dolać płynu opisanego w rozdziale
„Dane techniczne”.
OSTRZEŻENIE Gdy poziom płynu jest
niski, układ spryskiwaczy reflektorów
(zależnie od wyposażenia), nie działa,
nawet jeśli nadal działają spryskiwacze
szyby przedniej/tylnej.
PŁYN HAMULCOWY
172) 173)
89)
Sprawdzić, czy płyn jest na poziomie
maksymalnym.
Jeśli poziom płynu w zbiorniku jest
niewystarczający, należy odkręcić korek
E i dolać płynu opisanego w rozdziale
„Dane techniczne”.
OSTRZEŻENIE Należy dokładnie
oczyścić korek zbiornika i powierzchnię
wokół niego. Przy otwieraniu korka
należy zwracać szczególną uwagę, aby
ewentualne zanieczyszczenia nie
przedostały się do zbiornika.
211

Przy uzupełnianiu należy używać
zawsze lejka zintegrowanego z filtrem
o siatce mniejszej lub równej 0,12 mm.
OSTRZEŻENIE Płyn hamulcowy
wchłania wilgoć. Jeżeli samochód
używany jest przeważnie na obszarach
o dużej wilgotności powietrza, płyn
musi być wymieniany częściej niż
wskazano w „Wykazie czynności
przeglądów okresowych”.
OLEJ SYSTEMU
STEROWANIA
AUTOMATYCZNĄ
SKRZYNIĄ BIEGÓW /
AUTOMATYCZNA
SKRZYNIĄ BIEGÓW
Z PODWÓJNYM
SPRZĘGŁEM
4)
Jeśli chodzi o sprawdzanie poziomu
oleju przekładniowego, należy zwracać
się wyłącznie do ASO marki Fiat.
AKUMULATOR
174) 175) 176)
90)
5)
Akumulator nie wymaga dolewania do
elektrolitu wody destylowanej.
Niemniej jednak wymagana jest
okresowa kontrola ze strony ASO markiFiat w celu zapewnienia odpowiedniej
wydajności akumulatora.
Wymiana akumulatora
W razie konieczności akumulator należy
wymienić na inny, oryginalny, o takich
samych parametrach. Jeśli chodzi
o konserwację akumulatora, należy
zapoznać się ze wskazówkami
przekazanymi przez jego producenta.
UŻYTECZNE ZALECENIA
DOTYCZĄCE
PRZEDŁUŻENIA
TRWAŁOŚCI
AKUMULATORA
Użyteczne zalecenia dotyczące
przedłużenia trwałości akumulatora
W celu uniknięcia szybkiego
rozładowania akumulatora i w celu
przedłużenia jego trwałości należy
przestrzegać skrupulatnie
następujących zaleceń:
przy parkowaniu samochodu
sprawdzić, czy drzwi, pokrywy
i schowki są dokładnie zamknięte, aby
uniknąć pozostawienia wewnątrz
nadwozia zaświeconych lamp
sufitowych;
wyłączać lampy sufitowe: niemniej
w samochodzie przewidziano system
automatycznego wyłączania oświetlenia
wewnętrznego;
przy wyłączonym silniku nie
pozostawiać na dłuższy okres
włączonych urządzeń (np.
radioodtwarzacza, świateł awaryjnych
itp.);
przed jakąkolwiek interwencją
w zakresie instalacji elektrycznej
odłączyć zacisk z bieguna ujemnego
akumulatora.
Jeżeli po zakupie samochodu zamierza
się zainstalować akcesoria elektryczne
wymagające ciągłego zasilania
elektrycznego (np. alarm) lub akcesoria
obciążające bilans elektryczny, należy
zwrócić się do ASO marki Fiat, w której
specjaliści określą całkowity pobór
prądu elektrycznego.
91)
OSTRZEŻENIE W wyniku odłączenia
akumulatora układ kierowniczy wymaga
konfiguracji, co zostanie
zasygnalizowane przez zaświecenie się
lampki sygnalizacyjnej
w zestawie
wskaźników (lub symbolu na
wyświetlaczu). Aby wykonać tę
procedurę, wystarczy obrócić
kierownicą w krańcowe jej położenia
lub po prostu jechać prosto przez około
sto metrów.
212
OBSŁUGA I KONSERWACJA

OSTRZEŻENIE Akumulator
utrzymywany przez dłuższy okres
w stanie naładowania mniejszym niż
50% ulega zasiarczeniu, zmniejsza się
jego pojemność, a tym samym
zdolność do uruchomienia samochodu.
Ponadto akumulator jest bardziej
podatny na zamarznięcie (może to
wystąpić już przy –10°C). W przypadku
dłuższej nieaktywności samochodu
należy zapoznać się z opisem w sekcji
„Długie nieużytkowanie samochodu”
w rozdziale „Uruchamianie i jazda”.
UWAGA
166)Nie należy nigdy palić papierosów
podczas wykonywania operacji w komorze
silnika: mogą tam występować gazy lub
łatwopalne opary, istnieje ryzyko pożaru.
167)Gdy silnik jest gorący, należy
zachować szczególną ostrożność podczas
wykonywania prac w komorze silnika:
niebezpieczeństwo poparzeń.
168)W przypadku uzupełniania poziomu
oleju silnikowego, przed rozpoczęciem
odkręcania korka należy poczekać aż silnik
się schłodzi, w szczególności w przypadku
samochodów posiadających korek
aluminiowy (zależnie od wyposażenia).
UWAGA: niebezpieczeństwo poparzeń!169)Układ chłodzenia silnika jest układem
ciśnieniowym. W razie konieczności
wymiany korka należy zastąpić go jedynie
korkiem oryginalnym, ponieważ
skuteczność układu może ulec
pogorszeniu. Gdy silnik jest gorący, nie
należy odkręcać korka zbiornika
wyrównawczego: niebezpieczeństwo
poparzeń.
170)Nie należy podróżować z pustym
zbiornikiem płynu do spryskiwaczy:
działanie spryskiwaczy szyb jest bardzo
ważne, ponieważ poprawia widoczność.
Powtarzalne uruchamianie instalacji przy
braku płynu mogłoby uszkodzić lub
w szybkim czasie pogorszyć stan
niektórych części instalacji.
171)Niektóre dostępne na rynku dodatki
do spryskiwaczy szyb są łatwopalne:
w komorze silnika znajdują się elementy
gorące, które w kontakcie z nimi mogą
spowodować pożar.
172)Płyn hamulcowy jest trujący
i powoduje korozję. W razie
przypadkowego kontaktu z nim należy
przemyć natychmiast takie miejsca wodą
z mydłem neutralnym i dobrze spłukać.
W przypadku połknięcia należy zwrócić się
natychmiast do lekarza.
173)Symbol
, umieszczony na
zbiorniku, wskazuje na syntetyczne płyny
hamulcowe, w odróżnieniu od płynów typu
mineralnego. Użycie płynu mineralnego
spowoduje trwałe uszkodzenie specjalnych
gumowych uszczelek układu
hamulcowego.174)Elektrolit znajdujący się
w akumulatorze jest trujący i powoduje
korozję. Należy unikać kontaktu elektrolitu
ze skórą lub z oczami. Nie należy zbliżać się
do akumulatora z otwartym ogniem lub
źródłem iskrzenia: niebezpieczeństwo
wybuchu i pożaru.
175)Funkcjonowanie akumulatora przy
zbyt niskim poziomie elektrolitu może go
uszkodzić nieodwracalne oraz
spowodować wybuch.
176)Przy obsłudze akumulatora lub
przebywając w jego pobliżu należy chronić
zawsze oczy okularami ochronnymi.
OSTRZEŻENIE
85)Należy uważać, aby przy uzupełnianiu
poziomu płynów nie pomieszać ze sobą
różnych ich rodzajów: nie są one wzajemnie
kompatybilne! Wlanie niewłaściwego płynu
może poważnie uszkodzić samochód.
86)Poziom oleju nie może nigdy
przekraczać znaku MAX.
87)Nie należy uzupełniać olejem
o właściwościach innych niż te, jakie
posiada olej znajdujący się już w silniku.
88)Układ chłodzenia silnika wykorzystuje
płyn zapobiegający przed zamarzaniem
PARAFLU
UP. W razie konieczności
uzupełnienia poziomu należy zastosować
płyn tego samego typu. Płyn PARAFLU
UP
nie może być mieszany z żadnym innym
płynem. Jeżeli jednak tak się stanie, należy
sprawdzić zaistniałą sytuację, unikając
absolutnie uruchomienia silnika i zwrócić się
do ASO marki Fiat.
213

89)Należy uważać, aby płynem
hamulcowym, powodującym korozję, nie
polać elementów lakierowanych. Jeżeli tak
się stanie, należy natychmiast przemyć
takie miejsce wodą.
90)Jeżeli samochód ma pozostać przez
dłuższy czas w szczególnie zimnych
warunkach, należy wymontować
akumulator i przenieść go w ciepłe miejsce;
w przeciwnym razie istnieje ryzyko
zamarznięcia urządzenia.
91)Nieprawidłowe zamontowanie
akcesoriów elektrycznych i elektronicznych
może spowodować poważne uszkodzenie
samochodu. Jeżeli po zakupieniu
samochodu zamierzamy zainstalować
dodatkowe akcesoria (np. zabezpieczenie
przed kradzieżą, radiotelefon itp.), należy
zwrócić się do ASO marki Fiat, która
zasugeruje najbardziej odpowiednie
urządzenie, a także określi konieczność
użycia akumulatora o większej pojemności.
OSTRZEŻENIE
3)Zużyty olej silnikowy i wymieniony filtr
zawierają substancje szkodliwe dla
środowiska. W celu wymienienia oleju i filtra
oleju zalecamy zwrócić się do ASO marki
Fiat.
4)Zużyty olej skrzyni biegów zawiera
substancje szkodliwe dla środowiska.
W celu dokonania wymiany oleju należy
zwrócić się do ASO marki Fiat.
5)Akumulatory zawierają substancje
bardzo szkodliwe dla środowiska. W celu
dokonania wymiany akumulatora należy
zwrócić się do ASO marki Fiat.
ŁADOWANIE
AKUMULATORA
OSTRZEŻENIA
OSTRZEŻENIE Opis procedury
ładowania akumulatora przedstawiono
wyłącznie informacyjnie. W celu
wykonania tej czynności należy zwrócić
się do ASO marki Fiat.
OSTRZEŻENIE Przed odłączeniem od
akumulatora zasilania elektrycznego
należy poczekać co najmniej minutę od
ustawienia wyłącznika zapłonu
w położeniu STOP i od zamknięcia
drzwi po stronie kierowcy. Przy
późniejszym podłączaniu zasilania
elektrycznego do akumulatora należy
upewnić się, że wyłącznik zapłonu jest
w położeniu STOP i że drzwi po stronie
kierowcy są zamknięte.
OSTRZEŻENIE Akumulator zaleca się
ładować wolno prądem o niskim
natężeniu przez około 24 godziny.
Ładowanie akumulatora przez dłuższy
czas może spowodować jego
uszkodzenie.OSTRZEŻENIE Ważne jest, aby
przewody instalacji elektrycznej były
odpowiednio podłączone ponownie do
akumulatora, czyli przewód dodatni (+)
do zacisku dodatniego a przewód
ujemny (–) do zacisku ujemnego.
Zaciski akumulatora są oznaczone
symbolami plusa (+) w przypadku
zacisku dodatniego i minusa (–)
w przypadku zacisku ujemnego, a ich
symbole znajdują się na pokrywie
akumulatora. Ponadto zaciski
przewodów muszą być pozbawione
korozji i trwale umocowane do
biegunów. W przypadku stosowania
ładowarki typu „szybkiego” do
akumulatora zamontowanego
w samochodzie przed podłączeniem
ładowarki należy odłączyć oba
przewody akumulatora samochodu. Nie
należy stosować ładowarki typu
„szybkiego” do przekazania napięcia
rozruchowego.
WERSJA BEZ SYSTEMU
START&STOP
W celu naładowania akumulatora
należy:
odłączyć zacisk od bieguna
ujemnego akumulatora;
połączyć bieguny akumulatora
z przewodami ładowarki, przestrzegając
biegunowości;
włączyć ładowarkę;
214
OBSŁUGA I KONSERWACJA
