2018 FIAT 500X Instrukcja obsługi (in Polish)

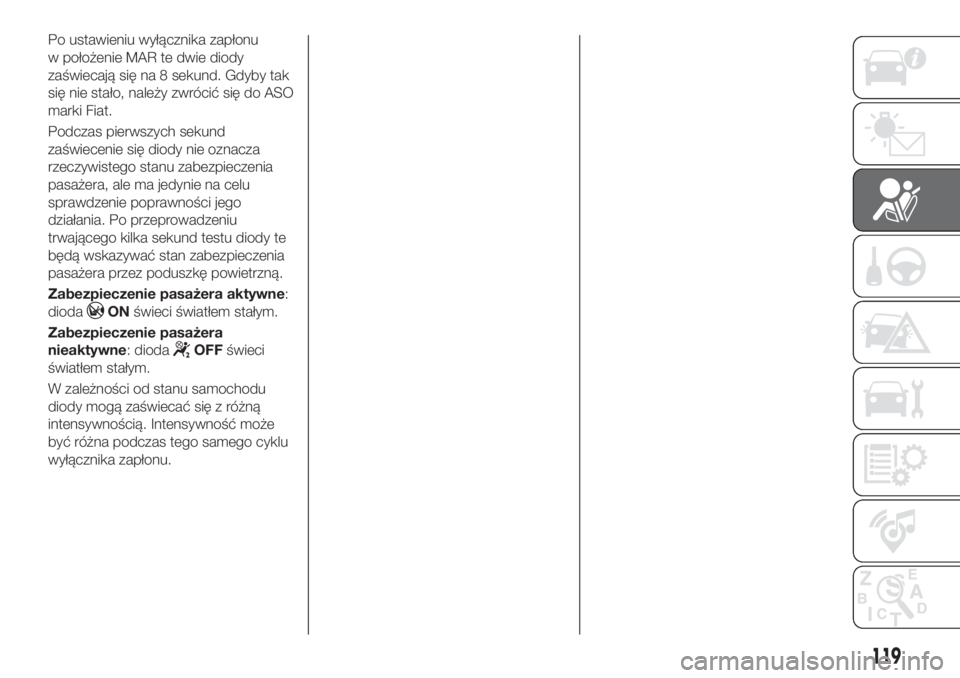

Po ustawieniu wyłącznika zapłonu
w położenie MAR te dwie diody
zaświecają się na 8 sekund. Gdyby tak
się nie stało, należy zwrócić się do ASO
marki Fiat.
Podczas pierwszych sekund
zaświecenie się diody nie oznacza
rzeczywistego stanu zabezpieczenia
pasażera, ale ma jedynie na celu
sprawdzenie poprawności jego
działania. Po przeprowadzeniu
trwającego kilka sekund testu diody te
będą wskazywać stan zabezpieczenia
pasażera przez poduszkę powietrzną.
Zabezpieczenie pasażera aktywne:
dioda
ONświeci światłem stałym.
Zabezpieczenie pasażera
nieaktywne: dioda
OFFświeci
światłem stałym.
W zależności od stanu samochodu
diody mogą zaświecać się z różną
intensywnością. Intensywność może
być różna podczas tego samego cyklu
wyłącznika zapłonu.
119

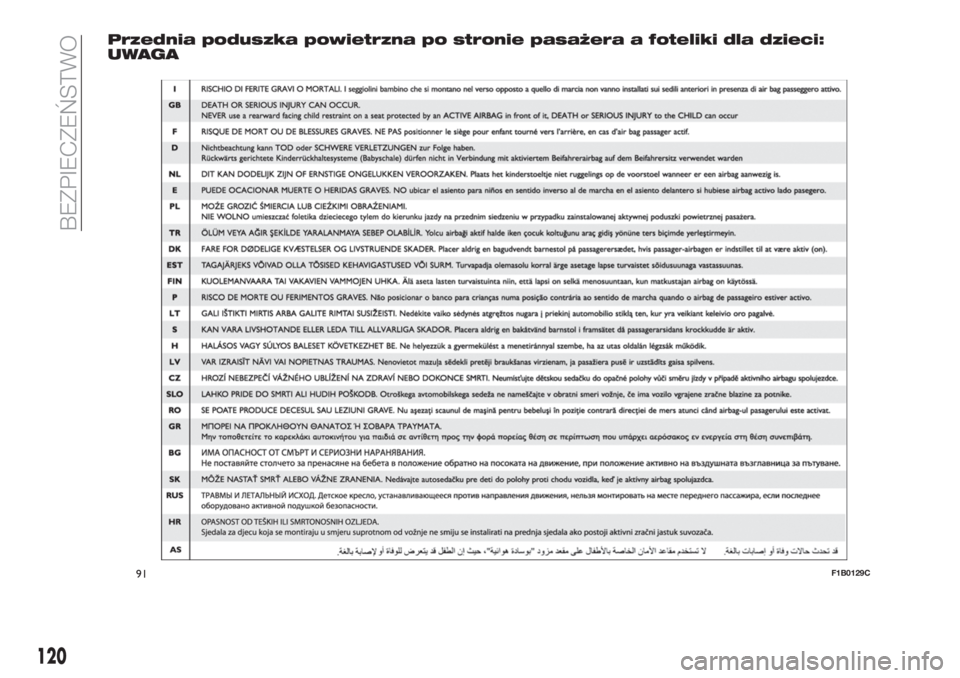

Przednia poduszka powietrzna po stronie pasażera a foteliki dla dzieci:
UWAGA
91F1B0129C
120
BEZPIECZEŃSTWO

PODUSZKI POWIETRZNE
BOCZNE
W celu zwiększenia ochrony pasażerów
w przypadku zderzenia bocznego
samochód wyposażony jest w przednie
boczne poduszki powietrzne (Side
bags) i kurtyny powietrzne (Window
bags).
Poduszki boczne (Side Bags)
Składają się z dwóch poduszek
umieszczonych w oparciach siedzeń
przednich rys. 92, które zabezpieczają
okolice miednicy, klatki piersiowej
i ramion pasażerów w przypadku
zderzenia bocznego o sile
średnio-wysokiej.
Oznaczone są etykietą „AIRBAG”
przyszytą po zewnętrznej stronie
siedzeń przednich.Kurtyny powietrzne (Window bags)
Składają się z dwóch poduszek typu
„kurtynowego”, umieszczonych za
poszyciami bocznymi dachu i pokrytych
odpowiednimi elementami
wykończeniowymi rys. 93.
Ich zadaniem jest ochrona głów
pasażerów miejsc przednich i tylnych
w przypadku zderzenia bocznego dzięki
dużej powierzchni poduszek po ich
wypełnieniu.
W przypadku zderzeń bocznych
o niskiej energii aktywacja bocznych
poduszek powietrznych nie jest
konieczna.
Najlepszą ochronę przez system
w przypadku zderzenia bocznego daje
prawidłowa pozycja na siedzeniu,
ponieważ umożliwia właściwe
rozłożenie się kurtyn powietrznych.
90) 91) 92) 93) 94) 95) 96) 97) 98) 99) 100) 101) 102) 103) 104)
105)
Ostrzeżenia
Nie należy myć siedzeń wodą lub parą
pod ciśnieniem (ręcznie lub w myjniach
automatycznych siedzeń).
Możliwe jest, że poduszki przednie i/lub
boczne uruchomią się, jeżeli samochód
zostanie mocno uderzony o spód
nadwozia (na przykład przy
gwałtownym uderzeniu o stopnie,
chodniki czy przy wpadnięciu
samochodu do dużej dziury lub
wgłębienia na drodze itp.).
Z napełniającej się poduszki powietrznej
wydobywa się niewielka ilość pyłu: nie
jest on szkodliwy dla zdrowia i nie
oznacza powstania pożaru. Pył może
podrażnić skórę oraz oczy: w takim
przypadku należy przemyć takie
miejsca mydłem neutralnym z wodą.
Wszelkiego typu interwencje kontrolne,
naprawy lub wymiany obejmujące
poduszki powietrzne, powinny być
wykonywane w ASO marki Fiat.
W przypadku złomowania samochodu
należy zwrócić się do ASO marki Fiat
w celu zdezaktywowania układu
poduszek powietrznych.
Aktywacja napinaczy pasów
bezpieczeństwa i poduszek
powietrznych uzależniona jest od
różnych czynników, w zależności od
typu zderzenia.
92F1B0130C
93F1B0131C
121

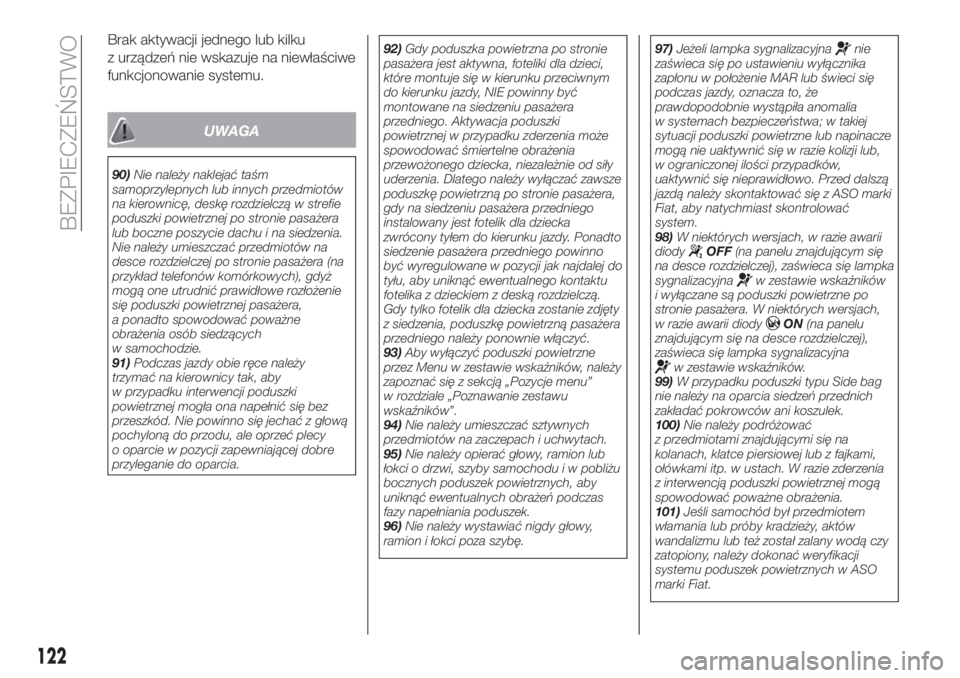

Brak aktywacji jednego lub kilku
z urządzeń nie wskazuje na niewłaściwe
funkcjonowanie systemu.
UWAGA
90)Nie należy naklejać taśm
samoprzylepnych lub innych przedmiotów
na kierownicę, deskę rozdzielczą w strefie
poduszki powietrznej po stronie pasażera
lub boczne poszycie dachu i na siedzenia.
Nie należy umieszczać przedmiotów na
desce rozdzielczej po stronie pasażera (na
przykład telefonów komórkowych), gdyż
mogą one utrudnić prawidłowe rozłożenie
się poduszki powietrznej pasażera,
a ponadto spowodować poważne
obrażenia osób siedzących
w samochodzie.
91)Podczas jazdy obie ręce należy
trzymać na kierownicy tak, aby
w przypadku interwencji poduszki
powietrznej mogła ona napełnić się bez
przeszkód. Nie powinno się jechać z głową
pochyloną do przodu, ale oprzeć plecy
o oparcie w pozycji zapewniającej dobre
przyleganie do oparcia.92)Gdy poduszka powietrzna po stronie
pasażera jest aktywna, foteliki dla dzieci,
które montuje się w kierunku przeciwnym
do kierunku jazdy, NIE powinny być
montowane na siedzeniu pasażera
przedniego. Aktywacja poduszki
powietrznej w przypadku zderzenia może
spowodować śmiertelne obrażenia
przewożonego dziecka, niezależnie od siły
uderzenia. Dlatego należy wyłączać zawsze
poduszkę powietrzną po stronie pasażera,
gdy na siedzeniu pasażera przedniego
instalowany jest fotelik dla dziecka
zwrócony tyłem do kierunku jazdy. Ponadto
siedzenie pasażera przedniego powinno
być wyregulowane w pozycji jak najdalej do
tyłu, aby uniknąć ewentualnego kontaktu
fotelika z dzieckiem z deską rozdzielczą.
Gdy tylko fotelik dla dziecka zostanie zdjęty
z siedzenia, poduszkę powietrzną pasażera
przedniego należy ponownie włączyć.
93)Aby wyłączyć poduszki powietrzne
przez Menu w zestawie wskaźników, należy
zapoznać się z sekcją „Pozycje menu”
w rozdziale „Poznawanie zestawu
wskaźników”.
94)Nie należy umieszczać sztywnych
przedmiotów na zaczepach i uchwytach.
95)Nie należy opierać głowy, ramion lub
łokci o drzwi, szyby samochodu i w pobliżu
bocznych poduszek powietrznych, aby
uniknąć ewentualnych obrażeń podczas
fazy napełniania poduszek.
96)Nie należy wystawiać nigdy głowy,
ramion i łokci poza szybę.97)Jeżeli lampka sygnalizacyjna
nie
zaświeca się po ustawieniu wyłącznika
zapłonu w położenie MAR lub świeci się
podczas jazdy, oznacza to, że
prawdopodobnie wystąpiła anomalia
w systemach bezpieczeństwa; w takiej
sytuacji poduszki powietrzne lub napinacze
mogą nie uaktywnić się w razie kolizji lub,
w ograniczonej ilości przypadków,
uaktywnić się nieprawidłowo. Przed dalszą
jazdą należy skontaktować się z ASO marki
Fiat, aby natychmiast skontrolować
system.
98)W niektórych wersjach, w razie awarii
diody
OFF(na panelu znajdującym się
na desce rozdzielczej), zaświeca się lampka
sygnalizacyjna
w zestawie wskaźników
i wyłączane są poduszki powietrzne po
stronie pasażera. W niektórych wersjach,
w razie awarii diody
ON(na panelu
znajdującym się na desce rozdzielczej),
zaświeca się lampka sygnalizacyjna
w zestawie wskaźników.
99)W przypadku poduszki typu Side bag
nie należy na oparcia siedzeń przednich
zakładać pokrowców ani koszulek.
100)Nie należy podróżować
z przedmiotami znajdującymi się na
kolanach, klatce piersiowej lub z fajkami,
ołówkami itp. w ustach. W razie zderzenia
z interwencją poduszki powietrznej mogą
spowodować poważne obrażenia.
101)Jeśli samochód był przedmiotem
włamania lub próby kradzieży, aktów
wandalizmu lub też został zalany wodą czy
zatopiony, należy dokonać weryfikacji
systemu poduszek powietrznych w ASO
marki Fiat.
122
BEZPIECZEŃSTWO

102)Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR i silnik jest
wyłączony, poduszki powietrzne mogą
uruchomić się również w sytuacji, kiedy
stojący samochód zostanie uderzony przez
inny poruszający się pojazd. W związku
z tym, nawet gdy samochód stoi, foteliki
dla dzieci montowane tyłem do kierunku
jazdy NIE powinny być instalowane na
siedzeniu pasażera przedniego, gdy
poduszka pasażera przedniego jest
aktywna. Aktywacja poduszki powietrznej
w przypadku zderzenia może spowodować
śmiertelne obrażenia przewożonego
dziecka. Dlatego należy wyłączać zawsze
poduszkę powietrzną po stronie pasażera,
gdy na siedzeniu pasażera przedniego
instalowany jest fotelik dla dziecka
zwrócony tyłem do kierunku jazdy. Ponadto
siedzenie pasażera przedniego powinno
być wyregulowane w pozycji jak najdalej do
tyłu, aby uniknąć ewentualnego kontaktu
fotelika z dzieckiem z deską rozdzielczą.
Gdy tylko fotelik dla dziecka zostanie zdjęty
z siedzenia, poduszkę powietrzną pasażera
przedniego należy ponownie włączyć.
Przypomina się, że w sytuacji, kiedy kluczyk
znajduje się w położeniu STOP, żadne
urządzenia bezpieczeństwa (poduszki
powietrzne lub napinacze pasów
bezpieczeństwa), w przypadku zderzenia
nie uaktywnią się; dlatego brak aktywacji
tych urządzeń w tego typu przypadkach nie
może być traktowany jako oznaka
niewłaściwego funkcjonowania systemu.103)O awarii lampki sygnalizacyjnejświadczy zaświecona na wyświetlaczu
w zestawie wskaźników ikona awarii
poduszki powietrznej i specjalny komunikat.
Nie następuje dezaktywacja ładunków
pirotechnicznych. Przed dalszą jazdą należy
skontaktować się z ASO marki Fiat, aby
natychmiast skontrolować system.
104)Interwencja przednich poduszek
powietrznych przewidziana jest dla zderzeń
o energii większej niż dla napinaczy pasów
bezpieczeństwa. W przypadku zderzenia
o energii mieszczącej się w przedziale tych
dwóch wartości progowych, uruchomią się
tylko napinacze pasów bezpieczeństwa, co
należy uważać za normalne.
105)Poduszka powietrzna nie zastępuje
pasa bezpieczeństwa, ale zwiększa jego
skuteczność. Ponadto z uwagi na fakt, iż
przednie poduszki powietrzne nie
interweniują w przypadku zderzeń
czołowych przy niskich prędkościach,
zderzeniach bocznych, zderzeniach tylnych
lub przewróceniu się samochodu,
w sytuacjach takich pasażerowie chronieni
są tylko pasami bezpieczeństwa, które
powinny być zawsze zapięte.
123

URUCHAMIANIE I JAZDA
Poznajmy go w każdym szczególe:
zobaczmy, jak najlepiej wykorzystać cały
jego potencjał.
Podajemy informacje o tym, jak
bezpiecznie prowadzić samochód
w każdej sytuacji, sprawiając, by stał się
on przyjaznym towarzyszem podróży,
dbającym o nasz komfort i zasób
portfela.URUCHAMIANIE SILNIKA.......125
NA POSTOJU..............126
ELEKTRYCZNY HAMULEC
POSTOJOWY (EPB)..........127
MANUALNA SKRZYNIA BIEGÓW . .130
AUTOMATYCZNA SKRZYNIA
BIEGÓW.................131
AUTOMATYCZNA SKRZYNIA
BIEGÓW Z PODWÓJNYM
SPRZĘGŁEM...............135
SYSTEM START&STOP........138
OGRANICZNIK PRĘDKOŚCI
(SPEED LIMITER)............140
ELEKTRONICZNY TEMPOMAT . . .141
ADAPTIVE CRUISE CONTROL
(ACC)....................142
MOOD SELECTOR/DRIVE MODE
(selektor trybu jazdy)..........148
SYSTEM PARK ASSIST........150
SYSTEM LANE ASSIST
(powiadomienie o przekroczeniu
pasa ruchu)................153
KAMERA TYLNA (REAR VIEW
CAMERA).................155
HOLOWANIE PRZYCZEPY......156
TANKOWANIE SAMOCHODU. . . .159
124
URUCHAMIANIE I JAZDA

URUCHAMIANIE
SILNIKA
Przed uruchomieniem samochodu
należy wyregulować siedzenie, lusterko
wsteczne wewnętrzne i lusterka
zewnętrzne oraz prawidłowo zapiąć pas
bezpieczeństwa.
W celu uruchomienia silnika nie należy
nigdy naciskać na pedał przyspieszenia.
W razie potrzeby na wyświetlaczu
mogą pojawiać się komunikaty
wskazujące procedurę uruchamiania
samochodu.
Wersje LPG
Uruchamianie silnika następuje zawsze
w trybie zasilania benzyną, niezależnie
od wybranego wcześniej trybu.
42)
PROCEDURA
URUCHAMIANIA SILNIKA
106) 107) 108) 109)
43) 44) 45) 46)
Wersje z manualną skrzynią biegów
Należy wykonać, co następuje:
włączyć elektryczny hamulec
postojowy i ustawić dźwignię zmiany
biegów w położeniu luzu;
ustawić wyłącznik zapłonu
w położeniu MAR. W wersjach Diesel
w zestawie wskaźników zaświeca się
lampka sygnalizacyjna
: poczekać
na zgaśnięcie lampki sygnalizacyjnej;
wcisnąć do oporu pedał sprzęgła,
bez naciskania pedału przyspieszenia;
ustawić wyłącznik zapłonu
w położeniu AVV i zwolnić go, gdy tylko
silnik zostanie uruchomiony;
jeśli silnik nie uruchomi się w ciągu
10 sekund, ustawić wyłącznik zapłonu
w położeniu STOP i poczekać
10-15 sekund przed powtórzeniem
manewru uruchamiania.
gdyby problem nadal miał miejsce
mimo powtórzenia manewru, należy
zwrócić się do ASO marki Fiat.
Wersje z automatyczną skrzynią
biegów
Należy wykonać, co następuje:
włączyć elektryczny hamulec
postojowy i ustawić dźwignię zmiany
biegów w położeniu P (Parking) lub N
(Luz);
wcisnąć do oporu pedał hamulca,
bez naciskania pedału przyspieszenia;
ustawić wyłącznik zapłonu
w położeniu AVV;
jeśli silnik nie uruchomi się, ustawić
wyłącznik zapłonu w położeniu STOP
i poczekać 10-15 sekund przed
powtórzeniem manewru uruchamiania;
gdyby problem nadal miał miejsce
mimo powtórzenia manewru, należy
zwrócić się do ASO marki Fiat.
BRAK URUCHOMIENIA
SILNIKA
Uruchamianie silnika w przypadku
rozładowanej lub wyczerpującej się
baterii w kluczyku elektronicznym
(Keyless Go)
Brak reakcji wyłącznika zapłonu na
naciskanie odnośnego przycisku może
oznaczać, że bateria w kluczyku
elektronicznym jest rozładowana lub
bliska wyczerpania się. System nie
rozpozna wówczas obecności kluczyka
elektronicznego w samochodzie
i wyświetli na ekranie specjalny
komunikat. Należy wówczas oprzeć
zaokrągloną końcówkę kluczyka
elektronicznego (po stronie przeciwnej
względem tej, z której znajduje się
wkładka metalowa kluczyka) o przycisk
wyłącznika zapłonu i wcisnąć przycisk
kluczykiem elektronicznym. W ten
sposób wyłącznik zapłonu zostanie
uaktywniony i możliwe będzie
uruchomienie silnika.
125

UWAGA
106)Nie należy usiłować włączać silnika
poprzez wlanie paliwa lub innego
łatwopalnego płynu do wlotu powietrza
przepustnicy: takie zachowanie może
spowodować uszkodzenia silnika oraz
obrażenia osób, które będą znajdowały się
wówczas w pobliżu niego.
107)Niebezpieczne jest działanie silnika
w pomieszczeniu zamkniętym. Silnik
zużywa tlen, a wydziela dwutlenek węgla,
tlenek węgla oraz inne gazy toksyczne.
108)Dopóki silnik nie jest uruchomiony,
serwohamulec nie działa, dlatego należy
wówczas wywrzeć o wiele większą niż
zwykle siłę przy naciskaniu na pedał
hamulca.
109)Należy unikać uruchamiania przez
pchanie, holowanie czy zjeżdżanie ze
wzniesienia. Może te spowodować
nieodwracalne uszkodzenie katalizatora.
OSTRZEŻENIE
42)Konieczne jest więc, aby w zbiorniku
benzyny zawsze znajdowała się rezerwa
paliwa wystarczająca, by zachować
integralność pompy benzyny i by
zagwarantować przełączenia tymczasowe
z trybu zasilania LPG na tryb zasilania
benzyną w momencie żądania lepszych
osiągów.43)Zaleca się, w pierwszym okresie
eksploatacji, czyli przez pierwsze 1600 km,
nie wymagać od samochodu
maksymalnych obciążeń (np. gwałtownie
przyspieszać, jechać zbyt długo
z maksymalnymi obrotami, ostro hamować
itp.).
44)Gdy silnik jest wyłączony, nie należy
pozostawiać wyłącznika zapłonu
w położeniu MAR, aby uniknąć
niepotrzebnego poboru prądu
i rozładowania akumulatora.
45)Naciskanie pedału przyspieszenia przed
wyłączeniem silnika nie służy niczemu,
powoduje jedynie niepotrzebne zużycie
paliwa, a w przypadku silników
z turbosprężarką jest szczególnie szkodliwe.
46)Miganie lampki sygnalizacyjnej
po
uruchomieniu silnika lub podczas
przedłużającego się uruchamiania oznacza
anomalię w systemie nagrzewania świec
żarowych. Jeśli silnik uruchomi się,
samochód można normalnie użytkować, ale
należy możliwie jak najszybciej zwrócić się
do ASO marki Fiat.
NA POSTOJU
Opuszczając samochód, należy zawsze
wyjmować kluczyk z wyłącznika
zapłonu.
W razie postoju i pozostawiania
samochodu należy:
włączyć bieg (1. na wzniesieniu lub
wsteczny na zjeździe) i pozostawić koła
skręcone;
wyłączyć silnik i włączyć elektryczny
hamulec postojowy.
Jeżeli samochód parkowany jest na
bardzo pochyłej drodze, zaleca się
także zablokować koła klinami lub
kamieniami.
W wersjach wyposażonych
w automatyczną skrzynię biegów lub
automatyczną dwusprzęgłową skrzynię
biegów przed zwolnieniem pedału
hamulca należy poczekać do momentu
pojawienia się na wyświetlaczu litery P.
OSTRZEŻENIE Nie należy NIGDY
opuszczać samochodu ze skrzynią
biegów na luzie (lub, w wersjach
wyposażonych w automatyczną
skrzynię biegów lub automatyczną
dwusprzęgłową skrzynię biegów, bez
ustawienia najpierw dźwigni zmiany
biegów w położeniu P).
126
URUCHAMIANIE I JAZDA
