2018 FIAT 500X Instrukcja obsługi (in Polish)

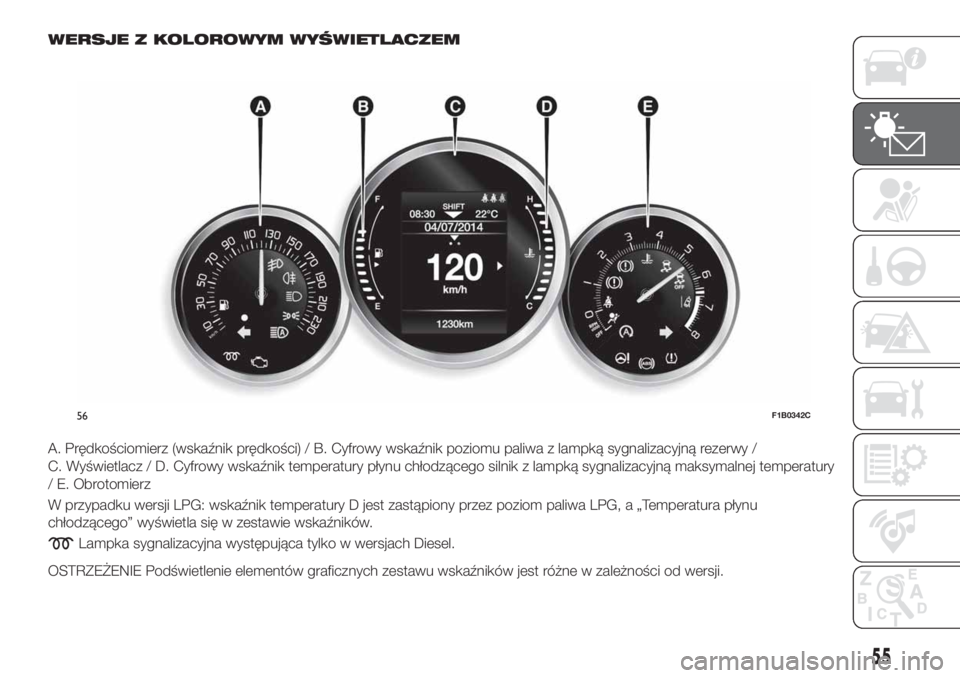

WERSJE Z KOLOROWYM WYŚWIETLACZEM
A. Prędkościomierz (wskaźnik prędkości) / B. Cyfrowy wskaźnik poziomu paliwa z lampką sygnalizacyjną rezerwy /
C. Wyświetlacz / D. Cyfrowy wskaźnik temperatury płynu chłodzącego silnik z lampką sygnalizacyjną maksymalnej temperatury
/ E. Obrotomierz
W przypadku wersji LPG: wskaźnik temperatury D jest zastąpiony przez poziom paliwa LPG, a „Temperatura płynu
chłodzącego” wyświetla się w zestawie wskaźników.
Lampka sygnalizacyjna występująca tylko w wersjach Diesel.
OSTRZEŻENIE Podświetlenie elementów graficznych zestawu wskaźników jest różne w zależności od wersji.
56F1B0342C
55

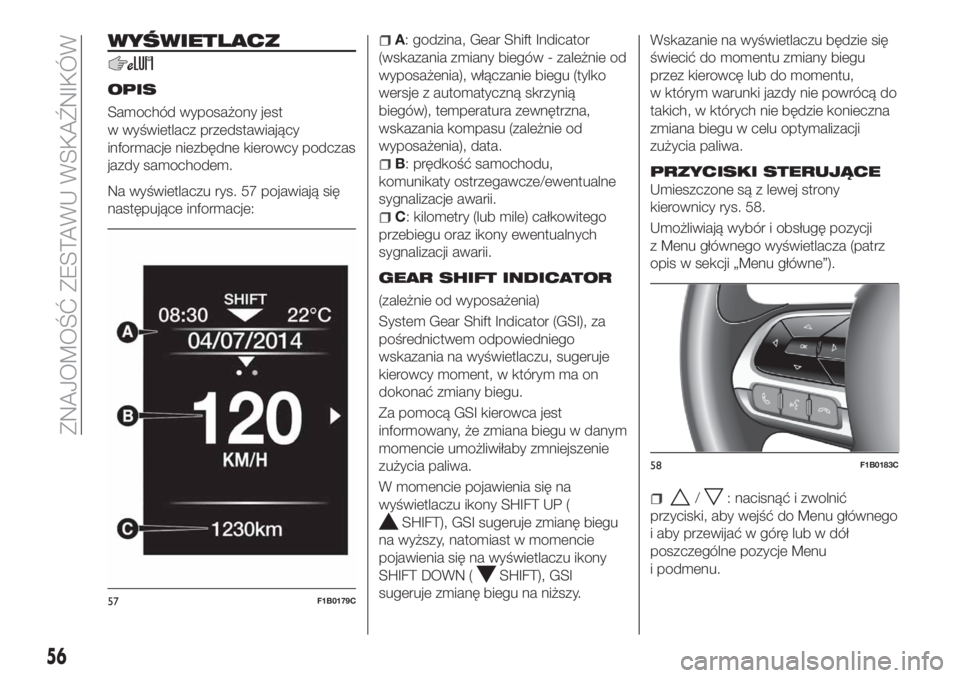

WYŚWIETLACZ
OPIS
Samochód wyposażony jest
w wyświetlacz przedstawiający
informacje niezbędne kierowcy podczas
jazdy samochodem.
Na wyświetlaczu rys. 57 pojawiają się
następujące informacje:
A: godzina, Gear Shift Indicator
(wskazania zmiany biegów - zależnie od
wyposażenia), włączanie biegu (tylko
wersje z automatyczną skrzynią
biegów), temperatura zewnętrzna,
wskazania kompasu (zależnie od
wyposażenia), data.
B: prędkość samochodu,
komunikaty ostrzegawcze/ewentualne
sygnalizacje awarii.
C: kilometry (lub mile) całkowitego
przebiegu oraz ikony ewentualnych
sygnalizacji awarii.
GEAR SHIFT INDICATOR
(zależnie od wyposażenia)
System Gear Shift Indicator (GSI), za
pośrednictwem odpowiedniego
wskazania na wyświetlaczu, sugeruje
kierowcy moment, w którym ma on
dokonać zmiany biegu.
Za pomocą GSI kierowca jest
informowany, że zmiana biegu w danym
momencie umożliwiłaby zmniejszenie
zużycia paliwa.
W momencie pojawienia się na
wyświetlaczu ikony SHIFT UP (
SHIFT), GSI sugeruje zmianę biegu
na wyższy, natomiast w momencie
pojawienia się na wyświetlaczu ikony
SHIFT DOWN (
SHIFT), GSI
sugeruje zmianę biegu na niższy.Wskazanie na wyświetlaczu będzie się
świecić do momentu zmiany biegu
przez kierowcę lub do momentu,
w którym warunki jazdy nie powrócą do
takich, w których nie będzie konieczna
zmiana biegu w celu optymalizacji
zużycia paliwa.
PRZYCISKI STERUJĄCE
Umieszczone są z lewej strony
kierownicy rys. 58.
Umożliwiają wybór i obsługę pozycji
z Menu głównego wyświetlacza (patrz
opis w sekcji „Menu główne”).
/: nacisnąć i zwolnić
przyciski, aby wejść do Menu głównego
i aby przewijać w górę lub w dół
poszczególne pozycje Menu
i podmenu.
57F1B0179C
58F1B0183C
56
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

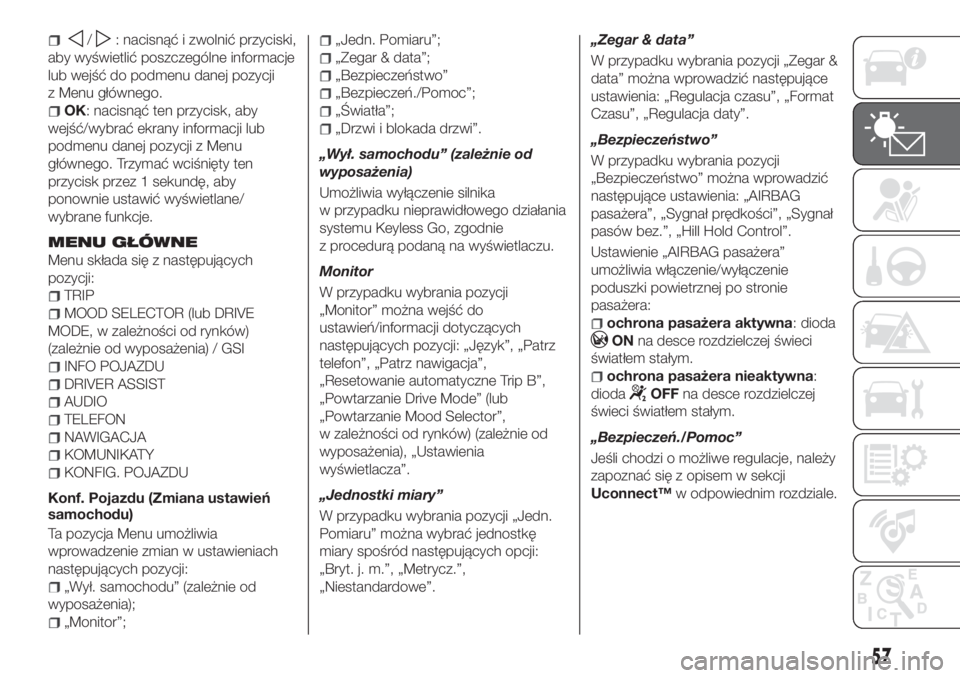

/: nacisnąć i zwolnić przyciski,
aby wyświetlić poszczególne informacje
lub wejść do podmenu danej pozycji
z Menu głównego.
OK: nacisnąć ten przycisk, aby
wejść/wybrać ekrany informacji lub
podmenu danej pozycji z Menu
głównego. Trzymać wciśnięty ten
przycisk przez 1 sekundę, aby
ponownie ustawić wyświetlane/
wybrane funkcje.
MENU GŁÓWNE
Menu składa się z następujących
pozycji:
TRIP
MOOD SELECTOR (lub DRIVE
MODE, w zależności od rynków)
(zależnie od wyposażenia) / GSI
INFO POJAZDU
DRIVER ASSIST
AUDIO
TELEFON
NAWIGACJA
KOMUNIKATY
KONFIG. POJAZDU
Konf. Pojazdu (Zmiana ustawień
samochodu)
Ta pozycja Menu umożliwia
wprowadzenie zmian w ustawieniach
następujących pozycji:
„Wył. samochodu” (zależnie od
wyposażenia);
„Monitor”;
„Jedn. Pomiaru”;
„Zegar & data”;
„Bezpieczeństwo”
„Bezpieczeń./Pomoc”;
„Światła”;
„Drzwi i blokada drzwi”.
„Wył. samochodu” (zależnie od
wyposażenia)
Umożliwia wyłączenie silnika
w przypadku nieprawidłowego działania
systemu Keyless Go, zgodnie
z procedurą podaną na wyświetlaczu.
Monitor
W przypadku wybrania pozycji
„Monitor” można wejść do
ustawień/informacji dotyczących
następujących pozycji: „Język”, „Patrz
telefon”, „Patrz nawigacja”,
„Resetowanie automatyczne Trip B”,
„Powtarzanie Drive Mode” (lub
„Powtarzanie Mood Selector”,
w zależności od rynków) (zależnie od
wyposażenia), „Ustawienia
wyświetlacza”.
„Jednostki miary”
W przypadku wybrania pozycji „Jedn.
Pomiaru” można wybrać jednostkę
miary spośród następujących opcji:
„Bryt. j. m.”, „Metrycz.”,
„Niestandardowe”.„Zegar & data”
W przypadku wybrania pozycji „Zegar &
data” można wprowadzić następujące
ustawienia: „Regulacja czasu”, „Format
Czasu”, „Regulacja daty”.
„Bezpieczeństwo”
W przypadku wybrania pozycji
„Bezpieczeństwo” można wprowadzić
następujące ustawienia: „AIRBAG
pasażera”, „Sygnał prędkości”, „Sygnał
pasów bez.”, „Hill Hold Control”.
Ustawienie „AIRBAG pasażera”
umożliwia włączenie/wyłączenie
poduszki powietrznej po stronie
pasażera:
ochrona pasażera aktywna: dioda
ONna desce rozdzielczej świeci
światłem stałym.
ochrona pasażera nieaktywna:
dioda
OFFna desce rozdzielczej
świeci światłem stałym.
„Bezpieczeń./Pomoc”
Jeśli chodzi o możliwe regulacje, należy
zapoznać się z opisem w sekcji
Uconnect™w odpowiednim rozdziale.
57

„Światła”
W przypadku wybrania pozycji „Światła”
można wprowadzić następujące
ustawienia: „Oświetl. wewn.”, „Czujnik
reflektorów”, „Follow me”, „Reflektory
przy otwieraniu”, „Auto. świat. drog.”,
„Światła dzienne”, „Światła narożne”.
„Drzwi i blokada drzwi”
W przypadku wybrania pozycji „Drzwi
i blok. drzwi” można wprowadzić
następujące ustawienia: „Autoclose”,
„Odblokow. drzwi wyjś.”, „Światła przy
zamyk.”, „Klakson zamykania”,
„Klakson zdalnie włącz.”, „Zdalne odbl.
drzwi”, „Odblokowanie drzwi” (wersje
z Keyless Entry), „Keyless Entry”.
UWAGA W przypadku występowania
systemuUconnect™niektóre pozycje
Menu wyświetlane są i sterowane za
pośrednictwem wyświetlacza tego
systemu, a nie wyświetlacza w zestawie
wskaźników (patrz opis w rozdziale
dotyczącym multimediów lub
w uzupełnieniu dostępnym online).TRIP COMPUTER
„Trip computer“ umożliwia wyświetlanie
- gdy wyłącznik zapłonu znajduje się
w położeniu MAR - wartości
dotyczących stanu funkcjonowania
samochodu.
Funkcja ta składa się z dwóch
oddzielnych trybów, nazywanych „Trip
A” i „Trip B”, w których monitorowane
są dane z „podróży całkowitej”
samochodu (trasy), w sposób
niezależny jeden od drugiego.
„Trip A” i „Trip B” umożliwiają
wyświetlanie następujących wartości:
Odległość przejechana
Średnie zużycie paliwa
Średnia prędkość
Czas podróży (czas jazdy)
W wersjach LPG wielkości „Zasięg”,
„Średnie zużycie paliwa” i „Chwilowe
zużycie paliwa” są dostępne zarówno
dla trybu zasilania benzyną, jak i dla
trybu zasilania LPG.W celu zresetowania tych wartości
należy nacisnąć i przytrzymać wciśnięty
przyciskOKrys. 59 na kierownicy.
Uwaga Wartości „Zasięg” i „Chwilowe
zużycie paliwa” nie można wyzerować.
59F1B0184C
58
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

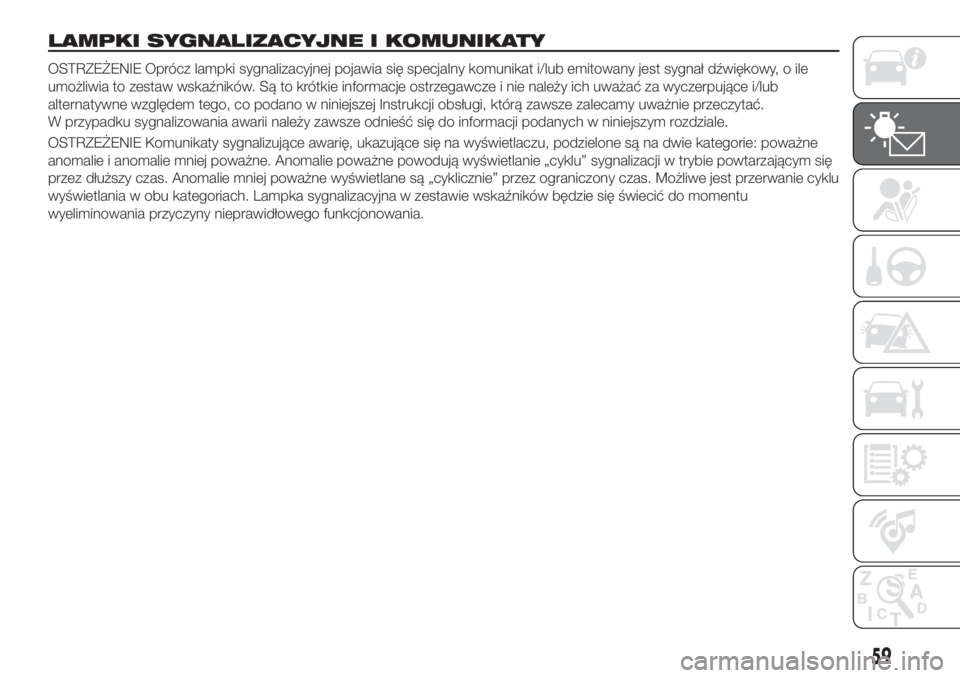

LAMPKI SYGNALIZACYJNE I KOMUNIKATY
OSTRZEŻENIE Oprócz lampki sygnalizacyjnej pojawia się specjalny komunikat i/lub emitowany jest sygnał dźwiękowy, o ile
umożliwia to zestaw wskaźników. Są to krótkie informacje ostrzegawcze i nie należy ich uważać za wyczerpujące i/lub
alternatywne względem tego, co podano w niniejszej Instrukcji obsługi, którą zawsze zalecamy uważnie przeczytać.
W przypadku sygnalizowania awarii należy zawsze odnieść się do informacji podanych w niniejszym rozdziale.
OSTRZEŻENIE Komunikaty sygnalizujące awarię, ukazujące się na wyświetlaczu, podzielone są na dwie kategorie: poważne
anomalie i anomalie mniej poważne. Anomalie poważne powodują wyświetlanie „cyklu” sygnalizacji w trybie powtarzającym się
przez dłuższy czas. Anomalie mniej poważne wyświetlane są „cyklicznie” przez ograniczony czas. Możliwe jest przerwanie cyklu
wyświetlania w obu kategoriach. Lampka sygnalizacyjna w zestawie wskaźników będzie się świecić do momentu
wyeliminowania przyczyny nieprawidłowego funkcjonowania.
59

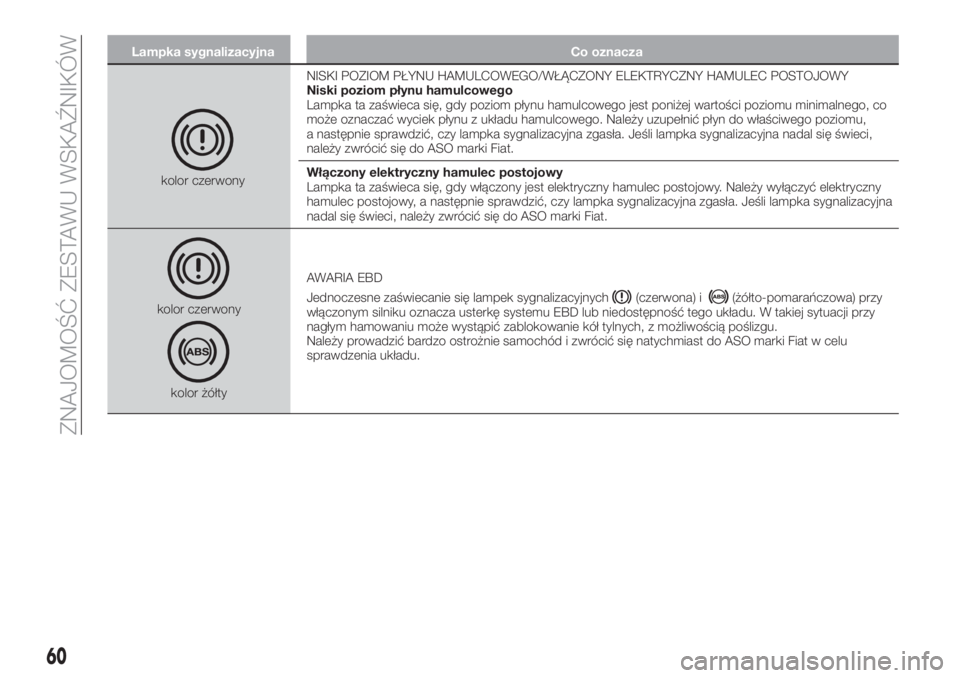

Lampka sygnalizacyjna Co oznacza
kolor czerwonyNISKI POZIOM PŁYNU HAMULCOWEGO/WŁĄCZONY ELEKTRYCZNY HAMULEC POSTOJOWY
Niski poziom płynu hamulcowego
Lampka ta zaświeca się, gdy poziom płynu hamulcowego jest poniżej wartości poziomu minimalnego, co
może oznaczać wyciek płynu z układu hamulcowego. Należy uzupełnić płyn do właściwego poziomu,
a następnie sprawdzić, czy lampka sygnalizacyjna zgasła. Jeśli lampka sygnalizacyjna nadal się świeci,
należy zwrócić się do ASO marki Fiat.
Włączony elektryczny hamulec postojowy
Lampka ta zaświeca się, gdy włączony jest elektryczny hamulec postojowy. Należy wyłączyć elektryczny
hamulec postojowy, a następnie sprawdzić, czy lampka sygnalizacyjna zgasła. Jeśli lampka sygnalizacyjna
nadal się świeci, należy zwrócić się do ASO marki Fiat.
kolor czerwony
kolor żółtyAWARIA EBD
Jednoczesne zaświecanie się lampek sygnalizacyjnych
(czerwona) i(żółto-pomarańczowa) przy
włączonym silniku oznacza usterkę systemu EBD lub niedostępność tego układu. W takiej sytuacji przy
nagłym hamowaniu może wystąpić zablokowanie kół tylnych, z możliwością poślizgu.
Należy prowadzić bardzo ostrożnie samochód i zwrócić się natychmiast do ASO marki Fiat w celu
sprawdzenia układu.
60
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW

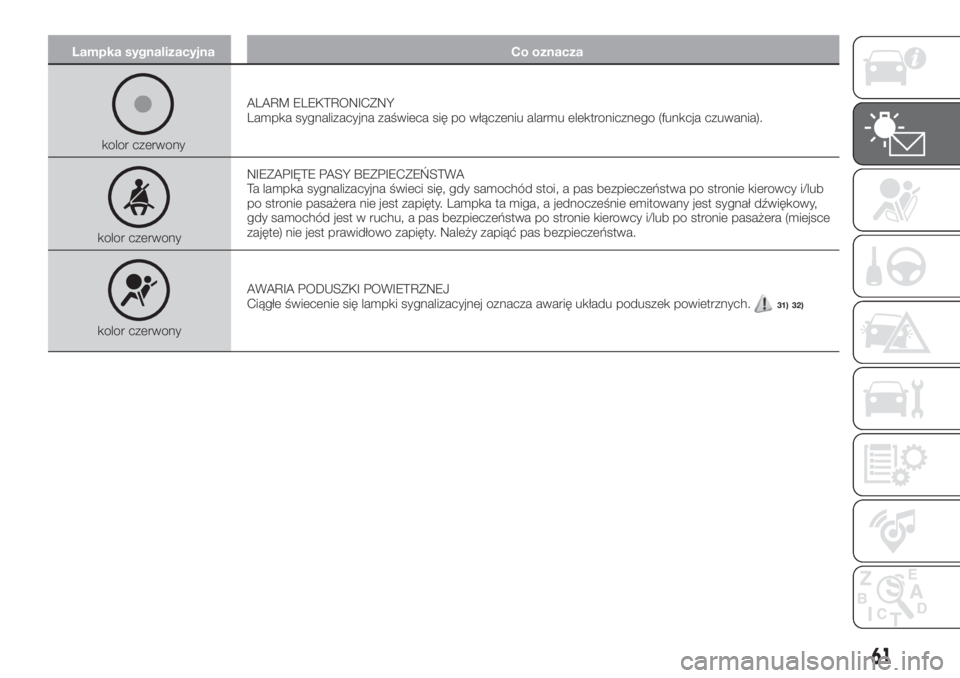

Lampka sygnalizacyjna Co oznacza
kolor czerwonyALARM ELEKTRONICZNY
Lampka sygnalizacyjna zaświeca się po włączeniu alarmu elektronicznego (funkcja czuwania).
kolor czerwonyNIEZAPIĘTE PASY BEZPIECZEŃSTWA
Ta lampka sygnalizacyjna świeci się, gdy samochód stoi, a pas bezpieczeństwa po stronie kierowcy i/lub
po stronie pasażera nie jest zapięty. Lampka ta miga, a jednocześnie emitowany jest sygnał dźwiękowy,
gdy samochód jest w ruchu, a pas bezpieczeństwa po stronie kierowcy i/lub po stronie pasażera (miejsce
zajęte) nie jest prawidłowo zapięty. Należy zapiąć pas bezpieczeństwa.
kolor czerwonyAWARIA PODUSZKI POWIETRZNEJ
Ciągłe świecenie się lampki sygnalizacyjnej oznacza awarię układu poduszek powietrznych.
31) 32)
61

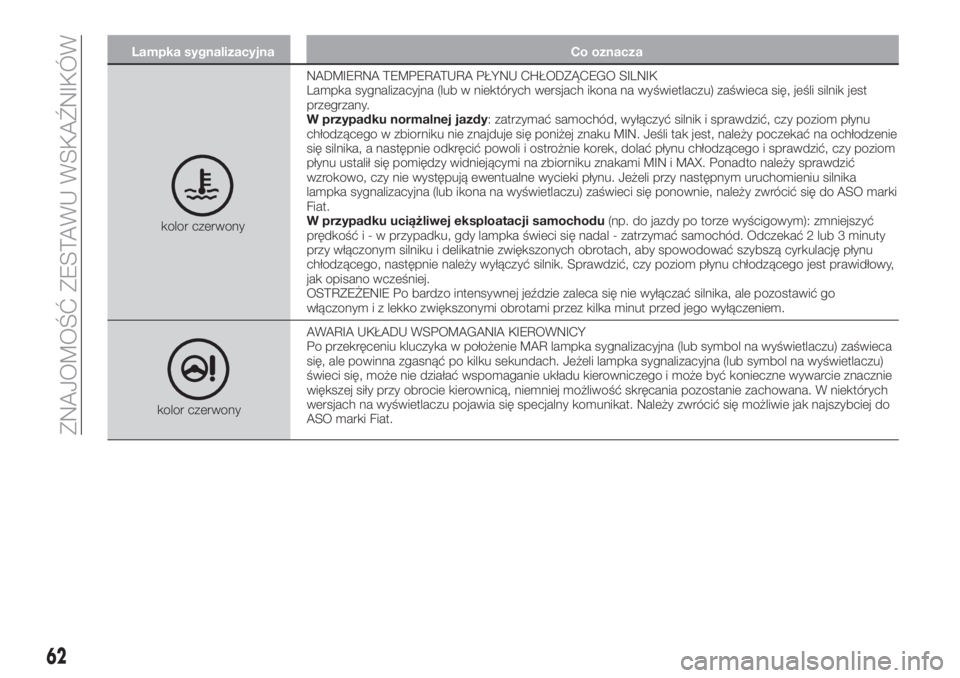

Lampka sygnalizacyjna Co oznacza
kolor czerwonyNADMIERNA TEMPERATURA PŁYNU CHŁODZĄCEGO SILNIK
Lampka sygnalizacyjna (lub w niektórych wersjach ikona na wyświetlaczu) zaświeca się, jeśli silnik jest
przegrzany.
W przypadku normalnej jazdy: zatrzymać samochód, wyłączyć silnik i sprawdzić, czy poziom płynu
chłodzącego w zbiorniku nie znajduje się poniżej znaku MIN. Jeśli tak jest, należy poczekać na ochłodzenie
się silnika, a następnie odkręcić powoli i ostrożnie korek, dolać płynu chłodzącego i sprawdzić, czy poziom
płynu ustalił się pomiędzy widniejącymi na zbiorniku znakami MIN i MAX. Ponadto należy sprawdzić
wzrokowo, czy nie występują ewentualne wycieki płynu. Jeżeli przy następnym uruchomieniu silnika
lampka sygnalizacyjna (lub ikona na wyświetlaczu) zaświeci się ponownie, należy zwrócić się do ASO marki
Fiat.
W przypadku uciążliwej eksploatacji samochodu(np. do jazdy po torze wyścigowym): zmniejszyć
prędkośći-wprzypadku, gdy lampka świeci się nadal - zatrzymać samochód. Odczekać 2 lub 3 minuty
przy włączonym silniku i delikatnie zwiększonych obrotach, aby spowodować szybszą cyrkulację płynu
chłodzącego, następnie należy wyłączyć silnik. Sprawdzić, czy poziom płynu chłodzącego jest prawidłowy,
jak opisano wcześniej.
OSTRZEŻENIE Po bardzo intensywnej jeździe zaleca się nie wyłączać silnika, ale pozostawić go
włączonym i z lekko zwiększonymi obrotami przez kilka minut przed jego wyłączeniem.
kolor czerwonyAWARIA UKŁADU WSPOMAGANIA KIEROWNICY
Po przekręceniu kluczyka w położenie MAR lampka sygnalizacyjna (lub symbol na wyświetlaczu) zaświeca
się, ale powinna zgasnąć po kilku sekundach. Jeżeli lampka sygnalizacyjna (lub symbol na wyświetlaczu)
świeci się, może nie działać wspomaganie układu kierowniczego i może być konieczne wywarcie znacznie
większej siły przy obrocie kierownicą, niemniej możliwość skręcania pozostanie zachowana. W niektórych
wersjach na wyświetlaczu pojawia się specjalny komunikat. Należy zwrócić się możliwie jak najszybciej do
ASO marki Fiat.
62
ZNAJOMOŚĆ ZESTAWU WSKAŹNIKÓW
