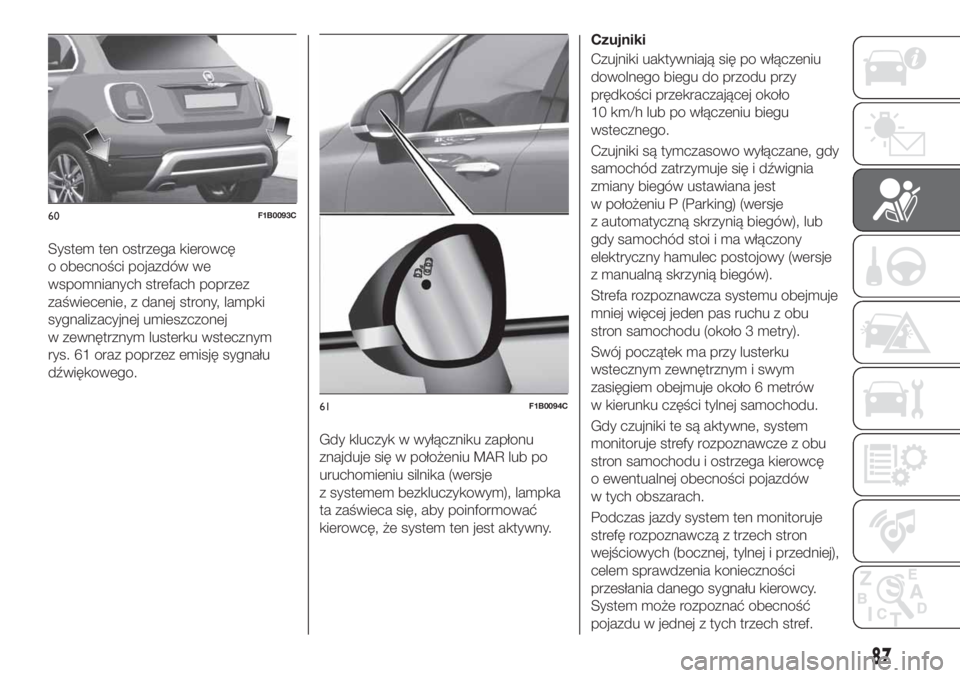

System ten ostrzega kierowcę
o obecności pojazdów we
wspomnianych strefach poprzez
zaświecenie, z danej strony, lampki
sygnalizacyjnej umieszczonej
w zewnętrznym lusterku wstecznym
rys. 61 oraz poprzez emisję sygnału
dźwiękowego.
Gdy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR lub po
uruchomieniu silnika (wersje
z systemem bezkluczykowym), lampka
ta zaświeca się, aby poinformować
kierowcę, że system ten jest aktywny.Czujniki
Czujniki uaktywniają się po włączeniu
dowolnego biegu do przodu przy
prędkości przekraczającej około
10 km/h lub po włączeniu biegu
wstecznego.
Czujniki są tymczasowo wyłączane, gdy
samochód zatrzymuje się i dźwignia
zmiany biegów ustawiana jest
w położeniu P (Parking) (wersje
z automatyczną skrzynią biegów), lub
gdy samochód stoi i ma włączony
elektryczny hamulec postojowy (wersje
z manualną skrzynią biegów).
Strefa rozpoznawcza systemu obejmuje
mniej więcej jeden pas ruchu z obu
stron samochodu (około 3 metry).
Swój początek ma przy lusterku
wstecznym zewnętrznym i swym
zasięgiem obejmuje około 6 metrów
w kierunku części tylnej samochodu.
Gdy czujniki te są aktywne, system
monitoruje strefy rozpoznawcze z obu
stron samochodu i ostrzega kierowcę
o ewentualnej obecności pojazdów
w tych obszarach.
Podczas jazdy system ten monitoruje
strefę rozpoznawczą z trzech stron
wejściowych (bocznej, tylnej i przedniej),
celem sprawdzenia konieczności
przesłania danego sygnału kierowcy.
System może rozpoznać obecność
pojazdu w jednej z tych trzech stref.
60F1B0093C
61F1B0094C
87

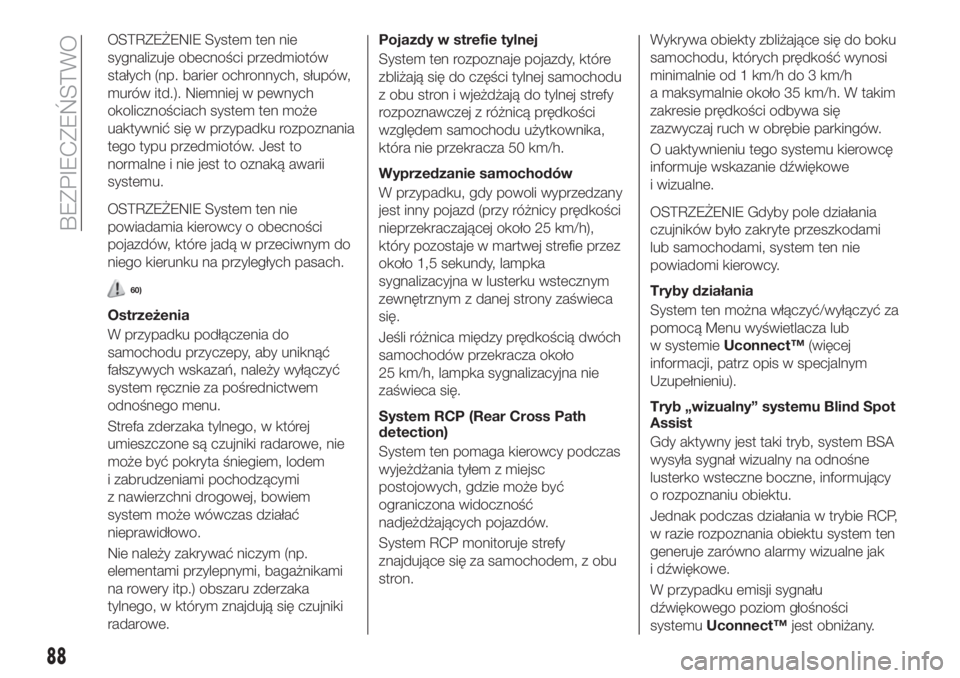

OSTRZEŻENIE System ten nie
sygnalizuje obecności przedmiotów
stałych (np. barier ochronnych, słupów,
murów itd.). Niemniej w pewnych
okolicznościach system ten może
uaktywnić się w przypadku rozpoznania
tego typu przedmiotów. Jest to
normalne i nie jest to oznaką awarii
systemu.
OSTRZEŻENIE System ten nie
powiadamia kierowcy o obecności
pojazdów, które jadą w przeciwnym do
niego kierunku na przyległych pasach.
60)
Ostrzeżenia
W przypadku podłączenia do
samochodu przyczepy, aby uniknąć
fałszywych wskazań, należy wyłączyć
system ręcznie za pośrednictwem
odnośnego menu.
Strefa zderzaka tylnego, w której
umieszczone są czujniki radarowe, nie
może być pokryta śniegiem, lodem
i zabrudzeniami pochodzącymi
z nawierzchni drogowej, bowiem
system może wówczas działać
nieprawidłowo.
Nie należy zakrywać niczym (np.
elementami przylepnymi, bagażnikami
na rowery itp.) obszaru zderzaka
tylnego, w którym znajdują się czujniki
radarowe.Pojazdy w strefie tylnej
System ten rozpoznaje pojazdy, które
zbliżają się do części tylnej samochodu
z obu stron i wjeżdżają do tylnej strefy
rozpoznawczej z różnicą prędkości
względem samochodu użytkownika,
która nie przekracza 50 km/h.
Wyprzedzanie samochodów
W przypadku, gdy powoli wyprzedzany
jest inny pojazd (przy różnicy prędkości
nieprzekraczającej około 25 km/h),
który pozostaje w martwej strefie przez
około 1,5 sekundy, lampka
sygnalizacyjna w lusterku wstecznym
zewnętrznym z danej strony zaświeca
się.
Jeśli różnica między prędkością dwóch
samochodów przekracza około
25 km/h, lampka sygnalizacyjna nie
zaświeca się.
System RCP (Rear Cross Path
detection)
System ten pomaga kierowcy podczas
wyjeżdżania tyłem z miejsc
postojowych, gdzie może być
ograniczona widoczność
nadjeżdżających pojazdów.
System RCP monitoruje strefy
znajdujące się za samochodem, z obu
stron.Wykrywa obiekty zbliżające się do boku
samochodu, których prędkość wynosi
minimalnie od 1 km/h do 3 km/h
a maksymalnie około 35 km/h. W takim
zakresie prędkości odbywa się
zazwyczaj ruch w obrębie parkingów.
O uaktywnieniu tego systemu kierowcę
informuje wskazanie dźwiękowe
i wizualne.
OSTRZEŻENIE Gdyby pole działania
czujników było zakryte przeszkodami
lub samochodami, system ten nie
powiadomi kierowcy.
Tryby działania
System ten można włączyć/wyłączyć za
pomocą Menu wyświetlacza lub
w systemieUconnect™(więcej
informacji, patrz opis w specjalnym
Uzupełnieniu).
Tryb „wizualny” systemu Blind Spot
Assist
Gdy aktywny jest taki tryb, system BSA
wysyła sygnał wizualny na odnośne
lusterko wsteczne boczne, informujący
o rozpoznaniu obiektu.
Jednak podczas działania w trybie RCP,
w razie rozpoznania obiektu system ten
generuje zarówno alarmy wizualne jak
i dźwiękowe.
W przypadku emisji sygnału
dźwiękowego poziom głośności
systemuUconnect™jest obniżany.
88
BEZPIECZEŃSTWO

Tryb „wizualny i dźwiękowy”
systemu Blind Spot Assist
Gdy uaktywniono taki tryb, system BSA
wysyła sygnał wizualny na odnośne
lusterko wsteczne boczne, informujący
o rozpoznaniu obiektu.
W momencie włączenia
kierunkowskazu po stronie, z której
rozpoznano przeszkodę, emitowany
jest także sygnał dźwiękowy.
Gdy kierunkowskaz jest aktywny
i jednocześnie rozpoznano obiekt z tej
samej strony, emitowany jest zarówno
sygnał dźwiękowy jak i sygnał wizualny.
Ponadto obniżany jest poziom
głośności systemuUconnect™.
Podczas trybu działania RCP
w momencie rozpoznania obecności
obiektu system generuje sygnały
dźwiękowe i wizualne. Ponadto
w przypadku emisji sygnału
dźwiękowego poziom głośności
systemuUconnect™jest obniżany.
Dezaktywacja funkcji „Blind Spot
Assist”
Po wyłączeniu tego systemu (tryb
„Powiadomienie martwej strefy” ma
status „OFF”), systemy BSA lub RCP
nie będą emitować ani sygnałów
dźwiękowych, ani sygnałów wizualnych.
System BSA zapamięta, jaki tryb
działania był włączony w momencie
wyłączenia silnika.Po każdorazowym uruchomieniu silnika
zostanie przywrócony i uruchomiony
tryb, jaki zapamiętano wcześniej.
OSTRZEŻENIE System ten stanowi
element wspomagający jazdę
samochodem, NIE ostrzega kierowcy
o zbliżaniu się do pojazdów, które
znajdują się poza strefami
rozpoznawczymi. Kierowca powinien
zawsze zachować właściwą
ostrożność, dostosowaną do
warunków ruchu drogowego
i nawierzchni drogowej oraz
kontrolować trajektorię samochodu.
SYSTEM FULL BRAKE
CONTROL
61) 62) 63) 64)
32) 33) 34) 35) 36) 37) 38) 39) 40)
Samochód ten może być wyposażony
w system „Full Brake Control”. Jest to
system wspomagający jazdę, który
składa się z radaru umieszczonego za
zderzakiem przednim rys. 62 i z kamery
umieszczonej w środkowej części szyby
przedniej rys. 63.W przypadku ryzyka kolizji system ten
interweniuje, hamując automatycznie
samochodem, aby uniknąć zderzenia
lub złagodzić jego skutki.
System ten przekazuje kierowcy
sygnały dźwiękowe i wizualne poprzez
wyświetlanie specjalnych komunikatów
na wyświetlaczu w z zestawie
wskaźników.
62F1B0095C
63F1B0096C
89

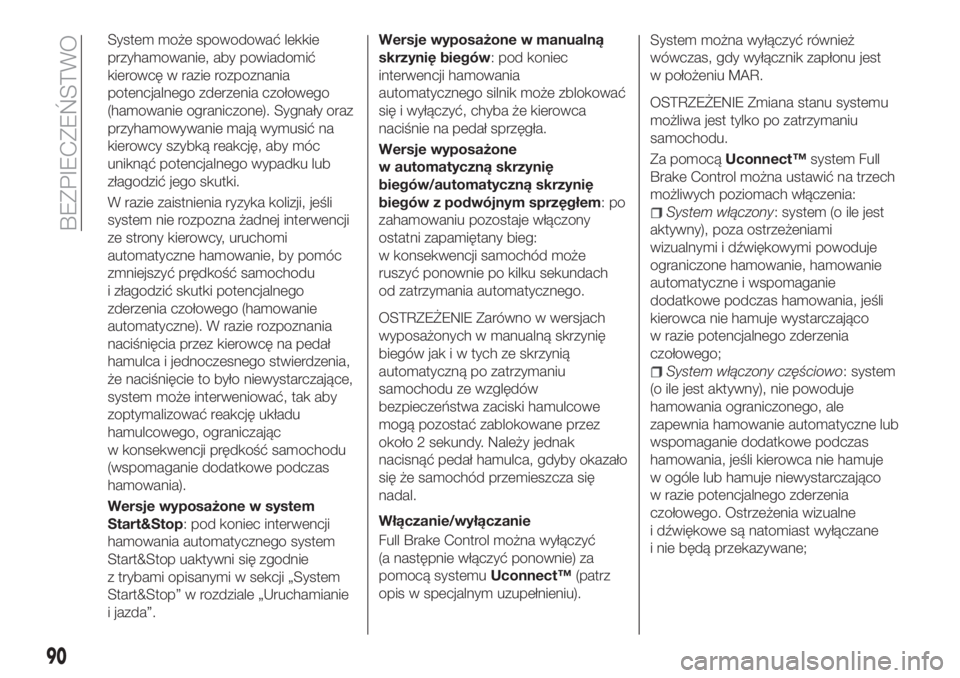

System może spowodować lekkie
przyhamowanie, aby powiadomić
kierowcę w razie rozpoznania
potencjalnego zderzenia czołowego
(hamowanie ograniczone). Sygnały oraz
przyhamowywanie mają wymusić na
kierowcy szybką reakcję, aby móc
uniknąć potencjalnego wypadku lub
złagodzić jego skutki.
W razie zaistnienia ryzyka kolizji, jeśli
system nie rozpozna żadnej interwencji
ze strony kierowcy, uruchomi
automatyczne hamowanie, by pomóc
zmniejszyć prędkość samochodu
i złagodzić skutki potencjalnego
zderzenia czołowego (hamowanie
automatyczne). W razie rozpoznania
naciśnięcia przez kierowcę na pedał
hamulca i jednoczesnego stwierdzenia,
że naciśnięcie to było niewystarczające,
system może interweniować, tak aby
zoptymalizować reakcję układu
hamulcowego, ograniczając
w konsekwencji prędkość samochodu
(wspomaganie dodatkowe podczas
hamowania).
Wersje wyposażone w system
Start&Stop: pod koniec interwencji
hamowania automatycznego system
Start&Stop uaktywni się zgodnie
z trybami opisanymi w sekcji „System
Start&Stop” w rozdziale „Uruchamianie
i jazda”.Wersje wyposażone w manualną
skrzynię biegów: pod koniec
interwencji hamowania
automatycznego silnik może zblokować
się i wyłączyć, chyba że kierowca
naciśnie na pedał sprzęgła.
Wersje wyposażone
w automatyczną skrzynię
biegów/automatyczną skrzynię
biegów z podwójnym sprzęgłem:po
zahamowaniu pozostaje włączony
ostatni zapamiętany bieg:
w konsekwencji samochód może
ruszyć ponownie po kilku sekundach
od zatrzymania automatycznego.
OSTRZEŻENIE Zarówno w wersjach
wyposażonych w manualną skrzynię
biegów jak i w tych ze skrzynią
automatyczną po zatrzymaniu
samochodu ze względów
bezpieczeństwa zaciski hamulcowe
mogą pozostać zablokowane przez
około 2 sekundy. Należy jednak
nacisnąć pedał hamulca, gdyby okazało
się że samochód przemieszcza się
nadal.
Włączanie/wyłączanie
Full Brake Control można wyłączyć
(a następnie włączyć ponownie) za
pomocą systemuUconnect™(patrz
opis w specjalnym uzupełnieniu).System można wyłączyć również
wówczas, gdy wyłącznik zapłonu jest
w położeniu MAR.
OSTRZEŻENIE Zmiana stanu systemu
możliwa jest tylko po zatrzymaniu
samochodu.
Za pomocąUconnect™system Full
Brake Control można ustawić na trzech
możliwych poziomach włączenia:
System włączony: system (o ile jest
aktywny), poza ostrzeżeniami
wizualnymi i dźwiękowymi powoduje
ograniczone hamowanie, hamowanie
automatyczne i wspomaganie
dodatkowe podczas hamowania, jeśli
kierowca nie hamuje wystarczająco
w razie potencjalnego zderzenia
czołowego;
System włączony częściowo: system
(o ile jest aktywny), nie powoduje
hamowania ograniczonego, ale
zapewnia hamowanie automatyczne lub
wspomaganie dodatkowe podczas
hamowania, jeśli kierowca nie hamuje
w ogóle lub hamuje niewystarczająco
w razie potencjalnego zderzenia
czołowego. Ostrzeżenia wizualne
i dźwiękowe są natomiast wyłączane
i nie będą przekazywane;
90
BEZPIECZEŃSTWO

System wyłączony: system nie
przekazuje ani ostrzeżeń wizualnych ani
dźwiękowych, ani nie powoduje
ograniczonego hamowania, hamowania
automatycznego i wspomagania
dodatkowego podczas hamowania.
System nie przekaże więc żadnego
sygnału o możliwym wypadku.
Aktywacja/dezaktywacja
Jeśli prawidłowo włączono go przez
systemUconnect™, Full Brake Control
jest aktywny po każdym uruchomieniu
silnika.
Po wyłączeniu systemu nie będzie on
ostrzegał już kierowcy o ryzyku
zderzenia z pojazdem z przodu,
niezależnie od ustawienia wybranego za
pośrednictwem systemuUconnect™.
Stan dezaktywacji systemu nie jest
zachowywany w pamięci po wyłączeniu
silnika: jeśli system był wyłączony
podczas wyłączania silnika, przy
kolejnym uruchomieniu samochodu
będzie ponownie aktywny.
Jego działanie jest jednak nieaktywne
przy prędkości poniżej 7 km/lub
powyżej 200 km/h.
System ten jest więc aktywny tylko
wówczas, jeśli:
prawidłowo włączono go za
pośrednictwem systemuUconnect™;
wyłącznik zapłonu znajduje się
w położeniu MAR;
prędkość samochodu zawiera się
w przedziale od 7 do 200 km/h;
pasy bezpieczeństwa miejsc
przednich są zapięte.
Zmiana czułości systemu
W menuUconnect™można zmienić
czułość tego systemu, wybierając jedną
z następujących trzech opcji: „Blisko”,
„Średnio” lub „Daleko”. W celu
dokonania zmian ustawień należy
zapoznać się z opisem w uzupełnieniu
dotyczącymUconnect™.
Wstępnie ustawioną opcją jest
„Średnio”. Ustawienie to przewiduje, że
system ostrzega kierowcę o możliwym
wypadku z pojazdem poprzedzającym
go, gdy znajduje się on od niego
w odległości standardowej, pośredniej
pomiędzy dwoma pozostałymi
ustawieniami do wyboru.
W przypadku ustawienia tego systemu
na opcję „Daleko” system ostrzeże
kierowcę o możliwym wypadku
z pojazdem poprzedzającym go, gdy
znajduje się on od niego w większej
odległości, dzięki czemu istnieje
możliwość naciśnięcia na pedał
hamulca w sposób bardziej
ograniczony i stopniowy. Ustawienie to
daje kierowcy maksymalny możliwy
czas na zareagowanie, aby uniknąć
możliwego wypadku.Zmiana opcji na „Blisko” powoduje, że
system ten ostrzega kierowcę
o możliwym wypadku z pojazdem
poprzedzającym go, gdy jest on
w niedużej odległości od niego. To
ustawienie, w razie potencjalnego
wypadku, daje kierowcy mniej czasu na
zareagowanie aniżeli w przypadku
ustawień „Średnio” i „Daleko”, ale
jednocześnie pozwala na bardziej
dynamiczną jazdę samochodem.
Ustawienie czułości systemu
zachowywane jest w pamięci po
wyłączeniu silnika.
Sygnalizowanie ograniczonego
działania systemu
Jeśli wyświetlany jest specjalny
komunikat, mógł wystąpić warunek,
który ogranicza działanie systemu.
Możliwymi przyczynami takiego
ograniczenia są: usterka lub zasłonięcie
kamery.
W przypadku wskazania informującego
o zasłonięciu kamery należy oczyścić
pokazaną na rys. 63 strefę szyby
przedniej i sprawdzić, czy komunikat już
się nie pojawia.
Chociaż samochód można nadal
prowadzić w normalnych warunkach,
system ten może nie być całkowicie
dostępny.
91

W momencie ustania warunków
ograniczających działanie systemu
wraca on do normalnego i kompletnego
działania. Gdyby jednak usterka nie
ustępowała, należy zwrócić się do ASO
marki Fiat.
Sygnalizowanie awarii systemu
Jeśli system wyłącza się i na
wyświetlaczu pojawia się specjalny
komunikat, w systemie
najprawdopodobniej wystąpiła awaria.
W takiej sytuacji można nadal jechać
samochodem, ale zaleca się jak
najszybciej zwrócić się do ASO marki
Fiat.
Sygnalizowanie niedostępności
radaru
W razie wystąpienia warunków,
w których radar nie jest w stanie
prawidłowo rozpoznawać przeszkód,
system ten jest wyłączany i na
wyświetlaczu pojawia się specjalny
komunikat. Zwykle ma to miejsce
w przypadku słabej widoczności, na
przykład podczas śnieżycy lub ulewy.
System ten może być również
tymczasowo nieaktywny z powodu
zasłonięcia radaru w zderzaku na
przykład błotem, brudem lub lodem.
W takiej sytuacji na wyświetlaczu pojawi
się specjalny komunikat i system
zostanie wyłączony.Komunikat taki może również pojawić
się w przypadku wysokiej odbijalności
światła (np. w tunelach z lampkami
odblaskowymi lub w przypadku lodu
bądź śniegu na drodze). W momencie
ustania warunków ograniczających
działanie systemu wraca on do
normalnego i kompletnego działania.
W pewnych sytuacjach taki specjalny
komunikat może być wyświetlany, gdy
radar w swoim zakresie działania nie
rozpoznaje żadnego pojazdu ani
obiektu.
Jeśli na pojawianie się tego komunikatu
na wyświetlaczu nie mają wpływu
warunki atmosferyczne, konieczne jest
sprawdzenie, czy czujnik nie jest
zabrudzony. Może być wymagane
oczyszczenie lub usunięcie ewentualnej
przeszkody ze strefy pokazanej na
rys. 62.
Gdyby komunikat ten był wyświetlany
często nawet, gdy nie panują takie
warunki atmosferyczne jak śnieg,
deszcz i na zderzaku nie może być
błota ani żadnego innego typu
przeszkody, należy zwrócić się do ASO
marki Fiat w celu sprawdzenia
ustawienia czujnika.
Jeśli nie widać wyraźnie żadnych
przeszkód, może być wymagane
wyczyszczenie bezpośrednio
powierzchni radaru poprzez ręcznewymontowanie znajdującej się na nim
zaślepki estetycznej. W celu wykonania
wspomnianych czynności należy
zwrócić się do ASO marki Fiat.
OSTRZEŻENIE Zaleca się nie
instalować urządzeń, akcesoriów ani
elementów aerodynamicznych przed
czujnikiem ani nie zasłaniać go w żaden
sposób, ponieważ mogłoby to zakłócić
prawidłowe działanie układu.
Alarm kolizji czołowej z aktywnym
hamowaniem
(zależnie od wyposażenia)
W przypadku wybrania tej funkcji
uruchamiane są hamulce, aby zwolnić
samochodem w przypadku
potencjalnego zderzenia czołowego.
Funkcja ta generuje dodatkowe
ciśnienie w hamulcach, gdy nacisk na
pedał hamulca przez kierowcę jest
niewystarczający, aby uniknąć
potencjalnego zderzenia czołowego.
Funkcja ta jest aktywna przy prędkości
przekraczającej 7 km/h.
Jazda w specyficznych warunkach
W pewnych warunkach jazdy, takich jak
przykładowo:
przejeżdżanie przez zakręt
pojazdy o niewielkich wymiarach i/lub
niedopasowane do pasa ruchu
zmiana pasa ruchu przez inne
pojazdy
92
BEZPIECZEŃSTWO

pojazdy jadące w kierunku
poprzecznym,
interwencja systemu może być
nieoczekiwana lub opóźniona.
W związku z tym kierowca zawsze
powinien zwracać szczególną uwagę,
zachowując kontrolę nad
samochodem, aby jazda była
całkowicie bezpieczna.
OSTRZEŻENIE W szczególnie
intensywnych warunkach ruchu
drogowego kierowca może wyłączyć
ten system za pomocą systemu
Uconnect™.
Przejeżdżanie przez zakręt
Wjeżdżając lub wyjeżdżając z zakrętu
o szerokim łuku, system ten może
rozpoznać obecność samochodu
naprzeciwko, ale nie jadącego po tym
samym pasie ruchu rys. 64. W takim
przypadku system może
interweniować.Pojazdy o niewielkich wymiarach
i/lub niedopasowane do pasa ruchu
System nie jest w stanie rozpoznać
obecności pojazdów znajdujących się
naprzeciwko, ale będących poza
zasięgiem czujnika radarowego,
w związku z czym może nie
zareagować w przypadku obecności
pojazdów o niewielkich wymiarach, jak
na przykład rowery czy motocykle
rys. 65.
Zmiana pasa ruchu przez inne
pojazdy
Pojazdy zmieniające nagle pas ruchu,
a tym samym znajdujące się na tym
samym pasie co pojazd użytkownika
i w zasięgu działania czujnika
radarowego, mogą spowodować
interwencję systemu rys. 66.Pojazdy jadące w kierunku
poprzecznym
System ten może tymczasowo
zareagować na pojazd, który
przejeżdża przez promień działania
czujnika radarowego w sposób
poprzeczny rys. 67.
64F1B0097C
65F1B0098C
66F1B0099C
67F1B0100C
93

OstrzeżeniaSystemu tego nie zaprojektowano,
by unikać kolizji i nie jest on w stanie
rozpoznawać z wyprzedzeniem
ewentualnych okoliczności możliwego
wypadku. Brak przestrzegania tego
ostrzeżenia może doprowadzić do
poważnych lub śmiertelnych obrażeń
ciała.
System ten może uaktywnić się
(oceniając trajektorię samochodu),
w przypadku obecności odbijających
obiektów metalowych innych niż
pojazdy, jak na przykład bariery
ochronne, znaki sygnalizacyjne,
szlabany przy wjazdach na parkingi,
bramki autostradowe, szlabany
kolejowe, bramki, tory kolejowe,
przedmioty w pobliżu miejsc
wykonywania robót drogowych lub inne
umieszczone powyżej samochodu (np.
wiadukty). System może również
podjąć interwencję wewnątrz
parkingów piętrowych lub tuneli, bądź
też z powodu refleksów nawierzchni
drogowej. Tego typu możliwe aktywacje
są konsekwencją normalnej logiki
działania systemu i nie mogą być
interpretowane jako anomalie.
System ten zaprojektowano
wyłącznie do użytku na drodze
utwardzonej. W razie jazdy terenowej
system należy wyłączyć, aby
uniemożliwić włączanie niepotrzebnychsygnalizacji. O automatycznej
dezaktywacji systemu informuje
zaświecona w zestawie wskaźników
specjalna lampka sygnalizacyjna/ikona
(patrz opis w sekcji „Lampki
sygnalizacyjne i komunikaty”
w rozdziale „Znajomość zestawu
wskaźników”).
SYSTEM TPMS (Tyre
Pressure Monitoring
System)
65) 66) 67) 68) 69) 70)
Opis
Samochód może być wyposażony
w system monitorowania ciśnienia
w oponach o nazwie iTPMS (indirect
Tyre Pressure Monitoring System), który
- za pośrednictwem czujników
prędkości kół - monitoruje poziom
napompowania opon.
Prawidłowe ciśnienie w oponach
Gdy w żadnej oponie wartość ciśnienia
nie jest zbyt niska, na wyświetlaczu
pojawia się sylwetka samochodu.
Niewystarczające ciśnienie
w oponach
System ten powiadamia kierowcę
w razie niskiego ciśnienia w jednej lub
kilku oponach, powodując zaświecenie
lampki sygnalizacyjnej
w zestawie
wskaźników oraz wyświetlenie naekranie komunikatu ostrzegawczego,
a jednocześnie emitowany jest sygnał
akustyczny.
Niski poziom ciśnienia sygnalizowany
jest również po wyłączeniu
i późniejszym ponownym włączeniu
silnika, dopóki nie zostanie wykonana
procedura resetowania układu.
Procedura resetowania
System iTPMS wymaga na początku
wykonania fazy „autoadaptacji” (jej czas
trwania zależy od stylu jazdy
i warunków drogowych: warunkiem
optymalnym jest jazda w linii prostej
z prędkością 80 km/h przez co najmniej
20 minut), która rozpoczyna się wraz
z wykonaniem procedury resetowania
układu.
Procedurę RESETOWANIA należy
wykonać:
za każdym razem, kiedy ciśnienie
w oponach ulegnie zmianie;
przy wymianie nawet tylko jednej
opony;
przy zamianie kół;
przy montażu dojazdowego koła
zapasowego.
Przed zresetowaniem systemu należy
napompować opony do wartości
nominalnych ciśnienia podanych
w tabeli wartości ciśnienia w oponach
(patrz sekcja „Koła” w rozdziale „Dane
techniczne”).
94
BEZPIECZEŃSTWO
