2018 FIAT 500L Knjižica za upotrebu i održavanje (in Serbian)

Težine (kg) 1.6 16V 120 KS Multijet
1.6 16V 120 KS Multijet Cross(*)
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i bez
dodatne opreme):1380 / 1390(**)1430
Korisna nosivost sa vozačem
(****)540 / 565(***)505
Maksimalno dozvoljeno opterećenje
(*****)
1050 1050 – prednja osovina:
– zadnja osovina: 1000 1000
– ukupno:
1920 / 1930
(**)/ 1945(***)1935
Vučno opterećenje
1100 1100
– prikolica sa sopstvenim sistemom kočenja:
– prikolica bez sopstvenog sistema kočenja: 400 400
Maksimalno opterećenje na krovu: 60 60
Maksimalno opterećenje na kugli kuke (prikolica sa
kočnicom):60 60
(*) Verzije za specijalna tržišta
(**)Cross verzije
(****) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu
na maksimalna dozvoljena opterećenja.
(***) Verzije PRO
(*****) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa
maksimalnim dozvoljenim opterećenjima.
199

VERZIJE 500L WAGON
Težine (kg)0.9 TwinAir Turbo
Natural Power0.9 TwinAir Turbo 105 KS
Verzije sa 5 mesta Verzije sa 7 mesta
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i bez
dodatne opreme):1420 1290 1320
Korisna nosivost sa vozačem
(*)500 515 645
Maksimalno dozvoljeno opterećenje
(**)
– prednja osovina: 1050 1050 1050
– zadnja osovina: 1000 1000 1080
– ukupno: 1920 1805 1965
Vučno opterećenje
– prikolica sa sopstvenim sistemom kočenja: – 1000 1000
– prikolica bez sopstvenog sistema kočenja: – 400 400
Maksimalno opterećenje na krovu: 60 60 60
Maksimalno opterećenje na kugli kuke (prikolica sa
kočnicom):–6060
(*) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na
maksimalna dozvoljena opterećenja.
(**) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
200
TEHNIČKI PODACI

Težine (kg)1.4 16V 95 KS 1.4 16V 120 KS
Verzije sa 5 mesta Verzije sa 5 mesta Verzije sa 7 mesta
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i bez
dodatne opreme):1275 1320 1360
Korisna nosivost sa vozačem
(*)545 560 560
Maksimalno dozvoljeno opterećenje
(**)
– prednja osovina: 1050 1050 1050
– zadnja osovina: 1000 1000 1000
– ukupno: 1800 1880 1920
Vučno opterećenje
– prikolica sa sopstvenim sistemom kočenja: 1000 1000 1000
– prikolica bez sopstvenog sistema kočenja: 400 400 400
Maksimalno opterećenje na krovu: 60 60 60
Maksimalno opterećenje na kugli kuke (prikolica sa
kočnicom):60 60 60
(*) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na
maksimalna dozvoljena opterećenja.
(**) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
201

Verzije1.3 16V 85 KS Multijet 1.3 16V 85 KS Multijet Dualogic
Verzije sa 5
mestaVerzije sa 7
mestaVerzije sa 5
mestaVerzije sa 7
mesta
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i bez
dodatne opreme)1315 1305 1320 1310
Korisna nosivost sa vozačem
(*)550 715 550 715
Maksimalno dozvoljeno opterećenje
(**)
– prednja osovina: 1050 1050 1050 1050
– zadnja osovina: 1000 1080 1000 1080
– ukupno: 1865 2020 1870 2025
Vučno opterećenje:
– prikolica sa sopstvenim sistemom kočenja: 1000 1000 1000 1000
– prikolica bez sopstvenog sistema kočenja: 400 400 400 400
Maksimalno opterećenje na krovu: 60 60 60 60
Maksimalno opterećenje na kugli kuke (prikolica sa
kočnicom):60 60 60 60
(*) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na
maksimalna dozvoljena opterećenja.
(**) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
202
TEHNIČKI PODACI

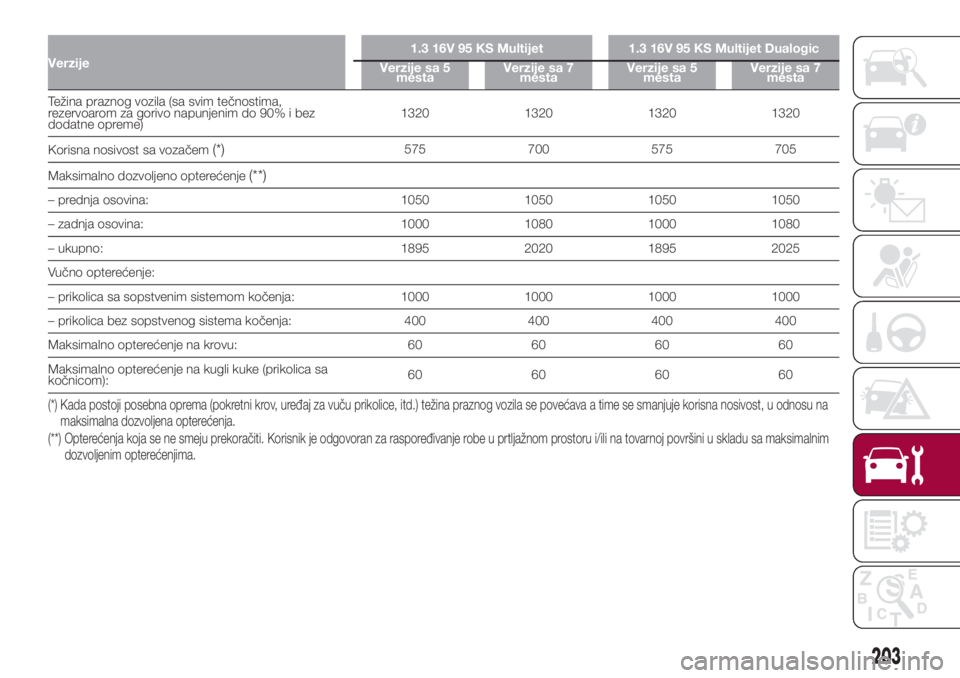

Verzije1.3 16V 95 KS Multijet 1.3 16V 95 KS Multijet Dualogic
Verzije sa 5
mestaVerzije sa 7
mestaVerzije sa 5
mestaVerzije sa 7
mesta
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i bez
dodatne opreme)1320 1320 1320 1320
Korisna nosivost sa vozačem
(*)575 700 575 705
Maksimalno dozvoljeno opterećenje
(**)
– prednja osovina: 1050 1050 1050 1050
– zadnja osovina: 1000 1080 1000 1080
– ukupno: 1895 2020 1895 2025
Vučno opterećenje:
– prikolica sa sopstvenim sistemom kočenja: 1000 1000 1000 1000
– prikolica bez sopstvenog sistema kočenja: 400 400 400 400
Maksimalno opterećenje na krovu: 60 60 60 60
Maksimalno opterećenje na kugli kuke (prikolica sa
kočnicom):60 60 60 60
(*) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na
maksimalna dozvoljena opterećenja.
(**) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
203

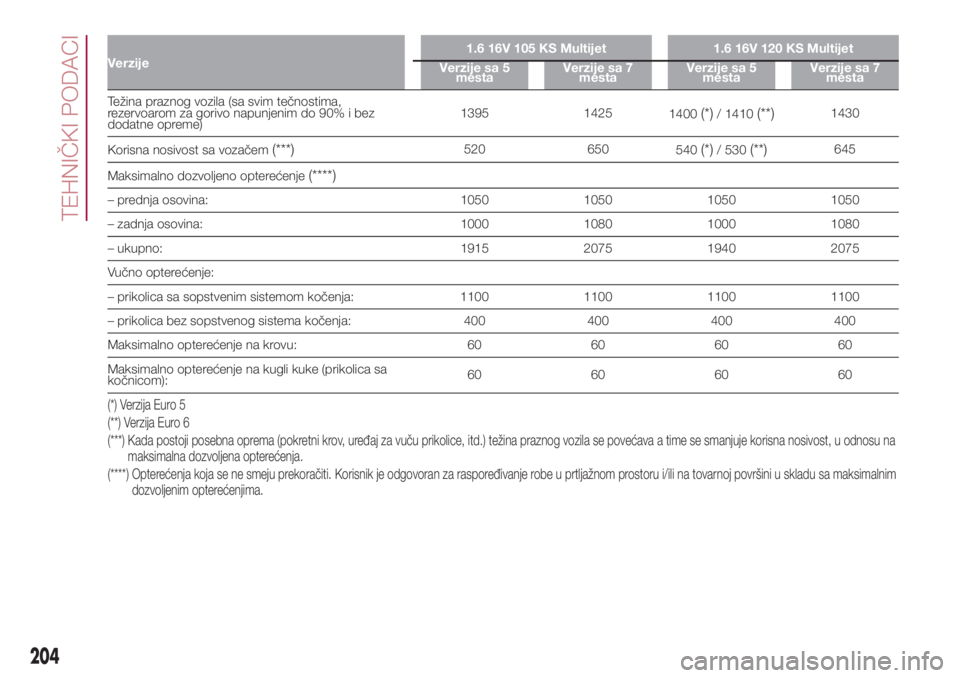

Verzije1.6 16V 105 KS Multijet 1.6 16V 120 KS Multijet
Verzije sa 5
mestaVerzije sa 7
mestaVerzije sa 5
mestaVerzije sa 7
mesta
Težina praznog vozila (sa svim tečnostima,
rezervoarom za gorivo napunjenim do 90% i bez
dodatne opreme)1395 1425
1400(*)/ 1410(**)1430
Korisna nosivost sa vozačem
(***)520 650
540(*)/ 530(**)645
Maksimalno dozvoljeno opterećenje
(****)
– prednja osovina: 1050 1050 1050 1050
– zadnja osovina: 1000 1080 1000 1080
– ukupno: 1915 2075 1940 2075
Vučno opterećenje:
– prikolica sa sopstvenim sistemom kočenja: 1100 1100 1100 1100
– prikolica bez sopstvenog sistema kočenja: 400 400 400 400
Maksimalno opterećenje na krovu: 60 60 60 60
Maksimalno opterećenje na kugli kuke (prikolica sa
kočnicom):60 60 60 60
(*) Verzija Euro 5
(**) Verzija Euro 6
(***) Kada postoji posebna oprema (pokretni krov, uređaj za vuču prikolice, itd.) težina praznog vozila se povećava a time se smanjuje korisna nosivost, u odnosu na
maksimalna dozvoljena opterećenja.
(****) Opterećenja koja se ne smeju prekoračiti. Korisnik je odgovoran za raspoređivanje robe u prtljažnom prostoru i/ili na tovarnoj površini u skladu sa maksimalnim
dozvoljenim opterećenjima.
204
TEHNIČKI PODACI

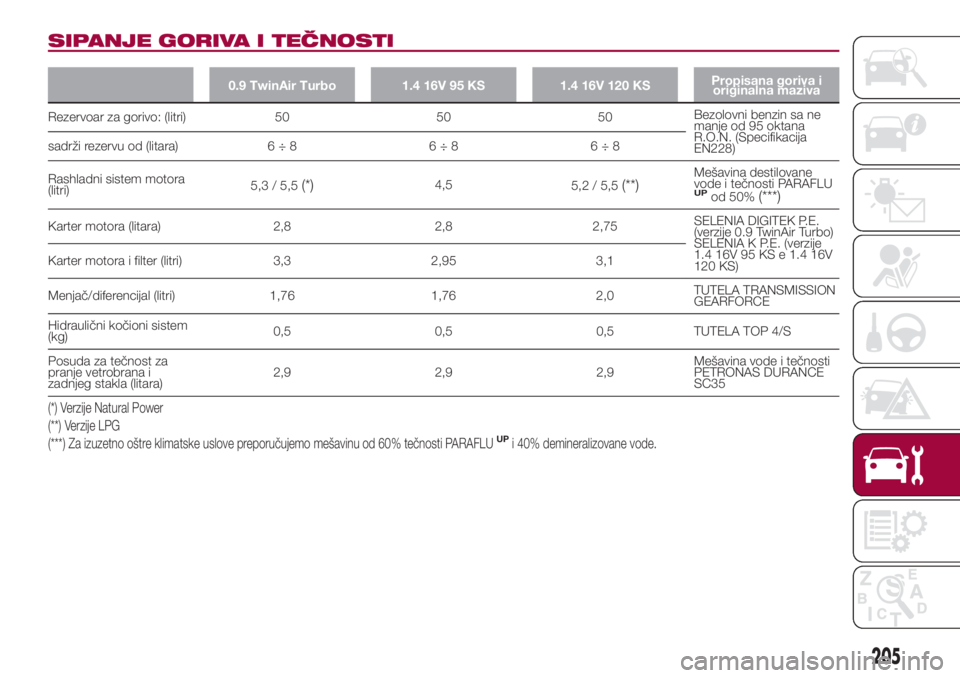

SIPANJE GORIVA I TEČNOSTI
0.9 TwinAir Turbo 1.4 16V 95 KS 1.4 16V 120 KSPropisana goriva i
originalna maziva
Rezervoar za gorivo: (litri) 50 50 50Bezolovni benzin sa ne
manje od 95 oktana
R.O.N. (Specifikacija
EN228) sadrži rezervu od (litara) 6 ÷ 8 6 ÷ 8 6 ÷ 8
Rashladni sistem motora
(litri)5,3 / 5,5
(*)4,5
5,2 / 5,5(**)Mešavina destilovane
vode i tečnosti PARAFLU
UPod 50%(***)
Karter motora (litara) 2,8 2,8 2,75SELENIA DIGITEK P.E.
(verzije 0.9 TwinAir Turbo)
SELENIA K P.E. (verzije
1.4 16V 95 KS e 1.4 16V
120 KS) Karter motora i filter (litri) 3,3 2,95 3,1
Menjač/diferencijal (litri) 1,76 1,76 2,0TUTELA TRANSMISSION
GEARFORCE
Hidraulični kočioni sistem
(kg)0,5 0,5 0,5 TUTELA TOP 4/S
Posuda za tečnost za
pranje vetrobrana i
zadnjeg stakla (litara)2,9 2,9 2,9Mešavina vode i tečnosti
PETRONAS DURANCE
SC35
(*) Verzije Natural Power
(**) Verzije LPG
(***) Za izuzetno oštre klimatske uslove preporučujemo mešavinu od 60% tečnosti PARAFLU
UPi 40% demineralizovane vode.
205

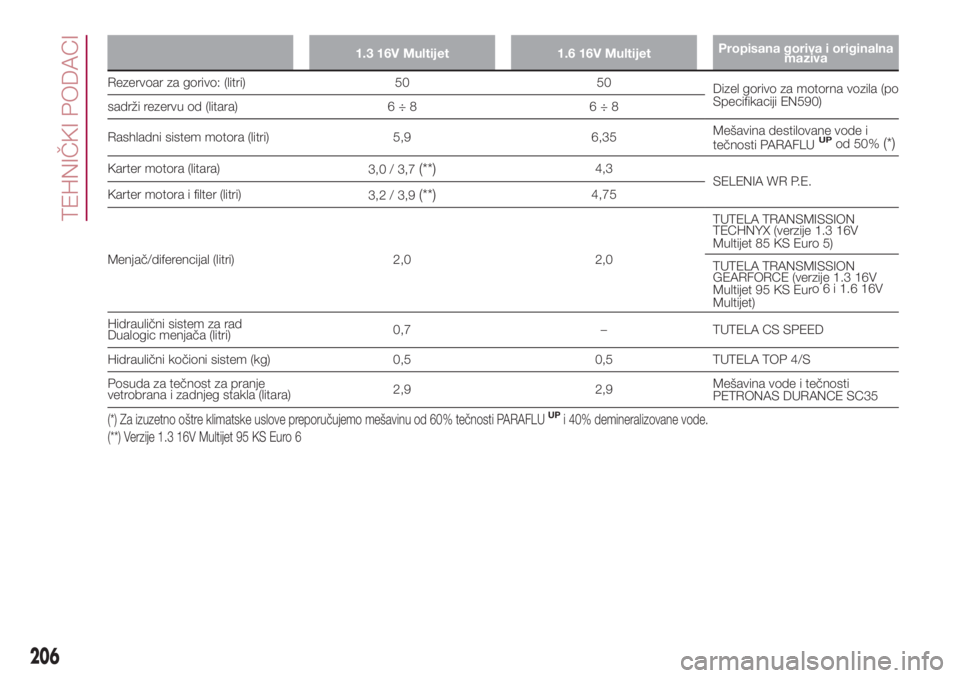

1.3 16V Multijet 1.6 16V MultijetPropisana goriva i originalna
maziva
Rezervoar za gorivo: (litri) 50 50
Dizel gorivo za motorna vozila (po
Specifikaciji EN590)
sadrži rezervu od (litara) 6 ÷ 8 6 ÷ 8
Rashladni sistem motora (litri) 5,9 6,35Mešavina destilovane vode i
tečnosti PARAFLU
UPod 50%(*)
Karter motora (litara)
3,0 / 3,7(**)4,3
SELENIA WR P.E.
Karter motora i filter (litri)
3,2 / 3,9
(**)4,75
Menjač/diferencijal (litri) 2,0 2,0TUTELA TRANSMISSION
TECHNYX (verzije 1.3 16V
Multijet 85 KS Euro 5)
TUTELA TRANSMISSION
GEARFORCE (verzije 1.3 16V
Multijet 95 KS Euro 6 i 1.6 16V
Multijet)
Hidraulični sistem za rad
Dualogic menjača (litri)0,7 – TUTELA CS SPEED
Hidraulični kočioni sistem (kg) 0,5 0,5 TUTELA TOP 4/S
Posuda za tečnost za pranje
vetrobrana i zadnjeg stakla (litara)2,9 2,9Mešavina vode i tečnosti
PETRONAS DURANCE SC35
(*) Za izuzetno oštre klimatske uslove preporučujemo mešavinu od 60% tečnosti PARAFLUUPi 40% demineralizovane vode.
(**) Verzije 1.3 16V Multijet 95 KS Euro 6
206
TEHNIČKI PODACI
