2018 FIAT 500L Knjižica za upotrebu i održavanje (in Serbian)

Verzije sa 7 mesta
Postavljanje univerzalnog sedišta za decu
Grupa Raspon težineSuvozačko sedište (*)
Zadnje
centralno
sedište 2. redZadnja bočna
sedišta 2. redZadnja bočna
sedišta 3. red
(**) Vazdušni jastuk
uključenVazdušni jastuk
isključen
GRUPA 0, 0+ do 13 kg težine X U X U X
Grupa 1 9-18 kg X U X U UF (***)
Grupa 2 15-25 kg U U X U UF (***)
Grupa 3 22-36 kg U U X U UF (***)
X = mesto za sedenje koje ne odgovara deci iz ove težinske kategorije.
U = Prikladno za sisteme zadržavanja iz kategorije „Univerzalno” prema Evropskom Pravilniku CEE-R44 za naznačene „Grupe".
UF = Prikladno za sisteme zadržavanja iz kategorije „Univerzalno” okrenute u smeru kretanja prema Evropskom Pravilniku
CEE-R44 za naznačene „Grupe".
(*) VAŽNO NIKADA ne ugrađujte sedište za decu na prednje sedište suprotno od smera kretanja kada je vazdušni jastuk
aktivan. Ako se želi postaviti dečije sedište u smeru suprotnom od smera kretanja na prednjem sedištu, deaktivirajte
odgovarajuće vazdušni jastuk (videti opis u paragrafu "Sistem za dodatnu zaštitu (SRS) - Vazdušni jastuk").
(**) Za verzije/tržišta, gde je predviđeno.
(***) Potrebno je izvršiti podešavanje sedišta drugog reda.
87

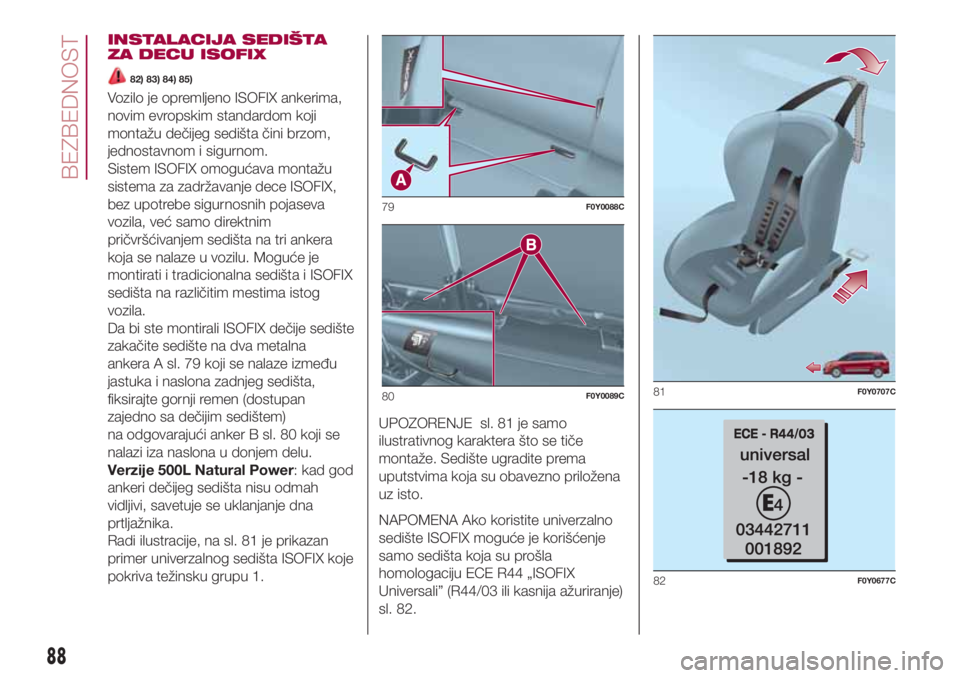

INSTALACIJA SEDIŠTA
ZA DECU ISOFIX
82) 83) 84) 85)
Vozilo je opremljeno ISOFIX ankerima,
novim evropskim standardom koji
montažu dečijeg sedišta čini brzom,
jednostavnom i sigurnom.
Sistem ISOFIX omogućava montažu
sistema za zadržavanje dece ISOFIX,
bez upotrebe sigurnosnih pojaseva
vozila, već samo direktnim
pričvršćivanjem sedišta na tri ankera
koja se nalaze u vozilu. Moguće je
montirati i tradicionalna sedišta i ISOFIX
sedišta na različitim mestima istog
vozila.
Da bi ste montirali ISOFIX dečije sedište
zakačite sedište na dva metalna
ankera A sl. 79 koji se nalaze između
jastuka i naslona zadnjeg sedišta,
fiksirajte gornji remen (dostupan
zajedno sa dečijim sedištem)
na odgovarajući anker B sl. 80 koji se
nalazi iza naslona u donjem delu.
Verzije 500L Natural Power: kad god
ankeri dečijeg sedišta nisu odmah
vidljivi, savetuje se uklanjanje dna
prtljažnika.
Radi ilustracije, na sl. 81 je prikazan
primer univerzalnog sedišta ISOFIX koje
pokriva težinsku grupu 1.UPOZORENJE sl. 81 je samo
ilustrativnog karaktera što se tiče
montaže. Sedište ugradite prema
uputstvima koja su obavezno priložena
uz isto.
NAPOMENA Ako koristite univerzalno
sedište ISOFIX moguće je korišćenje
samo sedišta koja su prošla
homologaciju ECE R44 „ISOFIX
Universali” (R44/03 ili kasnija ažuriranje)
sl. 82.
79F0Y0088C
80F0Y0089C81F0Y0707C
82F0Y0677C
88
BEZBEDNOST

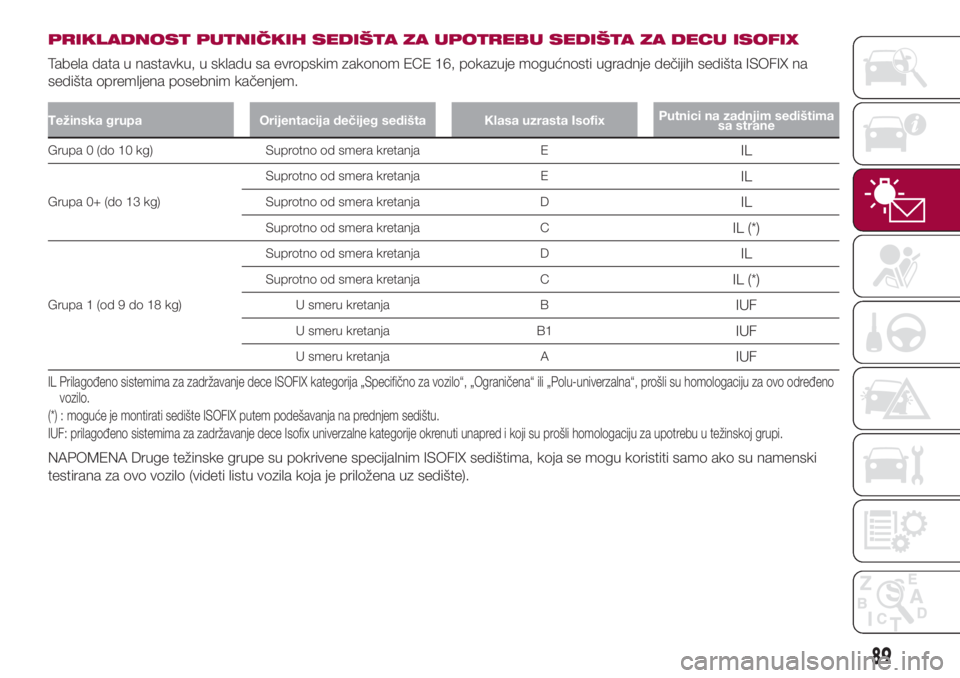

PRIKLADNOST PUTNIČKIH SEDIŠTA ZA UPOTREBU SEDIŠTA ZA DECU ISOFIX
Tabela data u nastavku, u skladu sa evropskim zakonom ECE 16, pokazuje mogućnosti ugradnje dečijih sedišta ISOFIX na
sedišta opremljena posebnim kačenjem.
Težinska grupa Orijentacija dečijeg sedišta Klasa uzrasta IsofixPutnici na zadnjim sedištima
sa strane
Grupa 0 (do 10 kg) Suprotno od smera kretanja EIL
Grupa 0+ (do 13 kg)Suprotno od smera kretanja E
IL
Suprotno od smera kretanja DIL
Suprotno od smera kretanja CIL (*)
Grupa 1 (od 9 do 18 kg)Suprotno od smera kretanja D
IL
Suprotno od smera kretanja CIL (*)
U smeru kretanja BIUF
U smeru kretanja B1IUF
U smeru kretanja AIUF
IL Prilagođeno sistemima za zadržavanje dece ISOFIX kategorija „Specifično za vozilo“, „Ograničena“ ili „Polu-univerzalna“, prošli su homologaciju za ovo određeno
vozilo.
(*) : moguće je montirati sedište ISOFIX putem podešavanja na prednjem sedištu.
IUF: prilagođeno sistemima za zadržavanje dece Isofix univerzalne kategorije okrenuti unapred i koji su prošli homologaciju za upotrebu u težinskoj grupi.
NAPOMENA Druge težinske grupe su pokrivene specijalnim ISOFIX sedištima, koja se mogu koristiti samo ako su namenski
testirana za ovo vozilo (videti listu vozila koja je priložena uz sedište).
89

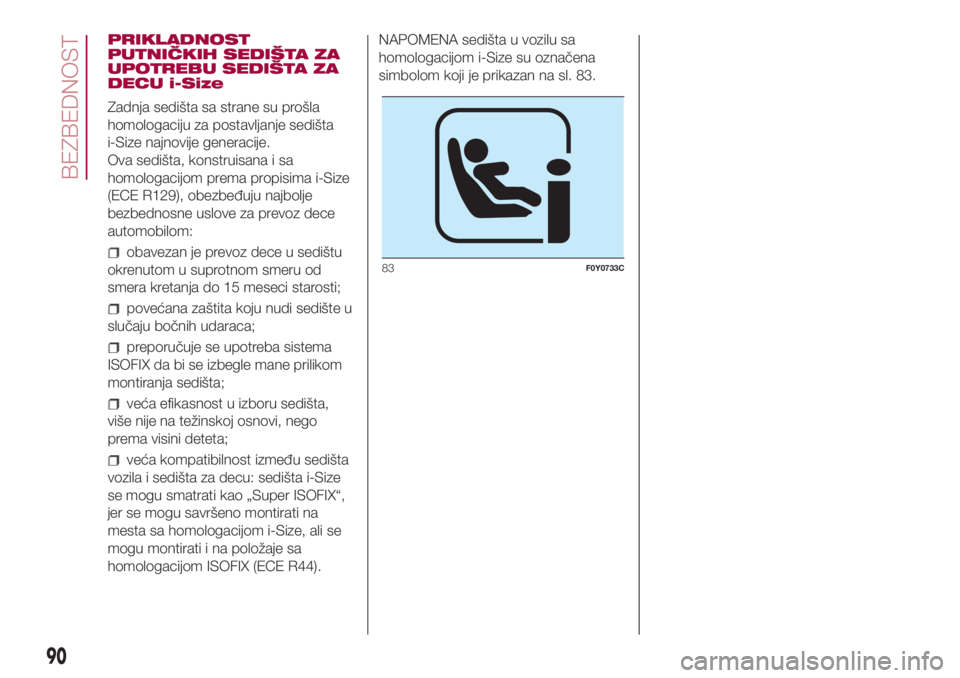

PRIKLADNOST
PUTNIČKIH SEDIŠTA ZA
UPOTREBU SEDIŠTA ZA
DECU i-Size
Zadnja sedišta sa strane su prošla
homologaciju za postavljanje sedišta
i-Size najnovije generacije.
Ova sedišta, konstruisana i sa
homologacijom prema propisima i-Size
(ECE R129), obezbeđuju najbolje
bezbednosne uslove za prevoz dece
automobilom:
obavezan je prevoz dece u sedištu
okrenutom u suprotnom smeru od
smera kretanja do 15 meseci starosti;
povećana zaštita koju nudi sedište u
slučaju bočnih udaraca;
preporučuje se upotreba sistema
ISOFIX da bi se izbegle mane prilikom
montiranja sedišta;
veća efikasnost u izboru sedišta,
više nije na težinskoj osnovi, nego
prema visini deteta;
veća kompatibilnost između sedišta
vozila i sedišta za decu: sedišta i-Size
se mogu smatrati kao „Super ISOFIX“,
jer se mogu savršeno montirati na
mesta sa homologacijom i-Size, ali se
mogu montirati i na položaje sa
homologacijom ISOFIX (ECE R44).NAPOMENA sedišta u vozilu sa
homologacijom i-Size su označena
simbolom koji je prikazan na sl. 83.
83F0Y0733C
90
BEZBEDNOST

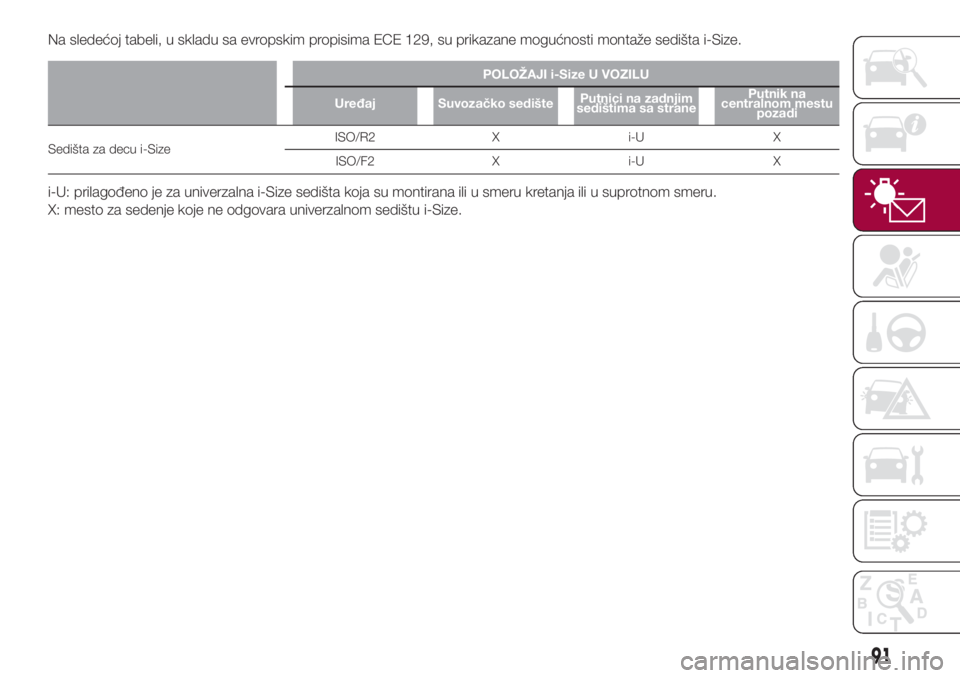

Na sledećoj tabeli, u skladu sa evropskim propisima ECE 129, su prikazane mogućnosti montaže sedišta i-Size.
POLOŽAJI i-Size U VOZILU
Uređaj Suvozačko sedištePutnici na zadnjim
sedištima sa stranePutnik na
centralnom mestu
pozadi
Sedišta za decu i-SizeISO/R2 X i-U X
ISO/F2 X i-U X
i-U: prilagođeno je za univerzalna i-Size sedišta koja su montirana ili u smeru kretanja ili u suprotnom smeru.
X: mesto za sedenje koje ne odgovara univerzalnom sedištu i-Size.
91

SEDIŠTA KOJA PREPORUČUJE FCA ZA VAŠ 500L
Lineaccessori MOPAR
®nudi široki dijapazon sedišta za decu koja se mogu fiksirati sigurnosnim pojasevima na tri mesta ili
putem ISOFIX priključaka.
Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 0+ / 1: od
rođenja do 18 kg
Fair G0/1S ISOFIX
Homologacioni broj: E4
04443718
Fiat redni broj za Centralnu i
Južnu Evropu: 71806647
Fiat redni broj za Severnu
Evropu: 71806649
Fiat redni broj za Istočnu Evropu:
71806650
Montira se suprotno od smera vožnje,
koristeći platformu Isofix RWF tip "L"
specifičnu za 500L, čvrst naslon za
glavu i Isofix kopče vozila.
Montira se na zadnja sedišta sa strane.
Savetuje se da se zadnje sedište
povuče unapred, u skladu sa pozicijom
prednjeg sedišta. ++
Platforma Fair ISOFIX RWF
tip „L" za G 0/1S
Fiat narudžbeni broj: 71806634
++
Čvrst oslonac za glavu FAIR
Fiat redni broj za Centralnu i
Južnu Evropu: 71806648
Fiat redni broj za Severnu
Evropu: 71806652
Fiat redni broj za Istočnu Evropu:
71806653
92
BEZBEDNOST

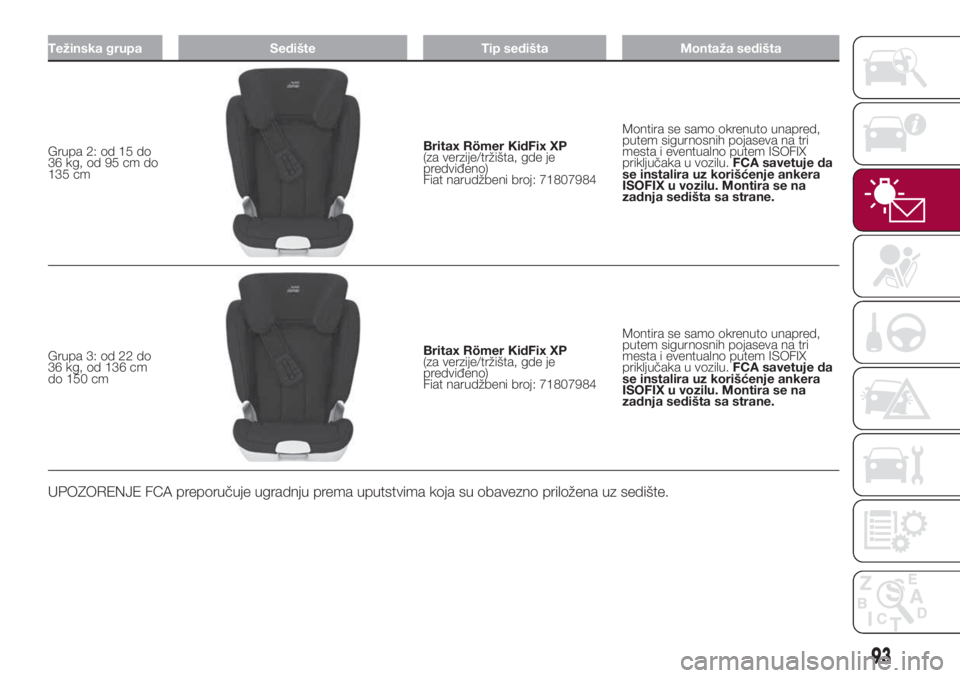

Težinska grupa Sedište Tip sedišta Montaža sedišta
Grupa 2: od 15 do
36 kg, od 95 cm do
135 cmBritax Römer KidFix XP
(za verzije/tržišta, gde je
predviđeno)
Fiat narudžbeni broj: 71807984Montira se samo okrenuto unapred,
putem sigurnosnih pojaseva na tri
mesta i eventualno putem ISOFIX
priključaka u vozilu.FCA savetuje da
se instalira uz korišćenje ankera
ISOFIX u vozilu. Montira se na
zadnja sedišta sa strane.
Grupa 3: od 22 do
36 kg, od 136 cm
do 150 cm
Britax Römer KidFix XP
(za verzije/tržišta, gde je
predviđeno)
Fiat narudžbeni broj: 71807984Montira se samo okrenuto unapred,
putem sigurnosnih pojaseva na tri
mesta i eventualno putem ISOFIX
priključaka u vozilu.FCA savetuje da
se instalira uz korišćenje ankera
ISOFIX u vozilu. Montira se na
zadnja sedišta sa strane.
UPOZORENJE FCA preporučuje ugradnju prema uputstvima koja su obavezno priložena uz sedište.
93

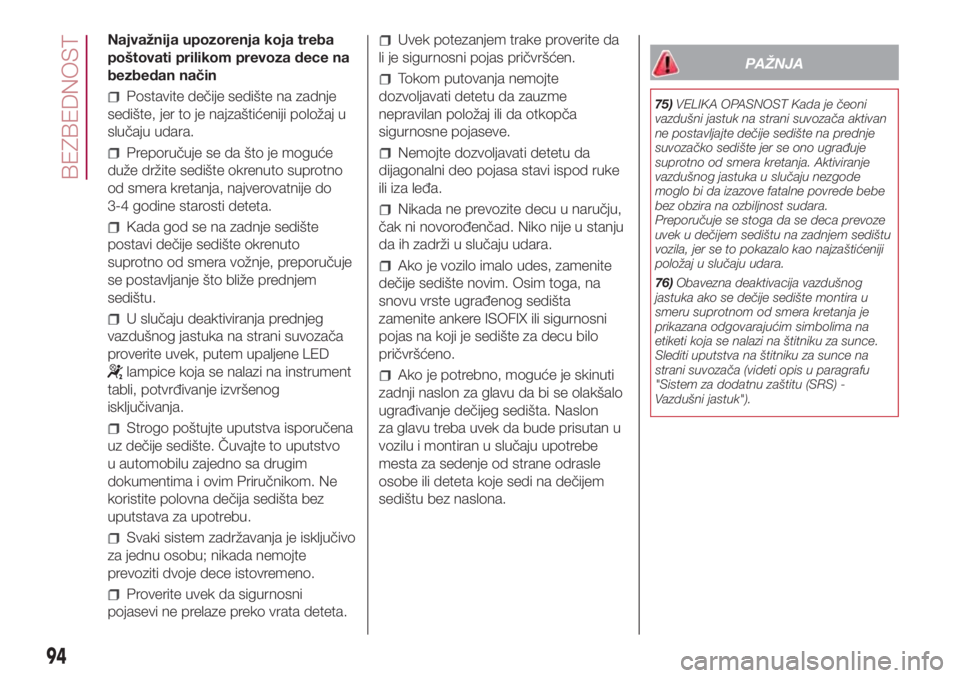

Najvažnija upozorenja koja treba
poštovati prilikom prevoza dece na
bezbedan način
Postavite dečije sedište na zadnje
sedište, jer to je najzaštićeniji položaj u
slučaju udara.
Preporučuje se da što je moguće
duže držite sedište okrenuto suprotno
od smera kretanja, najverovatnije do
3-4 godine starosti deteta.
Kada god se na zadnje sedište
postavi dečije sedište okrenuto
suprotno od smera vožnje, preporučuje
se postavljanje što bliže prednjem
sedištu.
U slučaju deaktiviranja prednjeg
vazdušnog jastuka na strani suvozača
proverite uvek, putem upaljene LED
lampice koja se nalazi na instrument
tabli, potvrđivanje izvršenog
isključivanja.
Strogo poštujte uputstva isporučena
uz dečije sedište. Čuvajte to uputstvo
u automobilu zajedno sa drugim
dokumentima i ovim Priručnikom. Ne
koristite polovna dečija sedišta bez
uputstava za upotrebu.
Svaki sistem zadržavanja je isključivo
za jednu osobu; nikada nemojte
prevoziti dvoje dece istovremeno.
Proverite uvek da sigurnosni
pojasevi ne prelaze preko vrata deteta.
Uvek potezanjem trake proverite da
li je sigurnosni pojas pričvršćen.
Tokom putovanja nemojte
dozvoljavati detetu da zauzme
nepravilan položaj ili da otkopča
sigurnosne pojaseve.
Nemojte dozvoljavati detetu da
dijagonalni deo pojasa stavi ispod ruke
ili iza leđa.
Nikada ne prevozite decu u naručju,
čak ni novorođenčad. Niko nije u stanju
da ih zadrži u slučaju udara.
Ako je vozilo imalo udes, zamenite
dečije sedište novim. Osim toga, na
snovu vrste ugrađenog sedišta
zamenite ankere ISOFIX ili sigurnosni
pojas na koji je sedište za decu bilo
pričvršćeno.
Ako je potrebno, moguće je skinuti
zadnji naslon za glavu da bi se olakšalo
ugrađivanje dečijeg sedišta. Naslon
za glavu treba uvek da bude prisutan u
vozilu i montiran u slučaju upotrebe
mesta za sedenje od strane odrasle
osobe ili deteta koje sedi na dečijem
sedištu bez naslona.
PAŽNJA
75)VELIKA OPASNOST Kada je čeoni
vazdušni jastuk na strani suvozača aktivan
ne postavljajte dečije sedište na prednje
suvozačko sedište jer se ono ugrađuje
suprotno od smera kretanja. Aktiviranje
vazdušnog jastuka u slučaju nezgode
moglo bi da izazove fatalne povrede bebe
bez obzira na ozbiljnost sudara.
Preporučuje se stoga da se deca prevoze
uvek u dečijem sedištu na zadnjem sedištu
vozila, jer se to pokazalo kao najzaštićeniji
položaj u slučaju udara.
76)Obavezna deaktivacija vazdušnog
jastuka ako se dečije sedište montira u
smeru suprotnom od smera kretanja je
prikazana odgovarajućim simbolima na
etiketi koja se nalazi na štitniku za sunce.
Slediti uputstva na štitniku za sunce na
strani suvozača (videti opis u paragrafu
"Sistem za dodatnu zaštitu (SRS) -
Vazdušni jastuk").
94
BEZBEDNOST
