2018 FIAT 500L Knjižica za upotrebu i održavanje (in Serbian)

vratiti grlo sa sijalicom i proverite da
li se čuje klik prilikom zaključavanja
unutrašnje kopče B sl. 142.

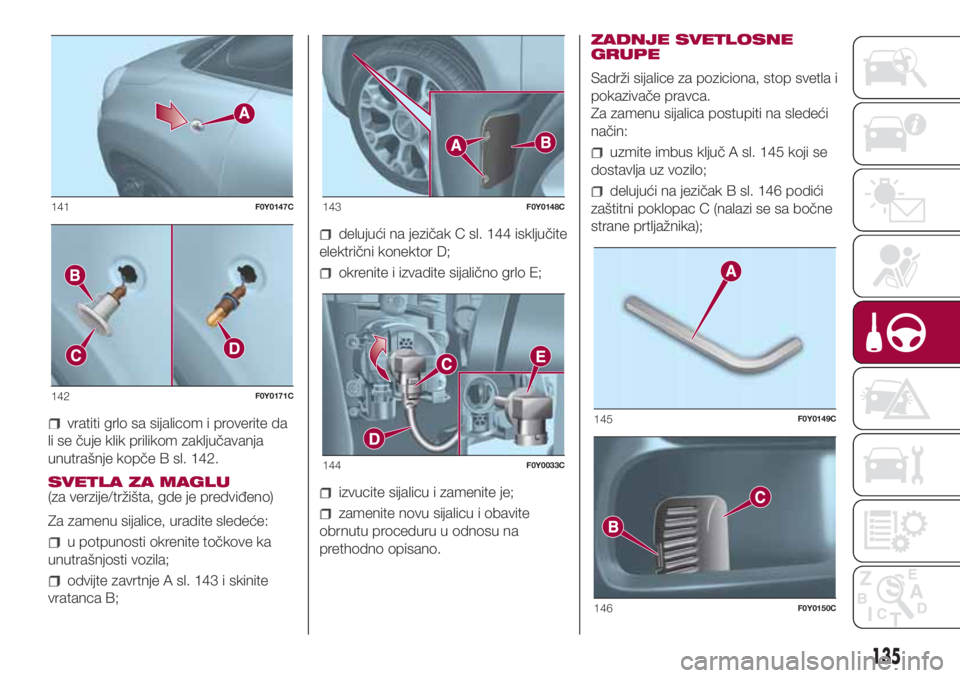

SVETLA ZA MAGLU
(za verzije/tržišta, gde je predviđeno)
Za zamenu sijalice, uradite sledeće:
u potpunosti okrenite točkove ka
unutrašnjosti vozila;
odvijte zavrtnje A sl. 143 i skinite
vratanca B;
delujući na jezičak C sl. 144 isključite
električni konektor D;
okrenite i izvadite sijalično grlo E;
izvucite sijalicu i zamenite je;
zamenite novu sijalicu i obavite
obrnutu proceduru u odnosu na
prethodno opisano.ZADNJE SVETLOSNE
GRUPE
Sadrži sijalice za poziciona, stop svetla i
pokazivače pravca.
Za zamenu sijalica postupiti na sledeći
način:
uzmite imbus ključ A sl. 145 koji se
dostavlja uz vozilo;
delujući na jezičak B sl. 146 podići
zaštitni poklopac C (nalazi se sa bočne
strane prtljažnika);141F0Y0147C
142F0Y0171C
143F0Y0148C
144F0Y0033C
145F0Y0149C
146F0Y0150C
135

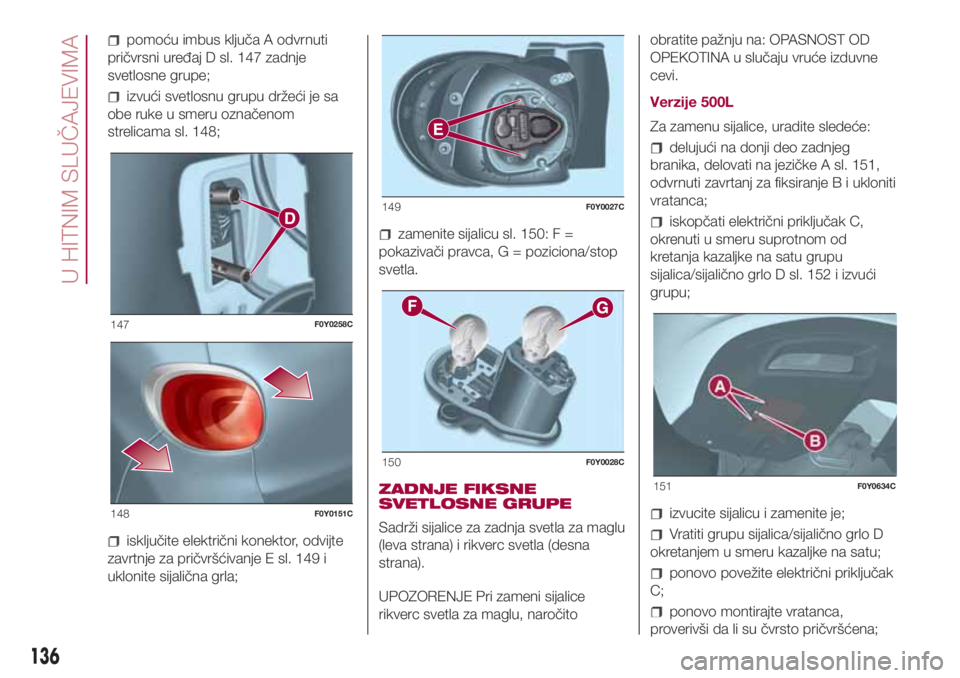

pomoću imbus ključa A odvrnuti
pričvrsni uređaj D sl. 147 zadnje
svetlosne grupe;
izvući svetlosnu grupu držeći je sa
obe ruke u smeru označenom
strelicama sl. 148;
isključite električni konektor, odvijte
zavrtnje za pričvršćivanje E sl. 149 i
uklonite sijalična grla;
zamenite sijalicu sl. 150: F =
pokazivači pravca, G = poziciona/stop
svetla.
ZADNJE FIKSNE
SVETLOSNE GRUPE
Sadrži sijalice za zadnja svetla za maglu
(leva strana) i rikverc svetla (desna
strana).
UPOZORENJE Pri zameni sijalice
rikverc svetla za maglu, naročitoobratite pažnju na: OPASNOST OD
OPEKOTINA u slučaju vruće izduvne
cevi.
Verzije 500L
Za zamenu sijalice, uradite sledeće:
delujući na donji deo zadnjeg
branika, delovati na jezičke A sl. 151,
odvrnuti zavrtanj za fiksiranje B i ukloniti
vratanca;
iskopčati električni priključak C,
okrenuti u smeru suprotnom od
kretanja kazaljke na satu grupu
sijalica/sijalično grlo D sl. 152 i izvući
grupu;
izvucite sijalicu i zamenite je;
Vratiti grupu sijalica/sijalično grlo D
okretanjem u smeru kazaljke na satu;
ponovo povežite električni priključak
C;
ponovo montirajte vratanca,
proverivši da li su čvrsto pričvršćena;
147F0Y0258C
148F0Y0151C
149F0Y0027C
150F0Y0028C
151F0Y0634C
136
U HITNIM SLUČAJEVIMA

Zavrnuti zavrtanj za fiksiranje B.

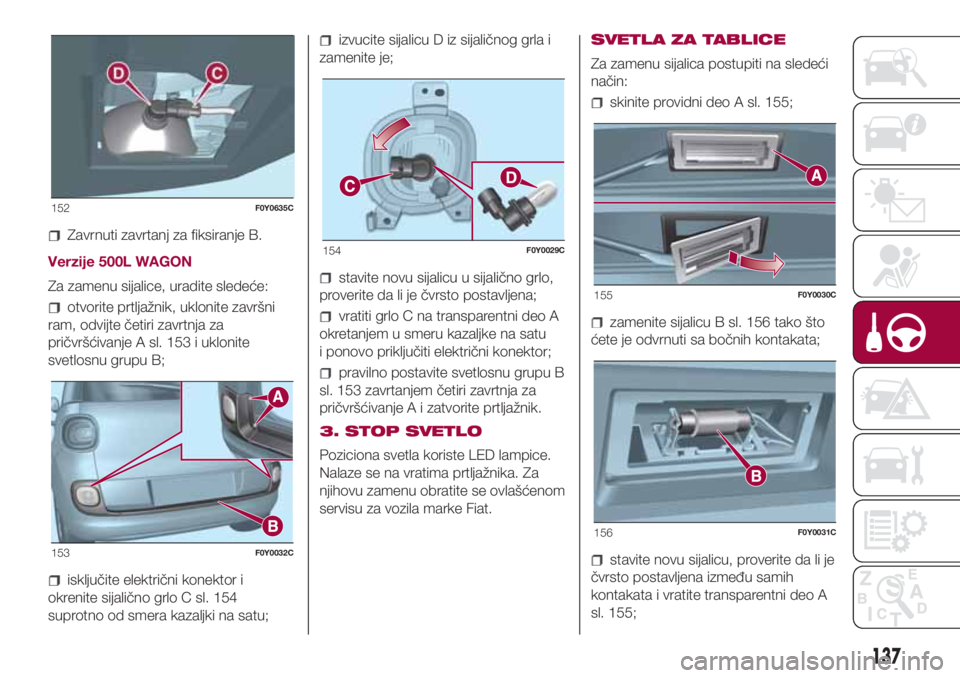

Verzije 500L WAGON
Za zamenu sijalice, uradite sledeće:
otvorite prtljažnik, uklonite završni
ram, odvijte četiri zavrtnja za
pričvršćivanje A sl. 153 i uklonite
svetlosnu grupu B;
isključite električni konektor i
okrenite sijalično grlo C sl. 154
suprotno od smera kazaljki na satu;
izvucite sijalicu D iz sijaličnog grla i
zamenite je;
stavite novu sijalicu u sijalično grlo,
proverite da li je čvrsto postavljena;
vratiti grlo C na transparentni deo A
okretanjem u smeru kazaljke na satu
i ponovo priključiti električni konektor;
pravilno postavite svetlosnu grupu B
sl. 153 zavrtanjem četiri zavrtnja za
pričvršćivanje A i zatvorite prtljažnik.
3. STOP SVETLO
Poziciona svetla koriste LED lampice.
Nalaze se na vratima prtljažnika. Za
njihovu zamenu obratite se ovlašćenom
servisu za vozila marke Fiat.SVETLA ZA TABLICE
Za zamenu sijalica postupiti na sledeći
način:
skinite providni deo A sl. 155;
zamenite sijalicu B sl. 156 tako što
ćete je odvrnuti sa bočnih kontakata;
stavite novu sijalicu, proverite da li je
čvrsto postavljena između samih
kontakata i vratite transparentni deo A
sl. 155;
152F0Y0635C
153F0Y0032C
154F0Y0029C
155F0Y0030C
156F0Y0031C
137

PAŽNJA
132)Izmene ili popravke električnih
instalacija vršene na neodgovarajući način
ili bez uzimanja u obzir tehničkih
karakteristika instalacija, mogu uzrokovati
greške u funkcionisanju uz rizik od požara.
133)Halogene sijalice sadrže gas pod
pritiskom, u slučaju da se razbiju može doći
do raspršivanja delića stakla.
PAŽNJA
64)Halogenim sijalicama se mora rukovati
tako da se dodiruje isključivo metalni
deo. Ako providna lampica dođe u kontakt
sa prstima, smanjiće se jačina emitovanog
osvetljenja a to može uticati i na trajanje
sijalice. U slučaju nenamernog kontakta,
obrišite lampicu krpom umočenom u
alkohol i pustite da se osuši.
65)Preporučujemo, ako je moguće, da
zamenu sijalice izvršite pri Mreži korisničke
podrške Fiat. Pravilan rad i usmerenost
spoljnih svetala su osnovni zahtevi za
bezbednu vožnju i izbegavanje predviđenih
zakonskih sankcija.

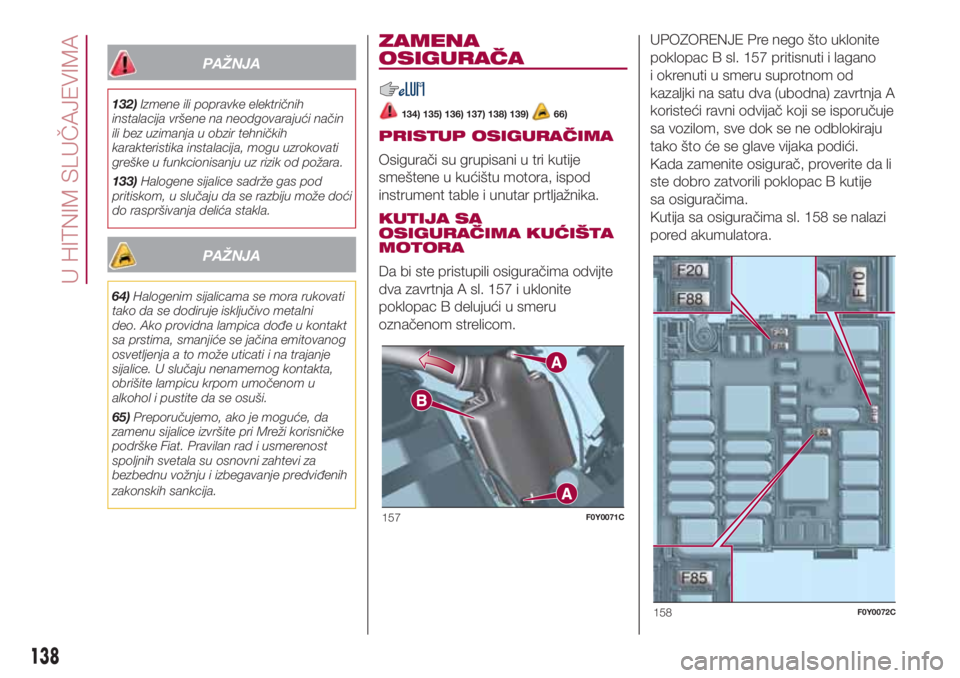

ZAMENA
OSIGURAČA
134) 135) 136) 137) 138) 139)66)
PRISTUP OSIGURAČIMA
Osigurači su grupisani u tri kutije
smeštene u kućištu motora, ispod
instrument table i unutar prtljažnika.
KUTIJA SA
OSIGURAČIMA KUĆIŠTA
MOTORA
Da bi ste pristupili osiguračima odvijte
dva zavrtnja A sl. 157 i uklonite
poklopac B delujući u smeru
označenom strelicom.UPOZORENJE Pre nego što uklonite
poklopac B sl. 157 pritisnuti i lagano
i okrenuti u smeru suprotnom od
kazaljki na satu dva (ubodna) zavrtnja A
koristeći ravni odvijač koji se isporučuje
sa vozilom, sve dok se ne odblokiraju
tako što će se glave vijaka podići.
Kada zamenite osigurač, proverite da li
ste dobro zatvorili poklopac B kutije
sa osiguračima.
Kutija sa osiguračima sl. 158 se nalazi
pored akumulatora.
157F0Y0071C
158F0Y0072C
138
U HITNIM SLUČAJEVIMA

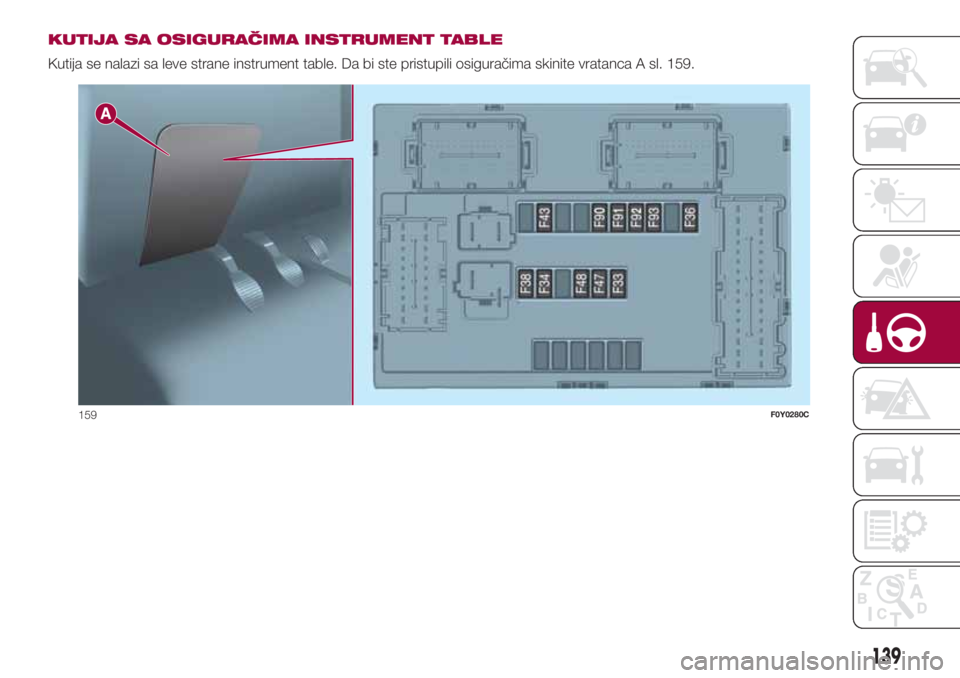

KUTIJA SA OSIGURAČIMA INSTRUMENT TABLE
Kutija se nalazi sa leve strane instrument table. Da bi ste pristupili osiguračima skinite vratanca A sl. 159.
159F0Y0280C
139

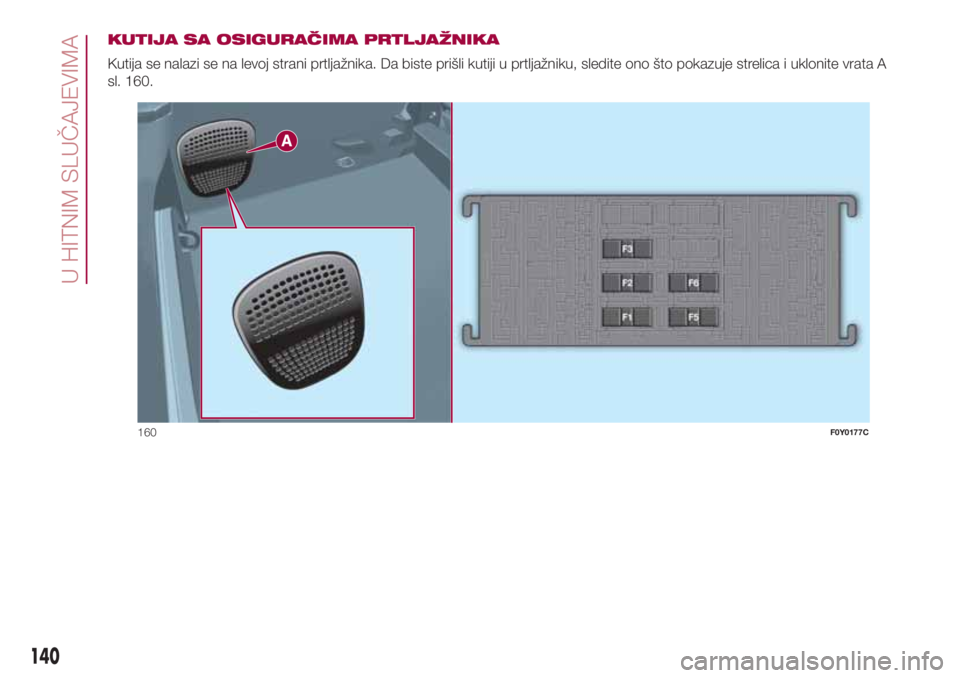

KUTIJA SA OSIGURAČIMA PRTLJAŽNIKA
Kutija se nalazi se na levoj strani prtljažnika. Da biste prišli kutiji u prtljažniku, sledite ono što pokazuje strelica i uklonite vrata A
sl. 160.
160F0Y0177C
140
U HITNIM SLUČAJEVIMA

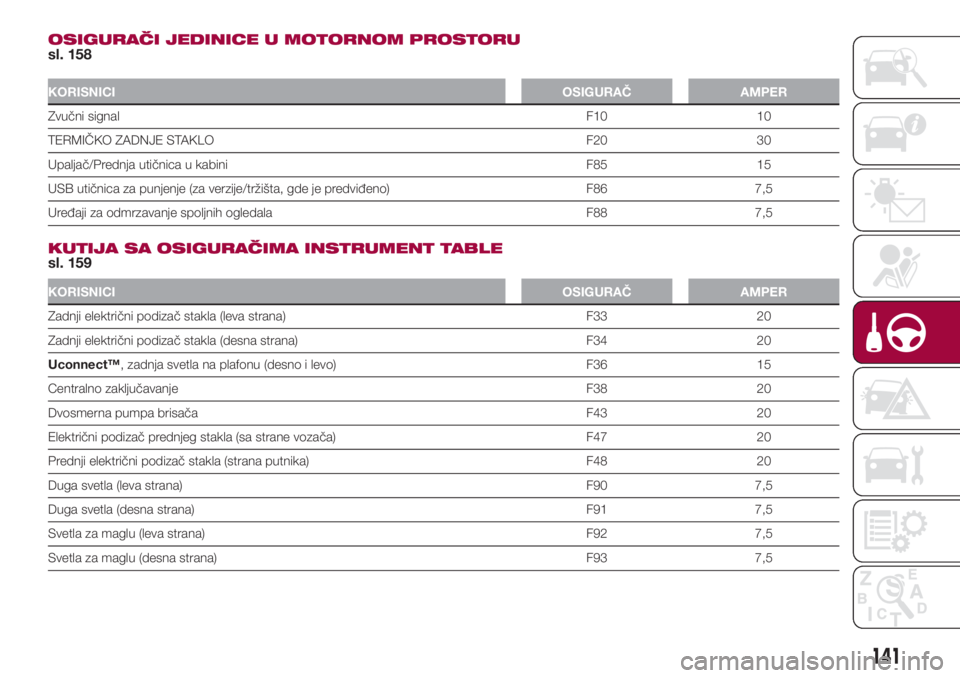

OSIGURAČI JEDINICE U MOTORNOM PROSTORU
sl. 158
KORISNICIOSIGURAČ AMPER
Zvučni signalF10 10
TERMIČKO ZADNJE STAKLO F20 30
Upaljač/Prednja utičnica u kabini F85 15
USB utičnica za punjenje (za verzije/tržišta, gde je predviđeno) F86 7,5
Uređaji za odmrzavanje spoljnih ogledala F88 7,5
KUTIJA SA OSIGURAČIMA INSTRUMENT TABLE
sl. 159
KORISNICIOSIGURAČ AMPER
Zadnji električni podizač stakla (leva strana) F33 20
Zadnji električni podizač stakla (desna strana) F34 20
Uconnect™, zadnja svetla na plafonu (desno i levo) F36 15
Centralno zaključavanje F38 20
Dvosmerna pumpa brisača F43 20
Električni podizač prednjeg stakla (sa strane vozača) F47 20
Prednji električni podizač stakla (strana putnika) F48 20
Duga svetla (leva strana) F90 7,5
Duga svetla (desna strana) F91 7,5
Svetla za maglu (leva strana) F92 7,5
Svetla za maglu (desna strana) F93 7,5
141

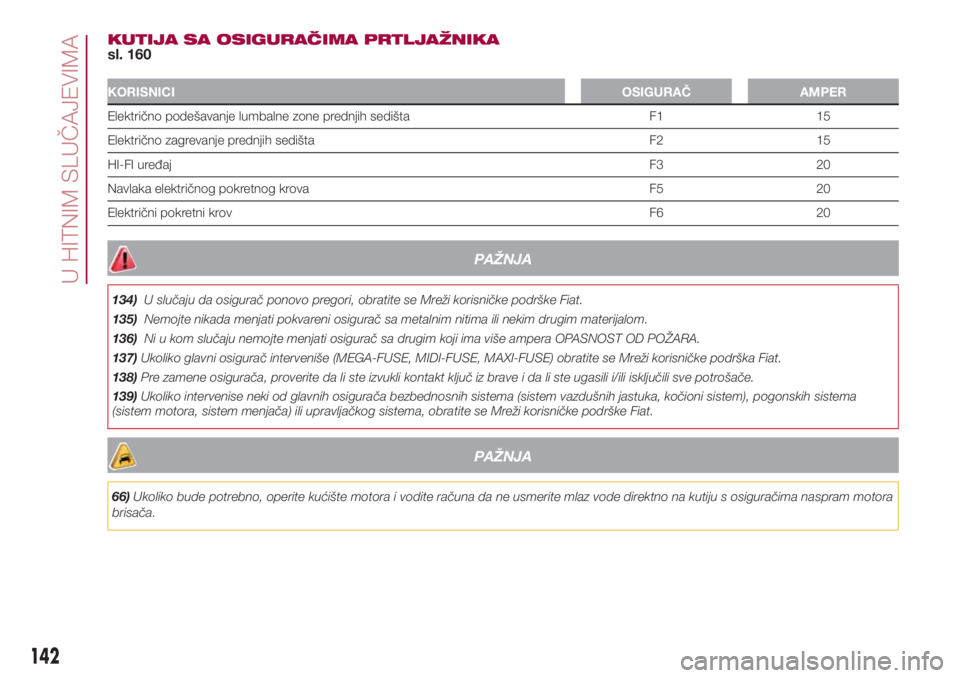

KUTIJA SA OSIGURAČIMA PRTLJAŽNIKA
sl. 160
KORISNICIOSIGURAČ AMPER
Električno podešavanje lumbalne zone prednjih sedišta F1 15
Električno zagrevanje prednjih sedišta F2 15
HI-FI uređajF3 20
Navlaka električnog pokretnog krova F5 20
Električni pokretni krovF6 20
PAŽNJA
134)U slučaju da osigurač ponovo pregori, obratite se Mreži korisničke podrške Fiat.
135)Nemojte nikada menjati pokvareni osigurač sa metalnim nitima ili nekim drugim materijalom.
136)Ni u kom slučaju nemojte menjati osigurač sa drugim koji ima više ampera OPASNOST OD POŽARA.
137)Ukoliko glavni osigurač interveniše (MEGA-FUSE, MIDI-FUSE, MAXI-FUSE) obratite se Mreži korisničke podrška Fiat.
138)Pre zamene osigurača, proverite da li ste izvukli kontakt ključ iz brave i da li ste ugasili i/ili isključili sve potrošače.
139)Ukoliko intervenise neki od glavnih osigurača bezbednosnih sistema (sistem vazdušnih jastuka, kočioni sistem), pogonskih sistema
(sistem motora, sistem menjača) ili upravljačkog sistema, obratite se Mreži korisničke podrške Fiat.
PAŽNJA
66)Ukoliko bude potrebno, operite kućište motora i vodite računa da ne usmerite mlaz vode direktno na kutiju s osiguračima naspram motora
brisača.
142
U HITNIM SLUČAJEVIMA
