2018 FIAT 500L Knjižica za upotrebu i održavanje (in Serbian)

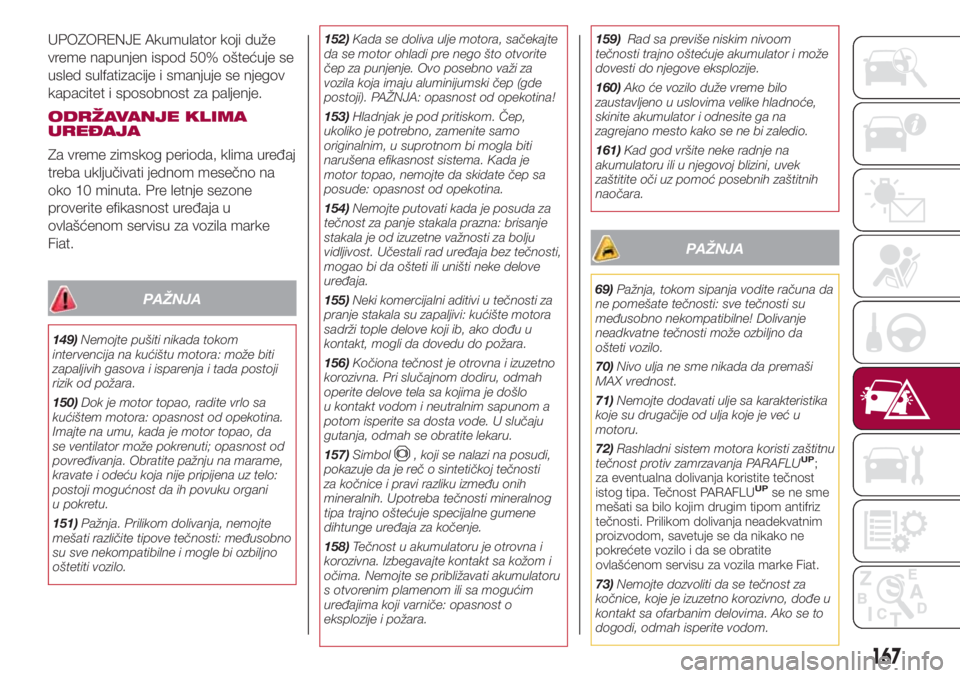

UPOZORENJE Akumulator koji duže
vreme napunjen ispod 50% oštećuje se
usled sulfatizacije i smanjuje se njegov
kapacitet i sposobnost za paljenje.
ODRŽAVANJE KLIMA
UREĐAJA
Za vreme zimskog perioda, klima uređaj
treba uključivati jednom mesečno na
oko 10 minuta. Pre letnje sezone
proverite efikasnost uređaja u
ovlašćenom servisu za vozila marke
Fiat.
PAŽNJA
149)Nemojte pušiti nikada tokom
intervencija na kućištu motora: može biti
zapaljivih gasova i isparenja i tada postoji
rizik od požara.
150)Dok je motor topao, radite vrlo sa
kućištem motora: opasnost od opekotina.
Imajte na umu, kada je motor topao, da
se ventilator može pokrenuti; opasnost od
povređivanja. Obratite pažnju na marame,
kravate i odeću koja nije pripijena uz telo:
postoji mogućnost da ih povuku organi
u pokretu.
151)Pažnja. Prilikom dolivanja, nemojte
mešati različite tipove tečnosti: međusobno
su sve nekompatibilne i mogle bi ozbiljno
oštetiti vozilo.152)Kada se doliva ulje motora, sačekajte
da se motor ohladi pre nego što otvorite
čep za punjenje. Ovo posebno važi za
vozila koja imaju aluminijumski čep (gde
postoji). PAŽNJA: opasnost od opekotina!
153)Hladnjak je pod pritiskom. Čep,
ukoliko je potrebno, zamenite samo
originalnim, u suprotnom bi mogla biti
narušena efikasnost sistema. Kada je
motor topao, nemojte da skidate čep sa
posude: opasnost od opekotina.
154)Nemojte putovati kada je posuda za
tečnost za panje stakala prazna: brisanje
stakala je od izuzetne važnosti za bolju
vidljivost. Učestali rad uređaja bez tečnosti,
mogao bi da ošteti ili uništi neke delove
uređaja.
155)Neki komercijalni aditivi u tečnosti za
pranje stakala su zapaljivi: kućište motora
sadrži tople delove koji ib, ako dođu u
kontakt, mogli da dovedu do požara.
156)Kočiona tečnost je otrovna i izuzetno
korozivna. Pri slučajnom dodiru, odmah
operite delove tela sa kojima je došlo
u kontakt vodom i neutralnim sapunom a
potom isperite sa dosta vode. U slučaju
gutanja, odmah se obratite lekaru.
157)Simbol
, koji se nalazi na posudi,
pokazuje da je reč o sintetičkoj tečnosti
za kočnice i pravi razliku između onih
mineralnih. Upotreba tečnosti mineralnog
tipa trajno oštećuje specijalne gumene
dihtunge uređaja za kočenje.
158)Tečnost u akumulatoru je otrovna i
korozivna. Izbegavajte kontakt sa kožom i
očima. Nemojte se približavati akumulatoru
s otvorenim plamenom ili sa mogućim
uređajima koji varniče: opasnost o
eksplozije i požara.159)Rad sa previše niskim nivoom
tečnosti trajno oštećuje akumulator i može
dovesti do njegove eksplozije.
160)Ako će vozilo duže vreme bilo
zaustavljeno u uslovima velike hladnoće,
skinite akumulator i odnesite ga na
zagrejano mesto kako se ne bi zaledio.
161)Kad god vršite neke radnje na
akumulatoru ili u njegovoj blizini, uvek
zaštitite oči uz pomoć posebnih zaštitnih
naočara.
PAŽNJA
69)Pažnja, tokom sipanja vodite računa da
ne pomešate tečnosti: sve tečnosti su
međusobno nekompatibilne! Dolivanje
neadkvatne tečnosti može ozbiljno da
ošteti vozilo.
70)Nivo ulja ne sme nikada da premaši
MAX vrednost.
71)Nemojte dodavati ulje sa karakteristika
koje su drugačije od ulja koje je već u
motoru.
72)Rashladni sistem motora koristi zaštitnu
tečnost protiv zamrzavanja PARAFLU
UP;
za eventualna dolivanja koristite tečnost
istog tipa. Tečnost PARAFLU
UPse ne sme
mešati sa bilo kojim drugim tipom antifriz
tečnosti. Prilikom dolivanja neadekvatnim
proizvodom, savetuje se da nikako ne
pokrećete vozilo i da se obratite
ovlašćenom servisu za vozila marke Fiat.
73)Nemojte dozvoliti da se tečnost za
kočnice, koje je izuzetno korozivno, dođe u
kontakt sa ofarbanim delovima. Ako se to
dogodi, odmah isperite vodom.
167

74)Nepravilna montaža električnih i
elektronskih dodatnih uređaja može ozbilno
da ošteti vozilo. Ako se, nakon kupovine
vozila, želite da instalirate dodatke (npr.
uređaji protiv krađe, radijski telefon, itd.)
obratite se ovlašćenom servisu za vozila
marke Fiat koji će vam preporučiti
najadekvatnije uređaje i, pre svega,
posavetovaće vas da uvek koristite
akumulator sa većim kapacitetom.
PAŽNJA
3)Iskorišćeno ulje motora i zamenjeni filter
za ulje sadrže opasne supstance za životnu
sredinu. Za zamenu ulja i filtera, savetuje
se da se obratite ovlašćenom servisu
za vozila marke Fiat
4)Zamenjeno ulje menjača sadrži
supstance koje su opasne za životnu
okolinu. Za zamenu ulja, se obratite
ovlašćenom servisu za vozila marke Fiat.
5)Akumulatori sadrže izuzetno opasne
supstance za životnu okolinu. Za zamenu
akumulatora, obratite se ovlašćenom
servisu za vozila marke Fiat.

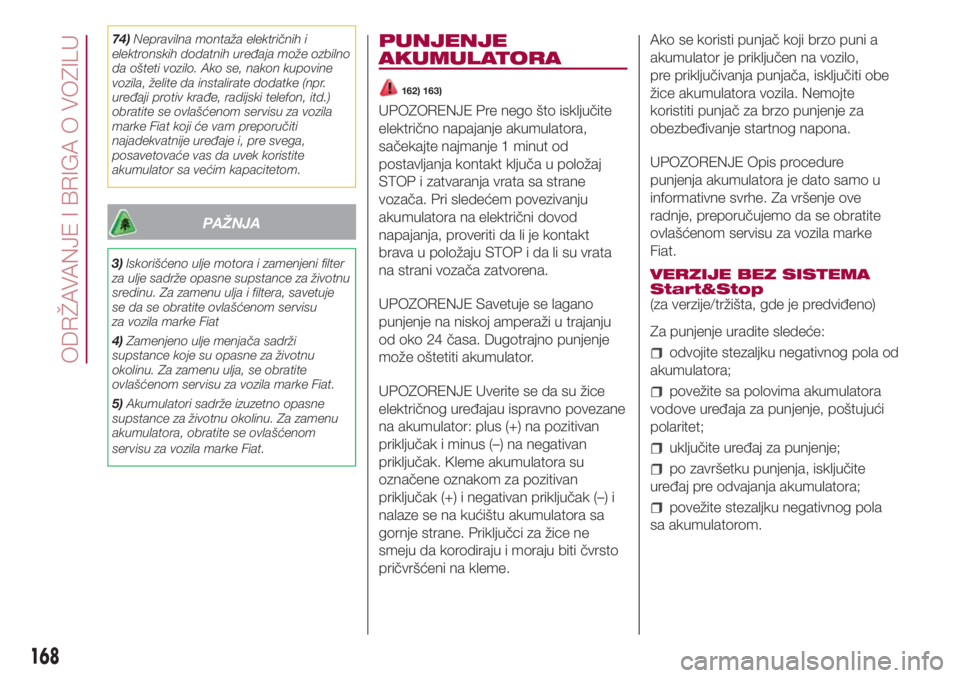

PUNJENJE
AKUMULATORA
162) 163)
UPOZORENJE Pre nego što isključite
električno napajanje akumulatora,
sačekajte najmanje 1 minut od
postavljanja kontakt ključa u položaj
STOP i zatvaranja vrata sa strane
vozača. Pri sledećem povezivanju
akumulatora na električni dovod
napajanja, proveriti da li je kontakt
brava u položaju STOP i da li su vrata
na strani vozača zatvorena.
UPOZORENJE Savetuje se lagano
punjenje na niskoj amperaži u trajanju
od oko 24 časa. Dugotrajno punjenje
može oštetiti akumulator.
UPOZORENJE Uverite se da su žice
električnog uređajau ispravno povezane
na akumulator: plus (+) na pozitivan
priključak i minus (–) na negativan
priključak. Kleme akumulatora su
označene oznakom za pozitivan
priključak (+) i negativan priključak (–) i
nalaze se na kućištu akumulatora sa
gornje strane. Priključci za žice ne
smeju da korodiraju i moraju biti čvrsto
pričvršćeni na kleme.Ako se koristi punjač koji brzo puni a
akumulator je priključen na vozilo,
pre priključivanja punjača, isključiti obe
žice akumulatora vozila. Nemojte
koristiti punjač za brzo punjenje za
obezbeđivanje startnog napona.
UPOZORENJE Opis procedure
punjenja akumulatora je dato samo u
informativne svrhe. Za vršenje ove
radnje, preporučujemo da se obratite
ovlašćenom servisu za vozila marke
Fiat.
VERZIJE BEZ SISTEMA
Start&Stop
(za verzije/tržišta, gde je predviđeno)
Za punjenje uradite sledeće:
odvojite stezaljku negativnog pola od
akumulatora;
povežite sa polovima akumulatora
vodove uređaja za punjenje, poštujući
polaritet;
uključite uređaj za punjenje;
po završetku punjenja, isključite
uređaj pre odvajanja akumulatora;
povežite stezaljku negativnog pola
sa akumulatorom.
168
ODRŽAVANJE I BRIGA O VOZILU

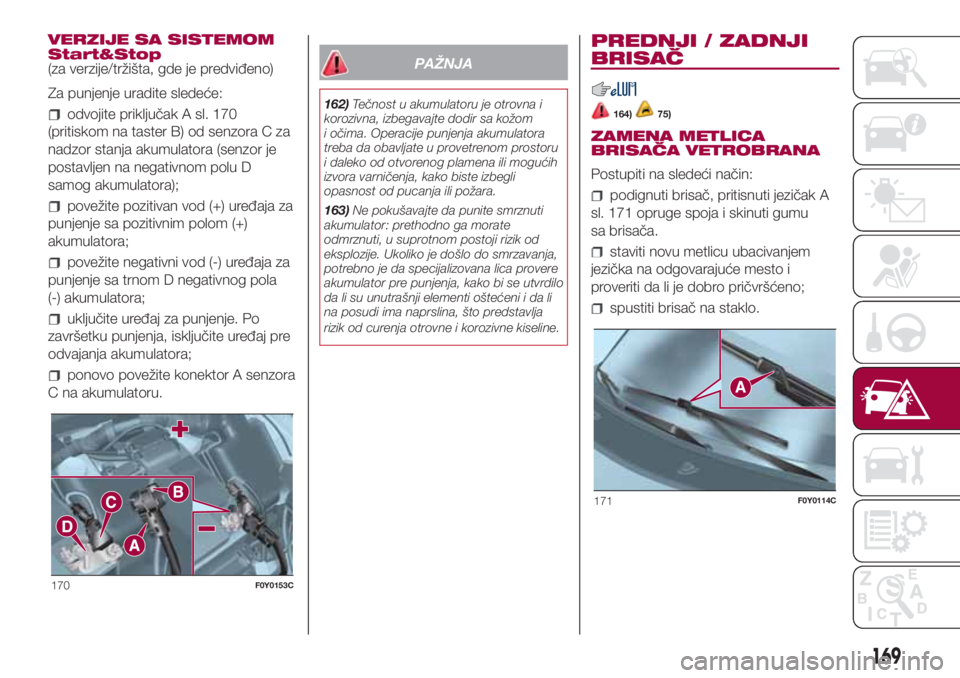

VERZIJE SA SISTEMOM
Start&Stop
(za verzije/tržišta, gde je predviđeno)
Za punjenje uradite sledeće:
odvojite priključak A sl. 170
(pritiskom na taster B) od senzora C za
nadzor stanja akumulatora (senzor je
postavljen na negativnom polu D
samog akumulatora);
povežite pozitivan vod (+) uređaja za
punjenje sa pozitivnim polom (+)
akumulatora;
povežite negativni vod (-) uređaja za
punjenje sa trnom D negativnog pola
(-) akumulatora;
uključite uređaj za punjenje. Po
završetku punjenja, isključite uređaj pre
odvajanja akumulatora;
ponovo povežite konektor A senzora
C na akumulatoru.
PAŽNJA
162)Tečnost u akumulatoru je otrovna i
korozivna, izbegavajte dodir sa kožom
i očima. Operacije punjenja akumulatora
treba da obavljate u provetrenom prostoru
i daleko od otvorenog plamena ili mogućih
izvora varničenja, kako biste izbegli
opasnost od pucanja ili požara.
163)Ne pokušavajte da punite smrznuti
akumulator: prethodno ga morate
odmrznuti, u suprotnom postoji rizik od
eksplozije. Ukoliko je došlo do smrzavanja,
potrebno je da specijalizovana lica provere
akumulator pre punjenja, kako bi se utvrdilo
da li su unutrašnji elementi oštećeni i da li
na posudi ima naprslina, što predstavlja
rizik od curenja otrovne i korozivne kiseline.
PREDNJI / ZADNJI
BRISAČ
164)75)
ZAMENA METLICA
BRISAČA VETROBRANA
Postupiti na sledeći način:
podignuti brisač, pritisnuti jezičak A
sl. 171 opruge spoja i skinuti gumu
sa brisača.
staviti novu metlicu ubacivanjem
jezička na odgovarajuće mesto i
proveriti da li je dobro pričvršćeno;
spustiti brisač na staklo.
170F0Y0153C
171F0Y0114C
169

ZAMENA METLICA
BRISAČA ZADNJEG
STAKLA
Postupiti na sledeći način:
podignuti poklopac A sl. 172,
odvrnuti zavrtanj B i skinuti brisač C;
ispravno postaviti novi brisač,
zategnuti zavrtanj B i spustiti poklopac
A.
PRSKALICE
Prskalica za pranje vetrobranskog
stakla
Mlazevi prskalice A sl. 173 su fiksirani.
Ako mlaz ne izlazi, proverite pre svega
da li ima tečnosti u posudi za tečnost
za pranje stakla (videti paragraf
"Provera nivoa" ovog odeljka). Nakon
toga proveriti da li su otvori blokirani,
očistite ih iglicom ako jesu.Prskalica za pranje zadnjeg stakla
Mlazevi prskalice su fiksirani. Noseći
cilindar mlaznica je smešten ispod
zadnjeg stakla sl. 174.
PAŽNJA
164)Vožnja sa istrošenom gumom brisača
predstavlja ozbiljan rizik jer smanjuje
vidljivost u slučaju loših atmosferskih
uslova.
PAŽNJA
75)Ne pokrećite brisač vetrobrana kada su
metlice podignute iznad vetrobrana.
172F0Y0208C
173F0Y0209C
174F0Y0210C
170
ODRŽAVANJE I BRIGA O VOZILU

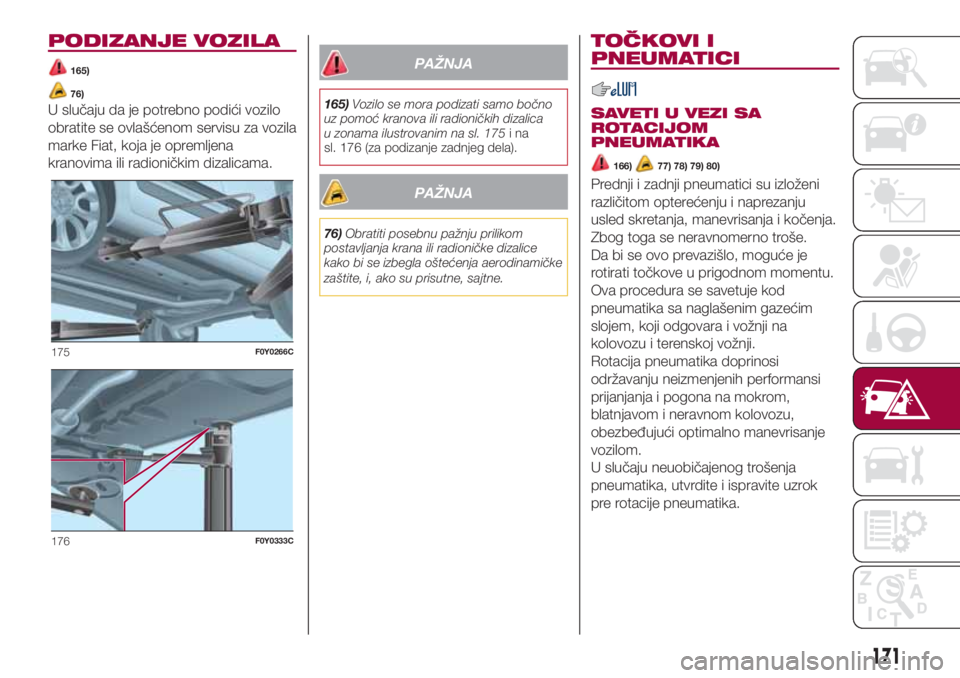

PODIZANJE VOZILA
165)
76)
U slučaju da je potrebno podići vozilo
obratite se ovlašćenom servisu za vozila
marke Fiat, koja je opremljena
kranovima ili radioničkim dizalicama.
PAŽNJA
165)Vozilo se mora podizati samo bočno
uz pomoć kranova ili radioničkih dizalica
u zonama ilustrovanim na sl. 175ina
sl. 176 (za podizanje zadnjeg dela).
PAŽNJA
76)Obratiti posebnu pažnju prilikom
postavljanja krana ili radioničke dizalice
kako bi se izbegla oštećenja aerodinamičke
zaštite, i, ako su prisutne, sajtne.
TOČKOVI I
PNEUMATICI
SAVETI U VEZI SA
ROTACIJOM
PNEUMATIKA
166)77) 78) 79) 80)
Prednji i zadnji pneumatici su izloženi
različitom opterećenju i naprezanju
usled skretanja, manevrisanja i kočenja.
Zbog toga se neravnomerno troše.
Da bi se ovo prevazišlo, moguće je
rotirati točkove u prigodnom momentu.
Ova procedura se savetuje kod
pneumatika sa naglašenim gazećim
slojem, koji odgovara i vožnji na
kolovozu i terenskoj vožnji.
Rotacija pneumatika doprinosi
održavanju neizmenjenih performansi
prijanjanja i pogona na mokrom,
blatnjavom i neravnom kolovozu,
obezbeđujući optimalno manevrisanje
vozilom.
U slučaju neuobičajenog trošenja
pneumatika, utvrdite i ispravite uzrok
pre rotacije pneumatika.
175F0Y0266C
176F0Y0333C
171

PAŽNJA
166)Nemojte ukrštati pneumatike ako u
"jednosmerni". U ovom slučaju, obratite
pažnju da pneumatici ne rotiraju u smeru
koji je suprotan od predviđenog: postoji
rizik od gubitka prianjanja i kontrole nad
vozilom.
PAŽNJA
77)Prianjanje vozila uz kolovoz zavisi i od
pritiska u pneumaticima.
78)Suviše nizak pritisak izaziva pregrevanje
pneumatika uz mogućnost ozbiljnog
oštećenja gume.
79)Izmenu pneumatika ne vršite unakrsno
premeštanjem sa desne na levu stranu
vozila i obrnuto.
80)Nemojte izvoditi postupke farbanja felni
točkova od legure koja zahtevaju
temperature veće od 150°C. Mogle bi se
narušiti mehaničke karakteristike točkova.
KAROSERIJA
ODRŽAVANJE
KAROSERIJE
Farba
81)6)
U slučaju ogrebotina ili dubokog
oštećenja površine, odmah popraviti te
nepravilnosti da ne bi došlo do
formiranja rđe.
Vozila sa mat farbom
(za verzije/tržišta, gde je predviđeno)
Kod nekih verzija, vozilo može,
isključivo, imati mat boj kojoj je
potrebna posebna nega da bi ostala
takva.
82)
Pranje vozila
Za pravilno pranje vozila sledite sledeća
uputstva:
ako se vozilo pere u automatskoj
perionici, skinuti antenu sa krova;
ako se za pranje vozila koriste
isparivači ili mlazevi pod visokim
pritiskom, držati udaljenost od najmanje
40 cm od karoserije da se ne bi
oštetila ili izmenila. Zadržavanje vode u
dužem vremenskom periodu može
oštetiti vozilo;
operite karoseriju mlazom vode pod
malim pritiskom;
preći preko karoserije sunđerom sa
blagim rastvorom deterdženta uz često
ispiranje sunđera;
isperite dobro vodom i osušite pod
mlazom vazduha ili jelenskom kožicom.
PAŽNJA
81)Da bi se održale estetske odlike farbe,
ne savetuje se upotreba abrazivnih
sredstava i sredstava za poliranje vozila.
82)U perionicama izbegavajte pranje
valjcima i/ili četkama. Vozilo perite isključivo
ručno, pH neutralnim deterdžentima;
sušite vlažnom jelenjom kožom. Nemojte
koristiti abrazivna sredstva i sredstava
za poliranje vozila. Ptičji izmet treba odmah
pažljivo oprati, jer je njegova kiselina
naročito agresivna. Izbegavajte (osim ako
nije neizbežno) parkiranje ispod drveća;
odmah ukloniti smole biljnog porekla koje
kad se osuše, da bi se uklonile, potrebna je
primena abrazivnih sredstava i sredstava
za poliranje, koji se nikako ne preporučuju
da ne bi oštetili sjaj farbe. Za čišćenje
prednjeg i zadnjeg vetrobranskog stakla
nemojte koristiti čistu tečnost za pranje
stakla; neohodno je razrediti je sa najmanje
50% vode. Ograničiti upotrebu tečnosti
za pranje stakla isključivo kada zahtevaju
uslovi spoljašnje temperature.
172
ODRŽAVANJE I BRIGA O VOZILU

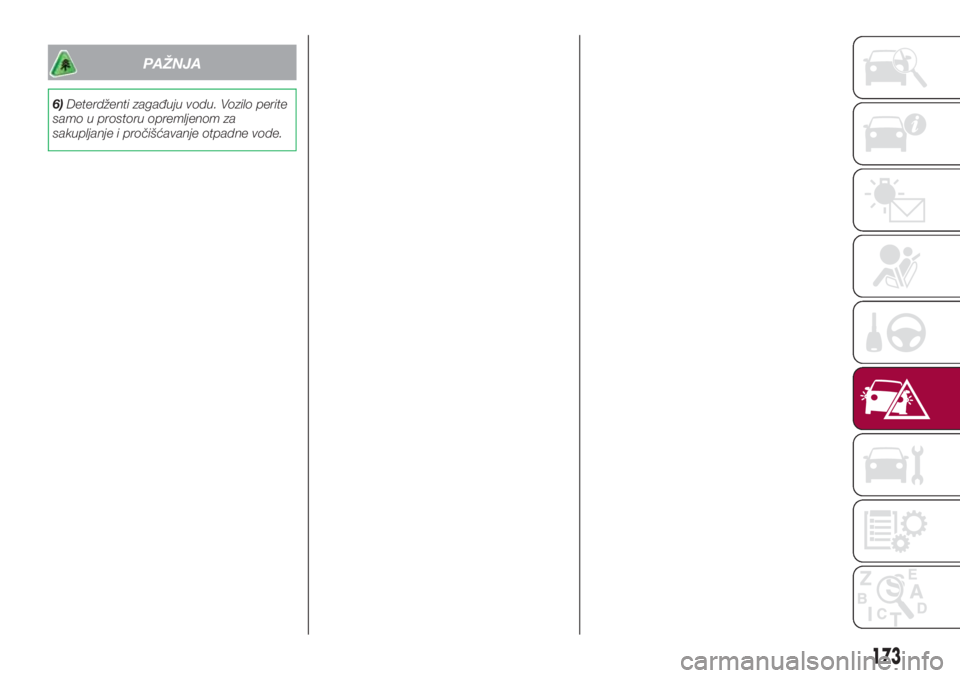

PAŽNJA
6)Deterdženti zagađuju vodu. Vozilo perite
samo u prostoru opremljenom za
sakupljanje i pročišćavanje otpadne vode.
173

TEHNIČKI PODACI
Sve što bi moglo biti korisno za
razumevanje kako je napravljen i kako
radi vaš automobil nalazi se u ovom
poglavlju i ilustrovano je podacima,
tabelama i grafikonima. Kako za
zaljubljenike, tehnička lica, tako i za
obične osobe koje žele da upoznaju
svaki detalj svog vozila.IDENTIFIKACIONI PODACI ..............174
MOTOR ..........................................175
TOČKOVI ........................................179
DIMENZIJE .....................................187
PERFORMANSE .............................190
TEŽINE............................................193
SIPANJE GORIVA I TEČNOSTI ........204
TEČNOSTI I MAZIVA .......................206
POTROŠNJA GORIVA.....................208
EMISIJE CO2 .................................212
ODREDBE O POSTUPANJU SA
VOZILOM NA KRAJU VEKA
TRAJANJA ......................................216
174
TEHNIČKI PODACI
