2018 FIAT 500L Knjižica za upotrebu i održavanje (in Serbian)

POKRETANJE U
VANREDNOJ
SITUACIJI
Kada je akumulator ispražnjen, moguće
je vanredno pokretanje putem
odgovarajućih žica i akumulatora
drugog vozila ili pomoćnog
akumulatora. U svakom slučaju,
akumulator koji se koristi treba da bude
jednake snage ili malo jači od onog
koji je ispražnjen.
UPOZORENJA
Ako koristite pomoćni akumulator,
postupajte prema uputstvima i merama
opreza koje je dao proizvođač
akumulatora.
Nemojte koristiti pomoćni akumulator ili
bilo koji drugi sa spoljnim napajanjem
ako ima napon veći od 12V:
akumulator, pokretač motora, alternator
ili elektronika vozila se mogu oštetiti.
Nemojte pokušavati vanredno
pokretanje ako je akumulator zaleđen.
Akumulator se može razbiti i
eksplodirati!POKRETANJE
POMOĆNIM
AKUMULATOROM140) 141) 142) 143)67) 68)
UPOZORENJE Pozitivni priključak (+)
akumulatora je zaštićen zaštitnim
poklopcem. Podići poklopac
radi pristupa pozitivnom priključku.
Postupiti na sledeći način:
podignite ručnu kočnicu, ručicu
Dualogic menjača staviti u položaj P
(parking), ili, za verzije sa ručnim
menjačem, u neutralnu brzinu i kontakt
bravu postavite u položaj STOP;
isključiti svu drugu električnu
dodatnu opremu koja se nalazi u vozilu;
ako koristite akumulator drugog
vozila za pokretanje u vanrednim
situacijama, parkirajte to vozilo
u dometu žica za povezivanje, povucite
ručnu kočnicu i proverite da li je
isključeno paljenje.
UPOZORENJE Izbegavajte kontakt dva
vozila, da ne bi došlo do uzemljenja i
ozbiljnih povreda prisutnih u blizini.UPOZORENJE Nemojte povezivati
direktno stezaljke negativnih polova dva
akumulatora: eventualno varničenje
može zapaliti eksplozivni gas koji bi
mogao izlaziti iz akumulatora. Ukoliko je
pomoćni akumulator ugrađen u drugo
vozilo, treba da izbegavate da se
između njega i vozila sa ispražnjenim
akumulatorom nađu metalni delovi koji
se slučajno dodiruju.
POKRETANJE U
VANREDNOJ SITUACIJI
UPOZORENJE Ako se nepravilno
izvede, procedura navedena u nastavku
može izazvati ozbiljne povrede
prisutnih ili oštetiti punjač jednog ili oba
vozila. Strogo poštujte sledeća
uputstva.
Povezivanje žica
Da biste izveli vanredno pokretanje,
postupite na sledeći način:
povezati jedan kraj žice na plus (+)
pozitivnog priključka (+) vozila sa
ispražnjenim akumulatorom;
povezati suprotan kraj žice na plus
(+) pozitivnog priključka (+) pomoćnog
akumulatora;
povezati jedan kraj žice na minus (-)
negativnog priključka (-) pomoćnog
akumulatora;
143

povezati jedan kraj žice na minus (-)
na uzemljenje motora (izloženi metalni
deo motora vozila sa ispražnjenim
akumulatorom) daleko od akumulatora i
sistema ubrizgavanja goriva;
pokrenuti motor vozila sa pomoćnim
akumulatorom, pustiti ga da radi
nekoliko minuta u praznom hodu. Zatim
pokrenuti motor vozila sa ispražnjenim
akumulatorom.
Odvajanje žica
Kada je motor pokrenut, skinite žice na
sledeći način:
odvezati suprotan kraj žice sa
minusa (-) uzemljenja motora vozila sa
ispražnjenim akumulatorom;
odvezati suprotan kraj žice sa
minusa (-) negativnog priključka (-)
pomoćnog akumulatora;
odvezati kraj žice sa plusa (+)
pozitivnog priključka (+) pomoćnog
akumulatora;
odvezati kraj žice sa plusa (+)
pozitivnog priključka (+) vozila
sa ispražnjenim akumulatorom.
Ukoliko je često potrebno vanredno
startovanje, proverite akumulator i
punjač vozila u ovlašćenom servisu za
prodaju vozila marke Fiat.POKRETANJE
GURANJEM
U potpunosti izbegavajte pokretanje
guranjem, vučom ili na nizbrdici.
UPOZORENJE Sve dok se motor ne
pokrene, servo kočnica i električni servo
upravljač nisu aktivni, dakle, potrebno
je primenjivati jaču silu na pedalu
kočnice i na volan, mnogo veću u
odnosu na redovnu.
UPOZORENJE Eventualni uređaji (npr.
mobilni telefoni, itd.) povezani na
utičnice vozila troše struju iako se ne
koriste. Ako su dugo povezani kada je
motor isključen, mogu isprazniti
akumulator što skraćuje njegov rok
trajanja, i/ili može doći do
nemogućnosti pokretanja motora.
PAŽNJA
140)Nemojte se previše približavati
rashladnom ventilatoru hladnjaka:
elektroventilator može da se pokrene,
postoji opasnost od povreda. Obratite
pažnju na marame, kravate i odeću koja
nije pripijena uz telo: postoji mogućnost da
ih povuku organi u pokretu.
141)Skinite sve metalne predmete (npr.
prstenje, satove, narukvice), koji mogu
slučajno doći u kontakt s elektronikom
i izazvati teške povrede.142)Akumulatori sadrže kiselinu koja može
spržiti kožu ili oči. Akumulator odaje
vodonika, koji je lako zapaljiv i može
eksplodirati. Stoga nemojte približavati
plamen ili uređaje koji mogu izazvati
varničenje.
143)Ovaj postupak pokretanja mora izvršiti
stručno osoblje jer nepravilni manevri bi
mogli izazvati elktrična pražnjenja većeg
intenziteta. Pored ovoga, tečnost u
akumulatoru je otrovna i korozivna,
izbegavajte dodir sa kožom i očima.
Savetujemo da se ne približavate
akumulatoru sa otvorenim plamenom ili
upaljenom cigaretom i da ne izazivate
varničenje.
PAŽNJA
67)Nemojte povezivati žicu na negativan
priključak (–) ispražnjenog akumulatora.
Varnice koje bi mogle da nastanu mogu da
izazovu eksploziju akumulatora i teške
povrede. Koristiti isključivo određenu
masu; nemojte koristiti nijedan drugi
izloženi metalni deo.
68)Obavezno izbegavajte upotrebu brzog
punjača baterija za pokretanje u vanrednoj
situaciji: mogli bi se oštetiti elektronski
sistemi i centralne jedinice paljenja i
napajanja motora.
144
U HITNIM SLUČAJEVIMA

SISTEM ZA
BLOKIRANJE
DOVODA GORIVA
144)
Aktivira se u slučaju udarca i dovodi do:
prekida dovoda goriva sa
naknadnim gašenjem motora;
automatsko otključavanje vrata;
paljenje unutrašnjeg osvetljenja;
paljenja svetala za slučaj opasnosti.
Intervencija sistema je označena
prikazom poruke na displeju.
UPOZORENJE Pažljivo proverite vozilo
da biste se uverili da nije došlo do
gubitka goriva, na primer u odeljku
motora, ispod vozila ili u blizini zone
rezervoara. Posle udara, okrenite
kontakt ključ u položaj STOP da bi
sprečili pražnjenje akumulatora.
Procedura Reset (resetovanje)
Kako biste sistem ponovo doveli do
ispravnog funkcionisanja, izvršite
sledeću proceduru resetovanja (ovaj
postupak mora biti izvršen za najviše 1
minut):
okrenite kontakt ključ u položaj
MAR;
uključite desni pokazivač pravca i
nakon toga ga deaktivirajte;
uključite levi pokazivač pravca i
nakon toga ga deaktivirajte;
uključite desni pokazivač pravca i
nakon toga ga deaktivirajte;
uključite levi pokazivač pravca i
nakon toga ga deaktivirajte;
okrenite kontakt ključ u položaj
STOP i nakon toga u MAR.
Verzije LPG:u slučaju udara vozila
dovod benzina biva odmah prekinut,
sigurnosni elektroventili LPG se
zatvaraju i zaustavlja se ubrizgavanje
što za posledicu ima gašenje motora.
Verzije Natural Power: u slučaju
udarca vozila odmah se prekida dovod
goriva čime se gasi motor.
PAŽNJA
144)Posle udara, ako primetite miris goriva
ili uočite curenje iz sistema napajanja, ne
uključujte sistem ponovo, kako biste izbegli
opasnost od požara.
ŠLEPANJE VOZILA
KAČENJE ALKE ZA VUČU
145) 146) 147) 148)
Alke za vuču, isporučene se sa vozilom,
nalaze se u kutiji za alat koja se nalazi
u prtljažniku ispod tapacirunga.
UPOZORENJE Najkraća alka za vuču
treba da se koristi na prednjem delu
vozila, a najduža se koristi na zadnjem
delu vozila.
Verzije 500L WAGON
NAPOMENA Kod verzija 500L WAGON
dobija se samo jedna alka za vuču, koja
se može koristiti za prednji branik ili za
zadnji branik.
Prednji
Ručno skinuti poklopac A sl. 161
pritiskom na donji deo. Uzmite alku za
vuču B sa svog mesta u kutiji za alat
i pričvrstite je na zadnji stožer sa
navojima.
Zadnji
Ručno skinuti poklopac A sl. 162 ili sl.
163 (verzije 500L WAGON) pritiskom
na donji deo. Uzmite alku za vuču B sa
svog mesta u kutiji za alat i pričvrstite
je na zadnji stožer sa navojima.
145

Verzije sa menjačem Dualogic
Proverite da li je menjač u neutralnoj
brzini (N) (proverite da li se vozilo
pomera na guranje) i da radi kao za
vuču normalnog vozila sa mehaničkim
menjačem. Ukoliko menjač ne možete
da prebacite u neutralnu brzinu,
nemojte vršiti vuču vozila već
se obratite ovlašćenom servisu za vozila
marke Fiat.
PAŽNJA
145)Pre početka vuče, okrenite kontakt
ključ u položaj MAR a potom u STOP, bez
izvlačenja. Izvlačenjem ključa automatski se
uključuje blokada upravljača, uz posledičnu
nemogućnost upravljanja točkovima.
146)Pre zavrtanja alke pažljivo očistite
ležište sa navojem. Kuke za vuču prednje i
zadnje mogu se koristiti jedino za operacije
pomoći na putu.
147)Tokom vuče imajte na umu da je bez
servokočnice i električnog servovolana
za kočenje potrebna veća sila pritiska na
papučicu i za skretanje je potrebna veća
sila koja treba da deluje na volan. Ne
koristite flaksibilnu užad za vuču,
izbegavajte trzanja. Tokom operacija vuče
utvrdite da li spojnica za fiksiranje na vozilo
oštećuje delove koje dodiruje. Prilikom
vuče vozila obavezno je poštovanje
specifičnih pravila drumskog saobraćaja,
koja se odnose kako na uređaje za vuču,
tako i na ponašanje na putu. Tokom vuče
vozila ne uključujte motor.148)Kuke za vuču prednje i zadnje mogu
se koristiti jedino za operacije pomoći
na putu. Dozvoljena je vuča na kratke
relacije pomoću odgovarajućeg uređaja koji
odgovara saobraćajnim propisima (kruta
letva), kretanje vozila po putu u cilju
pripreme za vuču ili prevoz pomoću
kamiona (na Cross verzijama NE koristiti
zadnju kuku za vuču za transport na
kamionu: koristiti prednju kuku za vuču).
Kuke NE MORAJU da se koriste za
operacije popravke vozila van puta ili ako
postoje prepreke (npr. sneg, blato itd.)
i/ili za vuču pomoću užadi ili drugih uređaja
koji nisu kruti ili u slučaju kada postoji
prepreka za normalno kretanje vozila sa
menjačem u praznom hodu. Poštujući gore
navedene uslove, vuča mora da se obavi
sa dva vozila (ono koje vuče i vučeno)
što bolje poravnata na istoj osovini
centralne linije radi izbegavanja
prekomernih poprečnih pomeranja na
vučnim uređajima.
161F0Y0630C
162F0Y0631C
163F0Y0144C
146
U HITNIM SLUČAJEVIMA

ODRŽAVANJE I BRIGA O VOZILU
Pravilno održavanje dozvoljava da se
vremenom održe performanse vozila, uz
kontrolu troškova upotrebe i očuvanje
efikasnosti bezbednosnih sistema.
U ovom poglavlju objašnjavamo kako.REDOVNO ODRŽAVANJE ...............148
KUĆIŠTE MOTORA.........................160
PUNJENJE AKUMULATORA ...........168
PREDNJI / ZADNJI BRISAČ ............169
PODIZANJE VOZILA .......................171
TOČKOVI I PNEUMATICI .................171
KAROSERIJA ..................................172
147

REDOVNO
ODRŽAVANJE
Pravilno servisiranje je izuzetno važno
za dug vek vozila u najboljim uslovima.
Zbog ovoga Fiat predviđa niz provera
i intervencija održavanja u intervalima
nakon određenog broja pređenih
kilometara i gde je predviđeno,
prethodno određene vremenske
intervale održavanja, kao što je opisano
u planu redovnog održavanja.
Pre svakog servisiranja je uvek
potrebno obratiti pažnju na opis u planu
redovnog održavanja (npr. periodično
proveravati nivo tečnosti, pritisak
pneumatika, itd...).
Uslugu redovnog održavanja pruža
ovlašćeni servis za vozila marke Fiat u
prethodno određenim rokovima.
Ukoliko, prilikom obavljanja bilo koje
intervencije, pored predviđenih radnji, bi
se ukazala potreba za dodatnim
zamenama ili popravkama, one se
mogu izvršiti samo uz Vašu eksplicitnu
saglasnost. Ukoliko se vozilo koristi
često za vuču prikolica, potrebno
je smanjiti period između dva servisa
redovnog održavanja.
UPOZORENJE Servise redovnog
održavanja je propisao proizvođač.
Izostanak istih može dovesti da
prestanka važenja garancije.Preporučujemo da odmah ukažete
ovlašćenom servisu za vozila marke Fiat
na eventualne manje nepravilnosti u
radu, bez odlaganja do narednog
servisa.
PERIODIČNE PROVERE
Na svakih 1.000 kmili pre dugih
putovanja proverite i eventualno
ispravite:
nivo rashladne tečnosti motora;
nivo kočione tečnosti;
nivo tečnosti za pranje stakala;
pritisak i stanje pneumatika;
rad sistema rasvete (farova,
pokazivača pravaca, svetla upozorenja,
itd.);
rad sistema čišćenja/pranja stakala i
položaj/istrošenost metlica brisača
vetrobrana/zadnjeg stakla.
Na svakih3.000km proverite i
eventualno dopunite: nivo motornog
ulja.Za verzije 0.9 TwinAir Turbona
svakih3.000km proveriti i eventualno
ispravite maksimalni nivo motornog ulja.
ZAHTEVNA UPOTREBA
VOZILA
U slučaju da se vozilo koristi u nekom
od sledećih uslova:
snage reda (ili gradsko
obezbeđenje), javne auto usluge (taksi);
vuča teretne ili kamp prikolice;
prašnjavi putevi;
kratka i učestala putovanja (manja
od 7-8 km) na spoljnim temperaturama
ispod nule;
motor koji često radi na malom broju
obrtaja ili putovanja na dugim
relacijama pri maloj brzini, ili u slučaju
dužeg mirovanja;
sledeće provere je potrebno obavljati
češće nego što je navedeno u Planu
redovnog održavanja:
provera stanja i istrošenosti pločica
prednjih kočionih diskova;
provera zaprljanosti brava poklopaca
motora i prtljažnika, čišćenje i
podmazivanje mehanizama;
vizuelna provera stanja: motora,
menjača, prenosa, krutih i fleksibilnih
delova cevovoda (auspuh/dovod
goriva/kočnice), gumenih delova
(manžetne/creva/čaure, itd.);
provera napunjenosti akumulatora i
nivoa tečnosti (elektrolita);
vizuelna kontrola stanja remenja
dodatnih komandi;
provera i eventualna zamena
motornog ulja i filtera;
provera i eventualna zamena
antipolenskog filtera;
proverite i, ukoliko je neophodno,
zamenite uređaj za prečišćavanje
vazduha;
148
ODRŽAVANJE I BRIGA O VOZILU

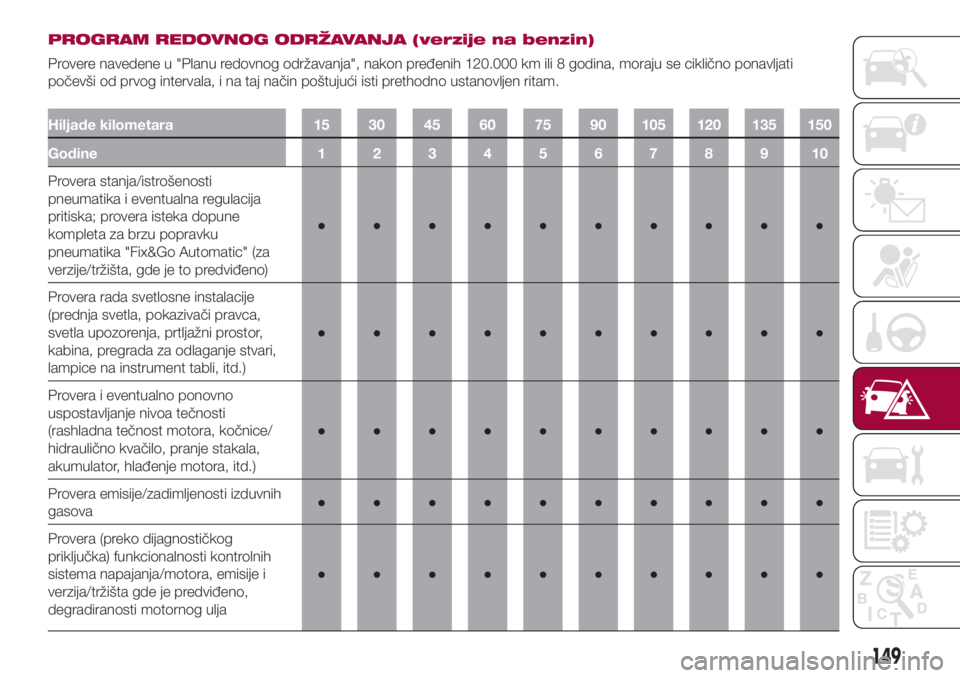

PROGRAM REDOVNOG ODRŽAVANJA (verzije na benzin)
Provere navedene u "Planu redovnog održavanja", nakon pređenih 120.000 km ili 8 godina, moraju se ciklično ponavljati
počevši od prvog intervala, i na taj način poštujući isti prethodno ustanovljen ritam.

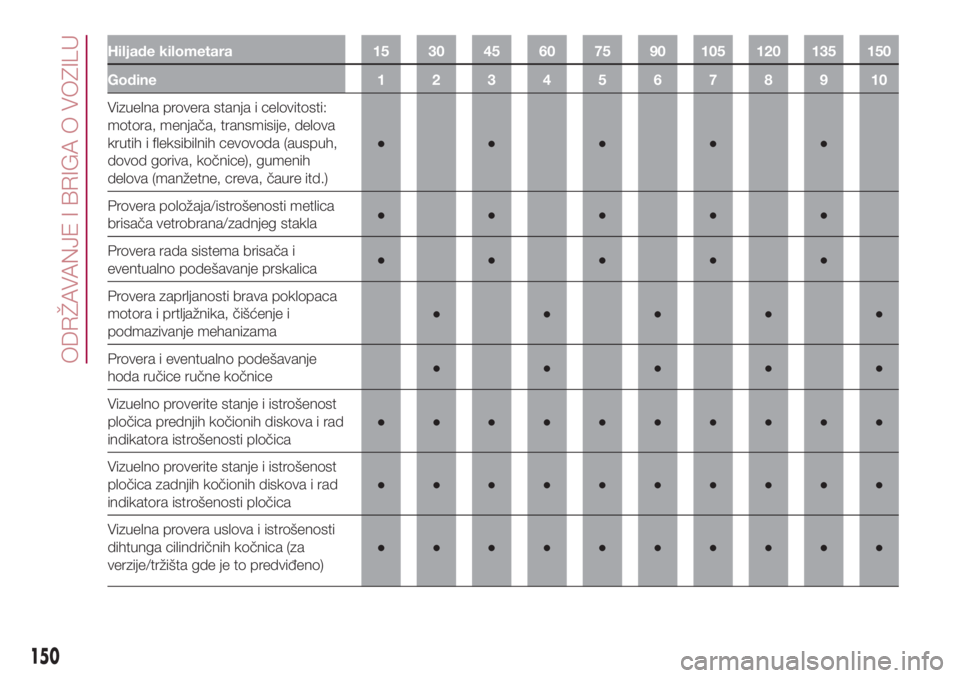

Hiljade kilometara 15 30 45 60 75 90 105 120 135 150
Godine12345678910
Provera stanja/istrošenosti
pneumatika i eventualna regulacija
pritiska; provera isteka dopune
kompleta za brzu popravku
pneumatika "Fix&Go Automatic" (za
verzije/tržišta, gde je to predviđeno)●●●●●●●●●●
Provera rada svetlosne instalacije
(prednja svetla, pokazivači pravca,
svetla upozorenja, prtljažni prostor,
kabina, pregrada za odlaganje stvari,
lampice na instrument tabli, itd.)●●●●●●●●●●
Provera i eventualno ponovno
uspostavljanje nivoa tečnosti
(rashladna tečnost motora, kočnice/
hidraulično kvačilo, pranje stakala,
akumulator, hlađenje motora, itd.)●●●●●●●●●●
Provera emisije/zadimljenosti izduvnih
gasova●●●●●●●●●●
Provera (preko dijagnostičkog
priključka) funkcionalnosti kontrolnih
sistema napajanja/motora, emisije i
verzija/tržišta gde je predviđeno,
degradiranosti motornog ulja●●●●●●●●●●
149

Hiljade kilometara 15 30 45 60 75 90 105 120 135 150
Godine12345678910
Vizuelna provera stanja i celovitosti:
motora, menjača, transmisije, delova
krutih i fleksibilnih cevovoda (auspuh,
dovod goriva, kočnice), gumenih
delova (manžetne, creva, čaure itd.)●●●●●
Provera položaja/istrošenosti metlica
brisača vetrobrana/zadnjeg stakla●●●●●
Provera rada sistema brisača i
eventualno podešavanje prskalica●●●●●
Provera zaprljanosti brava poklopaca
motora i prtljažnika, čišćenje i
podmazivanje mehanizama●●●●●
Provera i eventualno podešavanje
hoda ručice ručne kočnice●●●●●
Vizuelno proverite stanje i istrošenost
pločica prednjih kočionih diskova i rad
indikatora istrošenosti pločica●●●●●●●●●●
Vizuelno proverite stanje i istrošenost
pločica zadnjih kočionih diskova i rad
indikatora istrošenosti pločica●●●●●●●●●●
Vizuelna provera uslova i istrošenosti
dihtunga cilindričnih kočnica (za
verzije/tržišta gde je to predviđeno)●●●●●●●●●●
150
ODRŽAVANJE I BRIGA O VOZILU
