2018 FIAT 500L Instructieboek (in Dutch)

GEPROGRAMMEERD ONDERHOUDSSCHEMA (benzineversie)
De controles vermeld in het Geprogrammeerd Onderhoudsschema moeten, na het bereiken van 120.000 km/8 jaar, cyclisch
herhaald worden te beginnen vanaf het eerste interval, daarna dezelfde intervallen aanhouden als daarvoor.
km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Conditie/slijtage banden controleren
en bandendruk, indien nodig,
herstellen; vervaldatum van de
"Fix&Go Automatic" reparatiekit kit
controleren (voor bepaalde versies/
markten)●●●●●●●●●●
Werking verlichtingssysteem
(koplampen, richtingaanwijzers,
alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes
instrumentenpaneel, enz.) controleren●●●●●●●●●●
Vloeistofniveaus controleren en
eventueel bijvullen (motorkoelvloeistof,
remmen/hydraulische koppeling,
ruitensproeiers, accu enz.)●●●●●●●●●●
Uitlaatgasemissie controleren●●●●●●●●●●
De diagnosestekker gebruiken om de
werking van het brandstoftoevoer-/
motormanagementsysteem en de
emissie te controleren; en voor
bepaalde versies/markten, de
verslechtering van de motorolie●●●●●●●●●●
159

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Visueel de toestand controleren van:
buitenzijde van carrosserie,
bodemplaatbescherming, slangen en
leidingen (uitlaat, brandstof- en
remsysteem) en rubber elementen
(hoezen, slangen, bussen enz.)●●●●●
Stand en conditie van wisrubbers van
ruitenwissers voor/achter controleren●●●●●
Werking van het
ruitensproeiersysteem controleren en
zo nodig de sproeiers afstellen●●●●●
De sloten van de motorkap en
achterklep op aanwezigheid van vuil
controleren, mechanismen reinigen en
smeren●●●●●
Slag van handrem controleren en zo
nodig afstellen●●●●●
Conditie en slijtage remblokken van
schijfremmen voor visueel controleren
en de werking van
remblokslijtagesensor controleren●●●●●●●●●●
Conditie en slijtage remblokken van
schijfremmen achter visueel
controleren en de werking van
remblokslijtagesensor controleren●●●●●●●●●●
160
ONDERHOUD EN ZORG

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Conditie en slijtage van de achterste
trommelremvoeringen visueel
controleren (voor bepaalde versies/
markten)●●●●●●●●●●
Conditie en spanning van
aandrijfriem(en) hulporganen (bij
versies zonder automatische
riemspanner) visueel inspecteren●
Spanning van aandrijfriem
hulporganen controleren (versies
zonder automatische riemspanner) (of
elke 2 jaar)●●
Visueel de conditie controleren van de
getande distributieriem (behalve 0.9
TwinAir-versies)●
Oliepeil handgeschakelde
versnellingsbak controleren●
Visueel de conditie controleren van:
LPG-leidingen en stekkers,
bevestiging LPG-tank (alleen LPG-
versies)●●●●●
Werking en parameters van het
brandstoftoevoersysteem m.b.v
diagnoseaansluiting controleren
(alleen LPG-versies)●●●●●
161

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Visueel de conditie controleren van:
aardgasleidingen en verbindingen en
bevestiging aardgastank, repareren
indien nodig (alleen Natural Power-
versies) (1)●●●●●
Drukregelaar controleren en indien
nodig het binnenfilter vervangen
(alleen Natural Power-versies) (1)●●●●●
Werking en parameters van het
brandstoftoevoersysteem m.b.v
zelfdiagnoseaansluiting controleren
(alleen Natural Power-versies)●●●●●
Aanhaalkoppel bevestigingsbanden
cilinder controleren (alleen Natural
Power-versies)●●●
Drukregelaar en afdichting
verwarmingsleidingen controleren
(alleen Natural Power-versies)●●●●●
Correcte plaatsing van injectoren
controleren (plaatsing,
klembevestiging) (alleen Natural
Power-versies)●●●●●
(1) Of elk jaar.
162
ONDERHOUD EN ZORG

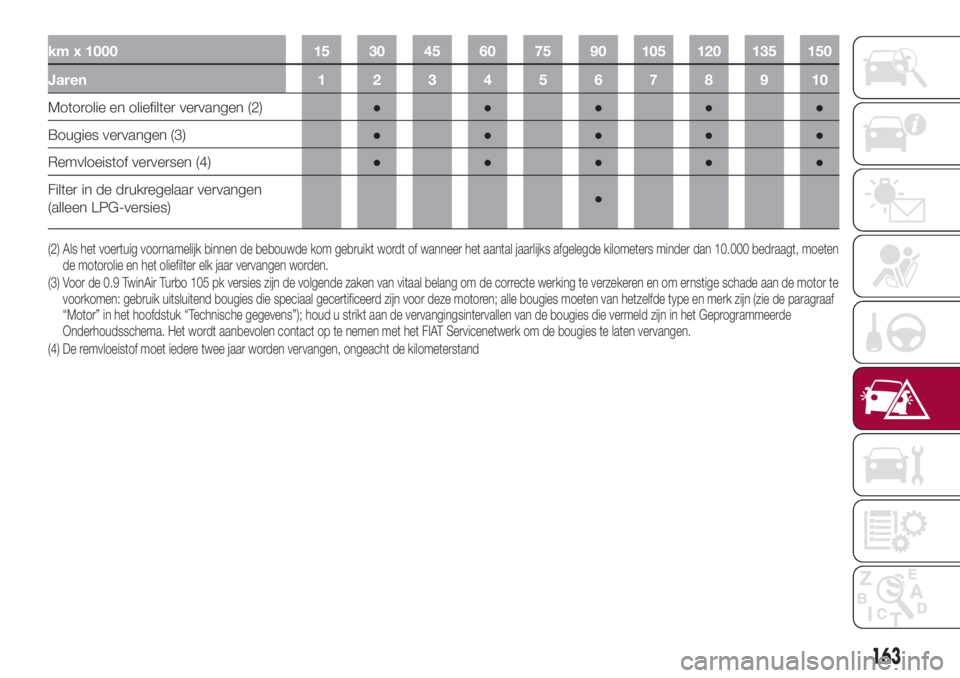

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Motorolie en oliefilter vervangen (2)●●●●●
Bougies vervangen (3)●●●●●
Remvloeistof verversen (4)●●●●●
Filter in de drukregelaar vervangen
(alleen LPG-versies)●
(2) Als het voertuig voornamelijk binnen de bebouwde kom gebruikt wordt of wanneer het aantal jaarlijks afgelegde kilometers minder dan 10.000 bedraagt, moeten
de motorolie en het oliefilter elk jaar vervangen worden.
(3) Voor de 0.9 TwinAir Turbo 105 pk versies zijn de volgende zaken van vitaal belang om de correcte werking te verzekeren en om ernstige schade aan de motor te
voorkomen: gebruik uitsluitend bougies die speciaal gecertificeerd zijn voor deze motoren; alle bougies moeten van hetzelfde type en merk zijn (ziede paragraaf
“Motor” in het hoofdstuk “Technische gegevens”); houd u strikt aan de vervangingsintervallen van de bougies die vermeld zijn in het Geprogrammeerde
Onderhoudsschema. Het wordt aanbevolen contact op te nemen met het FIAT Servicenetwerk om de bougies te laten vervangen.
(4) De remvloeistof moet iedere twee jaar worden vervangen, ongeacht de kilometerstand
163

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
Papieren filter (LPG in gasvormige
toestand) vervangen (alleen LPG-
versies)●●●●●
164
ONDERHOUD EN ZORG

km x 1000 15 30 45 60 75 90 105 120 135 150
Jaren12345678910
De aandrijfriem(en) van hulporganen
vervangen(5)
Getande distributieriem vervangen
(0.9 TwinAir versies uitgezonderd)(5)
Luchtfilterelement vervangen (6)●●●●●
Interieurfilter vervangen (6) (O) (●)
●●●●●
(5) Niet-stoffige omgevingen: aanbevolen maximumafstand 120.000 km. Ongeacht de kilometerstand, moet de riem om de 6 jaar vervangen worden. In stoffige
omgevingen en/of bij gebruik van het voertuig onder zware omstandigheden (koude klimaten, gebruik in de stad, periodes van langdurige stilstand) wordt een
maximale kilometerstand van 60.000 km aanbevolen. Ongeacht de kilometerstand, moet de riem om de 4 jaar vervangen worden.
(6) As het voertuig gebruikt wordt in stoffige omgevingen, moet dit filter om de 15.000 km vervangen worden.
(O) Aanbevolen werkzaamheden
(●) Verplichte werkzaamheden
165

GEPROGRAMMEERD ONDERHOUDSSCHEMA (Dieselversies)
De controles vermeld in het Geprogrammeerd Onderhoudsschema moeten, na het bereiken van 120.000 km/6 jaar, cyclisch
herhaald worden te beginnen vanaf het eerste interval, daarna dezelfde intervallen aanhouden als daarvoor.
km x 1000 20 40 60 80 100 120 140 160 180 200
Jaren12345678910
Conditie/slijtage banden controleren
en bandendruk, indien nodig,
herstellen; vervaldatum lading
“Fix&Go Automatic” kit controleren
(voor bepaalde versies/markten)●●●●●●●●●●
Werking verlichtingssysteem
(koplampen, richtingaanwijzers,
alarmknipperlichten, bagageruimte,
interieur, dashboardkastje, lampjes
instrumentenpaneel, enz.) controleren●●●●●●●●●●
Vloeistofniveaus controleren en
eventueel bijvullen (motorkoelvloeistof,
remmen/hydraulische koppeling,
ruitensproeiers, accu enz.)●●●●●●●●●●
Uitlaatgasemissie controleren●●●●●●●●●●
De diagnosestekker gebruiken om de
werking van het brandstoftoevoer-/
motormanagementsysteem en de
emissie te controleren; en voor
bepaalde versies/markten, de
verslechtering van de motorolie●●●●●●●●●●
166
ONDERHOUD EN ZORG
