❒ Den Deckel B wie in der Abbildung
gezeigt in den seitlichen Führungen
nach oben schieben und entfernen.
❒ Nach dem Austausch der
Sicherung, Deckel einbauen und
sicherstellen, dass er
ordnungsgemäß geschlossen ist.
LPG-Versionen
Die Komponenten der LPG-Anlage
werden von speziellen Sicherungen
geschützt.
Für den eventuellen Austausch das
Fiat-Servicenetz aufsuchen.
Die Nummerierung, die das jeder
Sicherung entsprechende elektrische
Bauteil kennzeichnet, ist auf der
Rückseite des Deckels
Abb. 131 angeordnet.

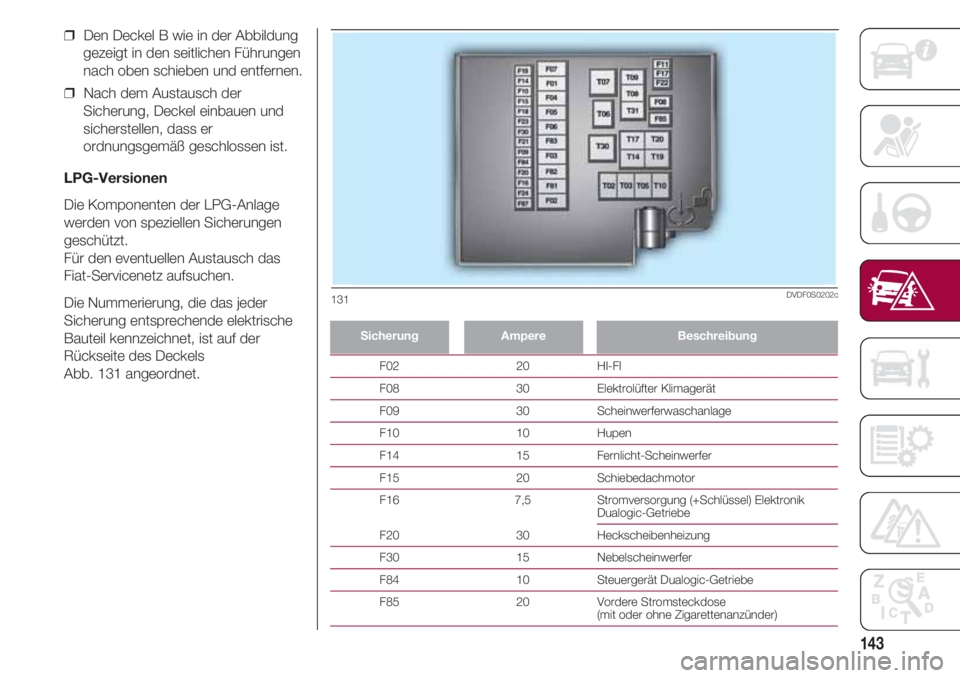

SicherungAmpereBeschreibung
F02 20 HI-FI
F08 30 Elektrolüfter Klimagerät
F09 30 Scheinwerferwaschanlage
F10 10 Hupen
F14 15 Fernlicht-Scheinwerfer
F15 20 Schiebedachmotor
F16 7,5 Stromversorgung (+Schlüssel) Elektronik
Dualogic-Getriebe
F20 30 Heckscheibenheizung
F30 15 Nebelscheinwerfer
F84 10 Steuergerät Dualogic-Getriebe
F85 20 Vordere Stromsteckdose
(mit oder ohne Zigarettenanzünder)
131DVDF0S0202c

IM NOTFALL
144
AUFLADEN DER
BATTERIE 36)
ZUR BEACHTUNG Die Beschreibung
des Vorgangs zum Aufladen der
Batterie soll ausschließlich zu
Informationszwecken dienen. Für die
Ausführung dieser Arbeit wenden Sie
sich bitte an das Fiat-Servicenetz.
ZUR BEACHTUNG Bevor die
elektrische Versorgung zur Batterie
unterbrochen wird, immer mindestens
eine Minute warten, bevor der
Zündschlüssel auf STOP gebracht und
die Tür auf der Fahrerseite geschlossen
wird.
Es empfiehlt sich das Aufladen bei
einem niedrigen Ampere-Wert für ca.
24 Stunden. Ein längeres Aufladen
könnte die Batterie beschädigen.
Versionen ohne Start&Stop-System
(für Versionen/Märkte wo vorgesehen)
Hinweise zum Aufladen:
❒ Die Klemme vom Minuspol der
Batterie trennen.
❒ Die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei die
Polarität beachtet werden muss.
❒ Das Ladegerät einschalten.
❒ Nach Beenden der Aufladung muss
das Ladegerät zuerst ausgeschaltet
werden, bevor es von der Batterie
getrennt wird.
❒ Die Klemme wieder an den Minuspol
der Batterie anschließen.
Versionen mit Start&Stop-System
(für Versionen/Märkte wo vorgesehen)
Hinweise zum Aufladen:
❒ Den Steckverbinder A Abb. 132
(durch Betätigung der Taste B) vom
Sensor C für die Kontrolle des
Batterieladezustandes, der am
Minuspol D der Batterie installiert ist,
trennen.
132DVDF0S0127c
❒ Das Pluskabel des Ladegerätes am
Pluspol der Batterie E Abb. 133 und
das Minuskabel an der Klemme des
Sensors D anschließen.
❒ Das Ladegerät einschalten.
Das Gerät nach dem Aufladen
ausschalten.
❒ Nachdem das Ladegerät getrennt
wurde, den Steckverbinder
A am Sensor C anschließen, wie in
Abb. 132 gezeigt.
133DVDF0S0128c

145
ABSCHLEPPEN DES
FAHRZEUGS 37)
Versionen mit Dualogic-Getriebe
Sicherstellen, dass sich das Fahrzeug
im Leerlauf (N) befindet (prüfen, ob sich
das Fahrzeug anschieben lässt) und
wie ein Fahrzeug mit normalem
mechanischen Getriebe abschleppen.
Sollte es nicht möglich sein, das
Getriebe in Leerlaufstellung zu bringen,
kann das Fahrzeug nicht abgeschleppt
werden. Bitte in diesem Fall an das
Fiat-Servicenetz kontaktieren.
EINHAKEN DES
ABSCHLEPPRINGS
Der mit dem Fahrzeug gelieferte
Abschleppring befindet sich im
Werkzeugbehälter unter der
Kofferraumverkleidung.
Vorgehensweise:

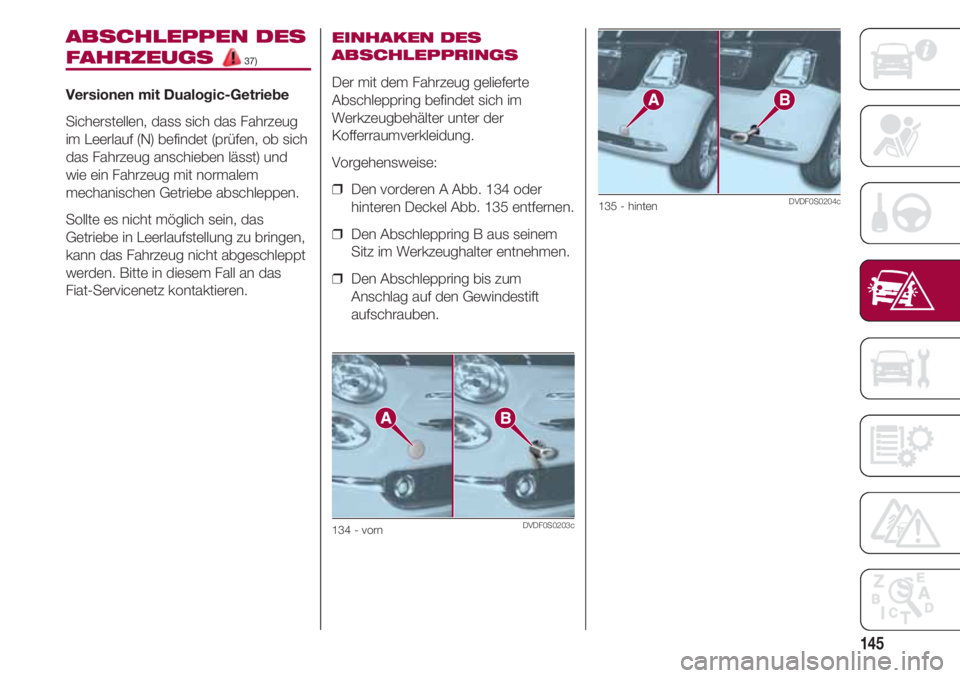

❒ Den vorderen A Abb. 134 oder
hinteren Deckel Abb. 135 entfernen.
❒ Den Abschleppring B aus seinem
Sitz im Werkzeughalter entnehmen.
❒ Den Abschleppring bis zum
Anschlag auf den Gewindestift
aufschrauben.
134 - vornDVDF0S0203c
135 - hintenDVDF0S0204c
