2018 FIAT 124 SPIDER Knjižica za upotrebu i održavanje (in Serbian)

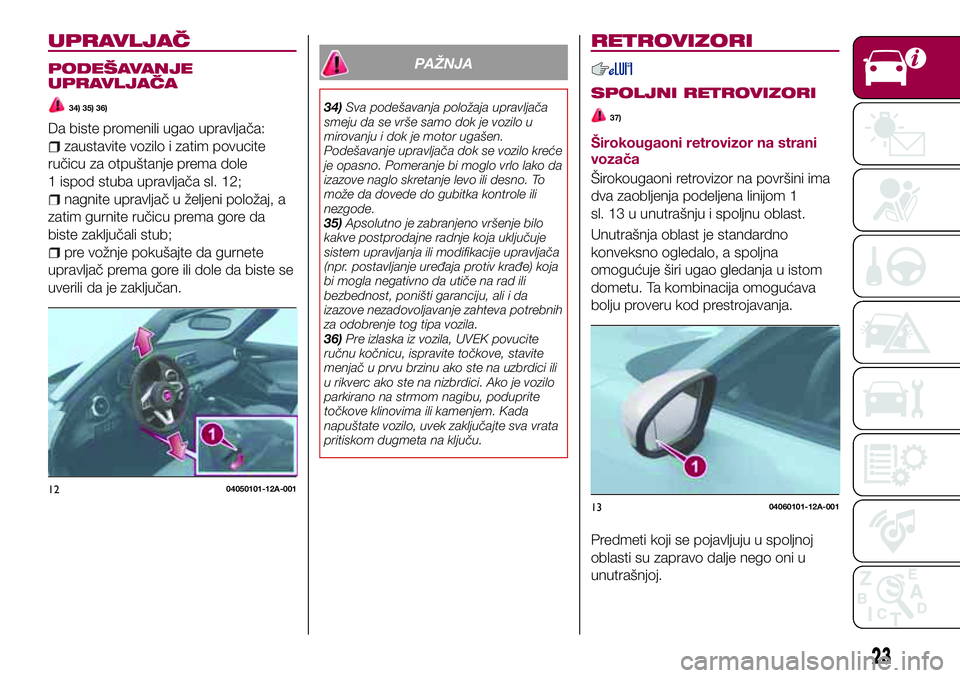

UPRAVLJAČ
PODEŠAVANJE
UPRAVLJAČA
34) 35) 36)
Da biste promenili ugao upravljača:
zaustavite vozilo i zatim povucite
ručicu za otpuštanje prema dole
1 ispod stuba upravljača sl. 12;
nagnite upravljač u željeni položaj, a
zatim gurnite ručicu prema gore da
biste zaključali stub;
pre vožnje pokušajte da gurnete
upravljač prema gore ili dole da biste se
uverili da je zaključan.
PAŽNJA
34)Sva podešavanja položaja upravljača
smeju da se vrše samo dok je vozilo u
mirovanju i dok je motor ugašen.
Podešavanje upravljača dok se vozilo kreće
je opasno. Pomeranje bi moglo vrlo lako da
izazove naglo skretanje levo ili desno. To
može da dovede do gubitka kontrole ili
nezgode.
35)Apsolutno je zabranjeno vršenje bilo
kakve postprodajne radnje koja uključuje
sistem upravljanja ili modifikacije upravljača
(npr. postavljanje uređaja protiv krađe) koja
bi mogla negativno da utiče na rad ili
bezbednost, poništi garanciju, ali i da
izazove nezadovoljavanje zahteva potrebnih
za odobrenje tog tipa vozila.
36)Pre izlaska iz vozila, UVEK povucite
ručnu kočnicu, ispravite točkove, stavite
menjač u prvu brzinu ako ste na uzbrdici ili
u rikverc ako ste na nizbrdici. Ako je vozilo
parkirano na strmom nagibu, poduprite
točkove klinovima ili kamenjem. Kada
napuštate vozilo, uvek zaključajte sva vrata
pritiskom dugmeta na ključu.
RETROVIZORI
SPOLJNI RETROVIZORI
37)
Širokougaoni retrovizor na strani
vozača
Širokougaoni retrovizor na površini ima
dva zaobljenja podeljena linijom 1
sl. 13 u unutrašnju i spoljnu oblast.
Unutrašnja oblast je standardno
konveksno ogledalo, a spoljna
omogućuje širi ugao gledanja u istom
dometu. Ta kombinacija omogućava
bolju proveru kod prestrojavanja.
Predmeti koji se pojavljuju u spoljnoj
oblasti su zapravo dalje nego oni u
unutrašnjoj.
1204050101-12A-001
1304060101-12A-001
23

UNUTRAŠNJI DNEVNI/
NOĆNI RETROVIZOR
39)
Podešavanje retrovizora
Pre vožnje podesite retrovizor
sl. 14 tako da centrirate pogled kroz
zadnji prozor.
Smanjivanje odbljeska od svetala
vozila iza vas
Prebacite retrovizor pomoću
dnevne/noćne ručice u dnevni položaj.
Gurnite ručicu za sprečavanje odbljeska
1 sl. 15 prema napred za dnevnu
vožnju (položaj A).
Povucite je unazad da biste smanjili
odbljesak od vozila iza sebe (položaj B).
RETROVIZORI S
ELEKTRIČNIM
UPRAVLJANJEM
Paljenje se mora prebaciti u položaj
ACC ili ON.
Za podešavanje postupite na sledeći
način:
okrenite prekidač retrovizora
sl. 16 ulevo 1 (L = levo) ili udesno 2 (R =
desno) da biste izabrali levi ili desni
retrovizor;
pritisnite prekidač retrovizora u
odgovarajućem smeru.Nakon podešavanja retrovizora
zaključajte upravljački element
okretanjem prekidača u centralni
položaj 0 da biste sprečili nenamerno
pomeranje.
PREKLOPNI
RETROVIZORI
38)
Preklopite spoljni retrovizor prema
nazad sl. 17 tako da bude u ravnini sa
vozilom.
1404060102-ADJ-001
1504060102-MAN-0021604060101-L12-001
24
UPOZNAVANJE S VAŠIM VOZILOM

PAŽNJA
37)Pre prestrojavanja svakako se osvrnite i
proverite stanje. Prestrojavanje bez
uzimanja u obzir stvarne udaljenosti vozila u
konveksnom ogledalu je opasno. Mogli
biste da izazovete ozbiljnu nezgodu. Ono
što vidite u konveksnom ogledalu je bliže
nego što vam se čini.
38)Uvek vratite spoljne retrovizore u
položaj za vožnju pre nego što krenete:
vožnja sa zatvorenim spoljnim retrovizorima
je opasna. Vaš pregled stanja iza vozila
biće ograničen i mogli biste da izazovete
nesreću.
39)Nemojte slagati teret ili predmete više
od naslona na sedištima jer to može da
bude opasno. Teret može da vam prepreči
pogled u retrovizor, a to može da izazove
sudar prilikom prestrojavanja.

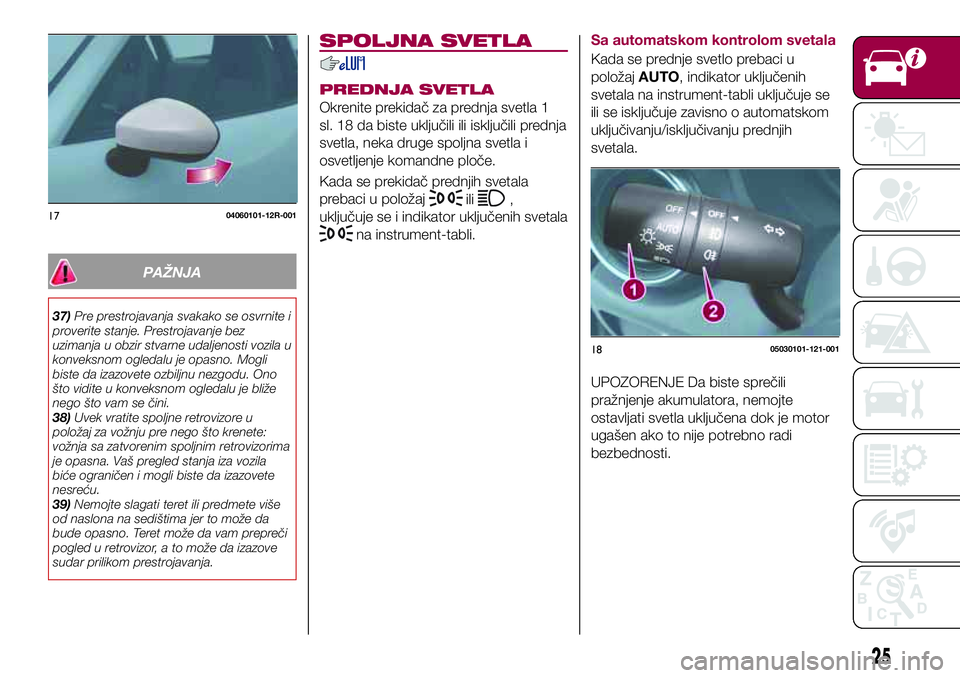

SPOLJNA SVETLA
PREDNJA SVETLA
Okrenite prekidač za prednja svetla 1
sl. 18 da biste uključili ili isključili prednja
svetla, neka druge spoljna svetla i
osvetljenje komandne ploče.
Kada se prekidač prednjih svetala
prebaci u položaj
ili,
uključuje se i indikator uključenih svetala
na instrument-tabli.Sa automatskom kontrolom svetala
Kada se prednje svetlo prebaci u
položajAUTO, indikator uključenih
svetala na instrument-tabli uključuje se
ili se isključuje zavisno o automatskom
uključivanju/isključivanju prednjih
svetala.
UPOZORENJE Da biste sprečili
pražnjenje akumulatora, nemojte
ostavljati svetla uključena dok je motor
ugašen ako to nije potrebno radi
bezbednosti.
1704060101-12R-001
1805030101-121-001
25

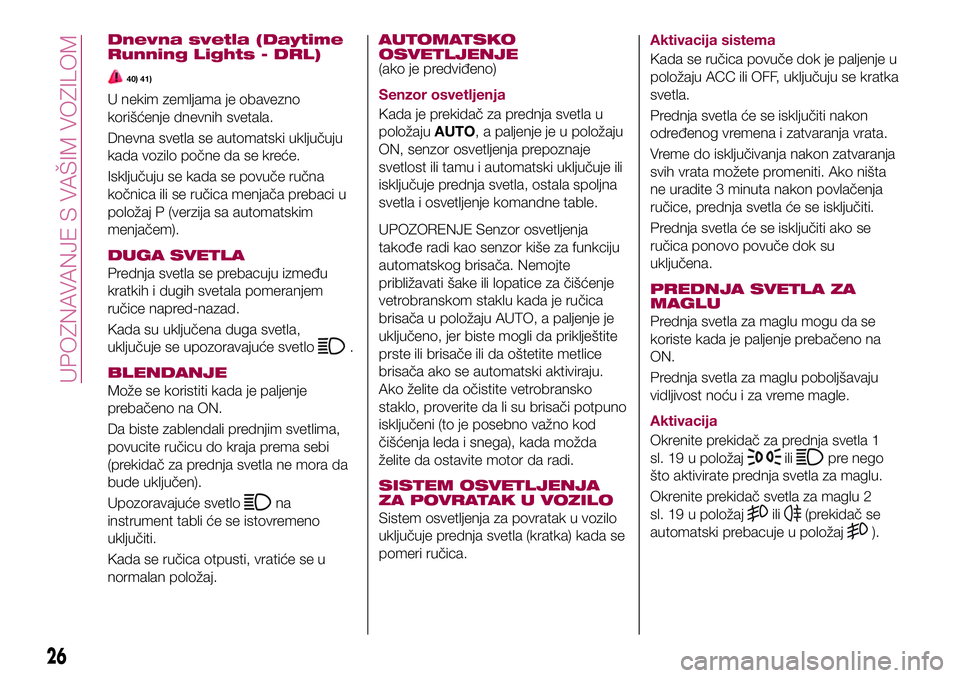

Dnevna svetla (Daytime
Running Lights - DRL)
40) 41)
U nekim zemljama je obavezno
korišćenje dnevnih svetala.
Dnevna svetla se automatski uključuju
kada vozilo počne da se kreće.
Isključuju se kada se povuče ručna
kočnica ili se ručica menjača prebaci u
položaj P (verzija sa automatskim
menjačem).
DUGA SVETLA
Prednja svetla se prebacuju između
kratkih i dugih svetala pomeranjem
ručice napred-nazad.
Kada su uključena duga svetla,
uključuje se upozoravajuće svetlo
.
BLENDANJE
Može se koristiti kada je paljenje
prebačeno na ON.
Da biste zablendali prednjim svetlima,
povucite ručicu do kraja prema sebi
(prekidač za prednja svetla ne mora da
bude uključen).
Upozoravajuće svetlo
na
instrument tabli će se istovremeno
uključiti.
Kada se ručica otpusti, vratiće se u
normalan položaj.
AUTOMATSKO
OSVETLJENJE
(ako je predviđeno)
Senzor osvetljenja
Kada je prekidač za prednja svetla u
položajuAUTO, a paljenje je u položaju
ON, senzor osvetljenja prepoznaje
svetlost ili tamu i automatski uključuje ili
isključuje prednja svetla, ostala spoljna
svetla i osvetljenje komandne table.
UPOZORENJE Senzor osvetljenja
takođe radi kao senzor kiše za funkciju
automatskog brisača. Nemojte
približavati šake ili lopatice za čišćenje
vetrobranskom staklu kada je ručica
brisača u položaju AUTO, a paljenje je
uključeno, jer biste mogli da priklještite
prste ili brisače ili da oštetite metlice
brisača ako se automatski aktiviraju.
Ako želite da očistite vetrobransko
staklo, proverite da li su brisači potpuno
isključeni (to je posebno važno kod
čišćenja leda i snega), kada možda
želite da ostavite motor da radi.
SISTEM OSVETLJENJA
ZA POVRATAK U VOZILO
Sistem osvetljenja za povratak u vozilo
uključuje prednja svetla (kratka) kada se
pomeri ručica.Aktivacija sistema
Kada se ručica povuče dok je paljenje u
položaju ACC ili OFF, uključuju se kratka
svetla.
Prednja svetla će se isključiti nakon
određenog vremena i zatvaranja vrata.
Vreme do isključivanja nakon zatvaranja
svih vrata možete promeniti. Ako ništa
ne uradite 3 minuta nakon povlačenja
ručice, prednja svetla će se isključiti.
Prednja svetla će se isključiti ako se
ručica ponovo povuče dok su
uključena.
PREDNJA SVETLA ZA
MAGLU
Prednja svetla za maglu mogu da se
koriste kada je paljenje prebačeno na
ON.
Prednja svetla za maglu poboljšavaju
vidljivost noću i za vreme magle.
Aktivacija
Okrenite prekidač za prednja svetla 1
sl. 19 u položaj
ilipre nego
što aktivirate prednja svetla za maglu.
Okrenite prekidač svetla za maglu 2
sl. 19 u položaj
ili(prekidač se
automatski prebacuje u položaj
).
26
UPOZNAVANJE S VAŠIM VOZILOM

Upozoravajuće svetlona
instrument-tabli biće osvetljeno dok je
uključeno prednje svetlo za maglu.
Deaktivacija
Da biste isključili prednja svetla za
maglu, uradite jednu od sledećih radnji:
prebacite prekidač svetla za maglu
2 u položaj OFF;
okrenite prekidač za prednja svetla
1 u položaj OFF;
prebacite paljenje u neki drugi
položaj osim ON.
Upozoravajuće svetlo
na
instrument-tabli isključiće se kada se
isključi prednje svetlo za maglu.
Sa automatskom kontrolom svetala
Kada je prekidač svetla za maglu 2 u
položaju
ili, a prekidač prednjih
svetala je u položaju AUTO, prednja
svetla za maglu će se upaliti zajedno sprednjim svetlima, spoljnim svetlima i
osvetljenjem komandne ploče.
Ako se prekidač svetla za maglu
2 okrene u položaj
(prekidač svetla
za maglu automatski se vraća u položaj
), indikatorsko svetlo zadnjeg svetla
za maglu i odgovarajući indikator na
instrument-tabli takođe će se upaliti.
ZADNJA SVETLA ZA
MAGLU
Zadnja svetla za maglu mogu da se
koriste kada je paljenje prebačeno na
ON.
Zadnja svetla za maglu doprinose boljoj
vidljivosti vašeg vozila. Kada su svetla
upaljena, upaliće se i indikatorsko svetlo
za zadnja svetla za maglu na
instrument-tabli.
Verzije sa prednjim svetlima za
maglu
Aktivacija
Prekidač za prednja svetla 1 mora se
prebaciti u položaj
ilipre
uključivanja zadnjih svetala za maglu.
Da biste uključili zadnje svetlo za maglu,
okrenite prekidač za zadnje svetlo 2 u
položaj
(prekidač za svetlo za maglu
vraća se u položaj
).
Upozoravajuće svetlo
na
instrument-tabli biće osvetljeno dok je
uključeno zadnje svetlo za maglu.Deaktivacija
Da biste isključili zadnje svetlo za
maglu, postupite na sledeći način:
ponovo okrenite prekidač za svetlo
za maglu 2 u položaj
(prekidač za
svetlo za maglu automatski se vraća u
položaj
);
okrenite prekidač za prednja svetla
1 u položaj OFF;
prebacite paljenje u neki drugi
položaj osim ON.
Upozoravajuće svetlo
na
instrument-tabli isključiće se kada se
isključi zadnje svetlo za maglu.
Kada uključite zadnje svetlo za maglu,
uključiće se i prednja svetla za maglu.
Ako se prekidač svetla za maglu
2 okrene u položaj
(prekidač svetla
za maglu automatski se vraća u položaj
), indikatorsko svetlo prednjeg
svetla za maglu na instrument-tabli
takođe će se upaliti.
Sa automatskom kontrolom svetala
Kada je prekidač prednjih svetala u
položajuAUTO, zadnje svetlo za maglu
uključiće se kada budu uključena
prednja svetla, spoljna svetla i
instrument-tabla.
Verzije bez prednjih svetala za
maglu
Prednja svetla se moraju uključiti da bi
se uključilo zadnje svetlo za maglu.
1905030101-121-001
27

Aktivacija
Da biste uključili zadnje svetlo za maglu,
okrenite prekidač za zadnje svetlo 2 u
položaj
(prekidač za svetlo za maglu
automatski se vraća u originalni
položaj).
Indikatorsko svetlo zadnjeg svetla za
maglu na instrument-tabli biće
osvetljeno dok je uključeno zadnje
svetlo za maglu.
Deaktivacija
Da biste isključili zadnje svetlo za
maglu, postupite na sledeći način:
ponovo okrenite prekidač za svetlo
za maglu 2 u položaj
(prekidač za
svetlo za maglu automatski se vraća u
položaj
);
okrenite prekidač svetla za maglu 2 u
položaj OFF;
okrenite prekidač za prednja svetla
1 u položaj OFF.
SIGNALI SKRETANJA
Da biste mogli da koristite signale za
skretanje i promenu trake, vozilo mora
da bude upaljeno.
Pomerite signalnu ručicu naniže (za
skretanje levo) ili naviše (za skretanje
desno) u odnosu na zaustavljen položaj.
Signal će se sam ugasiti kad skrenete.
Ako indikatorsko svetlo i dalje bude
treperilo posle skretanja, ručno vratite
ručicu u originalni položaj.
Indikatori skretanja (zeleni)
na
instrumentnoj tabli trepće zavisno od
rada signala skretanja i pokazuje koji
signal je aktivan.
Napomena Ako indikatorsko svetlo
ostane upaljeno bez treptanja ili ako
nenormalno trepće, možda je pregorela
jedna od sijalica za signaliziranje
skretanja.SIGNALI LANE CHANGE
(SIGNALI ZA
PRESTROJAVANJE)
Pomerite ručicu do pola u smeru
prestrojavanja (dok žmigavac ne počne
da trepće) i zadržite je tako. Kada se
otpusti, vratiće se u isključen položaj.
Signal za skretanje sa tri treptaja
Nakon otpuštanja ručice za signalizaciju
skretanja, žmigavac će zatreptati tri
puta.
Taj rad se može poništiti pomeranjem
ručice u suprotnom smeru od aktivacije.
Prilagodljivi sistem
prednjih svetala (AFS)
(ako je predviđen)
Prilagodljivi sistem prednjih svetala
(AFS) automatski prilagođava zrake
prednjih svetala ulevo ili udesno zavisno
sa radom upravljača nakon uključivanja
prednjih svetala.
Kvar sistema ili radnih uslova označeni
su upozorenjem. Pogledajte odeljak
„Upozoravajuća svetla na
instrument-tabli” u poglavlju
„Upoznavanje s instrument-tablom”.
28
UPOZNAVANJE S VAŠIM VOZILOM

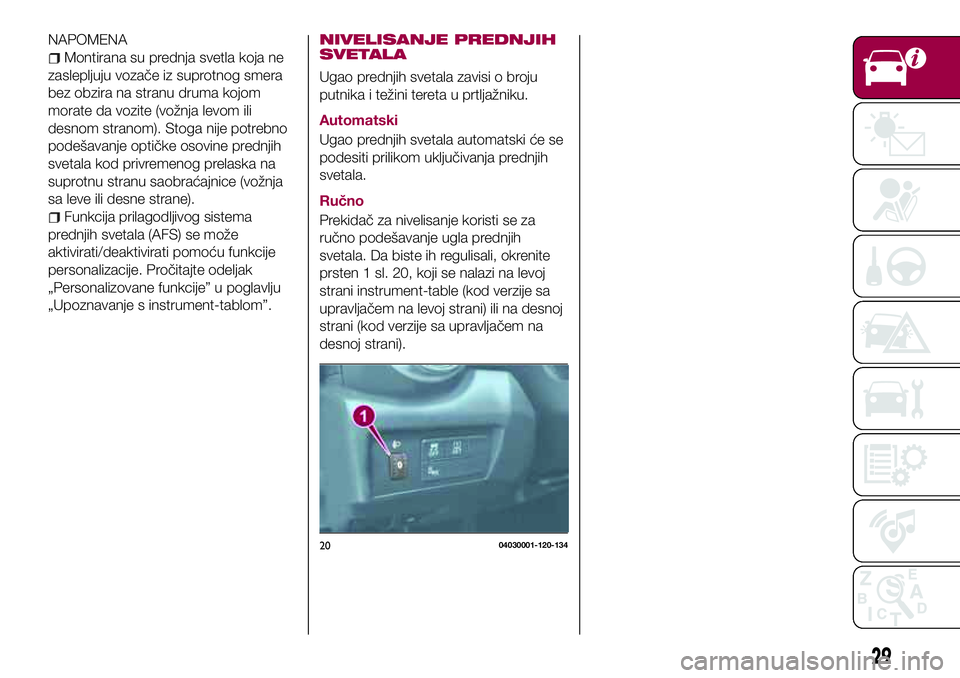

NAPOMENA
Montirana su prednja svetla koja ne
zaslepljuju vozače iz suprotnog smera
bez obzira na stranu druma kojom
morate da vozite (vožnja levom ili
desnom stranom). Stoga nije potrebno
podešavanje optičke osovine prednjih
svetala kod privremenog prelaska na
suprotnu stranu saobraćajnice (vožnja
sa leve ili desne strane).
Funkcija prilagodljivog sistema
prednjih svetala (AFS) se može
aktivirati/deaktivirati pomoću funkcije
personalizacije. Pročitajte odeljak
„Personalizovane funkcije” u poglavlju
„Upoznavanje s instrument-tablom”.
NIVELISANJE PREDNJIH
SVETALA
Ugao prednjih svetala zavisi o broju
putnika i težini tereta u prtljažniku.
Automatski
Ugao prednjih svetala automatski će se
podesiti prilikom uključivanja prednjih
svetala.
Ručno
Prekidač za nivelisanje koristi se za
ručno podešavanje ugla prednjih
svetala. Da biste ih regulisali, okrenite
prsten 1 sl. 20, koji se nalazi na levoj
strani instrument-table (kod verzije sa
upravljačem na levoj strani) ili na desnoj
strani (kod verzije sa upravljačem na
desnoj strani).
2004030001-120-134
29

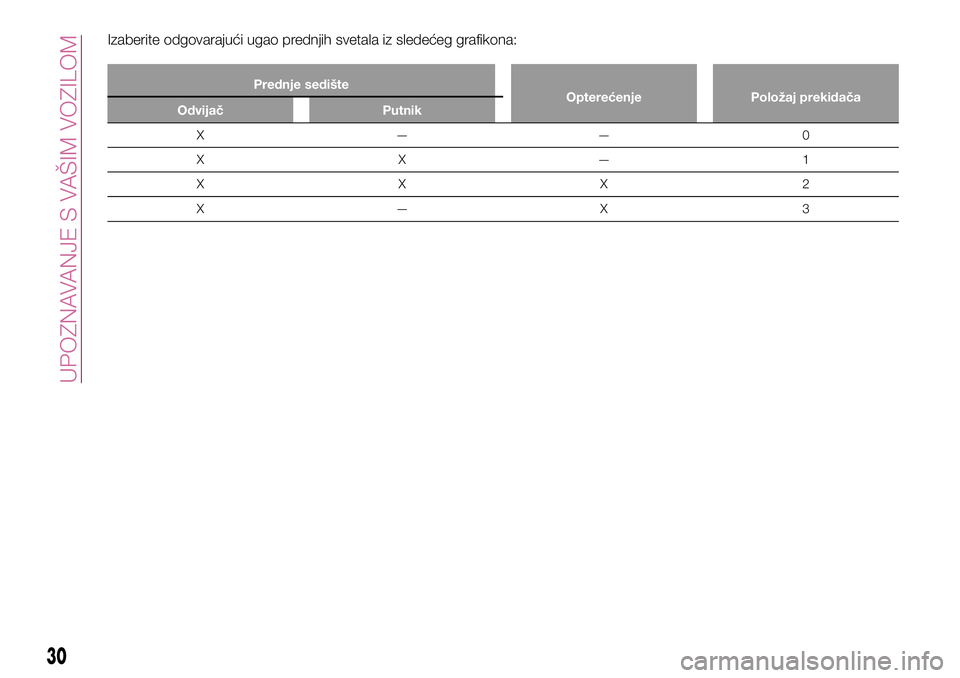

Izaberite odgovarajući ugao prednjih svetala iz sledećeg grafikona:
Prednje sedište
Opterećenje Položaj prekidača
Odvijač Putnik
X——0
XX—1
XXX2
X—X 3
30
UPOZNAVANJE S VAŠIM VOZILOM
