Substituição de uma lâmpada do
sinal de mudança de direção
dianteiro
1. Coloqu e a s cooter no de sc a nso cen-
tr al.
2. Retire o recetác ulo d a lâmp ada do si-
n a l de m udanç a de direção (em con-
j u nto com a lâmp ada), rod ando-o no
s entido contrário ao do s ponteiro s do
relógio.
3 . Retire a lâmp ada f undida , emp urr an-
do- a p ara dentro e rod ando- a no s en-
tido contrário ao dos ponteiro s do
relógio.
4. Introd uza u m a lâmp ada no
va no rece-
tác ulo, empu rre-a p ara dentro e rode-
a no sentido do s ponteiro s do relógio
a té qu e pare.
5. In sta le o recetác ulo (em conj unto com
a lâmp ada), rod ando-o no sentido dos
ponteiro s do relógio.
PAU5 8010
Substituição da lâmpada da luz
da chapa de matrícula
1. Retire a u nid ade d a l uz d a ch apa de
m atríc ula , retir ando as porc as e as
a nilhas e, depois , retire o recetác ulo
d a lâmp ada d a lu z d a ch apa de ma trí-
c u la (j unt amente com a lâmp ad a) p u-
x a ndo-o pa ra for a.
2. P uxe a lâmp ada fu ndida para removê-
l a .
3 .I

ntrod uza u m a nov a lâmp ad a no rece-
tác ulo.
4. In sta le o recetác ulo (j unt amente com
a lâmp ada) emp urr ando-o pa ra dentro
e, depoi s, in sta le a u nida de da lu z d a
ch apa de m atríc ula coloc ando as a ni-
lh as e porc as.
1. Recetác ulo da lâmpada do s inal de
m udanç a de direção
1. Lâmpada do s inal de m udanç a de direção
2. Recetác ulo da lâmpada do s inal de
m udanç a de direção
1
12
1. Porc
a
2. Unid ade da l uz da chapa de m atrícula
1. Lâmpada da luz d a chapa de m atrícula
1 2
1
BV1-9-P0.book 33 ページ ２０１６年１２月２１日　水曜日　午前１１時４２分

Manutenção periódica e ajustes
8-34
1
2
3
4
5
6
7
8
9
10
11
12
13
14
PAU25 864
Deteção e resolução de
problemas
Em bor a as s cooter s Y am ah a s ej am sub -
metid as a u m a in speção min ucio sa a nte s
do envio da fábric a, poderão ocorrer alg un s
pro blem as dura nte a sua u tiliz ação. Q ual-
quer pro blem a nos s is tem as de com bustí-
vel, compre ssão o u ignição, por exemplo,
poderá provoc ar u m fr aco arra nque
e perda
de potênci a.
A segu inte t abela de deteção e res olução
de prob lemas a pre sent a u m procedimento
fácil e rápido p ara verific ar você me smo e s-
te s s is tem as vit ais . No ent anto, c aso a sua
s cooter preci se de qua lqu er rep ara ção,
leve- a a u m conce ssionário Y am aha, c ujo s
técnico s h abilit ados poss
u em as ferra men-
t as , experiênci a e conhecimento s nece ssá-
rio s p ara ass is tir devid amente a s cooter.
Utilize apen as peç as s o bre ss elentes genu-
ín as da Y am aha . A s peç as não origin ais
poderão pa recer-se com as da Y am aha
m as são frequentemente inferiore s, po s-
su em um tempo de d ura ção m ais c urto e
podem le

v a r a des pesas de rep ara ção ele-
v a das .
AVISO
PWA15142
Não fume durante a verificação do siste-
ma de combustível e verifique se não há
chamas desprotegidas nem faíscas na
área, incluindo luzes piloto de esquenta-
dores ou caldeiras. A gasolina ou os va-
pores de gasolina podem incendiar-se
ou explodir e causar ferimentos graves
ou danos materiais.
PAU77992Deteção e resolução de problemas do
sistema da chave inteligente
Verifi que os elemento s que se segu em
quando o s is tem a d a ch ave inteligente não
f u ncion ar.
A ch ave inteligente e stá lig ada? (Con-
su lte a págin a 3 -5.)
A bateri a d a ch ave inteligente e stá
s em c arg a? (Con sulte a págin a 3 -6.)
A bateri a d a ch ave inteligente e stá in s-
t a la da correta mente? (Con sulte a pá-
gin a 3 -6.)
A ch ave inteligente e stá a s er usa da
n u m loca l com ond as de rádio inten-
sas ou o utr as interferênci as eletro-
m agnétic as? (Con sulte a págin a 3 -1.)
E stá a u tiliz ar a ch ave inteligente re-
gi sta da p ara o veíc ulo?
A bateri a do veíc ulo es tá sem c arg a?
S e a bateri a do veícu lo estiver sem
c a rg a, o s is tem a d a ch ave inteligente
não f uncion ará. C arreg ue ou subs titua
a ba teri a do veíc ulo. (Con sulte a pági-
n a 8 -2 8.)
S e o s is tem a d a ch ave inteligente não f un-
ciona r depoi s de verific ados os elementos
a cim a, sol

icite a um conce ssionário
Y am aha que verifi que o sis tem a d a ch ave
inteligente.
NOTA
Con sulte Modo de emergênci a n a página
8 -3 7 pa ra o bter inform açõe s s o bre como
coloc ar o motor em f uncion amento sem a
chave inteligente.
BV1-9-P0.book 34 ページ ２０１６年１２月２１日　水曜日　午前１１時４２分

Manutenção periódica e ajustes
8-35
1
2
3
4
5
6
7
8
9
10
11
12
13
14

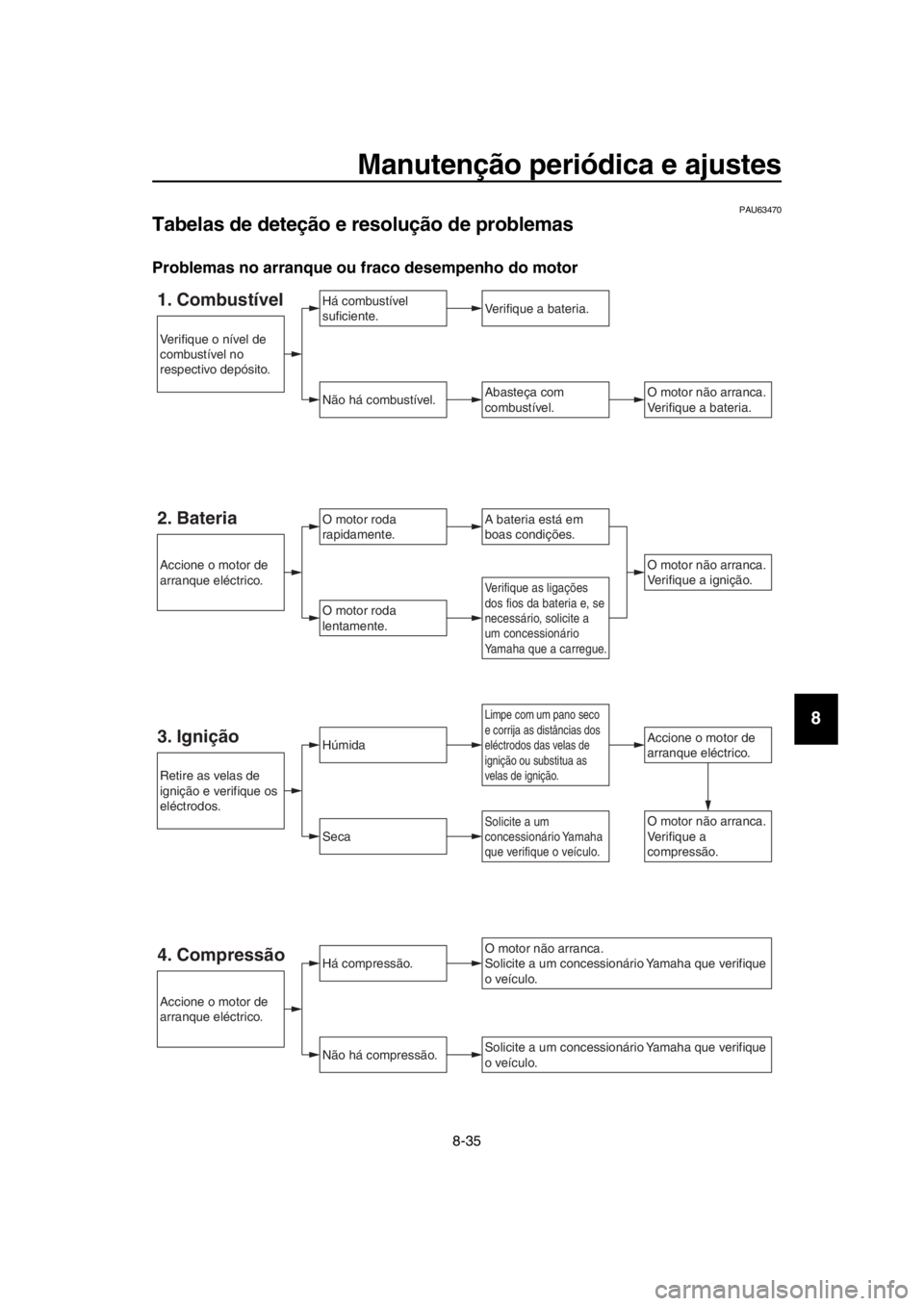

PAU6 3470
