2017 Seat Ateca Manuale del proprietario (in Italian)

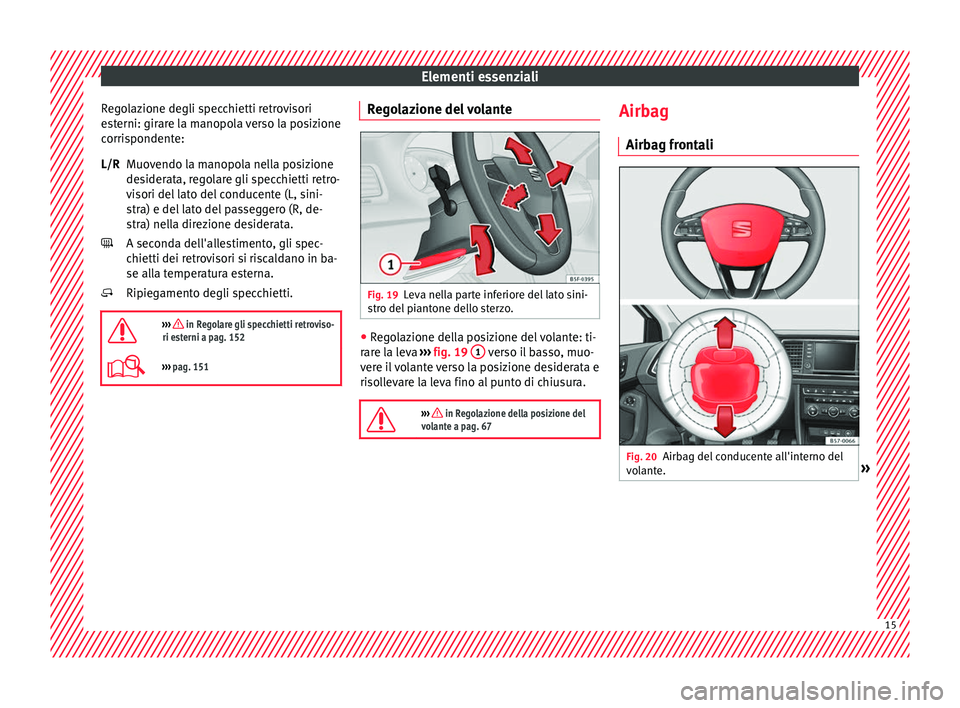

Elementi essenziali
Regolazione degli specchietti retrovisori
e s
terni: girare la manopola verso la posizione
corrispondente:
Muovendo la manopola nella posizione
desiderata, regolare gli specchietti retro-
visori del lato del conducente (L, sini-
stra) e del lato del passeggero (R, de-
stra) nella direzione desiderata.
A seconda dell'allestimento, gli spec-
chietti dei retrovisori si riscaldano in ba-
se alla temperatura esterna.
Ripiegamento degli specchietti.

››› in Regolare gli specchietti retroviso-
ri esterni a pag. 152
››› pag. 151 L/R


Regolazione del volante Fig. 19
Leva nella parte inferiore del lato sini-
s tr

o del piantone dello sterzo. ●
Regolazione della posizione del volante: ti-
r ar

e la leva ››› fig. 19 1 verso il basso, muo-
v er
e il volante verso la posizione desiderata e
risollevare la leva fino al punto di chiusura.

››› in Regolazione della posizione del
volante a pag. 67 Airbag
Airb ag fr

ontali Fig. 20
Airbag del conducente all'interno del
v o

lante. » 15

Elementi essenziali

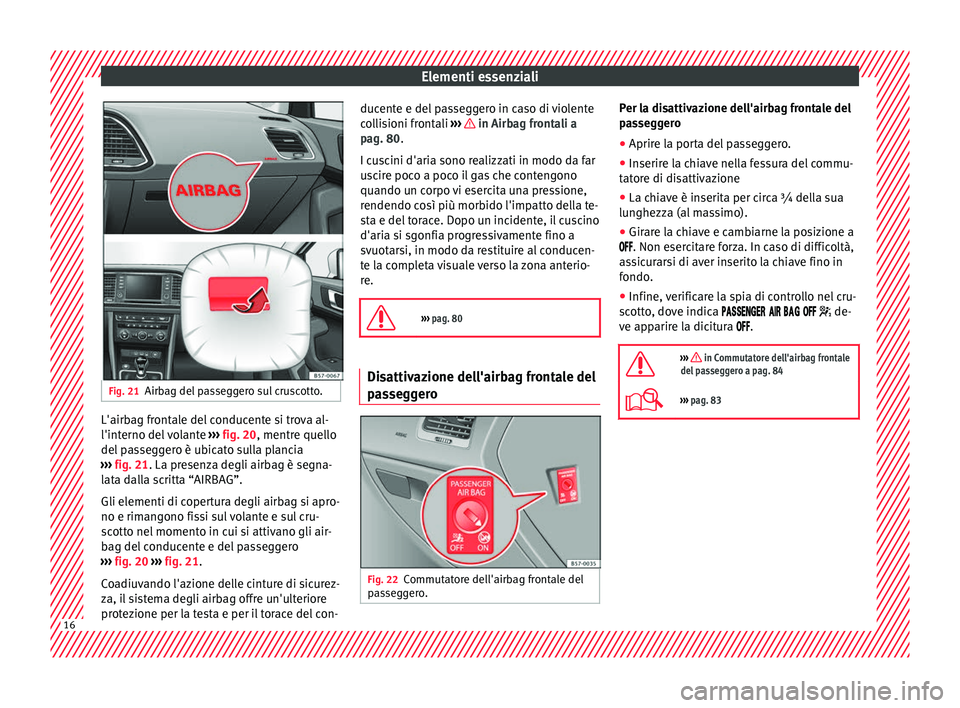

Fig. 21
Airbag del passeggero sul cruscotto. L'airbag frontale del conducente si trova al-
l'int
erno del
volante ››› fig. 20, mentre quello
del passeggero è ubicato sulla plancia
››› fig. 21. La presenza degli airbag è segna-
lata dalla scritta “AIRBAG”.
Gli elementi di copertura degli airbag si apro-
no e rimangono fissi sul volante e sul cru-
scotto nel momento in cui si attivano gli air-
bag del conducente e del passeggero
››› fig. 20 ››› fig. 21.
Coadiuvando l'azione delle cinture di sicurez-
za, il sistema degli airbag offre un'ulteriore
protezione per la testa e per il torace del con- ducente e del passeggero in caso di violente
co

llisioni frontali ››› in Airbag frontali a
p ag. 80
.
I cuscini d'aria sono realizzati in modo da far
uscire poco a poco il gas che contengono
quando un corpo vi esercita una pressione,
rendendo così più morbido l'impatto della te-
sta e del torace. Dopo un incidente, il cuscino
d'aria si sgonfia progressivamente fino a
svuotarsi, in modo da restituire al conducen-
te la completa visuale verso la zona anterio-
re.

››› pag. 80 Disattivazione dell'airbag frontale del
p
a

sseggero Fig. 22
Commutatore dell'airbag frontale del
p a

sseggero. Per la disattivazione dell'airbag frontale del
p
a

sseggero
● Aprire la porta del passeggero.
● Inserire la chiave nella fessura del commu-
tat
ore di disattivazione
● La chiave è inserita per circa ¾ della sua
lun
ghezza (al massimo).
● Girare la chiave e cambiarne la posizione a
. Non eser
citare forza. In caso di difficoltà,
assicurarsi di aver inserito la chiave fino in
fondo.
● Infine, verificare la spia di controllo nel cru-
sc
otto, dove indica      de-
ve apparire la dicitura .

››› in Commutatore dell'airbag frontale
del passeggero a pag. 84
››› pag. 83 16

Elementi essenziali

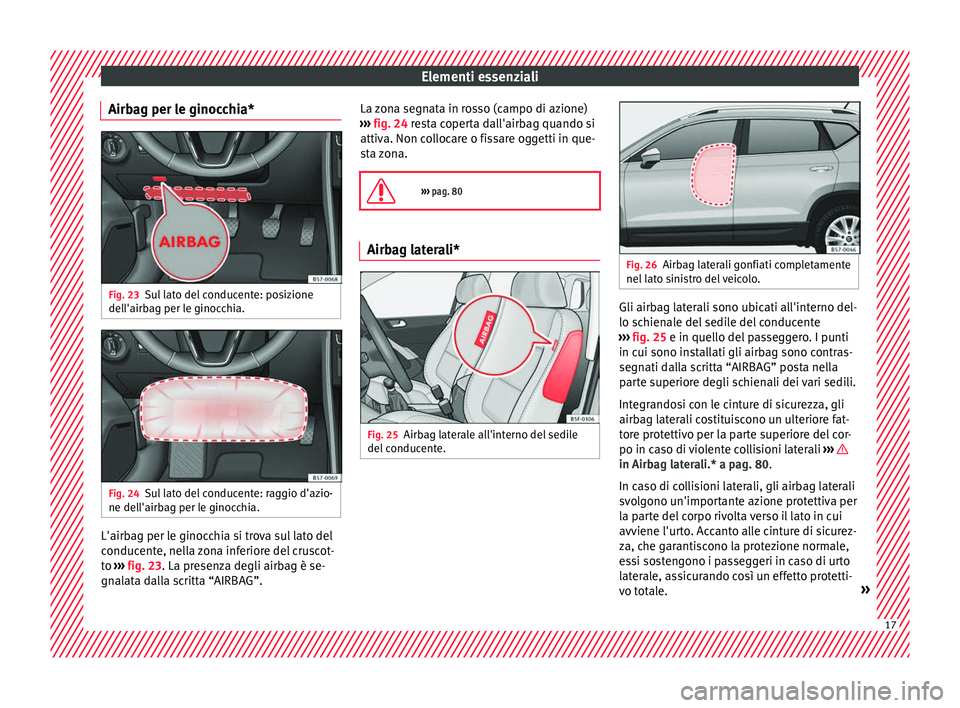

Airbag per le ginocchia* Fig. 23
Sul lato del conducente: posizione
del l'airb
ag per le ginocchia. Fig. 24
Sul lato del conducente: raggio d'azio-
ne del l'airb

ag per le ginocchia. L'airbag per le ginocchia si trova sul lato del
c
onduc

ente, nella zona inferiore del cruscot-
to ››› fig. 23. La presenza degli airbag è se-
gnalata dalla scritta “AIRBAG”. La zona segnata in rosso (campo di azione)
››
› fig. 24 resta coperta dall'airbag quando si
attiva. Non collocare o fissare oggetti in que-
sta zona.

››› pag. 80 Airbag laterali*
Fig. 25
Airbag laterale all'interno del sedile
del c

onducente. Fig. 26
Airbag laterali gonfiati completamente
nel l

ato sinistro del veicolo. Gli airbag laterali sono ubicati all'interno del-
lo s
c

hienale del sedile del conducente
››› fig. 25 e in quello del passeggero. I punti
in cui sono installati gli airbag sono contras-
segnati dalla scritta “AIRBAG” posta nella
parte superiore degli schienali dei vari sedili.
Integrandosi con le cinture di sicurezza, gli
airbag laterali costituiscono un ulteriore fat-
tore protettivo per la parte superiore del cor-
po in caso di violente collisioni laterali ››› in Airbag laterali.* a pag. 80.
In c
a

so di collisioni laterali, gli airbag laterali
svolgono un'importante azione protettiva per
la parte del corpo rivolta verso il lato in cui
avviene l'urto. Accanto alle cinture di sicurez-
za, che garantiscono la protezione normale,
essi sostengono i passeggeri in caso di urto
laterale, assicurando così un effetto protetti-
vo totale. » 17

Elementi essenziali

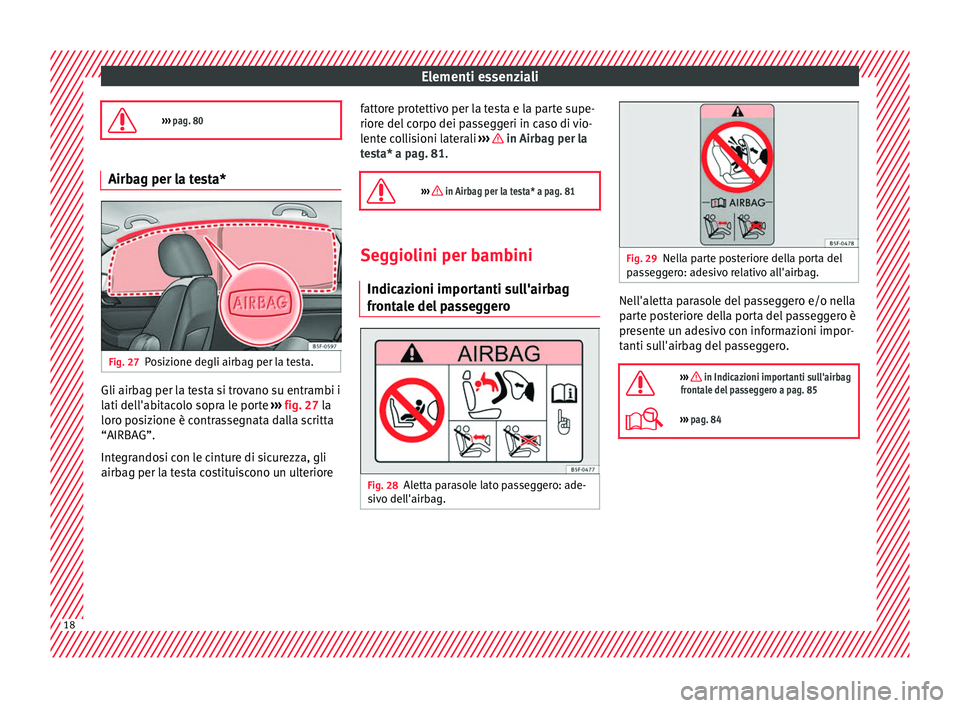

››› pag. 80 Airbag per la testa*
Fig. 27
Posizione degli airbag per la testa. Gli airbag per la testa si trovano su entrambi i
l
ati del

l'abitacolo sopra le porte ›››
fig. 27 la
loro posizione è contrassegnata dalla scritta
“AIRBAG”.
Integrandosi con le cinture di sicurezza, gli
airbag per la testa costituiscono un ulteriore fattore protettivo per la testa e la parte supe-
riore del

corpo dei passeggeri in caso di vio-
lente collisioni laterali ››› in Airbag per la
t e

sta* a pag. 81.

››› in Airbag per la testa* a pag. 81 Seggiolini per bambini
Indicaz
ioni importanti sull'airbag
frontale del passeggero Fig. 28
Aletta parasole lato passeggero: ade-
s iv

o dell'airbag. Fig. 29
Nella parte posteriore della porta del
p a

sseggero: adesivo relativo all'airbag. Nell'aletta parasole del passeggero e/o nella
p
ar

te posteriore della porta del passeggero è
presente un adesivo con informazioni impor-
tanti sull'airbag del passeggero.

››› in Indicazioni importanti sull'airbag
frontale del passeggero a pag. 85
››› pag. 84 18

Elementi essenziali

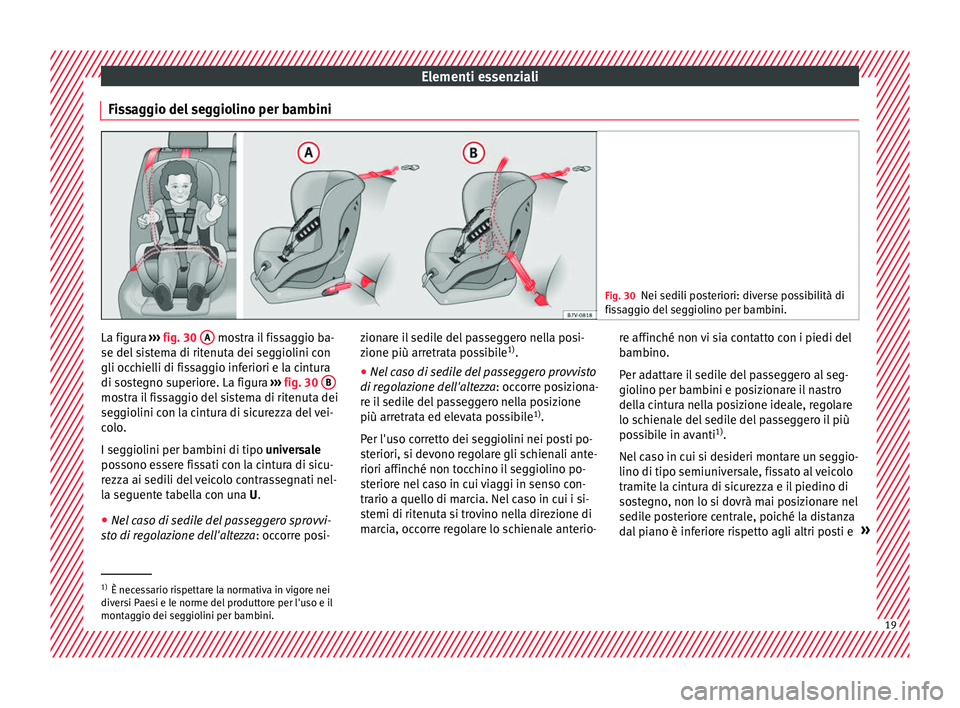

Fissaggio del seggiolino per bambini Fig. 30
Nei sedili posteriori: diverse possibilità di
fi s
saggio del seggiolino per bambini. La figura
›››
fig. 30
A mostra il fissaggio ba-
se del s
istema di ritenuta dei seggiolini con
gli occhielli di fissaggio inferiori e la cintura
di sostegno superiore. La figura ››› fig. 30 B mostra il fissaggio del sistema di ritenuta dei
se
g

giolini con la cintura di sicurezza del vei-
colo.
I seggiolini per bambini di tipo universale
possono essere fissati con la cintura di sicu-
rezza ai sedili del veicolo contrassegnati nel-
la seguente tabella con una U.
● Nel caso di sedile del passeggero sprovvi-
sto di r
egolazione dell'altezza: occorre posi- zionare il sedile del passeggero nella posi-
zione più arr

etrata possibile 1)
.
● Nel caso di sedile del passeggero provvisto
di re
golazione dell'altezza: occorre posiziona-
re il sedile del passeggero nella posizione
più arretrata ed elevata possibile 1)
.
Per l'uso corretto dei seggiolini nei posti po-
steriori, si devono regolare gli schienali ante-
riori affinché non tocchino il seggiolino po-
steriore nel caso in cui viaggi in senso con-
trario a quello di marcia. Nel caso in cui i si-
stemi di ritenuta si trovino nella direzione di
marcia, occorre regolare lo schienale anterio- re affinché non vi sia contatto con i piedi del
bamb

ino.
Per adattare il sedile del passeggero al seg-
giolino per bambini e posizionare il nastro
della cintura nella posizione ideale, regolare
lo schienale del sedile del passeggero il più
possibile in avanti 1)
.
Nel caso in cui si desideri montare un seggio-
lino di tipo semiuniversale, fissato al veicolo
tramite la cintura di sicurezza e il piedino di
sostegno, non lo si dovrà mai posizionare nel
sedile posteriore centrale, poiché la distanza
dal piano è inferiore rispetto agli altri posti e »1)
È necessario rispettare la normativa in vigore nei
div er

si Paesi e le norme del produttore per l'uso e il
montaggio dei seggiolini per bambini. 19

Elementi essenziali

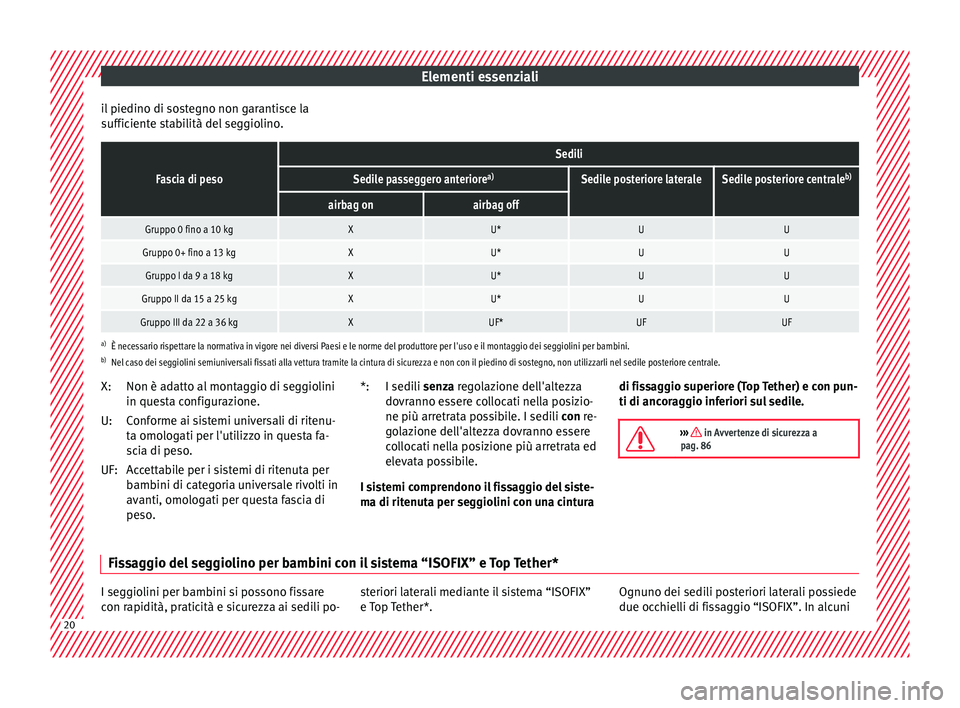

il piedino di sostegno non garantisce la
s uffic
iente stabilità del seggiolino.
Fascia di peso
Sedili
Sedile passeggero anteriore a)Sedile posteriore lateraleSedile posteriore centraleb)
airbag onairbag off
Gruppo 0 fino a 10 kgXU*UU
Gruppo 0+ fino a 13 kgXU*UU
Gruppo I da 9 a 18 kgXU*UU
Gruppo II da 15 a 25 kgXU*UU
Gruppo III da 22 a 36 kgXUF*UFUF
a)
È necessario rispettare la normativa in vigore nei diversi Paesi e le norme del produttore per l'uso e il montaggio dei seggiolini per bambini.
b) Nel caso dei seggiolini semiuniversali fissati alla vettura tramite la cintura di sicurezza e non con il piedino di sostegno, non utilizzarli nel sedile posteriore centrale.
Non è adatto al montaggio di seggiolini
in questa configurazione.
Conforme ai sistemi universali di ritenu-
ta omologati per l'utilizzo in questa fa-
scia di peso.
Accettabile per i sistemi di ritenuta per
bambini di categoria universale rivolti in
avanti, omologati per questa fascia di
peso.
X:
U:
UF:
I sedili senza regolazione dell'altezza
do vranno essere collocati nella posizio-
ne più arretrata possibile. I sedili con re-
golazione dell'altezza dovranno essere
collocati nella posizione più arretrata ed
elevata possibile.
I sistemi comprendono il fissaggio del siste-
ma di ritenuta per seggiolini con una cintura *: di fissaggio superiore (Top Tether) e con pun-
ti di ancor
aggio inferiori sul sedile.

››› in Avvertenze di sicurezza a
pag. 86 Fissaggio del seggiolino per bambini con il sistema “ISOFIX” e Top Tether*
I seggiolini per bambini si possono fissare
c
on r

apidità, praticità e sicurezza ai sedili po- steriori laterali mediante il sistema “ISOFIX”
e Top
Tether*. Ognuno dei sedili posteriori laterali possiede
due occ
hielli di fissaggio “ISOFIX”. In alcuni20

Elementi essenziali

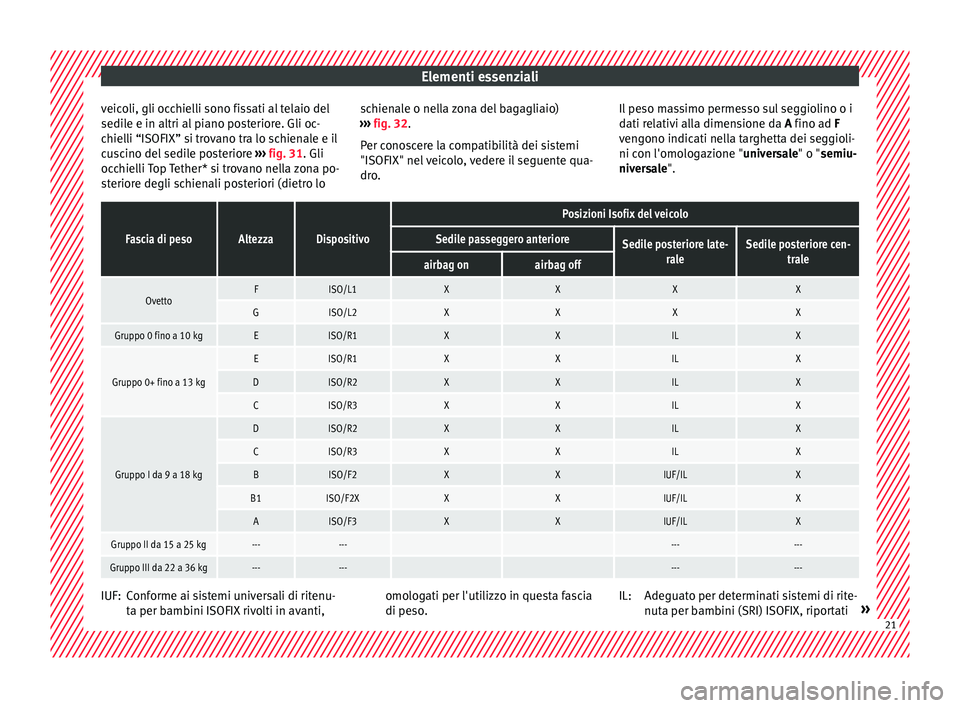

veicoli, gli occhielli sono fissati al telaio del
sedi l
e e in altri al piano posteriore. Gli oc-
chielli “ISOFIX” si trovano tra lo schienale e il
cuscino del sedile posteriore ››› fig. 31. Gli
occhielli Top Tether* si trovano nella zona po-
steriore degli schienali posteriori (dietro lo schienale o nella zona del bagagliaio)
›› › fig. 32.
Per conoscere la compatibilità dei sistemi
"ISOFIX" nel veicolo, vedere il seguente qua-
dro. Il peso massimo permesso sul seggiolino o i
dati r
elativi alla dimensione da A fino ad F
vengono indicati nella targhetta dei seggioli-
ni con l'omologazione "universale" o "semiu-
niversale".
Fascia di pesoAltezzaDispositivo
Posizioni Isofix del veicolo
Sedile passeggero anterioreSedile posteriore late- raleSedile posteriore cen-trale
airbag onairbag off
OvettoFISO/L1XXXX
GISO/L2XXXX
Gruppo 0 fino a 10 kgEISO/R1XXILX
Gruppo 0+ fino a 13 kg
EISO/R1XXILX
DISO/R2XXILX
CISO/R3XXILX
Gruppo I da 9 a 18 kg
DISO/R2XXILX
CISO/R3XXILX
BISO/F2XXIUF/ILX
B1ISO/F2XXXIUF/ILX
AISO/F3XXIUF/ILX
Gruppo II da 15 a 25 kg------ ------
Gruppo III da 22 a 36 kg------ ------ Conforme ai sistemi universali di ritenu-
t
a per b

ambini ISOFIX rivolti in avanti,
IUF:
omologati per l'utilizzo in questa fascia
di peso
. Adeguato per determinati sistemi di rite-
nuta per b
ambini (SRI) ISOFIX, riportati »
IL: 21

Elementi essenziali

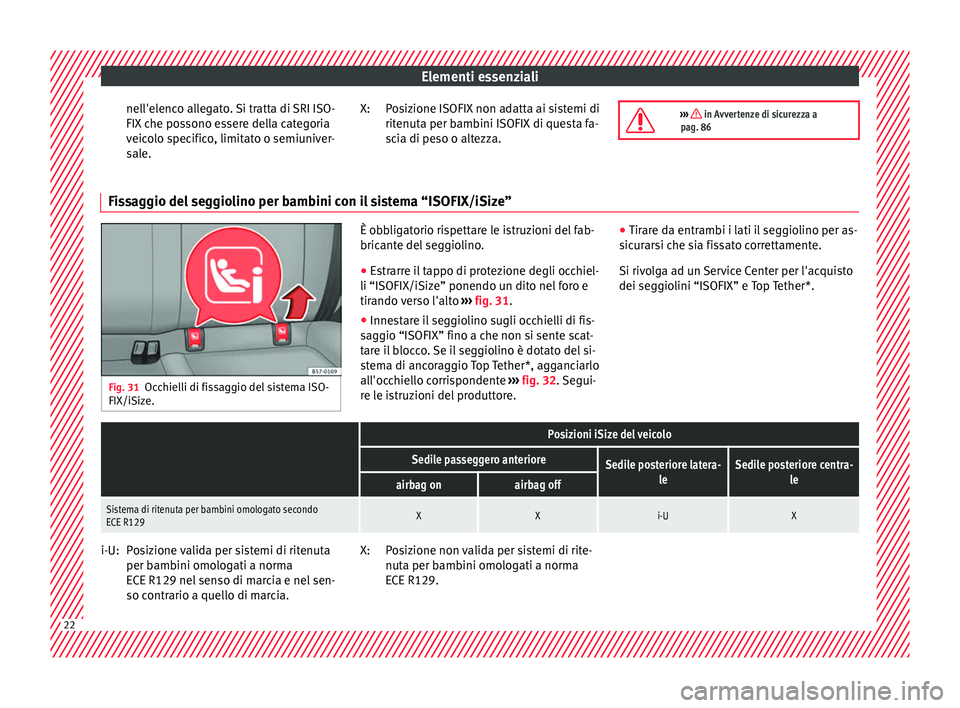

nell'elenco allegato. Si tratta di SRI ISO-
FIX c
he possono essere della categoria
veicolo specifico, limitato o semiuniver-
sale. Posizione ISOFIX non adatta ai sistemi di
ritenut
a per bambini ISOFIX di questa fa-
scia di peso o altezza.
X:
››› in Avvertenze di sicurezza a
pag. 86 Fissaggio del seggiolino per bambini con il sistema “ISOFIX/iSize”
Fig. 31
Occhielli di fissaggio del sistema ISO-
FIX/iSiz e. È obbligatorio rispettare le istruzioni del fab-
bric
ant

e del seggiolino.
● Estrarre il tappo di protezione degli occhiel-
li “ISOFIX/iSize” ponendo u
n dito nel foro e
tirando verso l'alto ››› fig. 31.
● Innestare il seggiolino sugli occhielli di fis-
sag
gio “ISOFIX” fino a che non si sente scat-
tare il blocco. Se il seggiolino è dotato del si-
stema di ancoraggio Top Tether*, agganciarlo
all'occhiello corrispondente ››› fig. 32. Segui-
re le istruzioni del produttore. ●
Tirar
e da entrambi i lati il seggiolino per as-
sicurarsi che sia fissato correttamente.
Si rivolga ad un Service Center per l'acquisto
dei seggiolini “ISOFIX” e Top Tether*.

Posizioni iSize del veicolo
Sedile passeggero anterioreSedile posteriore latera- leSedile posteriore centra- le
airbag onairbag off
Sistema di ritenuta per bambini omologato secondo
ECE R129XXi-UX Posizione valida per sistemi di ritenuta
per b
amb

ini omologati a norma
ECE R129 nel senso di marcia e nel sen-
so contrario a quello di marcia.
i-U:
Posizione non valida per sistemi di rite-
nuta per b
ambini omologati a norma
ECE R129.
X:
22
