2017 PEUGEOT PARTNER TEPEE ELECTRIC Kezelési útmutató (in Hungarian)

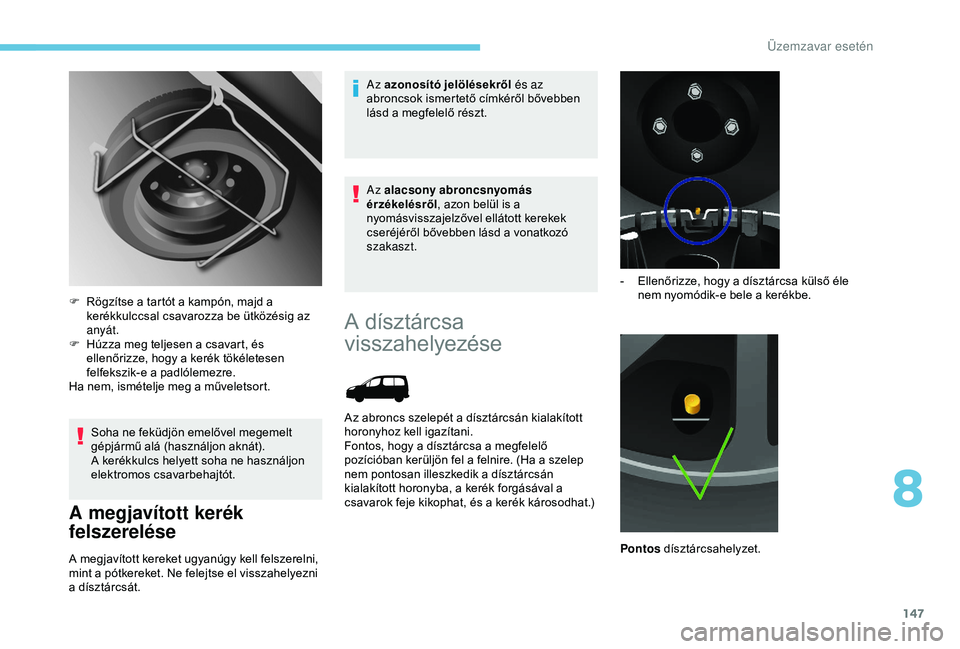

147
Soha ne feküdjön emelővel megemelt
gépjármű alá (használjon aknát).
A kerékkulcs helyett soha ne használjon
elektromos csavarbehajtót.
A megjavított kerék
felszerelése
A megjavított kereket ugyanúgy kell felszerelni,
mint a pótkereket. Ne felejtse el visszahelyezni
a dísztárcsát.Az azonosító jelölésekről
és az
abroncsok ismertető címkéről bővebben
lásd a megfelelő részt.
Az alacsony abroncsnyomás
érzékelésről , azon belül is a
nyomásvisszajelzővel ellátott kerekek
cseréjéről bővebben lásd a vonatkozó
szakaszt.
F
R
ögzítse a tartót a kampón, majd a
kerékkulccsal csavarozza be ütközésig az
anyát.
F
H
úzza meg teljesen a csavart, és
ellenőrizze, hogy a kerék tökéletesen
felfekszik-e a padlólemezre.
Ha nem, ismételje meg a műveletsort.
A dísztárcsa
visszahelyezése
Az abroncs szelepét a dísztárcsán kialakított
horonyhoz kell igazítani.
Fontos, hogy a dísztárcsa a megfelelő
pozícióban kerüljön fel a felnire. (Ha a szelep
nem pontosan illeszkedik a dísztárcsán
kialakított horonyba, a kerék forgásával a
csavarok feje kikophat, és a kerék károsodhat.) -

E
llenőrizze, hogy a dísztárcsa külső éle
nem nyomódik-e bele a kerékbe.
Pontos dísztárcsahelyzet.
8

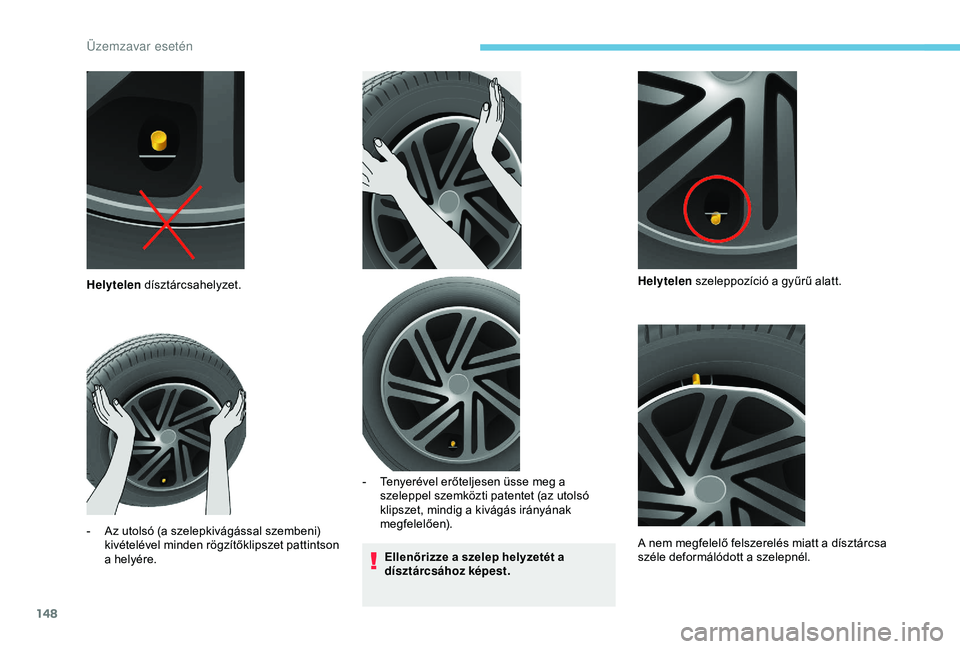

Üzemzavar esetén

148
Ellenőrizze a szelep helyzetét a
dísztárcsához képest.
Helytelen
dísztárcsahelyzet.
-

A

z utolsó (a szelepkivágással szembeni)
kivételével minden rögzítőklipszet pattintson
a helyére. -

T
enyerével erőteljesen üsse meg a
szeleppel szemközti patentet (az utolsó
klipszet, mindig a kivágás irányának
megfelelően). Helytelen szeleppozíció a gyűrű alatt.
A nem megfelelő felszerelés miatt a dísztárcsa
széle deformálódott a szelepnél.
Üzemzavar esetén

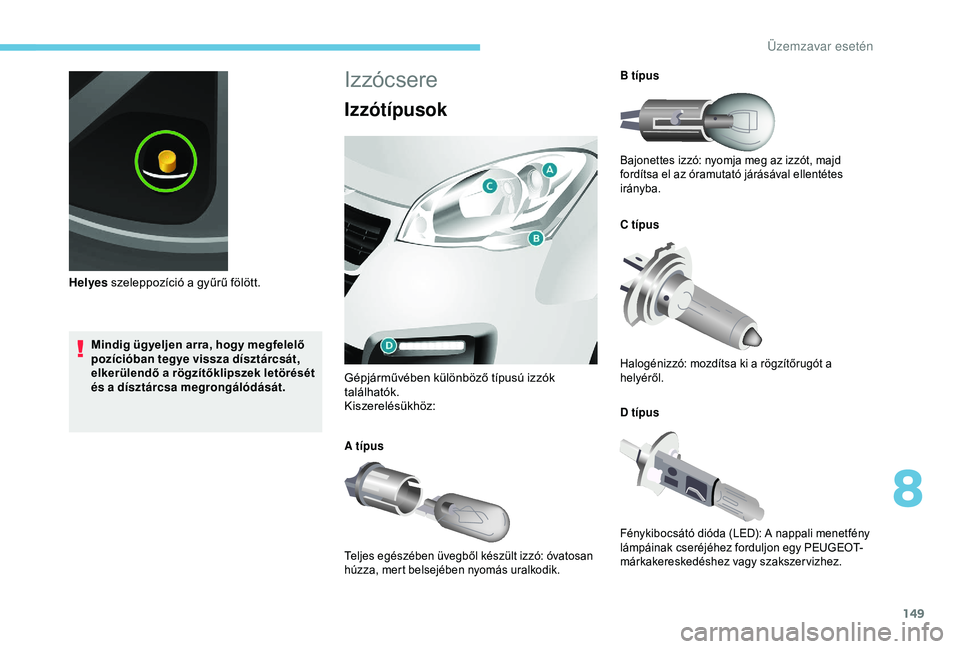

149
Mindig ügyeljen arra, hogy megfelelő
pozícióban tegye vissza dísztárcsát,
elkerülendő a rögzítőklipszek letörését
és a dísztárcsa megrongálódását.
Helyes szeleppozíció a gyűrű fölött.
Izzócsere
Izzótípusok
Gépjárművében különböző típusú izzók
találhatók.
Kiszerelésükhöz:
A típus
Teljes egészében üvegből készült izzó: óvatosan
húzza, mert belsejében nyomás uralkodik. B típus
Bajonettes izzó: nyomja meg az izzót, majd
fordítsa el az óramutató járásával ellentétes
irányba.
C típus
Halogénizzó: mozdítsa ki a rögzítőrugót a
helyéről.
D típus
Fénykibocsátó dióda (LED): A nappali menetfény
lámpáinak cseréjéhez forduljon egy PEUGEOT-
márkakereskedéshez vagy szakszervizhez.
8
Üzemzavar esetén

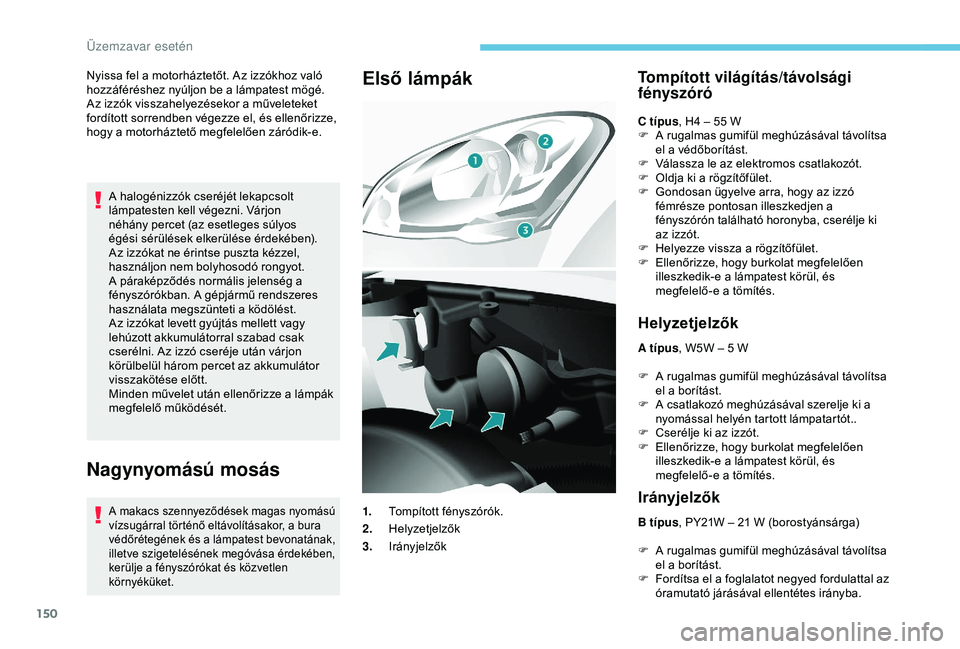

150
Nyissa fel a motorháztetőt. Az izzókhoz való
hozzáféréshez nyúljon be a lámpatest mögé.
Az izzók visszahelyezésekor a műveleteket
fordított sorrendben végezze el, és ellenőrizze,
hogy a motorháztető megfelelően záródik-e.A halogénizzók cseréjét lekapcsolt
lámpatesten kell végezni. Várjon
néhány percet (az esetleges súlyos
égési sérülések elkerülése érdekében).
Az izzókat ne érintse puszta kézzel,
használjon nem bolyhosodó rongyot.
A páraképződés normális jelenség a
fényszórókban. A gépjármű rendszeres
használata megszünteti a ködölést.
Az izzókat levett gyújtás mellett vagy
lehúzott akkumulátorral szabad csak
cserélni. Az izzó cseréje után várjon
körülbelül három percet az akkumulátor
visszakötése előtt.
Minden művelet után ellenőrizze a lámpák
megfelelő működését.
Nagynyomású mosás
A makacs szennyeződések magas nyomású
vízsugárral történő eltávolításakor, a bura
védőrétegének és a lámpatest bevonatának,
illetve szigetelésének megóvása érdekében,
kerülje a fényszórókat és közvetlen
környéküket.
Első lámpákTompított világítás/távolsági
fényszóró
C típus , H4 – 55 W
F A r ugalmas gumifül meghúzásával távolítsa
el a védőborítást.
F

V
álassza le az elektromos csatlakozót.
F

O
ldja ki a rögzítőfület.
F

G
ondosan ügyelve arra, hogy az izzó
fémrésze pontosan illeszkedjen a
fényszórón található horonyba, cserélje ki
az izzót.
F

H
elyezze vissza a rögzítőfület.
F

E
llenőrizze, hogy burkolat megfelelően
illeszkedik-e a lámpatest körül, és
megfelelő-e a tömítés.
Helyzetjelzők
A típus , W5W – 5 W
F
A r
ugalmas gumifül meghúzásával távolítsa
el a borítást.
F

A c
satlakozó meghúzásával szerelje ki a
nyomással helyén tartott lámpatartót..
F

C
serélje ki az izzót.
F

E
llenőrizze, hogy burkolat megfelelően
illeszkedik-e a lámpatest körül, és
megfelelő-e a tömítés.
Irányjelzők
B típus , PY21W – 21 W (borostyánsárga)
F
A r
ugalmas gumifül meghúzásával távolítsa
el a borítást.
F

F
ordítsa el a foglalatot negyed fordulattal az
óramutató járásával ellentétes irányba.
1.
Tompított fényszórók.
2. Helyzetjelzők
3. Irányjelzők

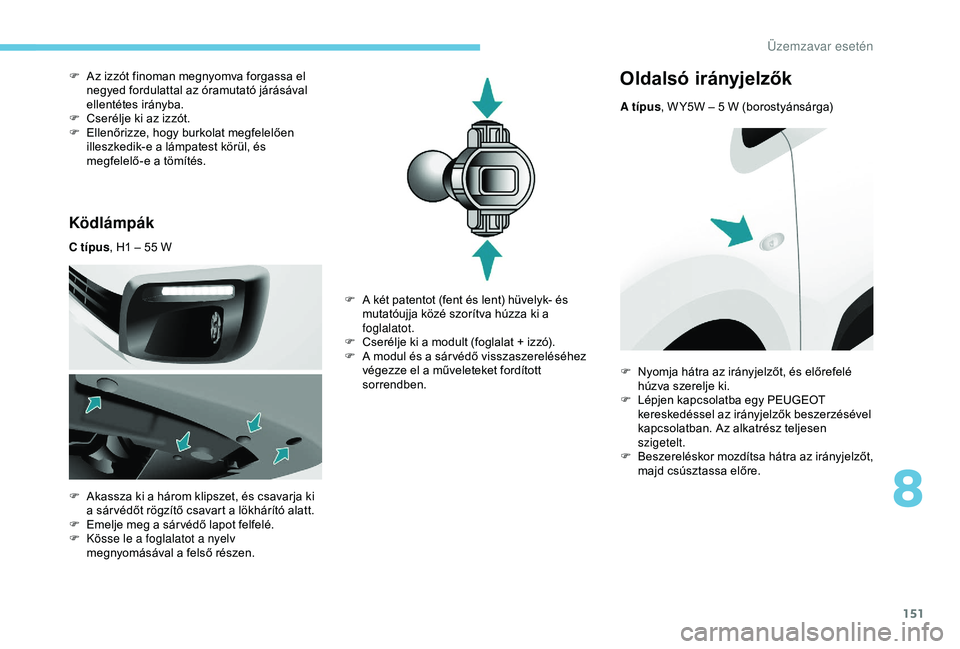

Üzemzavar esetén

151
Ködlámpák
C típus, H1 – 55 W
F
A
kassza ki a három klipszet, és csavarja ki
a sár védőt rögzítő csavart a lökhárító alatt.
F

E
melje meg a sár védő lapot felfelé.
F

K
össe le a foglalatot a nyelv
megnyomásával a felső részen.
F

A
z izzót finoman megnyomva forgassa el
negyed fordulattal az óramutató járásával
ellentétes irányba.
F
C
serélje ki az izzót.
F
E
llenőrizze, hogy burkolat megfelelően
illeszkedik-e a lámpatest körül, és
megfelelő-e a tömítés.
Oldalsó irányjelzők
A típus , W Y5W – 5 W (borostyánsárga)
F

A k

ét patentot (fent és lent) hüvelyk- és
mutatóujja közé szorítva húzza ki a
foglalatot.
F

C

serélje ki a modult (foglalat + izzó).
F

A m

odul és a sár védő visszaszereléséhez
végezze el a műveleteket fordított
sorrendben. F

N
yomja hátra az irányjelzőt, és előrefelé
húzva szerelje ki.
F

L
épjen kapcsolatba egy PEUGEOT
kereskedéssel az irányjelzők beszerzésével
kapcsolatban. Az alkatrész teljesen
szigetelt.
F

Bes
zereléskor mozdítsa hátra az irányjelzőt,
majd csúsztassa előre.
8
Üzemzavar esetén

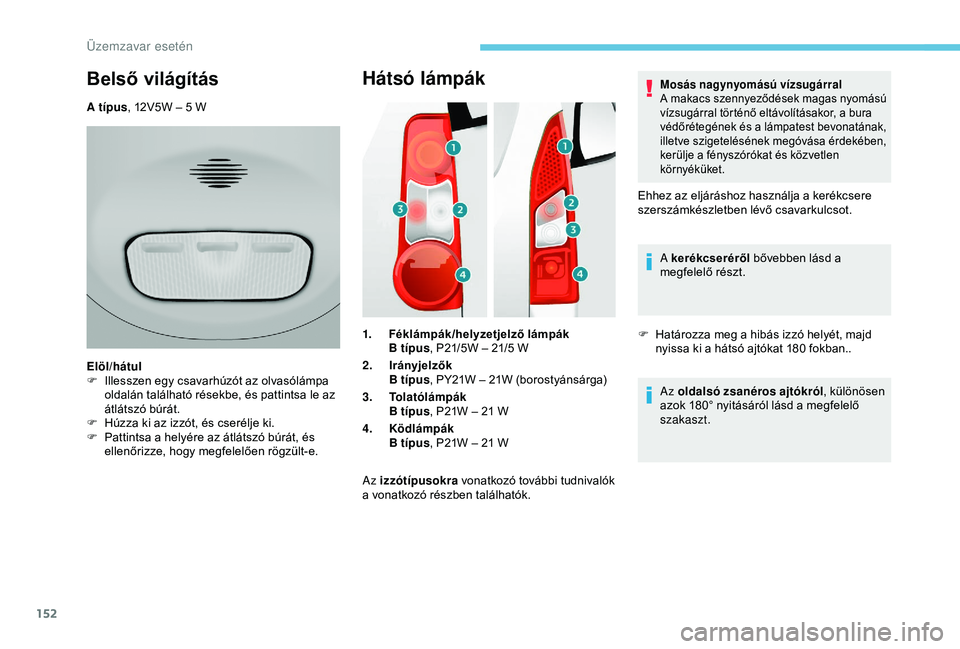

152
Hátsó lámpák
1.Féklámpák/helyzetjelző lámpák
B típus , P21/5W – 21/5
W
2. Irányjelzők
B típus , PY21W – 21W (borostyánsárga)
3. Tolatólámpák
B típus , P21W – 21
W
4. Ködlámpák
B típus , P21W – 21
W
Az izzótípusokra vonatkozó további tudnivalók
a vonatkozó részben találhatók.
Mosás nagynyomású vízsugárral
A makacs szennyeződések magas nyomású
vízsugárral történő eltávolításakor, a bura
védőrétegének és a lámpatest bevonatának,
illetve szigetelésének megóvása érdekében,
kerülje a fényszórókat és közvetlen
környéküket.
Ehhez az eljáráshoz használja a kerékcsere
szerszámkészletben lévő csavarkulcsot.
A kerékcseréről bővebben lásd a
megfelelő részt.
F

H
atározza meg a hibás izzó helyét, majd
nyissa ki a hátsó ajtókat 180 fokban..
Az oldalsó zsanéros ajtókról , különösen
azok 180° nyitásáról lásd a megfelelő
szakaszt.
Belső világítás
A típus, 12V5W – 5 W
E
löl/hátul
F

I

llesszen egy csavarhúzót az olvasólámpa
oldalán található résekbe, és pattintsa le az
átlátszó búrát.
F

H

úzza ki az izzót, és cserélje ki.
F

P

attintsa a helyére az átlátszó búrát, és
ellenőrizze, hogy megfelelően rögzült-e.
Üzemzavar esetén

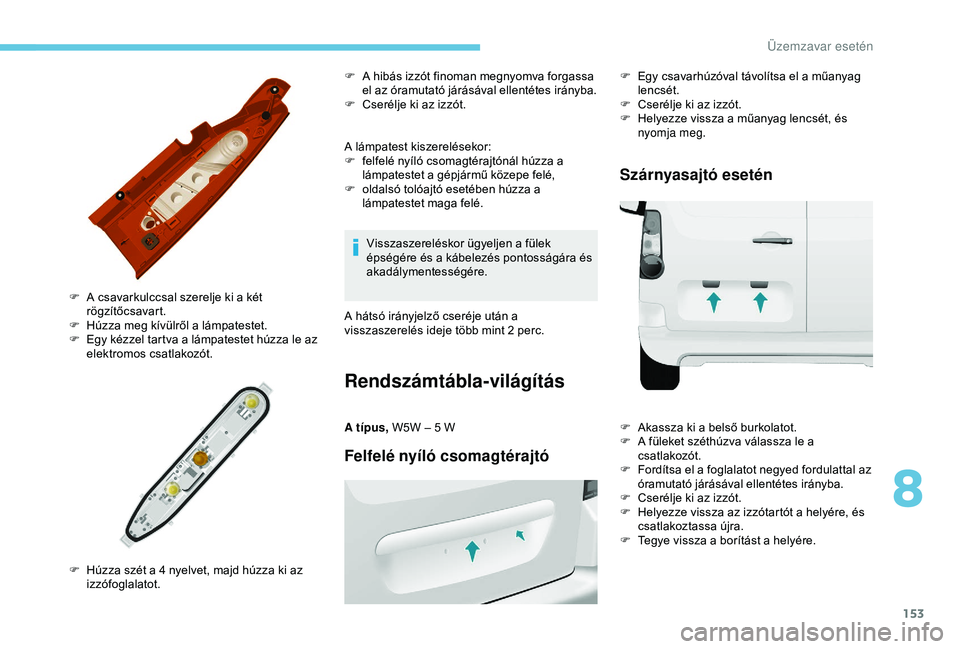

153
A lámpatest kiszerelésekor:
F f elfelé nyíló csomagtérajtónál húzza a
lámpatestet a gépjármű közepe felé,
F

o
ldalsó tolóajtó esetében húzza a
lámpatestet maga felé.
F

A c

savarkulccsal szerelje ki a két
rögzítőcsavart.
F

H

úzza meg kívülről a lámpatestet.
F

E

gy kézzel tartva a lámpatestet húzza le az
elektromos csatlakozót.
F

H

úzza szét a 4 nyelvet, majd húzza ki az
izzófoglalatot. F

A h
ibás izzót finoman megnyomva forgassa
el az óramutató járásával ellentétes irányba.
F
C
serélje ki az izzót.
Visszaszereléskor ügyeljen a fülek
épségére és a kábelezés pontosságára és
akadálymentességére.
A hátsó irányjelző cseréje után a
visszaszerelés ideje több mint 2 perc.
Rendszámtábla-világítás
A típus, W5W – 5 W
Felfelé nyíló csomagtérajtó
F Egy csavarhúzóval távolítsa el a műanyag lencsét.
F

C
serélje ki az izzót.
F

H
elyezze vissza a műanyag lencsét, és
nyomja meg.
Szárnyasajtó esetén
F Akassza ki a belső burkolatot.
F A f üleket széthúzva válassza le a
csatlakozót.
F

F
ordítsa el a foglalatot negyed fordulattal az
óramutató járásával ellentétes irányba.
F

C
serélje ki az izzót.
F

H
elyezze vissza az izzótartót a helyére, és
csatlakoztassa újra.
F

T
egye vissza a borítást a helyére.
8
Üzemzavar esetén

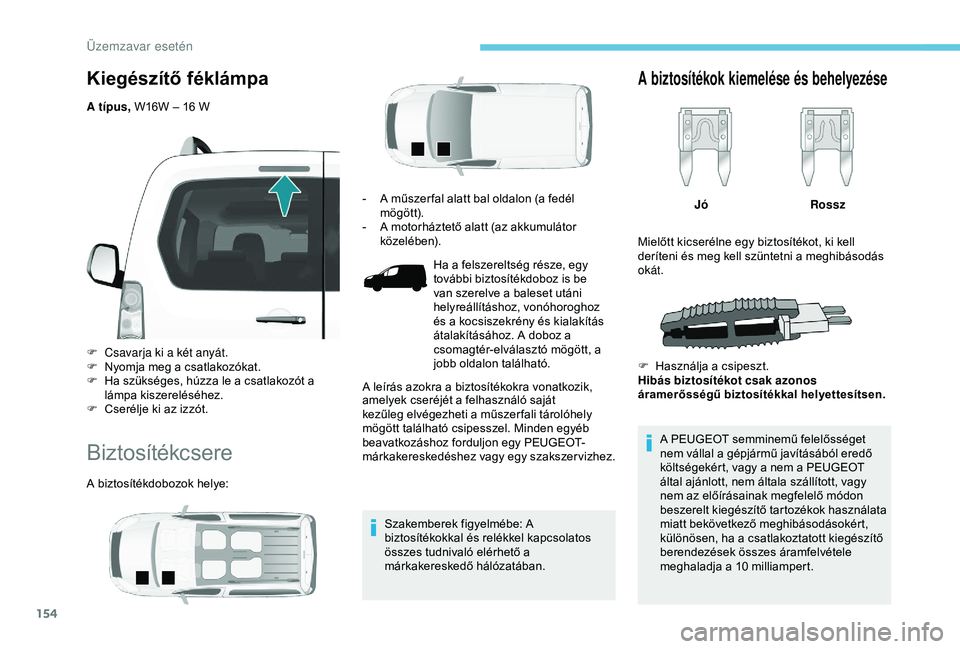

154
Kiegészítő féklámpa
A típus, W16W – 16 W
F
C
savarja ki a két anyát.
F

N
yomja meg a csatlakozókat.
F

H
a szükséges, húzza le a csatlakozót a
lámpa kiszereléséhez.
F

C
serélje ki az izzót.
Biztosítékcsere
A biztosítékdobozok helye: Szakemberek figyelmébe: A
biztosítékokkal és relékkel kapcsolatos
összes tudnivaló elérhető a
márkakereskedő hálózatában.
A biztosítékok kiemelése és behelyezése
JóRossz
A PEUGEOT semminemű felelősséget
nem vállal a gépjármű javításából eredő
költségekért, vagy a nem a PEUGEOT
által ajánlott, nem általa szállított, vagy
nem az előírásainak megfelelő módon
beszerelt kiegészítő tartozékok használata
miatt bekövetkező meghibásodásokért,
különösen, ha a csatlakoztatott kiegészítő
berendezések összes áramfelvétele
meghaladja a 10
milliampert.
-
A m
űszer fal alatt bal oldalon (a fedél
mögött).
-

A m

otorháztető alatt (az akkumulátor
közelében).
Ha a felszereltség része, egy
további biztosítékdoboz is be
van szerelve a baleset utáni
helyreállításhoz, vonóhoroghoz
és a kocsiszekrény és kialakítás
átalakításához. A doboz a
csomagtér-elválasztó mögött, a
jobb oldalon található.
A leírás azokra a biztosítékokra vonatkozik,
amelyek cseréjét a felhasználó saját
kezűleg elvégezheti a műszer fali tárolóhely
mögött található csipesszel. Minden egyéb
beavatkozáshoz forduljon egy PEUGEOT-
márkakereskedéshez vagy egy szakszervizhez. Mielőtt kicserélne egy biztosítékot, ki kell
deríteni és meg kell szüntetni a meghibásodás
okát.
F

H

asználja a csipeszt.
Hibás biztosítékot csak azonos
áramerősségű biztosítékkal helyettesítsen.
