2017 PEUGEOT PARTNER TEPEE ELECTRIC Kezelési útmutató (in Hungarian)

51

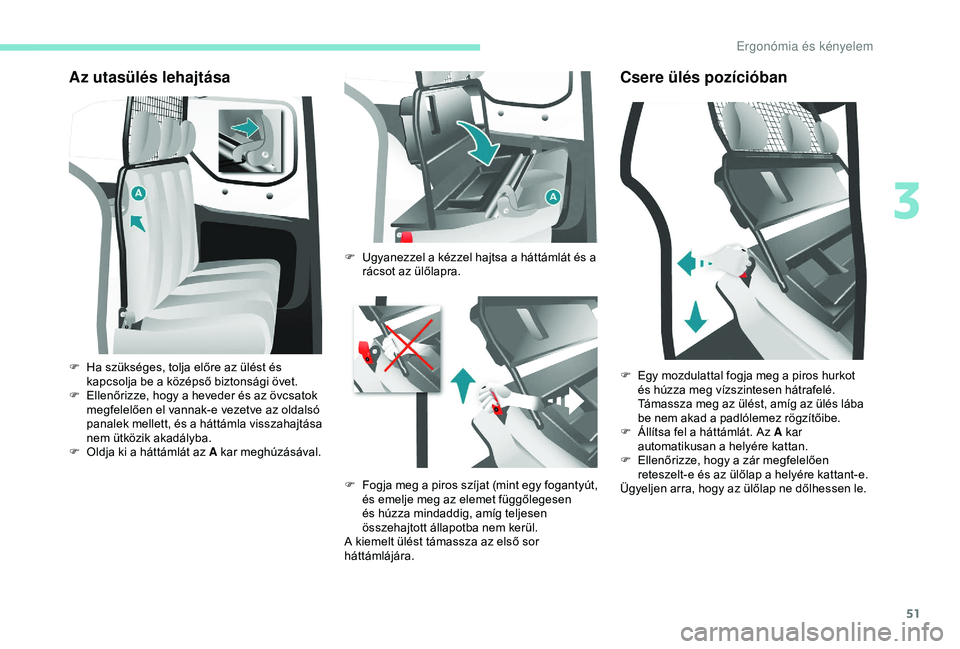

Az utasülés lehajtása
F Ha szükséges, tolja előre az ülést és kapcsolja be a középső biztonsági övet.
F

E
llenőrizze, hogy a heveder és az övcsatok
megfelelően el vannak-e vezetve az oldalsó
panalek mellett, és a háttámla visszahajtása
nem ütközik akadályba.
F

O
ldja ki a háttámlát az A kar meghúzásával. F

U
gyanezzel a kézzel hajtsa a háttámlát és a
rácsot az ülőlapra.
F
F
ogja meg a piros szíjat (mint egy fogantyút,
és emelje meg az elemet függőlegesen
és húzza mindaddig, amíg teljesen
összehajtott állapotba nem kerül.
A kiemelt ülést támassza az első sor
háttámlájára.
Csere ülés pozícióban
F Egy mozdulattal fogja meg a piros hurkot és húzza meg vízszintesen hátrafelé.
Támassza meg az ülést, amíg az ülés lába
be nem akad a padlólemez rögzítőibe.
F

Á
llítsa fel a háttámlát. Az A kar
automatikusan a helyére kattan.
F

E
llenőrizze, hogy a zár megfelelően
reteszelt-e és az ülőlap a helyére kattant-e.
Ügyeljen arra, hogy az ülőlap ne dőlhessen le.
3
Ergonómia és kényelem

52

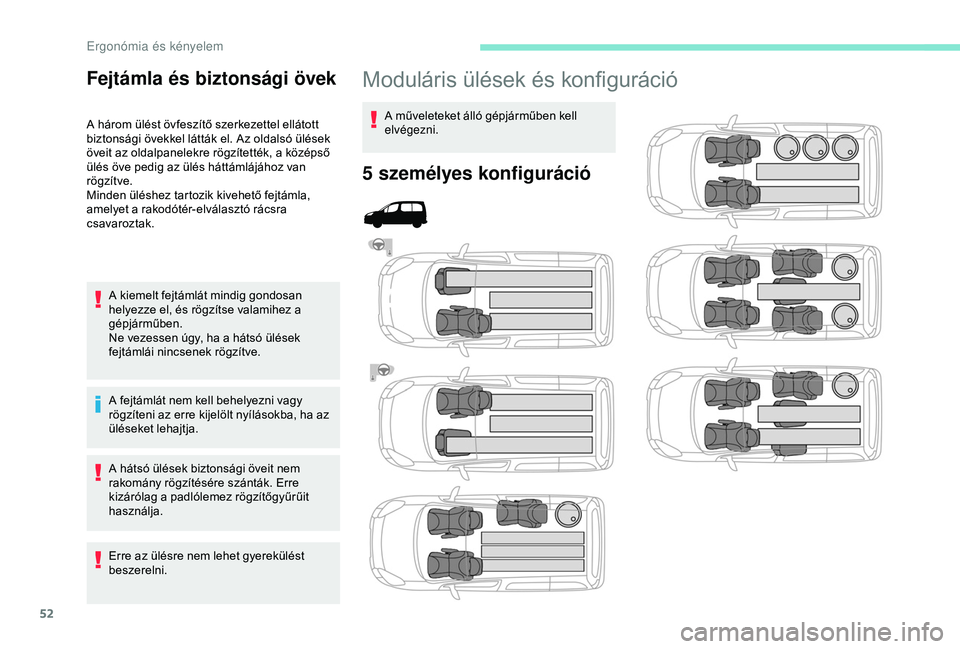

Moduláris ülések és konfiguráció
A műveleteket álló gépjárműben kell
elvégezni.
5 személyes konfiguráció
F
ejtámla és biztonsági övek
A három ülést övfeszítő szerkezettel ellátott
biztonsági övekkel látták el. Az oldalsó ülések
öveit az oldalpanelekre rögzítették, a középső
ülés öve pedig az ülés háttámlájához van
rögzítve.
Minden üléshez tartozik kivehető fejtámla,
amelyet a rakodótér-elválasztó rácsra
csavaroztak.
A kiemelt fejtámlát mindig gondosan
helyezze el, és rögzítse valamihez a
gépjárműben.
Ne vezessen úgy, ha a hátsó ülések
fejtámlái nincsenek rögzítve.
A fejtámlát nem kell behelyezni vagy
rögzíteni az erre kijelölt nyílásokba, ha az
üléseket lehajtja.
A hátsó ülések biztonsági öveit nem
rakomány rögzítésére szánták. Erre
kizárólag a padlólemez rögzítőgyűrűit
használja.
Erre az ülésre nem lehet gyerekülést
beszerelni.
Ergon

53

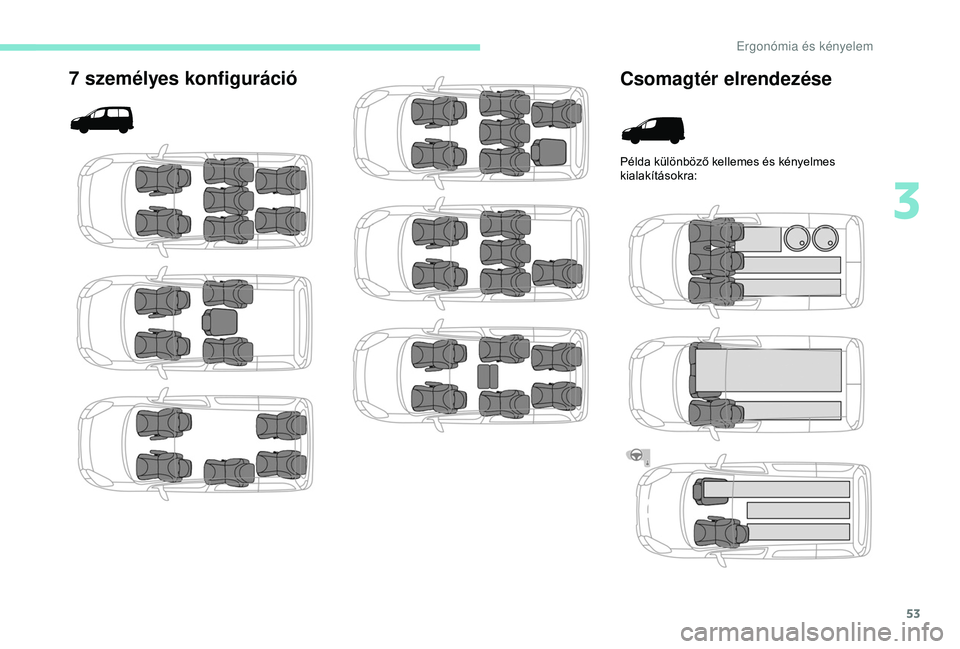

7 személyes konfigurációC somagtér elrendezése
Példa különböző kellemes és kényelmes
kialakításokra:
3
Ergonómia és kényelem

54

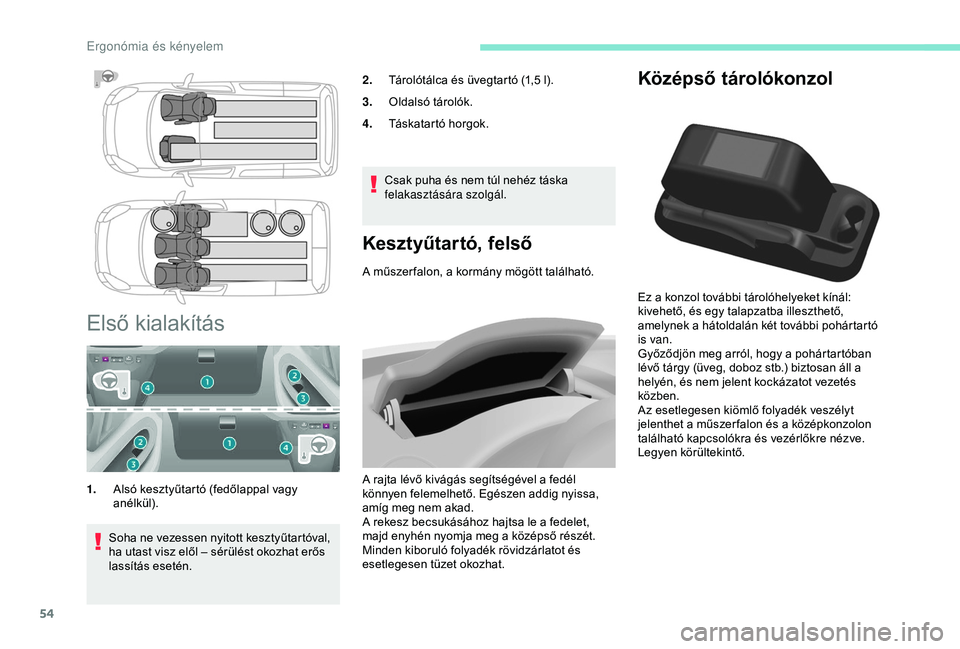

Középső tárolókonzol
Ez a konzol további tárolóhelyeket kínál:
kivehető, és egy talapzatba illeszthető,
amelynek a hátoldalán két további pohártartó
is van.
Győződjön meg arról, hogy a pohártartóban
lévő tárgy (üveg, doboz stb.) biztosan áll a
helyén, és nem jelent kockázatot vezetés
közben.
Az esetlegesen kiömlő folyadék veszélyt
jelenthet a műszer falon és a középkonzolon
található kapcsolókra és vezérlőkre nézve.
Legyen körültekintő.
Első kialakítás
1.Alsó kesztyűtartó (fedőlappal vagy
anélkül).
Kesztyűtartó, felső
A műszer falon, a kormány mögött található.
A rajta lévő kivágás segítségével a fedél
könnyen felemelhető. Egészen addig nyissa,
amíg meg nem akad.
A rekesz becsukásához hajtsa le a fedelet,
majd enyhén nyomja meg a középső részét.
Minden kiboruló folyadék rövidzárlatot és
esetlegesen tüzet okozhat.
Soha ne vezessen nyitott kesztyűtartóval,
ha utast visz elől – sérülést okozhat erős
lassítás esetén. 2.
Tárolótálca és üvegtartó (1,5 l).
3. Oldalsó tárolók.
4. Táskatartó horgok.
Csak puha és nem túl nehéz táska
felakasztására szolgál.
Ergon

55

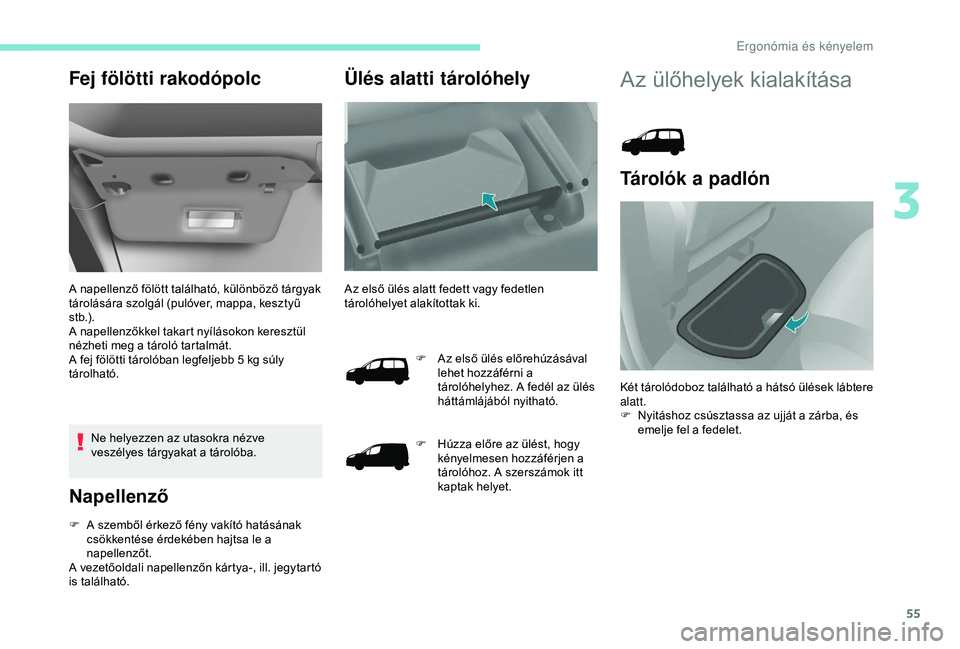

Fej fölötti rakodópolc
A napellenző fölött található, különböző tárgyak
tárolására szolgál (pulóver, mappa, kesztyű
s t b.) .
A napellenzőkkel takart nyílásokon keresztül
nézheti meg a tároló tartalmát.
A fej fölötti tárolóban legfeljebb 5 kg súly
tárolható.
Ne helyezzen az utasokra nézve
veszélyes tárgyakat a tárolóba.
Napellenző
F A szemből érkező fény vakító hatásának csökkentése érdekében hajtsa le a
napellenzőt.
A vezetőoldali napellenzőn kártya-, ill. jegytartó
is található.
Ülés alatti tárolóhely
Az első ülés alatt fedett vagy fedetlen
tárolóhelyet alakítottak ki.
F

A
z első ülés előrehúzásával
lehet hozzáférni a
tárolóhelyhez. A fedél az ülés
háttámlájából nyitható.
F

H
úzza előre az ülést, hogy
kényelmesen hozzáférjen a
tárolóhoz. A szerszámok itt
kaptak helyet.
Az ülőhelyek kialakítása
Tárolók a padlón
Két tárolódoboz található a hátsó ülések lábtere
alatt.
F

N
yitáshoz csúsztassa az ujját a zárba, és
emelje fel a fedelet.
3
Ergonómia és kényelem

56

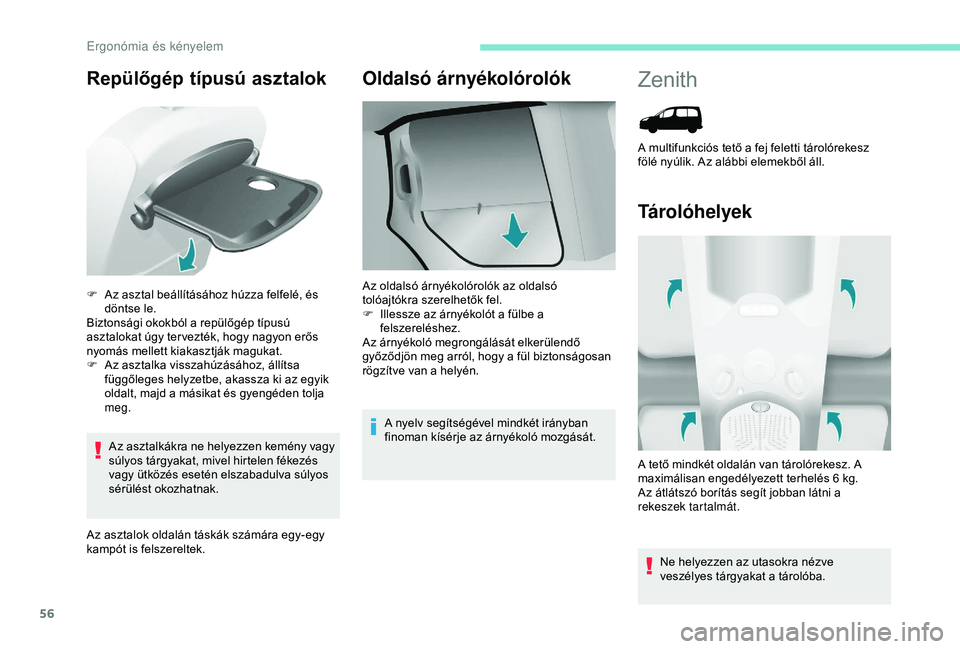

Repülőgép típusú asztalok
Az asztalkákra ne helyezzen kemény vagy
súlyos tárgyakat, mivel hirtelen fékezés
vagy ütközés esetén elszabadulva súlyos
sérülést okozhatnak.
Az asztalok oldalán táskák számára egy-egy
kampót is felszereltek.
Oldalsó árnyékolórolók
F Az asztal beállításához húzza felfelé, és döntse le.
Biztonsági okokból a repülőgép típusú
asztalokat úgy ter vezték, hogy nagyon erős
nyomás mellett kiakasztják magukat.
F

A
z asztalka visszahúzásához, állítsa
függőleges helyzetbe, akassza ki az egyik
oldalt, majd a másikat és gyengéden tolja
meg.
A nyelv segítségével mindkét irányban
finoman kísérje az árnyékoló mozgását.
Az oldalsó árnyékolórolók az oldalsó
tolóajtókra szerelhetők fel.
F

I
llessze az árnyékolót a fülbe a
felszereléshez.
Az árnyékoló megrongálását elkerülendő
győződjön meg arról, hogy a fül biztonságosan
rögzítve van a helyén.
Zenith
Tárolóhelyek
A tető mindkét oldalán van tárolórekesz. A
maximálisan engedélyezett terhelés 6 kg.
Az átlátszó borítás segít jobban látni a
rekeszek tartalmát.
Ne helyezzen az utasokra nézve
veszélyes tárgyakat a tárolóba.
A multifunkciós tető a fej feletti tárolórekesz
fölé nyúlik. Az alábbi elemekből áll.
Ergonómia és kényelem

57

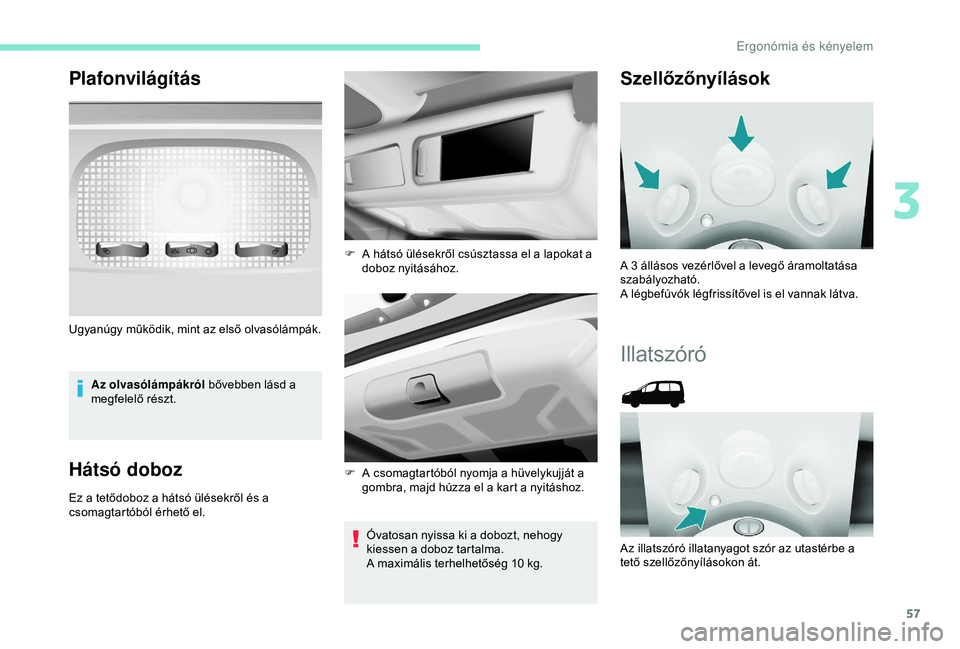

Plafonvilágítás
Az olvasólámpákról bővebben lásd a
megfelelő részt.
Hátsó doboz
Ez a tetődoboz a hátsó ülésekről és a
csomagtartóból érhető el.
Óvatosan nyissa ki a dobozt, nehogy
kiessen a doboz tartalma.
A maximális terhelhetőség 10
kg.
Ugyanúgy működik, mint az első olvasólámpák.
F
A h
átsó ülésekről csúsztassa el a lapokat a
doboz nyitásához.
F
A c
somagtartóból nyomja a hüvelykujját a
gombra, majd húzza el a kart a nyitáshoz.
Szellőzőnyílások
A 3 állásos vezérlővel a levegő áramoltatása
szabályozható.
A légbefúvók légfrissítővel is el vannak látva.
Illatszóró
Az illatszóró illatanyagot szór az utastérbe a
tető szellőzőnyílásokon át.
3
Ergonómia és kényelem

58

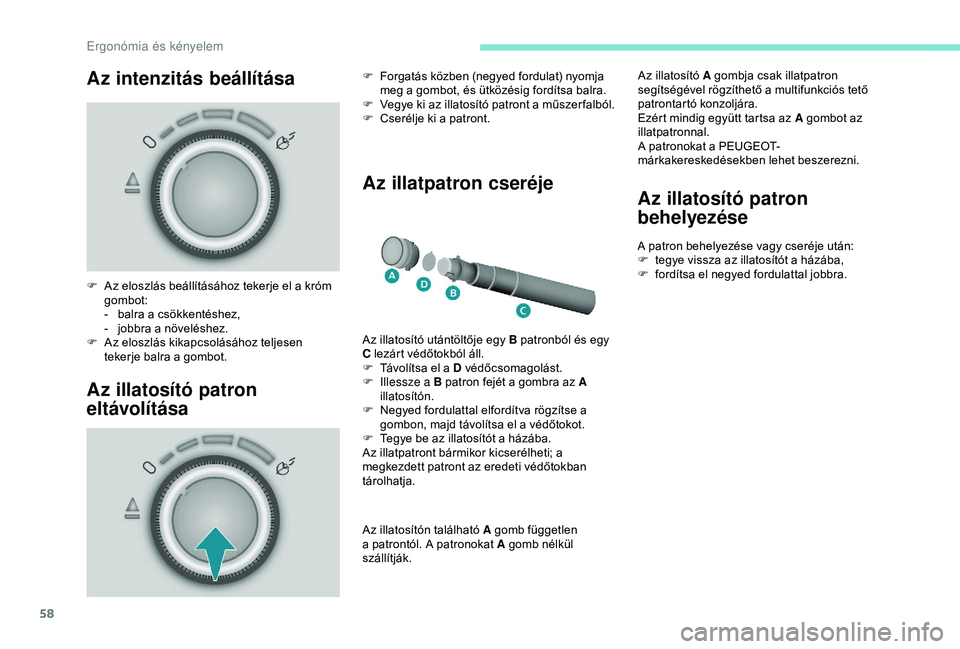

Az intenzitás beállítása
Az illatosító patron
eltávolítása Az illatpatron cseréje
F Az eloszlás beállításához tekerje el a króm
gombot:
-

b
alra a csökkentéshez,
-

j
obbra a növeléshez.
F

A
z eloszlás kikapcsolásához teljesen
tekerje balra a gombot. F

F
orgatás közben (negyed fordulat) nyomja
meg a gombot, és ütközésig fordítsa balra.
F
V
egye ki az illatosító patront a műszer falból.
F
C
serélje ki a patront.
Az illatosító utántöltője egy B patronból és egy
C lezárt védőtokból áll.
F
T
ávolítsa el a D védőcsomagolást.
F

I
llessze a B patron fejét a gombra az A
illatosítón.
F

N
egyed fordulattal elfordítva rögzítse a
gombon, majd távolítsa el a védőtokot.
F

T
egye be az illatosítót a házába.
Az illatpatront bármikor kicserélheti; a
megkezdett patront az eredeti védőtokban
tárolhatja.
Az illatosítón található A gomb független
a patrontól. A patronokat A gomb nélkül
szállítják. Az illatosító A gombja csak illatpatron
segítségével rögzíthető a multifunkciós tető
patrontartó konzoljára.
Ezért mindig együtt tartsa az A gombot az
illatpatronnal.
A patronokat a PEUGEOT-
márkakereskedésekben lehet beszerezni.
Az illatosító patron
behelyezése
A patron behelyezése vagy cseréje után:
F
t egye vissza az illatosítót a házába,
F

f
ordítsa el negyed fordulattal jobbra.
