2017 PEUGEOT PARTNER TEPEE ELECTRIC Instrukcja obsługi (in Polish)

27

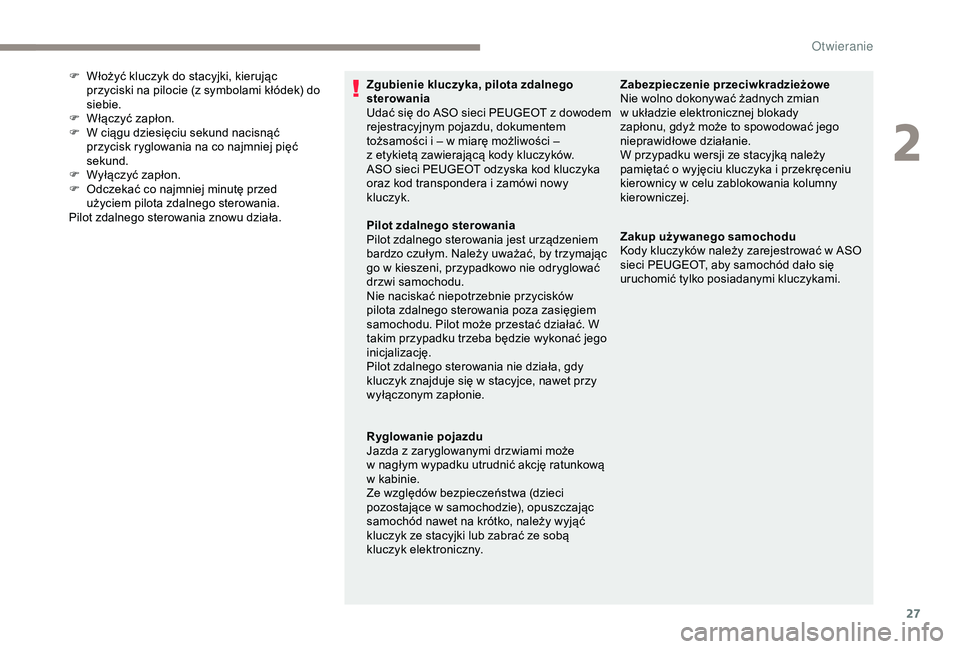

Zgubienie kluczyka, pilota zdalnego
sterowania
Udać się do ASO sieci PEUGEOT z dowodem
rejestracyjnym pojazdu, dokumentem
tożsamości i
– w miarę możliwości –
z
etykietą zawierającą kody kluczyków.
ASO sieci PEUGEOT odzyska kod kluczyka
oraz kod transpondera i
zamówi nowy
kluczyk.
F
W
łożyć kluczyk do stacyjki, kierując
przyciski na pilocie (z symbolami kłódek) do
siebie.
F

W

łączyć zapłon.
F

W c

iągu dziesięciu sekund nacisnąć
przycisk ryglowania na co najmniej pięć
sekund.
F

W

yłączyć zapłon.
F

O

dczekać co najmniej minutę przed
użyciem pilota zdalnego sterowania.
Pilot zdalnego sterowania znowu działa. Zabezpieczenie przeciwkradzieżowe
Nie wolno dokonywać żadnych zmian
w
układzie elektronicznej blokady
zapłonu, gdyż może to spowodować jego
nieprawidłowe działanie.
W przypadku wersji ze stacyjką należy
pamiętać o
wyjęciu kluczyka i przekręceniu
kierownicy w
celu zablokowania kolumny
kierowniczej.
Pilot zdalnego sterowania
Pilot zdalnego sterowania jest urządzeniem
bardzo czułym. Należy uważać, by trzymając
go w
kieszeni, przypadkowo nie odryglować
drzwi samochodu.
Nie naciskać niepotrzebnie przycisków
pilota zdalnego sterowania poza zasięgiem
samochodu. Pilot może przestać działać. W
takim przypadku trzeba będzie wykonać jego
inicjalizację.
Pilot zdalnego sterowania nie działa, gdy
kluczyk znajduje się w
stacyjce, nawet przy
wyłączonym zapłonie.
Ryglowanie pojazdu
Jazda z
zaryglowanymi drzwiami może
w
nagłym wypadku utrudnić akcję ratunkową
w
kabinie.
Ze względów bezpieczeństwa (dzieci
pozostające w
samochodzie), opuszczając
samochód nawet na krótko, należy wyjąć
kluczyk ze stacyjki lub zabrać ze sobą
kluczyk elektroniczny. Zakup używanego samochodu
Kody kluczyków należy zarejestrować w
ASO
sieci PEUGEOT, aby samochód dało się
uruchomić tylko posiadanymi kluczykami.
2
O

28

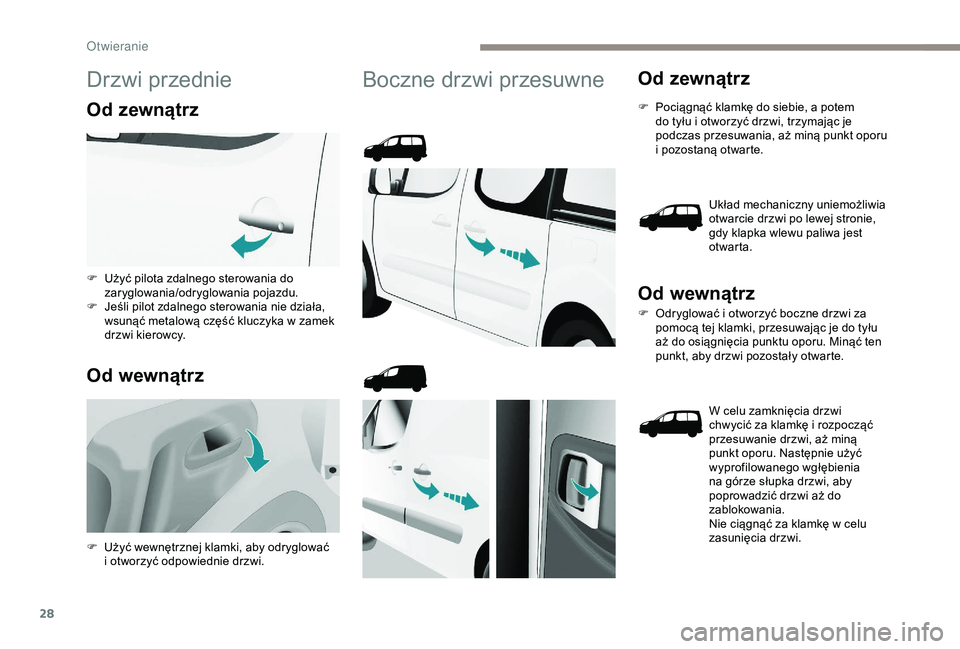

Drzwi przednie
Od zewnątrz
Od wewnątrz
Boczne drzwi przesuwneOd zewnątrz
F Pociągnąć klamkę do siebie, a potem
do tyłu i otworzyć drzwi, trzymając je
podczas przesuwania, aż miną punkt oporu
i
pozostaną otwarte.
Układ mechaniczny uniemożliwia
otwarcie drzwi po lewej stronie,
gdy klapka wlewu paliwa jest
otwarta.
Od wewnątrz
F Odryglować i otworzyć boczne drzwi za
pomocą tej klamki, przesuwając je do tyłu
aż do osiągnięcia punktu oporu. Minąć ten
punkt, aby drzwi pozostały otwarte.
W celu zamknięcia drzwi
chwycić za klamkę i
rozpocząć
przesuwanie drzwi, aż miną
punkt oporu. Następnie użyć
wyprofilowanego wgłębienia
na górze słupka drzwi, aby
poprowadzić drzwi aż do
zablokowania.
Nie ciągnąć za klamkę w
celu
zasunięcia drzwi.
F

U

żyć pilota zdalnego sterowania do
zaryglowania/odryglowania pojazdu.
F
J
eśli pilot zdalnego sterowania nie działa,
wsunąć metalową część kluczyka w

zamek
drzwi kierowcy.
F

U

żyć wewnętrznej klamki, aby odryglować
i

otworzyć odpowiednie drzwi.
O

29

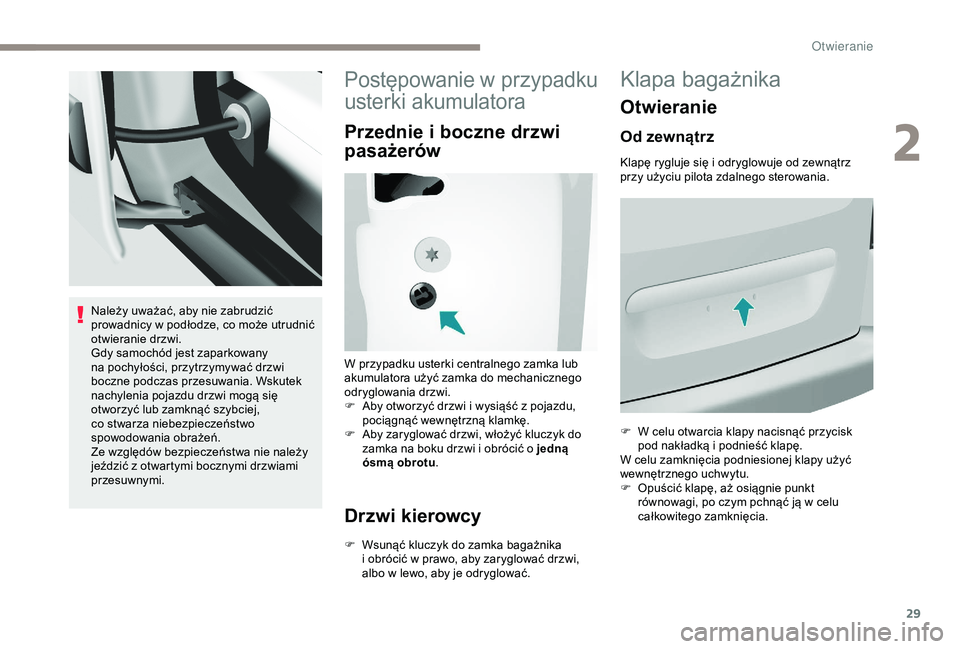

Należy uważać, aby nie zabrudzić
prowadnicy w podłodze, co może utrudnić
otwieranie drzwi.
Gdy samochód jest zaparkowany
na pochyłości, przytrzymywać drzwi
boczne podczas przesuwania. Wskutek
nachylenia pojazdu drzwi mogą się
otworzyć lub zamknąć szybciej,
co stwarza niebezpieczeństwo
spowodowania obrażeń.
Ze względów bezpieczeństwa nie należy
jeździć z
otwartymi bocznymi drzwiami
przesuwnymi.
Postępowanie w przypadku
us terki akumulatora
Przednie i b oczne drzwi
pasażerów
W przypadku usterki centralnego zamka lub
akumulatora użyć zamka do mechanicznego
odryglowania drzwi.
F

A
by otworzyć drzwi i wysiąść z pojazdu,
pociągnąć wewnętrzną klamkę.
F

A
by zaryglować drzwi, włożyć kluczyk do
zamka na boku drzwi i
obrócić o jedną
ósmą obrotu .
Drzwi kierowcy
F Wsunąć kluczyk do zamka bagażnika
i obrócić w prawo, aby zaryglować drzwi,
albo w
lewo, aby je odryglować.
Klapa bagażnika
Otwieranie
Od zewnątrz
Klapę rygluje się i odryglowuje od zewnątrz
p rzy użyciu pilota zdalnego sterowania.
F

W c
elu otwarcia klapy nacisnąć przycisk
pod nakładką i
podnieść klapę.
W celu zamknięcia podniesionej klapy użyć
wewnętrznego uchwytu.
F

O
puścić klapę, aż osiągnie punkt
równowagi, po czym pchnąć ją w
celu
całkowitego zamknięcia.
2
O

30

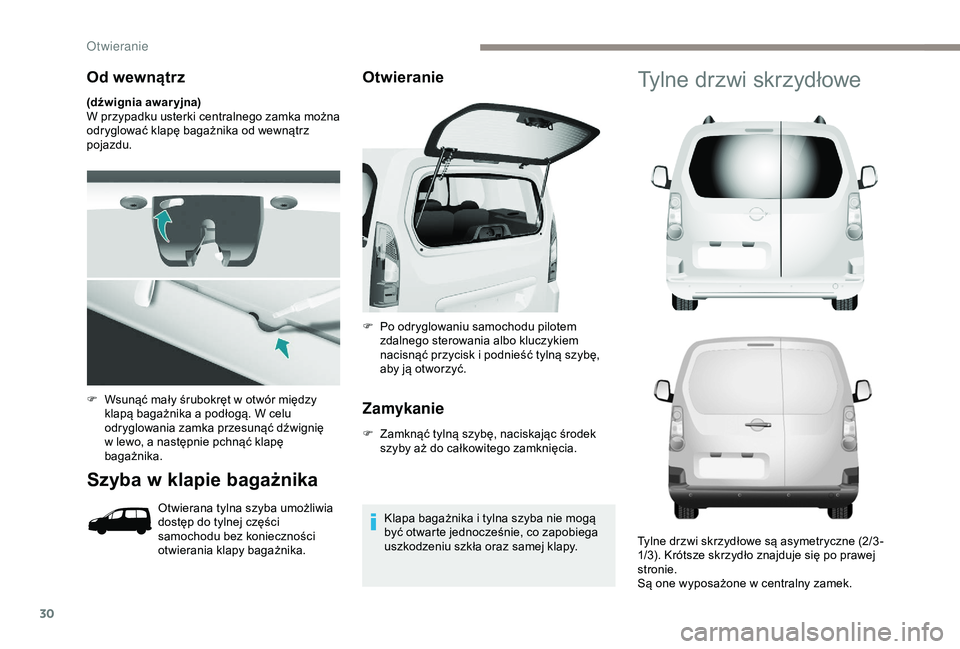

Od wewnątrz
(dźwignia awar yjna)
W przypadku usterki centralnego zamka można
odryglować klapę bagażnika od wewnątrz
pojazdu.
Szyba w klapie bagażnika
Otwierana tylna szyba umożliwia
dostęp do tylnej części
samochodu bez konieczności
otwierania klapy bagażnika.
Otwieranie
Zamykanie
F Zamknąć tylną szybę, naciskając środek
szyby aż do całkowitego zamknięcia.
Klapa bagażnika i
tylna szyba nie mogą
być otwarte jednocześnie, co zapobiega
uszkodzeniu szkła oraz samej klapy.
F

W

sunąć mały śrubokręt w

otwór między
klapą bagażnika a

podłogą. W celu
odryglowania zamka przesunąć dźwignię
w

lewo, a

następnie pchnąć klapę
bagażnika. F

P
o odryglowaniu samochodu pilotem
zdalnego sterowania albo kluczykiem
nacisnąć przycisk i podnieść tylną szybę,
aby ją otworzyć.
Tylne drzwi skrzydłowe
Tylne drzwi skrzydłowe są asymetryczne (2/3 -
1/3). Krótsze skrzydło znajduje się po prawej
stronie.
Są one wyposażone w
centralny zamek.
Otwieranie

31

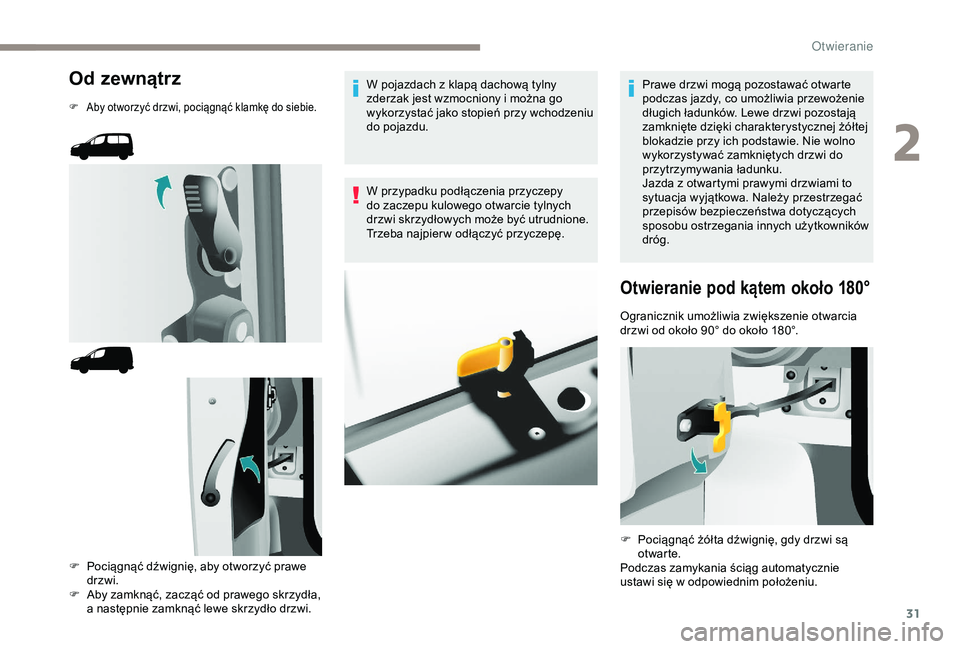

Od zewnątrz
F Aby otworzyć drzwi, pociągnąć klamkę do siebie.
F Pociągnąć dźwignię, aby otworzyć prawe drzwi.
F

A
by zamknąć, zacząć od prawego skrzydła,
a
następnie zamknąć lewe skrzydło drzwi. W pojazdach z
klapą dachową tylny
zderzak jest wzmocniony i można go
wykorzystać jako stopień przy wchodzeniu
do pojazdu.
W przypadku podłączenia przyczepy
do zaczepu kulowego otwarcie tylnych
drzwi skrzydłowych może być utrudnione.
Trzeba najpier w odłączyć przyczepę. Prawe drzwi mogą pozostawać otwarte
podczas jazdy, co umożliwia przewożenie
długich ładunków. Lewe drzwi pozostają
zamknięte dzięki charakterystycznej żółtej
blokadzie przy ich podstawie. Nie wolno
wykorzystywać zamkniętych drzwi do
przytrzymywania ładunku.
Jazda z otwartymi prawymi drzwiami to
sytuacja wyjątkowa. Należy przestrzegać
przepisów bezpieczeństwa dotyczących
sposobu ostrzegania innych użytkowników
dróg.
Otwieranie pod kątem około 180°
Ogranicznik umożliwia zwiększenie otwarcia
drzwi od około 90° do około 180°.
F

P
ociągnąć żółta dźwignię, gdy drzwi są
otwarte.
Podczas zamykania ściąg automatycznie
ustawi się w
odpowiednim położeniu.
2
O

32

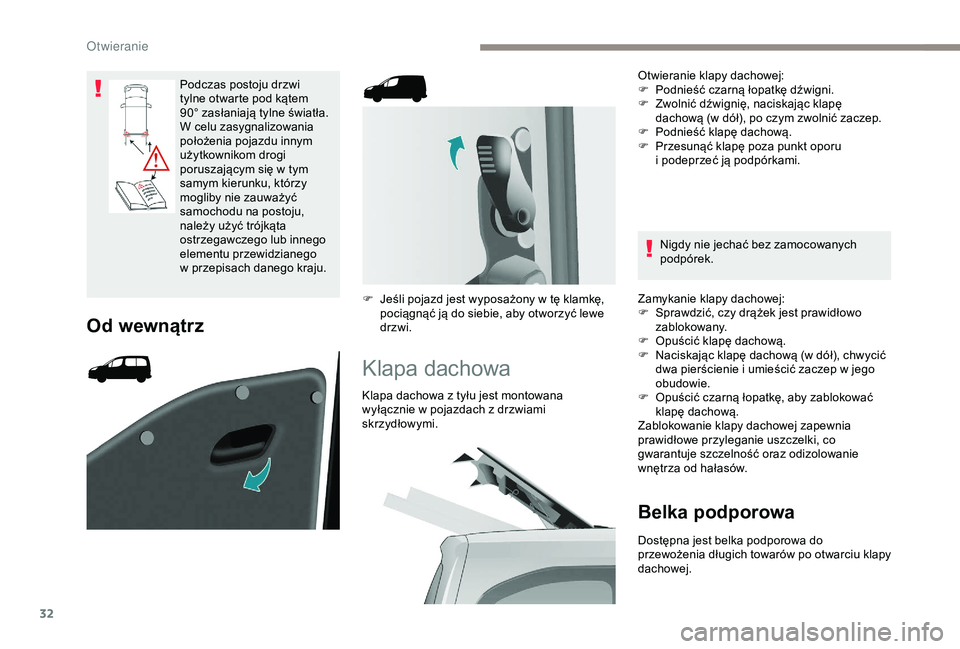

Podczas postoju drzwi
tylne otwarte pod kątem
90° zasłaniają tylne światła.
W celu zasygnalizowania
położenia pojazdu innym
użytkownikom drogi
poruszającym się w tym
samym kierunku, którzy
mogliby nie zauważyć
samochodu na postoju,
należy użyć trójkąta
ostrzegawczego lub innego
elementu przewidzianego
w
przepisach danego kraju.
Od wewnątrz
F Jeśli pojazd jest wyposażony w tę klamkę,
pociągnąć ją do siebie, aby otworzyć lewe
drzwi.
Klapa dachowa
Klapa dachowa z tyłu jest montowana
w yłącznie w pojazdach z drzwiami
skrzydłowymi. Otwieranie klapy dachowej:
F

P
odnieść czarną łopatkę dźwigni.
F
Z
wolnić dźwignię, naciskając klapę
dachową (w dół), po czym zwolnić zaczep.
F
P
odnieść klapę dachową.
F
P
rzesunąć klapę poza punkt oporu
i podeprzeć ją podpórkami.
Nigdy nie jechać bez zamocowanych
podpórek.
Zamykanie klapy dachowej:
F
S
prawdzić, czy drążek jest prawidłowo
zablokowany.
F
O
puścić klapę dachową.
F
N
aciskając klapę dachową (w dół), chwycić
dwa pierścienie i umieścić zaczep w jego
obudowie.
F O puścić czarną łopatkę, aby zablokować
klapę dachową.
Zablokowanie klapy dachowej zapewnia
prawidłowe przyleganie uszczelki, co
gwarantuje szczelność oraz odizolowanie
wnętrza od hałasów.
Belka podporowa
Dostępna jest belka podporowa do
przewożenia długich towarów po otwarciu klapy
dachowej.
O

33

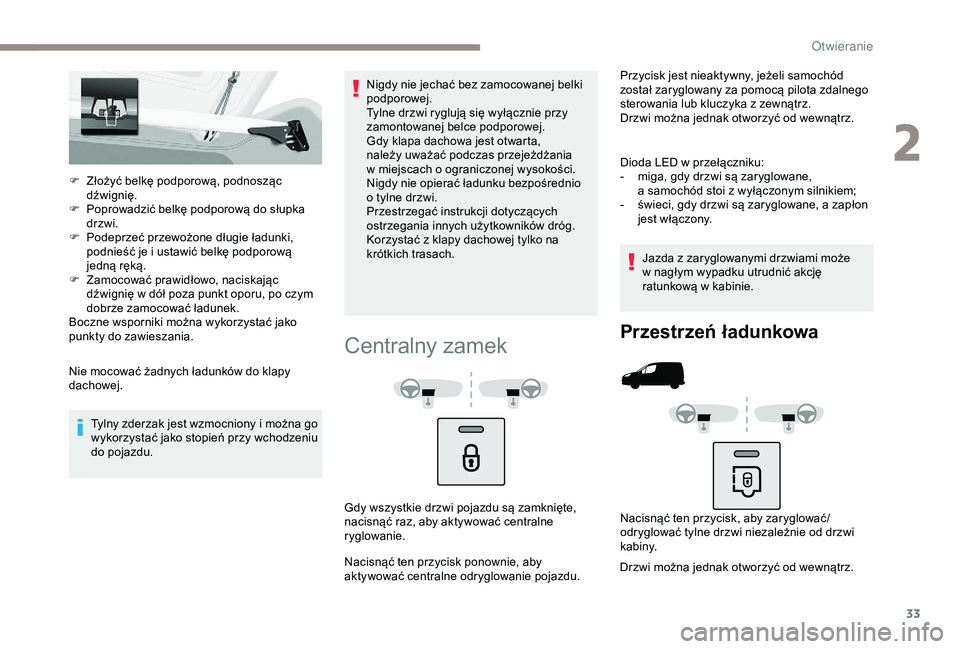

F Złożyć belkę podporową, podnosząc dźwignię.
F

P
oprowadzić belkę podporową do słupka
drzwi.
F

P
odeprzeć przewożone długie ładunki,
podnieść je i
ustawić belkę podporową
jedną ręką.
F

Z
amocować prawidłowo, naciskając
dźwignię w
dół poza punkt oporu, po czym
dobrze zamocować ładunek.
Boczne wsporniki można wykorzystać jako
punkty do zawieszania.
Nie mocować żadnych ładunków do klapy
dachowej.
Tylny zderzak jest wzmocniony i
można go
wykorzystać jako stopień przy wchodzeniu
do pojazdu. Nigdy nie jechać bez zamocowanej belki
podporowej.
Tylne drzwi ryglują się wyłącznie przy
zamontowanej belce podporowej.
Gdy klapa dachowa jest otwarta,
należy uważać podczas przejeżdżania
w
miejscach o ograniczonej wysokości.
Nigdy nie opierać ładunku bezpośrednio
o
tylne drzwi.
Przestrzegać instrukcji dotyczących
ostrzegania innych użytkowników dróg.
Korzystać z
klapy dachowej tylko na
krótkich trasach.
Centralny zamek
Przycisk jest nieaktywny, jeżeli samochód
został zaryglowany za pomocą pilota zdalnego
sterowania lub kluczyka z
zewnątrz.
Drzwi można jednak otworzyć od wewnątrz.
Dioda LED w
przełączniku:
-

m
iga, gdy drzwi są zaryglowane,
a
samochód stoi z wyłączonym silnikiem;
-

ś
wieci, gdy drzwi są zaryglowane, a zapłon
jest włączony.
Jazda z
zaryglowanymi drzwiami może
w
nagłym wypadku utrudnić akcję
ratunkową w
kabinie.
Gdy wszystkie drzwi pojazdu są zamknięte,
nacisnąć raz, aby aktywować centralne
ryglowanie.
Nacisnąć ten przycisk ponownie, aby
aktywować centralne odryglowanie pojazdu.
Przestrzeń ładunkowa
Nacisnąć ten przycisk, aby zaryglować/
odryglować tylne drzwi niezależnie od drzwi
kabiny.
Drzwi można jednak otworzyć od wewnątrz.
2
O

34

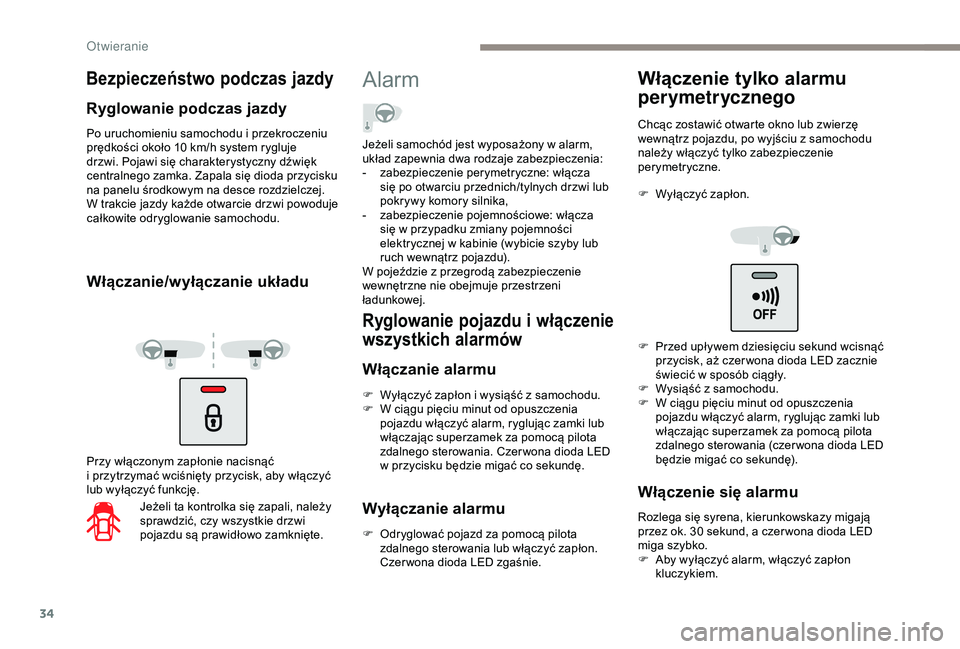

Po uruchomieniu samochodu i przekroczeniu
p rędkości około 10 km/h system rygluje
drzwi. Pojawi się charakterystyczny dźwięk
centralnego zamka. Zapala się dioda przycisku
na panelu środkowym na desce rozdzielczej.
W trakcie jazdy każde otwarcie drzwi powoduje
całkowite odryglowanie samochodu.
Włączanie/wyłączanie układu
Przy włączonym zapłonie nacisnąć
i przytrzymać wciśnięty przycisk, aby włączyć
lub wyłączyć funkcję.
Jeżeli ta kontrolka się zapali, należy
sprawdzić, czy wszystkie drzwi
pojazdu są prawidłowo zamknięte.
Alarm
Ryglowanie pojazdu i w łączenie
wszystkich alarmów
Włączanie alarmu
F Wyłączyć zapłon i wysiąść z samochodu.
F W c iągu pięciu minut od opuszczenia
pojazdu włączyć alarm, ryglując zamki lub
włączając superzamek za pomocą pilota
zdalnego sterowania. Czer wona dioda LED
w
przycisku będzie migać co sekundę.
Wyłączanie alarmu
F Odryglować pojazd za pomocą pilota zdalnego sterowania lub włączyć zapłon.
Czer wona dioda LED zgaśnie.
Włączenie tylko alarmu
perymetrycznego
Chcąc zostawić otwarte okno lub zwierzę
wewnątrz pojazdu, po wyjściu z samochodu
należy włączyć tylko zabezpieczenie
perymetryczne.
F

W
yłączyć zapłon.
Włączenie się alarmu
Rozlega się syrena, kierunkowskazy migają
przez ok. 30 sekund, a czer wona dioda LED
miga szybko.
F

A
by wyłączyć alarm, włączyć zapłon
kluczykiem.
Bezpieczeństwo podczas jazdy
Ryglowanie podczas jazdy
Jeżeli samochód jest wyposażony w alarm,
u kład zapewnia dwa rodzaje zabezpieczenia:
-

z
abezpieczenie perymetryczne: włącza
się po otwarciu przednich/tylnych drzwi lub
pokrywy komory silnika,
-

z
abezpieczenie pojemnościowe: włącza
się w
przypadku zmiany pojemności
elektrycznej w
kabinie (wybicie szyby lub
ruch wewnątrz pojazdu).
W pojeździe z
przegrodą zabezpieczenie
wewnętrzne nie obejmuje przestrzeni
ładunkowej.
F

P
rzed upływem dziesięciu sekund wcisnąć
przycisk, aż czer wona dioda LED zacznie
świecić w
sposób ciągły.
F

W
ysiąść z samochodu.
F

W c
iągu pięciu minut od opuszczenia
pojazdu włączyć alarm, ryglując zamki lub
włączając superzamek za pomocą pilota
zdalnego sterowania (czer wona dioda LED
będzie migać co sekundę).
Otwieranie
